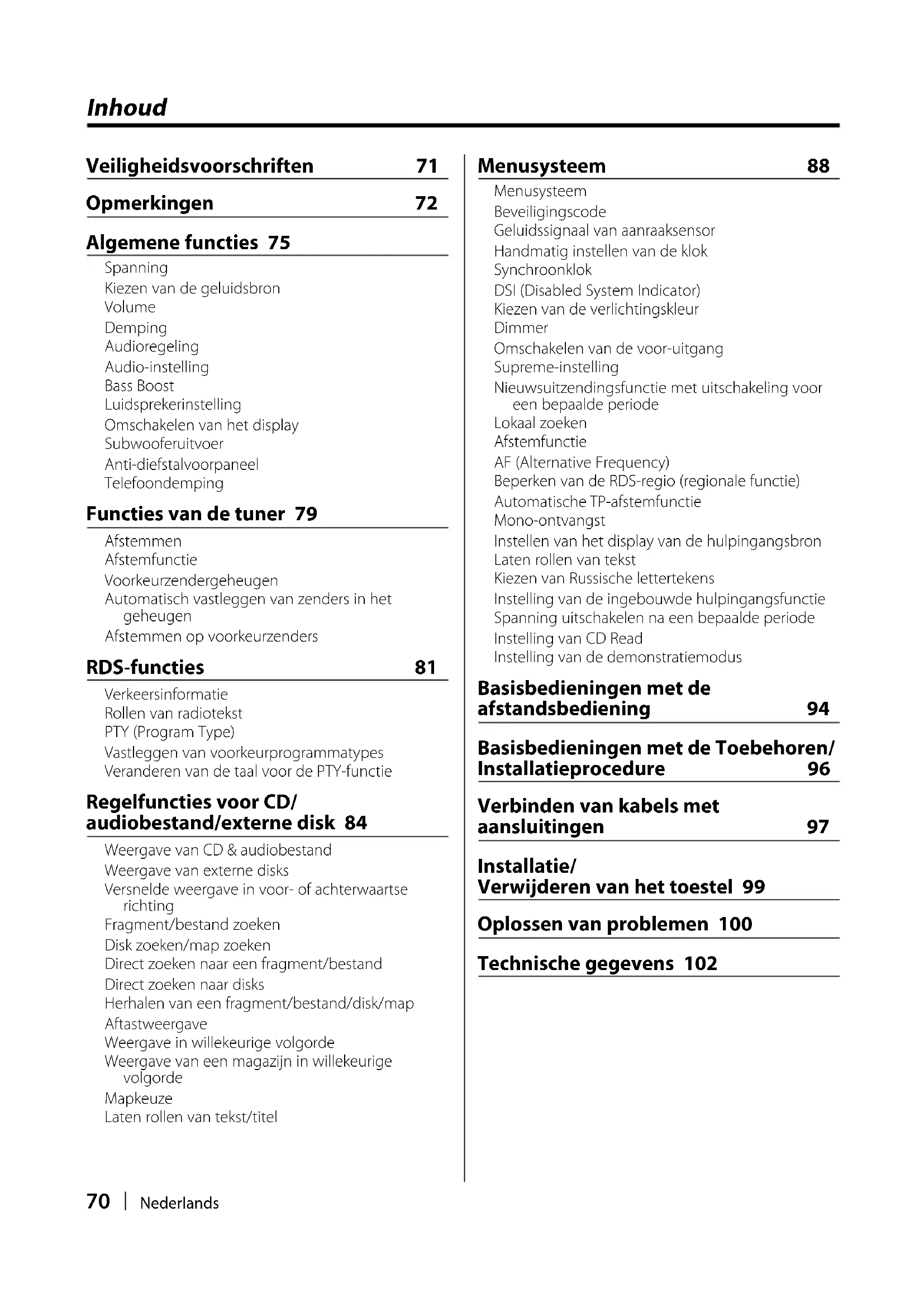

GEBRUIKSAANWIJZING KDCW311G KENWOOD

Veiligheidsvoorschriften 71

Opmerkingen 72

Algemene functies 75

Spanning

Kiezen van de geluidsbron

Volume

Demping

Audieregeling

Audio-installing

Bass Boost

Luidsprekerinstelling

Omschakelen van het display

Subwooferuitvoer

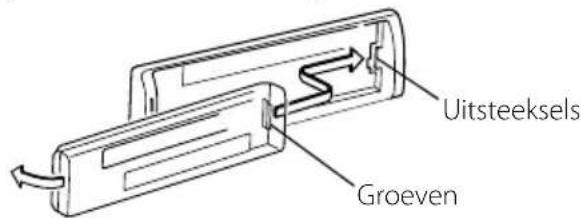

Anti-diefstalvoorpaneel

Telefoondemping

Functies van de tuner 79

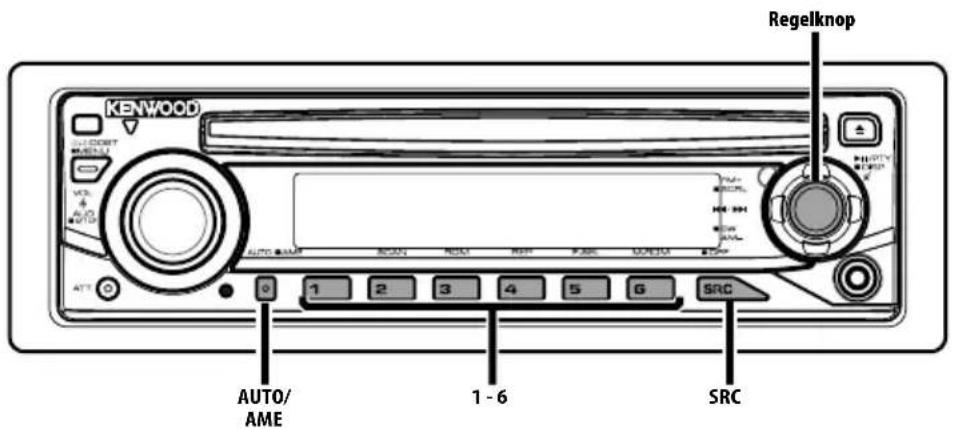

Afstemmen

Afstemfunctie

Voorkeurzendergeugen

Automatisch vastleggen van zenders in het geheugen

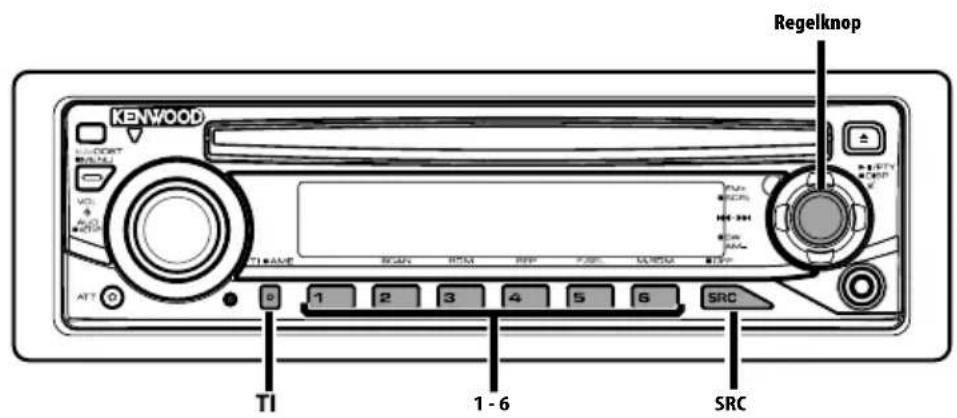

Afstemmen op voorkeurzenders

RDS-functions 81

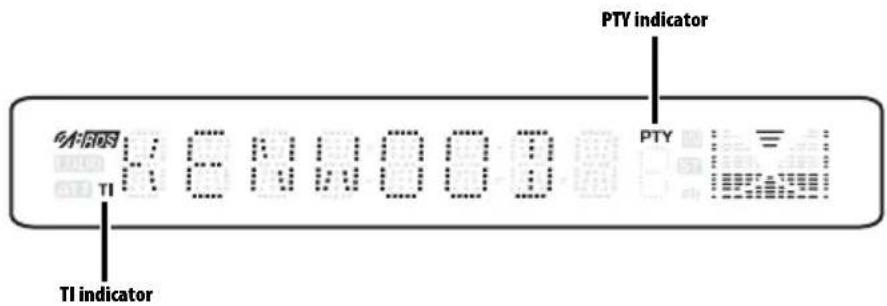

Verkeersinformationie

Rollen van radiotekst

PTY (Program Type)

Vastleggen van voorkeurprogrammatypes

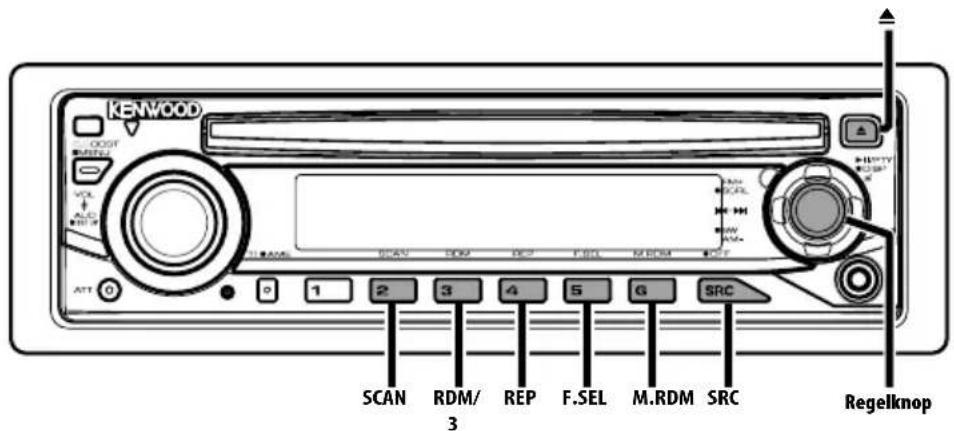

Veranderen van de taal voor de PTY-functie

Regelfuncties voor CD/ audiobestand/externedisk 84

Weergave van CD & audiobestand

Weergave van externe disks

Versnelde weergave in voor- of achterwaartserichting

Fragment/bestand zoeken

Disk zoeken/map zoeken

Direct zoekenaar een fragment/bestand

Direct zoekenaar disks

Herhalen van een fragment/bestand/disk/map

Aftastweergave

Weergave in willekeurige volgorde

Weergave van een magazijn in willekeurige volgorde

Mapkeuze

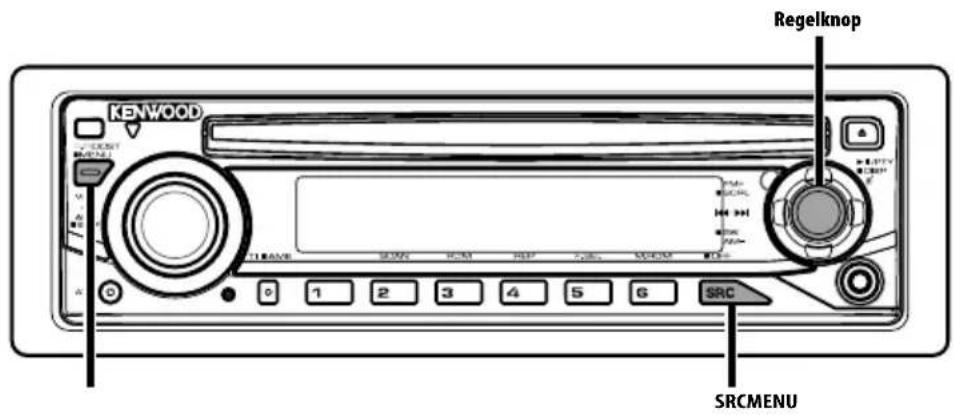

Laten rollen van tekst/titel

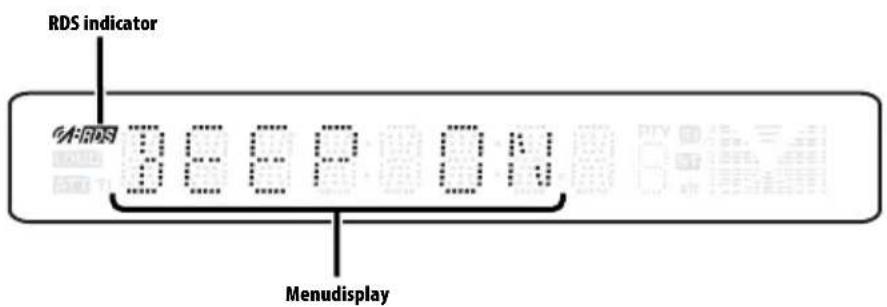

Menusystem 88

Menusystem

Bveiligingscode

Geluidssignaal van aanraaksensor

Handmatig instellen van de klok

Synchroonklok

DSI (Disabled System Indicator)

Kiezen van de verlichtingskleur

Dimmer

Omschakelen van de voor-uitgang

Supreme-installing

Nieuwsuitwendingsfunctie met uitschakeling voor een bepaaldeperiode

Lokaal zoeken

Afstemfunctie

Beperken van de RDS-regio (regionale functie)

Automatische TP-afstemfunctie

Mono-ontvangst

Instellen van het display van de hulpingangsbron

Laten rollen van tekst

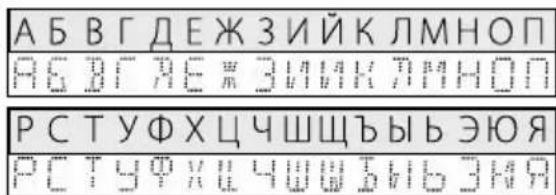

Kiezen van Russische lettertekens

Instelling van de ingebouwde hulpingangsfunctie

Spanning uitschakelen na een bepaaldeperiode

Installing van CD Read

Installing van de demonstratiemodus

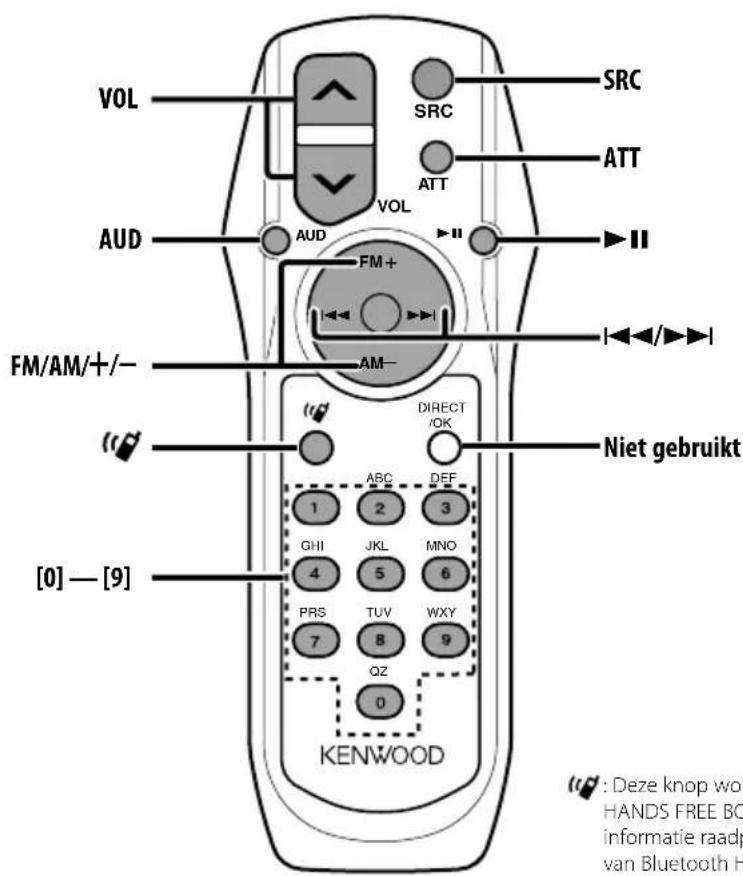

Basisbedieningen met de afstandsbediening 94

Basisbedieningen met de Toebehoren/ Installatieprocedure 96

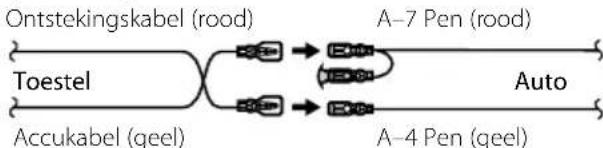

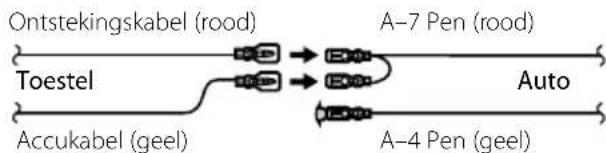

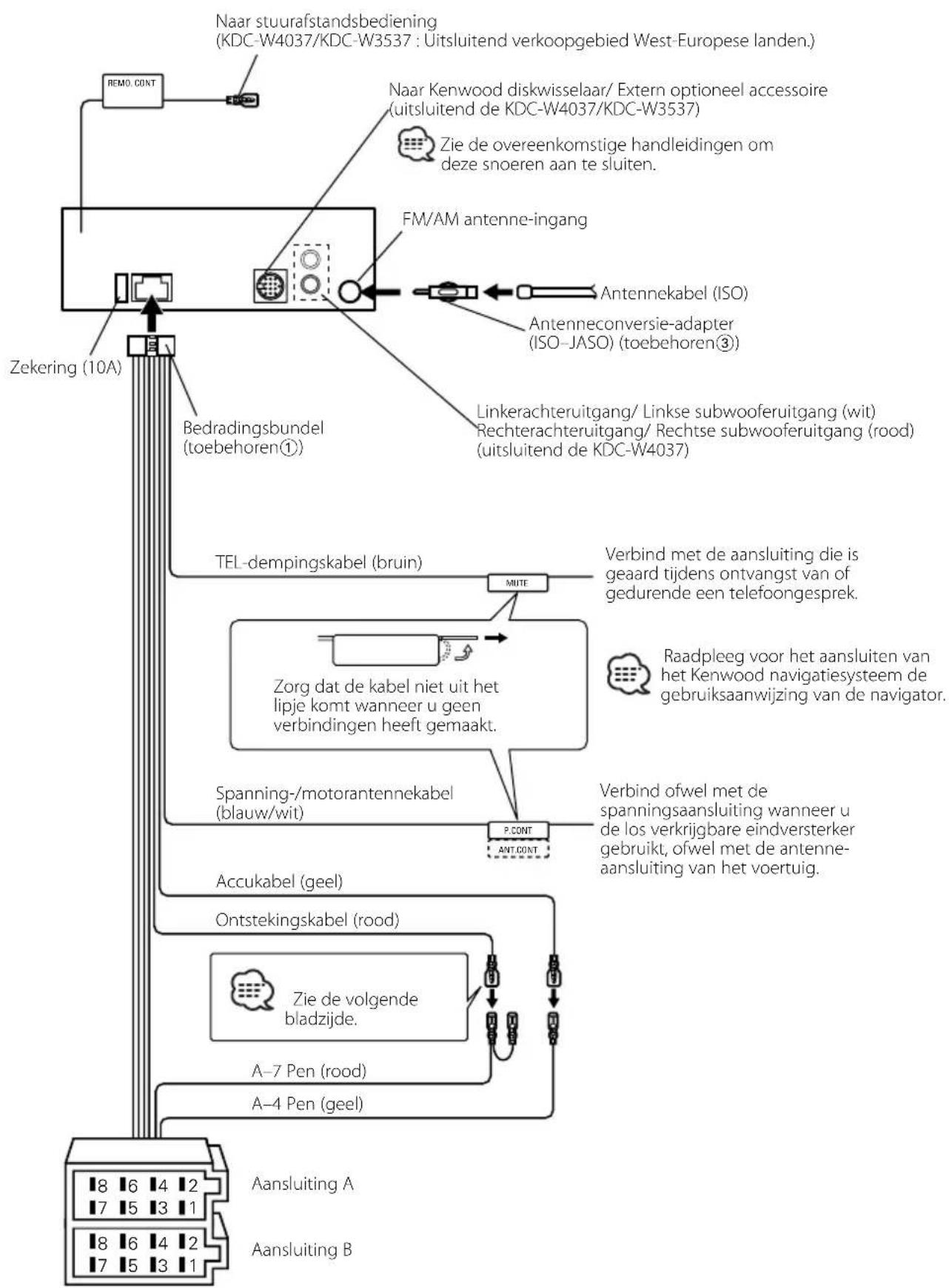

Verbinden van kabels met aansluitingen 97

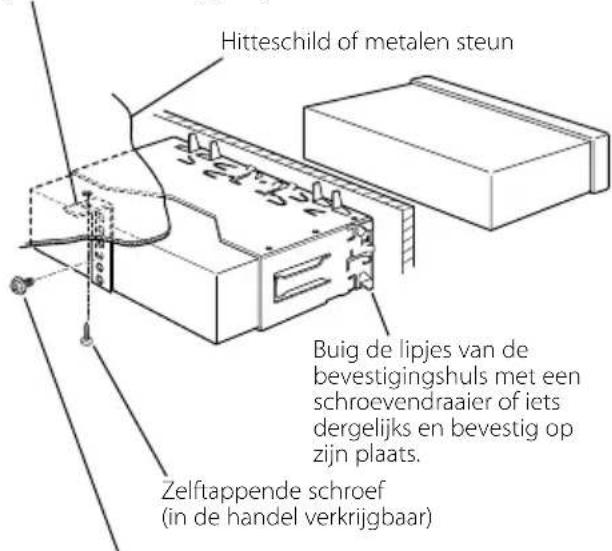

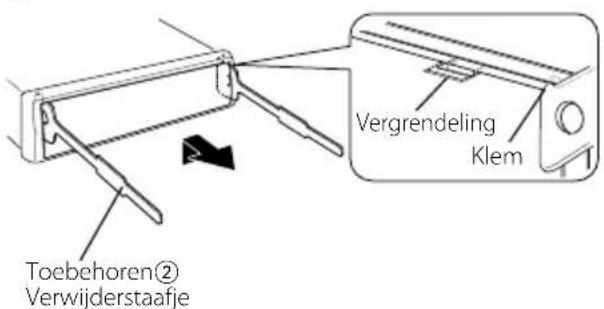

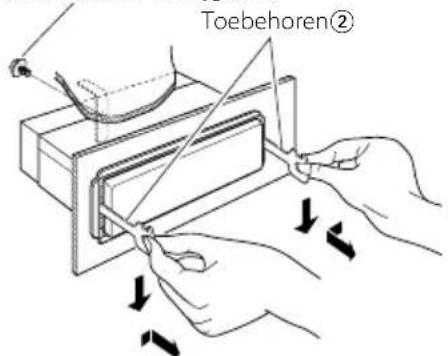

Installatie/ Verwijderen van het toestel 99

Oplossen van problemen 100

Voorkom persoonlijk letsel en/of brand en neem derhalve de volgende voorzorgsmaatregelen:

• Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munteen en gereedschap) in het toestel.
• De bevestiging en bedrading van dit product vereist vakbekwaamheid en ervaring. Laat de bevestiging en bedrading om veiligheidsredenen door vakluiuitvoeren.

▲LET OP

Voorkom beschadiging van het toestel en neem derhalve de volgende voorzorgsmaatregelen:

Zorg dat het toestel op een negatieve 12-volt-gelijstkroomvoeding is geaard.
- Installeeer het toestel Niet opplaatsen die aan direct zonlicht,但它 of extreme vochtigheid blootstaan. Vermijd ook zeer stoffigeplaatsen ofplaatsen die blootstaan aan waterspatten.
- Plaats het Voorpaneel (en de Voorpaneelhouser) Niet in direct zonlicht,itte of extreme vochtigheid. Vermijd ook zeer stoffigeplaatsen ofplaatsen die blootstaan aan waterspatten.
Voorkom onjuist functioneren en raak de aansluitingen op het toestel of van het Voorpaneel Niet met uw vingers aan.
- Het Voorpaneel bestaatuit precisie-onderdelen. Stel het derhalve Niet aan zware schokken bloot.
Bij het verwangen van een zekering moet u alttijd een neue zekering van hetzelfde amperage gebruiken. Het gebruik van een andere zekeringveroorzaakt möglichk een onjuiste werkig van het toestel.
- Gebruik bij het installereren uitsluitend de bijgeleverde schroeven. Het toestel worden möglich beschadigd door gebruik van andere schroeven.

Plaats geen CD's van 8 cm ("singles") in de CD-houder

Indien u probeert een CD van 8 cm met adapter in het toestel te steken, za de adapter möglichk van de CD losschieten en het toestel beschadigen.

Aansluiting van CD-spelers/discwisselaars op dit toestel

Kenwood diskwisselaars/ CD-spelers die dateren van 1998 of later kuren op dit toestel worden aangesloten.

Zie de catalogus of raadpleeg uw Kenwood-dealer voor aansluitbare modellen van diskwisselaars/ CD-spelers.

Let wel dat Kenwood diskwisselaars/ CD-spelers die dateren van 1997 of vroeger, evenals diskwisselaars van andere fabrikanten nicht op dit toestel+kennen worden aangesloten.

Aansluiting op Niet-ondersteunde modellen kan beschadiging van het toestel veroorzaken.

Zet de schakelaar "O-N" op "N" voor bepaalde Kenwood diskwisselaars/ CD-spelers.

De functies die kuren worden gebrukt en de informatatie die kan worden getoond verschillen naargelang van de modellen die worden aangesloten.

• Een onjuiste aansluiting kan zowel dit toestel als de CDwisselaar beschadigen.

Kondens op de lens

Wanneer u de autoverwarming aanzet bij lage temperaturen worden er möglichk condens op de lens van de CD-speler gezormd. De lens "beslaat" en CD's können nicht worden afgespeeld. Verwijder in zo'n geval de CD en wacht totdat de condens is verdampt. Raadpleeg uw Kenwood-dealer indien het toestel na eenijdje nog Niet normala functioneert.

• Raadpleeg uw Kenwood-dealer indien u problemen of vragen hebtijdens de installmentie.
  Vraag bij aankoop van optionele accessoires aan uw Kenwood-dealer of deze functioneren met uw model en in uw gebied.
• Dit toestel kan de volgende tekens weergeven: A-Z 0-9 @''% &* + =, / \< > [ ] ( ) ; ^ - {} | ~.
• De RDS-functie werkt nicht als de service door geen enkele zender wordenndersteund.
• De afbeeldingen van de display en het voorpaneel in deze gebruiksaanwijzing zijn slechts voorbeelden en+zijn bedoeld om het gebruik van de bedieningselementen te verduidelijkken. Bijgevolg kan hetল dat datgene wat worden weergegeven op het afgebeelde display afwijk van wat in werkelijkheid op het display verschijnt.

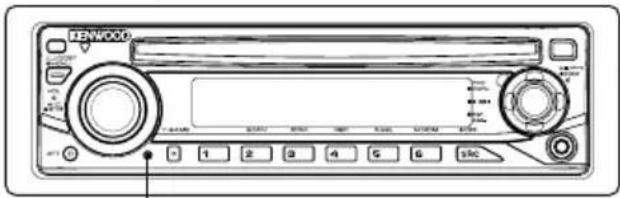

Terugstellen van uw toestel

• Druk op de resettoets wonneer het toestel Niet juist functioneert. Wonneer u op de resettoets drukt, worden het toestel teruggezet op de fabrieksinstelleningen.
• Druk op de resettoets wonneer de automatische diskwisselaar Niet juist functioneert. Hierna behoort het toestel opnieuw normal te werken.

Terugsteltoets

Reinigen van het toestel

Als het voorpaneel van dit toestel vuil is, moet u het met een droge zachte doeck, bijvoorbeeld een siliconendoek, schoonvegen.

Als het Voorpaneel erg vuil is,veegt u het vuil weg met een doek die is bevochtigd met een neutraal reinigingsmiddel en veegt u cervolgens het reinigingsmiddel weg.

#

• Spuit geen reinigingsmiddelrechtstreeks op het toestel, want dit kan de mechanische onderdelen beschadigen. Veeg het voorpaneel Niet schoon met een harde doek of met een vluchtig middel als verdunner of alcohol, want dit kan leiden tot krassen of het verdwijnen van letters.

Reinigen van de aansluitpunten van het voorpaneel

Veeg de aansluitpunten op het toestel zich of het voorpaneel indien nodig met een droge, zachte doek schoon.

Wanner u dit toestel voor het eerst gebruikt

Dit toestel is aanvankelijk ingesteld op de demonstratiefunctie.

Wanner u dit toestel voor het eerst gebruikt, moet u de (blz. 93) annuleren.

Over audiobestand

Afspeelbaar audiobestand

MP3 (.mp3), WMA (.wma)
Afspeelbare schijfmedia

CD-R/RW/ROM

• Afspeelbare bestandsindeling van de schijf

ISO 9660 Level 1/2, Joliet, Romeo, Long file name.

Hoewel de audiobestanden voldoen aan de hierboven vermelde normen, kan het afspelen onmongelijk zijn als gevolg van de typen of de voorwaarden van media of apparaat.

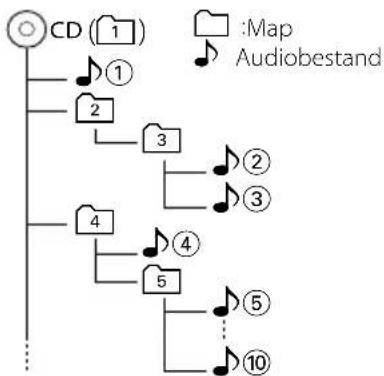

Afspeelvolgorde van audiobestanden

In het voorbeeld van de hieronder getoonde\ mappen/bestandenstructuur worden de bestanden afgespeeld in de volgorde van ① tot ⑩.

Een online handleiding over audiobestanden is op de site www.kenwood.com/audiofile/ geplaatst. Deze online handleiding bevat gedetailleerde gegevens en opmerkingen die Niet in deze handleiding staan vermeld. Zorg ervoor dat u ook de online handleiding hebt gelezen.

Hanteren van CD's

• Raak het opgenomen oppervlak van de CD Niet aan.
• Plak geen plakband e.d. op de CD.

Gebruik ook geen CD's waar plakband e.d. op geplakt is.

• Gebruik geen accessoires voor disktypes, e.d.
• Veeg vanuit het midden van de disk maar de rand.
• Neem de CD's horizontal fait het toestel.
• Verwijder voor gebruik eventuele bramen in het middengat of de rand m.b.v. een balpen, e.d.

• CD's met kleuren op het opgenomen oppervlak können nicht worden gebruikt.
• Dit toestel kan alleen CD's met het kenteken.
  [136] [137] weergeven.

Het is möglichk dat disks zonder dit kenteken nicht fouloos worden weergegeven.

• Een Niet-afgesloten CD-R of CD-RW kan nicht worden weergegeben. (Raadpleeg de instructies van de CD-brandersoftware en de gebruiksaanwijzing van uw CD-brander voor details over het afluiitingsproces.)

Over de bediening van de DAB-tuner (KDC-W4037/KDC-W3537)

Zie groep [A] in de gebruiksaanwijzing van de DAB-tuner KTC-9090DAB (optioneel accessoire) voor de bediening van de DAB-tunerfunctie.

De volgende bedieningsmethoden voor deze functie konnenchalterverschillen van de beschrijving in de gebruiksaanwijzing; raadpleeg in dat geval de bijkomende aanwijzingen hieronder.

1. Kies de voorkeuzeband voor de invoer in het automatisch ensemblegeheugen.
2. Druk op de toets [AME] gedurende ten minste 2 seconden.

Open de functie voor invoer in het automatisch ensemblegeheugen.

Nadat het opslaan in het geheugen is voltooid, worden het nummer van de voorkeuzetooetsen en het ensemble-label weergegeven.

en in

Wanner u tijdens de bewerking op de toets [DISP] moet drukken, gebruikt u in plaats waar van de toets [TI].

Deze functie kan nicht worden gebruikt.

Dit product worden Niet geinstalleelerd door de fabrikant van een voertuig op de productielijn, noch door de professionele invoerder van een voertuig in EUlidstaten.

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren)

Dit symbool geeft aan dat gebruikte elektrische en elektronische producten nicht bij het normale huishoudelijk afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze Gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanner u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentièle negatieve gevolgen voor de volksbezondheid en het milieu, die anders+kennen ontstaan door een onjuiste verwerking van afval.

Batterij Niet
weggooien, maar
inleveren als KCA.

Markering op Produkten die laserstralen gebruiken (uit gezonderd voor bepaalde gebieden)

Dit label is aangebracht op de behuizing/houder en toont dat de component een laserstraal gebruikt die als Klasse 1 is geclassified. Dit betekent dat de laserstraal relatief zwak is en er geen gevaar van straling buiten het toestel is.

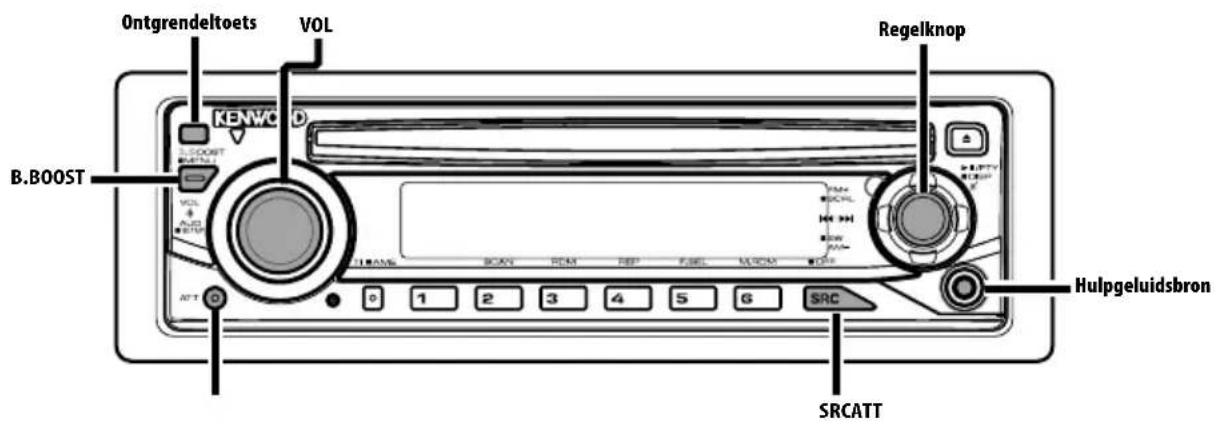

Spanning

Inschakelen van de spanning Druk op de toets [SRC].

• Wanner het toestel is ingeschakeld, worden de (blz. 88) weergegeven als "CODE ON" of "CODE OFF". (Functie van de KDC-W4037/KDC-W3537)

Uitschakelen van het toestel Houd de toets [SRC] ten minste 1 seconde ingedrukt.

Kiezen van de geluidsbron

Druk op de toets [SRC].

Gewenste geluidsbron Display

Tuner "TUNER"

CD"CD"

External disk (optioneel accessoire)** "CD CH"

AUX-ingang* "AUX"

AUX-ingang (optioneel accessoire)** "AUX EXT"

Stand-by (alleen verlichting) "STANDBY"

• Apparatuur, zoals een draagbare audiospeler, kan worden aangesloten op de extra ingang via een in de handel verkrijgbare ministekker (3,5).

• Om de accu van de auto te sparen, worden de spanning automatisch volledig uitgeschakeld wanner het toestel 20 minutes stand-by staat.
  De periode voor volledige uitschakeling kan worden ingesteld volgens (blz. 93).
  **Functie van de KDC-W4037/KDC-W3537
• Gebruik de stereo-ministekker die geen waarstand hoefft.

Volume

Verhogen van het volume Draai de [VOL]-knop maar rec

Verlagen van het volume Draai de [VOL]-knop maar links.

Demping

Dempen van het volume.

Druk op de toets [ATT].

Elke keer dat de toets worden ingedrukt, worden de dampingsfunctie in- of uitgeschakeld.

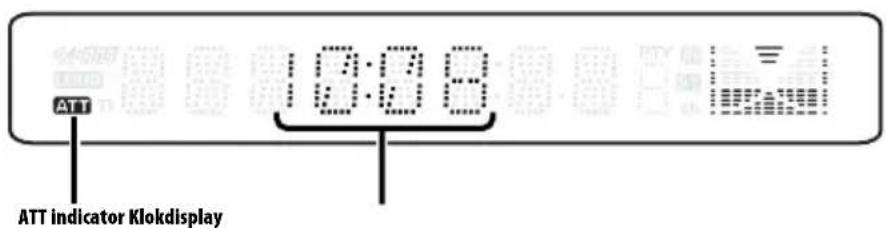

Wanner ingeschakeld, knippert de indicator "ATT".

Audioregeling

1 Kies de in te stellen geluidsbron Druk op de toets [SRC].
2 Activeer de audioregelfunctie Druk op de knop [VOL].
3 Kies het in te stellen audio-item Druk op de knop [VOL].

Elke keer dat de knop wordt ingedrukt, veranderen de instelbare items zoals hieronder wordt getoond.

4 Stel het item in Draai aan de knop [VOL].

InstelItem Display Instelbereik
Subwooferniveau* "SW L" -15 — +15
System Q "NATURAL" / "ROCK"/"POPS"/ "EASY"/"TOP40"/ "JAZZ"	Natuurlijk/ Rock/Pop/ Easy-listening/Top 40/ Jazz
Niveau van de lage tonen "BAS L" -8 — +8
Niveau van de middentonen "MID L" -8 — +8
Niveau van de hoge tonen "TRE L" -8 — +8
Balans "BAL" Links 15 — Rechts 15
Fader "FAD"	Achteraan 15 — Vooraan 15

Sluit de audioregelfunctione (volumeregelfunctie) af

Informatie over Systeme Q

• U=knt de beste geluidsvoorkeursinstelling oproepen voor verzischlende typen muzzlek.
• Elke instelling worden verandered door de (blz. 77). Kies eerst het typeuidspreker metuidsprekerinstelling.
• "USER": Dit wordt weergegeven wanner het Lage tonen-niveau, Middel-niveau en het hogte tonen-niveau worden aangepast. Wanner "USER"woord geselecteerd, worden niveaus opgeroepen.
• Functie van de KDC-W4037

5 Sluit de audioregelfunctie af

Druk op een willekeurige toets.

Druk op om het even welke toets, behalve de knop [VOL] en de toets [ATT].

Audio-installing

Instellen van het geluidssystem, zoals. Volumecompensatie.

1 Kies de in te stellen geluidsbron Druk op de toets [SRC].
2 Activeer de audio-instelfunctie Houd de knop [VOL] ten minste 1 seconde ingedrukt.
3 Kies het in te stellen audio-insteltem Druk op de knop [VOL].

Elke keer dat de knop wordt ingedrukt, veranderen de instelbare items zoals hieronder wordt getoond.

4 Stel het audio-instelitem in Draai aan de knop [VOL].

Instelitem	Display	Instelbereik
Laagdoorgangsfilter*	"LPF"	80/120/160/Doorlaten Hz
Volumecompassatie	"V-OFF"	-8 — ±0(AUX: -8 — +8)

Volumecompsensatie:
Het volume van elke geluidsbron kan worden gecompenseerd en aan het standarddvolome worden aangepast.
*Functie van de KDC-W4037

5 Sluit de audio-instelfunctie af

Houd de knop [VOL] ten minste 1 seconde ingedrukt.

Bass Boost

Lage tonen können worden verbeterd met een druk op de knop.

Druk op de toets [B.BOOST].

Wanneru eenmaal op de knop drukt, worden de huidige Bass Boost-instelling weergegeven.

Elke keer dat u op de knop drukt, verandert de Bass Boost-instelling.

Luidsprekerinstelling

Fijnafstemmen zodate de System Q-waarde bij instelling van het luidsprekertype optimaal is.

1 Schakel het toestel in stand-by

Druk op de toets [SRC].

Kies het "STANDBY"-display.

2 Activeer de luidsprekerinstelfunctie

Druk op de knop [VOL].

3 Kies het luidsprekertype

Draai aan de knop [VOL].

Elke keer dat aan de knop wordt gedraid, verandert de instelling zoals hieronder wordt getoond.

Luidsprekertype Display

UIT"SP OFF"

Voor luidspreker van 5 & 4 pouce "SP 5/4"

Voor luidspreker van 6 & 6x9 pouce "SP 6*9/6"

Voor OEM-luidspreker "SP OEM"

4 Sluit de luidsprekerinstelfunctie af

Druk op de knop [VOL].

Omschakelen van het display

Wijzigen van de getoonde informatie.

1 Activeer de display-omschakelfunctie Houd de regelknop ten minste 1 seconde ingedrukt.

2 Kies het display-item

Druk de regelknop maar [▶] of [▶].

Met tuner als geluidsbron (KDC-W237)

Informatie Display

Frequentie "FREQ"

Klok "CLOCK"

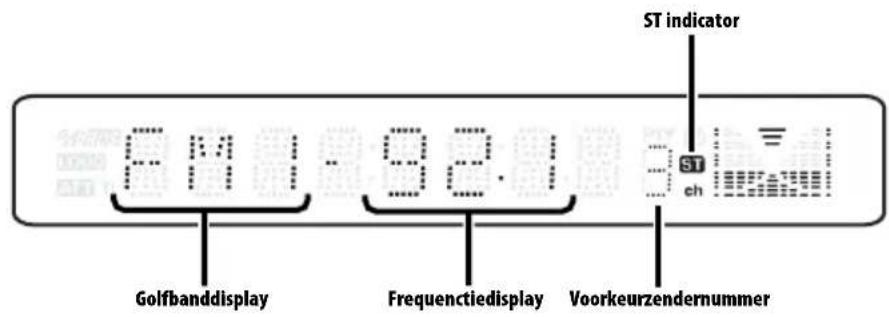

Met tunes als geluidsbron

Informatie Display
Frequentie (MW, LW) "FREQ"
Programmaservicenaam (FM)	"FREQ/PS"
Radiotekt, programmaservice (FM)	"R-TEXT"
Klok "CLOCK"

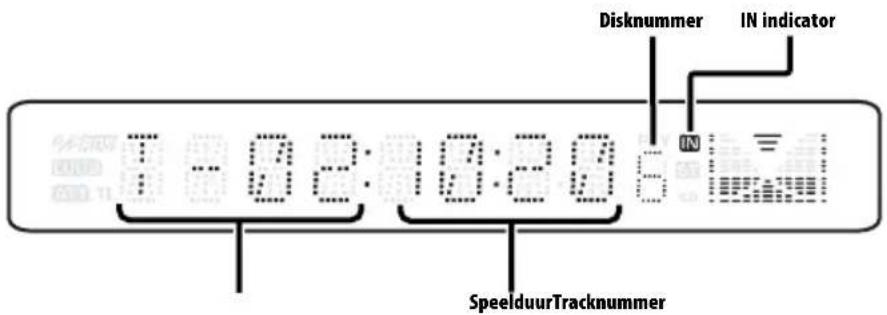

Met CD & externe disk als geluidsbron

Informatie Display
Disktitel	"D-TITLE"
Fragmenttitel	"T-TITLE"
Speelduur en fragmentnummer	"P-TIME"
Klok "CLOCK"

Meteen audiobestand als geluidsbron

Informatie Display
Titel van liedje & artiestnaam	"TITLE"
Albumnaam en artiestnaam	"ALBUM"
Mapnaam	"FOLDER"
Bestandsnaam	"FILE"
Speelduur en fragmentnummer	"P-TIME"
Klok "CLOCK"

In stand-by/ hulpingang als geluidsbron

Informatie Display
Naam van de bron	"SRC NAME"
Klok "CLOCK"

3 Sluit de display-omschakelfunctie uit Druk de regelknop in.

• De albumnaam kan nicht worden getoond in een WMA-bestand.
• Wanner het geseleeteerde weergave-item geen informatatie bevat, worden alternatie informatie weergegeven.

Functie van de KDC-W4037

Subwooferuitvoer

In- of uitschakelen van de subwooferuitvoer.

Houd [AM] van de regelknop ten minste 2 seconden ingedrukt.

Elke keer dat op de knop worden gedrukt, worden desubwooferuitvoer in- en uitgeschakeld.

Wanner ingeschakeld, wordt "SW ON" getoond.

Anti-diefstalvoorpaneel

U kunt het voorpaneel van het toestel verwijderen en meenemen om gevaar voor diefstal te voorkomen.

Verwijdersen van het voorpaneel

Druk op de ontgrendeloets.

Het voorpaneel wordt ontgrendeld, zDat u het kunt verwijderen.

• Het voorpaneel is een precisie-onderdeel en kan gemakkelijk beschadigd worden door schokken en stoten.
• Bewaar het voorpaneel in de voorpaneelhouser wonneer het is verwijderd.
• Stel het Voorpaneel (en de voorpaneelhouser) Niet bloot aan direct zonlicht,但它 of extreme vochtigheid. Vermijd ook plaatsen waar het zeer stoffig is of waar gevaar bestaat voor waterspatten.

Bevestigen van het Voorpaneel

1 Breng de groeven van het Voorpaneel op een lijn met de uitsteeksels op het toestel.

2 Klik het voorpaneel vast.

Het voorpaneel worden vergrendeld, zodate u het toestel kutn bedieren.

Telefoondemping

Het audiosystem wirdt automatisch gedempt wanner u opgebeld worden.

Wanner de telefoon overgaat

"CALL" wordt getoond.

Het audiosystem wirdt tijdelijk onderbroken.

Luisterenaar audio tijdens eentelefoongesprek

Druk op de toets [SRC].

"CALL" verdwijnt van het display en het audiosystem wordt wee ingeschakeld.

Wanner het telefoongesprek wordenbeeindigd Leg de telefoo np de haak.

"CALL" verdwijnt van het display en het audiosystem wordt wee ingeschakeld.

• Als u de telefoondempingfunctie wilt gebruiken,要去 MUTE-kabel op uw telefoon aansluien met een in de handel verkrijgbaar telefoonaccessaire. Zie (blz. 97).

Afstemmen

Kiezen van de zender.

1 Kies de tuner als geluidsbron

Druk op de toets [SRC].

Kies het "TUNER"-display.

2 Kies de golfband

Druk de regelknop maar [FM] of [AM].

Elke keer dat u de knop maar [FM] drukt, worden gewisseld:tussen de golfbanden FM1, FM2 en FM3.

3 Stem af op een hogere of lagere frequentie

Druk de regelknop maar [ ] of [ ]

• Tijdens de ontvangst van een stereo-uitzendinglicht de indicator "ST" op.

Functie van de KDC-W237

Afstemfunctie

Kiezen van de afstemfunctie.

Druk op de toets [AUTO].

Elke keer dat de toets wordt ingedrukt, verandert de afstemfunctie in onderstaande volgorde.

Afstemfunctie Display Werking

Automatisch zoeken "AUTO 1" Automatisch zoekenaar een zender.

VoorkeurzenderZOeken

"AUTO 2" Op volgorde zoeken langsdie in het voorkeurgehuengopgeslagen zenders.

Handmatig "MANUAL" Handmatig op een zender afstemmen.

Voorkeurzendergeheugen

Vastleggen van zenders in het geheugen.

1 Kies de golfband

Druk de regelknop maar [FM] of [AM].

2 Kies de in het geheugen vast te leggen freundie

Druk de regelknop maar [ ] of [ ]

3 Leg de frequentie vast in het geheugen Druk ten minste 2 seconden op de gewenste toets [1] — [6].

Het voorkeurnummer knippert 1 keer op het display.

Er kan onder elk van de toetsen [1] — [6] 1 zender van elke golfband in het geheugen worden vastgelegd.

Automatisch vastleggen van zenders in het geheugen

Automatisch vastleggen van zenders die goed ontvangen worden.

1 Kies de golfband waarvan de zenders automatisch moeten worden vastgelegd Druk de regelknop maar [FM] of [AM].
2 Activeer het automatisch vastleggen van zenders

Houd de toets [AME] ten minste 2 seconden ingedrukt.

Wanner er 6 zenders die goed ontvangen worden in het geheugen zijn opgeslagen, worden de functie voor het automatisch vastleggen afgesloten.

• Wanner de (blz. 91) is ingeschakeld, worden alleen RDS-zenders in het geheugen opgeslagen.
• Wanneer het automatisch vastleggen van zenders worden UITgevoerd met de golfband FM2, worden de RDS-zenders die als voorkeurzenders van de golfband FM1 zijn vastgelegd Niet in het geheugen vastgelegd.

Wonneer het automatisch vastleggen wordenuitgevoerd met FM3, worden de RDS-zenders die als Voorkeurzenders van de golfbanden FM1 en FM2 zijn vastgelegd Niet in het geheugen vastgelegd.

Afstemmen op voorkeurzenders

Oproepen van in het geheugen vastgelegde zenders.

1 Kies de golfband

Druk de regelknop maar [FM] of [AM].

2 Roep de zender op

Druk op de gewenste toets [1] — [6].

Verkeersinformatie

Automatisch overschakelen maar verkeersinformatie zodra de uitzending begint, zichs wonneer u nicht maar de radio luistert.

Druk op de toets [TI].

Elke keer dat de toets wordt ingedrukt, wordt de verkeersinformatiefunctie in- of uitgeschakeld.

Wonneer de verkeersinformatie wordt ingeschakeld,licht de indicator "TI" op.

Wanner er geen verkeersinformatie ontvangen wordt, knippert de indicator "TI".

Wanneer een verkeersbericht begint, worden "TRAFFIC" getoond en wordt automatisch maar de verkeersinformatie overgeschakeld.

• Wanner de verkeersinformatiefunctie is ingeschakeld tijdens ontvangst van een AM-zender, worden automatisch overgeschakeld op een FM-zender.
  Bij ontvangst van verkeersinformatie worden het ingestelde volume in het geheugen opgeslagen. Bij het volgende verkeersbericht worden automatisch het opgeslagen volume ingesteld.

Afstemmen op een andere verkeersinformatiekender

Druk de regelknop maar [▶] of [▶].

• De verkeersinformatie kan worden ingeschakeld wonneer de tunerbron is ingesteld. Het is evenwel nicht möglich de verkeersinformatie in te schakelen tijdens ontvangst van het verkeersbericht vanaf andere bronnen dan de tuner.

Rollen van radiotekst

De getoonde radiotekst over het display latent.
rollen.

Houd [FM] van de regelknop ten minste 2 seconden ingedrukt.

PTY (Program Type)

Kiezen van een programmatype en zoekenaar een zender.

1 Activeer de PTY-functie

Druk de regelknop in.

Wanner de PTY-functie is ingeschakeld,licht de indicator "PTY" op.

• Deze functie is Niet beschikbaarijdens de ontvangst van een verkeersbericht of een AM-zender.

2 Kies het programmatype

Druk de regelknop maar [FM] of [AM].

Elke keer dat op de knop worden gedrukt, verandert het programmatype zoals hieronder worden getoond.

Nr. Programmatype Display

1. Lezingen "SPEECH"
2. Muziek"MUSIC"
3. Nieuws "NEWS"
4. Actualiteit "AFFAIRS"
5. Informatie "INFO"
   6.Sport"SPORT"
6. Educatief "EDUCATE"
   8.Drama"DRAMA"

7. Cultuur "CULTURE"

8. Wetenschap "SCIENCE"

9. Gevarieerd "VARIED"
10. Pop "POP M"
    13.Rock "ROCK M"
11. Easy listening "EASY M"
12. Licht klassiek "LIGHT M"
13. Zwaar klassiek "CLASSICS"
14. Overige muziek "OTHER M"
15. Weer "WEATHER"
16. Geldzaken "FINANCE"
17. Kinderprogramma's "CHILDREN"
18. Sociale zaken "SOCIAL"
19. Religie "RELIGION"
20. Luisteraarparticipation "PHONE IN"
21. Reizen "TRAVEL"
22. Recreate "LEISURE"
23. Jazz "JAZZ"
24. Country "COUNTRY"
25. Nationale muziek "NATION M"
26. Gouwe ouwe "OLDIES"
    30.Folkmuziek "FOLKM
27. Documentaire "DOCUMENT"

• Lezingen en muziek omvatten tevens onderstaande programmatypes.

Muziek: nr. 12—17, 26—30

Leizingen: nr. 3 — 11, 18 — 25, 31

• Programmatypes können onder de

voorkeurgeheugentoetsen [1] — [6] worden opgeslagen en nsel worden opgeroepen. Zie (blz. 82).

• De voor de display gebruikte taal kan veranderd worden.

Zie (blz. 83).

3 Zoek maar zenders met het gekozen programmatype

Druk de regelknop maar [▶] of [▶].

Als u waar andere zenders wilt zoeken, drukt u nogmaals op [▶] of [▶] van de regelknop.

• Wanner het gekozen programmatype Niet gezonden wordt, wordt "NO PTY" getoond. Kies een ander programmatype.

4 Sluit de PTY-functie af Druk de regelknop in.

Vastleggen van

voorkeurprogrammatypes

Vastleggen van een programmatype in het voorkeurgeheugen om het type snel te+kunnen oproepen.

Vastleggen van het programmatype

1 Kies het vast te leggen programmatype Zie (blz. 82).
2 Leg het programmatype vast Druk ten minste 2 seconden op de gewenste toets [1] — [6].

Oproepen van het vastgelegde programmatype

1 Activeer de PTY-functie

Zie (blz.82).

2 Roep het programmatype op

Druk op de gewenste toets [1] — [6].

Veranderen van de taal voor de PTY-functie

Kiezen van de taal voor het tonen van de programmatypes.

1 Activeer de PTY-functie

Zie (blz.82).

2 Activeer de functie voor het veranderen van de taal

Druk op de toets [TI].

3 Kies de taal

Druk de regelknop maar [FM] of [AM].

Elke keer dat op de knop worden gedrukt, verandert de taal zoals hieronder worden getoond.

Taal Display

Engels "ENGLISH"

Frans "FRENCH"

Duits "GERMAN"

4 Sluit de functie voor het veranderen van de taal af

Druk op de toets [TI].

Weergave van CD & audiobestand

Wanneer een disk is geplaatst

Druk op de toets [SRC].

Kies het "CD"-display.

• Wanner er een CD geplaatst is,licht de indicator "IN" op.

Tijdelijk onderbreken en hervatten van de weergave

Druk de regelknop in.

Elke keer dat de knop wordt ingedrukt, wordt de weergave onderbroken of hervat.

De CDuitwerpen

Druk op de toets [A].

Zie (blz. 73) voor de soorten audiobestanden die kuren worden weergegeven.
- Tot 10 Minutes na uitschakelen van de motor kunt u de cd lately uitwerpen.

Functie van de KDC-W4037/KDC-W3537

Weergave van externe disks

Weergeven van disks met een los verkrijgbare diskspeler die op dit toestel is aangesloten.

Druk op de toets [SRC].

Kies het display van de gewenste disk-speler.

Displayvoorbeelden:

Display	Disk-speler
"CD CH"	CD-wisselaar
"MD CH" MD-wisselaar

Tijdelijk onderbreken en hervatten van de weergave

Druk de regelknop in.

Elke keer dat de knop wordt ingedrukt, wordt de weergave onderbroken of hervat.

• Disk 10 wordt aangeduid als "0".
• De beschikbare functies en de getoonde informatatie zijn afhankelijk van de externe disk-spelers die+zijn aangesloten.

Versnelde weergave in voor- of hinterwaartse richting

Vooruitspoelen

Houd [▶] van de regelknop ingedrukt.
Laat de knop los om de weergave te hervatten.

Versnelde weergave in achefterwaartse richting Houd [1-4] van de regelknop ingedrukt.

Laat de knop los om de weergave te hervatten.

• Er is geen geluid hoorbaar toenwijl het audiobestand wordt gezocht.
• De exacte speelduur worden nicht weergegeven tijdens versnelde weergave van het audiobestand in voorwaartse ofchterwaartse richting.

Fragment/bestand zoeken

Zoekenaar een liedje op de disk of in de map met audiobestanden.

Druk de regelknop maar [▶] of [▶].

Functie van diskwisselaar/ audiobestand

Disk zoeken/map zoeken

Kiezen van de disk in de diskwisselaar of de map die is opgeslagen op de geluidsdrager met audiobestanden.

Druk de regelknop maar [FM] of [AM].

Functie van de KDC-W4037/KDC-W3537 Functie van de afstandsbediening

Direct zoekenaar een fragment/ bestand

Zoekenaar een fragment/bestand door invoeren van fragment-/bestandsnummer.

1 Voer het fragment-/bestandsnummer in Druk op de cijfertoetsen van de afstandsbediening.
2 Zoekaar het fragment/bestand Druk op de toets [ ] of [> ]

Annuleren van direct zoekenaar fragmenten/ bestanden

Druk op de toets [▶II].

Functie van de KDC-W4037/KDC-W3537 Functie van diskwisselaars met afstandsbediening

Direct zoekenaar disks

Zoekenaar disks door het disknummer in te voeren.

1 Voer het disknummer in Druk op de cijfertoetsen van de afstandsbediening.
2 Zoek de disk Druk op de toets [+ of [-] .

Annuleren van direct zoekenaar disks Druk op de toets [II].

• Voer "0" in om disk 10 te Zoeken.

Herhalen van een fragment/bestand/ disk/map

Herhalen van het huidige liedje, de huidige disk in de diskwisselaar of de huidige map met audiobestanden.

Druk op de toets [REP].

Elke keer dat de toets worden ingedrukt, verandert de herhaalfunctie in onderstaande volgorde.

Met CD & externe disk als geluidsbron

Herhaalde weergave Display

Herhalen van een fragment "TRAC REP"

Herhalen van een disk (in een diskwisselaar) "DISC REP"

UIT"REP OFF

Meteen audiobestand als geluidsbron

Herhaalde weergave Display

Herhalen van een bestand "FILE REP"

Herhalen van een map "FOLD REP"

UIT"REP OFF

Aftastweergave

Weergeven van het eerste gedeelte van elk liedje op de huidige disk of in de huidige map met audiobestanden om snel het gewenste liedje op te zoeken.

1 Start de aftastweergave

Druk op de toets [SCAN].

"TRAC SCN"/"FILE SCN" wordt getoond.

2 Laat de toets los wanner het gewenste fragment worden weergegeven Druk op de toets [SCAN].

Weergave in willekeurige volgorde

Weergeven van alle liedjes op de disk of in de map met audiobestanden in willekeurige volgorde.

Druk op de toets [RDM].

Elke keer dat de toets wordt ingedrukt, wordt de functie voor weergave in willekeurige volgorde in ofuitgeschakeld.

Wanneer de weergave in willekeurige volgorde is ingeschakeld, wordt "DISC RDM"/"FOLD RDM" getoond.

• Wanneer u de regelknop maar [▶▶] drukt, start de weergave van het volgende liedje in willekeurige volgorde.

Functie van de KDC-W4037/KDC-W3537 Functie van diskwisselaar

Weergave van een magazijn in willekeurige volgorde

Weergeven van alle liedjes op alle disks in de diskwisselaar in willekeurige volgorde.

Druk op de toets [M.RDM].

Elke keer dat de toets worden ingedrukt, worden de functie voor willekeurige weergave van het magazijn in- of uitgeschakeld.

Wanner de willekeurige weergave van een magazijn is ingeschakeld, wordt "MGZN RDM" getoond.

• Wanner u de regelknop maar [▶▶] drukt, start de weergave van het volgende liedje in willekeurige volgorde.

Functie van audiobestand

Mapkeuze

Kiezen van de map waarnaar u wilt luisteren.

1 Activeer de mapkeuzefunctie Druk op de toets [F.SEL].

"FLD SEL" wordt getoond.
Wanner de keuzefunctie is ingeschakeld, worden de
volgende mapinformatie getoond.
Mapnaam-display
Toont de huidige mapnaam.

2 Kies het mapniveau

Druk de regelknop maar [FM] of [AM].

Met [FM] van de regelknop gaat u 1 niveau omlaag en met [AM] van de regelknop 1 niveau omhoog.

Kiezen van een map van hetzelfde niveau Druk de regelknopaar [1 1] of [ ]

Met [1] van de regelknop gaat u maar de vorige map en met [1] van de regelknop waar de volgende map.

Terugkeren maar het hoogste niveau Druk op de toets [3].

Laten rollen van de mapnaam over het display Houd [FM] van de regelknop ten minste 2 seconden ingedrukt.

3 Kies de waar te gehen map Druk de regelknop in.

De mapkeuzefunctie worden uitgeschakeld en het audiobestand in de getoonde map worden weergegeven.

Annuleren van de mapkeuzefunctie Druk op de toets [F.SEL].

Laten rollen van tekst/titel

De tekst van de weergegeven CD of de tekst van het audiobestand over het display laden rollen.

Houd [FM] van de regelknop ten minste 2 seconden ingedrukt.

Menusystem

Instellen van de pieptoon tijdens de bediening, enz. Hieronder worden de basisbediening van het menusysteme uitgelegd. Na deze uitleg volgt een beschrijving van alle beschikbare functies en de waar bij behorende instellenen.

1 Activeer de menufunctie Houd de toets [MENU] ten minste 1 seconde ingedrukt.

2 Kies het menu-item Druk de regelknop maar [FM] of [AM].

Voorbeeld: Wanner u de pieptoon wilt instellen,
kiest u het display "BEEP".

3 Stel het menu-item in Druk de regelknop maar [I_▲▲] of [▶▶].

Voorbeeld: Wanner u "BEEP" kiest, worden gewisseld tussen "BEEP ON" en "BEEP OFF" elke keer dat u de knop indrukt. Kies 1 van deze opties als instelling.

U kunt andere items instellen door terug teKaren\ aar stap 2.

4 Sluit de menufungtie af Druk op de toets [MENU].

• De mogelijke instellingen van de overige functies die op de hierboven beschreiben wijze worden bediend, staan in onderstaande tabel. (In de meeste gevalen is de bovensteinstelling in de tabel de oorspronkelijke instelling.) Functies die op een andere wijze worden bediend ( enz.), worden stap voor stap uitgelegd.

Functie van de KDC-W4037/KDC-W3537 In stand-by

Beveiligingscode

Door het activeren van de beveiligingscode voorkomt u dat het audiosystemeem door iemand anders kan worden gezruikt. Zodra de beveiligingscode is geactiveerd, is de invoer van een geauthoriseerde beevilgingscode noodzakelijk om het audiosystem in te schaken wanner hetuit het voertuig is genomen. De individatie dat deze beveiligingscode is geactiveerd voorkomt diefstal van uw waardevolle audiosystem.

• Wanner de beveiligingscodefunctie eenmaal is geactiveerd, kan de functie Niet meer gedeactiveerd worden. De beveiligingscode is het 4-cijferige getal dat in het "Car Audio Passport" van dit toestel staat.

1 Schakel het toestel in stand-by

Druk op de toets [SRC]. Kies het "STANDBY"-display.

2 Activeer de menufunctie

Houd de toets [MENU] ten minste 1 seconde ingedrukt.

Wanner "MENU" wordt getoond, verschijnt eveneens "CODE SET".

3 Activeer de beveiligingscodefunctie Houd de regelknop ten minste 1 seconde ingedrukt.

Wanner "ENTER" wordt getoond, verschijnt eveneens "CODE".

4 Kies de in te voeren cijfers

Druk de regelknop maar [ ] of [ ]

5 Kies de cijfers voor de beveiligingscode Druk de regelknop maar [FM] of [AM].

6 Herhaal stappen 4 en 5 om de volledige beveiligingscode in te voeren.

7 Bevestig de beveiligingscode Houd de regelknop ten minste 3 seconden ingedrukt.

Wanner "RE-ENTER" wordt getoond, verschijnt eveneens "CODE".

8 Herhaal de stappen 4 t/m 7 en voer de beveiligingscode opniew in.

"APPROVED" wordt getoond. De beveiligingscodefunctie wordt geactiveerd.

• Wonneer u een verkeerde code invoert, moet de procedure vanaf stap 4 worden herhaald.

Terugstellen van de beveiligingscodefunctie wanner het audiosystem voor het eerst worden gezruikt nadat het is losgekoppeld van de accuvoeding of wanner op de resettoets worden gedrukt

1 Schakel de spanning in.

2 Herhaal de stappen 4 t/m 7 en voer de beveiligingscode opniew in.

"APPROVED" wordt getoond.
Het toestel kan gebruikt worden.

• Indien een verkeerde code is ingevoerd, worden de melding "WAITING" getoond en worden de onderstaande blokkeringstijd voor de invoor geactiveerd. Nadat de blokkeringstijd voor de invoor is verstreten, word de melding "CODE" getoond en kan de code opnieuw ingevoerd worden.

AantalKaren dat een verkeerde code werd ingevoerd

Blokkeringstijd voor de invoer

1

25minute

31 uur

424eur

In stand-by

Geluidssignaal van aanraaksensor

In- en uitschakelen van het geluidssignaal (pieptoon) waarmee een bediening worden aangegeven.

Display Instelling

"BEEP ON" Het geluidssignaal worden weergegeven.

"BEEP OFF" Het geluidssignal worden geannuleerd.

In stand-by

Handmatig instellen van de klok

• De klok kan handmatig worden ingesteld wanner de (blz. 90) isuitgeschakeld.

1 Kies de functie voor het instellen van de klok Druk de regelknop maar [FM] of [AM].

Kies het display "CLK ADJ".

2 Activeer de functie voor het instellen van de klok

Houd de regelknop ten minste 1 seconde ingedrukt.

Het klokdisplay knippert.

3 Stel de uren in

Druk de regelknop maar [FM] of [AM].

Stel de这段时间 in

Druk de regelknop maar [ ] of [> ]

4 Sluit de functie voor het instellen van de klok af Druk op de toets [MENU].

Functie van de KDC-W4037/KDC-W3537/ KDC-W3037/KDC-W311 In stand-by

Synchroonklok

Synchroniseren van de klok met het tijdsignaal dat door een RDS-zenders wordenuit gezonden.

Display Instelling

"SYNC ON" Synchroniseert de klok.

"SYNC OFF" Voor handmatige instelling van de klok.

• Het synchroniseren van de klok duurt 3 tot 4 minute.

In stand-by

DSI (Disabled System Indicator)

Nadat het Voorpaneel is verwijderd, gaat een rode indicator knipperen op het toestel om potentiële dieven af te schrikken.

Display Instelling

"DSION"LEDknippert.

"DSI OFF" LED uittgeschakeld.

Functie van de KDC-W4037 In stand-by

Kiezen van de verlichtingskleur

Kiezen van de groene of de rodeverlichting.

Display Installing

"KEY RED" De kleur van de verlichting is rood.

"KEY GRN" De kleur van de verlichting is groen.

Dimmer

Met de dimfunctie=kunt u de holderheid van het display verminderen.

Display Instelling

"DIM ON" Het display wordt gedimd

"DIM OFF" Het display wordt nicht gedimd

Functie van de KDC-W4037 In stand-by

Omschakelen van de voor-uitgang

Omschakelen van de voor-uitgang:tussen dechterluidspreker en de subwoofer. (De subwooferuitvoer worden Niet beinvloed door defader.)

Display Instelling

"SWPRE R" Achterste voor-uitgang.

"SWPRE SW" Voor-uitgang subwoofer.

Met een audiobestand als geluidsbron

Supreme-installing

Bij de weergave van MP3- of WMA-bestanden die met een lage bitsnelheid (minder dan 96 kbps (fs = 32k,44,1k,48kHz) )zijn gecodeerd, herstelt deze functie hun hoge-frequentiegebied om de geluidskwaliteit van gelijkwaardige bestanden gecodeerd met een hoge bitsnelheid te benaderen. Het geluid worden optimaal verwerkt voor het gebruekte compressieformaat (MP3 of WMA) en aangepast aan de gebruekte bitsnelheid.

Display Installing

"SPRM ON" Het geluid wordt weergegeven met de Supreme-functie.

"SPRM OFF" Het oorspronkelijke geluid dat is opgeslagen in het audiobestand worden weergegeven.

• Het geluideffect is möglichniet waarneembaar; dit hangt af van het verband tussen de audiobestandsindeling en deinstelling.

Functie van de KDC-W4037/KDC-W3537/ KDC-W3037/KDC-W311

Nieuwsuitzendingsfunctie met uitschakeling voor een bepaaldeperiode

Er worden automatisch maar een新模式itzending overgeschakeld zodra deze begint, zichs wanneer u Niet maar de radio luistert. Tevens kan er een periode worden ingesteld gedurende dewelke er nicht overgeschakeld mag worden.

Display en instelling

"NEWS OFF"

"NEWS OOM"

"NEWS 90M"

Wanner "NEWS 00M" — "NEWS 90M" worden ingesteld, worden de新模式itzendingsfunctie ingeschakeld.

Wanner de nieduwsuitzendingsfunctie is ingeschakeld,licht de indicator "NEWS" op. Wanner een nieduwsuitzending start, wordt NEWS" getoond en wordt automatisch maar de nieduwsuitzending overgeschakeld.

• Wanneer u deinstalling "20MIN"kiest,wordt er de earest 20 minuten na eennieuwsuitzending Niet opniew op eennieuwsuitzending afgestemd.
• Het volume van de/Newuwsuitzending staat op hetzelfdeniveau als werden ingesteld voor (blz.81).
• Deze functie is alleen beschikbaar wonneer de zender de PTY-code voor{nieuwsuitzending uitzendt of behoort tot een dat de PTY-code voor nieuwsuitzending uitzendt.
• Wanneer de nieduwsuitwendingsfunctie is ingeschakeld, schakelt de tuner over maar een FM-zender.

In de tunerstand

Lokaal zoeken

Er worden bij automatisch zoeken alleen afgestemd op zenders die goed te ontvangen zijn.

Display Instelling

"LO.S OFF" De functie voor lokaal zoeken is uitgeschakeld.

"LO.S ON" De functie voor lokaal zoeken is ingeschakeld.

Functie van de KDC-W4037/KDC-W3537/KDC-

W3037/KDC-W311

In de tunerstand

Afstemfunctie

Kiest de afstemfunctie.

Afstemfunctie Display Werking

Automatisch zoeken "AUTO 1" Automatisch zoekenaar een zender.

Voorkeurzender "AUTO 2" Op volgorde zoeken langs de in het zoeken voorkeurgeheugen opgeslagen zenders

Handmatig "MANUAL" Handmatig op een zender afstemmen.

Functie van de KDC-W4037/KDC-W3537/ KDC-W3037/KDC-W311

Wanner de ontvangst verslechtert, worden automatisch op een andere_freqentie overgeschakeld waarop hetzelfde programma in hetzelfde RDS-network wordenuit gezonden als daardoor een betere ontvangst kan worden verkreten.

Display Installing

"AF ON" De AF-functie isingeschakeld.
"AF OFF" De AF-functie isuitgeschakeld.

Wanneer de AF-functie is ingeschakeld,licht de indicator "RDS" op.

• Wonneer er geen andere zenders met hetzelfde programma in het RDS-network beschikkaar zijn, kan het voorkomen dat de uitzending voordturdend worden onderbroken. Schakel in dat geval de AF-functie UIT.

Functie van de KDC-W4037/KDC-W3537/ KDC-W3037/KDC-W311

Beperken van de RDS-regio (regionale functie)

U kunt ervoorkiezen de RDS-zenders die met de AF-functie voor een bepaald netwerk worden ontvangen tot een bepaalde regio te beperken.

Display Installing

"REG ON" De regionale functie is ingeschakeld.

"REG OFF" De regionale functie is uitgeschakeld.

Zonder de AF-functie te beperken tot het opgegeven gebied en netwerk, worden er gezocht waar zenders met een goede ontvangst in hetzelfde RDS-network.

Functie van de KDC-W4037/KDC-W3537/ KDC-W3037/KDC-W311

Automatische TP-afstemfunctie

Wanneer de verkeersinformatiefunctie is ingeschakeld en de ontvangstijdens het luisteren maar een verkeersinformatiekender Niet goed is, worden automatisch gezocht maar een andere verkeersinformatiekender die beter ontvangen kan worden.

Display Instelling

"ATPS ON" De automatische TP-afstemfunctie is insgeschakeld.

"ATPS OFF" De automatische TP-afstemfunctie isuitgeschakeld.

Tijdens FM-ontvangst

Mono-ontvangst

Door stereo-uitzendingen in mono te ontvangen, kan ruis worden verminderd.

Display Instelling

"MONO OFF" De mono-ontvangst isuitgeschakeld.

"MONO ON" De mono-ontvangst is ingeschakeld.

Instellen van het display van de helpingangsbron

Kiezen van het display bij het overschakelen maar een hulpingangsbron.

1 Kies de hulpingangsbron

Druk op de toets [SRC].

Kies het display "AUX"/"AUX EXT".

2 Activeer de menufunctie

Houd de toets [MENU] ten minste 1 seconde ingedrukt.

3 Kies de functie voor het instellen van het display van de hulpingangsbron

Druk de regelknop maar [FM] of [AM].

Kies het display "NAME SET".

4 Activeer de functie voor het instellen van het display van de hulpingangsbron Houd de regelknop ten minste 1 seconde ingedrukt.

Het huidige gekozen display voor de hulpingangsbron worden getoond.

5 Kies het display van de hulpingangsbron Druk de regelknop maar [I_▲▲] of [▶▶].

Telkens als u op de knop drukt, verandert het display zoals hieronder worden aangegeven.

6 Sluit de functie voor het instellen van het display van de hulpingangsbron af Druk op de toets [MENU].

• Wanner er gedurende 10 seconden geen bedieningplaatsvindt, worden de tot op dat moment ingevoerde naam vastgelegd en worden de functie voor het instellen van het display van de hulpingangsbron afgesloten.
• Het hulpingangdisplay kan alleen worden ingesteld wonneer de hulpingang van de optionele KCA-S220A worden gezruikt.

Lateen rollen van tekst

Instellen van de functie voor het latent rollen van tekst over het display.

Display Instelling

"SCL MANU" Tekst rolt nicht.
"SCL AUTO" Tekst rolt wanner het display verandert.

• U kurz de volgende tekst laten rollen.

-CD-tekst
Mapnaam/bestandsnaam/fragmenttitel/artiestnaam/ albumnaam
-MD-titel
- Radiotektst

Functies van de KDC-W4037/KDC-W3537/

KDC-W3037/KDC-W311/KDC-W237

(Russisch verkoopgebied)

In stand-by

Kiezen van Russische lettertekens

Kies Russisch als een tekstdisplaytaal.

Display Instelling

"RUS ON" Geeft de tekst in Russische lettertekens wee.

"RUS OFF" Geeft de tekst in Europese lettertekens wee.

• De tekst weergegeven in Russische lettertekens is als volgt.

Mapnaam/ bestandsnaam/ fragmenttitel/artiestnaam/ albumnaam

• CD-tekst (interne CD-bron)

• De tekst maakt geen onderscheidussen hoofd-enkleine letters in Russische lettertekens.

In stand-by

Instelling van de ingebouwde helpingangsfunctie

Instellen van de ingebouwde hulpingangsfunctie.

Display Installing

"AUX OFF" Bij het kiezen van de geluidsbron is de hulpingang Niet beschikbaar.

"AUX ON1" Bij het kiezen van de geluidsbron is de hulpingang wel beschikbaar.

"AUX ON2" Wanner het apparaat wordt ingeschakeld door een AUX-bron, wordt de verzwakkerfunctie geactiveerd. Druk op de knop [ATT] om de verzwakkerfunctie te annuleren om maar externe apparatuur te luisteren.

• Instelling op "AUX ON2" zorgt ervoor dat er geen ruis wordt weergegeven die wordt geproducedw wanneer een extern apparaat Niet is aangesloten op de AUX-aansluiting.

In stand-by

Spanning uitschakelen na een bepaaldeperiode

Instellen van een bepaaldeijd waarna de spanning automatisch worden uitgeschakeld wanner het toestel in stand-by blijft staan.

Deze functie kan de accu van de auto beschermen.

Display Installing

"OFF - - - " De functie voor het uitschakelen van de spanning is uitgeschakeld.

"OFF 20M" Schakelt de spanning uit na 20 minutes. (oorspronkelijke instelling)

"OFF 40M" Schakelt de spanning uit na 40 Minutes.

"OFF 60M" Schakelt de spanning uit na 60 minutes.

In stand-by

Installing van CD Read

Wonneer er een probleem is met de weergave van een CD met een special formaat, speelt deze instelling de CD geforceerd af.

Display Installing

"CD READ1" Weergave van CD en audiobestand.

"CD READ2" Geforceerde weergave van CD.

• Het is möglich dat sommige muziek-CD's ook in de stand "CD READ2" Niet;kennen worden weergegeven.

In stand-by

Installing van de demonstriatemodus

Stelt de demonstratiemodus in.

1 Kies de demonstratiemodus

Druk de regelknop maar [FM] of [AM].

Kies het display "DEMO".

2 Stel de demonstratiemodus in

Houd de regelknop ten minste 2 seconden ingedrukt.

Elke keer dat de knop gedurende ten minste

2 seconden worden ingedrukt, verandert de demonstratiemodus in onderstaande volgorde.

Display Instelling

"DEMO ON" De demonstratiefunctie is ingeschakeld.

"DEMO OFF" De demonstratiefunctie afsluiten (normale functie).

Deze knop worden gebruikt wonneer Bluetooth HANDS FREE BOX aangesloten is. Voor meer informatie raadpleegt u de gebruiksaanwijzing van Bluetooth HANDS FREE BOX.

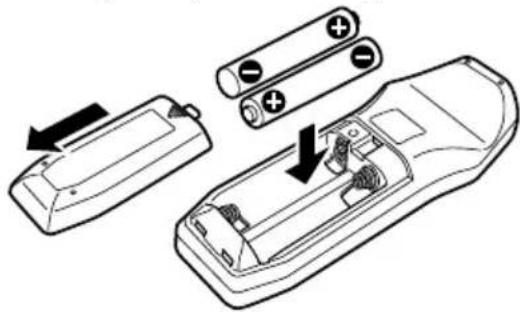

Batterijenplaatsen en verrangen

Gebruik twee "AA"/"R6"-batterijen.

Druk het deksel omlaag en schuif het weg, zoals de afbeelding LASTZien.

Let bij hetplaatsen van de batterijen op de + en - polen. Volg hierbij de afbeelding in het batterijvak.

WAARSCHUWING

• Bewaar batterijen buiten het bereik van kinderen. Raadpleeg onmiddelijk een arts wonneer een batterij wordt ingeslikt.

• Plaats de afstandsbediening Niet op warmeplaatsen zoals het dashboard.

Basisbediening

[VOL]-toetsen

Regelen het volume.

[SRC]-toets

Elke keer dat de toets wordt ingedrukt, verandert de geluidsbron.

Zie (blz. 75)

voor meer informatie over het kiezen van de geluidsbron.

[ATT]-toets

Verlaagt het volume snel.

Wonneer de toets opnieuw wordt ingedrukt, wordt het vorigeiveau hersteld.

Audioregeling

[AUD]-toets

Kiest het in te stellen audio-item.

[VOL]-toetsen

Stellen het audio-item in.

Zie (blz. 76) voor de bedieningsmethode, zoals de procedures voor audioregeling en andere.

Met tuner als geluidsbron

[FM]/[AM]-toetsen

Kiezen de golfband.
Elke keer dat de toets [FM] worden ingedrukt, worden overgeschakeld:tussen de golfbanden FM1, FM2 en FM3.

[14]/ [15]toetsen

Stemmen af op een hogere of lagere frequentie.

[0] — [9]-toetsen

Druk op de toetsen [1] — [6] om voorkeurzenders op te roepen.

[▶II]-toets

Activeert en annuleert de functie (blz. 82).

Met disk als geluidsbron

[1-1]/[▶▶]toetsen

Vooruit/achteruitspoelen van fragmenten/bestanden.

[+]/[-] -toetsen

Vooruit/achteruitspoelen van disks/mappen.

[▶II]-toets

Elke keer dat de toets worden ingedrukt, worden het fragmentijdelijk onderbroken of hervat.

[0] — [9]-toetsen

Voor het invoeren van fragment-/bestand/disknummers bij (blz.85) en (blz.85).

Toebehoren

Installatieprocedure

1. Voorkom kortsluiting door de sleutel uit het contact te halen en de minkabel () van de accu los te koppelen.
2. Verbind de juiste ingangs- en uitgangskabel met elk toestel.
3. Verbind de kabel met de bedrangsbundel.
4. Neem stekker B van de bedradingsbundel en verbind hem met de luidsprekeraansluiting in de auto.
5. Neem stekker A van de bedrangingsbundel en verbind hem met de externe spanningsaansluiting van de auto.
6. Neem de bedrangingsbundel en verbind denen met het toestel.
7. Installeeer het toestel in de auto.
8. Sluit de minpool () van de accu waar aan.
9. Druk op de resettoets.

#

• Als de spanning Niet wordt ingeschakeld (of wordt ingeschakeld, maar onmiddelijk waar uitgeschakeld), kan hetijken dat de luidsprekerkabel is kortgesloten of dat hij het chassis van de auto heeft geraakt en dat de beveiligingsfunctie is geactiveerd. Controller de luidsprekerkabel.
• Als uw auto Niet is voorbereid op dit speciale aansluitingssystem, raadpleeg dan uw Kenwood-dealer.
• Gebruikuitsluitend antennene conversie-adapters (ISO-JASO) wonneer de antennekabel een ISO-stekker heeft.
• Controller dat alle verbindingen juist zijn en de stekkers goed in de aansluitingen zijn vergrendeld.
• Als het contact van uw auto geen ACC-stand heeft de ontstekingskabel (contactkabel) met een spanningsbron is verbonden waar constant spanning op staat, zoals bijvoorbeeld een accukabel, zal de spanning van het toestel Niet gekoppeld�n aan het contact (met andere woorden, de spanning van het toestel worden nicht gelijk met het contact in- en uitgeschakeld). Als u de spanning van het toestel wilt koppelen aan het contact van de auto, moet u de ontstekingskabel met een spanningsbron verbinden die gelijk met het contact van de auto worden in- en uitgeschakeld.
• Als de zekering doorbrandt, controlleren dan eerst of de draden geen kortsluiting hebben veroorzaakt en verrangervolggens de oude zekering door een van hetzelfde type.
• Isoeleer Niet-aangesloten kabels met isolatieband of ander geschicht materiaal. Om kortsluitingen te voorkomen, mag u de kapjes aan het uiteinde van Niet-aangesloten kabels of aansluitingen nicht verwijderen.
• Sluit de luidsprekerkabels.just met de overeenkomende aansluitingen aan. Het toestel worden möglich beschadigd of fonctioniert Niet als de kabels gezamelijk worden aangesloten en/of gezamelijk op een metalen onderdeel van de auto worden geaard.
• Controller na het installereren van het toestel dat de remlichten, richtingaanwijzers, ruitenwissen, etc. van de auto juist functioneren.
• Als de console voorzien is van een klep, dient u het toestel zodanig te installereren dat het Voorpaneel bij het openen en sluiten de klep Niet raakt.
• Installee het toestel onder een maximale hoek van 30^ .

Stekkerfunctietabel

Pennummers voor ISO-stekkers	Kleur van kabel	Functies
Externg spanningsaansluitingA-4 Geel AccuA-5 Blauw/wit SpanningsregelingA-7 Rood Contact (ACC)A-8 Zwart Massaverbinding
LuidsprekerstekkerB-1 Paars Rechts achefter (+)B-2 Paars/zwart Rechts achefter (-)B-3 Grijs Rechts voor (+)B-4 Grijs/zwart Rechts voor (-)B-5 Wit Links voor (+)B-6 Wit/zwart Links voor (-)B-7 Groen Links achefter (+)B-8 Groen/zwart Links achefter (-)

WAARSCHUWING

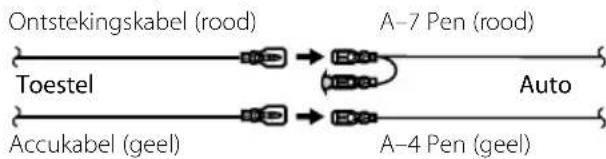

Aansluiten van de ISO-stekker

De penopstelling van de ISO-stekkers is afhankelijk van uw type auto. Zorg dat de aansluitingen juist� om beschadiging van het toestel te voorkomen.

De standaardverbinding van de bedravingsbundel worden in stap 1 hieronder beschreiben. Maak de getoonde verbindingen als de penopstelling van de ISO-stekker overeenkomt met de beschrijving in 2 of 3.

De kabel moet opnieuw worden aangesloten zoals getoond in ② hieronder als u dit toestel installeert in Volkswagenmodellen.

1(Standaardverbinding) De pen A-7 (rood) van de ISO-stekker van de auto is verbonden met het contact en de pen A-4 (geel) is verbonden met de constante spanningsbron.

2 De pen A-7 (rood) van de ISO-stekker van de auto is verbonden met de constante spanningsbron en de pen A-4 (geel) is verbonden met het contact.

3 De pen A-4 (geel) van de ISO-stekker van de auto is Niet verbonden en de pen A-7 (rood) is verbonden met de constante spanningsbron (of zowel de pen A-7 (rood) als de pen A-4 (geel) zijn verbonden met de constante spanningsbron).

• Wonneer de verbinding is gemaakt zoals beschreiben in 3, worden de spanning van het toestel Niet gekoppeld aan de in- en uitschakeling van het contact. U moet in dit geval zich de spanning uitschakelen wonneer het contact van de auto isuitgeschakeld.

Om het in- en uitschakelen van het toestel te koppelen aan het contact, moet u de ontstekingskabel (ACC ..rood) verbinden met een spanningsbron die gelijk met het contact worden in- en uitgeschakeld.

Installatie

Metalen bevestigingsriem (in de handel verkrijgbaar)

Schroef (M4×8)

(in de handel verkrijgbaar)

• ControllerDat het toestel goed op+zijnplaats is geinstalleerd. Het toestel zal nicht juist functioneren indien het Niet goed is geplaatst (het geluid zal bijvoorbeeld overslaan).

Verwijdersen van het harde rubberframe

1 Laat de klempennen van het verwijderstaafje aangrijpen en kaak de twee vergrendelingen bovenaan los. Til het frame op en trek het waar voren zoals getoond in de afbeelding.

2 Wanner de vergrendelingen bovenaan los waar, maakt u de twee vergrendelingen onderaan los.

• Het frame kan opdezelfde wijze vanaf de onderkant worden verwijderd.

Verwijdersen van het toestel

1 Zie en verwijder het harde rubberframe.
2 Verwijder de schroef (M4× 8) van het中断paneel.
3 Steek de twee verwijderstaafjes diep in de gleuven aan elke kant, zoals getoond in de afbeelding.
4 Duw de verwijderstaafjes omlaag terwijl u ze indrukt en trek het toestel half maar buiten. Schroef (M4x8) (in de handel verkrijigbaar)

• Wees voorzichtig om verwonding door de klempennen op het verwijderstaafje te vermijden.
  5 Trek het toestel met uw handen geheel waar voren en wees hierbij voorzichtig dat u het Niet LASTVallen.

Sommige functies van dit apparaat+kennenuitgeschakeld zich door bepaalde instellenen die op dit apparaat zich uitgevoerd.

! Kan Niet overschakelenaar Aux-bron.

! Kan gebruiker van System Q Niet weergeven.

Audioregeling> (blz. 76) is nicht ingesteld.

• Geen weergave van de subwoofer.

• Kan geen laag doorgangsgifter instellen.

Preout is nicht ingesteld op subwoofer. (blz. 90)

(blz. 78) is nicht ingesteld op Aan.

- Kan geen beveiligingscode registraren.

Kan audiobestanden nicht afspelen.

(blz. 93) is ingesteld op "2".

Vele problemen worden slechts veroorzaakt door een verkeerde bediening of verkeerde verbindingen. Controller voordat u uw handelaar raadpleegt eerst de volgende lijst voor een möglichke oplossing van uw probleem.

Algemeen

De pieptoon van de aanraaksensor worden nicht weergegeven.

De voor-uitgangaansluiting worden gebruikt. De pieptoon van de aanraaksensor kan Niet via de voor-uitgangsaansluiting worden weergegeven.

Tuner als geluidsbron

Ontvangst van radio-uitzendingen is slecht.

De auto-antenne is nicht uitgetrokken.

Sluit de kabels juist aan zoals beschreiben in (blz. 97).

Disk als geluidsbron

? Niet de gekozen disk maar een andere worden afgespeeld.

De gekozen CD is vuil.

Reinig de CD.

De disk is in een andere lade geplaatst dan u hebte gekozen.

Verwijder het diskmagazijn en controllerer het nummer van de gekozen disk.

De disk heeft krassen.

Probeer gen andere disk.

Audiobestand als geluidsbron

? Het geluid springt over wonneer een audiobestand wordt afgespeeld.

De geluidsdrager is gekrast of vuil.

Reinig de drager zoals aangegeven onder Reinigen van CD's in de sectie (blz. 73).

Slechte opnameomstandigheden.

Neem het geluid opnieuw op of gebruik een andere geluidsdrager.

De onderstaande berichten geben de toestand van uw systemeer.

EJECT: Geen diskmagazijn in de diskwisselaar geplaatst. Het diskmagazijn is nicht juist geplaatst.

• Geen CD in de spelier.

NO DISC: Geen disk in het diskmagazing geplaatst.

TOC ERR: - Geen disk in het diskmagazijn geplaatst.

• De CD is vuil. De CD is omgekeerd geplaatst.

De CD heeft krassen.

E-05: De schijf is onleesbaar.

BLANK: Er is niets op de MD opgenomen.

NO TRACK: De MD heeft een titel maar er zichn geen fragmenten opgenomen.

E-15: Er worden een geluidsdrager afgespeeld waarop gegevens staan die Niet door het toestel weergegeven+kennen worden.

NO PANEL: Het voorpaneel van het neventoestel dat op dit toestel is aangesloten, is verwijderd.

E-77: Het toestel functioneert om een andere reden nicht juist.

Druk op de resettoets van het toestel. Raadpleeg het dichtstbijzijnde servicecentrum als "E-77" worden getoond.

E-99: Er isiets fout met het magazijn van de wisselaar. Of het toestel functioneert Niet maar behoren.

Controller het magazijn van de wisselaar. Druk verwolgens op de resettoets van het toestel. Raadpleeg het dichtstbijzijnde servicecentrum als "E-99" worden getoond.

WAITING: Gegevens voor radiotekst worden ontvangen.

LOAD: Er worden in de diskwisselaar van disk gewisseld.

READING: Het toestel is bezig met het lezen van de gegevens van de disk.

IN (knipperend): Het CD-spelergedeelte functioniert nicht goed.

Plaats de CD opnieuw. Als de CD Niet uitgeworpen kan worden of het display blijft knipperen zichs als de CD op de juiste wijze opnieuw geplaatst is, schakel dan de spanning uit en neem contact op met het dichtstbijzijnde servicecentrum.

PROTECT: De luidsprekerkabel is kortgesloten of raakt het chassis van het voertuig waardoor de beveiligingsfunctie is geactiveerd.

De luidsprekerkabel goed aansluiten of isoleren en op de resettoets drukken. Raadpleeg het zichstbijzinde servicecentrum als "PROTECT" worden getoond.

NA FILE: U probeert een audiobestand af te spelen met een indeling die nicht worden ondersteund door dit toestel.

←----

COPY PRO: Er werk een bestand afgespeeld dat gegen kopieren is beweiligd.

1 1

DEMO: De demonstratiefunctie is geselecteerd.

De (blz. 93) is ingeschakeld.

Technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

FM tunergedeelt

Frekwentiebereik (50 kHz afstand)

: 87,5 MHz - 108,0 MHz

Bruikbare gevoeligheid (S / R = 26dB)

:0,7μV/75Ω

Onderdrukkinggevoeligheid (S / R = 46dB)

:1,6μV/75Ω

Frequenieweergave (± 3,0dB)

: 30 Hz - 15 kHz

Signaal/ruisverhouding (MONO)

:65dB

Selektiviteit (DIN) (± 400kHz)

:≥80dB

Frekwentiebereik (9 kHz afstand)

:531kHz-1611kHz

Bruikbare gevoeligheid (S / R = 20dB)

:25μV

LW tunergedeelte

Frekwentiebereik

: 153 kHz - 281 kHz

Bruikbare gevoeligheid (S / R = 20dB)

: 45 μV

CD-spelergedeelte

Laserdiode

:GaAlAs

Signaal/ruisverhouding(1kHz)

:105dB

Dynamisch bereik

:93dB

MP3 decoding

: Conform MPEG-1/2 Audio Layer-3

WMA-decodering

: CompatibleBel met Windows Media Audio

Audiogedeelte

Maximaal uitgangsvermogen

:50W×4

: 45 W × 4 (KDC-W237)

Uitgangsvermogen (DIN 45324, +B=14,4V)

:30Wx4

: 28 W x 4 (KDC-W237)

Luidsprekerimpedantie

4-8Ω

Toonbereik

Vooruitgangsiveau/belasting (Tijdens de CD-

weergave) (KDC-W4037)

: 2000 mV/10 kΩ

Vooruitgangsimpedantie (Tijdens de CD-

weergave) (KDC-W4037)

: ≤ 600 Ω

Hulpgeluidsbron

Frequenieweergave (± 1 dB)

: 20 Hz - 20 kHz

Maximale ingangsspanning

: 1200 mV

Ingangsimpedantie

: 100 kΩ

Algemeen

Bedrijfsvoltage (11 - 16V toelaatbaar)

:14,4V

Stroomverbruik

:10A
