BEDIENUNGSANLEITUNG KDCW311G KENWOOD

Deutsch Inhalt Sicherheitshinweise 37 Hinweise 38 Allgemeine Funktionen 41 Ein- und Ausschalten Auswahl der Quelle Lautstärke Lautstärkeabsenkung Klangeinstellung Audio-Setup Bass Boost Lautsprecher-Einstellung Umschaltung der Display-Anzeige Subwoofer-Ausgang Abnehmbare Frontblende zum Diebstahlschutz Telefon-Stummschaltung Tuner-Funktionen 45 Senderabstimmung Abstimmungsmodus Senderspeicher Automatischer Senderspeicher Abruf der Senderspeicher RDS-Funktionen 47 Verkehrsmeldungen Durchlaufende Anzeige des Radiotextes Auswahl der Programmart (PTY) Speichern von Programmarten Ändern der Sprache für die PTY-Funktion CD-/Audio-Datei-/Externe Disc- Steuerfunktionen 50 Wiedergabe von CDs und Audiodateien Wiedergabe einer Disc von einem externen Gerät Schneller Vor- und Rücklauf Spur-/Dateisuche Disc-Suche/Ordnersuche Direkte Spur-/Dateisuche Direkte Disc-Suche Spur-/Datei-/Disc-/Ordner-Wiederholung Scan-Wiedergabe Zufallswiedergabe Magazin-Zufallswiedergabe Ordnerauswahl Text-/Titeldurchlauf Menü-Steuerung 54 Menü-Steuerung Sicherheitscode Tastenton Manuelle Einstellung der Uhrzeit Synchronisierung der Uhrzeit-Anzeige "Gesperrt"-Anzeige (DSI) Einstellung der Tastenbeleuchtung Dimmer Umschaltung des Vorverstärkerausgangs Supreme-Einstellung Nachrichteneinblendungen mit Zeitüberschreitungsfunktion Regionalsender-Suche Abstimmungsmodus AF (Alternative Frequency) Einschränkung der RDS-Region (Region Restrict Function) Automatische Verkehrsfunk-Suche Mono-Empfang Zusatzeingangsdisplay-Einstellung Textdurchlauf Auswahl russischer Buchstaben Einstellung des Integrierten Zusatzeingangs Automatische Ausschaltung CD-Lese-Einstellung Demonstrationsmodus Grundlegende Fernbedienungsfunktionen 60 Zubehör/Hinweise zum Einbau 62 Anschlussdiagramm 63 Einbau/Entfernen des Geräts 65 Fehlersuche 66 Technische Daten 68 B64-3555-00German.indd36B64-3555-00German.indd36 06.10.267:17:51PM06.10.267:17:51PMDeutsch

Sicherheitshinweise 2WARNUNG Zur Vermeidung von Bränden und Verletzungen beachten Sie bitte die folgenden Hinweise:

• Stellen Sie sicher, dass keine Metallgegenstände (Münzen, Nadeln, Werkzeuge usw.) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.• Die Montage sowie die Verkabelung dieses Gerätes macht besondere Fähigkeiten und Erfahrung erforderlich. Überlassen Sie die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. 2ACHTUNG Bitte beachten Sie folgende Vorsichtsmaßnahmen, damit Ihr Gerät stets einwandfrei funktioniert:
• Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbindung.• Schützen Sie das Gerät vor direkter Sonneneinstrahlung, zu hohen Temperaturen, Feuchtigkeit, Spritzwasser und Staub.• Setzen Sie die Frontblende (und das Frontblenden-Etui) keinem direkten Sonnenlicht, übermäßiger Hitze oder Feuchtigkeit aus. Vermeiden Sie ebenfalls Orte mit zu viel Staub oder Spritzwasser.• Berühren Sie auf keinen Fall die Metallkontakte am Gerät oder an der abnehmbaren Frontblende, um eine Beeinträchtigung des Geräts zu vermeiden.• Bei der Frontblende handelt es sich um ein Präzisionsgerät, setzen Sie sie deshalb keinerlei Stößen aus.• Achten Sie beim Austauschen einer Sicherung darauf, dass der Wert der Sicherung mit den Angaben am Gerät übereinstimmt. Sicherungen mit einem falschen Wert können Fehlfunktionen verursachen oder zu einer Beschädigung des Geräts führen.• Verwenden Sie für den Einbau ausschließlich die mitgelieferten Schrauben. Zu lange oder zu dicke Schrauben könnten das Gerät beschädigen. Legen Sie keine 3-Zoll-CDs in den CD- Schlitz ein. Falls Sie versuchen, eine 3-Zoll-CD mit Adapter in das Gerät einzulegen, kann sich der Adapter für CDs von der CD lösen und das Gerät beschädigen. Über die an dieses Gerät angeschlossenen CD-Player/Disc-Wechsler Die im Jahre 1998 oder später herausgebrachten Kenwood Disc-Wechsler/ CD-Player können an dieses Gerät angeschlossen werden.Lesen Sie bezüglich anzuschließender Disc-Wechsler/ CD-Player den Katalog oder wenden Sie sich an Ihren Kenwood-Händler.Beachten Sie bitte, dass die im Jahre 1997 oder früher herausgebrachten Kenwood Disc-Wechsler/ CD-Player und Disc-Wechsler anderer Hersteller nicht an dieses Gerät angeschlossen werden können.Der Anschluss nicht unterstützter Disc-Wechsler/ CD-Player kann zu Beschädigungen führen.Stellen Sie den "O-N"-Schalter bei anzuschließenden Kenwood Disc-Wechslern/ CD-Playern auf die "N"-Stellung.Die verwendbaren Funktionen und die Informationen, die angezeigt werden können, variieren je nach angeschlossenem Modell.

• Bei einem falschem Anschluss von Gerät und CD-Wechsler können Fehlfunktionen oder Defekte auftreten. Beschlagen der Laserlinse Bei kaltem Wetter kann die Laserlinse des CD-Players nach dem Einschalten der Fahrzeugheizung beschlagen. In einem solchen Fall von Kondensation lässt sich keine CD wiedergeben. Nehmen Sie die CD aus dem Gerät und warten Sie eine Zeit lang, bis die Kondensation getrocknet ist. Funktioniert der CD-Player nach einer bestimmten Zeit noch nicht richtig, wenden Sie sich bitte an Ihren Kenwood-Fachhändler . B64-3555-00German.indd37B64-3555-00German.indd37 06.10.267:17:51PM06.10.267:17:51PM38

• Sollten Sie Probleme bei der Installation des Geräts haben, lassen Sie sich bitte von Ihrem Kenwood-Fachhändler beraten.• Lassen Sie sich beim Kauf von optionalem Zubehör von Ihrem Kenwood-Händler beraten um sicherzustellen, dass das Zubehör von Ihrem Modell und in Ihrem Bereich unterstützt wird.• Die Zeichen, die durch dieses Gerät angezeigt werden können, sind A-Z 0-9 @ " ‘ ` % & * + – = , . / \ < > [ ] ( ) : ; ^ - { } | ~ .• Die RDS-Funktion funktioniert nur dort, wo der Dienst durch einen Sender unterstützt wird.• Die in dieser Bedienungsanleitung dargestellten Abbildungen des Displays und der Frontblende dienen lediglich der Veranschaulichung der vielseitigen Einstellmöglichkeiten Ihres Geräts. Deshalb können sich geringfügige Abweichungen zwischen der Display-Darstellung Ihres Geräts und den Illustrationen in der Bedienungsanleitung ergeben. Wissenswertes über die Rückstellung Ihres Gerätes

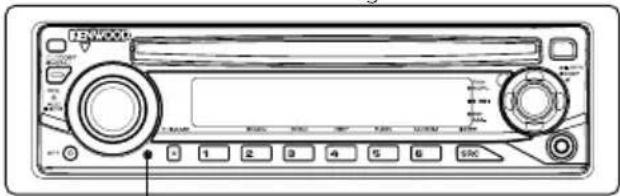

• Falls Ihr Gerät nicht richtig zu funktionieren scheint, drücken Sie bitte die Rückstelltaste. Die Rückstelltaste löscht alle individuellen Eingaben und stellt das Gerät auf die werkseitige Grundeinstellung zurück. • Falls der automatische Disc-Wechsler nicht funktioniert, drücken Sie bitte die Rückstelltaste. Nun sollte ein normaler Betrieb möglich sein.Reset -Taste Reinigung des Geräts Falls die Frontblende dieses Gerätes verschmutzt sein sollte, wischen Sie sie bitte mit einem trockenen und sauberen Tuch wie beispielsweise einem Silikontuch ab. Falls die Frontblende extrem verschmutzt sein sollte, wischen Sie sie bitte mit einem mit Neutralreiniger befeuchteten Tuch ab und anschließend mit einem sauberen und trockenen Tuch trocken.

• Das Auftragen von Spray direkt auf dem Gerät kann zu einer Beeinträchtigung der mechanischen Teile führen. Das Abwischen der Frontblende mit einem rauen Tuch oder die Verwendung flüchtiger Flüssigkeiten wie beispielsweise Verdünner oder Alkohol kann zu einem Verkratzen der Oberfläche oder zu einem Auslöschen der Beschriftung führen. Reinigung der Kontakte an der Frontblende Reinigen Sie die Kontakte an der Rückseite der Frontblende und an der Front des Einschubs mit einem trockenen, weichen Tuch. Vor der ersten Verwendung des Geräts Das Gerät ist anfänglich auf den Demonstrationsmodus eingestellt.Schalten Sie die <Demonstrationsmodus> bei der ersten Verwendung dieses Geräts aus (Seite 59). Hinweise B64-3555-00German.indd38B64-3555-00German.indd38 06.10.267:17:52PM06.10.267:17:52PMDeutsch

• Wiederzugebende Audio-Dateien MP3 (.mp3), WMA (.wma)

• Abspielbare Dateiformate (bei Discs) ISO 9660 Level 1/2, Joliet, Romeo, Long file name. Obwohl die Audio-Dateien den obenstehenden Standards entsprechen, kann die Wiedergabe in Abhängigkeit von Typ und Zustand des Mediums oder des Geräts nicht funktionieren.

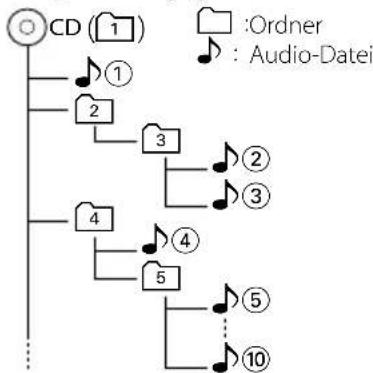

• Wiedergabereihenfolge von Audio-Dateien Im Beispiel des unten abgebildeten Ordners/der Datei drei werden die Dateien in der Reihenfolge 1 bis 0 wiedergegeben.

Ordner Audio-Datei Ein Online-Handbuch zum Thema Audio-Dateien finden Sie auf der Seite www.kenwood.com/ audiofile/. In diesem Online-Handbuch finden Sie Informationen und Hinweise, die nicht in diesem Handbuch stehen. Nehmen Sie sich daher die Zeit, auch das Online-Handbuch zu lesen. Handhabung von CDs

• Berühren Sie nicht die Aufnahme-Oberfläche der CD.

• Kleben Sie keine Aufkleber oder ähnliches auf eine CD. Verwenden Sie dem entsprechend auch keine CDs, auf denen sich bereits ein Aufkleber befindet.

• Verwenden Sie kein Zubehör für Ihre Discs.

• Reinigen Sie CDs stets von der Mitte einer Disc nach außen hin.

• Wenn Sie CDs aus diesem Gerät entnehmen möchten, ziehen Sie sie stets in horizontaler Richtung heraus.

• Wenn das mittlere Loch oder der äußere Rand einer CD durch die Fertigung bedingte Grate aufweist, verwenden Sie diese CD erst, nachdem Sie diese Grate mit Hilfe eines Kugelschreibers o. Ä. entfernt haben. CDs, die nicht verwendet werden können

• CDs, die nicht rund sind, können nicht verwendet werden.

• CDs, die auf der Aufnahme-Oberfläche eingefärbt oder verschmutzt sind, können nicht verwendet werden.

• Dieses Gerät kann nur CDs mit der Kennung wiedergeben. Discs ohne diese Kennung werden u. U. nicht ordnungsgemäß wiedergegeben.

• Eine CD-R oder CD-RW, die nicht abgeschlossen (finalisiert) wurde, kann nicht wiedergegeben werden. (Einzelheiten hinsichtlich der Finalisierung finden Sie in den Bedienungsanleitungen Ihrer Brennsoftware sowie Ihres CD-R/CD-RW-Recorders.) B64-3555-00German.indd39B64-3555-00German.indd39 06.10.267:17:52PM06.10.267:17:52PM40

Deutsch Hinweise Wissenswertes über die DAB-Tuner- Steuerung (KDC-W4037/KDC-W3537) Lesen Sie die A-Gruppe in der Bedienungsanleitung des DAB-Tuners KTC-9090DAB (optionale Zubehör), um sich mit dem Steuerungsverfahren für die DAB- Tuner-Funktionen vertraut zu machen. Allerdings können sich die folgenden Steuerverfahren von denen in der Bedienungsanleitung unterscheiden; lesen Sie aus diesem Grund bitte die folgende Zusatzanweisung: <Automatische Ensemble-Speichereintragung>

1. Wählen Sie den voreingestellten Frequenzbereich

für den automatischen Ensemble-Speicher.

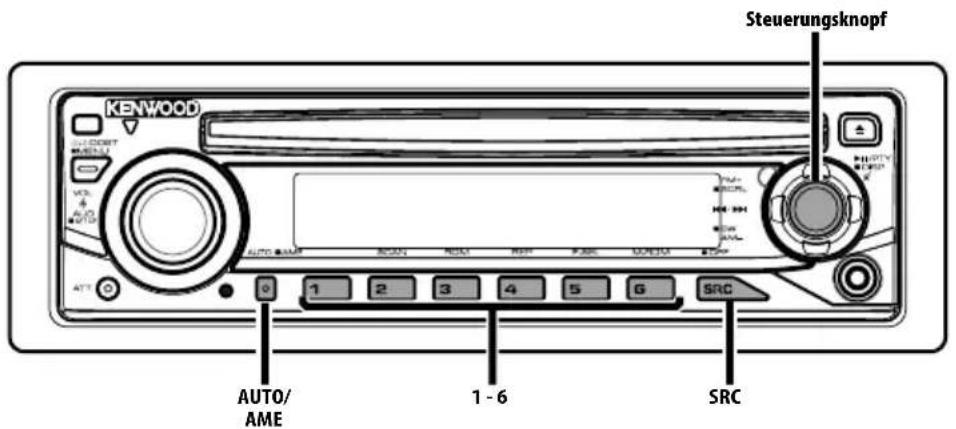

2. Drücken Sie die [AME]-Taste für mindestens 2

Sekunden. Öffnen Sie den automatischen Ensemble-Speicher. Wenn die Ablage im Speicher beendet ist, wird die Zahl der voreingestellten Tasten und das Ensemble-Label im Display angezeigt. <Suchen anhand der Programmart und der Sprache> und <Anzuzeigende Sprachen> unter <Auswahl der Programmart (PTY)> Drücken Sie während des Betriebs anstelle der [DISP]- Taste die [TI]-Taste. <Automatische Umschaltung der DAB-Priorität> Diese Funktion kann nicht verwendet werden. Dieses Produkt wird weder vom Hersteller eines Fahrzeugs während der Produktion noch von einem professionellen Importeur eines Fahrzeugs in einen EU-Mitgliedsstaat eingebaut. Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für solche Geräte) Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zur korrekten Entsorgung dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Unsachgemässe oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben. Hinweis zur Entsorgung der Batterien : Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr mit dem Hausmüll entsorgt werden. Kenwood beteiligt sich daher am „Gemeinsamen Rücknahmesystem Batterien“ (GRS Batterien). Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestellten Sammelbehälter. Auch bei Ihrem Fachhändler finden Sie einen Sammelbehälter für verbrauchte Batterien. Auch Batterien, die in Geräten fest eingebaut sind, unterliegen diesen gesetzlichen Vorschriften. Kennzeichnung von Geräten mit Laser- Abtastern (gilt nicht für alle Gebiete) Das Etikett ist am Chassis/Gehäuse angebracht und besagt, dass sich die Komponente Laserstrahlen bedient, die als Laserstrahlen der Klasse 1 klassifiziert wurden. Dies weist darauf hin, dass sich das Gerät Laserstrahlen bedient, die einer schwächeren Klasse angehören. Das bedeutet, dass durch den sehr schwachen Laserstrahl keine Gefahr durch gefährliche Strahlungen außerhalb des Geräts besteht. B64-3555-00German.indd40B64-3555-00German.indd40 06.10.267:17:53PM06.10.267:17:53PMDeutsch

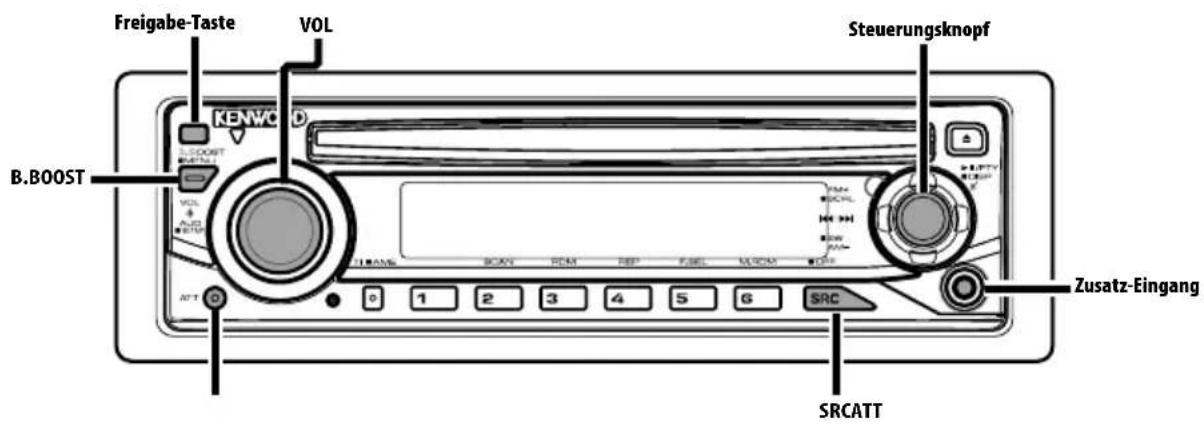

Allgemeine Funktionen Ein- und Ausschalten Einschalten des GerätsDrücken Sie die [SRC]-Taste.

• Bei eingeschalteter Stromversorgung wird der Status des <Sicherheitscode> (Seite 55) mit "CODE ON" oder "CODE OFF" angezeigt. (Funktion des KDC-W4037/KDC-W3537)Ausschalten des GerätsDrücken Sie die [SRC]-Taste für mindestens 1 Sekunde. Auswahl der Quelle Drücken Sie die [SRC]-Taste.Erforderliche Quelle AnzeigeTuner "TUNER"CD "CD"Externer Disc-Player (optionales Zubehör)** "CD CH"Zusatzeingang* "AUX"Zusatzeingang (optionales Zubehör)** "AUX EXT"Standby (Nur Beleuchtung-Modus) "STANDBY"* Geräte wie z.B. tragbare Audioplayer können mit einem handelsüblichen Cinchstecker (3,5 ø) an den Zusatz-Eingang angeschlossen werden.

• Dieses Gerät schaltet sich nach 20 Minuten im Standby-Modus automatisch vollständig aus, um die Fahrzeugbatterie zu schonen.Die Zeit, nach der sich das Gerät vollständig ausschalten soll, kann unter <Automatische Ausschaltung> (Seite 59) eingestellt werden.• **Funktion des KDC-W4037/KDC-W3537• Verwenden Sie einen Stereo-Klinkenstecker ohne Widerstand. Lautstärke Anheben der LautstärkeDrehen Sie den [VOL]-Knopf im Uhrzeigersinn.Absenken der LautstärkeDrehen Sie den [VOL]-Knopf entgegen dem Uhrzeigersinn.ATT -AnzeigeUhranzeige 43$"55##0045Freigabe-TasteSteuerungsknopfZusatz-Eingang B64-3555-00German.indd41B64-3555-00German.indd41 06.10.267:17:53PM06.10.267:17:53PM42

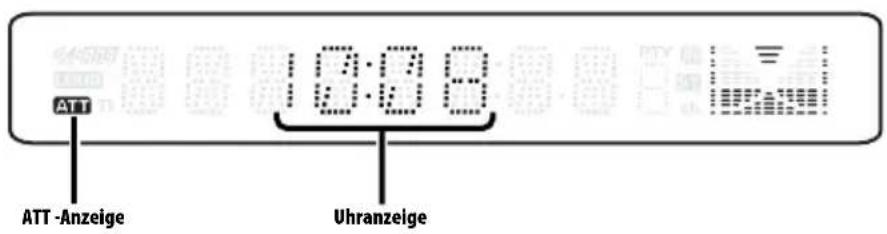

Deutsch Allgemeine Funktionen Lautstärkeabsenkung Schnelles Absenken der Lautstärke.Drücken Sie die [ATT]-Taste.Bei jedem Drücken der Taste wird die Lautstärkeabsenkung ein- bzw. ausgeschaltet.Wenn die Lautstärkeabsenkung eingeschaltet ist, blinkt die "ATT"-Anzeige. Klangeinstellung 1 Wählen Sie die Quelle aus, für die Sie den Klang einstellen möchtenDrücken Sie die [SRC]-Taste. 2 Aktivieren Sie die Klangeinstellung Drücken Sie den [VOL]-Knopf. 3 Wählen Sie die gewünschte Einstellung aus Drücken Sie den [VOL]-Knopf.Bei jedem Drücken des Knopfes ändern sich die Einstellmöglichkeiten wie in der Tabelle unten dargestellt. 4 Stellen Sie den gewünschten Wert ein Drehen Sie den [VOL]-Knopf.Einstellbereich Anzeige BereichSubwoofer-Pegel* "SW L" –15 — +15System Q "NATURAL"/"ROCK"/"POPS"/"EASY"/"TOP40"/"JAZZ"Natürlich/Rock/Pop/Easy Listening/Top 40/JazzBasspegel "BAS L" –8 — +8Mittenpegel "MID L" –8 — +8Höhenpegel "TRE L" –8 — +8Balance "BAL" Links 15 — Rechts 15Fader "FAD" Hinten 15 — Vorne 15Verlassen Sie die Klangeinstellung (Lautstärke-Steuermodus) ⁄ Informationen zu System Q

• Sie können für verschiedene Arten von Musik jeweils die beste voreingestellte Klangeinstellung aufrufen.• Jeder Einstellwert wird mit der <Lautsprecher-Einstellung> (Seite 43) geändert. Wählen Sie zunächst mit der Lautsprecher-Einstellung den Lautsprechertyp aus.• "USER": Wird angezeigt, wenn Basspegel, Mittenpegel und Höhenpegel eingestellt werden. Wenn "USER" ausgewählt ist, werden diese Pegel aufgerufen.• *Funktion des KDC-W4037 5 Verlassen Sie die Klangeinstellung Drücken Sie eine beliebige Taste.Drücken Sie eine andere Taste als den [VOL]-Knopf oder die [ATT]-Taste. Audio-Setup Einstellung der Soundeinrichtung, wie z.B. Lautstärkeversatz. 1 Wählen Sie die Quelle aus, für die Sie den Klang einstellen möchtenDrücken Sie die [SRC]-Taste. 2 Aktivieren Sie das Audio-Setup Drücken Sie den [VOL]-Knopf für mindestens 1 Sekunde. 3 Wählen Sie die gewünschte Einstellung aus Drücken Sie den [VOL]-Knopf.Bei jedem Drücken des Knopfes ändern sich die Einstellmöglichkeiten wie in der Tabelle unten dargestellt. 4 Stellen Sie den gewünschten Wert ein Drehen Sie den [VOL]-Knopf.Einstellbereich Anzeige BereichTiefpass-Filter* "LPF" 80/120/160/Durchgang HzLautstärke-Anpassung "V-OFF" –8 — ±0(AUX : –8 — +8)

• Lautstärke-Anpassung: Der Lautstärkepegel lässt sich für jede Quelle individuell einstellen, damit beim Umschalten keine Lautstärkesprünge auftreten.• *Funktion des KDC-W4037 5 Verlassen Sie das Audio-Setup Drücken Sie den [VOL]-Knopf für mindestens 1 Sekunde. Bass Boost Der Bassklang kann mit einem Tastendruck verstärkt werden.Drücken Sie die [B.BOOST]- Taste.Bei einmaligem Drücken der Taste wird die momentan gewählte Bass Boost-Einstellung angezeigt.Bei jedem weiteren Drücken der Taste verändert sich die Bass Boost-Einstellung. B64-3555-00German.indd42B64-3555-00German.indd42 06.10.267:17:55PM06.10.267:17:55PMDeutsch

Lautsprecher-Einstellung Damit der Q-Faktor für Ihre Lautsprecher optimal eingestellt ist, sollte der richtige Lautsprechertyp eingestellt werden. 1 Aktivieren Sie den Standby-Modus Drücken Sie die [SRC]-Taste.Wählen Sie die "STANDBY"-Anzeige aus. 2 Aktivieren Sie die Lautsprecher-Einstellung Drücken Sie den [VOL]-Knopf. 3 Wählen Sie den Lautsprechertyp aus Drehen Sie den [VOL]-Knopf.Bei jedem Drehen des Knopfes ändert sich die Einstellung wie in der Tabelle unten dargestellt.Lautsprechertyp AnzeigeAus "SP OFF"Für 5- und 4-Zoll-Lautsprecher "SP 5/4"Für 6- und 6x9-Zoll-Lautsprecher "SP 6*9/6"Für OEM-Lautsprecher "SP OEM" 4 Verlassen Sie die Lautsprecher-Einstellung Drücken Sie den [VOL]-Knopf.Einstellung AnzeigeBass Boost 1 "BB-L L1"Bass Boost 2 "BB-L L2"Bass Boost aus "BB-L OFF" Umschaltung der Display-Anzeige Umschaltung der angezeigten Informationen. 1 Aktivieren Sie die Umschaltung der Display- AnzeigeDrücken Sie den Steuerknopf für mindestens 1 Sekunde."DISP SEL" wird angezeigt. 2 Wählen Sie die gewünschten Funktionsanzeigen ausSchieben Sie den Steuerknopf auf [4] oder [¢]. Im Tunerbetrieb (KDC-W237) Informationen AnzeigeFrequenz "FREQ"Uhr "CLOCK" Im Tunerbetrieb Informationen AnzeigeFrequenz (MW, LW) "FREQ"Programmart (FM) "FREQ/PS"Radiotext, Programmart (FM) "R-TEXT"Uhr "CLOCK" Im CD- und externen Disc-Betrieb Informationen AnzeigeDisc-Titel "D-TITLE"Spurtitel "T-TITLE"Wiedergabezeit und Spurnummer "P-TIME"Uhr "CLOCK" Bei Wiedergabe von Audio-Dateien Informationen AnzeigeTitel des Musikstücks und Interpret "TITLE"Albumname und Interpret "ALBUM"Ordnername "FOLDER"Dateiname "FILE"Wiedergabezeit und Spurnummer "P-TIME"Uhr "CLOCK" Im Standby-Modus/ in der Zusatz- Eingangsquelle Informationen AnzeigeQuellenname "SRC NAME"Uhr "CLOCK" 3 Verlassen Sie den Display- UmschaltungsmodusDrücken Sie den Steuerknopf.

• Bei WMA-Dateien kann der Albumname nicht angezeigt werden.• Wenn zu dem gewählten Anzeigepunkt keine Informationen vorliegen, werden alternative Informationen angezeigt. B64-3555-00German.indd43B64-3555-00German.indd43 06.10.267:17:56PM06.10.267:17:56PM44

Deutsch Allgemeine Funktionen Funktion des KDC-W4037 Subwoofer-Ausgang Ein- oder Ausschalten des Subwoofer-Ausgangs.Halten Sie den Steuerknopf für mindestens 2 Sekunden in der Position [AM].Bei jedem Drücken des Knopfes wird der Subwoofer-Ausgang zwischen Ein und Aus umgeschaltet.Wenn der Ausgang eingeschaltet ist, wird "SW ON" angezeigt. Abnehmbare Frontblende zum Diebstahlschutz Die Frontblende des Geräts kann abgenommen und mitgenommen werden.Abnehmen der FrontblendeDrücken Sie die Freigabe-Taste.Die Frontblende ist nun entriegelt und kann abgenommen werden.

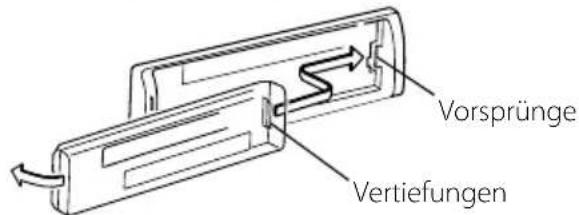

• Bei der Frontblende handelt es sich um ein Präzisionsbauteil, das durch Erschütterungen oder Stöße beschädigt werden kann.• Bewahren Sie die Frontblende in ihrem Etui auf, wenn sie abgenommen wurde.• Setzen Sie die Frontblende (und das Frontblenden-Etui) keinem direkten Sonnenlicht oder übermäßiger Hitze oder Feuchtigkeit aus. Schützen Sie beides darüber hinaus vor Staub und Spritzwasser.Anbringen der Frontblende 1 Setzen Sie die Frontblende so auf das Gerät, dass die Vertiefungen an der Blende in die Vorsprünge am Gerät passen.VorsprüngeVertiefungen 2 Drücken Sie auf die linke Seite der Frontblende, bis sie einrastet.Die Frontblende ist nun eingerastet und Sie können das Gerät in Betrieb nehmen. Telefon-Stummschaltung Beim Eingehen eines Anrufes unterbricht das Audiosystem automatisch seinen Betrieb.Bei einem eingehenden Anruf"CALL" wird angezeigt.Das Audiosystem unterbricht seinen Betrieb.Musikhören während eines TelefonatsDrücken Sie die [SRC]-Taste.Das "CALL"-Display verschwindet und das Audiosystem schaltet sich wieder ein.Wenn das Gespräch beendet istLegen Sie den Hörer auf.Das "CALL"-Display verschwindet und das Audiosystem schaltet sich wieder ein.

• Für die Verwendung der Telefon-Stummschaltungsfunktion müssen Sie die MUTE-Leitung unter Verwendung des im Handel erhältlichen Telefonzubehörs an Ihr Telefon anschließen. Lesen Sie dazu den Abschnitt <Anschlussdiagramm> (Seite 63). B64-3555-00German.indd44B64-3555-00German.indd44 06.10.267:17:56PM06.10.267:17:56PMDeutsch

Tuner-Funktionen Senderabstimmung So wählen Sie einen Sender aus. 1 Wählen Sie die Tuner-Quelle aus Drücken Sie die [SRC]-Taste.Wählen Sie die "TUNER"-Anzeige aus. 2 Wählen Sie den Wellenbereich aus Schieben Sie den Steuerknopf auf [FM] oder [AM].Bei jedem Schieben des Knopfes auf [FM] wird zwischen den Wellenbereichen UKW1, UKW2 und UKW3 umgeschaltet. 3 Frequenzabstimmung auf- bzw. abwärts Schieben Sie den Steuerknopf auf [4] oder [¢].

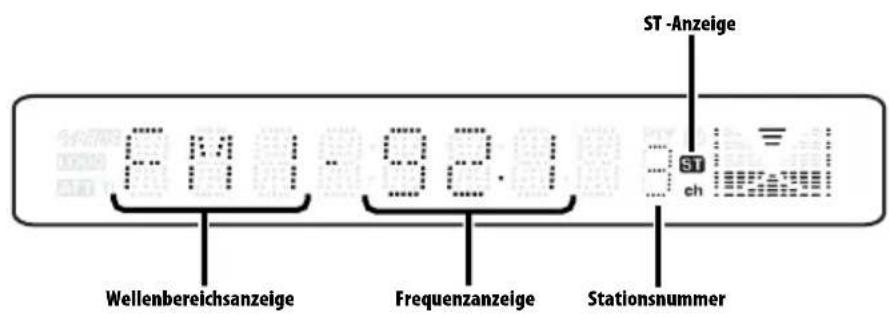

• Während des Empfangs von Stereo-Sendern leuchtet das "ST"-Symbol.Funktion des KDC-W237 Abstimmungsmodus Wählen Sie einen Abstimmungsmodus aus.Drücken Sie die [AUTO]-Taste.Bei jedem Drücken des Knopfes schaltet sich der Abstimmungsmodus wie in der Tabelle unten dargestellt um.Abstimmungsmodus Anzeige FunktionAutomatische Suche "AUTO 1" Automatische Suche nach einem Sender.Suche nach einem voreingestellten Sender"AUTO 2" Suche nach den im Senderspeicher abgelegten Sendern.Manual "MANUAL" Normale manuelle Senderabstimmung. 43$ "650".&SteuerungsknopfWellenbereichsanzeigeFrequenzanzeigeStationsnummerST -Anzeige B64-3555-00German.indd45B64-3555-00German.indd45 06.10.267:17:57PM06.10.267:17:57PM46

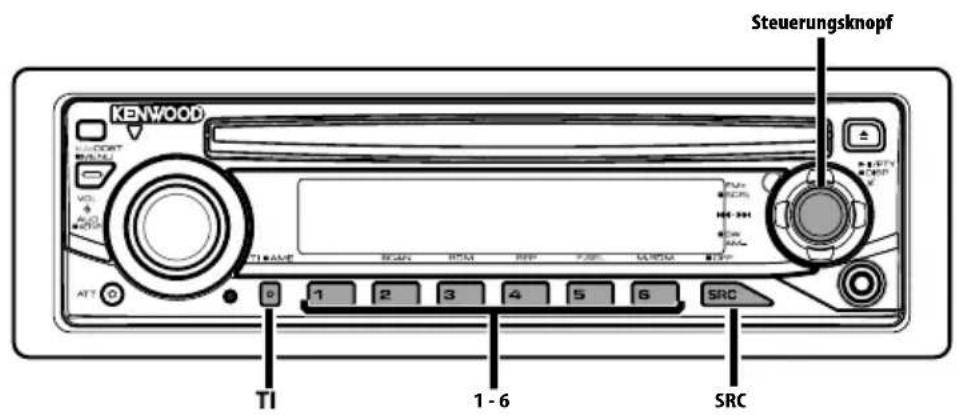

Deutsch Senderspeicher Häufig gehörte Sender lassen sich im Senderspeicher ablegen. 1 Wählen Sie den Wellenbereich aus Schieben Sie den Steuerknopf auf [FM] oder [AM]. 2 Wählen Sie die Senderfrequenz aus, die im Speicher abgelegt werden sollSchieben Sie den Steuerknopf auf [4] oder [¢]. 3 Abspeichern der Senderfrequenz Drücken Sie die gewünschte [1] — [6]-Taste für mindestens 2 Sekunden.Die Speicherplatz-Anzeige blinkt 1 Mal.In jedem Wellenbereich kann jeweils 1 Sender im Speicher auf jeder der Tasten [1] — [6] abgelegt werden. Automatischer Senderspeicher Im automatischen Senderspeicher können sechs gut empfangbare Sender abgelegt werden. 1 Wählen Sie den Wellenbereich für den automatischen Senderspeicher ausSchieben Sie den Steuerknopf auf [FM] oder [AM]. 2 Starten Sie den automatischen SenderspeicherDrücken Sie die [AME]-Taste für mindestens 2 Sekunden."A-MEMORY" wird angezeigt.Wenn 6 empfangbare Sender im Speicher abgelegt worden sind, ist die automatische Speicherung der Sender beendet.

• Wenn <AF (Alternative Frequency)> (Seite 57) aktiviert ist, werden ausschließlich RDS-Sender im Speicher abgelegt.• Wenn die automatische Senderspeicherung im UKW2-Wellenbereich ausgeführt worden ist, werden die im UKW1-Wellenbereich gespeicherten Sender nicht im Speicher abgelegt.Genauso wenig werden die in den Wellenbereichen UKW1 oder UKW2 gespeicherten RDS-Sender bei der Ausführung der automatischen Senderspeicherung im UKW3-Wellenbereich im Speicher abgelegt. Abruf der Senderspeicher Hier können Sie die im Speicher abgelegten Sender abrufen. 1 Wählen Sie den Wellenbereich aus Schieben Sie den Steuerknopf auf [FM] oder [AM]. 2 Rufen Sie den Sender ab Drücken Sie die gewünschte [1] — [6]-Taste. Tuner-Funktionen B64-3555-00German.indd46B64-3555-00German.indd46 06.10.267:17:59PM06.10.267:17:59PMDeutsch

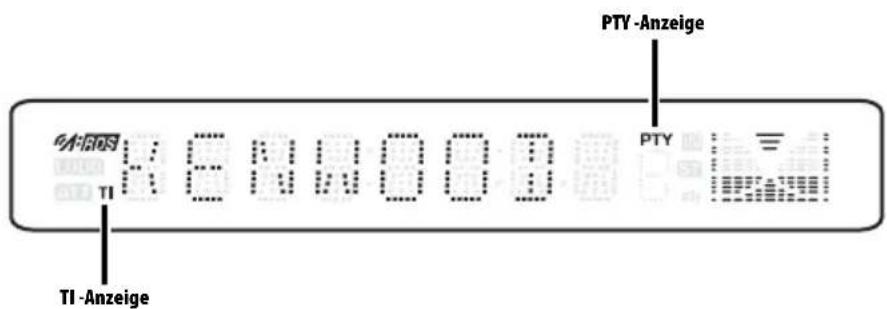

RDS-Funktionen Funktion des KDC-W4037/KDC-W3537/KDC-W3037/KDC-W311 Verkehrsmeldungen Ihr Radio verfügt über eine Verkehrsfunk-Funktion, mit der Verkehrsmeldungen automatisch wiedergegeben werden, auch wenn Sie gerade kein Radio hören.Drücken Sie die [TI]-Taste.Bei jedem Drücken der Taste schaltet sich die Verkehrsfunk-Funktion ein bzw. aus.Wenn die Funktion aktiviert ist, leuchtet die "TI"-Anzeige.Wenn kein Verkehrsfunksender empfangen wird, blinkt die "TI"-Anzeige.Beim Beginn einer Verkehrsmeldung wird "TRAFFIC" angezeigt und automatisch zu den Verkehrsmeldungen geschaltet.

• Wenn Sie während des Empfangs eines MW-Senders die Verkehrsfunk-Funktion einschalten, wird auf einen UKW-Sender umgeschaltet.• Verkehrsmeldungen werden automatisch in der Lautstärke wiedergegeben, die beim Hören der letzten Verkehrsmeldungen eingestellt war. Diese Lautstärke lässt sich beim Anhören von Verkehrsmeldungen ändern.Empfang von anderen VerkehrsfunksendernSchieben Sie den Steuerknopf auf [4] oder [¢].

• Verkehrsinformationen können umgeschaltet werden, wenn diese vom Tuner ausgegeben werden. Die Verkehrsinformationen können jedoch nicht während des Empfangs der Verkehrsmeldungen umgeschaltet werden, wenn diese von anderen Quellen als dem Tuner ausgegeben werden. Durchlaufende Anzeige des Radiotextes Hierdurch können Sie den Radiotext durchlaufen lassen.Halten Sie den Steuerknopf für mindestens 2 Sekunden in der Position [FM]. 43$ SteuerungsknopfPTY -AnzeigeTI -Anzeige B64-3555-00German.indd47B64-3555-00German.indd47 06.10.267:17:59PM06.10.267:17:59PM48

Deutsch Auswahl der Programmart (PTY) Auswahl der Programmart und Suche nach einem Sender. 1 Aktivieren Sie den PTY-Modus Drücken Sie den Steuerknopf.Bei aktiviertem PTY-Modus leuchtet die "PTY"-Anzeige.

• Diese Funktion steht während der Einblendung einer Verkehrsmeldung oder während des MW-Empfangs nicht zur Verfügung. 2 Wählen Sie die Programmart aus Schieben Sie den Steuerknopf auf [FM] oder [AM].Bei jedem Drücken des Knopfes schaltet sich das Display wie in der Tabelle unten dargestellt um.Nr. Programmart Anzeige1. Sprache "SPEECH"2. Musik "MUSIC"3. Nachrichten "NEWS"4. Aktuelles "AFFAIRS"5. Informationen "INFO"6. Sport "SPORT"7. Bildung "EDUCATE"8. Drama "DRAMA"9. Kultur "CULTURE"10. Wissenschaft "SCIENCE"11. Verschiedenes "VARIED"12. Popmusik "POP M"13. Rockmusik "ROCK M"14. Easy-Listening-Musik "EASY M"15. Leichte Klassik "LIGHT M"16. Anspruchsvolle Klassik "CLASSICS"17. Andere Musik "OTHER M"18. Wetter "WEATHER"19. Finanzen "FINANCE"20. Kinderprogramme "CHILDREN"21. Gesellschaftliches "SOCIAL"22. Religion "RELIGION"23. Anrufsendungen "PHONE IN"24. Reisen "TRAVEL"25. Freizeit "LEISURE"26. Jazz "JAZZ"27. Country-Musik "COUNTRY"28. Nationale Musik "NATION M"29. Oldies "OLDIES"30. Volksmusik "FOLK M"31. Dokumentationen "DOCUMENT"

• Sprache und Musik beinhalten die nachfolgenden Programmarten:Musik: Nr.12 — 17, 26 — 30Sprache: Nr.3 — 11, 18 — 25, 31• Die Programmart kann im Tastenspeicher [1] — [6] abgelegt und schnell abgerufen w erden. Lesen Sie dazu den Abschnitt <Speichern von Programmarten> (Seite 48).
• Die Display-Sprache kann geändert werden. Lesen Sie dazu den Abschnitt <Ändern der Sprache für die PTY-Funktion> (Seite 49). 3 Suche nach dem ausgewählten Programmarten-SenderSchieben Sie den Steuerknopf auf [4] oder [¢].Wenn Sie nach einem anderen Sender suchen möchten, schieben Sie den Steuerknopf bitte erneut auf [4] oder [¢].

• Wenn die ausgewählte Programmart nicht gefunden werden konnte, wird "NO PTY" angezeigt. Wählen Sie in einem solchen Fall eine andere Programmart aus. 4 Verlassen Sie den PTY-Modus Drücken Sie den Steuerknopf. RDS-Funktionen Funktion des KDC-W4037/KDC-W3537/KDC-W3037/KDC-W311 Speichern von Programmarten Wenn Sie bevorzugt eine bestimmte Programmart hören, können Sie diese speichern und die entsprechenden Sender schneller abrufen.Speichern der Programmart 1 Wählen Sie die Programmart aus, die Sie speichern möchtenLesen Sie dazu den Abschnitt <Auswahl der Programmart (PTY)> (Seite 48). 2 Speichern Sie die Programmart Drücken Sie die gewünschte [1] — [6]-Taste für mindestens 2 Sekunden.Abrufen der gespeicherten Programmart 1 Aktivieren Sie den PTY-Modus Lesen Sie dazu den Abschnitt <Auswahl der Programmart (PTY)> (Seite 48). 2 Rufen Sie die Programmart ab Drücken Sie die gewünschte [1] — [6]-Taste. B64-3555-00German.indd48B64-3555-00German.indd48 06.10.267:18:01PM06.10.267:18:01PMDeutsch

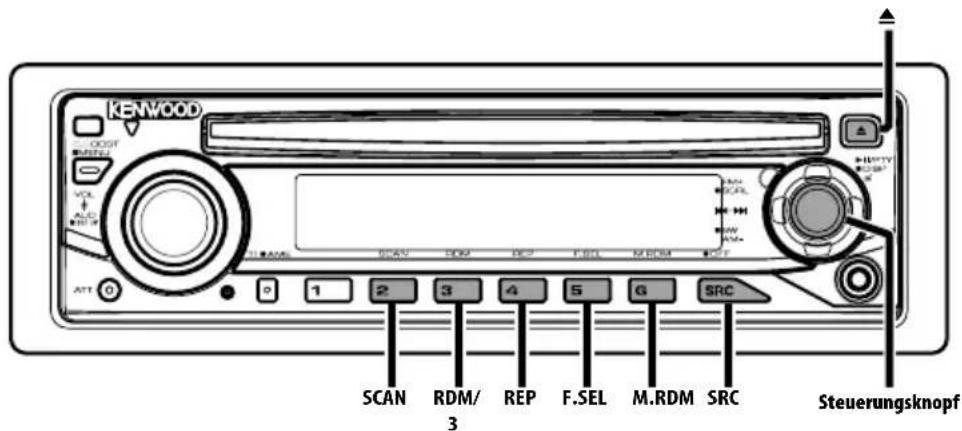

Ändern der Sprache für die PTY- Funktion Wählen Sie eine Sprache für die Anzeige der Programmart aus. 1 Aktivieren Sie den PTY-Modus Lesen Sie dazu den Abschnitt <Auswahl der Programmart (PTY)> (Seite 48). 2 Aktivieren Sie den Modus zur Sprachänderung Drücken Sie die [TI]-Taste. 3 Wählen Sie die Sprache aus Schieben Sie den Steuerknopf auf [FM] oder [AM]. Bei jedem Drücken des Knopfes schaltet sich die Sprache wie in der Tabelle unten dargestellt um. Sprache Anzeige Englisch "ENGLISH" Französisch "FRENCH" Deutsch "GERMAN" 4 Verlassen Sie den Modus zur Sprachänderung Drücken Sie die [TI]-Taste. B64-3555-00German.indd49B64-3555-00German.indd49 06.10.267:18:02PM06.10.267:18:02PM50

Deutsch CD-/Audio-Datei-/Externe Disc-Steuerfunktionen Wiedergabe von CDs und Audiodateien Wenn eine Disc eingelegt istDrücken Sie die [SRC]-Taste.Wählen Sie die "CD"-Anzeige aus.

• Wenn eine Disc eingelegt ist, leuchtet die "IN"-Anzeige.Pause und WiedergabeDrücken Sie den Steuerknopf.Bei jedem Drücken des Knopfes wird die Wiedergabe entweder unterbrochen oder fortgesetzt.Auswurf der DiscDrücken Sie die [0]-Taste.

• Hinsichtlich der Audio-Dateien, die von den einzelnen Modellen wiedergegeben werden können, lesen Sie bitte <Zur Audio-Datei> (Seite 39). • Die Disc kann nach dem Abstellen des Motors 10 Minuten lang ausgeworfen werden.Funktion des KDC-W4037/KDC-W3537 Wiedergabe einer Disc von einem externen Gerät Über dieses Gerät können Sie auch Discs, die in einen optionalen, an dieses Gerät angeschlossenen Disc-Player eingelegt sind, wiedergeben lassen.Drücken Sie die [SRC]-Taste.Wählen Sie die Anzeige für den von Ihnen gewünschten Disc-Player aus.Display-Beispiele:AnzeigeDisc-Player"CD CH"Disc-Wechsler"MD CH" MD-WechslerPause und WiedergabeDrücken Sie den Steuerknopf. Bei jedem Drücken des Knopfes wird die Wiedergabe entweder unterbrochen oder fortgesetzt.

• Die zehnte Disc wird auf dem Display mit "0" angezeigt.• Der Funktionsumfang und die Display-Anzeigen variieren je nach jeweils angeschlossenem externen Disc-Player.

43$ 4$"/3&1 '4&- .3%. 3%.

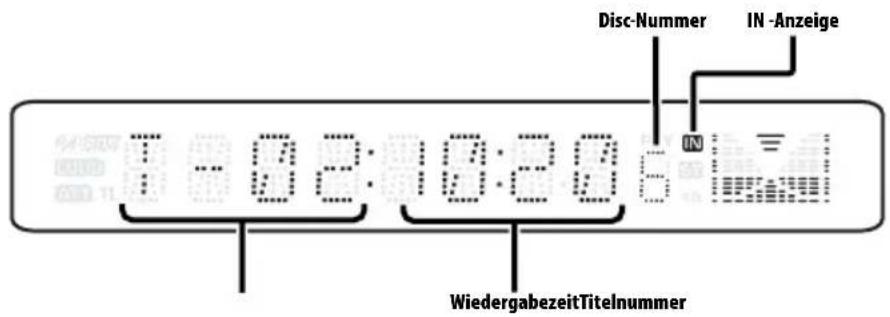

SteuerungsknopfIN -AnzeigeDisc-NummerWiedergabezeitTitelnummer B64-3555-00German.indd50B64-3555-00German.indd50 06.10.267:18:02PM06.10.267:18:02PMDeutsch

Schneller Vor- und Rücklauf Schneller Vorlauf Halten Sie den Steuerknopf in der Position [¢] gedrückt.Lassen Sie ihn los, um die Wiedergabe fortzusetzen. Schneller Rücklauf Halten Sie den Steuerknopf in der Position [4] gedrückt.Lassen Sie ihn los, um die Wiedergabe fortzusetzen.

• Die Tonwiedergabe wird während der Suche nach einer Audio-Datei unterbrochen.• Beim schnellen Vor- und Rücklauf der Audio-Datei wird nicht die genaue Titelzeit angezeigt. Spur-/Dateisuche Suche nach einem bestimmten Musikstück auf der Disc oder in einem Audio-Dateienordner.Schieben Sie den Steuerknopf auf [4] oder [¢]. Funktion des Disc-Wechslers/ Audio-Datei Disc-Suche/Ordnersuche Hierdurch können Sie die Disc im Disc-Wechsler oder den Ordner auswählen, der auf das Audiodatei-Medium aufgenommen wurde.Schieben Sie den Steuerknopf auf [FM] oder [AM]. Funktion des KDC-W4037/KDC-W3537 Funktion über die Fernbedienung Direkte Spur-/Dateisuche Führen Sie die Spur-/Dateisuche durch Eingabe der Spur-/Dateinummer durch. 1 Geben Sie die Spur-/Dateinummer ein Drücken Sie die entsprechenden Zifferntasten auf der Fernbedienung. 2 Führen Sie die Spur-/Dateisuche durch Drücken Sie die [4]- oder [¢]-Taste. Abbruch der direkten Spur-/Dateisuche Drücken Sie die [38]-Taste. Funktion des KDC-W4037/KDC-W3537 Funktion eines Disc-Wechslers mit Fernbedienung Direkte Disc-Suche Die Disc-Nummer für die Suche lässt sich direkt über die Fernbedienung eingeben. 1 Geben Sie die Disc-Nummer ein Drücken Sie die entsprechenden Zifferntasten auf der Fernbedienung. 2 Führen Sie die Disc-Suche durch Drücken Sie die [+]- oder [–]-Taste. Abbruch der direkten Disc-Suche Drücken Sie die [38]-Taste.

• Geben Sie "0" ein, um die 10. Disc auszuwählen. B64-3555-00German.indd51B64-3555-00German.indd51 06.10.267:18:04PM06.10.267:18:04PM52

Deutsch Spur-/Datei-/Disc-/Ordner- Wiederholung Wiederholung des Musikstücks, der sich im Disc-Wechsler befindlichen Disc oder des Audio-Dateiordners, der gegenwärtig wiedergegeben wird.Drücken Sie die [REP]-Taste.Bei jedem Drücken der Taste ändert sich die Wiederholungsfunktion wie in der Tabelle unten dargestellt.Im CD- und externen Disc-BetriebWiederholung AnzeigeSpurwiederholung "TRAC REP"Disc-Wiederholung(Disc-Wechsler-Funktion)"DISC REP"Aus "REP OFF"Bei Wiedergabe von Audio-DateienWiederholung AnzeigeDatei-Wiederholung "FILE REP"Ordner-Wiederholung "FOLD REP"Aus "REP OFF" Scan-Wiedergabe Die ersten Sekunden jeder sich auf der gegenwärtig wiederzugebenden Disc befindlichen Spur werden angespielt, damit Sie bestimmte Musikstücke leichter finden können. 1 Starten Sie die Scan-Wiedergabe Drücken Sie die [SCAN]-Taste."TRAC SCN"/"FILE SCN" wird angezeigt. 2 Deaktivieren Sie die Funktion, wenn der von Ihnen gewünschte Titel wiedergegeben wirdDrücken Sie die [SCAN]-Taste. Zufallswiedergabe Alle Musikstücke auf der Disc oder im Audio-Dateiordner werden in zufälliger Reihenfolge wiedergegeben.Drücken Sie die [RDM]-Taste.Bei jedem Drücken der Taste schaltet sich die Zufallswiedergabe-Funktion ein bzw. aus.Wenn die Zufallswiedergabe eingeschaltet ist, wird "DISC RDM"/"FOLD RDM" angezeigt.

• Wenn der Steuerknopf auf [¢] gestellt wird, beginnt die Wiedergabe des nächsten Zufallsmusikstücks.Funktion des KDC-W4037/KDC-W3537Disc-Wechsler-Funktion Magazin-Zufallswiedergabe Die Musikstücke auf allen Discs im Disc-Wechsler werden in zufälliger Reihenfolge wiedergegeben.Drücken Sie die [M.RDM]-Taste.Bei jedem Drücken der Taste schaltet sich die Magazin-Zufallswiedergabe-Funktion ein bzw. aus.Wenn die Zufallswiedergabe eingeschaltet ist, wird "MGZN RDM" angezeigt.

• Wenn der Steuerknopf auf [¢] gestellt wird, beginnt die Wiedergabe des nächsten Zufallsmusikstücks. CD-/Audio-Datei-/Externe Disc-Steuerfunktionen B64-3555-00German.indd52B64-3555-00German.indd52 06.10.267:18:05PM06.10.267:18:05PMDeutsch

Funktion einer Audio-Datei Ordnerauswahl Hierdurch können Sie den Ordner, den Sie sich anhören möchten, auswählen. 1 Aktivieren Sie den Ordner-Auswahlmodus Drücken Sie die [F.SEL]-Taste. "FLD SEL" wird angezeigt. Während des Auswahlmodus werden die Ordner- Informationen wie unten dargestellt auf dem Display angezeigt. Anzeige des Ordnernamens Anzeige des aktuellen Ordnernamens. 2 Wählen Sie den Ordner-Ebene aus Schieben Sie den Steuerknopf auf [FM] oder [AM]. Mit dem Steuerknopf auf [FM] gehen Sie eine Ebene nach unten, und mit dem Steuerknopf auf [AM] eine Ebene nach oben. Wählen Sie einen Ordner der gleichen Ebene aus Schieben Sie den Steuerknopf auf [4] oder

Mit dem Steuerknopf auf [4] gehen Sie zum vorherigen Ordner, und mit dem Steuerknopf auf [¢] gehen Sie zum nächsten Ordner. Zurückkehren zur höchsten Ebene Drücken Sie die [3]-Taste. Durchlaufen des Ordnernamen-Displays Halten Sie den Steuerknopf für mindestens 2 Sekunden in der Position [FM]. 3 Bestimmen Sie den Ordner, der wiedergegeben werden soll Drücken Sie den Steuerknopf. Der Ordner-Auswahlmodus wird verlassen und die Audio-Datei im angezeigten Ordner wird wiedergegeben. Abbruch des Ordner-Auswahlmodus Drücken Sie die [F.SEL]-Taste. Text-/Titeldurchlauf Durchlaufen des CD-Textes oder Audio-Dateitextes. Halten Sie den Steuerknopf für mindestens 2 Sekunden in der Position [FM]. B64-3555-00German.indd53B64-3555-00German.indd53 06.10.267:18:05PM06.10.267:18:05PM54

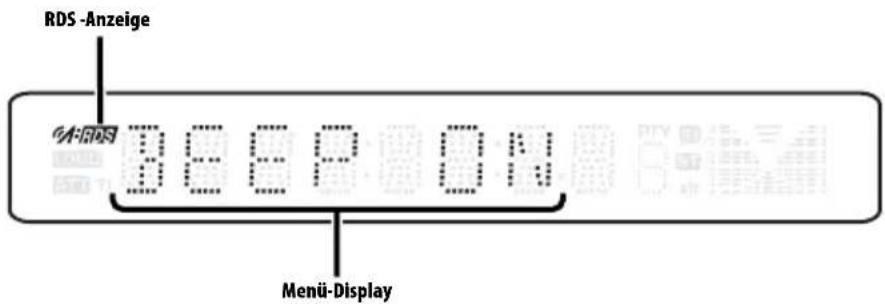

Deutsch Menü-Steuerung Menü-Steuerung Im Menü lassen sich die Funktionen des Autoradios einstellen.Die Hauptfunktionen des Menüsystems werden in diesem Abschnitt beschrieben. Nach dieser Erklärung finden Sie Hinweise zu den Grundeinstellungen und Einstellmöglichkeiten der Menüpunkte. 1 Aktivieren Sie den Menü-Modus Drücken Sie die [MENU]-Taste für mindestens 1 Sekunde."MENU" wird angezeigt. 2 Wählen Sie den gewünschten Menüpunkt aus Schieben Sie den Steuerknopf auf [FM] oder [AM].Beispiel: Wenn Sie den Tastenton einstellen möchten, wählen Sie bitte das "BEEP"-Menü aus. 3 Wählen Sie die gewünschte Einstellung aus Schieben Sie den Steuerknopf auf [4] oder [¢].Beispiel: Wenn "BEEP" ausgewählt wurde, wird bei jedem Drücken des Knopfes zwischen "BEEP ON" und "BEEP OFF" umgeschaltet. Wählen Sie eine der beiden Optionen aus.Sie können weitere Einstellungen durchführen, indem Sie zu Schritt 2 zurückkehren. 4 Verlassen Sie den Menü-Modus Drücken Sie die [MENU]-Taste.

• Wenn Sie die Einstellungen der anderen Hauptfunktionen ändern, wird der zuletzt angezeigte Status der Funktion übernommen und abgespeichert. (Die zuerst erscheinende Statusanzeige der Funktion ist normalerweise die Werkseinstellung.)Auch die Erläuterung der Einstellung für nicht im Hauptmenü verankerten Funktionen (<Manuelle Einstellung der Uhrzeit> etc.) erfolgt Schritt für Schritt.43$.&/6SteuerungsknopfMenü-DisplayRDS -Anzeige B64-3555-00German.indd54B64-3555-00German.indd54 06.10.267:18:05PM06.10.267:18:05PMDeutsch

Funktion des KDC-W4037/KDC-W3537 Im Standby-Modus Sicherheitscode Durch die Aktivierung des Sicherheitscodes wird die Verwendung des Audiogerätes durch eine unbefugte Person verhindert. Sobald der Sicherheitscode aktiviert ist, ist die Eingabe des autorisierten Sicherheitscodes erforderlich, um das Audiogerät einzuschalten, wenn es aus dem Fahrzeug entfernt wurde. Die Anzeige dieser Sicherheitscode-Aktivierung verhindert einen Diebstahl Ihres wertvollen Audiogerätes.

• Die Sicherheitscode-Funktion kann nach Eingabe des Sicherheitscodes nicht mehr deaktviert werden.Nehmen Sie bitte zur Kenntnis, dass Ihr Sicherheitscode aus der 4-stelligen Zahl besteht, die in Ihrem im Lieferumfang des Geräts enthaltenen "Car Audio Passport" eingetragen ist. 1 Aktivieren Sie den Standby-Modus Drücken Sie die [SRC]-Taste.Wählen Sie die "STANDBY"-Anzeige aus. 2 Aktivieren Sie den Menü-Modus Drücken Sie die [MENU]-Taste für mindestens 1 Sekunde.Wenn "MENU" angezeigt wird, erscheint "CODE SET" auf dem Display. 3 Aktivieren Sie den Sicherheitscode-Modus Drücken Sie den Steuerknopf für mindestens 1 Sekunde.Nach der Anzeige von "ENTER" erscheint "CODE" auf dem Display. 4 Wählen Sie die Ziffern aus, die Sie eingeben möchtenSchieben Sie den Steuerknopf auf [4] oder [¢]. 5 Wählen Sie die Sicherheitscode-Zahlen aus Schieben Sie den Steuerknopf auf [FM] oder [AM]. 6 Wiederholen Sie die Schritte 4 und 5 und vervollständigen Sie den Sicherheitscode. 7 Bestätigen Sie den Sicherheitscode Drücken Sie den Steuerknopf für mindestens 3 Sekunden.Nach der Anzeige von "RE-ENTER" erscheint "CODE" auf dem Display. 8 Wiederholen Sie die Schritte 4 und 7 und geben Sie den Sicherheitscode zur Bestätigung erneut ein. "APPROVED" wird angezeigt.Nun ist die Sicherheitscode-Funktion aktiviert.

• Wenn Sie einen von Ihrem Sicherheitscode abweichenden Code eingegeben haben, müssen Sie noch einmal von Schritt 4 aus beginnen. Rückstellung der Sicherheitscode-Funktion, wenn das Audiogerät nach dem Abtrennen von der Batterie-Stromversorgung oder nach dem Drücken der Rückstellungstaste wieder verwendet wird 1 Schalten Sie die Zündung ein. 2 Wiederholen Sie die Schritte 4 und 7 und geben Sie den Sicherheitscode zur Bestätigung erneut ein. "APPROVED" wird angezeigt.Nun können Sie das Gerät verwenden.

• Wenn ein nicht ordnungsgemäßer Code eingegeben wird, wird "WAITING" angezeigt und die in der Tabelle unten dargestellte Eingabe-Sperrzeit wird aktiviert. Nachdem die Eingabe-Sperrzeit verstrichen ist, wird "CODE" angezeigt und die Eingabe kann durchgeführt werden.Anzahl der Eingaben eines nicht ordnungsgemäßen CodesEingabe-Sperrzeit 2 5 Minuten3 1 Stunde4 24 Stunden Im Standby-Modus Tastenton Ein-/Ausschalten des Tastentons (Piepton).Anzeige Einstellung"BEEP ON" Der Tastenton ertönt."BEEP OFF" Es ertönt kein Tastenton. B64-3555-00German.indd55B64-3555-00German.indd55 06.10.267:18:07PM06.10.267:18:07PM56

Deutsch Im Standby-Modus Manuelle Einstellung der Uhrzeit

• Diese Einstellung kann durchgeführt werden, wenn die Funktion <Synchronisierung der Uhrzeit-Anzeige> (Seite 56) ausgeschaltet ist. 1 Wählen Sie den Uhrzeit-Einstellmodus aus Schieben Sie den Steuerknopf auf [FM] oder [AM].Wählen Sie die "CLK ADJ"-Anzeige aus. 2 Aktivieren Sie den Uhrzeit-Einstellmodus Drücken Sie den Steuerknopf für mindestens 1 Sekunde.Das Uhr-Display blinkt. 3 Stellen Sie die Stunden ein Schieben Sie den Steuerknopf auf [FM] oder [AM]. Stellen Sie die Minuten einSchieben Sie den Steuerknopf auf [4] oder [¢]. 4 Verlassen Sie den Uhrzeit-Einstellmodus Drücken Sie die [MENU]-Taste.Funktion des KDC-W4037/KDC-W3537/KDC-W3037/KDC-W311Im Standby-Modus Synchronisierung der Uhrzeit- Anzeige So synchronisieren Sie die Uhrzeit-Anzeige des Geräts mit den RDS-Senderzeitdaten.Anzeige Einstellung"SYNC ON" Die Uhrzeit wird synchronisiert."SYNC OFF" Die Uhrzeit muss manuell eingestellt werden.

• Das Synchronisieren der Uhr dauert 3 bis 4 Minuten.Im Standby-Modus "Gesperrt"-Anzeige (DSI) Nach dem Abnehmen der Frontblende blinkt eine rote Warnanzeige am Gerät, die darauf hinweist, dass das Gerät nicht betriebsbereit ist.Anzeige Einstellung"DSI ON" Die LED blinkt."DSI OFF" Die LED ist ausgeschaltet.Funktion des KDC-W4037Im Standby-Modus Einstellung der Tastenbeleuchtung Wählen Sie als Tastenbeleuchtungsfarbe entweder Grün oder Rot aus.Anzeige Einstellung"KEY RED" Die Beleuchtungsfarbe ist Rot."KEY GRN" Die Beleuchtungsfarbe ist Grün. Dimmer Sie können die Helligkeit des Displays durch Verwendung der Dimmer-Funktion verringern.Anzeige Einstellung"DIM ON" Das Display ist abgedimmt."DIM OFF" Das Display ist nicht abgedimmt.Funktion des KDC-W4037Im Standby-Modus Umschaltung des Vorverstärkerausgangs Umschaltung des Vorverstärkerausgangs zwischen den hinteren Lautsprechern und dem Subwoofer (im Subwoofer-Modus erfolgt der Ausgang ohne Beeinflussung durch den Fader-Regler).Anzeige Einstellung"SWPRE R" Vorverstärkerausgang hintere Kanäle."SWPRE SW" Subwoofer-Vorverstärkerausgang. Menü-Steuerung Bei Wiedergabe von Audio-Dateien Supreme-Einstellung Wenn mit einer niedrigen Bitrate (weniger als 96 kbps (fs = 32 k, 44,1k, 48 kHz)) verschlüsselte MP3- oder WMA-Dateien wiedergegeben werden, stellt diese Funktion ihren höheren Frequenzbereich wieder her, um der Klangqualität gerecht zu werden, die diese mit einer hohen Bitrate verschlüsselten Dateien aufweisen. Die Verarbeitung wurde für die verwendeten Komprimierungsformate (MP3 oder WMA) optimiert und die Einstellung wird für die verwendete Bitrate durchgeführt. B64-3555-00German.indd56B64-3555-00German.indd56 06.10.267:18:08PM06.10.267:18:08PMDeutsch

Funktion des KDC-W4037/KDC-W3537/KDC-W3037/ KDC-W311 Nachrichteneinblendungen mit Zeitüberschreitungsfunktion Der Tuner schaltet sich automatisch auf eine Nachrichteneinblendung um, auch wenn keine Rundfunksendung gehört wird. Auch der Zeitintervall, in dem keine Unterbrechung erfolgen soll, kann eingestellt werden.Anzeige und Einstellung"NEWS OFF""NEWS 00M" "NEWS 90M"Wenn "NEWS 00M" — "NEWS 90M" eingestellt wurde, ist die Funktion zur Unterbrechung von Nachrichteneinblendungen aktiviert.Wenn die Einblendungsfunktion eingeschaltet ist, leuchtet die "NEWS "-Anzeige.Beim Beginn einer Nachrichteneinblendung wird "NEWS" angezeigt und die Nachrichteneinblendung wiedergegeben.

• Haben Sie beispielsweise einen Zeitintervall von "20MIN" eingestellt, sperrt die Funktion Nachrichteneinblendungen für 20 Minuten nach dem Empfang einer Nachrichtensendung.• Die Lautstärke der Nachrichteneinblendungen ist dieselbe wie die, die für die <Verkehrsmeldungen> (Seite 47) eingestellt wurde.• Diese Funktion ist nur verfügbar, wenn der gewünschte Sender einen PTY-Code für die Nachrichteneinblendung sendet oder zu einem <Enhanced Other Network>-Netzwerk gehört, das den PTY-Code für die Nachrichteneinblendung sendet.• Wenn die Nachrichteneinblendungs-Unterbrechungsfunktion eingeschaltet ist, wird automatisch zu einem UKW-Sender umgeschaltet. Im Tunerbetrieb Regionalsender-Suche Bei der automatischen Senderabstimmung wird nur nach Sendern gesucht, die sehr gut empfangen werden können.Anzeige Einstellung"LO.S OFF" Die Regional-Suchfunktion ist ausgeschaltet."LO.S ON" Die Regional-Suchfunktion ist eingeschaltet. Funktion des KDC-W4037/KDC-W3537/KDC-W3037/ KDC-W311 Im Tunerbetrieb Abstimmungsmodus Hier wird der Abstimmungsmodus eingestellt.Abstimmungsmodus Anzeige FunktionAutomatische Suche "AUTO 1" Automatische Suche nach einem Sender.Suche nach einem voreingestellten Sender"AUTO 2" Suche nach den im Senderspeicher abgelegten Sendern.Manuell "MANUAL" Normale manuelle Senderabstimmung.Anzeige Einstellung"SPRM ON" Töne werden unter Verwendung der Supreme-Funktion wiedergegeben."SPRM OFF" Hierdurch werden die Originaltöne wie in der Audio-Datei gespeichert wiedergegeben.

• Je nach Verhältnis zwischen Audio-Dateiformat und Einstellung ist der Klangeffekt u. U. nicht wahrnehmbar. Funktion des KDC-W4037/KDC-W3537/KDC-W3037/ KDC-W311 AF (Alternative Frequency) Das Gerät schaltet automatisch auf eine andere Frequenz des eingestellten RDS-Senders um, wenn der Empfang schwächer wird.Anzeige Einstellung"AF ON" Die AF-Funktion ist eingeschaltet."AF OFF" Die AF-Funktion ist ausgeschaltet.Bei eingeschalteter AF-Funktion leuchtet die "RDS"-Anzeige.

• Wenn für das abgestimmte Programm kein RDS-Sender mit einem besseren Empfang verfügbar ist, hören Sie die Rundfunksendung möglicherweise nur bruchstückhaft. Schalten Sie in einem solchen Fall die AF-Funktion aus. B64-3555-00German.indd57B64-3555-00German.indd57 06.10.267:18:08PM06.10.267:18:08PM58

Deutsch Funktion des KDC-W4037/KDC-W3537/KDC-W3037/KDC-W311 Einschränkung der RDS-Region (Region Restrict Function) Diese Funktion ermöglicht Ihnen, bei der Wahl von RDS-Alternativsendern regional ausgestrahlte Programme auszuschließen oder mit einzubeziehen.Anzeige Einstellung"REG ON" Die Regionseinschränkungsfunktion ist eingeschaltet."REG OFF" Die Regionseinschränkungsfunktion ist ausgeschaltet.

• Ohne Einschränkung der AF-Funktion auf eine bestimmte Region oder einen Regionalsender wird ein Sender mit gutem Empfang innerhalb des selben RDS-Sendernetzes gesucht. Funktion des KDC-W4037/KDC-W3537/KDC-W3037/KDC-W311 Automatische Verkehrsfunk-Suche Verschlechtert sich der Rundfunkempfang und Sie haben die TI-Funktion eingeschaltet, dann sucht der Tuner automatisch einen anderen, besser zu empfangenden Verkehrsfunksender.Anzeige Einstellung"ATPS ON" Die automatische Verkehrsfunk-Suche ist eingeschaltet."ATPS OFF" Die automatische Verkehrsfunk-Suche ist ausgeschaltet.Bei UKW-Empfang Mono-Empfang Nebengeräusche können reduziert werden, wenn Stereo-Rundfunksendungen nur in Mono empfangen werden.Anzeige Einstellung"MONO OFF" Der Mono-Empfang ist ausgeschaltet."MONO ON" Der Mono-Empfang ist eingeschaltet. Menü-Steuerung Zusatzeingangsdisplay-Einstellung Zur Auswahl des Namens, der angezeigt wird, wenn auf den Zusatzeingang umgeschaltet wird. 1 Wählen Sie die zusätzliche Eingangsquelle aus Drücken Sie die [SRC]-Taste.Wählen Sie die "AUX"/"AUX EXT"-Anzeige aus. Textdurchlauf Einstellung der durchlaufenden Textanzeige.Anzeige Einstellung"SCL MANU" Text läuft nicht durch."SCL AUTO" Text läuft beim Display-Wechsel durch.

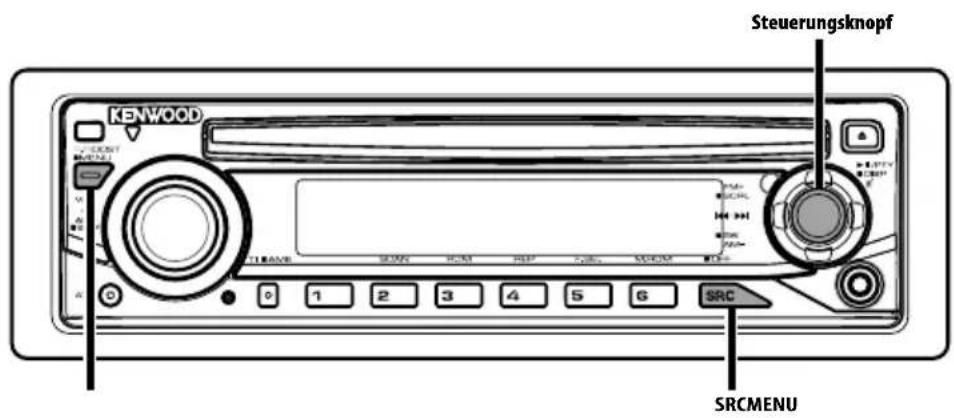

• Folgende Textanzeigen können durchlaufen: - CD-Text - Ordnername/Dateiname/Name des Musikstücks/Interpret/Albumname 2 Aktivieren Sie den Menü-Modus Drücken Sie die [MENU]-Taste für mindestens 1 Sekunde."MENU" wird angezeigt. 3 Wählen Sie das Menü zur Vergabe des Zusatzeingangsnamens ausSchieben Sie den Steuerknopf auf [FM] oder [AM].Wählen Sie die "NAME SET"-Anzeige aus. 4 Aktivieren Sie den Zusatzeingangsdisplay- EinstellungsmodusDrücken Sie den Steuerknopf für mindestens 1 Sekunde.Der derzeit ausgewählte Zusatzeingang wird angezeigt. 5 Wählen Sie die Zusatzeingangsanzeige aus Schieben Sie den Steuerknopf auf [4] oder [¢].Bei jedem Drücken des Knopfes schaltet sich das Display wie unten dargestellt um. • "AUX"/"AUX EXT" • "DVD" • "PORTABLE" • "GAME" • "VIDEO" • "TV" 6 Verlassen Sie den Einstellungsmodus für das ZusatzeingangsdisplayDrücken Sie die [MENU]-Taste.

• Wenn 10 Sekunden lang keine Eingabe gemacht wurde, wird der zu dem Zeitpunkt eingegebene Name registriert und der Namenseingabe-Modus automatisch verlassen. • Die Anzeige eines Namens für den Zusatzeingang kann nur eingestellt werden, wenn der Zusatzeingang des optionalen KCA-S220A verwendet wird. B64-3555-00German.indd58B64-3555-00German.indd58 06.10.267:18:09PM06.10.267:18:09PMDeutsch

Funktion des KDC-W4037/KDC-W3537/KDC-W3037/ KDC-W311/KDC-W237 (russisches Verkaufsgebiet) Im Standby-Modus Auswahl russischer Buchstaben Wählen Sie Russisch als Textanzeige-Sprache aus.Anzeige Einstellung"RUS ON" Hierdurch werden Text unter Verwendung russischer Buchstaben angezeigt."RUS OFF" Hierdurch werden Text unter Verwendung europäischer Buchstaben angezeigt.

• Texte, die unter Verwendung russischer Buchstaben angezeigt lassen werden können, sind wie folgt: - Ordnername/ Dateiname/ Name des Musikstücks/ Interpret/ Albumname - CD-Text (integrierte CD-Quelle)• Bei Texten mit russischen Buchstaben können Groß- und Kleinbuchstaben nicht unterschieden werden. Im Standby-Modus Einstellung des Integrierten Zusatzeingangs Aktivieren Sie den integrierten Zusatzeingang.Anzeige Einstellung"AUX OFF" Bei der Programmwahl steht kein Zusatzeingang zur Verfügung."AUX ON1" Bei der Programmwahl steht ein Zusatzeingang zur Verfügung."AUX ON2" Wenn das Gerät über die AUX-Quelle eingeschaltet wird, wird die Dämpfungsfunktion aktiviert. Drücken Sie die [ATT]-Taste zur Deaktivierung der Dämpfungsfunktion, um über externe Geräte zu hören.

• Bei Einstellung auf "AUX ON2" werden die erzeugten Töne nur ausgegeben, wenn ein externes Gerät an die AUX-Klemme angeschlossen ist. Im Standby-Modus Automatische Ausschaltung Wenn sich das Gerät längere Zeit im Standby-Modus befindet, lässt es sich mit dieser Funktion nach einer bestimmten Zeit automatisch ausschalten.Dadurch wird die Fahrzeug-Batterie geschont.Anzeige Einstellung"OFF – – –" Die automatische Ausschaltfunktion ist ausgeschaltet."OFF 20M"(Original-Einstellung)Das Gerät wird nach 20 Minuten ausgeschaltet."OFF 40M" Das Gerät wird nach 40 Minuten ausgeschaltet."OFF 60M" Das Gerät wird nach 60 Minuten ausgeschaltet. Im Standby-Modus CD-Lese-Einstellung Wenn bei der Wiedergabe einer CD mit einem bestimmten Format Probleme auftreten, wird durch diese Einstellung die CD zwangsweise wiedergegeben.Anzeige Einstellung"CD READ1" Wiedergabe einer CD und Audio-Datei."CD READ2" Zwangsweise CD-Wiedergabe.

• Einige Musik-CDs lassen sich u. U. auch im "CD READ2"-Modus nicht wiedergeben. Im Standby-Modus Demonstrationsmodus Zur Ein- und Ausschaltung des Demonstrationsmodus. 1 Wählen Sie den Demonstrationsmodus aus Schieben Sie den Steuerknopf auf [FM] oder [AM].Wählen Sie die "DEMO"-Anzeige aus. 2 Aktivieren Sie den Demonstrationsmodus Drücken Sie den Steuerknopf für mindestens 2 Sekunden.Bei jedem Drücken des Knopfes für mindestens 2 Sekunden schaltet sich der Demonstrationsmodus wie in der Tabelle unten dargestellt um.Anzeige Einstellung"DEMO ON" Der Demonstrationsmodus ist eingeschaltet."DEMO OFF" Der Demonstrationsmodus wird beendet (Normal-Modus). - MD-Titel - Radiotext B64-3555-00German.indd59B64-3555-00German.indd59 06.10.267:18:09PM06.10.267:18:09PM60

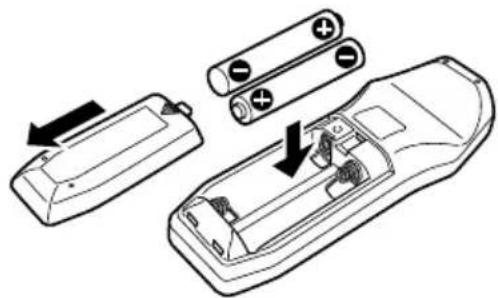

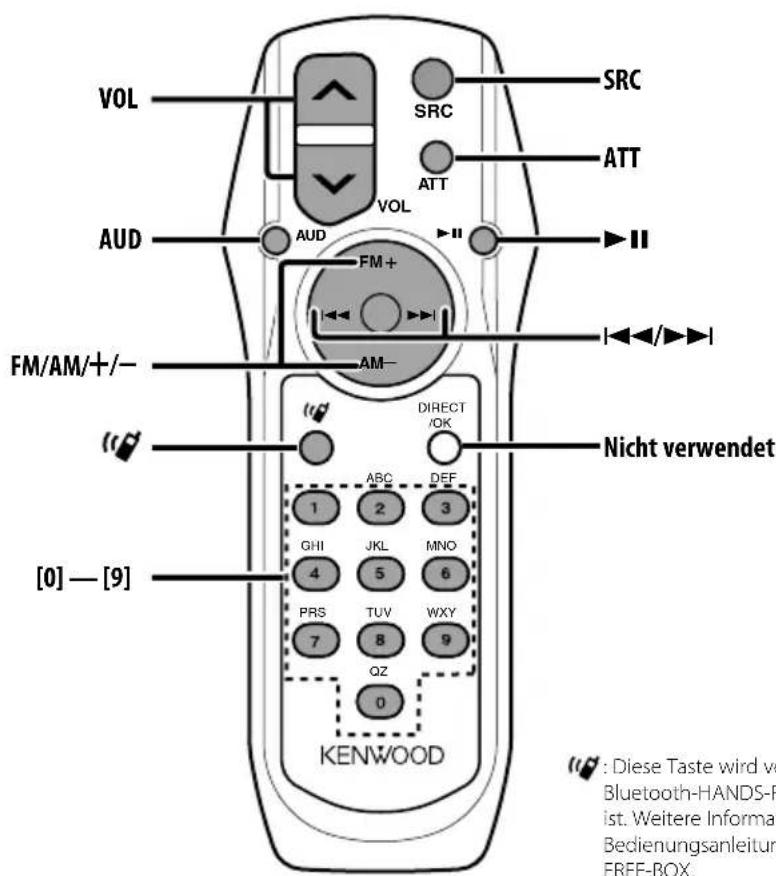

Deutsch Grundlegende Fernbedienungsfunktionen Zubehör des KDC-W4037/KDC-W3537 (Verkauf außerhalb der Staaten Westeuropas.) Einlegen und Austauschen der Batterien Verwenden Sie zwei "AA"/ "R6"-Batterien.Drücken Sie auf die gekennzeichnete Stelle der Batteriefach-Abdeckung und schieben Sie sie gleichzeitig nach hinten, wie unten dargestellt.Legen Sie die Batterien unter Berücksichtigung der Pole + und – entsprechend der Abbildung ins Batteriefach ein. WARNUNG• Bewahren Sie unbenutzte Batterien außerhalb der Reichweite von Kindern auf. Suchen Sie einen Arzt auf, wenn eine Batterie versehentlich verschluckt worden ist.

• Bewahren Sie die Fernbedienung nicht an heißen Orten wie beispielsweise auf dem Armaturenbrett auf. Allgemeine Bedienhinweise [VOL]-TastenZur Einstellung der Lautstärke.[SRC]-TasteBei jedem Drücken der Taste ändert sich die Quelle.Lesen Sie hinsichtlich der Reihenfolge der Quellen-Umschaltung den Abschnitt <Auswahl der Quelle> (Seite 41).[ATT]-TasteZum schnellen Absenken der Lautstärke.Bei einem erneuten Drücken der Taste wird wieder der vorherige Lautstärkepegel eingestellt. ATT [0] — [9] SRC 4/¢ FM/AM/

: Diese Taste wird verwendet, wenn eine Bluetooth-HANDS-FREE-BOX angeschlossen ist. Weitere Informationen finden Sie in der Bedienungsanleitung der Bluetooth-HANDS-FREE-BOX.Nicht verwendet B64-3555-00German.indd60B64-3555-00German.indd60 06.10.267:18:13PM06.10.267:18:13PMDeutsch

Klangeinstellung [AUD]-Taste Zur Auswahl der gewünschten Einstellung. [VOL]-Tasten Zur Einstellung des gewünschten Werts.

• Lesen Sie hinsichtlich der Einstellungen für Audio-Funktionen und andere Klangeinstellungen den Abschnitt <Klangeinstellung> (Seite 42). Im Tunerbetrieb [FM]-/ [AM]-Tasten Zur Auswahl des Wellenbereichs. Bei jedem Drücken der [FM]-Taste wechseln die Wellenbereiche zwischen UKW1, UKW2 und UKW3. [4]-/ [¢]-Tasten Zur Suche nach einer höheren oder niedrigeren Frequenz. [0] — [9]-Tasten Drücken Sie die [1] — [6]-Tasten, um die gespeicherten Sender abzurufen. [38]-Taste Zur Aktivierung und Deaktivierung des Modus für die <Auswahl der Programmart (PTY)> (Seite 48). Im Disc-Betrieb [4]-/ [¢]-Tasten Zum Vor- und Rücklauf zwischen den Spuren/ Dateien. [+]-/ [–]-Tasten Zum Vor- und Rücklauf zwischen den Discs/ Ordnern. [38]-Taste Bei jedem Drücken der Taste wird die Wiedergabe entweder unterbrochen oder fortgesetzt. [0] — [9]-Tasten Unter <Direkte Spur-/Dateisuche> (Seite 51) zur Eingabe der Spur-/Dateinummer und unter <Direkte Disc-Suche> (Seite 51) zur Eingabe der Disc-Nummer. B64-3555-00German.indd61B64-3555-00German.indd61 06.10.267:18:14PM06.10.267:18:14PM62

Deutsch Zubehör/Hinweise zum Einbau Zubehör

Hinweise zum Einbau 1. Ziehen Sie den Zündschlüssel ab und trennen Sie den Minuspol von der Batterie ab, um Kurzschlüsse zu vermeiden .2. Schließen Sie die Ein- und Ausgangskabel der einzelnen Geräte an.3. Schließen Sie alle Kabel am Kabelbaum an.4. Schließen Sie den Steckverbinder B des Kabelbaums am Lautsprecheranschluss Ihres Fahrzeugs an.5. Schließen Sie den Steckverbinder A des Kabelbaums am externen Stromanschluss Ihres Fahrzeugs an.6. Schließen Sie den Kabelbaumanschluss am Gerät an. 7. Bauen Sie das Autoradio in Ihrem Fahrzeug ein.8. Schließen Sie den Minuspol der Batterie an. 9. Drücken Sie die Rückstelltaste.

• Wenn kein Strom anliegt (oder anliegt und sich sofort wieder ausschaltet), kann das Lautsprecherkabel einen Kurzschluss erlitten oder das Fahrzeugchassis berührt haben, wodurch möglicherweise die Schutzfunktion aktiviert wurde. Überprüfen Sie aus diesem Grund das Lautsprecherkabel.• Sollte Ihr Fahrzeug nicht für dieses spezielle Anschlusssystem ausgelegt sein, konsultieren Sie bitte Ihren Kenwood-Händler.• Verwenden Sie Antennen-Übergangsadapter (ISO-JASO) nur dann, wenn das Antennenkabel über einen ISO-Stecker verfügt.• Stellen Sie sicher, dass alle Kabelanschlüsse ordnungsgemäß durchgeführt wurden, indem Sie die Stecker bis zum vollkommenen Einrasten in die Buchsen einführen.• Falls das Zündschloss Ihres Fahrzeugs über keine ACC-Stellung verfügt, oder falls das Zündkabel an eine Stromquelle mit Konstantspannung wie beispielsweise ein Batteriekabel angeschlossen ist, wird die Stromversorgung des Geräts nicht mit der Zündung verbunden (d. h. das Gerät wird nicht zusammen mit der Zündung ein- und ausgeschaltet). Wenn Sie die Stromversorgung des Geräts mit der Zündung verbinden wollen, schließen Sie das Zündkabel an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.• Wenn die Sicherung durchbrennt, überprüfen Sie bitte zunächst die Kabel auf einen Kurzschluss. Ersetzen Sie dann die defekte Sicherung durch eine neue Sicherung gleichen Werts.• Isolieren Sie nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material. Um Kurzschlüsse zu verhindern, entfernen Sie bitte keine Schutzhüllen von den Kabelenden oder Verbindungssteckern.• Schließen Sie beide Pole der Lautsprecher an den Lautsprecherausgängen am Gerät an. Der Anschluss der Lautsprecher-Minuspole an die Karosserie des Fahrzeugs und/oder die Erdung derselben kann zu Betriebsstörungen führen oder die Elektronik beschädigen. • Überprüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer ordnungsgemäß funktionieren.• Wenn das Armaturenbrett eine Klappe hat, stellen Sie beim Einbau sicher, dass die Frontplatte beim Öffnen und Schließen nicht an die Klappe stößt.• Installieren Sie das Gerät so, dass der Montagewinkel 30˚ oder weniger beträgt. B64-3555-00German.indd62B64-3555-00German.indd62 06.10.267:18:14PM06.10.267:18:14PMDeutsch

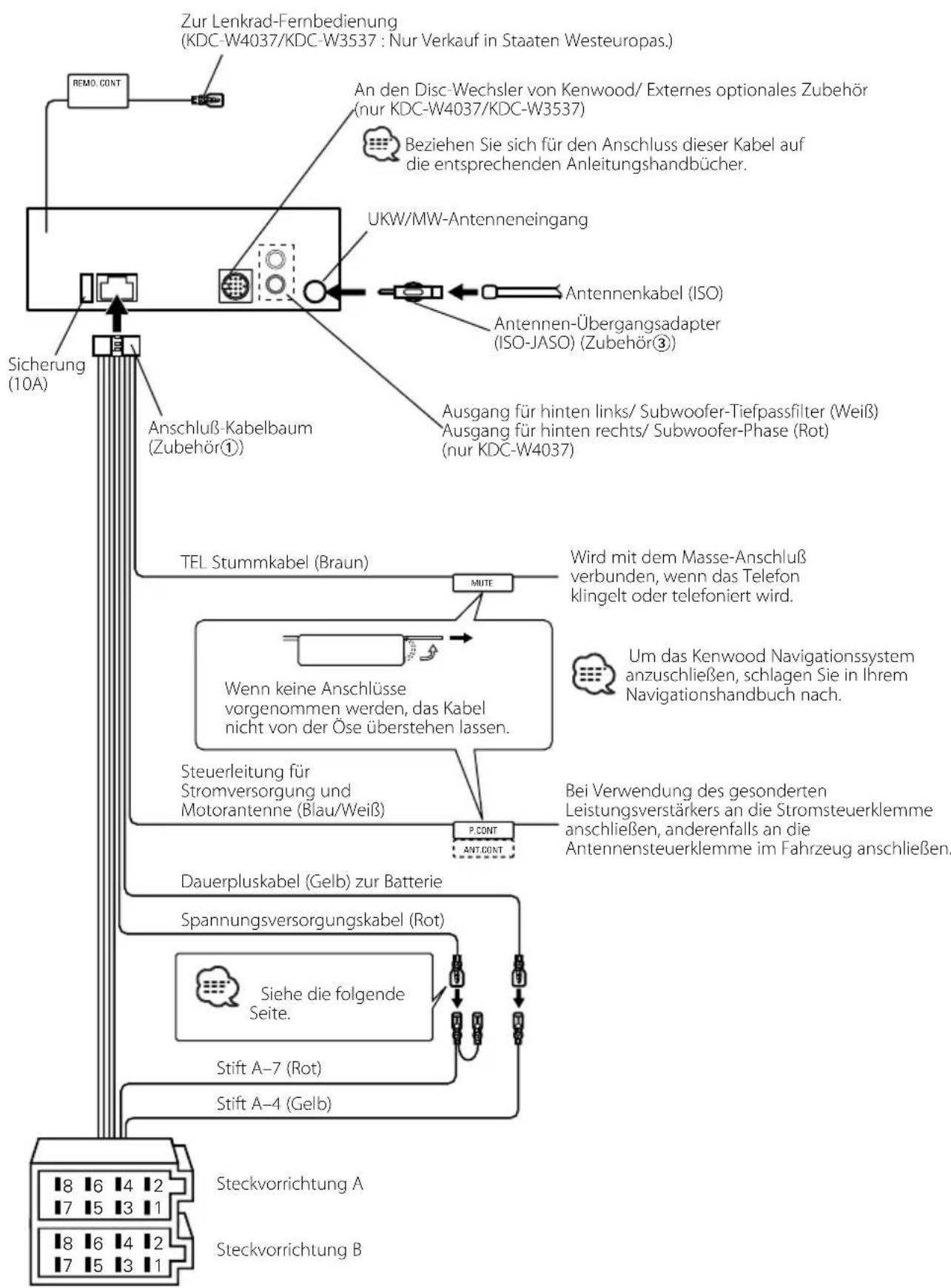

Anschlussdiagramm *°" / /°" /

Ê,"°Ê" /Ê1/Dauerpluskabel (Gelb) zur BatterieSpannungsversorgungskabel (Rot)UKW/MW-AntenneneingangAntennenkabel (ISO)Antennen-Übergangsadapter (ISO-JASO) (Zubehör3) Um das Kenwood Navigationssystem anzuschließen, schlagen Sie in Ihrem Navigationshandbuch nach.Anschluß-Kabelbaum (Zubehör1)Wenn keine Anschlüsse vorgenommen werden, das Kabel nicht von der Öse überstehen lassen.Steuerleitung für Stromversorgung und Motorantenne (Blau/Weiß)TEL Stummkabel (Braun)Bei Verwendung des gesonderten Leistungsverstärkers an die Stromsteuerklemme anschließen, anderenfalls an die Antennensteuerklemme im Fahrzeug anschließen.Wird mit dem Masse-Anschluß verbunden, wenn das Telefon klingelt oder telefoniert wird.Stift A–7 (Rot)Stift A–4 (Gelb) Steckvorrichtung ASteckvorrichtung BSicherung (10A) Siehe die folgende Seite. Beziehen Sie sich für den Anschluss dieser Kabel auf die entsprechenden Anleitungshandbücher.Zur Lenkrad-Fernbedienung (KDC-W4037/KDC-W3537 : Nur Verkauf in Staaten Westeuropas.)Ausgang für hinten links/ Subwoofer-Tiefpassfilter (Weiß)Ausgang für hinten rechts/ Subwoofer-Phase (Rot)(nur KDC-W4037)An den Disc-Wechsler von Kenwood/ Externes optionales Zubehör(nur KDC-W4037/KDC-W3537) B64-3555-00German.indd63B64-3555-00German.indd63 06.10.267:18:14PM06.10.267:18:14PM64

Deutsch Anschlussfunktionsanleitung Stiftnummern für ISO-AnschlüsseKabelfarbe FunktionenExterner StromanschlussA-4 gelb BatterieA-5 blau/weiß StromsteuerungA-7 rot Zündung (ACC)A-8 schwarz Erdungsanschluss (Masse)LautsprecheranschlussB-1 violett Hinten rechts (+)B-2 lila/schwarz Hinten rechts (–)B-3 grau Vorne rechts (+)B-4 grau/schwarz Vorne rechts (–)B-5 weiß Vorne links (+)B-6 weiß/schwarz Vorne links (–)B-7 grün Hinten links (+)B-8 grün/schwarz Hinten links (–) 2WARNUNG Anschluss des ISO-Anschlusses Die Stiftbelegung für die ISO-Anschlüsse hängt von der Art des von Ihnen verwendeten Fahrzeugs ab. Stellen Sie sicher, dass Sie die Anschlüsse zur Vermeidung einer Beschädigung des Geräts ordnungsgemäß durchführen.Der Standardanschluss für den Kabelbaum wird unten unter 1 beschrieben. Falls die ISO-Anschlussstifte entsprechend 2 oder 3 belegt sind, führen Sie den Anschluss bitte wie dargestellt durch.Stellen Sie bitte unbedingt sicher, dass das Kabel wie unter 2 unten dargestellt wieder angeschlossen wird, um dieses Gerät in Fahrzeugen von Volkswagen zu installieren.1 (Standard-Einstellung) Der Stift A-7 (rot) des ISO-Anschlusses am Fahrzeug ist mit der Zündung verbunden, während der Stift A-4 (gelb) mit der Konstantspannungsquelle verbunden ist.Gerät FahrzeugStift A-7 (rot)Stift A-4 (gelb)Zündkabel (rot)Batteriekabel (gelb) 2 Der Stift A-7 (rot) des ISO-Anschlusses am Fahrzeug ist mit der Konstantspannungsquelle verbunden, während der Stift A-4 (gelb) mit der Zündung verbunden ist.Gerät FahrzeugStift A-7 (rot)Stift A-4 (gelb)Zündkabel (rot)Batteriekabel (gelb) 3 Der Stift A-4 (gelb) des ISO-Anschlusses am Fahrzeug ist mit nichts verbunden, während der Stift A-7 (rot) mit der Konstantspannungsquelle verbunden ist (oder Stift A-7 (rot) und Stift A-4 (gelb) sind mit der Konstantspannungsquelle verbunden).Gerät FahrzeugStift A-7 (rot)Stift A-4 (gelb)Zündkabel (rot)Batteriekabel (gelb)

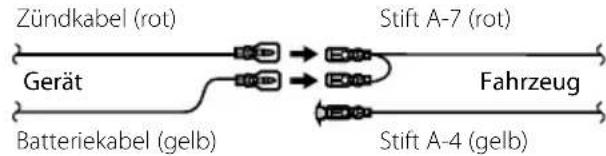

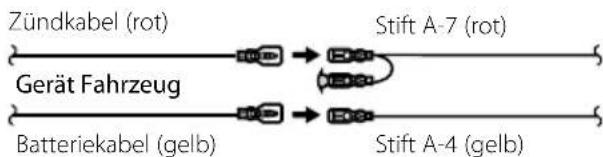

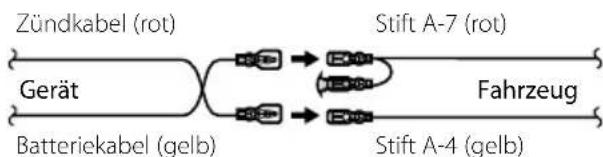

• Wenn der Anschluss so durchgeführt wird, wie oben unter 3 beschrieben, ist die Stromversorgung des Geräts nicht mit dem Zündschloss gekoppelt. Denken Sie daher stets daran, das Gerät nach dem Ausschalten der Zündung auszuschalten.Um die Stromversorgung des Geräts mit der Zündung zu koppeln, schließen Sie das Zündkabel (ACC...rot) an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann. Anschlussdiagramm B64-3555-00German.indd64B64-3555-00German.indd64 06.10.267:18:15PM06.10.267:18:15PMDeutsch

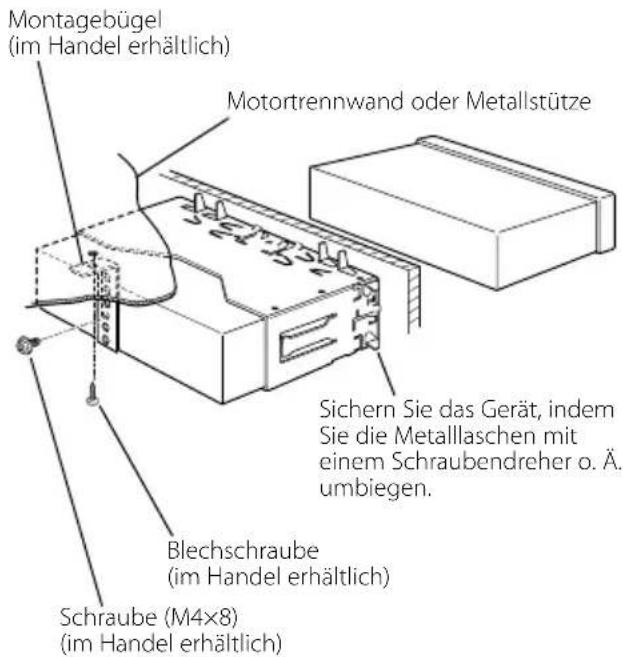

Einbau/Entfernen des Geräts Einbau Motortrennwand oder MetallstützeSchraube (M4×8)(im Handel erhältlich)Blechschraube(im Handel erhältlich)Montagebügel(im Handel erhältlich)Sichern Sie das Gerät, indem Sie die Metalllaschen mit einem Schraubendreher o. Ä. umbiegen.

• Stelen Sie sicher, dass das Gerät sicher eingebaut wurde. Wenn das Gerät nicht fest sitzt, können Fehlfunktionen (beispielsweise Klangbeeinträchtigungen) auftreten. Entfernen des Hartgummirahmens 1 Lassen Sie die Arretierstifte am Ausbauwerkzeug ineinander greifen und entfernen Sie die zwei Verriegelungen im oberen Bereich.Heben Sie den Rahmen an und ziehen Sie ihn wie in der Abbildung dargestellt nach vorne.AnschlagVerriegelungZubehör2Ausbauwerkzeug 2 Entfernen Sie, wenn der obere Bereich entfernt ist, die unteren zwei Stellen.

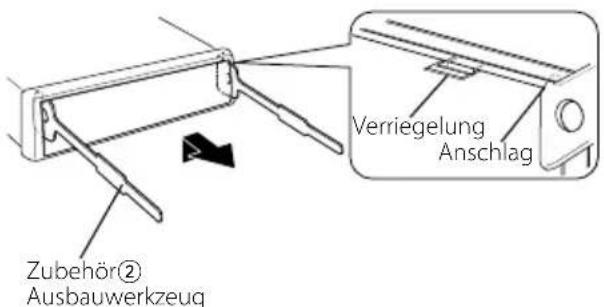

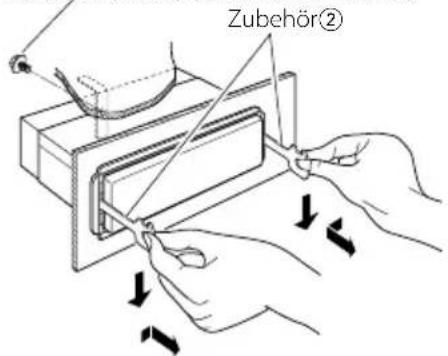

• Der Rahmen kann auf die gleiche Art und Weise von der Unterseite abgenommen werden. Entfernen des Geräts

Nehmen Sie den Hartgummirahmen entsprechend dem Abschnitt <Entfernen des Hartgummirahmens> ab. 2 Entfernen Sie die Schraube (M4 × 8) an der Rückseite des Geräts. 3 Setzen Sie die beiden Ausbauwerkzeuge wie dargestellt tief in die Schlitze auf den beiden Seiten ein. 4 Drücken Sie das Ausbauwerkzeug hinunter, während Sie es hineindrücken, und ziehen Sie das Gerät halb heraus.Schraube (M4×8)(im Handel erhältlich)Zubehör2

• Achten Sie darauf, dass Sie sich nicht an den Vorsprüngen des Ausbauwerkzeugs verletzen. 5 Umfassen Sie das Gerät mit beiden Händen und ziehen Sie es vorsichtig heraus, damit es nicht herunterfällt. B64-3555-00German.indd65B64-3555-00German.indd65 06.10.267:18:16PM06.10.267:18:16PMFehlersuche

Deutsch Einige Gerätefunktionen können durch vorgenommene Einstellungen deaktiviert worden sein. ! Auf AUX-Quelle kann nicht umgeschaltet werden.

AUX ist nicht eingeschaltet. ☞ <Einstellung des Integrierten Zusatzeingangs> (Seite 59) ! Der Benutzer des System Q kann nicht angezeigt werden. <Klangeinstellung> (Seite 42) ist nicht gesetzt. ! • Subwoofer kann nicht eingerichtet werden.

• Subwoofer gibt keinen Ton aus. • Tiefpassfilter kann nicht eingerichtet werden.

• Vorverstärkerausgang ist nicht auf Subwoofer eingestellt. ☞ <Umschaltung des Vorverstärkerausgangs> (Seite 56) • <Subwoofer-Ausgang> (Seite 44) ist nicht eingeschaltet. ! • Sicherheitscode kann nicht registriert werden.
• Anzeige kann nicht eingerichtet werden. Die <Demonstrationsmodus> (Seite 59) ist nicht ausgestellt. ! Timer für Ausschalten kann nicht eingerichtet werden. <Sicherheitscode> (Seite 55) ist nicht gesetzt. ! Audio-Dateien können nicht wiedergegeben werden. <CD-Lese-Einstellung> (Seite 59) ist auf "2" eingestellt. Manchmal funktioniert das Gerät nicht richtig, weil möglicherweise ein Bedienungsfehler oder eine falsche Verdrahtung vorliegt. Sehen Sie sich deshalb bitte zuerst die nachfolgende Übersicht an, bevor Sie Ihr Gerät zur Reparatur geben. Allgemeines ? Der Tastenton ist nicht zu hören. ✔ Der Vorverstärkerausgang wird verwendet.☞ Der Tastenton kann nicht über den Vorverstärkerausgang ausgegeben werden. Tuner-Betrieb ? Der Radioempfang ist schlecht. ✔ Die Fahrzeugantenne ist nicht herausgezogen.☞ Ziehen Sie die Antenne vollständig heraus.✔ Das Kabel für die Steuerung der Motorantenne ist nicht richtig angeschlossen.☞ Schließen Sie die Kabel richtig an (siehe Kapitel <Anschlussdiagramm>) (Seite 63). Disc-Quelle ? Statt der ausgewählten Disc wird eine andere wiedergegeben.✔ Die ausgewählte CD ist sehr verschmutzt.☞ Reinigen Sie die CD.✔ Die Nummer des Disc-Fachs stimmt nicht mit der Nummer der ausgewählten Disc überein.☞ Nehmen Sie das Magazin heraus und überprüfen die Bestückung.✔ Die Disc ist beschädigt.☞ Tauschen Sie die Disc aus. Audio-Datei ? Bei der Wiedergabe einer Audio-Datei springt der Ton. ✔ Das Medium ist verkratzt oder verschmutzt.☞ Reinigen Sie das Medium und lesen Sie hierzu den Abschnitt <Handhabung von CDs> (Seite 39). ✔ Die Aufnahmebedingungen sind schlecht.☞ Nehmen Sie das Medium erneut auf oder verwenden Sie ein anderes Medium. B64-3555-00German.indd66B64-3555-00German.indd66 06.10.267:18:16PM06.10.267:18:16PMDeutsch

Die unten aufgeführten Meldungen zeigen den Zustand Ihres Systems an. EJECT: • Es befindet sich kein Magazin im Disc- Wechsler. Das Magazin ist nicht eingesetzt.

• Es befindet sich keine CD im Gerät. NO DISC: Es befindet sich keine Disc im Magazin. TOC ERR: • Es befindet sich keine Disc im Magazin.

• Die CD ist zu verschmutzt, verkehrt herum eingelegt oder beschädigt. E-05: Die Disk kann nicht gelesen werden. BLANK: Es wurde nichts auf die MD aufgenommen. NO TRACK: Die MD hat zwar einen Titel, es wurden aber keine Musikstücke aufgenommen. E-15: Es wurden Medien wiedergegeben, auf die keine Daten aufgenommen worden sind, die von diesem Gerät wiedergegeben werden können. NO PANEL: Die Frontblende der an diesem Gerät angeschlossenen Zusatzeinheit wurde abgenommen. E-77: Das Gerät arbeitet aufgrund eines internen Fehlers nicht ordnungsgemäß. ➪ Drücken Sie die Rückstelltaste am Gerät. Erlischt die Anzeige "E-77" nicht, wenden Sie sich bitte an Ihren Kundendienst. E-99: Es liegt eine Fehlfunktion des Disc-Magazins vor oder das Gerät hat einen Defekt. ➪ Überprüfen Sie das Disc-Magazin. Drücken Sie ggf. die Rückstelltaste am Gerät. Erlischt die Anzeige "E-99" nicht, wenden Sie sich bitte an Ihren Kundendienst. WAITING: Radiotext-Daten werden empfangen. LOAD: Die Discs im Disc-Wechsler werden ausgewechselt. READING: Das Gerät liest die Daten auf der Disc. IN (Blinken): Der CD-Player funktioniert nicht ordnungsgemäß. ➪ Legen Sie die CD erneut ein. Wenn sich die CD nicht auswerfen lässt oder das Display weiterhin blinkt, schalten Sie das Gerät bitte aus und wenden sich an Ihren Kundendienst. PROTECT: Das Lautsprecherkabel weist einen Kurzschluss auf oder berührt das Fahrzeugchassis; aufgrund dessen wird die Schutzfunktion aktiviert. ➪ Verdrahten oder isolieren Sie das Lautsprecherkabel ordnungsgemäß und drücken Sie die Rückstelltaste. Erlischt die Anzeige "PROTECT" nicht, wenden Sie sich bitte an Ihren Kundendienst. NA FILE: Es wird eine Audio-Datei wiedergegeben, deren Format von diesem Gerät nicht unterstützt wird.

COPY PRO: Eine kopiergeschützte Datei wird wiedergegeben.

DEMO: Der Demonstrationsmodus wurde ausgewählt. ➪ Die Einstellung <Demonstrationsmodus> (Seite 59) ist eingestellt. Schalten Sie sie aus. B64-3555-00German.indd67B64-3555-00German.indd67 06.10.267:18:17PM06.10.267:18:17PM68

Deutsch Technische Daten UKW-Tuner Frequenzband (Abstimmschritte: 50 kHz) : 87,5 MHz – 108,0 MHz Empfindlichkeit (Rauschabstand = 26dB) : 0,7 V/75 Ω Empfindlichkeitsschwelle (Rauschabstand = 46dB) : 1,6 V/75 Ω Frequenzgang (±3,0 dB) : 30 Hz – 15 kHz Rauschabstand (MONO) : 65 dB Selektivität (DIN) (±400 kHz) : ≥ 80 dB Kanaltrennung (1 kHz) : 35 dB MW-Tuner Frequenzband (Abstimmschritte: 9 kHz) : 531 kHz – 1611 kHz Empfindlichkeit (Rauschabstand = 20dB) : 25 µV LW-Tuner Frequenzband : 153 kHz – 281 kHz Empfindlichkeit (Rauschabstand = 20dB) : 45 µV Disc-Abschnitt Laserdiode : GaAlAs Digitalfilter (D/A) : 8 fach-Oversampling D/A-Wandler : 1 Bit Spindeldrehzahl : 500 – 200 U/min (CLV) Tonhöhenschwankung : Unterhalb der Meßgrenze Frequenzgang (±1 dB) : 10 Hz – 20 kHz Gesamtklirrgrad (1 kHz) : 0,01 % Rauschabstand (1 kHz) : 105 dB Dynamik : 93 dB MP3-Dekodierung : Entspricht MPEG-1/2 Audio Layer-3 WMA-Dekodierung : Entspricht Windows Media Audio Verstärker Max. Ausgangsleistung : 50 W x 4 : 45 W x 4 (KDC-W237) Ausgangsleistung (DIN 45324, +B=14,4V) : 30 W x 4 : 28 W x 4 (KDC-W237) Lautsprecherimpedanz : 4 – 8 Ω Klangregler Baß : 100 Hz ±8 dB Mittel : 1 kHz ±8 dB Höhen : 10 kHz ±8 dB Pegel und Impedanz des Vorstufenausgangs (während eine CD wiedergegeben wird) (KDC- W4037) : 2000 mV/10 kΩ Vorverstärker-Impedanz (während eine CD wiedergegeben wird) (KDC-W4037) : ≤ 600 Ω Zusatz-Eingang Frequenzgang (±1 dB) : 20 Hz – 20 kHz Maximaler Spannungseingang : 1200 mV Eingangsimpedanz : 100 kΩ Allgemeines Betriebsspannung (11 – 16V möglich) : 14,4 V Stromverbrauch : 10 A Einbaumaß : 182 x 53 x 155 mm Gewicht : 1,40 kg Die technischen Daten können sich ohne besonderen Hinweis ändern. B64-3555-00German.indd68B64-3555-00German.indd68 06.10.267:18:17PM06.10.267:18:17PMB64-3555-00German.indd69B64-3555-00German.indd69 06.10.267:18:17PM06.10.267:18:17PM70
