GEBRUIKSAANWIJZING LE40M600SF HAIER

Lees deze handleiding zorgvuldig door alvorens het toestel te gebruiken en bewaar het voor latere naslag.

Inhoud

01 Veiligheid en waarschuwingen

Welkom 2

Belangrijke informatie 2

Mededeling over de veiligheid 3

Richtlijnen voor monteren aan een muur.....8

Het voorpaneel 9

AV-verbindingen 9

Het aansluiten van uw tv 10

Gemeenschappelijk interface 12

03 Afstandsbediening

Afstandsbediening 13

Eerste Keer Installatie 18

Satellietbeheer 18

Programma bewerken 20

Signaalinformatie 20

CI informatatie 20

Voorbereiding om een programme op te nemen 23

Hetprogrammaopnemen 24

Een nummer afspelen 24

Functie om de tijd te verschuiven 25

Voorbereidig om een programme op te nemen..... 25

USB-DRIVE OPSLAG FORMATTEREN 25

OPNEMEN VAN EEN GEPAUZEERD DTV

PROGRAMMA NAAR EEN USB

OPSLAGAPPPARAAT 25

TIJDVERPLAATS-beperkingen 26

USB-speler 27

05 Oplossen van problemen

Oplossen van problemen 28

06 Specificatie

Specificatie 31

01 Veiligkeit en waarschuwingen

WELKOM

Hartelijk dank voor de aanschaf van deze 40'' / 48'' LED/LCD-tv. Deze handleiding zal u helpen bij het opzetten en het gebruik van uw tv.

Controleer eerst de inhoud van de doos, met de onderdelen die vermeld staan op de onderstaande lijst:

40" Full HD 1080P LED/LCD-tv

Afstandsbediening

2x AAA batterijen

Handleiding

Snelletartgid

Stand

48" Full HD 1080P LED/LCD-tv

Afstandsbediening

2x AAA batterijen

Handleiding

Snelletartgid

Stand

Nu kunt u beginnen!

BELANGRIJKE INFORMATIE

LEES EERST ALLE INSTRUCTIES DOOR EN BEWAAR DEZE HANDLEIDING VOOR LATERE VERWIJZING.

LET OPI!

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

KANS OP EEN ELEKTRISCHE SCHOK NIET OPENEN

LET OPI!

MAAK DE AFDEKPLAAT (OF ACHTERKANT) NIET OPEN, DIT OM HET RISICO VAN EEN ELEKTRISCHE

SCHOK TE VOORKOMEN. ER BEVINDEN ZICH GEEN GEBRUIKERSONDERDELEN IN DIT APPARAAT. NEEMT

U CONTACT OP MET DE KLANTENDIENST VOOR EVENTUELE PROBLEMEN. ER BEVINDT ZICH EEN

BLIKSEMSCHICHT/PIJLSYMBOL IN DE DRIEHOEK. DIT SYMBOOL GEEFT AAN DAT ER ZICH EEN HOOG

VOLTAGE BINNENIN BEVINDT. HET KAN GEVAARLIJK ZIJN OM ELKE VORM VAN CONTACT TE MAKEN MET

• Waarschuwing: Verwijder de afdekplaat of awhilekant Niet om het risico van een elektrische schok te voorkomen. Er bevinden zich geen gebruikersondelen bennen in het apparaat. Laat onderhoud over aan gekwalificeerd personeel.
• Waarschuwing: Het apparaat mag Niet blootgesteld staan aan regen of vocht om brande of een elektrische schok te voorkomen.
  Stel de product Niet bloot aan water (druppels of spatten) en plaats geen objcten gezuld met vloeistoffen zoals vazen op het apparaat.
  Houd het product uit de buurt van direct zonlicht en warmtebronnen zoals radiatoren of kachels.
• Blokker de ventilatie-openingen Niet. Sleuven en openingsen van het apparaat zich boedeel voor ventilatie. De openingsen moogen nooit geblokkeerd worden door uw product op een kussen, bank of soortgelijk oppervlak teplaatsen.
• Gebruik het product Niet op een onstabel karretje, staandard, statief, beugel of tafel. Het apparaat kan vallen wat resulteert in maybeke schade of maybeke letsel.
• Plaats nooit zware of scherpe voorwerpen op het paneel of frame.
  Haal de stekker uit het stopcontact wanner het apparaat Niet in gebruik is.
• Er moet speciale aandacht besteed worden aan milieu-aspecten bij inzameling van batterijen.
  WAARSCHUWING: de batterijen (of accu's)
  mogen Niet blotgesteld worden aan extreme
  hitte zoals zonlicht, vuur en dergelijke.
• Waarschuwing: om val schade te voorkomen, controllerer.altijd of het toestel op een horizontale tafel is geplaatst.
• LET OP: Wanner elekrostatische lading in het toestel optreedt, kan het verstoord raken en dient u het apparataar terug te stellen.

Deze afbeelding geeft aan dat dit product nicht weggegooid mag worden met ander huishoudelijk afval in de gehele Europese Gemeenschap. Zorg voor verantwoordrecyclen zodat het duurzaam hergebruik van grondstoffen bevorderd worden en om möglichke schade aan het milieu of de menselijk gezondheid te voorkomen door ongecontroleerde afvalverwijdering.Breng uw gebruekte apparaat maar het grofvuil of neem contact op met uw winkelier waar dit product gekocht is om uw gebruekte apparaat in te leveren.Zij hunnen voor een milieuveilige recycling van dit product zorgen.

Deze television-ontvanger gekrukt hoge spanningen tijdens de werkung. Verwijder de afdekplaat of achterkant van dit apparaat Niet. Laat onderhoud aan gekwalificeerd personeel over.

Waarschuwing

Stel de television-ontvanger nooit bloot aan regen of vocht om brand of een elektrische schok te vermijden.

Waarschuwing

Laat dit product Niet vallen, duw geen objcten in de gleuven of opingen van de televise. Mors nooit einge vloeistof op de televiseontvanger.

Voorzorgsmaatregelen

Blokker de ventilatie-openingen aan de城县kant. Voldoende ventilatie is essentieel om te voorkomen dat elektrische componenten falen.

Voorzorgsmaatregelen

Zorg ervoor dat het snoer zich nooit onder televisione-ontvanger bevindt.

Voorzorgsmaatregelen

Leun of sta nooit op de tevisie of standard, of drukr er niet plotseling tegenaan. Besteed speciale aanacht aan kinderen. Een ernstig letseI kan verooorzaakt worden indien het toestel valt.

Voorzorgsmaatregelen

Plaats uw television Niet op een onstabel karretje, standaard, plank of tafel. Een ernstig letsel aan een individu de schade aan de television kan veroorzaakt worden indien het valt.

Voorzorgsmaatregelen

Het is raadzaam om de stekker uit het stopcontact te halen wanneer de television-ontvanger langereijd Niet gebruikt worden. Minimum afstanden

Voorzorgsmaatregelen

Indien de télévisie ingebouwd worden in een compartment of soortgelijke bevizuizing,要去en de minimum afstanden gehandhafd worden. Warmte-ontwikkeling kan de levensduur van uw televisie verkoten en kan ook gevaarlijk়n.

02 Introductie

OPGELET

Knoei nooit met onderden binnenin de TV of andere instelknappen die nicht in deze handleiding beschreiben zijn. Alle LED-TV's zijn hoogspanning elektrische apparatuur.

Wanner u afstoft of er water aan het scherm, de kast, rond de knappen of aansluitingen komt, moet het netsnoer uit het stopcontact worden verwijderd. Veeg de TV af met een zachte, droge, stofvrije doek. Ontkoppel het netsnoer en de antennne/antennekabel tijdens onweer om schade aan uw TV en eventuele andere aangesloten apparaten te voorkomen. Alle reparations aan deze TV mogen alleen door gekwalificeerd TV-onderhoudspersoneel worden uitgevoerd.

Belangrijkste kenmerken

① Kan gebrukt worden als tevisie, beeldschem, pc-schem;
② Hoge helderheid, brede kijkhoek;
③ Tijdsverschuiving;

INSTALLATIE

• Plaats de TV zodenig dat er geen direkt zonlicht op het scherm schijnt.
• Totale duisternis of een reflectie op het beeldschem kan leiden tot vermoeide ogen.
  Zachte en indirecte verlichting worden aanbevolen voor meer kijkcomfort.
• Laat voldoende ruimte:tussen de tv en de muur om ventilatie möglichk te make.
• Vermijd uitzonderlijk warmeplaatsen om schade aan de kast of voortijdig falen van een component te voorkomen.
• Bedek de ventilatie-openingen nicht wanneer de tv in gebruik is.

④ HDMI-interface en SCART-interface;
⑤ NICAM;

Belangrijkste kenmerken

Panel	40"	48"
tv-system	PAL-B/G, I, D/KSECAM-B/G, D/K, LDVB-T,DVB-C,DVB-S2
Signaal videosystem	PAL/SECAM/MPEG2/MPEG4/H.264
Opslag aantal kanalen	5000(DVB-S2),510 (DTV),100 (ATV)
Ingang voedingsspanning	AC 100-240V 50/60Hz
Energieverbruik	78W	88W
Energieverbruik Stand-by	≤0.50W
Vermogen audio-uitgang	2 x 10W
Ingangs signaal	Analoge RGB(PC)x1; PC audio x1Hoge definitive multi-media interface (HDMI)x2Samengestelde-ingang x1Y/Pb/Prx1Scart-ingang x1CI x1USB x1LNBx 1Tuner x 1RF Co-Ax x 1
uitgangssignaal	Hoofdtelefoon x 1COAXIALx 1Scart-uitgang x1
Horizontale definitie (TV-lijn)	Samengestelde video-ingang >=350YPbPr >=400

DU-5 LED-achtergrundverlichte platte TV Gebruiksaanwijzing

PC

ONDERSTEUNDE MODUS

	RESOLUTIE	V.Freq. (Hz) H.	(KHz)Freq
1640x480		60	31.47
2	800x600	60	37.88
3	1024x768	60	48.36
4136x768		60	47.7
5	1280x1024	60	63.98
6	1920x1080	60	66.64

DU

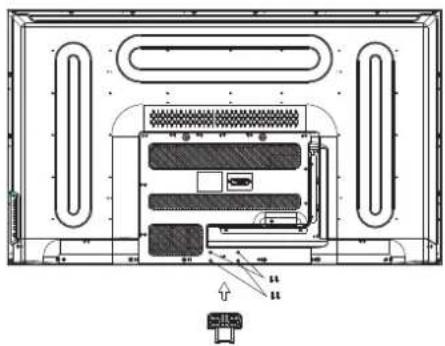

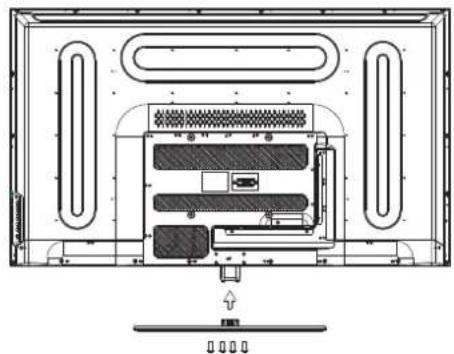

1. Plaats de tv, met het scherm maar beneden, op een vlakke ondergrond. Gebruik een doek om het scherm te beschermen. Plaats de kolom van de steunbasis op de onderzijde van de TV.

2. Bevestig de onderkant door de schroef stevig op de voet aan te draieren.

INSTALLATIE-OPMERKINGEN

Zoek een plek voor de tv in een kamer waar er geen rechtstreeks Licht op het scherm valt.
Totale duisternis of een reflectie op het scherm kan leiden tot vermoeidheid van de ogen.

Zachte en indirecte verlichting worden aanbevolen voor meer kijkcomfort.
Laat voldoende ruimteussen de tv en de muur om ventilatie mogelijk te maken.

Deze televiseietraiaa.u.b!

Vermijd uitzonderlijk warmeplaatsen om schade aan de kast of voortijdig falen van een component te voorkomen.

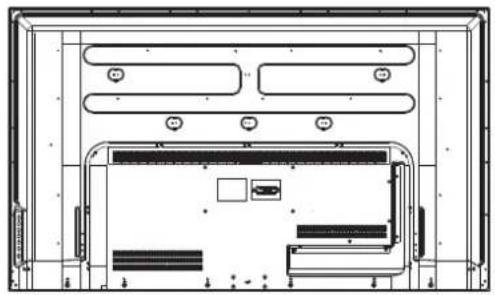

RICHTLIJNEN VOOR MONTEREN AAN EEN MUUR

Deze television kan als volgt aan de muur gemonteerd worden:

1. Plaats de LED-LCD-television op een stevige ondergrond. Plaats een zachte doeck over de voorkant van het scherm om het gegen eventuele schade te beschermen.

DU

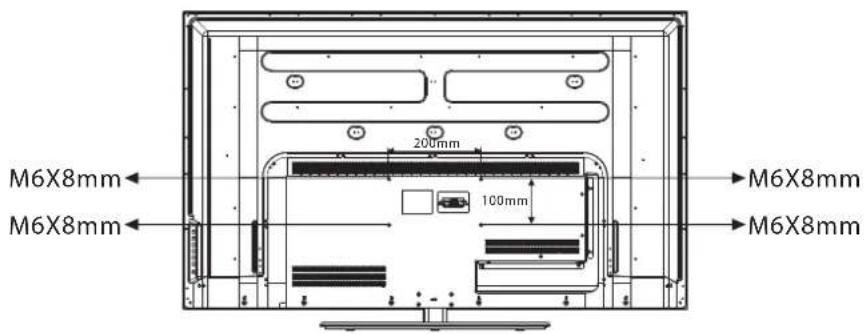

1. Gebruik de vier meegeleverde schroeven om de tv vast te zetten aan de wandbeugel (niet meegeleverd) via de vier VESA-standardgaten aan dechterzijde van de tevisie.

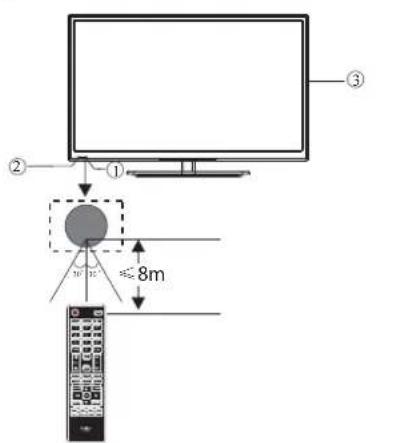

Het voorpaneel

1	Sensor van de afstandsbedieten.
2	LED-wijzer:
	ROOD: STANDBY.

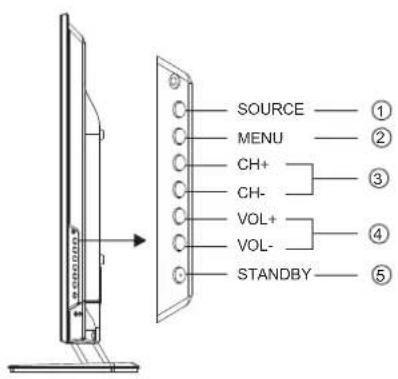

3 Toetsen.

1	BRON	Laat het brongingangsmenu zien.
2	MENU	Laat het hoofdtemenu zien.
3	CH+/CH-	In de TV-instellung, druk op CH+ of CH- om aar een hoger of lager kanaal te veranderen. In MENU, druk op CH+ of CH- om uit geselecteerde onderden te kiezen.
4	VOL+/VOL-	Aanpassen geluidsniveau.
		In MENU, past het onderdeel aan dat u geselecteerd hebft.
5	STANDBY

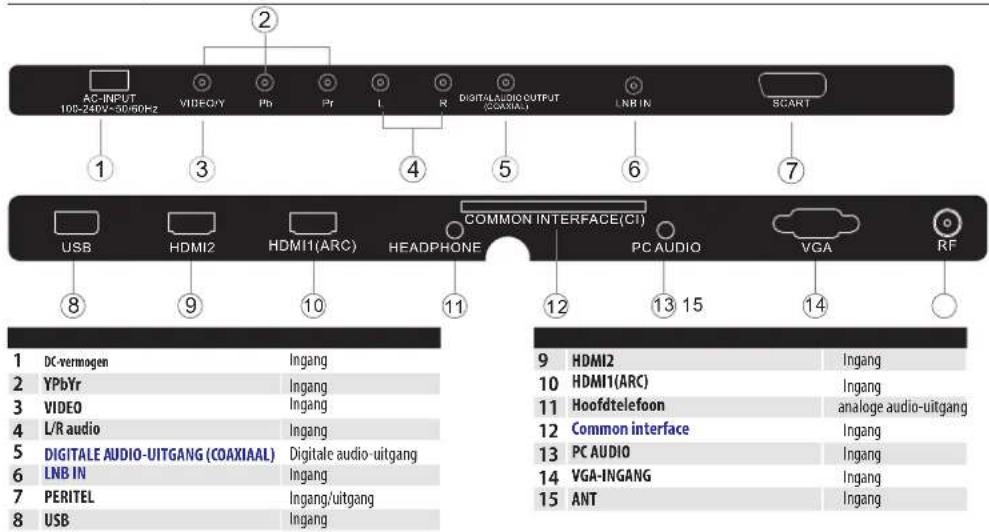

Achter/zijcontacten

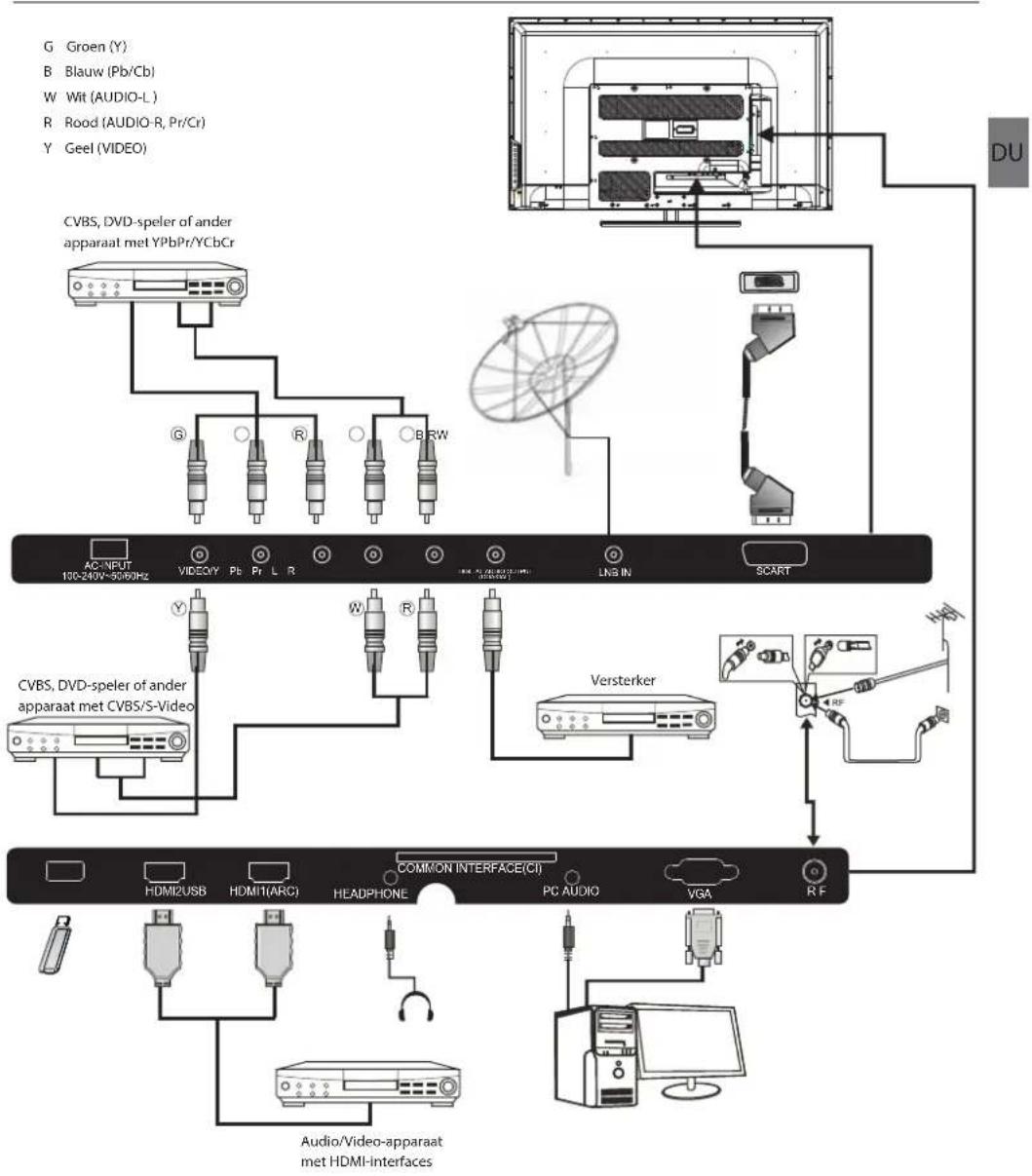

Aansluiten op uw Haier TV

Aansluiten op uw Haier TV

Een DVD-speler/set-top box satelliet- of kabelontvanger/spelconsole/PC of Laptop aansluten.

Er zijn verschilnde opties om een DVD-speler/set-top box satelliet- of kabelontvanger/spelconsole/PC of Laptop op uw TV aan te sluiten.

Optie1 SCART

Sluit een SCART-kabel (niet meegeleverd) aan vanaf de SCART-aansluiting op de TVaar de DVD-speler-of kabelontvanger of spelconsole.

Druk op de "SOURCE"-toets op de afstandsbediening om het apparat te selecteren dat met de SCART-kabel is aangesloten, gebruik de -toetsen om "SCART" te selecteren en druk op de OK"-toets. Opmerking: De TV za standarde de SCART-aansluiting instellen wonneer de TV worden ingeschakend.

Optie 2 HDMI

0 Als het apparaat waarop u wilt aansluiten is ingeschakeld, schakel eerst het apparaat UIT.

Sluit een HDMI-kabel (niet meegeleverd) aan vanaf de HDMI-aansluiting op de TV waar de DVD-speler-of kabelontvanger of spelconsole.

1 Schakel het apparaat in dat u net op de TV heb e aangesloten.

Druk op de "SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de HDMI-kabel is aangesloten, gezruik de▼▲"-toieten om "HDMI" te selecteren en druk op de "OK"-toets.

Optie 3 AV Audio Visual (Geel/wit/rood)

Zorg ervoor dat zowel de TV als het apparaat voor het aansluiten zijn uitgeschakeld.
Sluit de AV-kabel (niet meegeleverd) aan vanaf de video- (geel) en audio-aansluitingen (wit, rood) op de TV maar de DVD-speler of spelconsole enz.
Druk op de "SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de AV-kabel is aangesloten, gebruik de -toieten om "AV" te selecteren en druk op de OK"-toets.

Optie 4 COMPONENT

(Groen/blauw/rood) + (wit/rood)

0 Zorg ervoor dat zowel de TV als het apparaat voor het aansluiten zijn uitgeschakeld.
Sluit de kabels (niet meegeleverd) aan vanaf de "COMPONENT IN"-aansluitingen Y, Pb, Pr (groen, blauw, rood) en L-Audio-R (wit, rood) op de TV maar de DVD-speler of spelconsole enz.
Druk op de "SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de COMPONENT-kabel is aangesloten, gebruik de -toieten om "YPbPr" te selecteren en druk op de OK"-toets.

Optie 5 VGA (15pins Sub-D)

Sluit een VGA-kabel (niet meegeleverd) aan vanaf de VGA-aansluiting op de TVaar de PC/Laptop.
Druk op de "SOURCE"-toets op de afstandsbediening om de PC/Laptop te selecteren dat met de VGA-kabel is aangesloten, gebruik de -toetsen om PC" te selecteren en druk op de OK"-toets. Opmerking: VGA is alleen video. Voor audio van uw PC/Laptop moet u een aparte kabel vanaf de PC-Audio (3,5 mm bus) op de hooftelefoonaansluiting op uw PC/Laptop (3,5 mm bus) aansluiten.

Optie 6 USB

1 De meeste USB-sticks hunnen op uw TV worden aangesloten en sommige digitale camera's hunnen ook werken.

Sluit de USB-stick (niet meegeleverd) of een USB-kabel (niet meegeleverd) aan op de TV.

Druk op de "SOURCE"-toets op de afstandsbediening om het USB-apparaat te selecteren dat op de TV is aangesloten, gebruik de▼▲"-toetsen om "USB" te selecteren en druk op de "OK"-toets.

Opmerking 1: Alleen * jpg en *.mp3 bestanden zullen werken, andere bestandstypen zichniet gegarandeerd en hunnen möglichn Niet werken. Opmerking 2: Apple iPhones en iPods zichniet met uw TV compatibel.

Opmerking 3: Wanneer u een aparata op de USB-aansluiting aansluit, houd de lengte van de USB-kabel zo kort möglichk.

Optie 7 HOOFDTELEFOONUITGANG

Steeke de stekker van de hoofdtelefoon in de hoofdtelefoonaansluiting op de TV. De luidsprekers van de TV zich nu uitgeschakeld (gedempt). Daarnaast kunt u ook exter luidsprekers aansluiten, indien nodig.

Optie 8 DIGITALE AUDIO-UITGANG (COAXIAAL)

COAXIAAL is een digita audiooverbinding gebruikt voor het over korte afstanden aansluiven aan audioapparatuur, bijvoorbeeld thuistheaters en andere digita HiFi-systemen. Het signala worden doorgegeven over een coaxiale kabel met RCA-connectors.

Zorg ervoor dat zowel de TV als het apparaat voor het aansluiten zich uitgeschakeld.

Sluit de AV-kabel (niet meegeleverd) aan vanaf de COAXIAAL-aansluiting op de TV het het geluidssysteme van het theuistheater of digital HiFi-system enz.

Optie 9 LNBINGANG

Sluit de satellietkabel aan op de LNB Poort op de awhilezie.de.U kunt de motor hierna inschaken. Druk op "Source" om op DVB-S2 modus te schakenen en start de kanala scan.

GEMEENSCHAPPELIJKE INTERFACE

De gemeinschappelijk interface-gleuf (common interface of CI) is ontworpen om de conditionele toegang-module (CA) en smartkaart te aanvaarden, dit om het mogelijk te makeen om maar betaal-ty en aanvullende Diensten te kijken. Neemt u contact op met de installmenteur van de Common interface voor meer informatie betreffende modules en abonnementen. Let op, CA-modules en smartkaarten zijn geen optionele accessoires van ons.

Waarschuwing

• Schakel uw tv uit voordat u een module in de gemeenschappelijkke interface-gleuf stopt.

1 Plaats de CAM er correct in, stop daarna pas de smarktaart in het Cl-sleuf dat zich aan de zijkant van de tv bevindt.

Schakel de tv in, op het scherm zal een bericht verzchijnen indien de CA-module gedetecteerd worden. Wacht enkeleogenblicken tot die kaart geactiveerd is.

CI Module Toegevoegd

Druk op de MENU-toets en drukervolgens op de toetsen om de CI informatatie-optie te selecteren.

Gedetailleerde informatie over de Cl-kaart die in gebruik is, worden weergegeven.
D Druk op de OK-toets om het kaartmenu te openen. Wij verwijdenaar de modulehandleiding voor het instellen van de details.
6 Wanneer de module verwijderd is, za het volgende bericht op het scherm verschijnen:

DU

CI Module Verwijderd

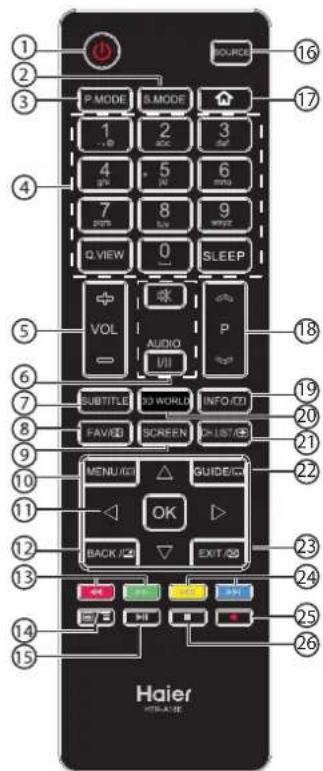

03 Afstandsbediening

Toets Beschrijving
1	(1) (Aan/Uiit) Indrukken om de TV in of uit te schakelen.
2	S.MODE Indrukken om de geluidmodus te selecteren.
3	P.MODE Indrukken om de beeldmodus te selecteren.
4	0-9 Indrukken om een kanaalnummer of wachtwoord in te voeren.
	Q.VIEW Indrukken om maar het LAST bekeken kanaal te schakelen.
	SLEEP Indrukken om de sloaptimer in te stellen.
5	VOL +/- Indrukken om het volumeniveau aan te passen.
6	(€ (Dcmp) Indrukken om het geluid in of uit te schakelen.
	AUDIO(I/II) Indrukken om Mono, Nicam stereo voor ATV-kanalen te selecteren. Audiotaal selecteren voor DTV-kanalen.
7	SUBTITLE Indrukken om de ondertitelting in of uit te schakelen.
8	FAV/® Indrukken om de lijst met favoriete kanalen te openen. In teletekstmodus, indrukken om een pagina te bevriezen.

9	SCREEN	Indrukken om de aspectverhouding van het scherm te wijzigien.
10	MENU/	Indrukken om het schermmenu te openen. In teletekstmodus, indrukken om de INDEX-pagea te openen.
11	▲▼▲	Indrukken om het schermmenu te navigeren.
		Indrukken ter bevestiging van een selectie.OK
12	BACK/	Indrukken om terug te keren maar het vorigescherm.In teletekstmodus, indrukken om de mixmodus te openen.
13	(achteruit) (vooruit)	Indrukken om vooruit of terug te spoelen. afspelen in multimediamodus.
14	/	In teletekstmodus indrukken om de teletekstpagea te openen of sluiten.
15	( start/pauze)	Indrukken om af te spelten/te pauzeren in multimediamodus.
16	SOURCE	Indrukken om de lijst met ingangsbronnen te openen.
17		Geen functie.
18	P / /	Indrukken om van kanaal te wisselen.
19	INFO/	Indrukken om de kanaalformatie waar te geven. In teletekstmodus indrukken om verborgen informatiete to nthullen.
20	3D WORLD	Deze modellen ondersteunen geen 3D-functions.
21	CH LIST/	Indrukken om de kanaallist te openen. In teletekstmodus indrukken om het boeld te wisselen tussen boven, onder en volledig.
22	GUIDE /	Indrukken om de elektronische programmagids in TV-modus te openen. Indrukken om een subpagina in de teletekst te openen.
23	EXIT/	Indrukken om het schermmenu te sluiten. In teletekstmodus, indrukken om de tekst te verbergen.
24	(voriege) (volgende)	Indrukken om het vorige of volgende bestand te selecteren.
25	(REC)	Indrukken om het TV-programma op te nemen dat u momenteel bekijken in DTV-modus.
26	(stop)	Indrukken om de multimediaeergave te stoppen.

Plaats de batterijen in de afstandsbediening

1. Verwijder het batterijklepje.

1. Plaats 2 AAA 1,5V batterijen in het compartmenten en let erop dat de polariteit (+ of-) van de batterijen overeenkomt met de polariteitsmerken op de afstandsbedingien.
2. Monteer het batterijiekleje. Vervan de batterijen wanneer uw tv de volgende symptomen begint te vertonen: bediening is instabil of onregelmatif, soms werkt de tv Niet met de afstandsbediening. Ommerking:
   1) Alkaline-batterijen worden aanbevolen.
   2) Verwijder de batterijen als ze leeg zijn of als de afstandsbediening langere ijt碍en bueigrukt worden.

TELETEKST

Teletekst is een informatiesystem dat door bepaalde zenders uit gezonden worden en geraadpleegd kan worden zoals een krant. Het biedt ook toegang tot onterteling voor kijkers met gehoorsproblemen of die Niet vertrouwd zijn met de taal van een uitzending (kabelnetwerken, satellietkanalen enz.).

Druk op:	U verkrijgt:
TEKST	Dit worden geleukt om de teletektst-optie op te openen of te verlaten. De inhoud worden tewegegeven in een liest van pagina's die geraadpleegd kan worden. Elke pagina heeft een overeenkomstige 3-cijferig paginanummer. Als het gekozen kanaal geen teletektst uitzendt, za de aanuiding 100 zijn en het scherm zar leeg blijven (in dit geval kiest u een ander kanaal voor teletektst).
EEN PAGINA SELECTEREN	Voer het nummer van de gewenste pagina met de 0 t/m 9 toetsen in of met de pijlen omhoog/omlaag. Bijvoorbeeld: voor pagina 120, kiest u 120. Het nummer verschijnt in de linkerbovenhoek, de teller draait en hierna worden de pagina weergegeven. Herhaal deze handled om een andere pagina te bekijken. Als de teller blijft zoeken, betekent dit dat de pagina Niet uit gezonden worden. Selecteer dan een ander nummer.
DIRECT TOEGANG TOT RUBRIEKEN	Gekleurde toetsen bevinden zich aan de onderkant van het scherm. De vier gekleurde toetsen worden geleukt om de overeenkomstige rubrieken of pagina's te openen. De gekleurde velden knippenen wanner de rubrik of de pagina nog Niet beschikkaar is.
INDEX	Dit LAST u terugkeren maar de Inhoud (meestal pagina 100).
SUB PAGINA	Bepaalde pagina's bevatten sub-pagina's die automatisch achtereenvolgens weergegeven worden. Deze toets worden geleukt om te stoppen dat de sub-pagina de overname hervat. De aanduiding verschijnt links bovenaan.
VASTHOUDEN	De pagina bevriezen.
ONTHULLEN	Het weergeven of verbergen van informatie (oplossingen bij spelletjes).
MIX	Teletektst, programme, beeld worden samen weergegeven.
VERLATEN	Verlaat de teletektst.
GROOTTE	Het beeld wisselen� boven, onder, volledig.

04 DEWERKING

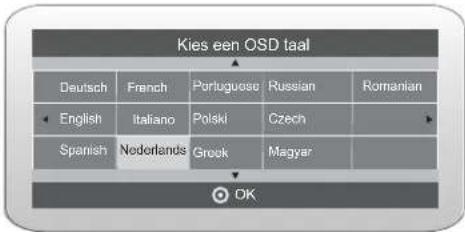

Installategids

De installmentegids verschijnt enkel wonneer de TV voor de eerste koer gezruikt worden of terug is ingesteld op fabrieksinstellungen.

1).Druk op de 一 一 一 一 -knuppen om in het menu te navigieren en de instelingen te wijzigen. Druk op de "OK-knop om te bevestigen. Selecteer de gewenste taal,voor de weergave op het menu.

Hetstandaard paswoord is 0000.

"Home"-of "Shop"-modus
Wanner het toestel voor het eerst worden ingeschakend, za het "Initialisatie" instellungenmenu verschijnen. Nadat de OSD-taal is ingesteld, kunt u kiezen uit "Shopmodus" en "Homemodus". Wanner het scherm het volgende instelleningsmenu tont en de cursor op "homemodus" blijft, kunt u op drukken om aan te passen en "OK" gebruiken om het menu te openen.

Als "Shopmodus" is geselecteerd, za het volgende menu worden weergegeven.

Selecteer "OK" om het volgende dialoogmenu te openen.

Selecteer "Annuleren" om terug te keren hier het "Initialisatie" instellingsmenu, en de cursor za op de optie "Homemodus" blijven. Selecteer het om hier het volgende menu te gaan en uw land te kiezen.

2). Druk op de"▲▼"knoppen om "DVB-T/DVB-C/DVB-S2" te selecteren en druk nervvolgens op de "OK"knop om te bevestigien.

a. Als u DVB-T selecteert, is de volgende stap het selecteren van het afstemtype en land, druk verzvolgens op de "OK"-knop om het afstemmen te starten.

b. Als u DVB-C selecteert, is de volgende stap het configureren van het DVB-C-syseem zoals
Scantype/Frequentie/Netwerk ID/Symbool(KS/S), druk verwolgens op de "OK"-knop om maar het selectienu van de afstemtype en land te gaan, deze stap is hetzelfde als bij DVB-T, selector het afstemtype (DTV/ATV). Kies het juiste land, druk op de "OK"-knop om het afstemmen te starten.

DU-15 LED-achtergrundverlichte platte TV Gebruksaanwijzing

c.Als u DVB-S2 selecTeert, kunt u de standaard DVB-S2 kanaallijst laden o een neue kanaalscan starten.

3). Het kanaalafstemmen zal beginnen. Deze bewerking kan tot eheule.Diedisplay zal de voortgang van het afstemmen en het aantal gezonden kanalen weergeven.
4). Als u het ATV-afstemmen wilt overslaan, druk op de "MENU"-knop om het afstemmen te onderbreken. Een pop-up-schem zal worden weergegeven, druk op de"knop om "YES" te selecteren om te bevestigen. Vervolgens gaat urechtstreeks waar DTV-afstemmen. U kunt de bovenstaande stap herhalen als u ook de DTV-afstemmen wilt overslaan. Een installmente herinnering verschijt de volgende keer dat u de TV inschakelt.
5).Nadat het afstemmen voltooid is, zijn de kanalen gerangschikt in een vooraf ingestelde volgorde. Als u kanalen wilt overslaan, wijzig de vooraf ingestelde volgorde of hernoem kanalen, selecteer "Programme" bewerken onder het "Channel"-menu.

6)

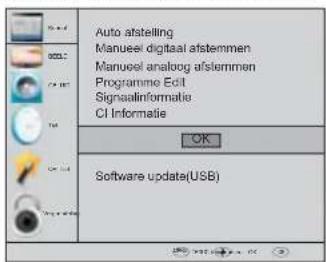

1.KANAAL MENU

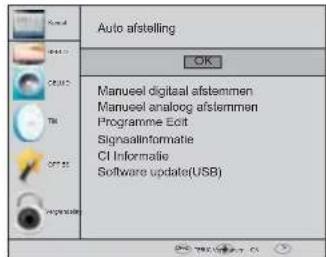

1.1) Automatisch afstemmen (DVB-T)

1). Druk up de "MENU"-knop en druk verzolgens op de ^ -knuppen om het "Channel"-menu te selecteren en druk verzolgens op de OK"-knop.
2). Druk op de" Moppen om "Auto Tuning" te selectoren en druk verwolgens op de "OK" knop.

DU

3). Dvckp/DA"enppen om te selectoren. Selecteer "DVB-T" en druk verzolgens op de "OK"-knop om te bevestigten.

4). Druk in het "Afstemtype" nu op de" -knappen om ATV/DTV/DTV + ATV te selecteren. Druk op de" knop en druk vervolgens op de" knpen om het land waar u de TV zult gebruiken. Druk op de "OK"-knop om te bevestigen.

5) Het kanaalafstemmen za beginnen. Deze bewerking kan tot aikid, faindtay z de voortgang van het afstemmen en het aantal gewonden kanalen weergeven.
6). Als u het ATV-afstemmen wilt overslaan, druk op de "MENU"-knop om het afstemmen te onderbreken. Een pop-up-schemz kal worden weergegeven, druk op de"knop om YES" te selecteren om te bevestigen. Vervolgens gaat urechtstreeksaar DTV-afstemmen. U kunt de bovenstaande stap herhalen als u ook de DTV-afstemmen wilt overslaan. Een installmente herinnering verschijnt de volgende keer dat u de TV inschakelt.
7). Nadat het afstemmen voltooid is, zich de kanalen gerangschikt in een vooraf ingestelde volgorde. Als u kanalen wilt overslaan, wijzig de vooraf ingestelde volgorde of hernoem kanalen, selecteer "Programme" bewerken onder het "Channel" menu.

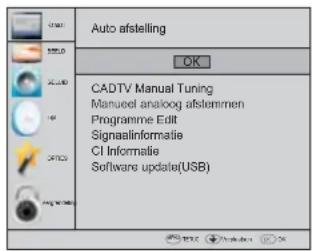

1.2) Automatisch afstemmen (DVB-C)

1). Druk op de "MENU"-knop en druk verwolgens op de"Ankoppen on het "Channel"-menu te selectoreren en druk verwolgens op de "OK"-knop.
2). Druk op de "▲▼"-knuppen om "Auto Tuning" te selecteren en druk verwolgens op de "OK"-knop.

3). Druk op de "▲▼"-knuppen om "DVB-T/DVB-C/DVB-S2" te selecteren en druk verwolgens op de "OK"-knop om te bevestigten.

4).Druk op de -knuppen om"Scantype/Symbool (KS/S)"te selectoren en druk vervalgens op de "OK"-knop om te bevestigten.

5). Druk in het "Afstemtype"-menu op de knappen om ATV/DTV/DTV + ATV te selecteren. Druk op de "kpop en druk cervolgens op de
-knoppen om het land waar u de TV zult gebruiken. Druk op de "OK"-knop om te bevestigen.

6). Het kanaalafstemmen zal beginnen. Deze bewerking kan toctckntoDudyslay zal de voortgang van het afstemmen en het aaantal gefonden kanalen weergveen.
7). Als u het ATV-afstemmen wilt overslaan, druk op de "MENU"-knop om het afstemmen te onderbroken. Een pop-up-scherm za worden weergegeven, druk op de"
"knop om "YES" te selecteren om te bevestigen. Vervolgens gaat urechtstreeks naart DTV-afstemmen. U kunt de bovenstaande stap herhalen als u ook de DTV-afstemmen wilt overslaan. Een Installatie herinnering verschijnt de volgende keer dat u de TV inschakelt. 8). Nadat het afstemmen voltood is, zichn de kanalen gerangschrift in een vooraf ingestelde volgorde. Als u kanalen wilt overslaan, wijdig de vooraf ingestelde volgorde of hernoem kanalen, selectorie "Programme bewerken onder het Channel"-menu.

OPMERKING:

Alle kanalen met inbegrip van ATV, DTV en Radio kuren in een koer worden afgestemd, als het afstemtype DTV + ATV is.

Alle opgeslagen zenders zullen na het automatisch afstemmen verdwijnen.

Na het automatisch afstemmen, za het kanaal waar het eerste DTV-kanaal overslaan.

1)Druk op de toets MENU, gebruik verzolgens de toetsen om het menu CHANNEL te selecteren en druk op de toets OK.

2)Gebruik de toetsen om Auto Tuning te selectoren en druk verzolgens op de toets OK.

3)Gebruik de toetsen om DVB-T/DVB-C/ DVB-S2 te selecteren. Selecteer DVB-S2 en druk cervolgens ter bevestiging op de toets OK

4)Druk op de BLAUWE toets om een neue kanaalscan te starten; Druk op de toets Exit om de kanaalscan over te slaan en de standard kanaalijst te laden.

2.1) DTV handmatig afstemmen (DVB-T)

1). Druk op de "MENU"-knop en druk verzolgens op de"Anppen om het Channel"-menu te selectoreren en druk verzolgens op de "OK"-knop.
2). Druk op de "▲▼"-knoppen om "DTV Manual Tuning" te selecteren en druk cervolgens op de "OK"-knop.

3). Het "DTV Manual Tuning"-scherm zal verschijnen. Druk op de"oppen om het gewenste UHF-

kanaal te selecteren en druk verrolgens op de "OK"-knop om het zoeken van dat kanaal te beginnen. Wanner het signala is afgestemd, za het beeld en de signalsterkte op het scherm worden weergegeven.
4). Druk op de "MENU"-knop om maar het hoofdmenu terug te keren.
5). Druk op de "EXIT"-knop om het menu te verlaten.

2.2)DTV handmatig afstemmen (DVB-C)

1). Druk op de "MENU"-knopen druk verzolgens op de "▲"koppen om het "Channel"-menu te selecteren en druk verzolgens op de "OK"-knop.

2). Druk op de "▲▼"-knopen om "CADTV Manual Tuning" te selectoren en druk cervolgens op de "OK"-knop.

DU

3). Het "CADTV Manual Tuning"—schern zal verwischijnen. Druk op de▲Roppen on "Frequency/Symbol
(Ks/s/QAM Type QAM"te selecteren en druk verwolgens op de "OK"-knop om het zoeken van dat kanaal te beginnen.
Wanneer het signaal is afgestemd, za het beeld en de signalsterkte op het scherm worden weergegeven.
4). Druk op de "MENU"-knop om maar het hoofdmenu terug te keren.
5). Druk op de "EXIT"-knop om het menu te verlaten.

3.DVB-S2 Bediening

3.1Eerste Keer Installatie

Druk a.u.b. op de brontoets om het ingangsmenu te openen, gebruik de navigatietaeuten DVB-S2 te selectoreren en druk verzolgens ter bevestiging op de toets OK.De Kanaalijst voor ASTRA is al geinstalleerd. Alles is nu gereed om TV te kijken.

Opmerking

Als u verschilnde satellieten gebruikt, volg dan a.u.b. de instructeurs voor de systeeminstellenen om de satelliet in te stellen. Als umeer dan een satelliet gebruikt, dient u de satellieten toe te wijzen aan de juiste DiSEqC-LNB die in uw satellietinstallatie worden gebruikt.

3.2 Satellietbeheer

De satellietinstellungen configureren.

Satellletlijst: Druk op / om een satelliet te selecteren en deinstallingen ervan rechts wee tergevenLNB Type:Druk op / OK om de lijst met LNB Types te openen die wordt weergevegen als frequencies van de lokale oscillator. Uknt frequencies ook invoeren d.m.v.Gebruiker Enkel, Gebruiker Dubbel onder in de lijst.

LNB Vermogen: Druk op om het LNB vermogen in te stellen.

22K: Druk op om de 22K in of uit te schakelen, wat automatisch is ingesteld wanner het LNB Type de dubbele lokale oscillator is.

DEWERKING

Toonburst: De to	onburstwisselaar inschakelen of uitschakelen.
DiSEqC1.0:	Selecteer de juiste poort tot op 4 voor de juiste LNB.
DiSEqC1.1:	Selecteer de juiste poort tot op 16 voor de juiste LNB.
Motor:	Druk op LINKS/RECHTS om DiSEqC1.2 of DiSEqC1.3 te selecteren. Druk verwolgens op OK om het menu te openen en de positie in te stellen.
DiSEqC1.2:	Beweeg de motor maar een goede positie om het signala te vergrendelen.
DiSEqC1.3:	Beweeg de motor op basis van de lokale posities en satellietposities.

Motorinstellungen:	Selecteer DiSEqC en druk op OK om te openen.
Automatisch bewegen:	Druk op LINKS/RECHTS om maar het Westen/Oosten te bewegen. Het za automatisch worden gestopt zodra het signala is vergrendeld.
Blijven bewegen:	Druk op LINKS/RECHTS om maar het Westen/Oosten te bewegen. Het za blijven bewegen totdat u het stocht.
Stapsgewijs [1] bewegen:	Druk op LINKS/RECHTS om slechts een stap te bewegen.
Positie opslaan:	De huidige motorpositie opslaan.
Goaar Positie:	Druk op LINKS/RECHTS om maar de opgeslagen positie te gaan.
Goaar Referentie:	Alle posities lately rusten.
Goaar X: Goaar	de positie berekend via de lokale posities en satellietposities.

3.2.1 Satellietinstellungen

Satellieten toevoegen:Druk op de RODE toets om een neue satelliet toe te voegen, u dient hier bij een unieke longitude in te voeren en de satellietnaam te bewerken met het virtuele toetsbord.

Satellieten bewerken:Druk op de GROENE toets om de gemarkeerde satelliet te bewerken.

Satelliet wissen:Druk op de GELE toets om de gemarkeerde satelliet te wissen.Druk op OK om te bevestigen.

3.2.2 Transponder

Druk op GUIDE om van lijst te wisselen en de transponders van de gemarkeerde satelliet wee ter te geven. U kunt ook op GUIDE drukken om weer terug te keren waar de satellietlijst.

Transponder toevoegen:Druk op de RODEtoets om een neue transponder toe te voegen. U kunt geen

bestaande TP onderdezelfde satelliet opslaan.

Transponder bewerken:Druk op de GROENE toets om de gemarkeerde transponder te bewerken. U kunt geen bestaande TP onderdezelfde satelliet opslaan.

Transponder wissen:Druk op de GELE toets om de gemarkeerde transponder te wissen. Druk op OK om te bevestigen.

Enkele Transponderscan:Druk op BLAUw om het menu met scaninstallingen te openen. Configureer de installingen en druk verwolgens op OK om de scan te starten.

Multi-Transponderscan:Druk op OK om transponders met de markings"√" te selecteren en druk verwolgens op BLAUw om het menu met scaninstellingen te openen. Configureer de instillingen en druk verwolgens op OK om de multi-transponderscan te starten.

3.2.3 Kanaalscan

Enkele Satellietscan:Druk op BLAUw om het menu met scaninstallingen te openen.

Scanmodus: Druk op om standard te selecteren, voor een scan van de standard ingebouwd transponders, Blinde Scan en Netwerk, welke scannen met NIT aan.

Met encryption: Druk op 一 / 一 om Alle Kanalen of FTA Kanalente selecteren;

Servicetype: Druk op om ALLES, DTV of Radio te selecteren. Druk op OK om met de bovengenoemde instellengen te starten met scannen.

Multi-Satellietscan:Druk op OK om satellieten met de markings "√" te selecteren en druk cervolgens op BLAUW om het menu met scaninstellenen te openen. Druk na de configuratie Zoals die van de enkele satellietscan op OK om de multi-satellietscan te starten.

3.3 Programma bewerken

U dient het menu Programma Bewerken te openen om uw programmavoorkeur in te stellen (overslaan, favoriet, verplaatsen of wissen).

Een TV- of Radioprogramma wissen

Selecteer het programme en druk verwolgens op de RODE toets om het kanaal te wissen.

Een TV- of Radioprogramma verplaatsen

Selecteer het gewenste programme en druk verwolgens op de GELE toets. Druk op / om het programme teverplaatsen. Druk ter bevestiging nogmaals op de GELE toets.

Een TV- of Radioprogramma overslaan

Selecteer het programme dat u wilt overslaan en druk op de BLAUW toets. Een overslaansymbooltje za verschijnen. Het programme worden gemarkeerd als programme dat wordt overgeslagen.

Favorite Programma instellen

Druk op / om het programme te selecteren, druk op de toets FAV, en 心 zal rechts van het programme versuschijnen. Selecteer het FAV programme, druk nogmaals op de toets FAV, u kut de FAV ook annuleren, dan zaverdwijnen. Nadat uw favorietengroep eenmaal is gecreered, kut u op de toets FAV drukken om uw favoriete kanaal direct te openen.

Het toont de signaalkwaliteit en het signaalbereik van het geselecteerde kanaal.

3.5 CI informatatie

Dit toont informatatie over de Cl-kaart aangesloten op de TV.

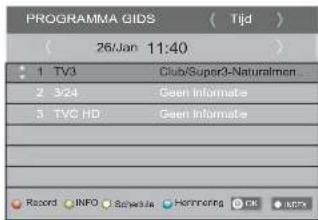

De EPG is gids op het TV-schem waar in de geplande programma's voor de komende zevenragen voor elk afgestemd kanaal staan.

Druk op de toets GUIDE op de afstandsbediening om de gids te openen. Het toont een lijst met de huidige programma's.

Selecteer "Program Guide"en druk op / om te wisselen:tussen Tijd/Kanaal.

U kunt de / toets gebruiken om het gewenste programma te selecteren.

Tijd: Een overzicht zal verschijnen van de uitzending op de geselecteerde datum en huidigeijd van de programme's.

• Selecteer de "Date/Timer" display en druk op / om de datum te wijzigen.

Kanaal: Een overzicht za verschijnen van de uitzending van het geselecteerde kanaal op de dag die u erder hebt ingevoerd.

• Selecteer de programmadisplay en druk op / om van kanaal te wisselen.

Herinnering: Gebruik de BLAUWE toets om de herinneringinstelling te openen. Druk op "OK"om de gemaakte instellen gen te bevestigen.De gemaakte instellen gen zullen in uw schemalijst worden opgeslagen.

Opnemen: Gebruik de RODE toets om de opname-instelingte openen. Druk op "OK"om de gemaakte

instellen te bevestigen. De gemaakte instellenen zullen in uw schemalijst worden opgeslagen.

Info: Gebruik de GROENE toets om informatatie wee ter te geven over de geselecteerde uitzending.

Schema: Gebruik de GELE toets om de schemalijst met uw opname- en herinneringinstellenen te openen.

Geseleterde onderwerpen konnen worden gewist met de "RODE"toets.

4) ATV handmatig afstemmen:

U kunt het geluidsysteme veranderen om maar analoge tvkanalen te zoeken en fjir af te stellen, sla hierma de kanalen op die u geselecteer heeft.

OPMERKING:

Druk op de rode toets van teletekst om de kanalen na handmatige afstemming op te slaan.

U kurz elk programma verwijderen, hernoemen, verplaatsen, overslaan, ook FAV (favorieten).

DEWERKING

Verwijderen

Druk op de rode toets van teletekst, hetrogramma waar de cursor zich bevindt, za verwijderd worden.

Hernoemen:

Alleen ATV-programma's kunnen hemoemd worden. Verplaats de cursor naat het programme, druk op de groene toets van teletekst om het programme te hemoemen.

Druk op ▲om de karakters te kiezen. Druk op ▲om de cursor te verplaaten.
Druk op de menu knop om het bewerken af te sluiten. Drukvervolgens op UIITGAAN om het menu te verlaten.
Opmerking: ATV-programma's kunnen alleen een naam van 5 karakters hebben.

Verplaatsen

Gebruik de pijtoetsen om het kanaal dat u wilt verplaatsen te selecteren. Druk verrolgens op de gele toets om de verplaatsfunctie te selecteren. Wanner derze actief is, gebruikt u de pijtoetsen om het kanaal te verplaatsen en daarna OK om dit te bevestigen.

Overslaan

Druk op 已 het programme te kiezen, drukt u hierna op de blauwe toets van teletektst om dit programme over te slaan. 念 za aan de rechterkant van het programme verschijnen. Kies het programme dat overgeslagen moet worden, druk nogmaals op de blauwe toets. U kunt overslaan annuleren. 念 dan verdwijnen.

Favoriet

Druk op het programma te kiezen. Druk op de FAVtoots, zal aan de rechterkant van het programma versuschijnen. Kies het favoriete programma en druk nogmaals op de FAV-toets. U kunf FAV annuleren, zal dan verwijnen.

Zodra uw favoriete gpie is aangemaakt, kunt u snel toegang krijgen tot uw favoriete kanaal door op de FAVtoets te drukken.

6).Cl-informatie: (optioneel)

Dit menu kan de informatie over de gemeenschappelijk interface kaart (CI-kaart) weergeven.

2.BEELDMENU

Het tweede deel van het MENU is het BEELDMENU. U kutn hier effect geven aan het beeld zoals contrast, helderheid enz.

OPMERKING:

1).Tint is alleen beschikbaar voor het NTSC-sytem. 2).Er zijn vier kleurtemperatuurinstellen die geselecteerd konnen worden,medium,warm,koel,gebruiker.
3). Beelld (screen) is beschikbaar in de PC-optie die de horizontale positie, vertikale positie, grotte en fase kan aanpassen.

3. GELUID MENU

Het derde deel van het MENU is het GELUIDMENU.
U kunth hier het geluideffect aanpassen zoals hoge en lage tonen, balans enz.

Opmerking:

Auto volume: dit is alleen beschikbaar als het ingangssignaal te groot is of het geluid vervalst worden.

4.TJD MENU

Het vierde onderdeel van het MENU is het TIJDSMENU. U kunt hier de klok, het vermogen aan/uitijd, de slaaptijd enz. aanpassen.

OPMERKING:

Indien er 15 minuten geen signaal aanwezig is, za de tv waar de automatisch sleapinstelling schakelen (auto sleep) als deze op AAN (on) ingeschakeld is. De kloktijd kan verkragen worden via het DTV-systeme auto.

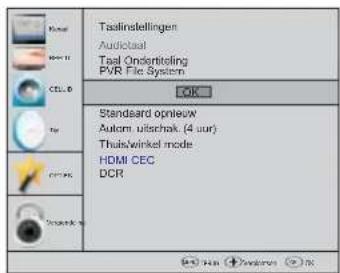

5.INSTEL MENU

Het vijfde deel van het MENU is het INSTELMENU. Hier kurz u de menutaal, gesproken taal, ondertiteling enz. instellen.

Automatische uitschakelen

1. Als na 4(uur vanaf het inschakenen geen wilzigingen aan de TV worden aangebracht, bijvoorbeelde geen kanaal of volume verandered, za del TV het automatische uitschakelproces starten.En pop-up-venster zal verschijnen op het scherm.

Secondenlotautomuitschak Drukpopenwillekeurige toets om te annuleren

Na 150 seconden schaktelt de TV automatisch overaar standby.Druk op een willekeurige knop op de afstandsbediening om het automatisch uitschakene te annuleren.

1. Om het automatisch ultschaken te annuleren, selectorie "Automatic power-down (4H)" in het optiemenu en druk op "Ok".Een pop-up-bericht "Are you sure you want to enable automatic powerdown?" za verschijnen.

Gebruk de rechtter pijltoets om "NO"te selecteren. Het TV-schem krert naar het optionen terug en de "Automatic power-down (4H)"-optie zal verschijnen. Automatic power-down(4H) OFF Om na 4aar naar automatisch uitschaken terug te keren, herhaal het bovenstaande maar gebruik de linker pijltoetsom "YES"te selecteren.

In het PVR-file systemdenu kutn u de USB-schijf instellen voor PVR (personelijkke videorecorder).

OPMERKING:

Fabrieksinstellungen (restore factory default) zal alle programma's en wachtwoorden verwijderen.

6. KINDERSLOT MENU

Het zese de onderdeel van het MENU is het KINDERSLOTMENU. U kunt het systeem op slot zetten, een wachtwoord aanbrengen, programma's blokkeren en ouderlijk begeleiding instellen. Zodra u het kinderslotsysteme heeft ingeschakend, kut u geen kanalen meer zoeken of programma's wijzigen.

OPMERKING:

Het standardwachtwoord is 0000. Indien u het wachtwoord vergeet,kest u gebruik maken van het superwachtwoord: 9443.

Blokkeer programma (block program): druk op om het programme te kiezen, druk op de groene toets van teletekst om het programme te blokken. Indien u het programme wilt deblokkenen, gaat u dan hier het hoofdmenu, geeft het wachtwoed in, drukt hierna nogmaals op de groene toets. Ouderlijk toezicht (parental guidance): Druk op om de waardering te kiezen.

Het EPG-menu worden gebruikt om na te kijken wat er wordenuit gezonden op DTV of de radio op de dagZF.

Druk op de GUIDE-toets om het EPG-menu te openen, het volgende menu za verzchijnen:

1. INFO

Gebruik om de programme's te kiezen. Om de informatatie van het programme te markeren, drukt u op de INFO-toets.

2. Schema

Druk op de gele teletekst-toets. Dit kan het hele herinneringschema op een rij zieten, druk op de gekoen liest en druk op de rode toets VERWIJDEREN om de schemalijt te verwijdenen.

3. Opnemen

Druk op de rode toets. Dit kan ingesteld worden om het programme te lately opnemen..

4. Herinneren

Druk op de blauwe toets om een programa te kiezen en om een herinnertijd in te stellen. Het tv-schem zal op de gekozenijd automatisch maar het gekozen programa verspringen.

8.PVR-FUNCTIE

1.Voorbereiding om een programme op te nemen

De PVR functie werkt enkel op TNT Kies in het INSTELMENU het PVR file systeme. Kies in het "INSTELMENU" nu "controllerer PVR file system" (check PVR File System). Klik op OK totdat "controlleren" (checking) verander is waar "succes".

Opmerking: controller ook de term "snelheid" (speed). Indien er "HD-ondersteuning" (HD support) is, betekent dit dat de snelheid van het USB-apparaat beschikkaar is voorijdverplaatsing en opnemen. Indien dit Niet het geval is, dient u het apparaat te formateren om ervoor te zorgen dat het apparaat beschikkaar is. De standarde "vrije opneemlimiet" (free record limit) is zes uu, mits de ruimte op de schijf groot genoeg is. Indien de ruimte Niet groot genoeg is, moet de opneemtijd korter worden, afhankelijk van de ruimte op het apparaat. Voer geen andere functiesuitijdens de "controller PVR File system"-controle totdat.Deze gereed is.

De opnames moeten met het PVR-syteem van de TV gebeuren.Het kan alleen op de bezelfde TV worden afgespeeld, Niet op een ander soort apparaat (computer, DVD, enz.) die Niet met de TS-bestandsindeling compatibel is.

Houd er rekening mee dat om elke vorm van opname uit te voeren, de TV het formatteren van het aangesloten USB-apparaat, voor het opslaan van de opname, van u za vereisen.

WAARSCHUWING. BIH HET FORMATTEREN VAN DE EXTERNE USB-APPPARAAT, ZULT U ALLE BESTANDEN EN INFORMATIE VERLIEZEN DIE U OP HET APPARAAT HEBT OPGESLAGEN.

Het USB-bestandssystem zal de opslaggrootte beperken.

Bestandssysteme:NTFSmaximaal2TB

FAT32 maximaal 192 GB

FAT16 maximaal 2 GB

Open vanaf het opti菜单 het PVR-bestandssysteme zoals hieronder:

Selecteer schijf (select disk): selecteer op welke schijf er opgenomen moet worden.

Controleeer PVR file system (check PVR File System): controller of het PVR file system is ingesteld op het USB apparatus at Niet.

Formatteren:

(Suggestie voor het formateren van het formaat van het apparaat door "High Speed Fs...", dat-vsneld kan opnemen).

Het onderstaande menu verschijnt nadat het formatteren beeindigd is:

Indien u het "hoge snelheid FS" formaatinstelling kiest (Hi Speed FS), kut u de grootte van deijdverplaatsing veranderen:

2. Het programme opnemen

Als de DTV-bron speelt, kies dan het kanaal en klik/DVB-S2 op "opnemen" (record), het opnamevenster za verschijnen. Klik nogmaals op "Opnemen" (record) en het opneemvenster za verdwijnen, het "opneem"-ikoon (REC) bevindt zich nog steeds links bovenaan. Het za verdwijnen wanneer u op "stop" drukt.

3. Een nummer afspelen

Het programma opgenomen op de "USB" za in de map "MSTPVR" op het apparatus voor den opgeslagen.

1. De USB-opsglaggroote kan:tussen 128 MB en 500 GB in grotte,zijn,maar voor practisch gebruik is 2 GB tot 500 GB anahebolen.

2. De video kan korrelig worden wanner de bitratio van de video te laag is.Dit kan door het aansluiten van een USB-verlengkabel worden veroorzaakt inplaats van de USB direct op de TV aan te sluiten.

3. Niet alle USB-apparaten zichn compatibel.

Hieronder is een lijst van aanbevolen USB-stations.

Modellen die nicht worden vermeld konnen compatibel zich, maar zich Niet gegardeerd te werken.

De ondersteuniningslijst van USB-station is bezelfde als die van deijdverschulvingsfunctie, raadpleeg de volgende pagina's voor details.

9.Functie om de tijd te verschuiven

Voorbereid ing om een programma op te nemen

Met deze tv kurz u het programma dat u aan het kijken bent lately pauzeren en lately opnemen maar een USB-opslagapparaat, en dit hervatten op het punt waar er gesepauerdewerp.

OPMERKING:

• Het formatteren van een USB 2.0 opslagapparaat is nodig. Sla uw originele gevevens op voordat u gaat formatteren. Alle data die op het USB-apparaat voorheen opgeslagen waren, worden na het formatteren gewist.

USB-DRIVE OPSLAG FORMATTEREN

Selecteer formatteren van het USB-apparaat en wijds de hoeveelheid ruimte aan de TUJDERPLAATS-functie toe.

OPMERKING:

• Het formatteerproces za tenminste twee minutes in beslag nemen. Schakel de stroom Niet uitijdens het formatteren, verwijder ook het USB-apparaat Nietijdens het formatteren.
  Tijdens het formatteren worden een sleidheidstest gadaan op het USB-apparaat. Indien dit mislukt, betekent dit dlat het USB-apparaat eventuele geen ondersteuning hebelt voor de TUIDVERPLAATS-function.

OPNEMEN VAN EEN GEPAUZEERD DTV-PROGRAMMA NAAR EEN USB-OPSLAGAPPPARAAT

1. Terwij u in de DTV-ingangsbron bent, steekt u het USB-opslagapparaat in de USB-poort aan de zijkant van uw tv.
2. Druk op (15) om de TUIDVERPLAATS-functie Start/pauze te starten. Het tv-programma worden gepauzeerd. De TUIDVERPLAATS OSD (time shift OSD) zal verschijnen en beginp op te nemen.
3. Druk op STOP (26) om de TUIDVERPLAATS-functie te stoppen en het programme dat opgenomen worden, stopt.

OPMERKING:

• Verwijder het USB-opslagapparaat Niet wanner de TJDVERPLAATS-functie geactiveerd is.
  4GB aan geheugen biedt ongeveer 140 minutes aan opneemtijd.

TIJDVERPLAATS-beperkingen:

1.Wanner de TUIDVERPLAATS-functie geactiveerd is, werken alleen de bassistoetsen zoals AFSPELEN/PAUSE/STOP/FWD/REV/VOL+/VOL/MUTE en sommige basishandelingtoetsen (OK/EXIT/pijltoetsen).

2.Het terugspelen van een video kan haperen en overslaan als de USB-opnamesnelheid Niet aan de minimum eisen voldoet.

3.Verwijder de USB-schijf nicht, schakel ook de stroom Niet uitijdens een TIUDVERPLAATS-operatie. Het zar afbreken zodaer het signaal verdwenen is.

4.Verwijder de signaalbron Nietijdens de TUIDVERPLAATS-opnames.

5.Wissel AFSPELEN/PAUSE/FWD/REV nicht herhaaldelijk en te snel steeds met elkaar af.

6.De video kan korrelig worden als de videobit-sterkte te laag is.

7.Niet alle USB-apparaten juicesgelijkaardig, de electriciteit van de USB-harde schijf dient < 500MA te...,

Hieronder treft u een lijst aan met aanbevolen USBdrives.Modellen die nicht opgenommen zijn können werkken, maar dit is nicht gegandeerd.

SanDisk Extreme Contour USB Flash Drive - 8GB SDCZ8-8192-E75
SanDisk Extreme Contour USB Flash Drive 16GB SDCZ8-016G-A75
Kingston DataTraveler410 USB 2.0 Flash Drive - 8GB DT410/8GB
Kingston DataTraveler410 USB 2.0 Flash Drive - 16GB DT410/16GB
- OCZ Technology Rally2 USB 2.0 Flash Drive - 4GB OCZUSBR2DC-4GB
OCZ Technology ATV USB 2.0.0 Flash Drive - 8GB OCZUSBATV-8GB
OCZ Technology Rally2 USB 2.0.0 Flash Drive - 8GB OCZUSBR2DC-8GB
SAMSUNG-HM500JI-500G

1. Deze functie is nicht beschikbaar voor alle digitale televisions zoals gestoorde (scrambled) of alleen audiokanalen.

DEWERKING

10. USB-speler

Druk op de brontoets, en selecteer USB in de bronlijst.
Druk op de OK-toets om het USB-menu te openen.

Zorg ervoor dat het USB-apparaat aangesloten is in de sleuf. Er zijn vier types media-onderdelen die geselecteerd+konnen worden, dit+zijn Foto, muziek, film en tekst. Selecteer het media-onderdeel door op drukken, daarna drukt u op de OK-toets om maar het schijfselectiemanu (disk selection menu) te gaan.

Druk op om de juiste schijf te selecteren en druk op OK om de mediabestanden en mapperpen wee ter geven, of kies TERUG (return) om terug te keren hier met media-onderdeel seleci menu.

Selecteer het mediabestand door op of te drukken, hierna za een venster met een Voorvertoning in een pop-up verschijnen. Druk op om het mediabestand op een volledig scherm af te spelien. Wanner het mediabestand (photo, muziek, film of type tekst) speelt, drukt u op OK of de INFO-toets zodat de aftseelbalk zichtaar worden.

Druk op om het functie-ikoon te selecteren, druk op de OK-toets om de functie te bevestigen.
Druk op "▼" of op de exit knop om de controbalk te verlaten, behalve voor muziek.

OPMERKING:

U kunt het audionummer of programma afstellen in het INFO-menu tijdens het afspelen van het videobestand. Kies het INFO-ikoon en druk op OK om het INFO-menu weer te gezoven.

USB-terugspelen worden ondersteund door de volgende fotobestandformaten:

JPEG(JPEG-formaat, bestanden met het achtervoegsel.jpg)
BMP (bestanden met het achtervoegsel "bmp")
PNG (bestanden met het achtervoegsel .png)
USB-terugspelen worden ondersteund door de volgende muziekbestandformaten:
MP3 (bestanden met het achtervoegsl "mp3")

USB-teruspelen worden ondersteund door de volgende tekstbestandformaten:

TXT (bestanden met het achtervoegel "txt") USB-terugspelen worden ondersteund door de volgende filmbestandformaten:
TS (MPEG2 en H.264)

05 Probleemoplossing

Probleemsymtoom		Inspecteer of:
Beeld Audio
Sneeuw Ruis	Normale audio	Antennepositie,richting of aansluiting
Wazig	Normale audio	Antennepositie,richting of aansluiting
Interferentie	Lawaai	Elektronische apparatuur/auto's/ motorfietsen/tl-verlichting
Normaal beeld Dempen (mute)	Dempen (mute)	Volume (controller of "gedempt" (mute) geactiveerd is of dat de aansluitingen van het audiosystem correctijken)
?	Dempen (mute)	Netsnoer zit nicht in stopcontact. Aan/ uit-schakelaar staat Niet aan. Contrast en holderheid/volume- instelleningen+zijn geopend. Druk vanuit de standby-toets op de afstandsbediening om dit te controlleren
Geen beeld	Dempen (mute)
Geen kleur Normale audio Kleurbeheer
Steeds verlies van beeld	Normale audio of zwak	Kanaal opnieuw instellen
Geen kleur	Geluid	tv-systeel
Er is een Zwarte balk aan boven-en onderkant	Normale audio	Aspect wijzigelen om te zoomen

DU

Problemen oplossen

Mijn TV geeft Niet het beeld op是我的 laptop/PC waar wonneer aangesloten.	Bij de meeste PC's en laptops wonneer aangesloten met een VGA-stekker (de blauwe 15-pins plug op uw PC of laptop), moet u sommige toetsen op uw toetsbord indrukken om een beeld op een TV of andere externe display te krijgen. Dit is meestal de F7 (Dell) of F4 (HP/Samsung) of F5 (Toshiba). Op laptops要去 u tegelijk op de "Fn"-toets en de "F"-toets drukken.
Ik heb mijn PC/Laptop op de TV aangesloten en krijig beeld, maar geen geluid. Waarom?	De VGA-kabel transporteert alleen de video- of beeldinformatie. U要去 eenAPEtekabelaar de hoofdtelefoonaansluiting (3,5 mm bus) op uw PC/Laptop (3,5 mm bus) aan de 3,5mm aansluiting (PC Audio IN) aansluiten. U zult "PC"要去peceleren met de "SOURCE"-toets op de afstandsbediening. Ukunt ook met eenHDMI-kabelverbinding met uw PC/Laptop makenauw PC/Laptop eenHDMI-connector heeft. HDMIs zowel audio als video.
Het beeld past Niet automatisch het formaat aan wonneer het kanaal wordt gewijzigd.	Controler of de oogte-breedteverhouding van het TV-beeld op alle ingangen "ATV", "DTV", "SCART", "HDMI 1, 2" enz. op 'Auto' is ingesteld. Om de hoothe-breedteverhouding in te stellen, (Auto, 4:3 of 16:9). Druk op "SOURCE"-toets om bij "ATV" te starten en herhaal de volgorde hieronder voor alle ingangsbronnen "ATV", "DTV", "SCART", "HDMI 1 en 2" omdat elke bron afzonderlijk worden gecontroleerd. Druk op de "Menu"-toets van de TV Druk op die pijl waar rechts om het submenu van het beeld te openen Druk op de omlaagpijl om hoothe-breedteverhouding te selecteren Selecteer "Auto" Druk op "Exit" Herhaal dit voor alle ingangsbronnen.
Ik heb net een DVD-speler of een ander apparaat op是我的 TV aangesloten en het werkt Niet.	Dit is op alle apparatuur op de TV aangesloten van toepassing Schakel.beide TV & DVD-speleruit (trek de stekkeruit het stopcontact, geen stand-by). Schakel eventuale apparatuuruit die op de SCART-aansluiting is aangesloten. Verwijder de SCART-stekkeruit de TV. Sluit de TV op het stopcontact aan en schakel in Sluit de DVD-spelerop het stopcontact aan en schakel in Selecteer HDMIuit het brommenu Druk op afspelen op DVD-speler en controller of de film goed afspeelt OPMERKING: De SCART-aansluiting heeft voorrang op HDMI en het is belangrijk dat de apparatuur op de SCART-aansluiting van de TV aangesloten, is uittgeschakeld (niet in stand-by). Volg deze informatie. Als het advies klopt en de DVD-speler werkt, dan is de TV in orde, het is gewoon een beetje in de war. Waarschijnlijk着眼 HDMI-stekkers verwijderd en opnieuw aangesloten terwijl de TV was ingeschakeld. Verwijder of sluit nooit HDMI-kabels of andere digitale apparatuur aan terwijl de apparatuur is ingeschakeld. Schakel altijd alle apparatuuruit wonneer digitale apparatuur ontkoppelt of aangesloten worden.

Problemen oplossen digitale TV - Problemen en mogelijkke oplossingen

Het beeld breekt in pixels op

Typische voorbeelden en ontvangsproblemen zijn het opbreeken van beelden (pixelation), het bevrieven van het beeld, soms zijn er klikkende of piepende geluiden te horen of het geluid valtweg of er is helemaal GEEN

ontvangst.

Uw beeld kan in pixels opbreken doordat het digitaile video-signaal wegalt. Het vegvallen van het signaal kan optreden door problemen met zwakke signalen (zie TV-antennes) of door een zwak kabelsignaal als u via de kabel bent aangesloten. Als het probleem door zwakke signalen ontstaat, gebruik een versterker om het signaal teversterken. Een kabel-techniciuk can u bij het installeranten van een inline-versterker of een voorversterker helpen. Dit za uw signalstankerke versteken en het probleem met de pixels verzhelpen.

Als uuw TV-signaal via de satelliet ontvangt, controllerer of uw schotel Niet door sterke winden is verplaatst, od het het signalniet doorkomen wordt geblokkeeBomkenunnen een probleem zijn odomat het TV-signaal kan veranderen, affankelijk oof een boom tussen de satellietschotel en satelliet al dan niet volledig in het blad staat.

Ontbrekende kanalen

Het kan zich dat u constasteert dat er kanalen ontbreken, of u ontvangt kanalen van de verkeerde regio.

Soms werkden de interactieve Diensten (rode toets) Niet. Dit wordt meestal door een zwak signaal veroorzaakt, zie TV-antennen

TV-antennes

Digitale terrestrische television (Freeview) komt via een antennapop uw TV, de oude antennapdie goed was voor analoge TV, kan maybeikniet goed voor digitale ontvangstwerken en moet maybeig opgewaardeerd worden. Als u niet alle digitale kanalen op DTV (Freeview) ontvangt, bijvoorbeeld u ontvangt BBC1, BBC2, Channel 4, maar geen ITV of Channel 5, is dit meestal omdat uw antennene en smal bandtype is, en moet aan een bred bandtypen werden veranderend.

Defecte snoeren en kabels

ControlleruwTV.Zijn de snoeren aan de achterzijde- narr het stopcontact,de antennene set-top box, de video-of DVD-speler of recorder - goed aangiesenlot SCART-kabels staan erkend om met de tijd los te raken en kunnen tot problemen met audio en video (beeld)resulteren. De audio links of rechts of beiden ontbreekt en de kleuren zijn slecht of zien er morderiguiut.Duw die de SCART-stekkers stevig in, dit moet het problemc oplossen. HDMI-stekkers moeten stevig in worden geduwd; het zij alleen de laatste millimeter die contact maken. Het Zwarte plastic geedeelte van de HDMI-stekker moet meestal erg zicht gegen teht lichaam van de TV of het onderdeel+zijn of raken.

Wanneer HDMI-kabels worden aangeslotenkestu problemen evaren als de HDMI-kabels worden aangesloten terwij de TV of het andere component is ingeschakeld. Schakel altijd de TV en het component uit dat u wilt aansluiten. Als u de stekkers en stopcontacten hebte gecontroleerd, schakel de TV en wat u op de TV hebts aangesloten uit en schakel zervolgens opniew in.

Ik hebIRSTPC op de TV aangesloten. Er is geen geluid.

Alu u wPC of Laptop met eem VGA-kabel (15-pins Sub-D) op de TV aansluit, dan is er geen geluid. U moet en aparte audiokabel vanaf uw PC of laptop op de TV aansluiten.

Onnatuurlijke kleuren en huidtinten

Onnatuurlijke huidtinden en andere kleuren konnen een ander probleem beteken, zelfs bij een十几年e HDTV. Dit is te wijten aan de beeldinstellingen van de TV, die voor een showroomogveing geoptimaliseerd着眼. Los dit op door de beeldmodus in het beeldmenuaar natuurlijk te veranderen. Voormeer precisie, probeer de opties voor kleur, contrast en helderheid in het beeldmenuharmatig in te stellen.

Witte contouren

Witte contouren rond objctien en mensen verschijnen in het algeemeen als de scherpte van de TV op erg hoog is ingesteld of als uw TV-toestel gebruik kaakt van een bepaalde verwerkingstechnologie voor randverscherping. Ga hier aan beeldenmu en pas de scherpe aan het tot de witwe contouren verdwijnen. Als randverscherping is ingeschakeld, probeert het met behulp van het servicemenuuit te schaken.

Schokkerige video

Soms kan de video schoktering worden. Wanner dit gebeur, moet u controlleden of het signal sterk genoeg is. Als het signal sterk is, ligt het probleem bij de kaxelexploitant. Als de signalsterkte zwak is, probeer de sterke van het signal met een versterker te versterken.

Het beeld vult nicht het scherm

Als u PC's of laptops op de TV aansluit, kan het beeld möglich het scherm nicht vullen. Controller de weergaveinstellungen op uw PC of laptop (Windows > Start> Configatieschem > Vormgeving en personlijke voorkeur > Weergave-instellungen) en kies de Beste resolutie. Selecteur op uw TV: TV-Menu > Beeld > Instellenen en probeervolgens "AUTO", "ZOOM1" of "ZOOM2" voor de Beste weergave.

USB-aansluiting

De USB-aansluiting zal met .jpg (onto) en .mp3 (muziek) bestanden werkken. Onthoud dat de TV geen Apple iPhone of iPod's herkest die op de USB-connector op de TV zijn aangeslooten. De TV kan andere bestanden afspelen, maar als gezolg van de vele verschillende bestandsformaten, is er geen garantie of dieze andere bestandsindelingen zullen werkken.

06 Specificatie

40" Full HD 1080P LED/LCD-tv

Beeldkwaliteit van de TV:	Full HD Geointegréd digitaal. Schemgrootte: 101.6 cm Resolutie 1920 x 1080 pixels bij 50 Hz.
DTV-Tuner-decoder	DVB-T, DVB-C, DVB-S2 16/32/64/128/256 QAM-modulation MPEG2, MPEG4, H.264
Connectiviteit:	2 HDMI-aansluitingen 1 SCART-aansluiting. PC-ingangsaansluiting. Component Video-aansluiting Composiet. 1 USB-poort. 1 LNB-poort. 1 Hoofdtelefoonuitgang. 1 GbPaRTAAL Ondersteunde systemen: PAL + SECAM Opslag aantal kanalen: 5000(DVB-S2), 510 (DTV),100 (ATV) TV( RF): 75 Ω oncebalanceerd AV-Video-ingang: 75 Ω, 1 V-P, RCA AV-Audio-ingang: 20 KΩ, 500 m RMS YPbPr/HDMI-Video-ingang: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Geluidskwaliteit:	NICAM stereo geluidsystem. 2 x 10 watt RMS uittgangsvermogen.
Standby-energieverbruik:	≤0.50W
Digitale functies:	Digitaal interactief. Digitale tekst. Digitale video broadcasting (DVB) ondertitelts beschikbaar. Automatisch configuraet. Automatisch scannen maar neue kanalen. Huidige en volgende programmagids. 7-daags elektronische programmagids (EPG). Top-up TV compatibel. Cl-sleuf. Audiobeschrijving compatibel.
Extra functies:	UHF/VHF-tuner; Slaaptimer; Ouderlijke controle; Beeld en tekst 2 x AAA batterijen voor de afstandsbedieten (meegeleverd) Afmeting VESA-montage: 200 x 100 mm Pakketafmeting (LxBxH): 1158x148x640mm Set-afmeting (LxBxH) met standard: 930x210x599 mm Set-afmeting (LxBxH) zonder standard: 930x70x554 mm Pakketgewicht: 12.0kg Set-gewicht met standard: 9.7kg Set-gewicht zonder standard: 8.7 kg

• Specificaties van onderdelen van deze televisie die hier gegeven zijn, zich alleen ter referentie.

Verschillen können optreden als producttechnologie worden bijgewerkt.

Ontwerp en specificaties zich onnderhevig aan verandering zonder kennisgeving.

Beschrijving scart-uitgang:

1. Wanner de huidige bron ATV/AV/SCART is, is het scart-uitgangssignaal ATV.
2. Wanner de huidige bron DTV is, is het scart-uitgangssignaal DTV.
3. Andere bronnen haben geen scart-uitgangssignaal.

48" Full HD 1080P LED/LCD-tv

Beeldkwaliteit van de TV:	Full HD Geintegreerd digitaal. Schemgrootte: 121.9 cm Resolutie 1920 x 1080 pixels bij 50 Hz.
DTV-Tuner-decoder	DVB-T, DVB-C, DVB-S2 16/32/64/128/256 QAM-modulatie MPEG2, MPEG4, H.264
Connectiviteit:	2 HDMI-aansluitingen 1 SCART-aansluiting. PC-ingangsaansluiting. Component Video-aansluiting Composiet. 1 USB-poort. 1 LNB-poort. 1 Hoofdtelefoonuitgang. 1 ApoetNAAL Ondersteunde systemen: PAL + SECAM Opslag aantal kanalen: 5000(DVB-S2), 510 (DTV),100 (ATV) TV(RF): 75Ω ongebalanceerd AV-Video-ingang: 75Ω, 1 V-P, RCA AV-Audio-ingang: 20 KΩ, 500 m RMS YPbPr/HDMI-Video-ingang: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Geluidskwaliteit:	NICAM stereo geluidsystem. 2 x 10 watt RMS uittgangsvermogen.
Standby-energieverbruik:	≤0.50W
Digitale functies:	Digital interactief. Digitale tekst. Digitale video broadcasting (DVB) oncertitelts beschikbaar. Automatisch configuratie. Automatisch scannen maar weitere kanalen. Huidige en volgende programmagids. 7-daags elektronische programmagids (EPG). Top-up TV compatibel. CI-sleuf. Audiobeschrijving compatibel.
Extra functies:	UHF/VHF-tuner; Slaaptimer; Ouderlije controle; Beeld en tekst 2 x AAA batterijen voor de afstandsbediening (meegeleverd) Afmeting VESA-montage: 200 x 100 mm Pakketafmeting (LxBxH): 1225x155x765mm Set.afmeting (LxBxH) met standard: 1097x280x692 mm Set.afmeting (LxBxH) zonder standard: 1097x68x647 mm Pakketgewicht: 15.8kg Set-gewicht met standard:12.8kg Set-gewicht zonder standard:10.8 kg

• Specificaties van onderdelen van deze tevisie die hier gegeven zijn, zich alleen ter referentie.

Verschillen können optreden als producttechnologie worden bijgewerkt.

Ontwerp en specificaties zich onnderhevig aan verandering zonder kennisgeving.

Beschrijving scart-uitgang:

1. Wanner de huidige bron ATV/AV/SCART is, is het scart-uitgangssignaal ATV.
2. Wanner de huidige bron DTV is, is het scart-uitgangssignaal DTV.
3. Andere bronnen hebben geen scart-uitgangssignaal.

Haier

Haier
