GEBRUIKSAANWIJZING DVDKIT16 Marquant

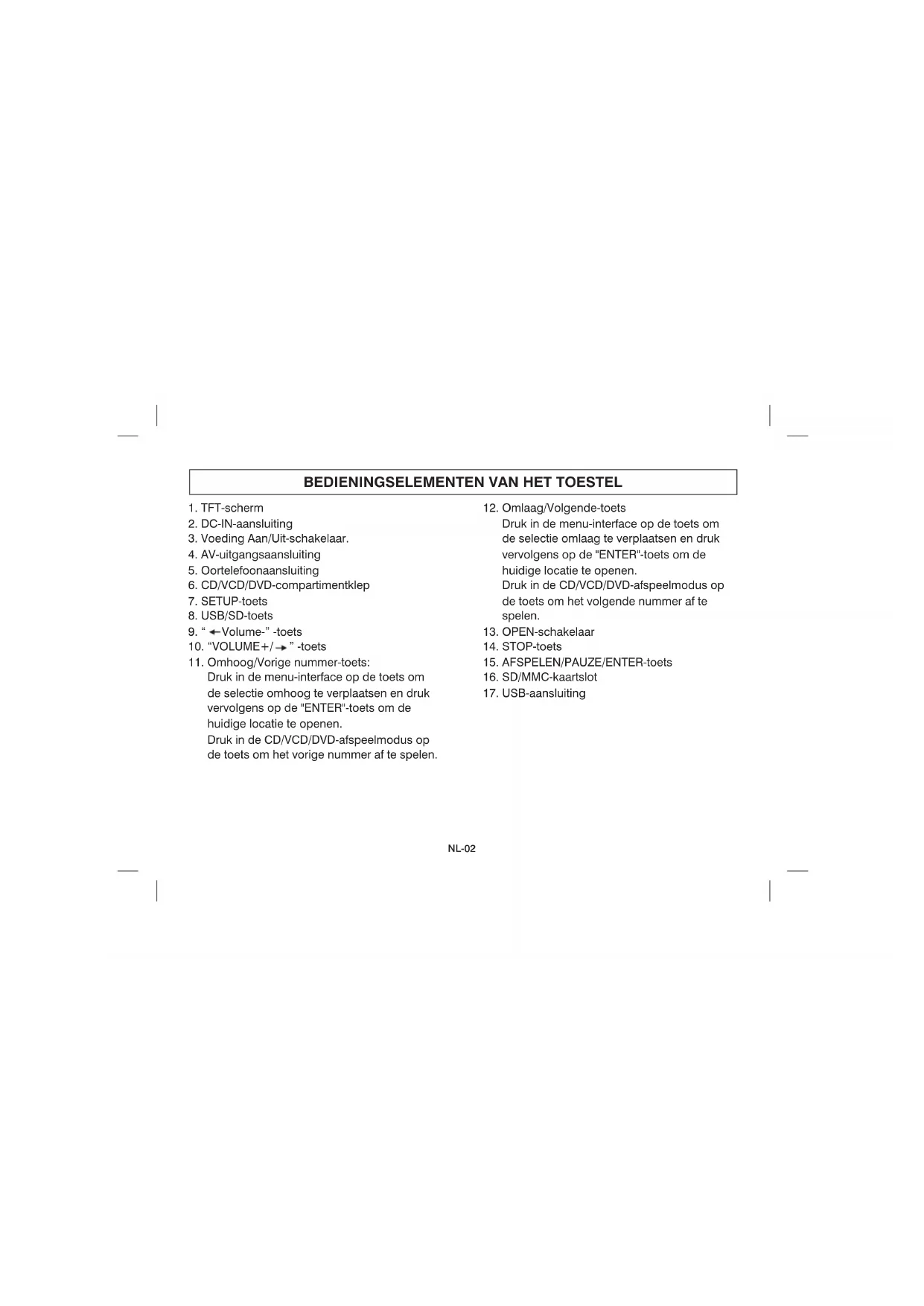

2. DC-IN-aansluiting

3. Voeding Aan/Uit-schakelaar.

4. AV-uitgangsaansluiting

5. Oortelefoonaansluiting

Druk in de menu-interface op de toets om de selectie omhoog te verplaatsen en druk vervolgens op de "ENTER"-toets om de huidige locatie te openen. Druk in de CD/VCD/DVD-afspeelmodus op de toets om het vorige nummer af te spelen.

12. Omlaag/Volgende-toets

Druk in de menu-interface op de toets om de selectie omlaag te verplaatsen en druk vervolgens op de "ENTER"-toets om de huidige locatie te openen. Druk in de CD/VCD/DVD-afspeelmodus op de toets om het volgende nummer af te spelen.

17. USB-aansluiting2

1. Bij gebruik van de afstandsbediening, zorg ervoor de

afstandsbediening rechtstreeks op de IR-sensor van het toestel te richten, en vermijd het gebruik bij een hoek groter dan 45 °c en een afstand groter dan 5 m.

2. Als de afstandsbediening niet werkt, vervang de batterij

zoals in de afbeelding rechts.

3. Als de afstandsbediening voor een lange tijd niet wordt

gebruikt, haal de batterij eruit.

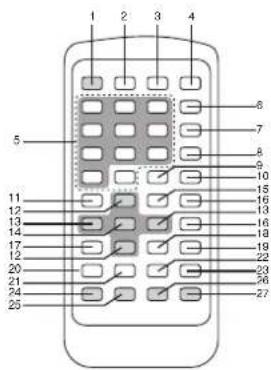

1. TFT AAN/UIT: schakelt het TFT-scherm aan/uit.

2. USB/KAART: druk op deze toets om tussen DISC,

KAART en USB te kiezen.

3. Schermtoets: geeft de informatie van het huidige

4. Dempen: regelaar voor het dempen

5. Numerieke toetsen: druk een willekeurig nummer

in om direct het gewenste nummer af te spelen.

Iedere druk op de Herhaaltoets wijzigt de herhaalstand. Bij het afspelen van MP4/VCD/ CD zijn er drie standen: Herhaal enkel, Herhaal alles en uit. Bij het afspelen van DVD zijn er vier standen: Herhaal Hoofdstuk, Herhaal Titel, Herhaal alles en uit. Opmerking: bij het afspelen van VCD dient de PBC-stand uit gezet te worden.

Herhaalt tussen punt A en B voor alle soorten discs.

1) Druk eenmaal de "A-B" toets op het punt waar het

herhalen gestart dient te worden. (Er verschijnt: "Rep A-" op het TFT-scherm.)

2) Druk opnieuw de "A-B" toets op het punt waar het

herhalen dient te stoppen. (Er verschijnt: "Rep A-B" op het TFT-scherm)

3) Druk opnieuw op de "A-B" toets om het herhalen

TOETSINSTRUCTIES VAN DE AFSTANDSBEDIENING

te annuleren. (A-B annuleren verschijnt op het TV-scherm.)

Druk op deze toets om de startpositie van afspelen in te stellen. Druk op de toets en het scherm zal de afspeelinformatie weergeven. Druk op de links- of rechts-toets om de markering te verplaatsen om het gewenste item te selecteren en druk vervolgens op de numerieke toetsen om de waarde in te stellen.

9. Titeltoets: druk deze toets om de verstreken

speeltijd van de disctitel weer te geven.

10. Stoptoets: stop het afspelen.

11. Instellingentoets: ga naar de

instellingeninterface voor DVD.

12. Omhoog-/omlaagtoets: druk de toets to om de

cursor omhoog/omlaag te bewegen. Druk dan de "OK"-toets om de huidige keuze te bevestigen.

13. Links/rechtstoets: druk de toets om de cursor

naar links/rechts te bewegen. Druk dan de "OK" toets om de keuze te bevestigen.

14. OK-toets: druk om naar een menuonderdeel te

gaan of om een keuze te bevestigen en uit te voeren.

15. Zoom-toets: druk herhaaldelijk op deze toets

Bij het afspelen van een DVD: "T" betekent titel, "C" betekent hoofdstuk Bij het afspelen van CD/VCD:

16. Vol-/+: verhoog/verlaag het volume.

17. Audio-toets: Open in de CD/VCD-modus het

audio-instellingenmenu en druk herhaaldelijk op deze toets om “links”, “rechts”, “stereo audio” te selecteren.

18. Ondertiteling toets: De functie van deze toets

is het wisselen van de ondertiteling bij het afspelen van DVD’s. (Een DVD disc kan tot 32 talen bevatten).

19. Afspelen/Pauzetoets: Wisselen tussen

snel achteruit zoektoets

snel vooruit zoektoets

22. -toets: spring naar het vorige hoofdstuk

23. -toets: spring naar het volgende hoofdstuk

wanneer u naar een wedstrijd, musical of drama op DVD-disc kijkt, kunt u op deze toets drukken om vanuit verschillende beeldhoeken in detail te kijken.

wissel tussen PAL- en NTSC-modus.

26. PROG toets: druk de PROG toets , voer de

nummers in de gewenste volgorde in door het geprogrammeerd afspelen in te stellen. Druk deze toets om naar de programma afspeelinterface te gaan, zoals: Druk de omhoog/omlaag/links/rechtstoetsen om de cursor naar het gewenste punt te bewegen en gebruik dan de nummertoetsen om de gewenste titel en hoofdstuk in te stellen. Beweeg de cursor naar "afspelen" nadat u de instellingen van het afspeelprogramma hebt voltooid. Druk dan de OK-toets. Het apparaat speelt de DVD af in de door u geprogrammeerde volgorde. Als u het afspelen van h et programma wilt annuleren, beweeg de cursor dan naar “Wissen” en druk de OK-toets. Tip: Bij het afspelen van DVD’s dient u titel en hoofdstuk in te voeren. Bij een MP3/MP4/ CD/ VCD hoeft u alleen het hoofdstuk in te voeren.

Schakel PBC in of uit in de CD/VCD afspeelstand. Ga in DVD afspeelstand naar het menu nummer afspelen.

“POWER ON(AAN)”. De indicatielamp zal groen oplichten en het apparaat zal automatisch de disc afspelen.

4. Druk de Afspelen-/Pauzetoets om het afspelen

te pauzeren. Druk de toets opnieuw om het afspelen te hervatten.

5. Druk de Stoptoets om het afspelen te stoppen.

6. Druk de aan-/uittoets om het apparaat uit te

1. Open het apparaat, voer een disc in en sluit

deksel. Het apparaat zal de disc automatisch afspelen. (Druk op een ongeldige toets en het scherm zal "ONGELDIG TOETS" weergeven.)

2. Zoeken op Titel/Hoofdstuk.

(1) Sommige discs hebben een groot aantal titels. Ieder titel bestaat uit verschillende hoofdstukken. Druk de Titeltoets op de afstandsbediening tijdens het afspelen; het scherm geeft de titel weer. (2) Druk de omhoog/omlaag/links/rechtstoetsen om de gewenste titel te selecteren en druk dan de "OK" toets om hem af te spelen. (3) Kies het af te spelen hoofdstuk met de nummertoetsen "0-9" en "10+" (het in te voeren nummer dient niet hoger te zijn dan het totaal aantal hoofdstukken) en druk dan "INVOEREN” het ALGEMENE BEDIENING

1. Sluit de connector van de voedingsadapter

aan op de aansluiting van het apparaat en steek de stekker van het netsnoer in een stopcontact. De indicatielamp zal rood oplichten.

2. Druk de toets voor het openen van het deksel

van het CD/VCD/DVD-compartiment en voer een disc in.

om het af te spelen.

3. Vorige en volgende

Druk tijdens het afspelen de “ ” of “ ” toets op de afstandsbediening. Bij iedere keer drukken wordt naar een vorig/volgend hoofdstuk gesprongen. Druk “ ” voor het afspelen van het vorige hoofdstuk. Druk “ ” voor het afspelen van het volgende hoofdstuk.

4. Snel voor- en achteruit

(1) Druk de “ ” toets of de “ ” toets om snel vooruit of achteruit te spoelen. (2) Iedere keer dat u “ ” drukt zal de voorwaartse snelheid wisselen, waarbij de volgende snelheden worden doorlopen: 2X voorwaartse snelheid, 4X voorwaartse snelheid, 8X voorwaartse snelheid, 20X voorwaartse snelheid en normale weergave.NL-07 (3) Iedere keer dat u " drukt zal de achterwaartse snelheid wisselen, waarbij de volgende snelheden worden doorlopen: 2X achterwaartse snelheid, 4X achterwaartse snelheid, 8X achterwaartse snelheid, 20X achterwaartse snelheid en normale weergave.

5. Pauzeren van het afspelen

(1)Druk de " " toets om het afspelen te pauzeren. (2)Druk opnieuw de " " toets om het afspelen te hervatten. 6.Stoppen van het afspelen (1)Druk eenmaal de "■" toets om het afspelen te stoppen. Druk de toets opnieuw om het afspelen volledig te stoppen, onder wissen van het geheugen. (2)Druk de " " toets om het afspelen te hervatten van waar werd gestopt.

7. Wijzigen van de taal voor de ondertiteling

Deze functie is alleen beschikbaar wanneer er twee of meer talen voor de ondertiteling zijn opgenomen op de disc. Druk tijdens het afspelen op de "ONDERTITELING"-toets op de afstandsbediening om tussen de beschikbare talen voor de ondertiteling te wisselen. Druk

herhaaldelijk op de toets, terwijl de taal van de ondertiteling verandert naar de talen die de DISC ondersteunt Sommige discs kunnen tot 32 talen bevatten. Zie hiervoor de aanduiding voor de ondertiteling op de disc. Het aantal geeft aan hoeveel talen voor de ondertiteling zijn opgenomen.

Druk de "REPEAT" toets op de afstandsbediening om het afspelen te herhalen. Wanneer de eerste keer wordt gedrukt, wordt de huidige herhaalstand getoond. Kies de gewenste herhaalstand door meerdere keren te drukken. De herhaalstand doorloopt de volgende cyclus: herhaal hoofdstuk herhaal titel herhaal alles herhalen uit.

Druk de "A-B" toets op de afstandsbediening om het gewenste af te spelen segment te selecteren. Standaard is uit. Druk de toets de eerste maal op het punt waarop het herhalen dient te beginnen. Druk de tweede maal op het punt waar het herhalen dient te eindigen. Een derde keer drukken sluit de herhaalfunctie af.NL-08

10. Het scherm geeft de afspeelstatus weer. Druk

tijdens het afspelen de "SCHERM" toets op de afstandsbediening: het scherm geeft de afspeelstatus weer: speeltijd van de titel, resterende speeltijd titel, speeltijd van het hoofdstuk en resterende speeltijd van het hoofdstuk.

INSTELLEN VAN DE DVD MENUFUNCTIE

Druk de "INSTELLINGEN" toets op de afstandsbediening orf op het apparaat. Het scherm toont het instellingenmenu. Gebruik de pijltjestoetsen (omhoog/omlaag/links/rechts) om de cursor te bewegen en de onderdelen in te stellen. Druk de OK-toets om de instellingen te bevestigen. Druk de "INSTELLINGEN" toets voor de tweede keer. U verlaat de instellingeninterface.

(1) Uitgangsmodus Line out RF REMOD (2) DYNAMISCH BEREIK Volledig 6/8 4/8 2/8 Uit (3) DUAL-MONO Stereo MONO L MONO R MIX-MONO -2NL-10 Na het selecteren van de disc, zal de afspeelmodus automatisch volgens het type van de disc verlopen.

1. VCD-titel/hoofdstuk afspelen (De disc moet

over een PBC-functie beschikken en de PBC moet ingeschakeld zijn). Druk tijdens het afspelen op de "Menu/PBC" -toets en op het scherm zal de titel verschijnen. Druk op de cijfertoets "0-9" en "10+" om het gewenste hoofdstuk te selecteren (het in te voeren nummer moet lager zijn dan het totaal aantal hoofdstukken).

2. Selecteer direct een track tijdens de

afspeelmodus van een CD. Druk de nummertoetsen " 0-9 " en "10+" op de afstandsbediening om een gewenst nummer te selecteren. (het volgnummer mag niet hoger zijn dan het aantal nummers op de disc). Bijv.: Als u het twaalfde nummer wilt selecteren, druk dan eerst "10+" en daarna "2".

3. Vorige en volgende

Druk tijdens het afspelen de " " of " " toets op de afstandsbediening. Iedere keer dat er op de toets wordt gedrukt wordt naar en vorig of volgend nummer gesprongen. Druk " " om naar het vorige nummer te gaan. Druk " " om naar het volgende nummer te

4. Snel voor- en achteruit

(1)Druk de " " of " " toets om snel voor- of achteruit te spoelen. (2)Iedere keer dat u " " drukt zal de voorwaartse snelheid wisselen, waarbij de volgende snelheden worden doorlopen: 2X voorwaartse snelheid, 4X voorwaartse snelheid, 8X voorwaartse snelheid, 20X voorwaartse snelheid en normale weergave. (3)Iedere keer dat u " " drukt zal de achterwaartse snelheid wisselen, waarbij de volgende snelheden worden doorlopen: 2X achterwaartse snelheid, 4X achterwaartse snelheid, 8X achterwaartse snelheid, 20X achterwaartse snelheid en normale weergave. 5.Pauzeren van het afspelen (1) Druk de " " toets om het afspelen te pauzeren. (2) Druk opnieuw de " " toets om het afspelen te hervatten. 6.Stoppen van het afspelen (1) Druk eenmaal de "■" toets om het afspelen te stoppen. Druk de toets opnieuw om al het afspelen te stoppen en het geheugen te wissen. (2) Druk de " " toets om het afspelen te hervatten vanaf het werd gestopt.NL-11

Druk op de "HERHALEN"-toets op de afstandsbediening om het afspelen te herhalen. Bij de eerste keer drukken, wordt de huidige herhaalmodus weergegeven. Selecteer de herhaalmodus in overeenstemming met het aantal keren indrukken. De cyclus voor de herhaalmodus is zoals hieronder: herhaal eenmalig herhaal DIR herhaal alles herhalen uit.

Druk de "A-B" toets op de afstandsbediening om een gewenst segment te selecteren. De standaard is uit. Druk eenmaal de "A-B" toets op het punt waar JPEG discs bevatten vele lijsten. Ieder lijst bevat vele JPEG afbeeldingen. Nadat de geselecteerde disc in de speler is geplaatst, speelt hij automatisch de JPEG disc af. Druk de toetsen "Omhoog", "Omlaag", "Links" of

WEERGEVEN VAN JPEG BESTANDEN

het herhalen gestart dient te worden. Druk opnieuw op het punt waar het herhalen dient te stoppen. Druk een derde keer om het herhalen te annuleren

9. Schermweergave afspeelstatus

Druk tijdens het afspelen op "DISPLAY"-toets op de afstandsbediening om de afspeelstatus op het scherm weer te geven: Track, speeltijd van het hoofdstuk, resttijd van het hoofdstuk.

10. Wijzig de audio-uitgang

Druk tijdens het afspelen op de "Audio"-toets. Elke keer dat u drukt, wordt de volgorde van de geluidsmodus gewijzigd. Wissel tussen: Links, Rechts en Stereo "Rechts" op deafstandsbediening om de verschillende afbeeldingen te selecteren. Druk de "OK" toets om de geselecteerde afbeeldingen weer te geven. Druk de "links" toets om terug te keren naar het menu.NL-12

1. Een MP3/MP4 disc bevat vele lijsten (mappen).

Iedere map bevat vele MP3/MP4 bestanden. Nadat de geselecteerde disc in de speler is geplaatst, speelt hij automatisch de MP3/MP4 disc af. Druk de “omhoog” of “omlaag” toets om een pagina te selecteren. Druk de “omhoog”, “omlaag”, "links" of " rechts" toetsen om een nummer te selecteren. Druk "OK" om het geselecteerde nummer af te spelen. Druk de "links" toets om naar de map terug te keren.

2. Snel voor- en achteruit

(1)Druk de " " of " " toets om snel voor- of achteruit te spoelen. (2)Iedere keer dat u " " drukt zal de voorwaartse snelheid wisselen, waarbij de volgende snelheden worden doorlopen: 2X voorwaartse snelheid, 4X voorwaartse snelheid, 8X voorwaartse snelheid, 16X voorwaartse snelheid en normale weergave. (3)Iedere keer dat u " " drukt zal de achterwaartse snelheid wisselen, waarbij de volgende snelheden worden doorlopen: 2X achterwaartse snelheid, 4X achterwaartse snelheid, 8X achterwaartse snelheid, 16X achterwaartse snelheid en normale weergave.

3. Pauzeren van het afspelen

(1) Druk de " " om het afspelen te pauzeren.

AFSPELEN VAN MP3/MP4 BESTANDEN

(2) Druk opnieuw de " " toets om het afspelen te hervatten. 4.Stoppen van het afspelen (1) Druk eenmaal de "■" toets om het afspelen te stoppen. Druk de toets opnieuw om al het afspelen te stoppen en het geheugen te wissen. (2) Druk de " " toets om het afspelen te hervatten vanaf het werd gestopt. 5.Herhaalfunctie Druk tijdens het afspelen op "Herhaal" om de herhaalfunctie te activeren. Druk eenmaal om een te herhalen nummer te selecteren. Druk tweemaal om een te herhalen map te selecteren. Druk driemaal om de hele disc te herhalen. Druk een vierde maal om de functie te verlaten. Herhaalstand: herhaal "UIT" herhaal "ÉÉN" herhaal "MAP" herhaal "ALLES". 6.Herhaal segment Druk de "A-B" toets op de afstandsbediening om een gewenst segment te selecteren. De standaard is uit. Druk eenmaal de "A-B" toets op het punt waar het herhalen gestart dient te worden. Druk opnieuw op het punt waar het herhalen dient te stoppen. Druk een derde keer om het herhalen te annuleren.

7. Schermweergave afspeelstatus

Druk tijdens het afspelen of stoppen op de "Display"-toets op de afstandsbediening om de huidige trackspeeltijd weer te geven.NL-13

USB-poort SD-kaartslot Systeem: PAL/NTSC Schermafmeting: 10,1 inch Frequentiebereik: 100 Hz – 20 kHz Video-uitgang: 1VB-P(75 Ω) Audio-uitgang: 1000 mVRms Vermogen: 0,8 W x 2 Gelijkstroomvoeding: 12 V, 2 A Bedrijfstemperatuur: 5 °C ~ 35 °C Sluit het USB-apparaat aan op de USB-aansluiting of steek de SD/MMC-kaart in de SD/MMC-sleuf en druk de "USB/KAART" toets op de afstandsbediening. Het apparaat zal de informatie op het USB-apparaat of de SD/MMC-kaart lezen. Volg verder de aanwijzingen voor het afspelen van een DVD. SPECIFICATIES Lithiumbatterij: 7,4 V/2800 mAh Afmetingen (ongeveer): 255 x 175 x 41 mm (B) x (H) x (L) gewicht (ongeveer): 970 g Toebehoren: gebruiksaanwijzing, afstandsbediening, AV-kabel, voeding, carkit-stekker.

• Specificaties zijn onderhevig aan verandering zonder voorafgaande kennisgeving.NL-14

5. OMLAAG-toets6. Hoofdtelefoonaansluiting

7. AV-ingangaansluiting

DISPLAY BESCHRIJVINGNL-15 Voedingsaansluiting Gebruik de AC/DC-adapter (AC 100 V-240 V ~ 50/60 Hz) of de autoadapter (DC 12 V) om op de DC12V-aansluiting van de display aan te sluiten. Hoofdtelefoonaansluiting Aan de rechterkant van het toestel is een hoofdtelefoonaansluiting aanwezig, geschikt voor elke normale hoofdtelefoon. Wanneer de hoofdtelefoon in gebruik is, worden de luidsprekers uitgeschakeld. OPGELET: Een te hoge volume, vooral wanneer u een hoofdtelefoon gebruikt, kan uw gehoor beschadigen.Zet om deze reden het volume zachter voordat u de hoofdtelefoon aansluit. AV-ingangaansluiting Geschikt om de display met een normale AV-kabel op andere toestellen aan te sluiten Hoe sluit u de tweede monitor aan: Pak de Audio/Video aansluitsnoer uit de doos, en verbind één jack connector aan de A/V uitgang van de hoofd-unit en de andere jack connector aan de A/V ingang van de monitor. TOETSFUNCTIES SPECIFICATIES Volume Druk op de “VOL+"- of “VOL-“-toets om het volume te verhogen of verlagen. INSTELLINGEN Druk op de “MENU”-toets om de systeeminstellingen te openen.

• TFT-MODUS STANDAARD HELDER ZACHT LINKS/RECHTS of OMHOOG/OMLAAG Druk op de "MENU"-toets om een optie te selecteren. Druk op de "LINKS"/"RECHTS"- of "OMHOOG"/"OMLAAG" -toets om de instelling te verhogen of verlagen. ALGEMEEN Voedingsbron: AC ~ 100-240 V, 50/60 Hz DC 12 V/2 A Energieverbruik: 10 W Buitenafmetingen: 255 x 177 x 23 mm (B) x (H) x (L) Schermgrootte: 10,1 inch Gewicht: 485 g Bedrijfstemperatuur: 5 °C tot 35 °C (41 °F tot 95 °F) Luchtvochtigheid tijdens bedrijf: 5% tot 90% AUDIO: Vermogen: 0,8 W x 2 Frequentiebereik: 100 Hz – 20 kHz INGANG Composiet video 1,0 V P-P 75 Ω negatieve sync Audio-ingang (analoog) 0,5 Vrms
