GEBRUIKSAANWIJZING MCDKIT7 Marquant

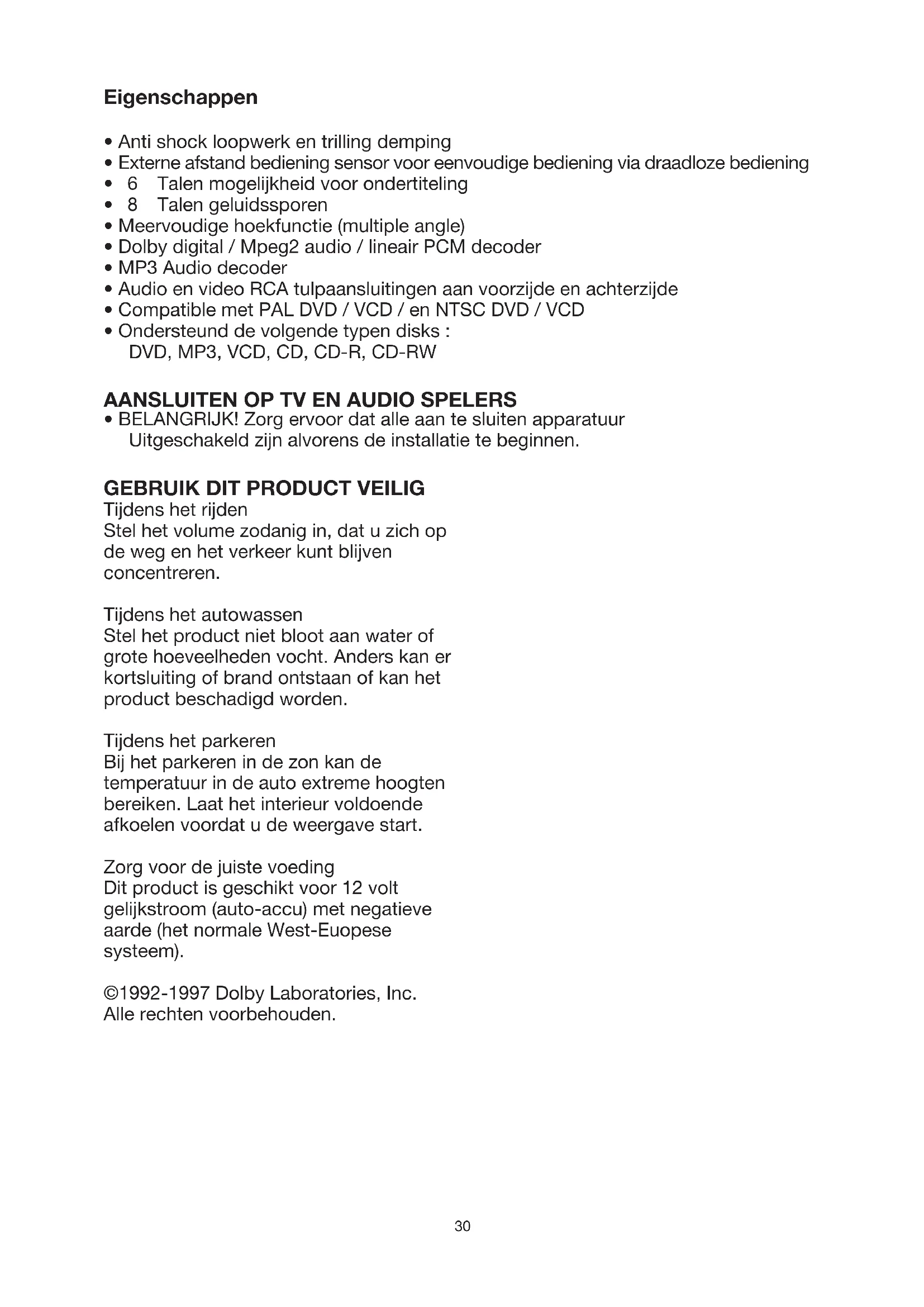

• Externe afstand bediening sensor voor eenvoudige bediening via draadloze bediening

• 6 Talen mogelijkheid voor ondertiteling

• 8 Talen geluidssporen

• Meervoudige hoekfunctie (multiple angle)

• Audio en video RCA tulpaansluitingen aan voorzijde en achterzijde

• Compatible met PAL DVD / VCD / en NTSC DVD / VCD

• Ondersteund de volgende typen disks :

• BELANGRIJK! Zorg ervoor dat alle aan te sluiten apparatuur Uitgeschakeld zijn alvorens de installatie te beginnen.

GEBRUIK DIT PRODUCT VEILIG

Tijdens het rijden Stel het volume zodanig in, dat u zich op de weg en het verkeer kunt blijven concentreren. Tijdens het autowassen Stel het product niet bloot aan water of grote hoeveelheden vocht. Anders kan er kortsluiting of brand ontstaan of kan het product beschadigd worden. Tijdens het parkeren Bij het parkeren in de zon kan de temperatuur in de auto extreme hoogten bereiken. Laat het interieur voldoende afkoelen voordat u de weergave start. Zorg voor de juiste voeding Dit product is geschikt voor 12 volt gelijkstroom (auto-accu) met negatieve aarde (het normale West-Euopese systeem). ©1992-1997 Dolby Laboratories, Inc. Alle rechten voorbehouden.Indelingen die door deze speler worden ondersteund DVD Discs van 12 cm/8 cm (Alleen enkelzijdig beschreven discs) Video-CD Discs van 12 cm/8 cm CD/CD-R/RW, MP3 Discs van 12 cm/8 cm Discs die niet met deze speler kunnen worden weergegeven - DVD-ROM’s - Opneembare DVD’s/herschrijfbare DVD’s/DVD-RAM’s - CD-ROM’s - Foto-CD’s - CD-DA’s met kopieerbeveiliging - DVD’s met een andere regiocode dan „2” of „ALL” Hanteren van discs - Het functioneren van de DVD-speler wordt negatief beïnvloed door vuil, stof of krassen op discs en door kromgetrokken discs. - Plak geen stickers en maak geen krassen op discs.

Voorkom dat discs kunnen kromtrekken. - Een disc moet altijd in het daarvoor bestemde doosje worden opgeborgen om beschadiging te voorkomen.

Bewaar discs niet op de volgende plaatsen:

In vuile, stoffige of vochtige plaatsen.

3. In de buurt van de autoverwarming.

4. Op een stoelzitting of op het dashboard.

Reinigen van discs Gebruik een droge, zachte doek om het oppervlak af te vegen. Een zeer vuile discs kan worden gereinigd met een zachte doek die iets is bevochtigd met isopropylalcohol. Gebruik geen oplosmiddelen zoals benzine, verfverdunner of reinigingsvloeistoffen voor grammofoonplaten, omdat dergelijke stoffen het oppervlak van de disc kunnen aantasten. Opmerking: Door normaal gebruik en door de heersende omstandigheden in de omgeving waarin de discs worden gebruikt, kunnen er enkele krassen op de discs komen (zij het onvoldoende om ze onbruikbaar te maken). Merk op dat dergelijke krassen niet duiden op een probleem met de speler. Nieuwe discs met oneffenheden aan de rand prepareren Een nieuwe disc kan zowel aan de binnenste als aan de buitenste rand enkele oneffenheden hebben. Wanneer een disc oneffenheden aan de rand heeft, kan de disc niet goed worden ingebracht en zal de speler de disc niet weergeven. Verwijder daarom eerst oneffenheden van de rand met behulp van een pen of potlood, zoals onderstaande afbeelding laat zien. Druk de zijkant van de pen of het potlood tegen de binnenste of buitenste rand van de disc om oneffenheden te verwijderen. Informatie Over Discs

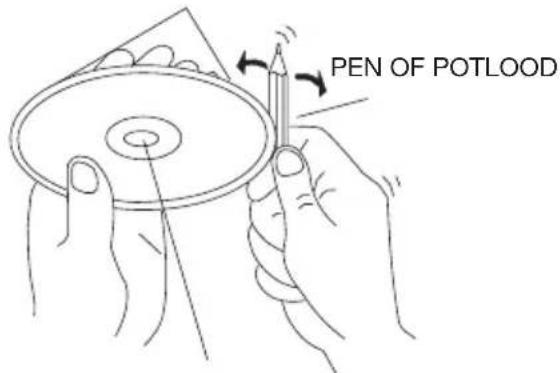

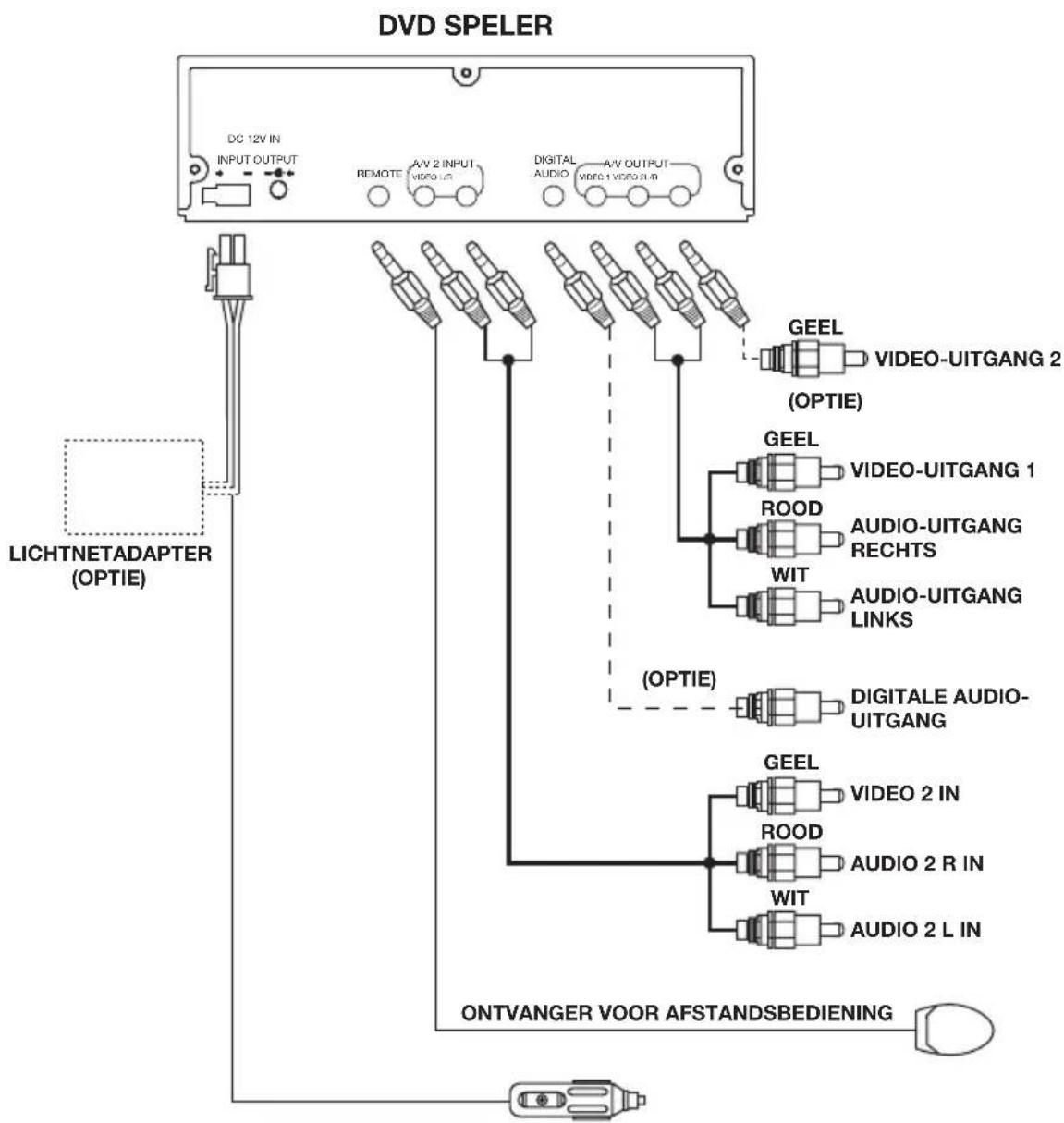

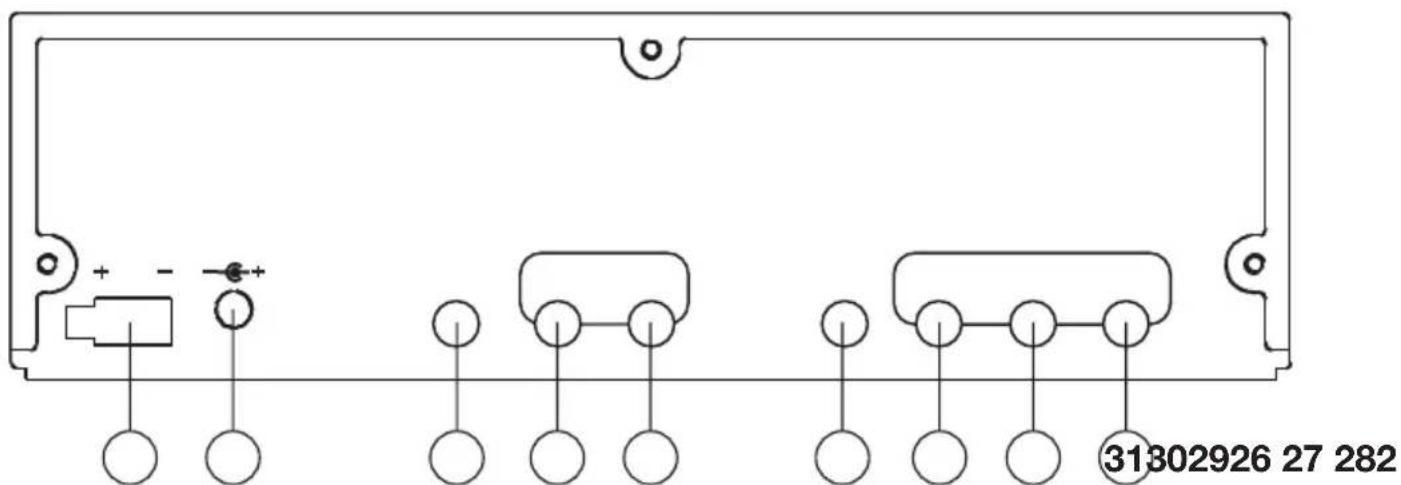

WIT ROOD GEEL DC 12V INREMOTEINPUT OUTPUTVIDEO L/RA/V 2 INPUTDIGITALAUDIOA/V OUTPUTVIDEO 1 VIDEO 2L/R (OPTIE) DIGITALE AUDIO- UITGANG VIDEO-UITGANG 1 AUDIO-UITGANG RECHTS AUDIO-UITGANG LINKS WIT ROOD GEEL GEEL (OPTIE) Elektrische aansluiting Gebruik de bijgeleverde kabels om de DVD speler aan te sluiten. Zorg ervoor dat de kleuren van de kabels overeenkomen met de kleuren van de pluggen. Geel=Video . Zorg bij montage van de Infrarood sensor, dat deze op een goede veilige plek op het dashboard komt, zonder dat dit de bestuurder kan storen, of onnatuurlijke bewegingen kan veroorzaken. De afstandbediening dient eenvoudig en gemakkelijk te richten zijn. Aangezien de DVD speler de chauffeur niet in de weg mag zitten, en / of de DVD speler bevind zich achter in de auto, wordt er een verlengde Infrarood sensor meegeleverd. Plaats deze bij voorkeur op het dashboard, of een locatie waardoor makkelijke bediening mogelijk wordt.1. INTRODUCTIE VAN DEZE DVD-SPELER FRONT VIW BACK VIEW

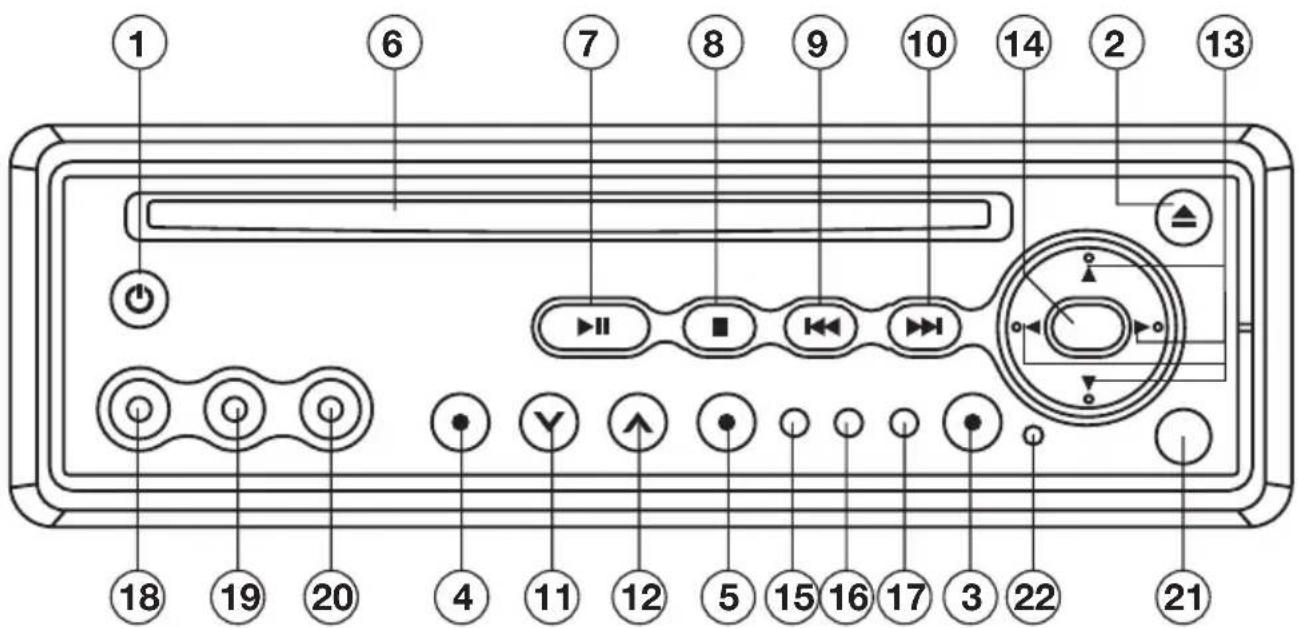

1. Aan/uit toets 12. Volume regelaar

2. Eject toets 13. Cursor toetsen

5. Source (geluidsbron) keuzetoets 16. AV Ingang 1 indicatie lampje

25. Aansluiting I.R. ontvanger 30. Audio uitgang L/R

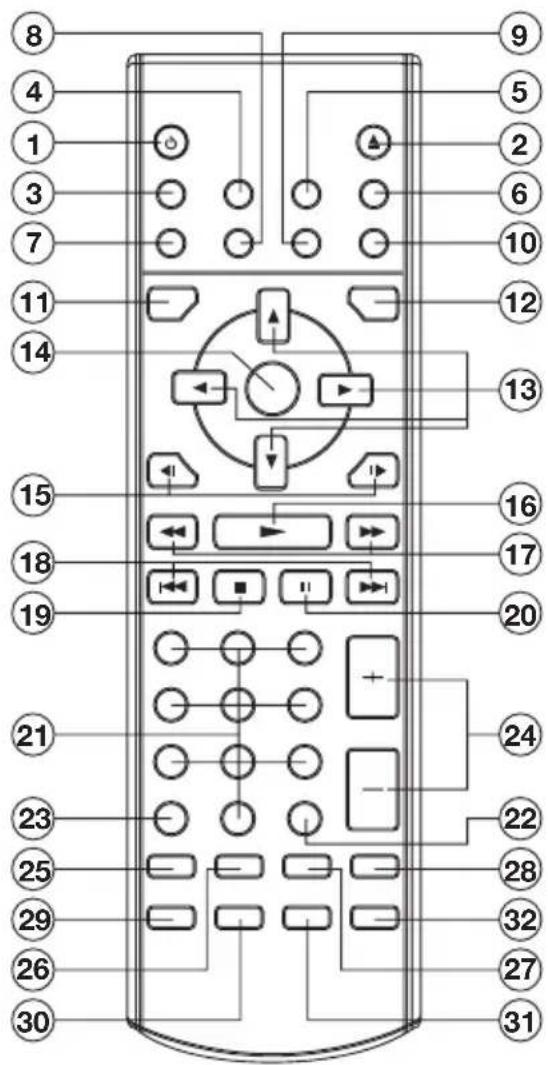

1. Aan/uit toets Indrukken coor aan/uit

2. Uitwerp toets Werpt de CD/DVD uit de

3. Mute toets Onderdrukken van het

4. Subtitle toets Keuzetoets ondertiteling

5. Angle toets Camera-hoek keuzetoets

6. Display toets Informatie tijdens afspelen

7. Mode toets Keuzetoets signaal

9. PAL/NTSC Keuzetoets kleursysteem

10. Audio keuze Kies ander gesproken taal

11. Title toets Terug naar titelmenu DVD

12. Menu Terug naar hoofdmenu DVD

13. Cursor toetsen Selectie toetsen

Toets Langzaam vooruit/achteruit

16. toets Afspeel toets

toetsen Snel vooruit/achteruit spoelen

toetsen Vooruit/achteruit springen

19. Stop toets Stopt het afspelen

20. Pauze toets Pauseert tijdelijk het

21. 0-9 toetsen Numerieke snelkeuze

22. 10+ toets Keuzetoets boven de 10

25. Zoom toets Inzoomen/uitvergroten

26. Resume toets Hervatten vanaf het

27. GOTO toets Disc zoek functie

30. Program toets Voorprogrammeer toets

2 willekeurige punten

Voorzijde van de speler35

DIGITAL AUDIO AANSLUITING

Indien u gebruik wilt maken van Dolby prologic geluidsweergave, dan dient u een versterker te gebruiken die een Dolby decoder aan boord heeft tezamen met een digitale ingang in vorm van een coaxiale aansluiting. Sluit de DVD speler dan met één van deze kabel typen aan op de versterker. Zet de Digital Audio Output van deze DVD-speler niet op “Dolby Digital” tenzij u de digitale audio-aansluiting van deze DVD-speler verbindt met een AV decoder met Dolby Digital (AC-3) decodeerfunctie. Overdreven hoog volume kan uw gehoor en de luidsprekers beschadigen.36 Opmerkingen

• De werking van de afstandsbediening kan worden verstoord door een obstakel tussen afstandsbediening en afstandsbedieningsensor.

• Bij fel licht zoals bijvoorbeeld een fluorescentielamp of direct zonnelicht kan de werking eveneens zijn verstoord.

• Ook het gebruik van een TV met hetzelfde type infrarood afstandsbediening in dezelfde richting kan problemen geven.

• Voor een efficiënte werking bedraagt de maximum afstand tussen afstandsbediening en afstandsbedieningsensor 7 meter. DOLBY DIGITAL Vervaardigd onder licentie van Dolby Laboratories. “Dolby” en het dubbel-D symbool zijn handelsmerken van Dolby Laboratories. Confidential Unpublished Works. ©1992-1997 Dolby Laboratories, Inc. Alle rechten voorbehouden.

De DVD-speler schakelt aan .

2) Druk op OPEN/CLOSE.

De disc-lade gaat open. U kunt de disc-lade openen door op deze toets te drukken, ook al staat de DVD-speler in de wachtstand.

3) Druk op (weergave) op de afstandsbediening of PLAY op de DVD-speler.

De weergave start. Als de disc omgekeerd is ingebracht (en het een een enkelzijdige disc betreft), verschijnt "NO DISC" of "DISC ERROR" op het Tv-scherm. Nadat alle hoofdstukken in de titel zijn afgespeeld, stopt de DVD-speler automatisch en keer het menuscherm terug.Bij interactieve DVD's verschijnt een menu op het Tv-scherm.

/ / / en druk op ENTER, of druk op de cijfertoetsen om het gewenste item te kiezen. BASISBEDIENING Stoppen van de weergave - Druk kortstondig op de STOP toets om de weergave te stoppen. De weergave kan vanaf dezelfde positie op de disc worden hervat door op de PLAY toets te drukken. - Druk tweemaal op de STOP toets. De weergave wordt gestopt en de DVD-speler keert terug naar de eerste passage of hoofdstuk. Vooruit- en terugspoelen - Druk tijdens weergave op FF of REW. - Bij elke druk op de toets verandert de snelheid van het vooruit- of terugspoelen in onderstaande volgorde. - DVD/video-CD/CD/MP3 Normal Playback 2X 4X 6X 8X37 Overslaan van een passage Druk tijdens weergave op de overslaan toetsen / . De toets brengt u naar de volgende passage en de toets brengt u naar de vorige passage. Opmerking: De / toetsen zijn bij enkele versie 2.0 video-CD’s (met PBCweergavebesturing) mogelijk niet beschikbaar. Pauze (stilbeeld) Druk tijdens weergave op PLAY. Druk nogmaals op PLAY om de normale weergave te hervatten. Herhalen Druk op de REPEAT toets om één van de volgende herhalingsfuncties te kiezen:

1. Het huidige hoofdstuk/de huidige passage wordt voortdurend herhaald wanneer de

REPEAT 1 stand gekozen is.

2. Kies de REPEAT stand om voortdurend alle hoofdstukken / passages van de disc

3. Wanneer de REPEAT OFF stand wordt gekozen, verdwijnen de REPEAT of REPEAT

1 aanduidingen van het scherm. - Video-CD De herhalingsfunctie is niet beschikbaar bij versie 2.0 video-CD’s (met weergavebesturing). Reset De reset toets is in het frontpaneel weggewerkt en moet met behulp van een balpen of een dun, metalen voorwerp worden ingedrukt. De reset toets kan om de volgende redenen worden ingedrukt: - Nadat het toestel is geïnstalleerd en alle bedrading is aangesloten. - Als de bedieningsorganen niet functioneren. - Als er een foutmelding op het scherm is verschenen. Afstandsbedieningssensor (IR) Richt de afstandsbediening op de infraroodsensor, zodat de signalen goed ontvangen kunnen worden. Uitschakelen van de DVD-speler Druk op de POWER toets op het voorpaneel of op de POWER toets van de afstandsbediening.38 On-screen display functie Druk tijdens weergave op de DISPLAY toets om de inhoud van de geplaatste disc op het scherm te laten verschijnen. Voorbeeld: - DVD

1. Druk voor de eerste keer op DISPLAY:

TITLE 01/03 CHAPTER 002/025 00:02:25 De display toont het huidige titelnum-mer, het totale aantal titels, het huidige hoofdstuknummer, het totale aantal hoofdstukken van deze titel en de verstreken tijd.

2. Druk voor de tweede keer op DISPLAY:

TITLE REMAIN 01:46:58

3. Druk voor de derde keer op DISPLAY:

CHAPTER ELAPSED 00:00:24

4. Druk voor de vierde keer op DISPLAY:

CHAPTER REMAIN 00:01:39

5. Druk voor de vijfde keer op DISPLAY:

Het venster verdwijnt van het scherm.

Video-CD (zonder weergavebesturing)/CD Bij elke druk op de DISPLAY toets verandert het scherm in onderstaande volgorde:

- MP3 Bij elke druk op de DISPLAY toets verandert het scherm als volgt:

CHAPTER ELAPSED ➝ CHAPTER REMAIN

Functie voor meertalige soundtracks op DVD - Druk tijdens weergave op de AUDIO toets. Bij elke druk op de toets wordt overgeschakeld naar de volgende taal. Opmerking: - Het aantal beschikbare talen verschilt per disc. Bij sommige discs is slechts één taal beschikbaar. -Wanneer de soundtrack niet in verschillende talen is opgenomen, verschijnt in de linker bovenhoek van het scherm. -Voor video-CD/CD: Druk tijdens weergave op de AUDIO toets. U kunt zo overschakelen tussen mono en stereo geluid. Stereo (L & R) L only R only Menufunctie Het titelmenu Wanneer er meerdere titels op een DVD zijn opgenomen, kunt u via het titelmenu kiezen waar u de weergave wilt starten.

1. Druk tijdens weergave op de TITLE

toets. Het titelmenu verschijnt. 2 Druk op de op TV-scherm getoonde cursortoets, kies de gewenste titel met de cursortoets en bevestig uw keuze met behulp van de ENTER toets. Functie voor meertalige ondertiteling (alleen DVD) - Druk tijdens weergave op de SUBTITLE toets. Bij elke druk op de toets wordt overgeschakeld naar ondertiteling in de volgende taal. Opmerking: - Het aantal beschikbare talen verschilt per disc. Bij sommige discs is slechts één taal beschikbaar. -Wanneer er geen ondertiteling in verschillende talen beschikbaar is, verschijnt in de linker bovenhoek van het scherm. BasisbedieningROOT 0 MP3 MUSIC 1 SKY

Functie voor meerdere camerastandpunten (alleen DVD) - Druk tijdens weergave op de ANGLE toets Bij elke druk op de toets wordt overgeschakeld naar het volgende camerastandpunt. Opmerking: - Het aantal beschikbare camerastandpunten verschilt per disc. - Deze functie is alleen beschikbaar bij DVD’s met scènes die vanuit verschillende camerastandpunten zijn opgenomen. - Wanneer er geen andere camerastandpunten beschikbaar zijn, verschijnt in de linker bovenhoek van het scherm.

WEERGAVE VAN MP3-DISCS

Ondersteunde bestandsindelingen: - ISO 9660 niveau 1 en niveau 2 - Joliet - Romeo Voorbeeld: Gebruik de , , en toetsen om het bestand of de map te selecteren en druk op de ENTER of PLAY toets. Met behulp van de REPEAT toets kunt u drie verschillende weergave-functies kiezen. REP-ONE: Herhaalt het huidige bestand steeds weer. FOLDER REPEAT: Herhaal alle bestanden in de huidige map steeds weer. Gebruik / tijdens weergave om het volgende of het vorige bestand weer te geven. Opmerking: Het is niet mogelijk om tijdens weergave een map te kiezen. Dit is alleen mogelijk nadat de STOP toets is ingedrukt. Tijdens weergave toont het scherm de MP3-ID3 identificatiegegevens en niet de gebruikte REPEAT MODE. In dit geval worden de titel van de passage en de naam van de artiest getoond. Speciale functies Basisbediening40 Configuratie Configuratie

Druk vanuit de stopstand op SETUP. (Druk tweemaal op de STOP toets om er zeker van te zijn dat de DVD-speler in de stopstand staat.)

1. Het SETUP menu voor configuratie van

het systeem verschijnt.

2. Kies het gewenste menu-item met

behulp van de / toetsen.

3. Druk op de ENTER toets.

Deze configuratiepagina bevat alle televisie- en audio-uitgangs- instellingen. Raadpleeg algemene configuratie voor details.

Met DOLBY AC3 5.1 DOWNMIX kan surroundgeluid worden teruggebracht naar 2-kanaals geluid. Raadpleeg luidspreker- configuratie voor details.

Deze configuratiepagina bevat alle audio-instellingen. Raadpleeg audio-configuratie voor details.

Via deze pagina kunnen alle ondersteunde functies worden geconfigureerd. Raadpleeg voorkeuren voor details. Algemene configuratie

SETUP – GENERAL – TV DISPLAY

Instelling van de beeldverhouding Voor instelling van de beeldverhouding (4:3 of 16:9) van het aangesloten televisietoestel. - NORMAL/PS (voor een TV met een 4:3 beeldverhouding) Weergave met panoramabeeld. (Bij een breedbeeldtelevisie verdwijnen de linker en de rechter rand.) - NORMAL/LB (voor een TV met een 4:3 beeldverhouding) Weergave met ondertitelingsbalk. (Bij een breedbeeldtelevisie verschijnen er zwarte randen aan de boven- en onderkant van het scherm.) - WIDE (voor een TV met een 16:9 beeldverhouding) Gebruik deze instelling wanneer een breedbeeldtelevisie is aangesloten. Video Material Normal TV Screen Pan Scan Letter-box 4:3 Wide (16:9) 4:3 16:9 GENERAL SETUP SPEAKER SETUP

Instelling van het TV-type - Deze speler kan zowel DVD’s als video- CD’s weergeven die met het PAL of met het NTSC-systeem zijn opgenomen. - Gebruik de NTSC instelling wanneer u een televisietoestel met het NTSC- systeem heeft aangesloten. - Gebruik de PAL instelling wanneer u een televisietoestel met het PAL- systeem heeft aangesloten. - Gebruik de MULTI instelling om automatisch over te schakelen op het systeem dat op de DVD wordt gebruikt.

SETUP – GENERAL – PIC MODE

Instelling van de beeldkwaliteit - Gebruik de AUTO instelling om de beeldkwaliteit te laten afhangen van de gebruikte DVD. - Gebruik de HI-RES instelling voor de hoogste beeldresolutie. - Gebruik de N-FLICKER instelling om beeldruis te onderdrukken.

SETUP – GENERAL – ANGLE MARK

Instelling van de aanduiding voor meerdere camerastandpunten Wanneer deze instelling op ON wordt gezet, verschijnt de (aanduiding voor meerdere camerastandpunten) zodra er op de weergegeven DVD andere camerastandpunten beschik-baar zijn; de aanduiding verschijnt niet wanneer deze instelling op OFF wordt gezet.

SETUP – GENERAL – OSD LANG

Instelling van de OSD-taal Kies met behulp van de / toetsen de OSD-taal van uw voorkeur.TV DISPLAY PIC MODE ANGLE MARK OSD LANG CAPTIONS SCR SAVER MAIN PAGE

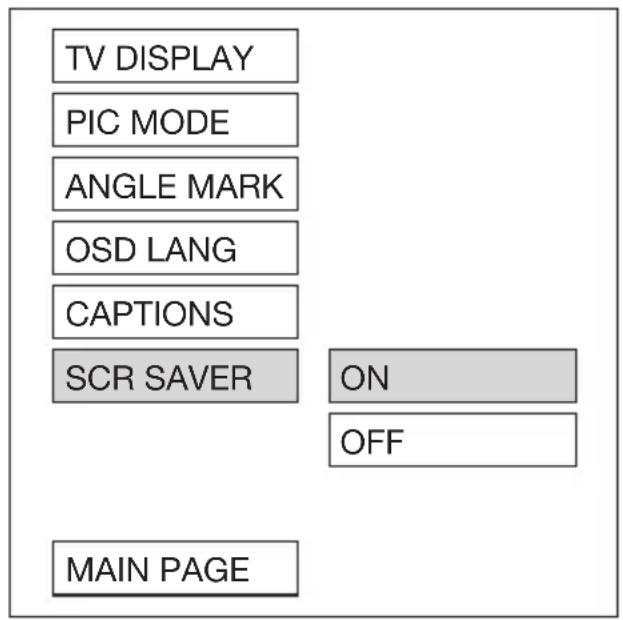

Zet de screensaver aan of uit Luidspreker-configuratie

SETUP – SPEAKER – DOWNMIX

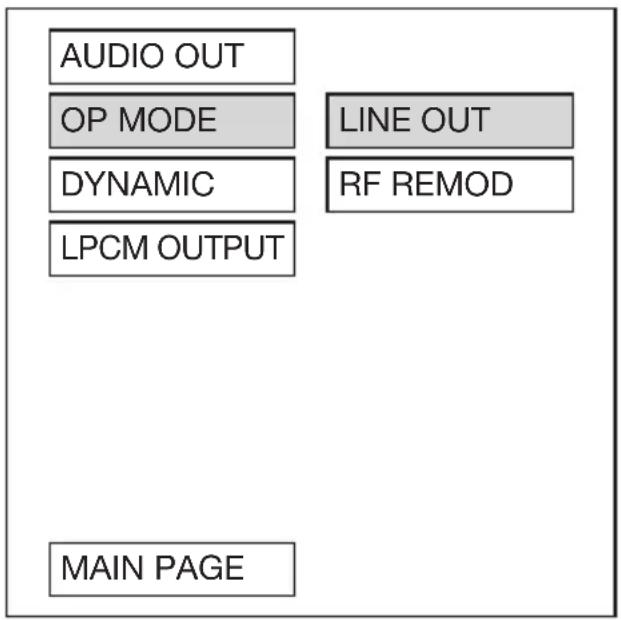

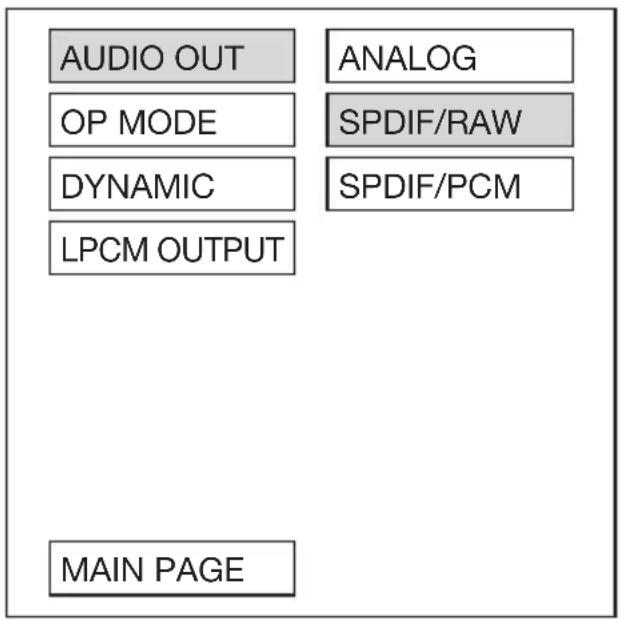

Deze instelling is om de audio uitgang op digitaal of analoog te zetten. Instelling van de DOWNMIX Met de DOLBY AC3 5.1 DOWNMIX functie kan surroundgeluid worden teruggebracht naar 2-kanaals geluid. Kies de gebruikte luidsprekeraansluiting met behulp van de cursortoetsen. - Gebruik de LT/RT instelling voor Dolby surroundgeluid. - Gebruik de STEREO instelling voor gewoon stereo Kies een methode voor de digitale uitgang -- GENERAL PAGE -- -- AUDIO SETUP --

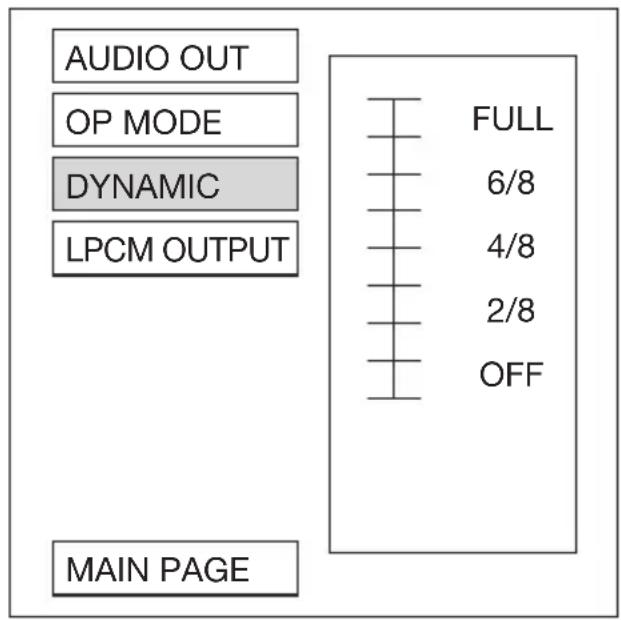

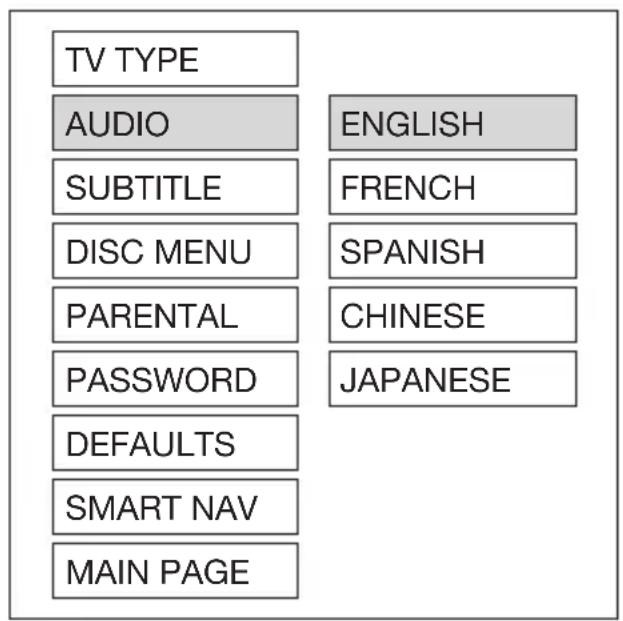

TV Type Normaal gesproken kunt u deze instelling op “auto” zetten voor een automatische keuze tussen PAL en NTSC Dynamic range Met deze instelling kunt u het dynamische bereik instellen Het geluid. Er zijn 8 stappen mogelijk. Instelling van de voorkeurstaal Kies met behulp van de cursortoetsen de taal van uw voorkeur voor de soundtrack. Instelling van de taal voor de ondertiteling Kies met behulp van de cursortoetsen de taal van uw voorkeur voor de ondertiteling. LANGUAGE SUBTITLE DISC MENU LOCALE PARENTAL PASSWORD DEFAULTS MAIN PAGE ENGLISH FRENCH SPANISH CHINESE JAPANESE OFF LANGUAGE SUBTITLE DISC MENU LOCALE PARENTAL PASSWORD DEFAULTS MAIN PAGE ENGLISH FRENCH SPANISH CHINESE JAPANESE

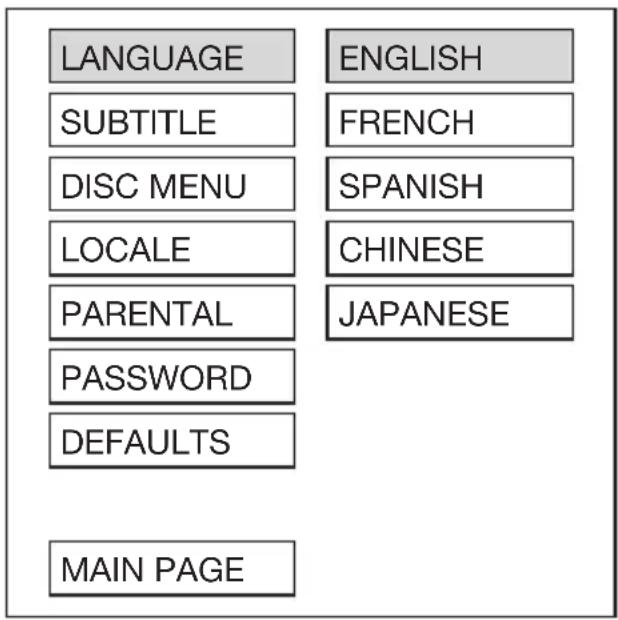

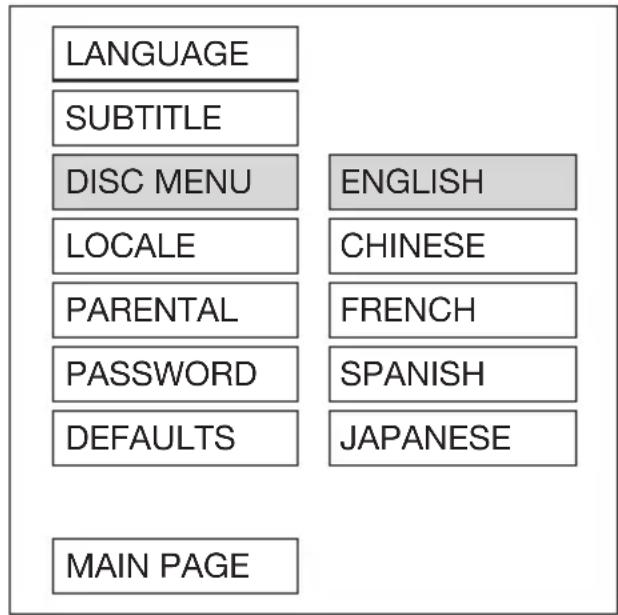

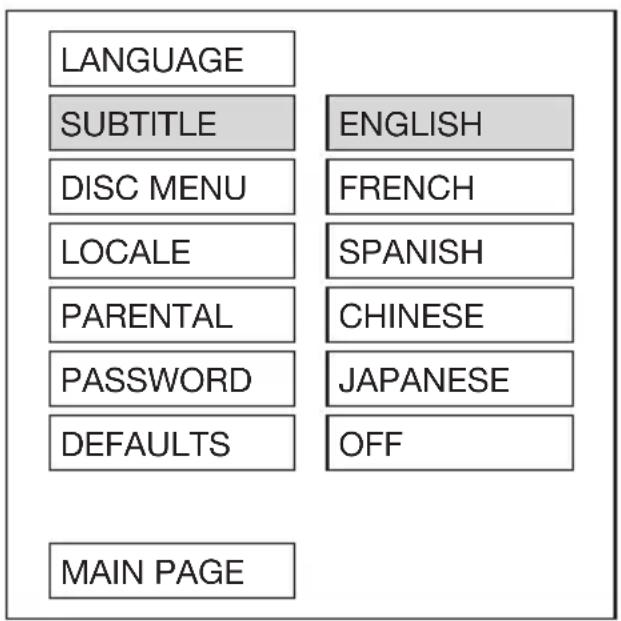

Instelling van de taal voor het menu van DVD’s Kies met behulp van de cursortoetsen de taal van uw voorkeur voor de menu’s van DVD’s.

SETUP – PREFERENCES – LOCALE

Plaats Kies met behulp van de cursortoets de plaats van uw voorkeur. De speler is van deze instelling afhankelijk voor het keuren van films.

SETUP – PREFERENCES – PARENTAL

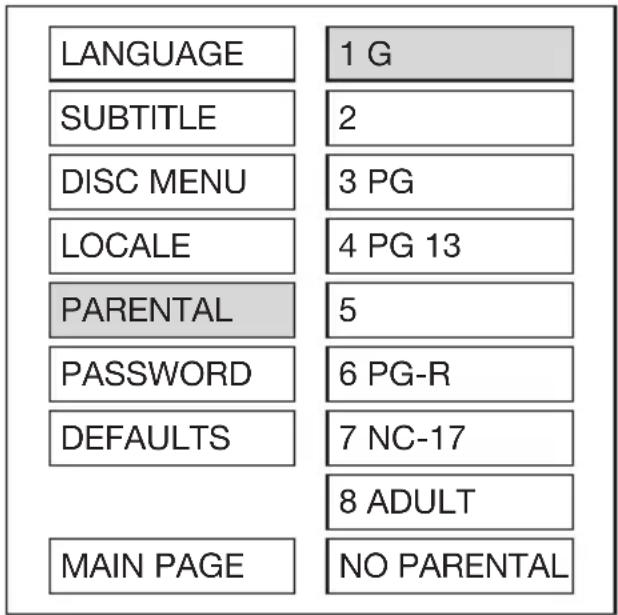

Instelling van het ouderniveau Kies met behulp van de cursortoetsen het gewenste ouderniveau en bevestig uw keuze met behulp van de ENTER toets.

SETUP – PREFERENCES – PASSWORD

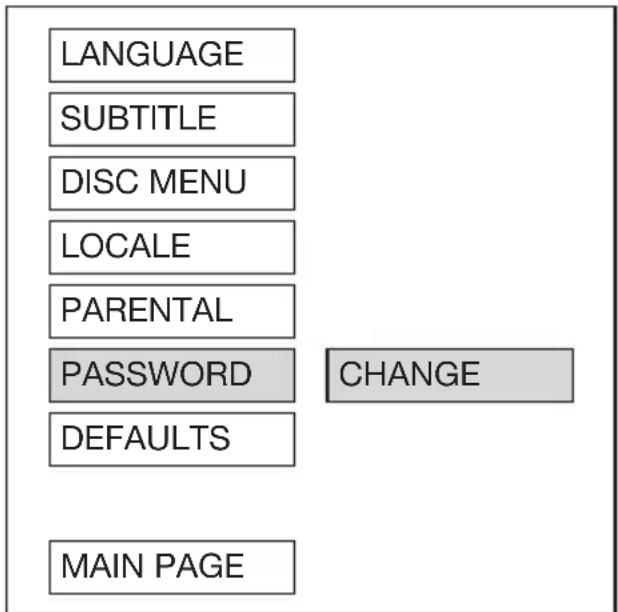

Instelling van het wachtwoord Kies CHANGE en druk op de ENTER toets. Voer het oude wachtwoord in (de originele fabriekscode is 3308) en voer een nieuw wachtwoord van 4 cijfers in. Voer het nieuwe wachtwoord ter bevestiging nogmaals in.RESET TV TYPE AUDIO SUBTITLE DISC MENU PARENTAL PASSWORD DEFAULTS SMART NAV MAIN PAGE NO MENU WITH MENU TV TYPE AUDIO SUBTITLE DISC MENU PARENTAL PASSWORD DEFAULTS SMART NAV MAIN PAGE Voorkeuren

LOCALE USA PARENTAL 6 PG-R PASSWORD 3308 ALGEMENE CONFIGURATIE LUIDSPREKER-CONFIGURATIE AUDIO-CONFIGURATIE VOORKEUREN De standaard fabrieksinstellingen zijn als volgt:

SETUP – PREFERENCES – DEFAULTS

Herstellen van de standaard instellingen Kies RESET om de standaard fabrieksinstellingen te herstellen.

SETUP – PREFERENCES – SMART NAV

Menu inschakelen / uitschakelenTechnische Gegevens Voeding: 12 V gelijkstroom (11 V - 16 V), nominale spanning 14,4 V, negatief geaard Stroomverbruik: Minder dan 2,0 A Signaalsysteem: Composiet videosignaal 1,0Vp-p 75Ω Bruikbare discs: (1) DVD-VIDEO disc 5”(12 cm) enkelzijdig, enkellaags 5”(12 cm) enkelzijdig, dubbellaags (2) Compact disc (CD-DA) 5”(12 cm) disc Audio-uitgangsniveau: 600Ω 2-kanaals 2,0 Vrms) Audiosignaaluitgang karakteristieken: (1) Frequentiebereik: 20 Hz-20 kHz (2) Signaal/ruis-verhouding : 80 dB (JIS) (3) Wow en flutter: Niet meetbaar Opmerking: Veranderingen in technische gegevens en ontwerp zonder voorafgaande kennisgeving voorbehouden.

1. Plaats de 9-pin mini DIN stekker (1) in de mini DIN aansluiting (2) aan de achterzijde

2. De gele plug (3) wordt verbonden met het VIDEO signaal. De witte plug (4) wordt

verbonden met het AUDIO signaal links en de rode plug (5) met het AUDIO signaal rechts.

3. Plaats de DC plug (6) in de 12 Volt OUT aansluiting van de DVD speler. Zie hiervoor

de gebruiksaanwijzing van de DVD speler. (8) ZWART (7) ROOD (2) PVC CABLE (ZWART) (3) GEEL (4) WIT (5) ROOD (6) ZWART (1)48

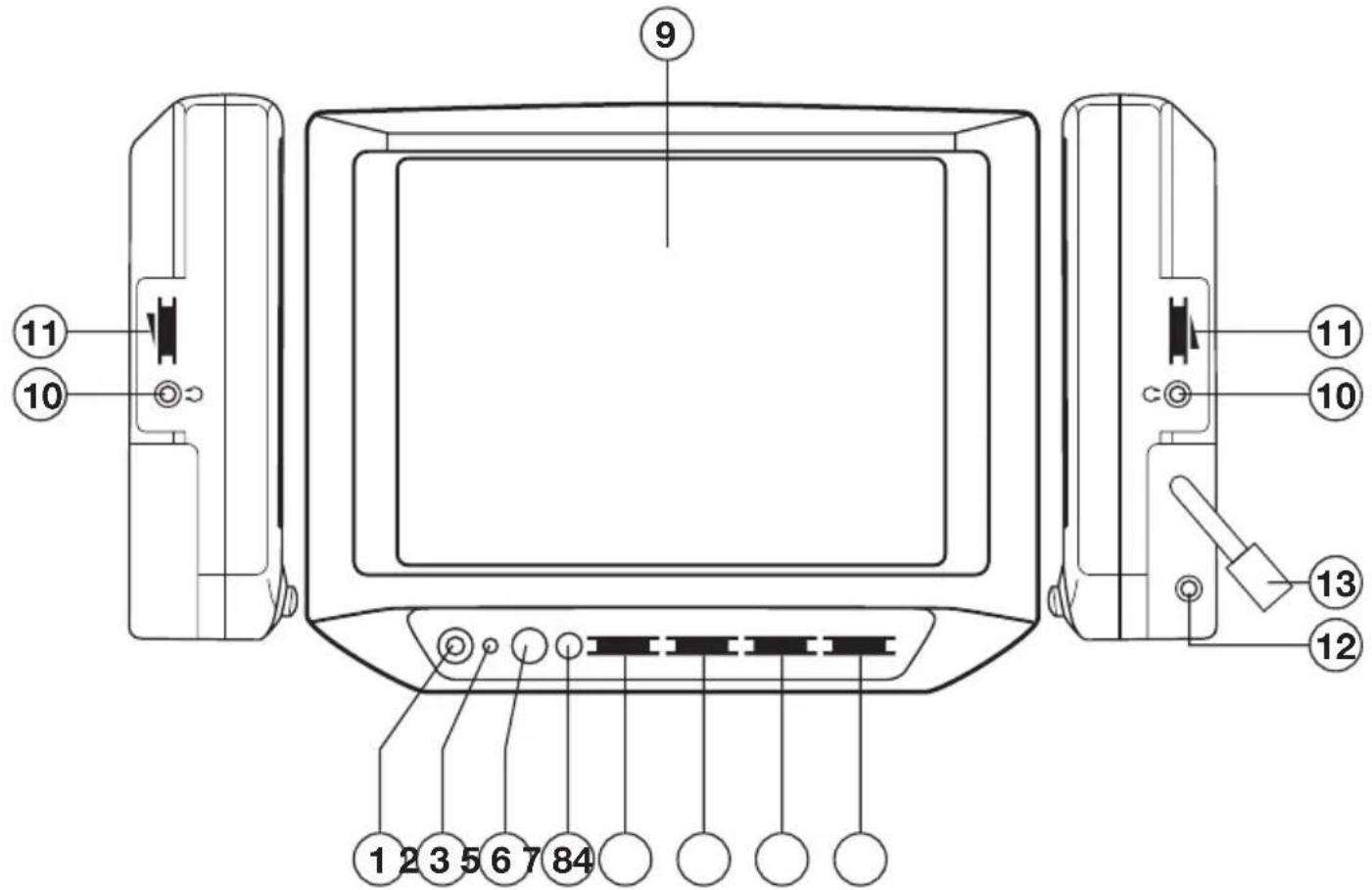

GEBRUIK EN GEBRUIKSFUNCTIES ( 7 inch )1. POWER Druk op POWER knop (1) om de unit aan te zetten. Druk nogmaals om de unit uit te zetten.

Indien de unit aan staat geeft een groen LED (2) dit aan.

Richt de afstandsbediening op de sensor (3).

Druk op de SPEAKER knop (4) om de ingebouwde luidspreker aan of uit te zetten.

Draai de volume knop (5) naar rechts of links om het speaker volume te regelen.

Draai de COLOR knop (6) naar rechts of links om de kleur in te stellen.

Draai de CONTRAST knop (7) naar rechts of links om het contrast te regelen.

Draai de BRIGHT knop naar rechts of links om de helderheid te regelen.

Links en rechts aan de zijkant zijn aansluitpunten voor een oor of koptelefoon (10)

11. KOPTELEFOON VOLUMEREGELING

Draai de volumeknop (11) naar links en rechts om het koptelefoon volume te regelen

Aansluitpunt voor remote sensor (12). U kunt een de DVD of TFT scherm bedienen door de afstandsbediening te richten op het aangesloten infrarood oog.

13. 9-PIN MINI DIN AANSLUITING

De aansluiting (13) wordt gebruikt voor het AUDIO- en VIDEO signaal alsmede de voeding van het TFT scherm. 49® MCD-KIT7
