MCDKIT7 - Lecteur DVD portable Marquant - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur DVD portable avec écran LCD TFT
Marque	Marquant
Modèle	MCDKIT7
Alimentation	12V DC (11V-15V), consommation <3A, adaptateur AC/DC ou prise allume-cigare
Formats de disque compatibles	DVD simple/double face/couche, CD audio, VCD, CD MP3
Sortie audio	2 canaux, 600 Ohm, 2.0 Vrms, fréquence 20 Hz - 20 kHz, rapport signal/bruit 80 dB
Sortie vidéo	Composite vidéo 1.0 Vp-p 75 Ohm
Écran	LCD TFT couleur, réglages couleur/contraste/clarté
Haut-parleurs intégrés	Oui, avec bouton de mise en sourdine
Télécommande	Infrarouge, piles AAA (2x), portée +/-30°
Fonctions principales	Lecture DVD/CD/MP3, recherche, répétition, programmation, zoom, sous-titres, angles, menu audio
Réglages	Langue OSD, sous-titres, audio, contrôle parental, type TV (PAL/NTSC/Auto), mot de passe
Nettoyage	Disques : chiffon doux du centre vers les bords ; appareil : chiffon humide
Sécurité	Laser classe 1, diode CaA/A3, longueur d'onde 650 nm, puissance 7 mW ; ne pas ouvrir le boîtier
Accessoires inclus	Câble PVC (noir), connecteur mini-DIN 9 broches, supports de fixation

FOIRE AUX QUESTIONS - MCDKIT7 Marquant

Comment allumer le lecteur DVD Marquant MCDKIT7 ?

Appuyez sur le bouton Power (marche/arrêt) situé sur la façade avant ou sur la télécommande. L'indicateur rouge s'allume.

Comment insérer un disque dans le lecteur ?

Placez la clé de contact en position accessoire. Appuyez sur Power, puis insérez le disque dans la fente, étiquette vers le haut. La lecture démarre automatiquement.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (type AAA) et leur orientation. Pointez la télécommande vers le capteur IR (RX) dans un angle de +/-30°. Si le problème persiste, appuyez sur le bouton Reset à l'avant avec un stylo.

Comment régler la langue des menus ?

Appuyez sur Setup, allez dans General Setup, puis OSD Language. Sélectionnez la langue souhaitée avec les touches ▲/▼ et validez avec Enter.

Pourquoi l'écran reste-t-il noir ?

Assurez-vous que l'appareil est allumé (Power). Vérifiez les connexions du câble mini-DIN entre le lecteur et l'écran. Ajustez les réglages de luminosité et contraste sur l'écran.

Comment utiliser la fonction répétition A-B ?

Pendant la lecture, appuyez sur la touche A-B au début du passage, puis à nouveau à la fin. La répétition en boucle démarre. Appuyez une troisième fois pour revenir à la lecture normale.

Quels types de disques puis-je lire ?

Ce lecteur lit les DVD (simple/double face/couche), CD audio, VCD et CD MP3. Vérifiez la zone géographique (Europe) et le format (PAL/NTSC).

Comment régler le contrôle parental ?

Dans le menu Setup, allez dans Preferences puis Parental. Choisissez un niveau (8=adulte, 1=enfant). Un mot de passe est nécessaire (par défaut 3308).

Puis-je brancher un casque ?

Oui, deux prises casque sont disponibles sur les côtés de l'écran. Branchez un casque stéréo pour écouter le son sans haut-parleurs.

Comment nettoyer un disque rayé ?

Utilisez un chiffon doux et essuyez du centre vers les bords. N'utilisez pas de solvants ou de produits nettoyants. Si le disque est fissuré, ne l'utilisez pas.

MODE D'EMPLOI MCDKIT7 Marquant

Système vidéo mobile

Notes sur les disques ....53

Le lecteur....56

Vue frontale....56

Vue arrière....56

Installation 57

Connexion électrique ....58

Télécommande ....59

Fonctions de la télécommande ....60

Preparation de la telecommande....61

Lecture d'un disque....61

Ejection d'un disque ....61

Fonctionnement 62

Lecture....62

Fonction affichage à l'écran....64

Fonction pistes sonores multilingue 65

Fonction menu....65

Fonction titre menu....65

Fonction sous-titres multilingue....65

Fonction multi-angle 65

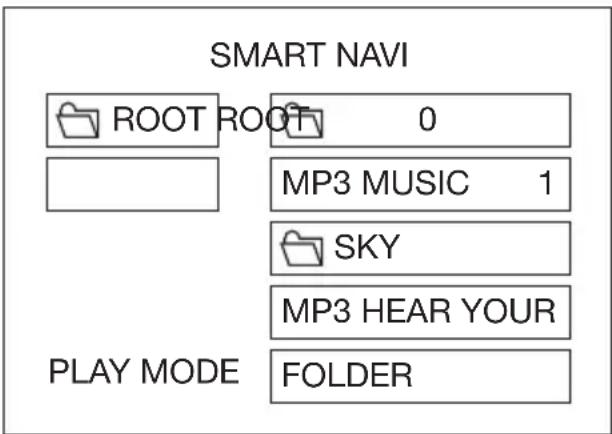

Lecture d'un disque MP3....66

Réeglages....67

Reglages initiaux....67

Reglages generaux 67

Reglages des haut-parleurs....69

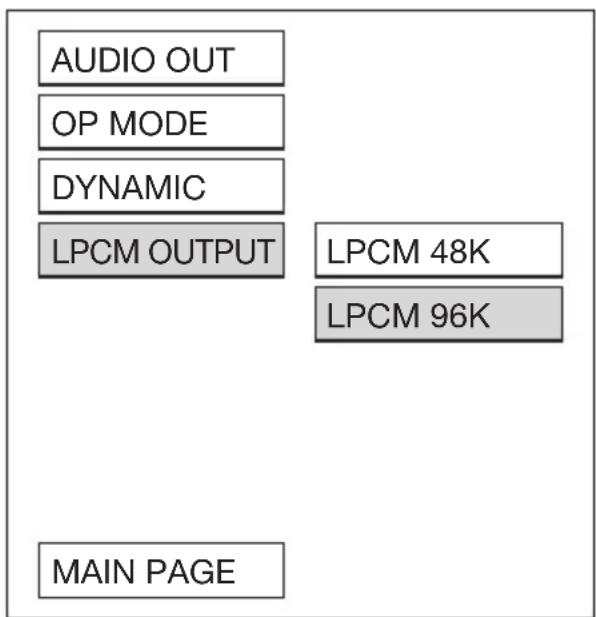

Reglages audio 69

Reglages des preferences ....70

Charte des réglages par defaut ....72

Spécifications....73

Moniteur....74

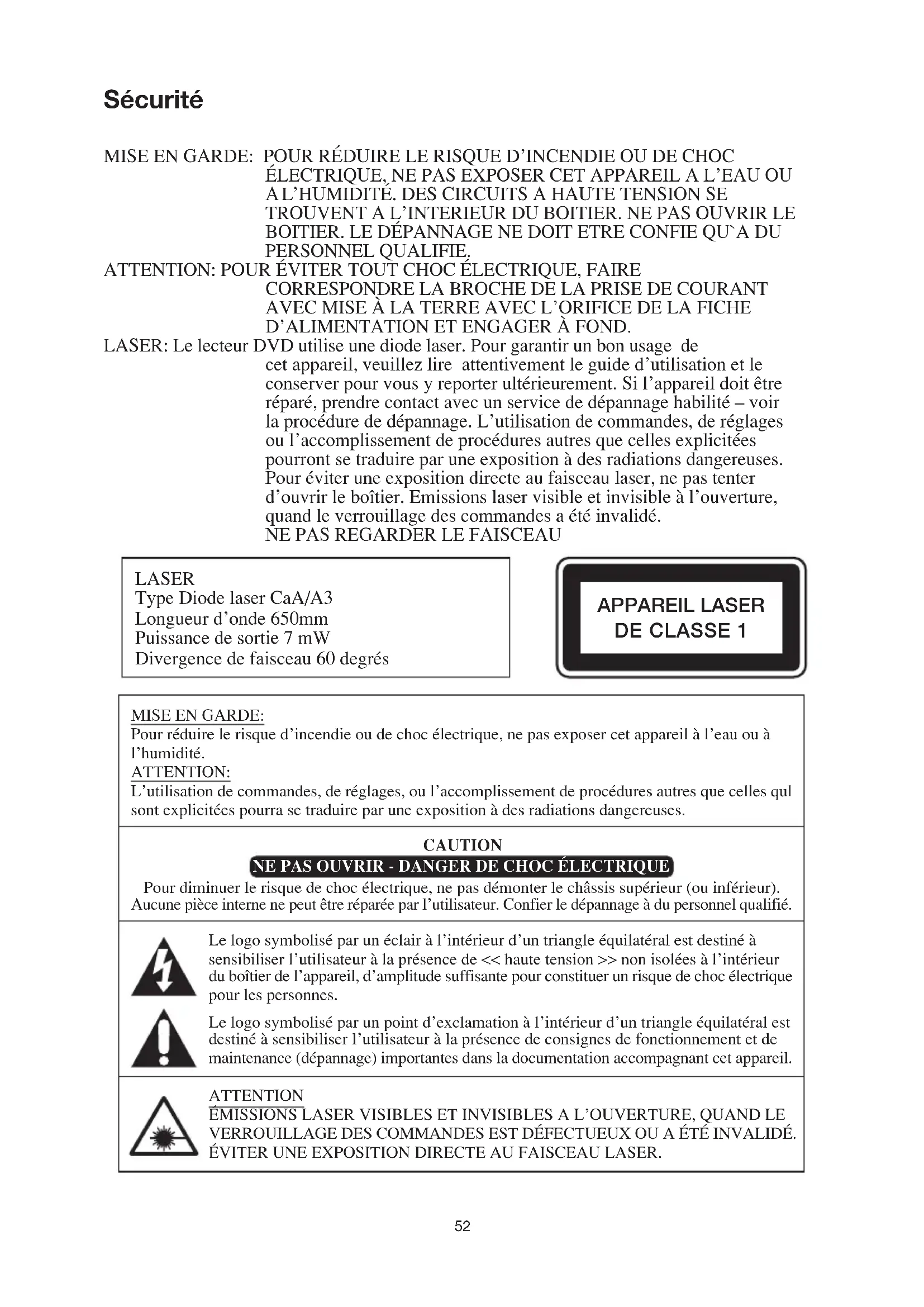

Sécurité

MISE EN GARDE: POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS EXPOSER CET APPAREIL A L'EAU OU A L'HUMIDITÉ. DES CIRCUITS A HAUTE TENSION SE TROUVENT A L'INTERIEUR DU BOITIER. NE PAS OUVRIR LE BOITIER. LE DÉPANNAGE NE DOIT ETRE CONFIE QU'A DU PERSONNEL QUALIFIE.

ATTENTION: POUR ÉVITER TOUT CHOC ÉLECTRIQUE, FAIRE CORRESPONDRE LA BROCHE DE LA PRISE DE COURANT AVEC MISE À LA TERRE AVEC L'ORIFICE DE LA FICHE D'ALIMENTATION ET ENGAGER À FOND.

LASER: Le lecteur DVD utilise une diode laser. Pour garantir un bon usage de cet appareil, veuillez lire attentivement le guide d'utilisation et le conserver pour vous y reporter ultérieurement. Si l'appareil doit être réparé, prendre contact avec un service de dépannage habilité – voir la procédure de dépannage. L'utilisation de commandes, de réglages ou l'accomplissement de procédures autres que celles explicitées pourront se traduire par une exposition à des radiations dangereuses. Pour éviter une exposition directe au faisceau laser, ne pas tenter d'ouvrir le boîtier. Emissions laser visible et invisible à l'ouverture, quand le verrouillage des commandes a été invalidé. NE PAS REGARDER LE FAISCEAU

LASER

Type Diode laser CaA/A3

Longueur d'onde 650mm

Puissance de sortie 7 mW

Divergence de faisceau 60 degrés

APPAREIL LASER DE CLASSE 1

MISE EN GARDE:

Pour réduire le risque d'incendie ou de choc électrique, ne pas exposer cet appareil à l'eau ou à l'humidité.

ATTENTION:

L'utilisation de commandes, de réglages, ou l'accomplissement de procédures autres que celles qui sont explicitées pourra se traduire par une exposition à des radiations dangereuses.

CAUTION

NE PAS OUVRIR - DANGER DE CHOC ÉLECTRIQUE

Pour diminuer le risque de choc électrique, ne pas démonter le châssis supérieur (ou inférieur). Aucune pièce interne ne peut être réparée par l'utilisateur. Confier le dépannage à du personnel qualifié.

Le logo symbolisé par un éclair à l'intérieur d'un triangle équilatéral est destiné à sensibiliser l'utilisateur à la présence de << haute tension >> non isolées à l'intérieur du boîtier de l'appareil, d'amplitude suffisante pour constituer un risque de choc électrique pour les personnes.

Le logo symbolisé par un point d'exclamation à l'intérieur d'un triangle équilatéral est destiné à sensibiliser l'utilisateur à la présence de consignes de fonctionnement et de maintenance (dépannage) importantes dans la documentation accompagnant cet appareil.

ATTENTION

ÉMISSIONS LASER VISIBLES ET INVISIBLES A L'OUVERTURE, QUAND LE VERROUILLAGE DES COMMANDES EST DÉFECTUEUX OU A ÉTÉ INVALIDÉ. ÉVITER UNE EXPOSITION DIRECTE AU FAISCEAU LASER.

ATTENTION: VEUILLEZ LIRE ET RESPECTER CHACUNE DES MISES EN GARDE ET DES CONSIGNES DONNÉES DANS CE GUIDE D'UTILISATION. CONSERVER CETTE NOTICE POUR VOUS Y REPORTER ULTERIEUREMENT.

Cet appareil a été conçu et réalisé pour garantir la sécurité des personnes. Un usage impropre peut se traduire par un choc électrique ou un risque d'incendie. Les sécurités incorporées dans cet appareil vous protégeront si vous vous conformez aux procédures suivantes concernent l'installation. l'utilisation et le dépannage. Aucune pièce de cet appareil ne peut être réparée par l'utilisateur.

NE PAS RETIRER LA CARROSSERIE DE PROTECTION AU RISQUE D'ETRE EXPOSÉ A DES TENSIONS ÉLEVÉES. LE DÉPANNACE NE DOIT ETRE CONFIÉ QU'A DU PERSONNEL QUALIFIÉ.

1. Lire ces consignes. Après avoir déballé cet appareil, lire attentivement le guide d'utilisation.
2. Retenir ces consignes. Conserver cette notice pour vous y reporter ultérieurement.
3. Tenir compte de toutes les mises en garde.
4. Se conformer aux consignes d'utilisation et aux autres consignes.
5. Ne pas utiliser cet appareil à proximité de l'eau.
6. Nettoyer exclusivement avec un chiffon humide.
7. N'entraver aucune des prises d'aération, installer conformément aux consignes du fabricant
8. Ne pas disposer près d'une source de chaleur, comme un radiateur. Un registre de chaleur, un four ou un autre appareil (y compris les amplificateurs) produisent de la chaleur.
9. Ne pas invalider le dispositif de sécurité que constitue une prise de courant avec mise à la terre (une prise de terre comporte une broche mâle). Si la fiche d'alimentation de l'appareil ne s'adapte pas à votre prise de courant, consulter un électricien pour effectuer l'emplacement de cette dernière.
10. Eviter de piétiner ou de pincer le cordon d'alimentation, en particulier au voisinage des fiches des prises et des points de raccordement à l'appareil.
11. N'employer que des extensions/accessoires préconisés par le fabricant.

Chariot portable Mise en garde

S3125A

1. Utiliser exclusivement les chariots, pieds, supports trépieds, élévateurs à consoles ou plateaux préconisés par le fabricant.

Si un chariot est employé, manipuler l'ensemble chariot/appareils avec précaution pour éviter un dommage aux personnes à la suite d'un renversement.

1. Débrancher l'appareil au cours d'un orage ou s'il doit rester inutilisé pendant de longues périodes.

2. Ne confier tout dépannage qu'à du personnel qualifié. Un dépannage est rendu nécessaire quand l'appareil a été endommagé de manière quelconque, comme, par exemple, quand le cordon d'alimentation est endommagé, quand un liquide a été renversé ou des corps étrangers ont été introduits dans l'appareil, quand l'appareil a été exposé à la pluie ou à l'humidité, quand l'appareil ne fonctionne pas normalement ou s'il a fait une chute.

3. Plateau de chargement: Prendre garde aux doigts lorsque le plateau de chargement rentre dans l'appareil. De graves préjudices corporels peuvent être occasionnés.

4. Charge: Ne pas disposer d'objet lourd sur l'appareil ni marcher sur celui-ci. L'objet est susceptible de tomber, occasionnant de graves préjudices corporels et de sérieux dégâts à l'appareil.

5. Disque: Né pas utiliser de disque fissuré, déformé ou réparé. Ces disques peuvent se rompent facilement et peuvent occasionner de graves préjudices corporels et un dysfonctionnement de l'appareil.

6. Dommage nécessitant une intervention. Débrancher l'appareil de la prise de courant et confier le dépannage à du personnel qualifié dans les cas suivants:

a) Le cordon ou la fiche d'alimentation est endommagé.

b) Un liquide a été renversé ou des corps étrangers se sont introduits dans l'appareil.

c) L'appareil a été exposé à la pluie ou à l'eau.

d) L'appareil ne répond pas aux consignes de fonctionnement.

Ne modifier que les commandes envisagées dans les consignes de fonctionnement, dans la mesure où un réglage impropre d'autres commandes pourra occasionner des dégâts qui demanderont souvent une intervention technique lourde pour remettre l'appareil en état.

e) L'appareil a fait une chute ou a été endommagé de manière quelconque.

f) Les performances de l'appareil ont varié de façon significative – ceci démontre la nécessité d'une intervention technique.

1. Dépannage: Ne pas tenter de dépanner cet appareil vous-même dans la mesure où le fait d'ouvrir ou d'ôter la carrosserie de protection pourra vous exposer à des courants dangereux ou à d'autres risques. Confier tout dépannage exclusivement à du personnel qualifié.

2. Pièces de réplacement: Lorsque des pièces de remplacement sont nécessaires, s'assurer que le technicien a employé des pièces de remplacement préconisées par le constructeur ou ayant les mêmes caractéristiques que les pièces d'origine. Des substitutions non- conformes peuvent se traduire par un incendie, un choc électrique ou d'autres risques.

3. Contrôles de sécurité: A l'issue de dépannage ou réparation de cet appareil, demander au technicien d'effectuer les contrôles de sécurité afin d'établir que l'appareil se trouve en conditions normales de fonctionnement.

4. La version européenne est conforme à la norme CE, e1.

1. La version américaine est conforme à la norme UL.

9900460

Il existe plusieurs types de disques DVD Durée maximale de lecture

Disque simple face 2 HEURES

Disque simple face à deux couches 4 HEURES

Disque double face 4 HEURES

Disque double face à deux couches sur chaque face 8 HEURES

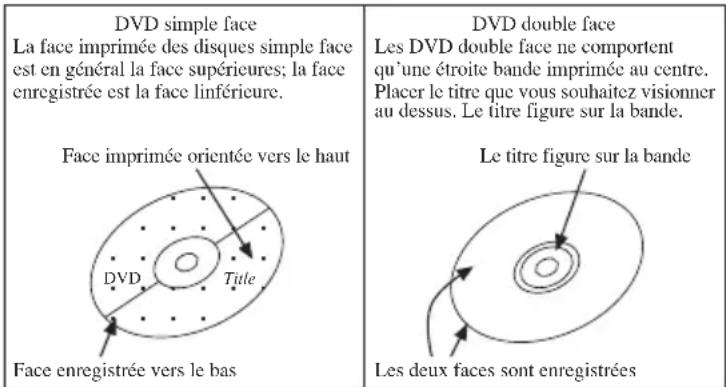

DVD simple face La face imprimée des disques simple face est en général la face supérieures; la face enregistrée est la face linférieure. Face imprimée orientée vers le haut DVD Title Face enregistrée vers le bas DVD double face Les DVD double face ne comportent qu'une étroite bande imprimée au centre. Placer le titre que vous souhaitez visionner au dessus. Le titre figure sur la bande. Le titre figure sur la bande Les deux faces sont enregistrées

Les disques DVD sont organisés en <> et <>. Il peut y avoir plusieurs titres sur un même disque et chaque titre peut contenir plusieurs chapitres. les titres et chapitres sont numérotés. Par exemple titre 1, titre 2, etc...et chapitre 1, 2, 3, etc...

En règle générale, un titre présentera les logos de l'éditeur du DVD et du producteur du film. Le film lui-même se trouvera sur un autre titre. D'autres titres encore pourront contenir des bandes d'annonces d'autres films ou commentaires sur la réalisation du film, des fins alternatives, etc. Les possibilités sont très vastes avec le DVD.

Les chapitres du titre principal permettent de rechercher rapidement une scène donnée.

De nombreux disques ont un “menu chapitres”, parfois appelé “index des scènes” ou “menu scènes”, qui présente le premier plan de chaque chapitre et permet de sélectionner une scène et de faire débuter la lecture du DVD à cet cndroit.

Il existe des DVD PAL et NTSC. Ce lecteur DVD peut lire les deux standards (tant que la zone DVD correspond).

Un même disque DVD peut contenir jusqu'à 8 langues et 32 sous-titres différents. Vous pouvez choisir la langue et les sous-titres qui vous conviennent et modifier votre choix. Vous pouvez visionner le DVD en totalité ou partiellement et sélectionner différents angles de vue.

Nettoyage des disques

Certains problèmes peuvent survenir quand le disque, à l'intérieur du DVD, est souillé.

Pour éviter ces problèmes, nettoyer régulièrement vos disques de la façon suivante: Lorsqu'un disque est souillé, le nettoyer avec un chiffon doux. Essuyer le disque du centre vers les bords.

ATTENTION

Ne pas utiliser de solvants, de produits de nettoyage du commerce ou de bombe antistatique prévue pour les disques 33 tours

Des considérations relatives à la distribution des disques DVD ont conduit à la définition de 5 zones géographiques dans le monde. La zone pour laquelle est prévue votre lecteur est indiquée sur “l’étiquette de zone”. Celle-ci devra être identique à celle des disques disponibles dans votre région. En cas de difficulté pour lire un disque, s’assurer que les zones du disque et du lecteur correspondent.

EUROPE

Protection contre la copie

Certains disques DVD incorporent un système de protection contre la copie. Avec ces disques vous obtiendrez une image de la plus grande qualité sur un poste de télévision mais vous ne pourrez pas enregistrer le signal sur une cassette vidéo.

Installation

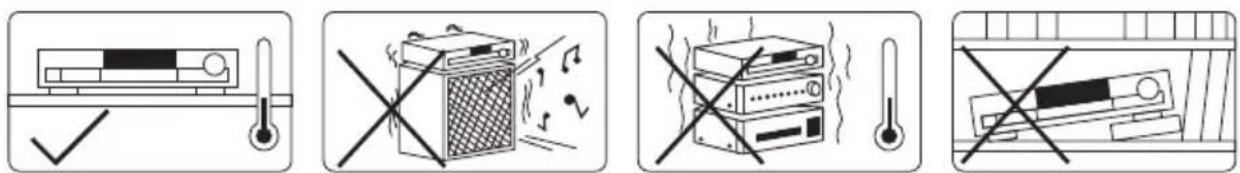

Disposer votre lecteur DVD sur une surface plane et stable. Ne pas exposer votre lecteur DVD à des températures extrêmes ou à l'humidité. Ne pas le placer sur une surface chaude comme, par exemple, au-dessus d'autres appareils, sources de chaleur et à veiller à lui assurer une ventilation suffisante.

Attention: Ne pas installer cet appareil dans un espace confiné, comme une étagère par exemple!

Cet appareil peut être utilise a domicile comme dans votre voiture. Pour l'installation dans une voiture, veuillez respecter les instructions suivantes.

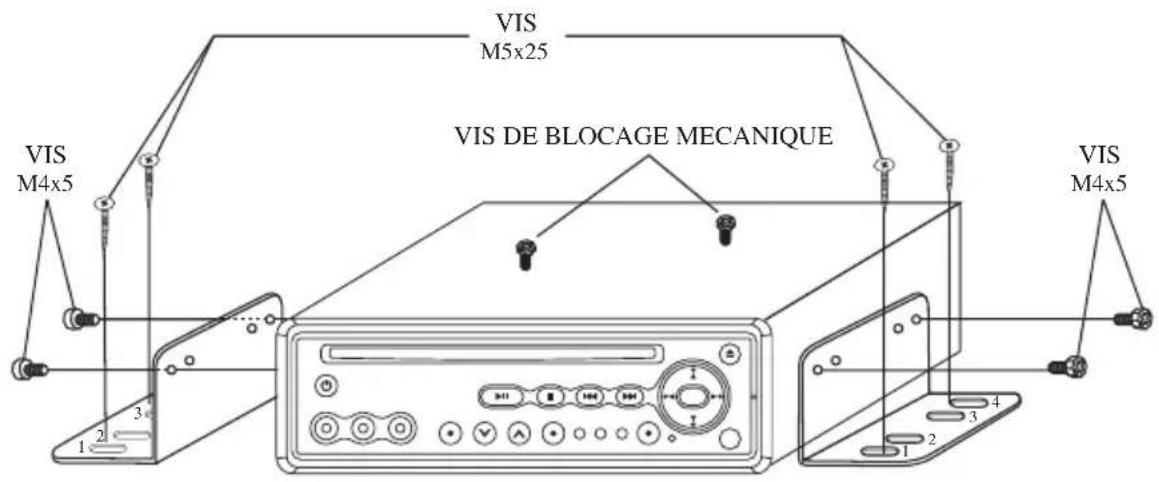

VIS M5x25 VIS DE BLOCAGE MECANIQUE VIS M4x5 1 2 3 4 2 3 4 VIS M4x5

Note:

1. Retirer les deux vis de transport bloquant la mecanique, fixer les supports de chaque cote de l'appareil avec les vis (M4x5), puis fixer l'appareil avec les vis (M5x25).
2. Lorsque l'appareil est fixe, faites glisser les vis (M5x25) de gauche a droite pour trouver la meilleure position. Voir le schema au-dessus et selectionner deux trous parmi les positions notées 1,2,3 et 4 pour fixer le support.

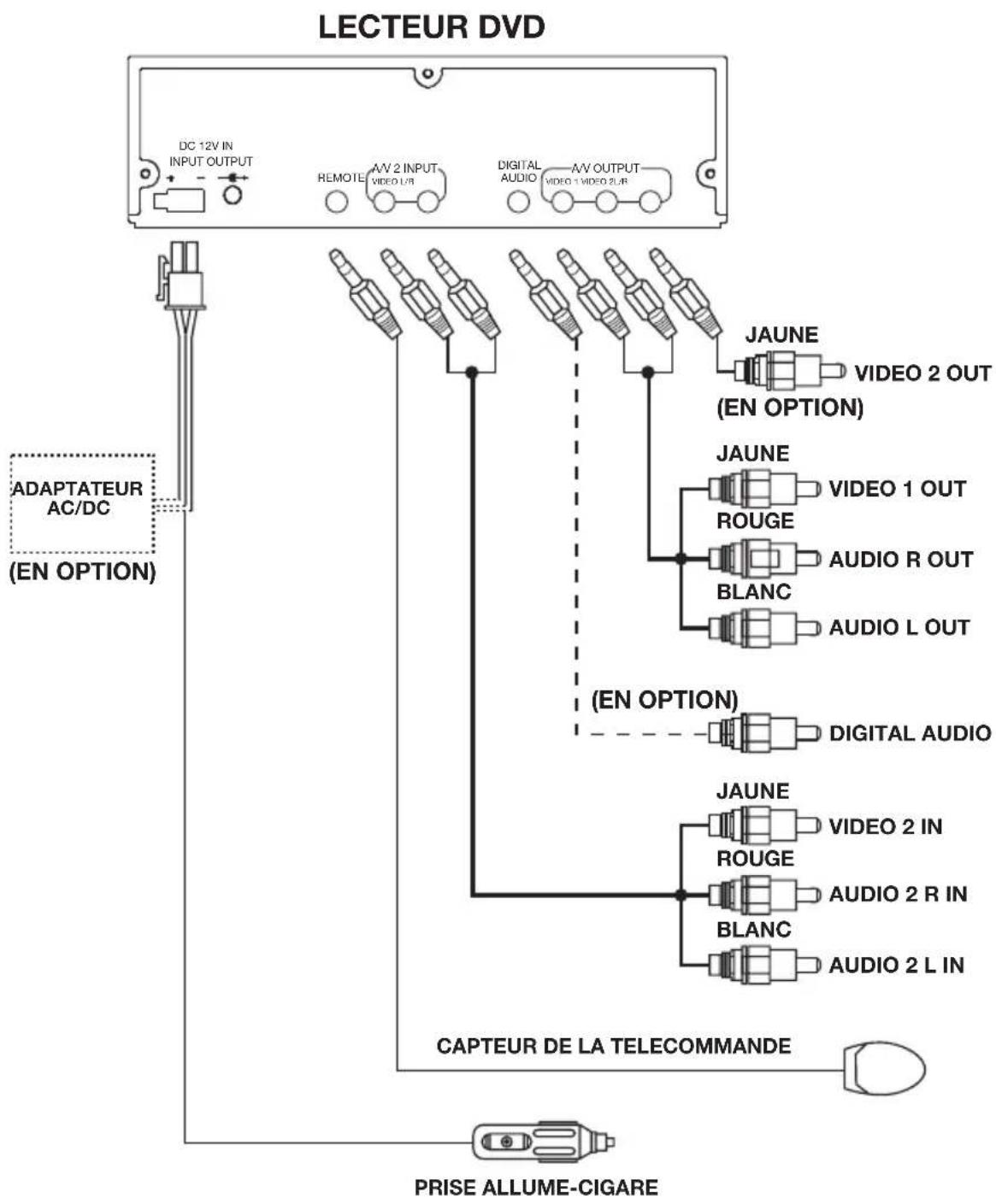

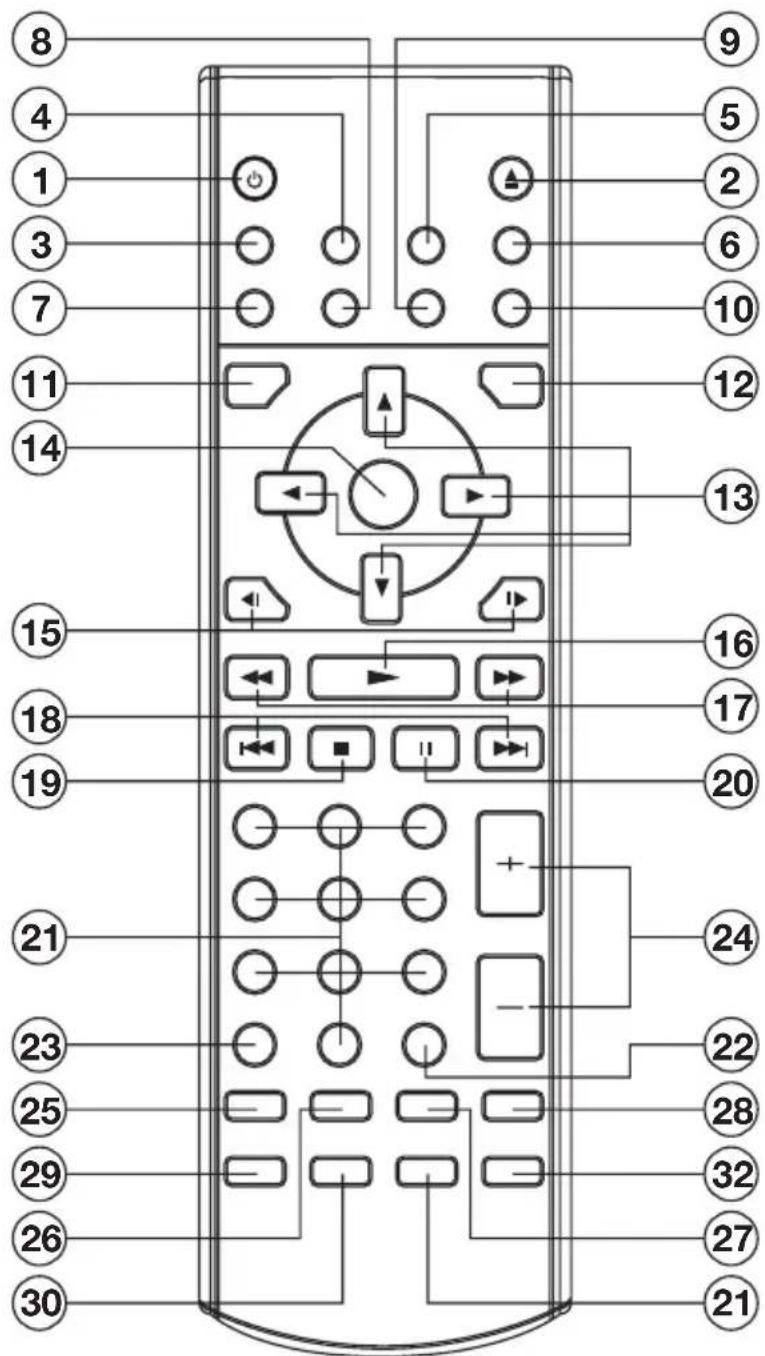

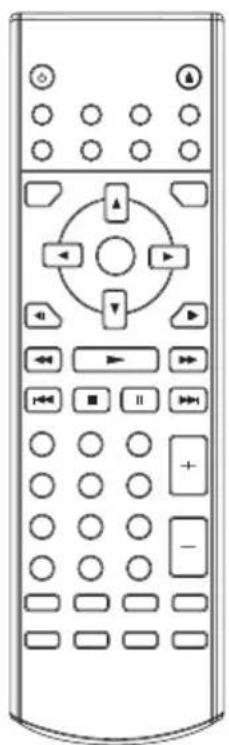

1. POWER Commutateur de mise en marche/arrêt du lecteur.
2. EJECT Ejection du disque.
3. MUTE Coupe le son.
4. SUBTITLE Changement de la langue des sous-titres sur un disque DVD
5. ANGLE Changement de l'angle de vue en mode DVD.
6. DISPLAY Affichage des informations pendant la lecture.
7. MODE Séelection entre les modes DVD, AV1 et AV2.
8. SETUP Affichage du Menu.
9. PAL/NTSC Selection entre les modes PAL et NTSC.
10. AUDIO Affichage du menu Audio (DVD) et Audio
11. TITLE Affichage du menu du titre du disque DVD
12. MENU Affichage du menu du disque DVD
13. ◀/▶, ▲ En-mode Menu, les touches / , / permettent ▲ ▼ de selectionner de gauche a droite, de haut en bas.
14. ENTER Validation du Chapitre/Piste selectionne
15. |► / ◀ Recherche avance/retour au ralenti
16. ▶ Lecture du disque
17. ◀◀/▶▶ Recherche avance rapide & recherche retour rapide
18. ▶▶/|◀◀ Passer au chapitre suivant & passer au chapitre precedent.
19. ■ Touche stop
20. || Touche pause/lecture
21. 0-9 Touches numeriques
22. 10+ Touche de selection au-dela de 10 chapitres, utiliser avec les touches numeriques
23. CLEAR Lors d'une erreur, appuyer sur cette touche pour l'effacer
24. VOLUME +/- Appuyer sur VOLUME+/- pour augmenter ou baisser le son
25. ZOOM Agrandissement ou reduction de la taille de l'image
26. RESUME Apres avoir appuye sur la touche Stop, presser sur la touche Resume pour reprendre le film au moment préécis ou il a ete interrompu.
27. GOTO Touche de recherche a utiliser avec les touches numeriques
28. PBC Programme de controle backward mise ne marche de la fonction PCB ON/OFF
29. RANDOM Lecture aleatoire des pistes des chapitres du disque
30. PROGRAM Lecture dans l'ordre du programme choisi
31. REPEAT Touche de repetition
32. A-B Lecture en continu d'un passage du disque de A a B

PREPARATION DE LA TELECOMMANDE

Insérer les piles

1. Ouvrir le compartiment des piles.
2. Inserer les piles neuves. Assurez-vous de bien orienter les bornes positive et néegative des piles.
3. Refremer le couvercle.

- Piles requises: deux piles de type AAA

Utilisation de la télécommande

Orienter la telecommande en direction de l'inscription IR situee àa l'avant du lecteur DVD (capteur du signal de la telecommande).

Angle de fonctionnement: environ +/-30° de tous les cotes, a l'avant de l'inscription IR.

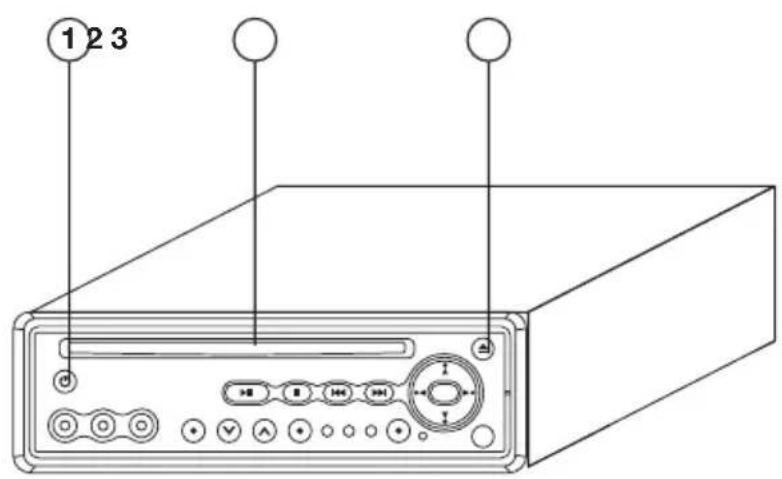

CHARGER UN DISQUE

1. Mettre la cle de contact en position accessoire.
2. Appuyer sur la touche de mise ne marche/arret POWER (1).
3. Inserer le disque dans la fente du disque (2), cote de l'etiquette vers le haut
4. Le lecteur lance la lecture du disque automatiquement.

123

EJECTER UN DISQUE

La touche ▲ (EJECT) (3) permet d'ejecter le disque.

Touche ■:

Appuyer brièvement pour stopper la lecture du disque.

Touche II:

Appuyer sur cette touche pour arrêter temporairement la lecture du disque (Pause), appuyer de nouveau pour relancer la lecture.

Touche ▶▶ et ◀◀ : Avance et retour rapide (Touche 5)

Appuyer sur cette touche pour avancer ou reculer sur le disque.

DVD

Touche SKIP ◀◀/▶▶ de l'appareil (6)

Appuyer sur cette touche pour sauter de chapitre vers l'avant ou l'arrière.

Lecture ralenti (Slow touche 13)

Appuyer sur cette touche pour une lecture au ralenti en AVANT ou en ARRIÈRE.

DVD

La fonction répétition permet de répéter la lecture d'un passage.

Pour le DVD: Appuyer sur cette touche pour mettre en fonction le mode répétition chapitre ou titre.

Pour le CD: Appuyer sur cette touche pour mettre en fonction le mode répétition de une ou toutes les pistes du disque.

Rep One: La lecture du morceau est automatiquement répétée.

Rep All: La lecture de l'ensemble du disque est automatiquement répétée.

Pour le VCD/CD: Appuyer sur cette touche pour mettre en fonction le mode répétition de une ou toutes les pistes du disque.

Rep One: La lecture du morceau est automatiquement répétée.

Rep All: La lecture de l'ensemble du disque est automatiquement répétée.

A-B

La fonction A-B permet la répétition d'un passage en continue. Appuyer sur la touche A-B au début du passage souhaité, appuyer à nouveau sur la touche à la fin du passage souhaité. Pour revenir en lecture normale, appuyer une nouvelle fois sur la touche.

A chaque pression l'écran affichera:

Appuyer deux fois sur la touche GOTO, l'écran affichera:

TITLE 01/01 TIME -- : -- : --

00:00:25

Pour CD (avec fonction PBC OFF):

L'écran affichera:

GO TO -- : --

00:00:25

Utilisez les touches numériques pour entrer l'heure.

ZOOM

Permet d'agrandir ou réduire la taille de l'image.

Appuyer sur la touche ENTER pour passer à l'échelle 1.5, 2.0, 3.0.

RANDOM

Permet la lecture des pistes au hasard. L'écran affiche SHUFFLE ON en haut à droite.

Appuyer à nouveau sur la touche, l'écran affichera SHUFFLE OFF pour annuler l'opération.

PROGRAMMATION

Appuyer sur cette touche, l'écran affiche "PROGRAM P00:00".

Par exemple, appuyer sur la touche 4 et la touche ▶ "PROGRAM P01:04" s'affiche et signifie que la piste 4 sera lue en premier.

RESET

Ce bouton est situé sur la façade avant. Utiliser une pointe de stylo. Une réinitialisation doit être systématiquement effectuée après:

• Le branchement de l'appareil.
- Les touches ne fonctionnent pas.
- Message d'erreur.

REMOTE SENSOR IR

L'avant de la télécommande doit être dirigé vers le récepteur de la façade de l'appareil ou du Récepteur déporté pour transmettre les informations.

BOUTON DE VEILLE ON/OFF

Presser le bouton Power ⏻de l'appareil ou de la télécommande pour mettre en marche l'appareil.

TOUCHE DISPLAY

Appuyer sur le bouton Display pour afficher différentes fonctions pendant la lecture.

DVD

1. Pressez le bouton Display une première fois pour afficher sur l'écran le numéro du titre et du chapitre, le nombre total de titres et de chapitres, ainsi que le temps qui défile.
2. Presser une seconde fois cette touche pour afficher le temps restant du film.
3. Pressez une troisième fois cette touche pour afficher le temps écoulé.
4. Pressez une quatrième fois cette touche pour afficher le temps restant sur le chapitre.
5. Pressez une cinquième fois cette touche pour effacer tous les messages sur l'écran.

VCD/CD

1. Presser le bouton Display une première fois pour afficher le temps écoulé de la piste.
2. Presser le bouton Display une deuxième fois pour afficher le temps restant de la piste.
3. Presser le bouton Display une troisième fois pour afficher le temps écoulé du disque.
4. Presser le bouton Display une quatrième fois pour afficher le temps restant du disque.
5. Presser le bouton Display une cinquième fois pour effacer tous les messages sur l'écran.

CD MP3

1. Presser le bouton Display pour afficher le temps écoulé du morceau.
2. Presser le bouton Display pour afficher le temps restant sur le morceau choisi.

CHAPTER ELAPSED CHAPTER REMAIN

TOUCHE AUDIO (15)

DVD

Presser le bouton Audio pour afficher pendant la lecture les différentes possibilités de doublage sonore (langue), la qualité sonore (son AC3 ou Dolby...)...et la sortie utilisée (les choix sont variables selon les CD). Si le choix n'est pas enregistré le signe apparaît sur l'écran.

VCD

Presser la touche Audio durant la lecture pour sélectionner.

CD

Presser la touche Audio durant la lecture pour sélectionner.

MONO LEFT MONO RIGHT STEREO

TOUCHE MENU (17)

DVD

Appuyer sur la touche Menu en cours de lecture du disque et le Menu du disque apparaîtra, la navigation est possible à l'aide des touches 5 et 6 de la télécommmande. Faites votre choix, puis appuyer sur la touche 14 ENTER, pour valider.

VCD

Appuyer sur la touche Menu en cours de lecture du disque pour choisir le mode PCB ON ou PCB OFF.

TOUCHE SOUS TITRES (7)

Cette fonction permet de choisir entre les différents sous-titres disponibles ou de désactiver leur affichage. AAppuyer sur cette touche plusieurs fois pour faire défiler les sous-titres disponibles.

TOUCHE ANGLES (16)

Permet de choisir entre différents angles de vue à cette fonction n'est accessible que sur certains DVD. Vérifier si ce logo est présent sur la face arrière du boîtier d'un disque DVD lors de l'achat.

Insérer un CD au format MP3.

Utiliser les touches ▲▼◄◄►► pour sélectionner le répertoire désiré puis confirmer en appuyant sur la touche ENTER.

La liste des morceaux enregistrés s'affichent sur vorte écran: Valider un paramètre du Menu.

SINGLE REP-ONE FOLDER FOLDER REP DISC SCAN DISC DISC REP RANDOM SHUFFLE ON-PROGRAM PXXX

Puis choisir le morceau désiré et confirmer en appuyant sur la touche ENTER.

PARAMETRES:

Single Lecture du morceau

Rep one Répétition du morceau en cours d'écoute

Folder Lecture de tous les morceaux du répertoire

Folder rep Répétition de tous les morceaux du répertoire en cours de lecture

Disc scan Lecture des dix premières secondes de chaque morceau du disque Complet

Disc Lecture de l'ensemble du disque

Disc Rep Répétition de l'ensemble du disque en cours de lecture

Random Lecture aléatoire et continue de l'ensemble du répertoire en cours d'écoute

Shuffle ON Lecture aléatoire de l'ensemble du répertoire encours d'écoute

Program Programmation personnelle des morceaux choisis

Ces paramètres ne peuvent pas être sélectionnés pendant la lecture mais qu'après avoir appuyer sur le bouton stop.

Exemple:

1. Pressez la touche Setup après avoir appuyé sur la touche stop.
2. Le menu apparaît à l'écran.
3. Sélectionner à l'aide des touches

▲ / ▼le choix désiré et valider par la touche Enter (14).

General Setup

Ce Menu permet de faire les réglages généraux.

Speaker Setup

Ce Menu permet de faire les réglages différents de la sortie Audio (voir Speaker Setup Menu).

Préférences

Ce Menu permet de configurer le lecteur DVD (Voir préférences Setup Menu).

GENERAL SETUP

Cette fonction vous permet de sélectionner à l'aide des touches la taille de l'écran TV (4:3 ou 16:9), puis valider en appuyant sur la touche Enter.

Normal/PS (For 4:3 TV)

Les images grand écran sont restituées partiellement, une partie étant automatiquement occultée.

Normal/LB (For 4:3 TV)

Les images grand écran apparaissent dans leur totalité mais avec une bande noire en haut et en bas de l'écran.

Wide (For 16:9 TV)

Les images grand écran apparaissent dans leur totalité.

Cette fonction permet de sélectionner différentes définition de l'image. Sélection AUTO de la définition de l'image. Sélection HI-RES pour une meilleure résolution de l'image. Sélection N-FLICKER pour une image affectée par des bruits.

Permet de choisir entre différents angles de vue. Valider ON à l'aide de la touche ENTER lorsque le disque DVD à cette fonction, pendant la lecture le logo apparaît, valider sur OFF à l'aide de la touche ENTER le logo disparaît.

Sélection du language OSD en utilisant les touches ▲ /▼.

ON, les sous titrages apparaîtront sur l'écran.

OFF, les sous titrages n'apparaîtront pas à l'écran.

Valider votr choix en appuyant sur la touche ENTER.

Sélection oui/non de l'économiseur d'écran pendant des arrêts momentanés.

SPEAKER SETUP

Cette fonction permet d'activer la sortie Dolby AC35.1 Downmix sur 2 canaux.

• Sélectionner LT/RT pour activer la sortie compatible Dolby Surround.
• Sélectionner Stéréo pour activer le mode Stéréo.

AUDIO SETUP

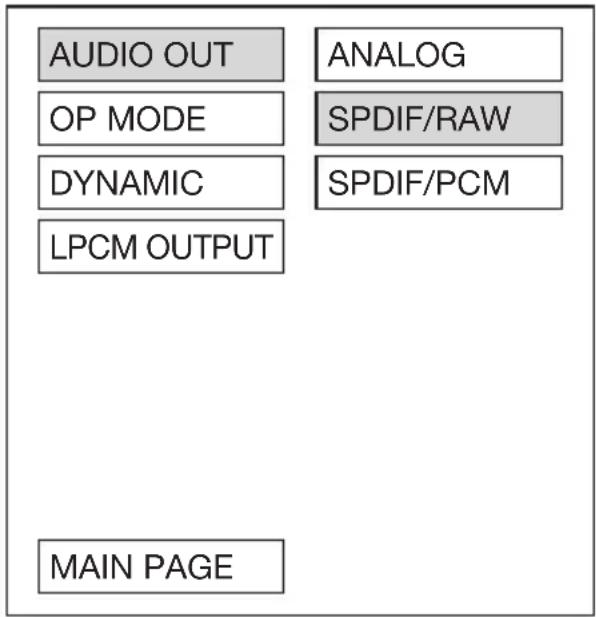

--- AUDIO PAGE ---

AUDIO OUT ANALOG OP MODE SPDIF/RAW DYNAMIC SPDIF/PCM LPCM OUTPUT MAIN PAGE

AUDIO OUT

Cette fonction permet de configurer la sortie Audio du lecteur DVD (Analogique, SPDIF/RAW/SPDIF/PCM).

--- AUDIO PAGE ---


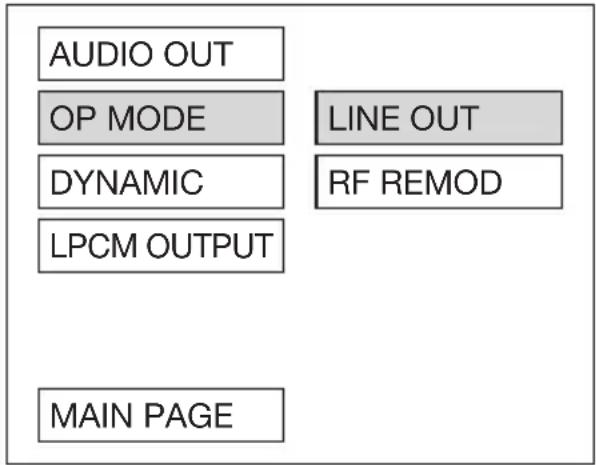

OP MODE

Si vous utilisez un amplificateur numérique, vous avez la possibilité de choisir le son Dolby Surround en signal compressé, dans ce cas 's l'aide des flèches directionnelles positionnez vous sur Line Out, et pour un signal non compressé sur la position RF REMOD.

NB: Audio Analogique (pour une sortie audio simple)

Si vous utilisez un amplificateur numérique vous avez alors deux possibilités:

SPDIF/RAW: Pour un signal numérique non compressé, validez avec la touche Enter.

SPDIF/PCM: Pour un signal numérique compressé, validez avec la touche Enter.

--- AUDIO PAGE ---

AUDIO OUT OP MODE DYNAMIC LPCM OUTPUT MAIN PAGE FULL 6/8 4/8 2/8 OFF

Si vous sélectionnez le système DRC vous pouvez ajuster le niveau souhaité du programme codé du Dolby digital pour cela déplacer le curseur sur l'échelle et le positionner au niveau souhaité.

--- AUDIO PAGE ---

AUDIO OUT OP MODE DYNAMIC LPCM OUTPUT LPCM 48K LPCM 96K MAIN PAGE

LPCM OUTPUT

La sortie LPCM OUTPUT peut être sélectionnée sur LPCM 48K ou LPCM 96K.

PREFERENCES SETUP

Trois possibilités de standard TV

Auto: Standard automatique

PAL: Standard généralement utilisé en

Europe

NTSC: Standard généralement utilisé aux Etats-Unis

Choisissez le standard voulu et valider à l'aide de la touche ENTER.

Sélectionnez la langue souhaitée et valider avec la touche ENTER.

SUBTITLE (Sous Titre)

Sélectionnez la langue souhaitée et valider avec la touche ENTER.

PASSWORD (Mot de passe)

Pour accéder au Menu préférence, vous pouvez mémoriser un mot de passe (PASSWORD), en indiquant 4 chiffres à votre convenance. Valider CHANGE en appuyant sur ENTER puis entrer les quatre chiffres désirés et valider en appuyant de nouveau sur ENTER puis reconfirmer les quatre chiffres. NB: Le mot de passe d'origine de l'appareil est:3308. Old password: Ancien mot de passe (si aucun mot de passe a été validé, mettre le mot de passe d'origine de l'appareil:3308). New password: Nouveau mot de passe. Confirm: Confirmer le nouveau mot de passe.

PARENTAL (Réglage du niveau de Protection)

Parental pour des disques DVD avant des scènes de violences ou interdit aux enfants.

Sélectionner cette option, une échelle de graduation apparaît sur l'écran.

(La graduation 8 Adulte étant le degré minimum de protection et 1 G le degré maximum de protection puis valider avec la touche ENTER).

Sélectionner la langue souhaitée et valider avec la touche ENTER.

En cas de mauvais fonctionnement, ou si vous désirez faire une remise à zéro pour retrouver la configuration d'origine de l'appareil, positionnez vous à l'aide des touches directionnelles sur DEFAULTS, l'option RESET apparaît: Sélectionner la puis valider avec la touche ENTER.

Vous devrez à nouveau reconfigurer l'ensemble de réglages qui reviendront aux réglages d'origine (voir tableau ci-dessous).

Affichage et navigation dans le menu MP3.

DEFAULTS TABLE

General Setup	TV Display Normal/LB
	PIC Mode AUTO
	Angle Mark ON
	OSD Language	English
	Captions ON
	SCR Saver ON
Speaker Setup	Downmix Stereo
Audio Setup	Audio Out	SPDIF/RAW
	OP Mode Line	Out
	Dynamic
	LPCM Output	LPCM 96K
Preferences	TV Type AUTO
	Audio English
	Subtitle English
	DISC Menu	English
	Parental	No Parental
	Password	3308
	Smart NAV With Menu

Voltage : 12V DC (11V-15V), Test voltage 14.4V

Consommation : Moins de 3 Ampére

Signal Système : Compositive vidéo 1.0Vp-p 75 Ohm

Disque compatibles : Disques DVD

Simple face, simple face à 2 couches

Double face, double face à deux couches

CD Audio, VCD, CD MP3

Niveau de sortie Audio : 600 Ohm (2ch 2.0 Vrms)

Caractéristiques : Fréquence 20 Hz - 20 KHz

: Rapport signal/bruit 80 dB (JIS)

Ce produit incorpore une technologie de protection de copyright protégée par des méthodes déposées de certains brevets américains et d'autres droits de propriété intellectuelle détenus par Macrovision Corporation ainsi que d'autres ayants droit. L'utilisation de cette technologie de protection de copyright doit impérativement être autorisée par Macrovision Corporation, et est destinée à un usage domestique et à d'autres usages limités de visionnage seulement, sauf autorisation contraire de Macrovision Corporation. La rétroconception et le démontage sont prohibés.

BRANCHEMENTS ELECTRIQUES

(1) (2) CABLE PVC (NOIR) (3) JAUNE (4) BLANC (5) ROUGE (6) NOIR (7) ROUGE (8) NOIR

ATTENTION

1. Branchez le mini – connecteur DIN (9-pin) male (1) sur le mini – connecteur DIN (9-pin) femelle (2) à l'arrière de l'écran LCD.
2. Le connecteur jaune (3) doit être branché sur la sortie VIDEO. Le connecteur blanc (4) doit être branché sur la sortie AUDIO Out-gauche, et le connecteur rouge (5) sur la sortie AUDIO Out-droite.
3. Si vous branchez l'écran sur le lecteur DVD, mettez le connecteur DC (6) dans l'arrière de l'appareil DVD. Si vous désirez brancher l'écran séparément ou en permanence, coupez les fils (7) et (8) du connecteur DC. Branchez le fil rouge (7) sur le positif et le fil noir (8) sur le négatif de l'alimentation ou dans la voiture.

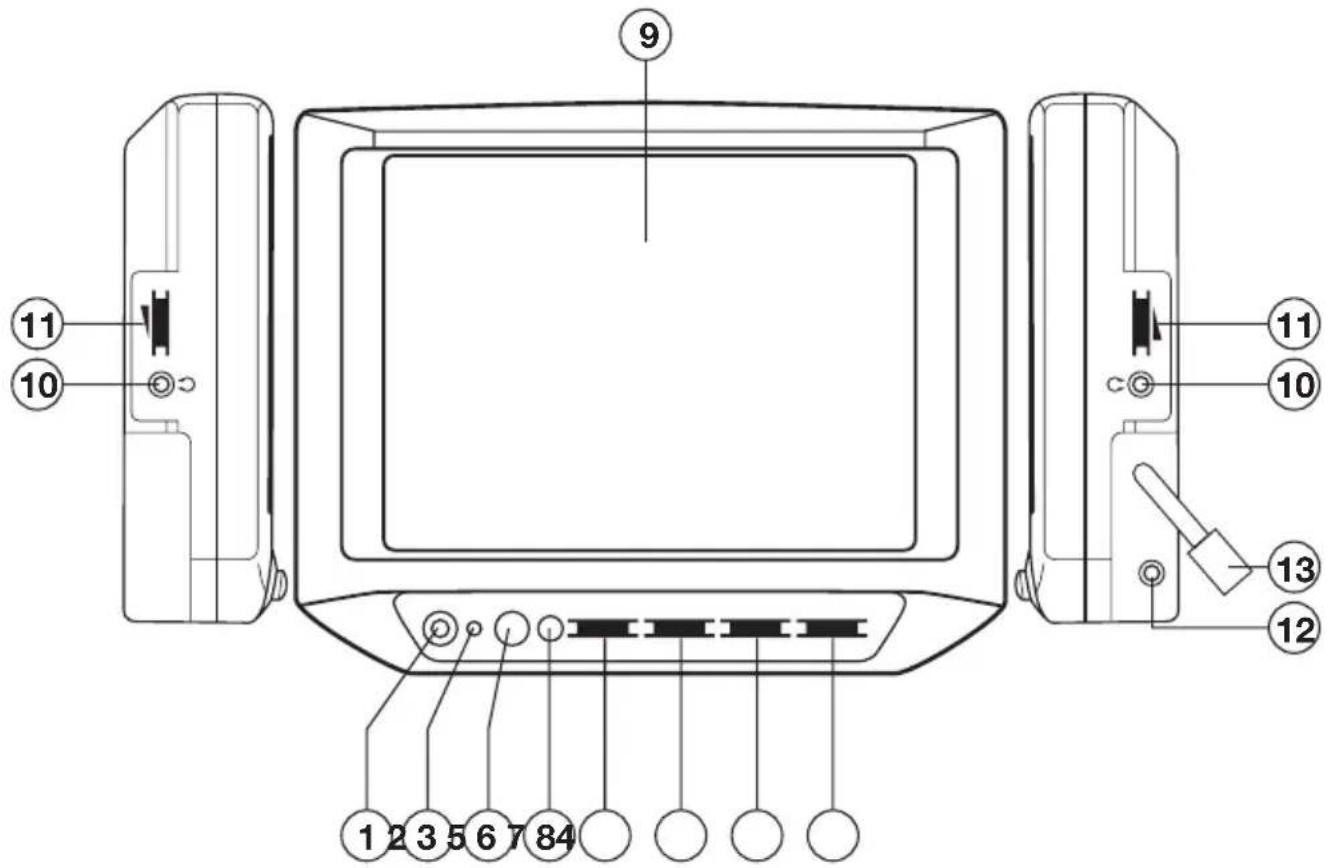

BOUTONS ET REGLAGES

11 10 9 11 10 13 12 1 2 3 5 6 7 84

7 ECRAN COULEUR LCD TFT

1. BOUTON MARCHE/ARRET (POWER)

Appuyez sur le bouton marche/arrêt (1) pour allumer l'écran. Appuyez encore une fois pour l'éteindre.

Le témoin rouge (2) s'allume quand le système est en marche.

3. RX (CAPTEUR TELECOMMANDE)

Pointez la télécommande sur le capteur infra-rouge (3).

Appuyez sur les boutons pour les fonctions du lecteur DVD.

4. HAUT-PARLEURS (SPEAKER)

Appuyez sur le bouton haut-parleurs (4) (SPEAKER) pour écouter le son par les haut-parleurs intégrés. Appuyez encore une fois pour les couper.

5. VOLUME

Tourner le bouton volume (5) vers la gauche pour diminuer le volume, et vers la droite pour augmenter le volume.

6. COULEUR

Tournez le bouton couleur (6) (COLOR) vers la gauche ou la droite pour régler la couleur de l'image.

7. CONTRAST

Tournez le bouton contraste (7) vers la gauche ou la droite pour régler le contraste de l'image.

8. CLARTE

Tournez le bouton clarté (8) vers la gauche ou la droite pour régler la clarté de l'image.

9. ECRAN TFT LCD

10. CONNECTEUR CASQUE

Sur les deux côtés de l'écran, il y a des connecteurs pour des casques. Branchez un casque pour écouter le son.

11. BOUTON REGLAGE VOLUME

Tournez le bouton de volume (11) pour augmenter ou diminuer le son.

12. TELECOMMANDE

Quand vous branchez le lecteur DVD sur l'écran avec le connecteur jack (12), vous pouvez commander le lecteur DVD par la télécommande en pointant sur le capteur infra-rouge dans l'écran (3).

13. CONNECTEUR MINI - DIN (9-PIN)

Ce connecteur est utilisé pour les entrées audio, pour l'entrée de l'image et pour l'alimentation. Vous pouvez brancher un système audio/vidéo ou console de jeux sur l'écran par ce connecteur (13).
