Producttype	2-kanaals versterker
Merk	Ground Zero
Model	GZRA 2.350G
Technologie	Klasse G
RMS-vermogen @ 4 Ω (1% THD+N)	2 x 200 W
RMS-vermogen @ 2 Ω (1% THD+N)	2 x 120 W
RMS-vermogen gebrugd @ 4 Ω (1% THD+N)	1 x 400 W
Frequentierespons	5 Hz - 38 kHz (+1 dB)
Signaal/ruisverhouding	> 90 dB
Laagdoorlaatfilter (LPF)	40 Hz ~ 500 Hz, instelbaar
Hoogdoorlaatfilter (HPF)	5 Hz - 4000 Hz, instelbaar
Banddoorlaatfilter	5 Hz ~ 500 Hz
Bass boost	0 ~ +12 dB (45 Hz), schakelbaar
Toegelaten luidsprekerimpedantie	2 ~ 4 Ω (stereo), 4 ~ 8 Ω (gebrugd)
Ingangsgevoeligheid	200 mV - 10 V (±5 %)
Voeding	2 x 35 A zekering
Ingangen / Uitgangen	RCA-ingang, RCA-stereo-uitgang, afstandsbediening voor bas
Beveiliging	Thermisch, kortsluiting, overbelasting, beveiligings-LED
Afmetingen (L x H x D)	350 x 45 x 190 mm
Gewicht	Ongeveer 2 kg
Installatie	Vereist schroevendraaier, boormachine, kabels min 20 mm², condensator 1 Farad
Veiligheid	Accu loskoppelen voor installatie; niet in de brandstoftank of remmen boren
Onderhoud	Reinigen met een droge doek; vermijd vocht en stof
Garantie	Conform wettelijke rechten; retourneren in originele verpakking met bon

Veelgestelde vragen - GZRA 2.350G Ground Zero

Mijn Ground Zero GZRA 2.350G versterker gaat niet aan, wat te doen?

Controleer eerst de voedingsspanning (+12V) en de aarde (GND). Zorg ervoor dat de REMOTE kabel is aangesloten op de afstandsbedieningsuitgang van de autoradio. Controleer ook de zekering (2 x 35A) en vervang deze indien nodig.

Het PROTECTION-lampje brandt op mijn versterker, wat betekent het?

Het rode PROTECTION lampje geeft een probleem aan. Dit kan komen door een kortsluiting van de luidsprekers, oververhitting of een interne fout. Controleer de luidsprekerimpedantie (min 2 Ω per kanaal in stereo) en zorg ervoor dat de versterker goed geventileerd is. De versterker schakelt automatisch weer in na afkoeling.

Hoe stel ik de gain (INPUT LEVEL) in op de GZRA 2.350G?

Zet de INPUT LEVEL regelaar eerst op MIN. Verhoog het volume van de autoradio tot ongeveer 2/3 van het maximum. Draai vervolgens de INPUT LEVEL regelaar voorzichtig naar rechts totdat u een aangenaam geluid zonder vervorming hoort.

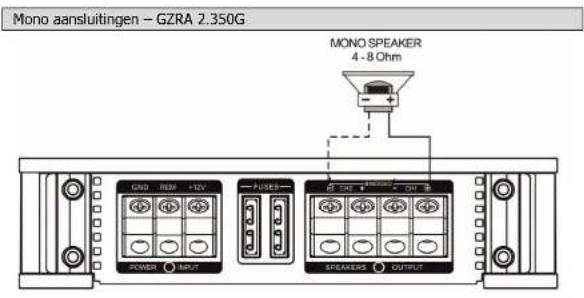

Kan ik één luidspreker gebruiken in brugmodus (gebrugd)?

Ja, de GZRA 2.350G kan in gebrugde modus (mono) op één kanaal werken. Sluit de luidspreker aan tussen de aansluitingen CH1+ en CH2- (of volgens schema). De minimale impedantie in brugmodus is 4 Ω. Het geleverde vermogen is dan ongeveer 400 W RMS bij 4 Ω.

Hoe stel ik het laagdoorlaatfilter (LPF) in voor een subwoofer?

Zet de modusknop op LPF. Draai aan de LPF regelaar om de kantelfrequentie te kiezen (van 40 tot 500 Hz). Voor een subwoofer is een waarde tussen 80 en 120 Hz gebruikelijk. Zorg ervoor dat het Subsonic filter (indien aanwezig) is ingesteld onder de resonantiefrequentie van de behuizing.

Welke stroomkabel moet ik gebruiken voor deze versterker?

Gebruik een koperen stroomkabel van minimaal 20 mm² (AWG 4) voor +12V en aarde. De luidsprekerkabel moet minimaal 2 x 2.5 mm² zijn. Het is aan te raden een condensator van 1 Farad in de buurt van de versterker te plaatsen om de voeding te stabiliseren.

Het geluid is vervormd bij hoog volume, hoe los ik dit op?

Controleer eerst of de ingangsversterking niet te hoog is (verlaag de INPUT LEVEL). Zorg ervoor dat de luidsprekerimpedantie compatibel is (2-4 Ω in stereo). Als de versterker te heet wordt, kan deze in beveiliging gaan. Verlaag het volume of verbeter de ventilatie.

Hoe sluit ik de basafstandsbediening (bass remote) aan?

De basafstandsbediening wordt aangesloten op de Remote Control aansluiting van de versterker. Gebruik een meegeleverde RJ11 (telefoon) kabel. Hiermee kunt u het niveau van de bass boost op afstand instellen, van 0 tot +12 dB bij 45 Hz.

Mijn versterker stopt na een paar minuten werken, waarom?

Dit komt waarschijnlijk door oververhitting of overbelasting. Controleer of de versterker goed geventileerd is (minimaal 10 cm ruimte eromheen). Zorg ervoor dat de totale luidsprekerimpedantie niet te laag is (houd u aan de minimale waarden). De versterker start opnieuw na afkoeling.

Kan ik deze versterker gebruiken met een bron zonder RCA-uitgang?

Ja, als uw autoradio geen RCA voorversterkte uitgang heeft, kunt u een luidspreker-naar-RCA adapter (niveauomzetter) gebruiken. Voor een betere kwaliteit wordt echter aanbevolen een bron met RCA-uitgang te gebruiken. Stel de INPUT LEVEL dienovereenkomstig in.

GEBRUIKSAANWIJZING GZRA 2.350G Ground Zero

De Garantie bepaillen van alle door ground zero geleveinde producten is volgens welleitiek bepaillen gereged, En retourzending kan alleen nu duiljelte afsoaraen en de originele verpakking plaatsvonden, SVP een aankoopton en een duiljelke staringomschrijving bijvoegen.Van garantie ugesleten zin defecten door overbelastung, onkundig gebruik, of door deeanirie aan wedestinden (SPL) ontsien aan.

Wij behoenden ons het net om die nodule verwandering of verbeteiliganten aan het product door te voeren zonder de kiant hierogte informieren.

De Garantie bepaillen van alle door ground zeno geleveerde producten is volgens welleitiek bepaillen gereged, Een retourzending kan alleen na dudeflieje aftersaar en in de origine verwakping plaatsvinden.SVP een aankoopbronen en een duildefliee storingsomschrijving bijvoegen.Van garantie uitzeltoen zijn defielen door overbelasting, onkundig gebruik, of door deaanme aan wedstinden (SPL) ontasten,zijn.

Wij behouden ons het nicht om/dag Ndige Verderingen aan het product door te voeren zonder de klaan hierveet to informieren.

De Garantie bepaingen van alle dooreloor zera geleverde producten is volgens welteijke bepaingen geregel, Een reontzendong kan alleen na dueldelike afsprak en in de origeinbe verpakking plaivslinden. SVP een aankoopbon en een dueldelike storingsomschrijving bijvoegen.Van garantie uigesetopen zich defierden door overbelasting, onkundig gebruik, of doorendeineisan wedestrijn (SPL) prstaan zijn.

Wij behoorden ons hetrecht om de nodige verderingen of verbeteringen aan het product door voeren zonder de alsont hierwerot te informeren.

SVP Zorgvuldig lezen!

Bedankt dat u voor een versterker heeft gekozen van het merk Ground Zero.

Ultvoerings kenmerken

Modeme Class G technologie (GZRA 2.350G)
Efficiente Class D technologie (GZRA 1.1200D)
- 4 Ohm / 2 Ohm stabel Stereo (GZRA 2.350G)
- 1 Ohm stabel & Linkbaar met 1 Versterker (GZRA 1.1200D)
Mosfet Voedings gedeelte
- Inschakel en Protectie weergave via LED
- 12dB Bass boost regelbaar (45Hz)
Highpass (Subsonic) regelbaar
Lowpass regelbaar
Regelbare Ingangsgevoeligheid
- Inschakelvertraging
- Bas afstands bediening
- Temperatuur / Kortsluiting / Overbelastings beveiliging

Benodigde materialen

Kruis schroewendraaler
Boor Machine, 3 mm metal boo
Devestdingsschroeven
Stromkabel min. 20 mm²
Marsakabel min 20 mm?
Ludsprekerkabel min. 2 x 2.5 mm²

Opgelet!

Voor installatie accu afsluten, let hierij op de voorwaarden van de voertuig leverancier
- Lot op met de montage dat u niet in de benzinetank boort, renleidingen of andene kriteke delien.
- Kabels noort over scherpe kanten leggen. Het is aan te beveen een bufferdonsinator van ten minste 1 Farad voor ext. spanningwerken to instalen.

Waarschuwing!

Hoogvemogen versterkers konnen uw gehoor beschadgen

Let albjd op dat u hulpdiensten alijd kurz waamemen, door uw geluidsnivo daarop aan te

passen.

Planning

Voor de Inbouw de volgende punten in acht nemen:

a) Zoek een Inbouwplaats die de versteker geen schade opteverd, zorg voor dat de versteker geein kan koeken.
b) Sluit deze versterker allid direkt met de RCA van uw radio aan.

Inbouw van de versterker:

a). Paats de versterker zo, zodat kabels maikkelig en zander spanning aan de versterker bevestig kuren werden
b) Gebrukt de versleter als sijbstoon om de uilleindelfeinde inbouxplaat te bepakten, zeit de verslefter alttod net 4 schroven vest.

Waarschuwing:

Zorg erovat dat u de vesterkter Installiert zonder spanning op de kabels, monter in die voedingskabels aktig de anaevenbot zessert op maximort 30cm vanaf de aquc.

Mocht het nodig toen een zekerling in de vertaker te witselen graben dan attidje defzende waarde aan alsgeveen.
Bij verkaarden zekerling waarden kan er ernsige schade aan de vertaker unstaa die buren uw garantiete vallen.

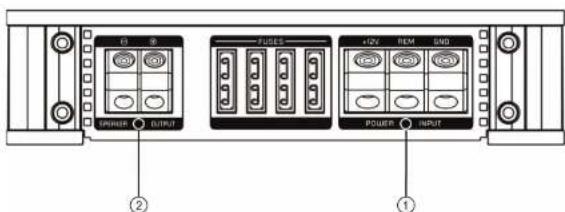

Aansluitingen -GZRA 1.1200D

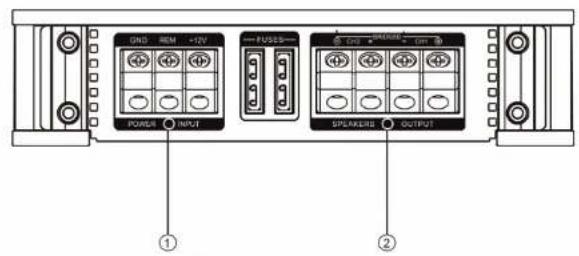

Aansluitingen-GZRA2.350G

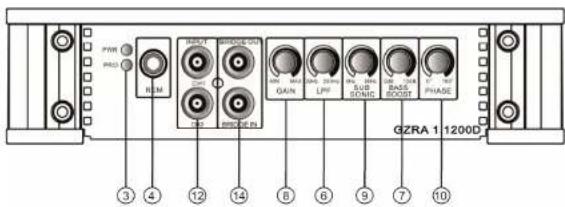

Installingen en Funktion - GZRA 1.1200D

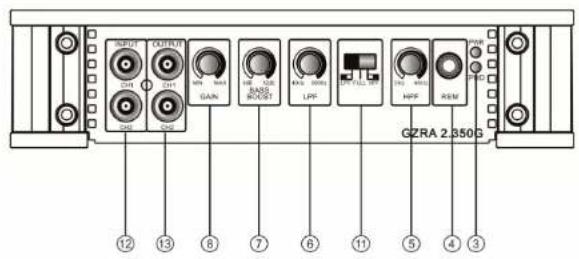

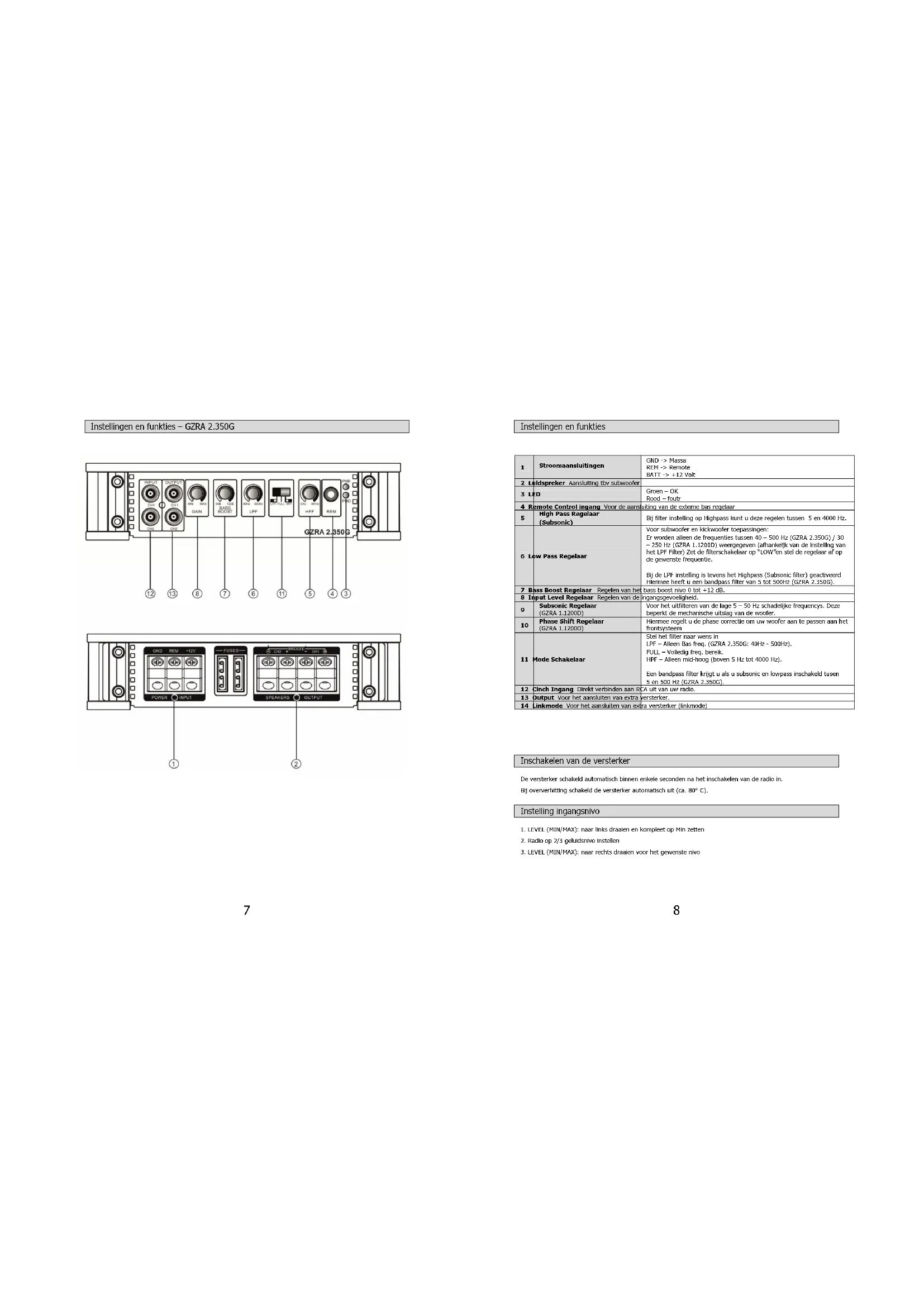

Installingen en funkties -GZRA 2.350G

Installingen en funkties

1	Stromaansluitungen	GND > Massa REM > Remote BATT > +12 Volt
2	Lidspreker Aansluitung tv subwoofer
3	LED	Groen - OK Rood - Tourt
4	Remote Control Ingang Voor de aansluitung van de exterme bas regelaar
5	High Pass Regelaar (Subsonic)	Bijl filter installing op Highpass kurz u dieze regelen tussen 5 en 4000 Hz.
6	Low Pass Regelaar	Voor subwoofer en kickwoofer lupepassingen:Er worden allen de frequenzies tussen 40 - 500 Hz (GZRA 2.350G) / 30- 250 Hz (GZRA 1.1200D) wegegeveen (afhankel) van de installing van het LPF-Histori zed die filtrschakelaar op "LOW"en stel de regelaar af op de gewerende freigene.
		Bijl de LPF installing is levers het Highpass (Subsonic filter) geachtjeendHiermo heeft u een bandpass filter van 5 tot 500Hz (GZRA 2.350G).
7	Bass Boost Regelaar - Regeron van het bass boost zo 9 tot -12 dB.
8	Input Level Regelaar Regelaar van de ingangsvoegelijk.
9	Subsonic Regelaar (GZRA 1.1200D)	Voor het utilifileren van de lage 5 - 50 Hz schadeltijke frequencies. Deze hervorket de mechanisme ustlag van de woofer.
10	Phase Shift Regelaar (GZRA 1.1200D)	Hiermo regift u de phase correcite om uw woofer aan te passen aan het frontstystem.
11	Mode Schakelaar	Stel het filter waar wens inLPF - Alenor Bas freq. (GZRA 2.350G: 40Hz - 50Hz), FULL - Volledig freq. bereik.HPF - Alenor mild-hoog (doven 5 Hz tot 4000 Hz);Een bandpass filter krijt u als u subsonic en low pass inschakket uilen 5 en 500 Hz (GZRA 2.350G).
12	Cinch Ingang Direkt verbinden aan RCA ut van uw radio.
13	Output: Voor het aansluiten van extra verskerk.
14	Linkmode: Voor het aansluiten van extra verskerk (linkmode)

Inschakelen van de versterker

De versterker schakeld automatsch binnen enkele seconds na het inschaken van de radio in.

Bij oververhitting schakel de versterker autonatischuit (ca. 80° C).

Instelling ingangsnilo

1. LEVEL (MIN/MAX): waar links draalen en kompleet op Min zetten
2. Radio 10/2/3 geluidsnivo instellen
3. LEVEL (MIN/MAX): waar rechts draen voor het gewensle nivo

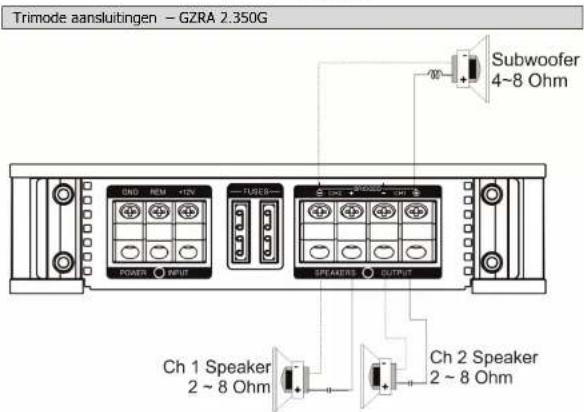

Luidspreker aansluitingen Tri-Mode

Deze versterkers kunt u Tri Mode aansburen

D.m.v condensatoren tussen de luidsprekers en een spoel tussen de subwoofer.

Hieronder ziet u de tabel van de te gebruiken waarde.

Waardes voor 6dB Passief filtering

Frequency	Spoel	Kondensator
80 Hz	7,5 mH	470 uF
100 Hz	6,5 mH	330 uF
120 Hz	5,5 mH	370 uF
150 Hz	4 mH	220 uF

Stereo aansluitingen - GZRA 1.1200D

Linkmode aansluitingen - GZRA 1.1200D

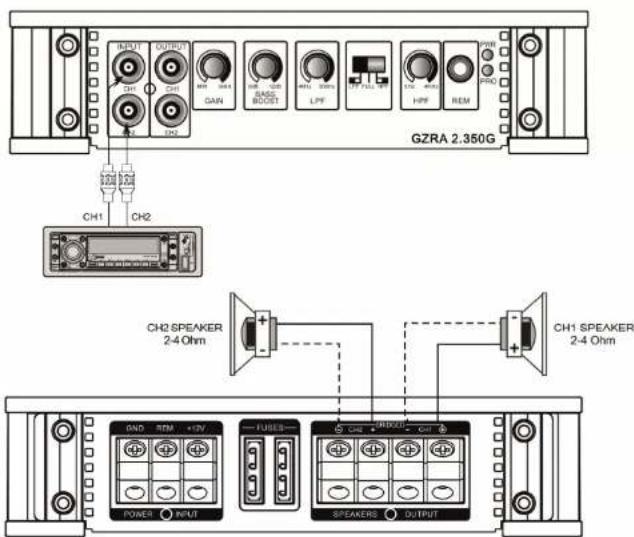

Stereo aansluitingen - GZRA 2.350G

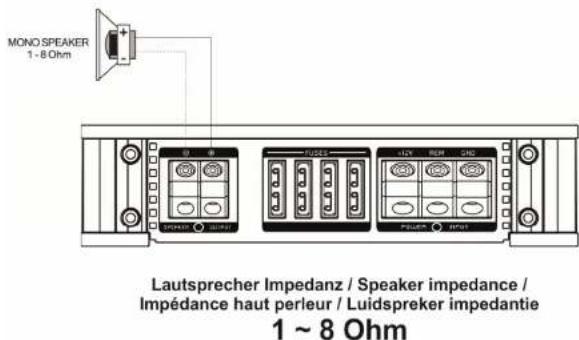

Lautsprecher Impedanz / Speaker impedance / Impedance haut perleur / Luidspreker impedantic

2~4 Ohm

Lautsprecher Impedanz / Speaker impedance / Impedance haut perleur / Luidspreker impedantie

4~8 Ohm
Spule / Inductor / Filtre pass bas / Spoel lowpass filter
Kondensator / Capacitor / Condensateur / Condenser Highpass Filter

Technische data

Model GZRA 1.1200D GZRA	2.350G
Typ	1 Kanal Class D 2 Kanal Class G
RMS Power @ 4Ω CEA Standard CEA-2006-A	1 x 500 W (1% THD+N)1 x 590 W (10% THD+N)	2 x 200 W (2% THD+N)2 x 240 W (10% THD+N)
RMS Power @ 2Ω CEA Standard CEA-2006-A	1 x 850 W (1% THD+N)1 x 1000 W (10% THD+N)	2 x 320 W (2% THD+N)2 x 370 W (10% THD+N)
RMS Power @ 1Ω CEA Standard CEA-2006-A	1 x 1300 W (1% THD+N)1 x 1600 W (10% THD+N)	--
RMS Power @ 4Ω Linkmode CEA Standard CEA-2006-A	--	1 x 640 W (2% THD+N)1 x 740 W (10% THD+N)
Dempingsfaktor	>100 >150
Signal to noise Ratio	>80 dB >90 dB
Lowpass filter	30 Hz - 250 Hz 40 Hz	-500 Hz
Highpass filter	-- 5 Hz - 400Hz Hz
Bandpass filter	5 Hz - 250 Hz 5 Hz	-500 Hz
Subsonic filter	5 Hz - 50 Hz --
Bass boost	0 ~ +12 dB (45 Hz) 0 ~ +12 dB (45 Hz)
Phase shift	0 - 160° --
Frequency bereik	5 Hz - 250 Hz (±1 dB)	5 Hz - 30 kHz (±1 dB)
Ingangsgevoeligheid	200 mV - 10 V (±5%)
Stereo Clinch Output	✓	✓
Bass Remote	✓	✓
Zekeriging	4 x 30A 2 x 35A
Afmetingen B x H x L mm	340 x 45 x 190 350 x 45 x 190
Afmetingen B x H x L Inch	13.4" x 1.77" x 7.5" 13.7" x 1.77" x 7.5"

Problem Kontrolle	Wate doen
Geon gehl Brand	de PWR LED? Controleer zekerfing	Controleer remote spanning+12Volt ControleerMassa Controleer
	Brand de PROTECTIE LED? Kortslutting aan luidspruiker utgang,overent, te geke spanning
Versteker schakelt nicht in	Geen stroontoevoer Controleer zekerfing	+12Volt ControleerMassa Controleer
	Geen spanning op remote Controleer remote spanning
Versteker schakelt bij bep.Geluidstorkte of	Luidspraker impedante controlleren Controller of die luidspraker impedante nichtonder de 1 Ohm komt (gebrugd 2 Ohn)
Geen gehl uit 1kanaal	Cinch/fluidsprakerkel controller Evt. Kabel of stekker beschadigel
