GZRA 2.350G - Autoradio Ground Zero - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur 2 canaux
Marque	Ground Zero
Modèle	GZRA 2.350G
Technologie	Classe G
Puissance RMS @ 4 Ω (1% THD+N)	2 x 200 W
Puissance RMS @ 2 Ω (1% THD+N)	2 x 120 W
Puissance RMS en ponté @ 4 Ω (1% THD+N)	1 x 400 W
Réponse en fréquence	5 Hz - 38 kHz (+1 dB)
Rapport signal/bruit	> 90 dB
Filtre passe-bas (LPF)	40 Hz ~ 500 Hz, réglable
Filtre passe-haut (HPF)	5 Hz - 4000 Hz, réglable
Filtre passe-bande	5 Hz ~ 500 Hz
Bass boost	0 ~ +12 dB (45 Hz), commutable
Impédance haut-parleur autorisée	2 ~ 4 Ω (stéréo), 4 ~ 8 Ω (ponté)
Sensibilité d'entrée	200 mV - 10 V (±5 %)
Alimentation	2 x 35 A fusible
Entrées / Sorties	Entrée RCA, sortie RCA stéréo, télécommande de basse déportée
Protection	Thermique, court-circuit, surcharge, LED de protection
Dimensions (L x H x P)	350 x 45 x 190 mm
Poids	Environ 2 kg
Installation	Nécessite tournevis, perceuse, câbles min 20 mm², condensateur 1 Farad
Sécurité	Débrancher la batterie avant installation; ne pas percer le réservoir ou les freins
Entretien	Nettoyer avec un chiffon sec; éviter l'humidité et la poussière
Garantie	Conforme aux droits légaux; retour dans l'emballage d'origine avec reçu

FOIRE AUX QUESTIONS - GZRA 2.350G Ground Zero

Mon amplificateur Ground Zero GZRA 2.350G ne s'allume pas, que faire ?

Vérifiez d'abord la tension d'alimentation (+12V) et la masse (GND). Assurez-vous que le câble REMOTE est connecté à la sortie télécommande de l'autoradio. Contrôlez également le fusible (2 x 35A) et remplacez-le si nécessaire.

Le voyant PROTECTION est allumé sur mon ampli, que signifie-t-il ?

Le voyant PROTECTION rouge indique un problème. Cela peut être dû à un court-circuit des haut-parleurs, une surchauffe ou un défaut interne. Vérifiez l'impédance des haut-parleurs (min 2 Ω par canal en stéréo) et assurez-vous que l'ampli est bien ventilé. L'ampli se réactive automatiquement après refroidissement.

Comment régler le gain (INPUT LEVEL) sur le GZRA 2.350G ?

Commencez par mettre le régulateur INPUT LEVEL sur MIN. Augmentez le volume de l'autoradio à environ 2/3 du maximum. Ensuite, tournez doucement le régulateur INPUT LEVEL vers la droite jusqu'à obtenir un son agréable sans distorsion.

Puis-je utiliser un seul haut-parleur en mode ponté (bridgé) ?

Oui, le GZRA 2.350G peut fonctionner en mode ponté (mono) sur un canal. Connectez le haut-parleur entre les bornes CH1+ et CH2- (ou selon schéma). L'impédance minimale en ponté est de 4 Ω. La puissance alors délivrée est d'environ 400 W RMS sous 4 Ω.

Comment régler le filtre passe-bas (LPF) pour un subwoofer ?

Placez le sélecteur de mode sur LPF. Tournez le régulateur LPF pour choisir la fréquence de coupure (de 40 à 500 Hz). Pour un subwoofer, une valeur entre 80 et 120 Hz est courante. Assurez-vous que le filtre Subsonic (si disponible) est réglé en dessous de la fréquence de résonance de l'enceinte.

Quel câble d'alimentation dois-je utiliser pour cet ampli ?

Utilisez un câble d'alimentation en cuivre d'au moins 20 mm² (AWG 4) pour le +12V et la masse. Le câble haut-parleur doit être d'au moins 2 x 2.5 mm². Il est conseillé de placer un condensateur de 1 Farad près de l'ampli pour stabiliser l'alimentation.

Le son est déformé à haut volume, comment résoudre ?

Vérifiez d'abord que le gain d'entrée n'est pas trop élevé (réduisez le INPUT LEVEL). Assurez-vous que l'impédance des haut-parleurs est compatible (2-4 Ω en stéréo). Si l'ampli chauffe trop, il peut entrer en protection. Réduisez le volume ou améliorez la ventilation.

Comment connecter la télécommande de basse (bass remote) ?

La télécommande de basse se branche sur la prise Remote Control de l'ampli. Utilisez un câble RJ11 (téléphone) fourni. Elle permet de régler le niveau du bass boost à distance, de 0 à +12 dB à 45 Hz.

Mon ampli s'arrête après quelques minutes de fonctionnement, pourquoi ?

Cela est probablement dû à une surchauffe ou à une surcharge. Vérifiez que l'ampli est bien ventilé (espace d'au moins 10 cm autour). Assurez-vous que l'impédance totale des haut-parleurs n'est pas trop basse (respectez les valeurs minimales). L'ampli se remet en marche après refroidissement.

Puis-je utiliser cet ampli avec une source sans sortie RCA ?

Oui, si votre autoradio n'a pas de sortie RCA pré-amplifiée, vous pouvez utiliser un adaptateur haut-parleur vers RCA (convertisseur de niveau). Cependant, pour une meilleure qualité, il est recommandé d'utiliser une source avec sortie RCA. Réglez le INPUT LEVEL en conséquence.

MODE D'EMPLOI GZRA 2.350G Ground Zero

La garantie est conforme aux droits légaux. Un droit du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison : Mauvaise alimentation, Trop de puissance (HP/Subwoofer), Accident, Installation ou Utilisation non conforme aux normes Techniques (Concours SPL etc.).

Erlenweg 25; D-85658 Egmating, Germany

Tel. [phone] Fax -8310

Nos nous réservons le droit d’entreprendre à l’occasion des modifications ou des améliorations au produit sans information du client.

MOBILE ENTERTAINMENT

Amplificateur

Owner's Manual

GZRA 1.1200D

GZRA 2.350G

MOBILE ENTERTAINMENT

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaulted. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison : Mauvaise alimentation, Trop de puissance (HP, Subwoofer), Accident, Installation ou Utilisation non conforme aux normes Techniques (Concours SPI, etc.).

Erlenweg 25; D-85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous nous réservons le droit d'entreprises à avoir les modifications ou les améliorations au produit sans informer le client.

MOBILE ENTERTAINMENT

Manuel du Nom

GZRA 1.1200D

GZRA 2.350G

MOBILE ENTERTAINMENT

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison : Mauvaise alimentation, Trop de pulsation (HP, Subwoofer), Accident, Installation ou Utilisation non conforme aux normes Techniques (Concours SPI, etc.).

Nous nous réservons le droit d'informer l'ayant droit des modifications ou des améliorations au produit. Informer le client.

MOBILE ENTERTAINMENT

GZRA1.1200D

GZRA 2.350G

MOBILE ENTERTAINMENT

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture informant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison : Mauvaise alimentation, Trop de puissance (HP Subwoofer), Accident, Installation ou Utilisation non conforme aux normes Techniques (Concours SPL etc.).

Erlenweg 25; D-85658 Egmating, Germany

Tel. [phone] Fax -8310

Nos nous réservons le droit d'intervenir à tout moment pour apporter des modifications ou des améliorations au produit sans informer le client.

MOBILE ENTERTAINMENT

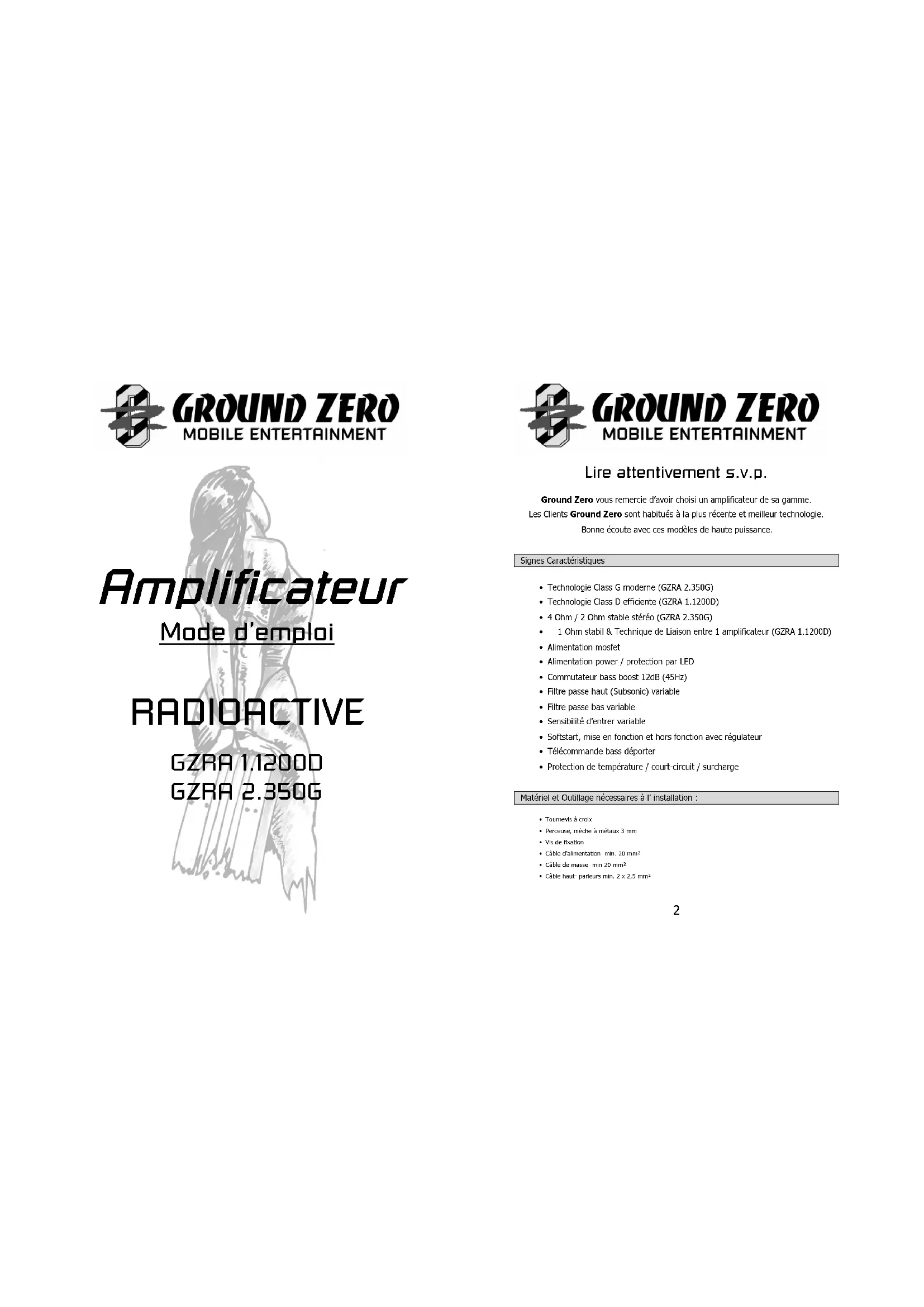

Amplificateur

Mode d'emploi

GZRA 1.1200D

GZRA 2.350G

MOBILE ENTERTAINMENT

Lire attentivement s.v.p.

Ground Zero vous remercie d'avoir choisi un amplificateur de sa gamme.

Les Clients Ground Zero sont habitués à la plus récente et meilleure technologie.

Bonne écoute avec ces modèles de haute puissance.

Signes caractéristiques

• Technologie Class G moderne (GZRA 2.350G)
• Technologie Class D efficace (GZRA 1.1200D)
• 4 Ohm / 2 Ohm stable stereo (GZRA 2.350G) 1 Ohm stabil & Technique de Liaison entre 1 amplificateur (GZRA 1.1200D) Alimentation Mosfet
• Alimentation power / protection par LED
• Commutateur bass boost 12dB (45Hz) Filtre passe-haut (Subsonic) variable Filtre passe-bas variable Sensibilité d'entrée variable
• Softstart, mise en fonction et hors fonction avec régulateur
• Télécommande basse déportée Protection de température / court-circuit / surcharge

Matériel et outillage nécessaires à l'installation :

Tournevis à croix Perceuse, mèche métaux 3mm - Vis de fixation Câble d'alimentation min. 20 mm Câble de masse min 20 mm² Câble haut-parleurs min. 2 × 2,5 ~mm^2

Attention s'il vous plaît

Débrancher la batterie du véhicule avant finalisation (Ces instructions sont réferencées dans Autornociklot) - Ne pas percer dans le réservoir, la canalisation freins ou autres pièces importantes du véhicule. - Ne jamais passer les cœleurs sur un bord tranchant. Il est conseillé de mettre un condensateur de min 1 Farad entre la batterie et l'amplificateur.

Mise en garde!

Le système audio de haute performance peut reproduire, dans les véhicules, une interaction sonore sensible à un concept « LIVE ». Une durée extrême de musique peut provoquer la perte de l'audition ou une diminution de celle-ci. L'écoute de musique au haut volume, en roulement, peut provoquer une diminution de l'attention. Dans votre intérieur et votre sécurité, nous conseillons d'écouter la musique avec un volume réduit en conduisant.

Planification

Avant l'installation, ces quelques points sont à prendre en considération

a) Attention au choix de l'emplacement du montage, une circulation d'air est nécessaire pour un bon fonctionnement des appareils. b) Il est conseillé d'utiliser les sorties Pré Ampli (RCA) de votre autoradio, si cela est possible.

Installation de l'amplificateur

a) Choisissez l'emplacement où le câble soit sans difficulté avec un espace suffisant pour une circulation d'air et un refroidissement constant. b) Utiliser l'amplificateur comme modèle pour marquer le repérage du montage. Retirer amplificateur et percer 4 trous, fixer amplificateur aux filets des vis prévues à cet effet.

Mise en garde:

Montez de système de façon à ce que les raccordements électroniques seront protégées d'éventuelles défaillances. Les câbles énergétiques + 12V DC ont été batteries ment de toute protégés et prenez garde à ce que la radio et/ou autres appareils soient étanches lors du branchement.

Si c'est nécessaire de remplacer le fusible d'un appareil, utilisez seulement ceux de même unité de tension. Ne utilise pas de fusible avec unité de tension différente à celle utilisée, cela pourrait provoquer des dommages que la garantie ne pourra couvrir.

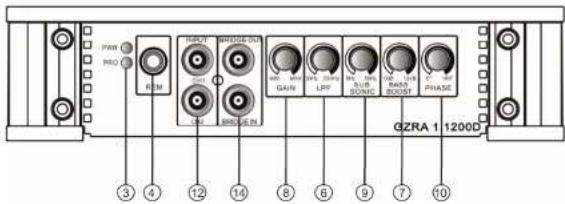

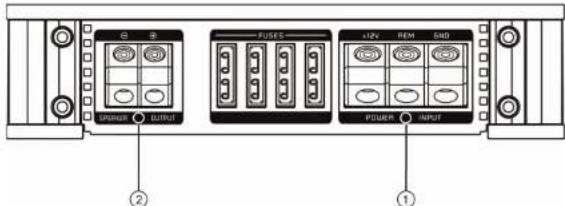

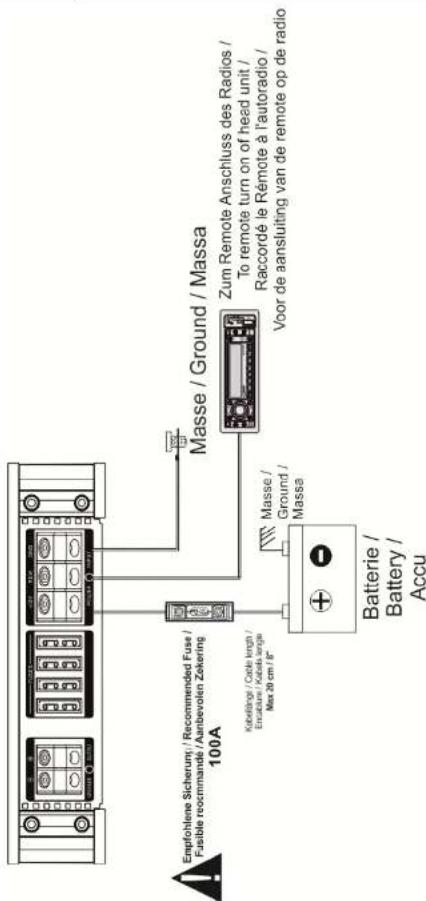

Raccordement électrique-gzra 1.1200d

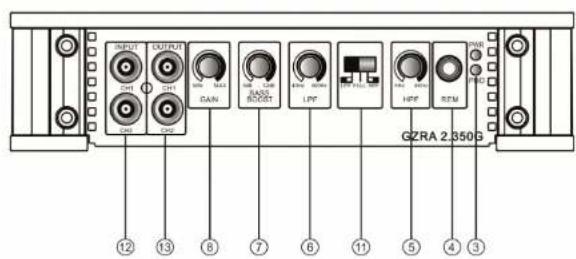

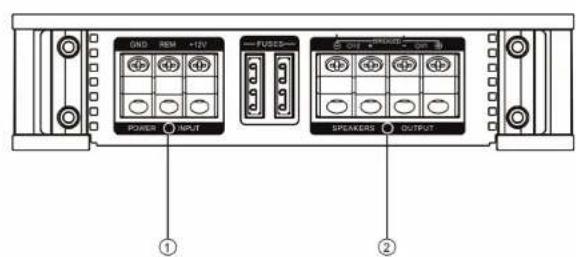

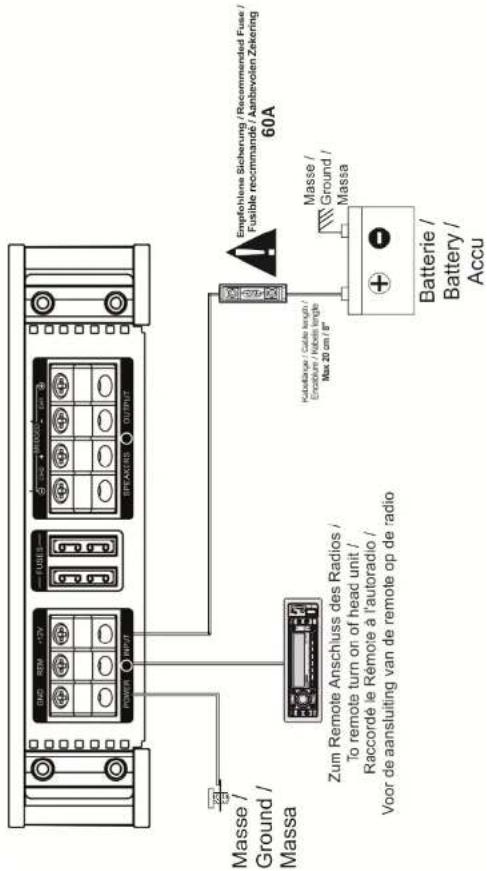

Raccordement électrique-GZRA 2.350G

Connexion et réglages - GZRA 1.1200D

Connexion et réglages - GZRA 2.350G

Connexion et réglages

1	Alimentation	GND -> Entrée Masse RDM -> Entrée Remote BATT -> +12 Volt
2	Raccordement haut-parleur: Entrée des Branchements Haut-Parleur	les Branchements Haut-Parleur
3	Indicateur d'entrée	VERT - OK ROUGET - PROTECTION
4	Remote Control entree: Telecommande	raccorder à l'angil de puissance.
5	Réglage de la fréquence Passse Haut (Subsonic)	Mettlez le filtre - au commutateur sur "High". Réglez la fréquence de passage HFPT variable avec le régulateur sur la fréquence souhaite, toutes les fréquences entre 5 - 4000Hz
6	Réglage Low Pass	Pour Subwoofer et Kickwoofer - seulement des fréquences de 40 - 500 Hz (GZRA 2.350G) ou 30 - 250 Hz (GZRA 1.1.200D) sont renciées dependant de la position du régulateur du filtre LPF. Mettlez le filtre sur "LOW", Réglez la fréquence LPF variable avec le régulateur sur la fréquence souhaite. Si la position LPF est activé ("High pass (Subsonic). Cela correspond à un passport de filtrage de 5 - 500 Hz (GZRA 2.350G)).
7	Réglage du Bass Boost: Avec le Commutateur on règles le Bass Boost 0 à +12 dB.
8	Réglage du Gain d'entretre: Avec ce régulateur on régile la sensibilité d'entretre.
9	Réglage du Subsonic (GZRA 1.1.200D)	Avec ce régulateur on régile la filtre Subsonic 5 à 50 Hz
10	Réglage de la Phase (GZRA 1.1.200D)	Co régulateur / Le commutateur vous permet de adapter le Subwoofer corréillement en phase au système avant.
11	Mode selection	Régré le switch sur l'application可以选择: LPF - Seulement des fréquences de Basse moins de 40 - 500 Hz (GZRA 2.350G) passée. FULL - toutes les fréquences Pass. HFPT - Seulement les fréquences moyennes et hautes (plus de 5Hz - 4000Hz) Passée. Si le LPF est activé également l'Highpass (Subsonic). Cela correspond à un filtre de 5 - 500 Hz (GZRA 2.350G).
12	Entrez RCA	A os c Riccords, vous connectez le RCA. Pour évier des Pertes de Son, utiliser, si vous plait, alle RC de haute qualite.
13	Output: Fullange pour un autre Ampli supplémentaire.
14	Technique de Liaison Technique de Liaison entre 1 ampôillicateur

Mise en marche de l'amplificateur

L'amplificateur s'allume automatiquement quelques secondes après la mise en marche de la Radio. Attention, l'amplificateur s'arrête automatiquement lors de surcharge, mais se remet en marche dès refroidissement

Réglage de l'échelle audio/sensibilité

Étape 1 Régulateur "INPUT LEVEL" : avec rotation sur la gauche, positionner sur MIN

Etape 2 Augmenter le Volume de la Radio sur 2/3 du volume maximum

Etape 3 Positionner maintenant le Regulator "INPUT LEVEL" sur un niveau de son agréable à entendre

Haut-parleur raccordement pour le mode trimode

Le Tri mode permet de faire jouer un Subwoofer Mon pendant que les haut-parleurs principaux jouent en stéréo. Laisser, s'il vous plaît, le commutateur sur la position Full. Utilisez un condensateur bipolaire de 100V, le mettez au plus près de la bobine principale avec un diamètre de fil de minimum 1 millimètre pour le Lowpass pour bloquer les hautes fréquences.

Vous pourrez retrouver les valeurs de condensateur et de bobine du tableau se trouvant en bas, ces valeurs acceptent la sortie avant ou arrière de l'amplificateur. Dans les images suivantes, seulement les canaux arrière gauche et droits sont montrés.

Frequency	Bobline	Condensateur
80 Hz	7,5 mH	470 uF
100 Hz	6,5 mH	330 uF
120 Hz	5,5 mH	370 uF
150 Hz	4 mH	220 uF

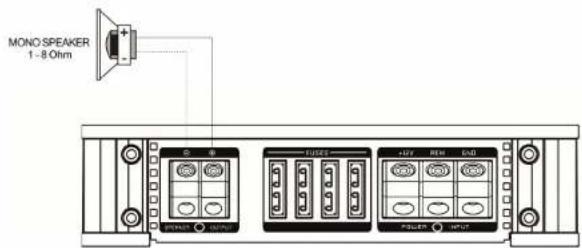

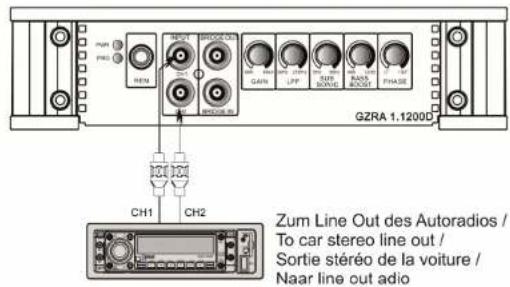

Connexion stereo-GZRA 1.1200D

Lautsprecher Impedanz / Speaker impedance / Impédance haut-parleur / Luidspreker impedantie 1~8 Ohm

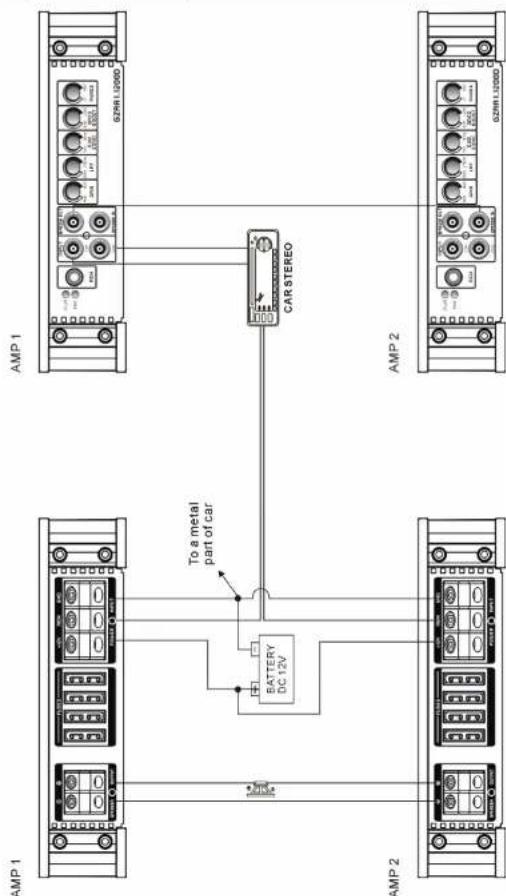

Technique de Liaison entre 1 amplificateur - GZRA 1.1200D

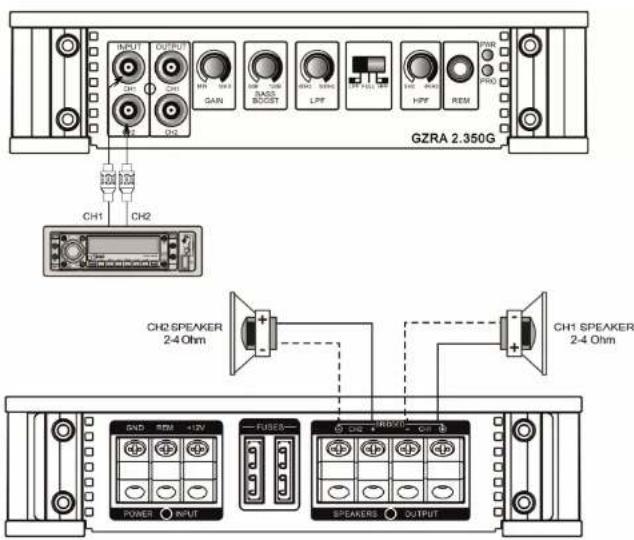

Connexion Stereo - GZRA 2.350G

Lautsprecher Impedanz / Speaker impedance /

Impédance haut-parleur

2~4 Ohm

Lautsprecher Impedanz / Speaker impedance / Impédance haut-parleur / Luidspreker impedantie

4~8 Ohm Spule / Inductor / Filtre passe-bas / Spoellowpass filter Kondensateur / Capacitor / Condensateur / Condensator Highpass Filter

Données Techniques

Model GZRA 1.1200D GZRA	2.350G
Type	1 Canal Class D 2 Canal	Class G
Puissance RMS @ 4ΩCEA Standard CEA-2000-A	1 x 500 W (1% THD-N)1 x 590 W (10% THD-N)	2 x 200 W (1% THD-N)2 x 240 W (10% THD-N)
Puissance RMS @ 2ΩCEA Standard CEA-2000-A	1 x 850 W (1% THD-N)1 x 1000 W (10% THD-N)	2 x 120 W (1% THD-N)2 x 170 W (10% THD-N)
Puissance RMS @ 1ΩCEA Standard CEA-2000-A	1 x 1300 W (1% THD-N)1 x 1600 W (10% THD-N)	--
Puissance RMS @ 4ΩBridgerCEA Standard CEA-2000-A	-	1 x 040 W (1% THD-N)1 x 740 W (10% THD-N)
Damping facteur	> 100 > 150
Signal to noise Ratio	> 80 dB > 90 dB
Filtre passage bas	30 Hz - 250 Hz 40 Hz ~ 500 Hz
Filtre passage haut	~ 5 Hz - 4000 Hz
Filtre bandpass	5 Hz - 250 Hz 5 Hz ~ 500 Hz
Bass boost	5 Hz - 50 Hz --
Bass boost	0 ~ +12 dB (45 Hz) 0 ~ +12 dB (45 Hz)
Phase shift	0 ~ 180° --
Courbe de fréquence	5 Hz - 250 Hz(+ 1 dB)	5 Hz - 38 KHz(+ 1 dB)
Sensibilité d'entrez	200 mV - 10 V (± 5%)
Stereo Cinch Output	✓	✓
Bass télécommande	✓	✓
Fusible	4 x 30A 2 x 35A
Dimensionlargeur x hauteur x longueur mm	340 x 45 x 190 350 x	45 x 190
Dimensionlargeur x hauteur x longueur inch	13.4" x 1.77" x 7.5" 13.7" x 1.77" x 7.5"

En cas de non fonctionnement

Problèmes Contrôle Aide
Pas de son	Voyant PWR allumé? Verifier le faisible, Contrüder le Câble REMOTE, Contrüder le +12Voll et la masse
	Voyant PROTECTION est allumé. Court circout des Haut-particleurs, ampli souchauffée ou défectux
Améli se met Pas en marche	Pas d'alimentation Vérifier le +12 volt, la masse, le faisible
Améli se met en PROTECTION à haute Volatume	Vérifier l'Impédance des Haut-particleurs Vérifier si l'Impédance sur les connecteurs de s haut-particleurs n'est pas en dessous de 40°
Pas de son sur 1 canaux	Vérifier cable RCA et ou cable Haut-particleurs Câble ou prêse (RCA) défectux

La garantie est conforme aux droits légaux. Un retrait du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison : Mauvaise alimentation, Trop de puissance (HP Subwoofer), Accident, Installation ou Utilisation non conforme aux normes Techniques (Concours SPI, etc.).

Erlenweg 25; D-85658 Egmating, Germany

Tel. [phone] Fax -8310

Nos nous réservons le droit d’entreprendre à l’occasion des modifications ou des améliorations au produit sans informer le client.

MOBILE ENTERTAINMENT

Käytöohje

GZRA 1.1200D

GZRA 2.350G

MOBILE ENTERTAINMENT

La garantie est conforme aux droits légaux. Un reçu du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison : Mauvaise alimentation, Trop de puissance (HP, Subwoofer), Accident, Installation ou Utilisation non conforme aux normes Techniques (Candours SPI, etc.).

Nous réservons le droit d'entreprendre à l'avenir toute nécessité de modifications ou d'améliorations au produit sans informer le client.
