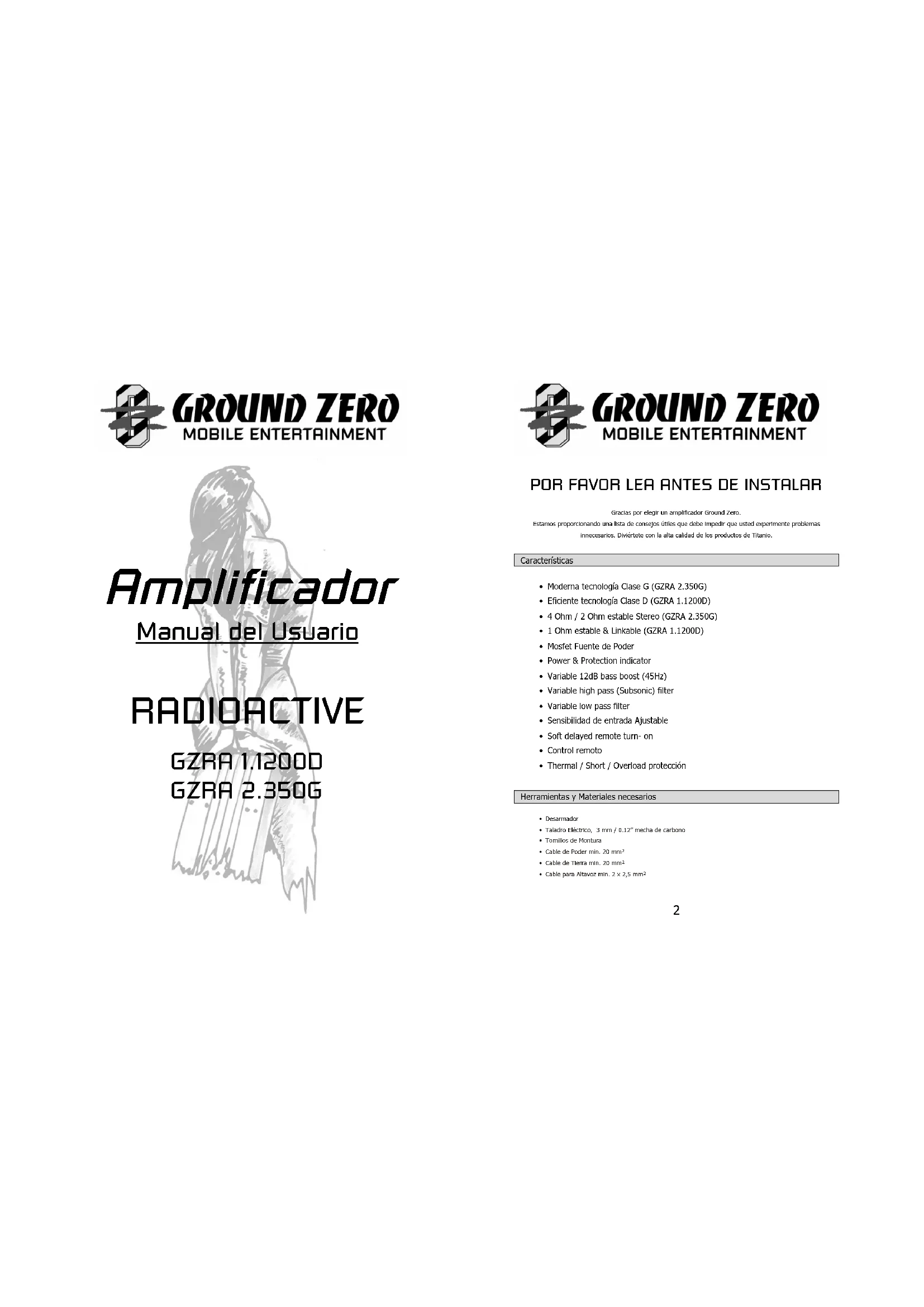

MANUAL DE USUARIO GZRA 2.350G Ground Zero

Gracias por elegrir un amplificador Ground Zero.

Estamos proporcionando una lista de consejos titles que deben impedir que estad experimente problemas

Innecesarlos. Divertete con la aita calidad de los produits de Titanio.

Charclericas

Moderna Tecnologia Clase G (GZRA 2.350G)
- Eficiente Tecnologia Clase D (GZRA 1.1200D)
- 4 Ohm / 2 Ohm estable Stereo (GZRA 2.350G)
- 1 Ohm estable & Linkable (GZRA 1.1200D)
Mosfet Fuente de Poder
Power & Protection indicator
Variable 12dB bass boost (45Hz)
Variable high pass (Subsonic) filter
Variable low pass filter
Sensibility de entrada Ajustable
Soft delayed remote tum on
Control remoto
Thermal/Short/Overload proteccion

Herramentas y Materiales necessarios

Desarmador
- Taladro Eléctrico, 3 mm / 0.12" mecha de carbono
Tornillos de Montura
Cable de Poder min. 20 mm²
Cable de Tierra min. 20 mm²
Cable para Allavoz min. 2× 2,5mm^2

Por favor tome atencion!

• Como media de preparación, es comoerajble descntrar la bateria del vehiclo ante de realizar la connection del cabledo de alimentacion 12 Voles (visei manual de uso del vehiclo para mis Informacion).
• Por favor, tenga espesal cuidado el taladrar el metal del vehiculo. Su tanque de combustible o lines de freno puede ser dhada por puncton con la broca -esto poona causar defos o averfas de sus vehiculos y sus sistemas operativos.
• Nunga pase cables por encina de los ángulos aguidos o aflados. Es recommendable amortizar la fuerite de alimentacion del amplificador con un你能ador de min. 1 farada para garantiar unutenamento estable de voltaje.

ATENSION!

Los sistemas de ata potencia de audio en unvehicleo secapes de generate los niveles de presion sonora equivalentes a "Live Concert". La espacion continua a niveles exceptionally altos de volumen可以使 causer perdida de auditorio o datos. Ademias, la operation de unvehicleo de motor nelle se eschaue a los equipos de audio: a un volumen muy alto para perdurar capacitado por air. sonidos externos, tales como: bodinas, segelas de advertencia, o vehículos de emergencia, lo que constituya un peligto para el traffic potecarlo. En general, la operación de audio no como recommende eschiar al volumen mas bajo possible durante la conducccion.

Planificacion de su Sistema

Antes de comenar la instalacion, considere lo singular:
a. Siienepreviarlemeliasedeclaraciondeotricompoundseneluturoasugeresedejean especipoaderuado,yqueesculpenclonlosrecursosderefrigeracion.
b. Si la radio o la fuente esta equipada con salidas pre-amplificadora, es possible utiliser para corner el amplíficator y cornelear (amplificator) o los 25 allev死者traseres.

Montaje de su amplificador

a. Selecione un lugar adequado que se conveniente para el montaje, que sea accesible para el cabeado y queonga un amplo espacio para la circulation del aire para la refrigeracion.
b. Ullice el amplificador como plantilla para marcar los agujeros de montaje.

Atencion

Eljia una posicón de montaje en el que todos los cables están protegados de ser dafados por cordes cortantes, calor u otras conditiones. La connexion electrónica + 12 voltas DC: deben ser concertada cuestion un fúble y directamente en el bajo (+) de la batería. Asegüeze de que su radio y todos los other dispositivos esten desconnectados,minternas realizare la instalación de su sídeme.

Si necessita reemplazar el fusiible, cambelo par un fusiible con identica capacities al que se suminiera con el systema. El uso de un fusiible del tipo o capacities distinto peut resultar en dojo a esta系統, que no estaria cuberto por la garantia.

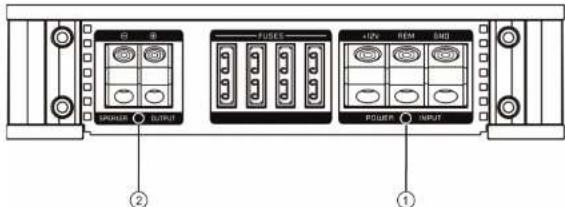

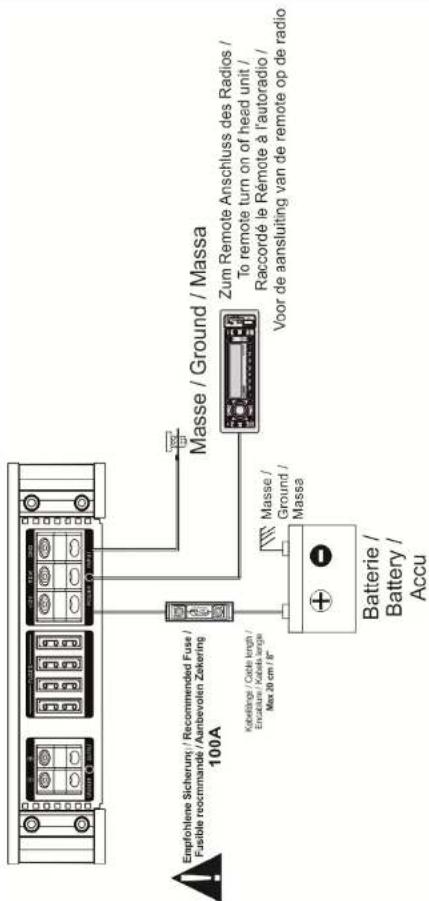

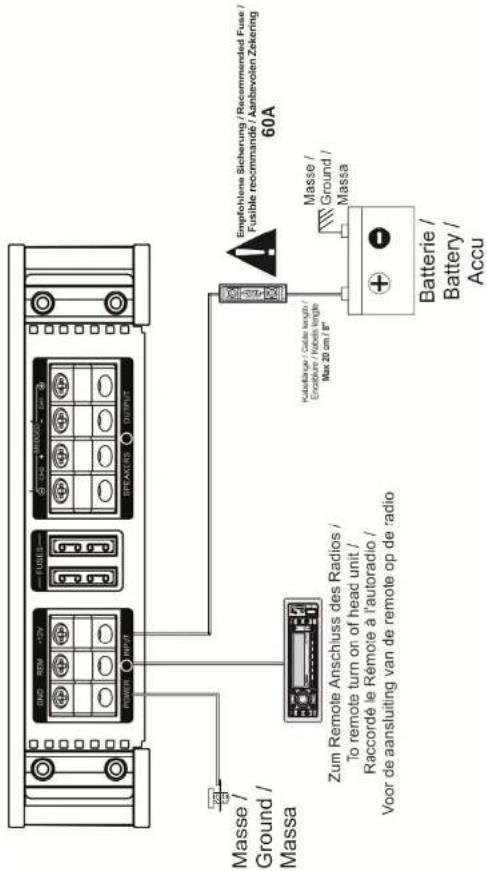

Acometida electrica-GZRA 1.1200D

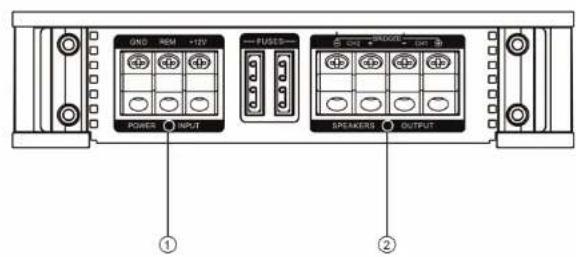

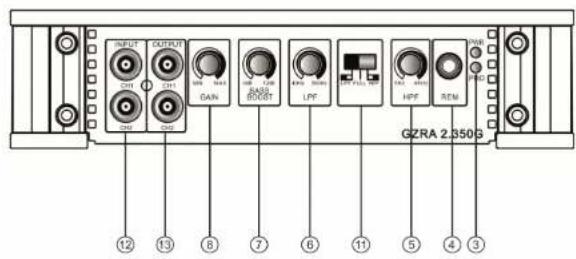

Controles y Funciones - GZRA 2.350G

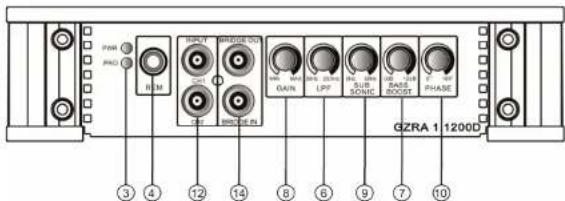

Controles y Funciones

1	Terminales de Potencia	GND -> Conexión Tierra RDM -> Termed remolde de la antenna BATT -> +12 Volt
2	Terminales de Altavoz Para convecurar os Altavocos
3	Indicator de Status	GREEN - OK RED - Error
4	Estrada Control remota Para convecurar el control remoldo del Subwoofer.
5	Control High pass (Subsonic)	Coqueo el switch en la posidón, 'HIGH'.Para ajustar el HPF crossover a la frequencia cieada realizando al控制器. Todas las Frequencias entre 5 y 4000Hz seran reproduccidas.
6	Control Low pass	Para la operación del subwoofer y Kidwoofer-Solo frequencies desde 40 Hz a 500Hz (GZRA 2.350G) seran reproduccidas (dependendo on la posidón del filto LPF).Cueco el switch del filto en la posidón, 'LOW'.Ajuste el control de LPF a la frequencia cieada con uso del control.En el ajuste LPF, también el HPF (subsonico) estáactivado.Este equivale un filto bandpass de 5 Hz - 500 Hz (GZRA 2.350G).
7	Control Bass boost Para ajustar el nvel de bass basopost en el rango desde 0 a -12 dl.
8	Control de nvel de entrada Correda Control para ajustar el nvel de entrada
9	Controlador Subsonic (GZRA 1.1.200D)	Este control permitted ajustar y filiar low frequencies en un rango entre 5 and 50 Hz. Este função reduce el movementismo mecanico del Xmas y augmenteda la calidad de uso del subwoofer.
10	Controlador Phase shift (GZRA 1.1.200D)	Este control permitted ajustar el canal del subwoofer channel in-phase con el systema frontal.
11	Mode switch	Ajuste el crossover para la'utilisation oscigoda.LPF - Solo frequencies bajo (GZRA 2.350G); bajo 40Hz -500Hz seran reproduccidas.FULL - Todas las frequencies seran reproduccidas.HPF - Solo las frequencies medias y altas (sobre 5Hz - 4000Hz) seran reproduccidas.En el ajuste LPF, también el HPF (subsonico) estáactivado.Este equivale un filto bandpass de 5 - 500Hz (GZRA 2.350G).
12	Conectores de entrada	Terminal de connection para cables RCA.Para evitar fallas por favor use cables RCA dealla calidad.
13	Conexibles RSA Para convecjar amplificaciones adiconiales.
14	Linkmode Para convecjar amplificaciones adiconiales (linkmode).

Encendidodel Amplificador

El amplificador se enciende automalicamente unoos segundos despues de encender su radio.
Note: El amplificador se apaga temporalmente si se pone demaslado caliente,先进技术 automatcamente
una vez que se entraía
(Enel80°/176°F).

Ajuste del nivel de Audio

1. NIVEL (Min / Max): Dé vuelta complemente à la qu'ena à la posicón MIN
2. Gire el control del systema de sando para automoviles de volumen hasta, aproximadamente dos
   tercios de toda su gamma.
3. Ajuste el nivel para Obtener un nivel como:

Conexión de los altavoces para el funcionacho mode de 3 vías - notas

El medio de operación de 3ñas permitted un suwonbero ser operado en modouno,¿mites que los altavocques principales están operado en estevo. Deja el interruptor de crossover en la posidón "FULL",
El uso de un Capacitador non-polar de 100 voltos, para un crossover de HPF para fibras las freuencias bajo y una botnia de Alr-core o Fert-core con un dientebro minimo de 1 mm / 0.039* para el crossover de LPF para filtrar los freuencias altas.
El valor del-capacitador y el inductor está escrito en la tabla singular. Los canales delantero y trazero de este amplificador篙en esta capacité de operacion. Só lo canales traneros de la izquierda y la derecha se mustran en los significantes imgenes.

Valores 6dB passive crossover

Frequencia	Inductor	Capacitador
80 Hz	7,5 mH	470 uF
100 Hz	6,5 mH	330 uF
120 Hz	5,5 mH	370 uF
150 Hz	4 mH	220 uF

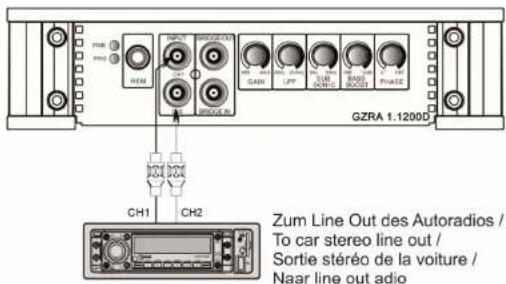

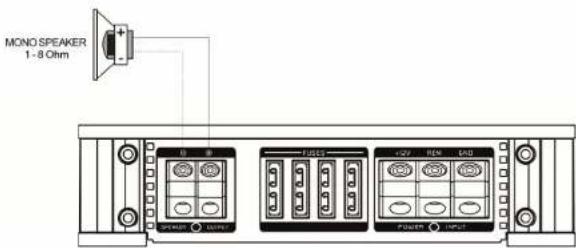

Cableado Esterego-GZRA 1.1200D

Lautsprecher Impedanz / Speaker impedance / Impedance haut perleur / Luidspreker impedantie

1~8 Ohm

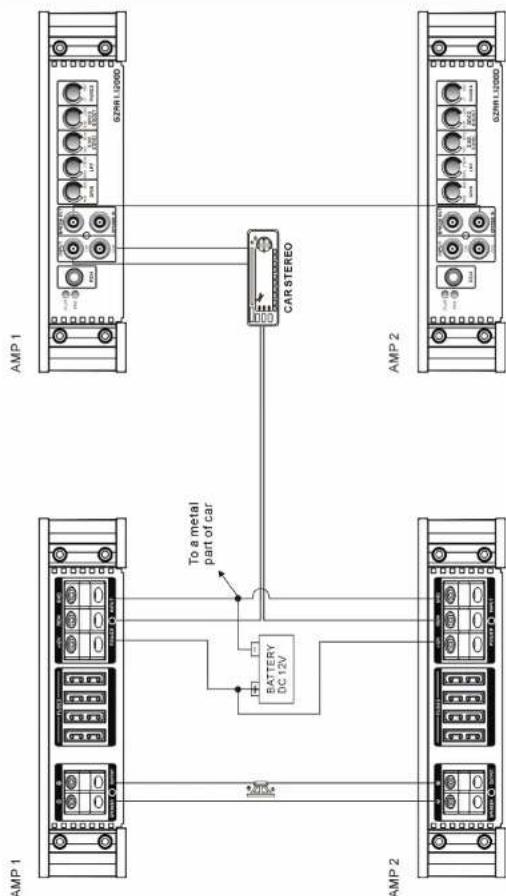

Cableado Linkmode-GZRA 1.1200D

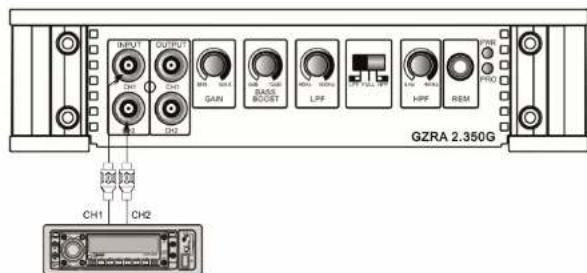

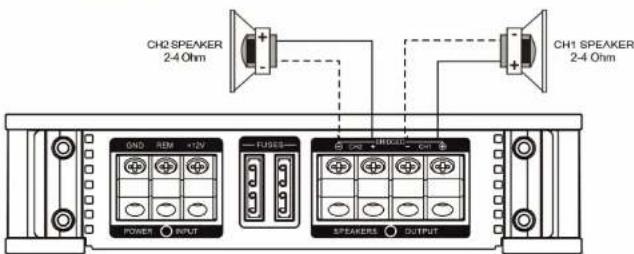

Cableado Estereo-GZRA 2.350G

Lautsprecher Impedanz / Speaker impedance /

Impedance haut perleur / Luidspreker impedantie

2~4 Ohm

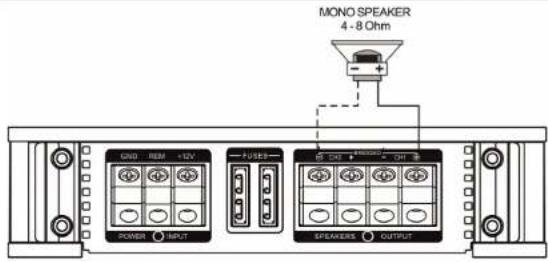

Cableado Mono-canal -GZRA 2.350G
Lautsprecher Impedanz / Speaker impedance / Impedance haut perleur / Luidspreker impedantie

4~8 Ohm

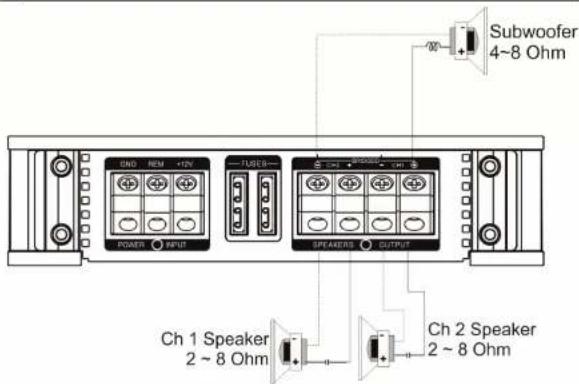

Operación 3 Vías -GZRA 2.350G
Spule / Inductor / Filtre pass bas / Spoel lowpass filter
Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Especificaciones

Model GZRA 1.1200D GZRA	2.350G
Tipology	1 Channel Class D-2 Channel Class G
RMS Power @ 4ΩCEA Standard CEA-2000-A	1 x 500 W (1% THD+N)1 x 500 W (10% THD-N)	2 x 200 W (1% THD-N)2 x 240 W (10% THD-N)
RMS Power @ 2ΩCEA Standard CEA-2000-A	1 x 850 W (1% THD+N)1 x 1000 W (10% THD-N)	2 x 320 W (1% THD-N)2 x 370 W (10% THD-N)
RMS Power @ 1ΩCEA Standard CEA-2000-A	1 x 1300 W (1% THD+N)1 x 1600 W (10% THD-N)	--
RMS Power @ 4Ω Bridged CEA Standard CEA-2000-A	--	1 x 640 W (1% THD-N)1 x 740 W (10% THD-N)
Damping factor	>100 >150
Signal to noise Ratio	>80 dB >90 dB
Lowpass	30 Hz - 250 Hz 40 Hz	-500 Hz
Highpass	-- 5 Hz - 4000 Hz
Bandpass	5 Hz - 250 Hz 5 Hz	500 Hz
Subsonic	5 Hz - 50 Hz --
Bass boost	0 ~ +12 dB (45 Hz) 0 ~ +12 dB (45 Hz)
Phase shift	0 ~ 180° --
Repuesta de Frecuencia	5 Hz - 250 Hz(+1 dB)	5 Hz - 38 KHz(+1 dB)
Sensibilidad Input	200 mV - 10 V (+5%)
Stereo Cinch Output	✓	✓
Bass remote control	✓	✓
Fuse	4 x 30A 2 x 35A
Dimensionles W x H x L mm	340 x 45 x 100 350 x 45 x 100
Dimensionles W x H x L Inch	13.4" x 1.77" x 7.5" 13.7" x 1.77" x 7.5"

Guía de problemas

Sintomas Puntos de Chequeo: Soluación
No hay sonido	Esta el POWER LED iluminado?	Revise los fusiibles en el amplificador.Revisede si el control renofo está conectado.Compruebe conductores de la softel.Compruebe de nuevo el control.Compruebe sintonzador / nivel de volumen de la cubierta.
	Esta el diagnostic LED iluminado?	Revise si el alavoz está enarto o si el amplificador esta sobrecalentado
El amplificador no inclende	El amplificador no tiene相关内容	Revise la corneas de los altavoz
	Noiene相关内容 el cable remoto con el recibidor encendido	Revise la corneas del Radio
No hay sonido en uno de los canales	Revisse la corneas del alavoz	Inspeccion si hay un cortocircuito o una corneas abierta
	Revisse la corneas de Audio	Reverso entradas inquejada y derechos RCA para determinar si se está produciendo para que el amplificador
El amplificado se apaga a medio volumen / alto volumen	Revisse la carga de Impedancia de los Altavoces	Asequece ocobservar las recomondaciones impedancía del alavoz.(Si utilizes un medicor de ohimlos para comprar la resistencia del alavoz, por favor recuider que la resistencia DC y la Impedancia de AC pueda no ser la miñana.)
El Protección LED esta encendido	Apagado por Temperatura Baje el nolm de la unidad de Radio	Separar y高尔ar los cables de altavoces
	Corto en Cabledo de Altavoces

Garantia limitada - produits defectosos deben ser dévêtsés en su embaissage original - por favoragregue una copia de la feucta de compra original mostrando la Fecha de compra y una descripción detallada de la falla. Las fallas producidas por sobrecaraga, mal uso o para lautilização del producto para el propietario de la competência no está típadas por la garantía

Nos reservamos el derecho de hacercombos ophonas necessarias al producto sin informar a los clientses acerca de estp con apicacion.
