Producttype	4-kanaals 24V versterker voor bedrijfsvoertuigen
Model	GZTA 4.24VDC
Merk	Ground Zero
Maximaal vermogen @ 4 Ω (1% THD+N)	4 x 120 W
Maximaal vermogen @ 2 Ω (1% THD+N)	4 x 200 W
Maximaal brugvermogen @ 4 Ω (1% THD+N)	2 x 400 W
Harmonische vervorming (THD)	< 0,04%
Signaal/ruis verhouding	> 60 dB
Frequentiebereik	10 Hz – 30 kHz
Hoogdoorlaatfilter	50 – 250 Hz, variabel
Laagdoorlaatfilter	50 – 250 Hz, variabel
Bass Boost	+6 dB / +12 dB schakelbaar
Dempingsfactor	> 70
Ingangsgevoeligheid	0,2 – 6 V
Voeding	24 V (vrachtwagen)
Zekering	2 x 40 A
Afmetingen (L x B x H)	440 x 263 x 55 mm
Minimale luidsprekerimpedantie	2 Ω (stereo), 4 Ω (brug)
Beschermingen	Triple bescherming (oververhitting, kortsluiting, overbelasting)
Ingang	RCA (laag niveau)
Luidsprekeruitgang	Schroefaansluiting (kabel 1,5 tot 2,5 mm²)
Chassis	Geborsteld aluminium
Bornes	Platinium

Veelgestelde vragen - GZTA 4.24VDC Ground Zero

Wat is de benodigde voedingsspanning voor de GZTA 4.24VDC?

Deze versterker werkt uitsluitend op een 24 V accu, typisch gebruikt in vrachtwagens en bedrijfsvoertuigen. Niet gebruiken op 12 V.

Kan ik 4 ohm luidsprekers aansluiten?

Ja, de versterker is stabiel in stereo op minimaal 2 ohm, dus 4 ohm luidsprekers zijn perfect geschikt. In brugmodus is de minimale impedantie 4 ohm.

Wat te doen als de beveiligings-LED rood brandt?

Dit duidt op een kortsluiting of overbelasting. Controleer de luidsprekerverbindingen (geen contact tussen + en -) en verlaag de versterking. Als het probleem aanhoudt, controleer dan de luidsprekerimpedantie.

Hoe stel ik de versterking (ingangsniveau) correct in?

Zet de versterking op minimum, zet het volume van de autoradio op 2/3 van het maximum, verhoog vervolgens langzaam de versterking totdat vervorming hoorbaar is, en draai dan iets terug. Gebruik dynamische muziek voor een nauwkeurige afstelling.

Welk type kabel gebruiken voor voeding en massa?

Gebruik een kabel met een minimumdoorsnede van 10 mm² (AWG 10) voor +24 V en massa. De massakabel moet zo kort mogelijk zijn en rechtstreeks verbonden met een metalen deel van het chassis.

Hoe sluit ik de afstandsbedieningsdraad (REM) aan?

Sluit de REM-draad (blauw) van de versterker aan op de remote-uitgang van de autoradio (vaak een blauw/witte draad). Dit signaal van 12 V of 24 V schakelt de versterker in wanneer de autoradio aan staat.

Kan ik deze versterker gebruiken met een 12 V accu?

Nee, het apparaat is alleen ontworpen voor 24 V. Een 12 V voeding kan de versterker beschadigen of instabiele werking veroorzaken.

Hoe installeer ik de versterker om oververhitting te voorkomen?

Plaats de versterker op een goed geventileerde plaats, uit de buurt van warmtebronnen (radiator, direct zonlicht). Bedek de ventilatiesleuven niet. Zorg ervoor dat lucht vrij kan circuleren rondom de behuizing.

Wat te doen als het geluid van slechte kwaliteit is of er ruis is?

Controleer of de RCA-kabels uit de buurt van de voedingskabels liggen. Gebruik signaalkabels van goede kwaliteit. Zorg ervoor dat de massa schoon en stevig is. Als de ruis aanhoudt, installeer dan een ontstoringsfilter op de voeding van de autoradio.

Hoe vervang ik de zekering?

Koppel de voeding los. Vervang de doorgebrande zekering door een identiek exemplaar (40 A, 2 stuks). Gebruik nooit een zekering met een hogere capaciteit. Als de zekering opnieuw doorslaat, neem dan contact op met een specialist.

GEBRUIKSAANWIJZING GZTA 4.24VDC Ground Zero

De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijkbe pabelingere geregold, Een retourzending kan alleen na duidelijke aftspraat en in de originele verpakking platsvonden.SVP een aankoopbon en een duidelijke storingomschrijving bijvoegen.Van garantie uittgeslooten zich defecten door overbelasting, onkundig gebruik, of door deelname aan wedstromden (SPL) ontstaan zichn.

De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijkbepalingen geregeld, Een retourzending kan alleen na duidelijkefsprak en in de originelle verpakking plaatsvinden.SVP een aankoopbon en een duidelijkige storingomschrijting bijvoegen.Van garantie uitgeslooten je defecten door overbelasting, onkundig gebruik, of deel deyne name an wedestrijn (SPL) ontstaan

Nt beho dne nre hct n de noige vernderingen of verteiger nan het product door te voren der klaer hienover te infemren.

nne rere e t nreepnene a ene neessirement des mllions ou des emelbors au produt sare mormer le client

GROUND ZERO

MOBILE ENTERTAINMENT

AMPLIFICATEUR

Mode d'emploi

TITANIUM

GZTA 4.24VDC

De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijkbe pabelingen geregeld, Een retourzending kan alleen nauidelijkte aftsprak en de originele verpaeking plaatsvinden.SVP een aankoopbon en een duidelijkste storingsomschrijving bijvoegen.Van garantie utggesloten zijn defecten door overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL) ontstaan zichn.

24Volts, 4 kanaals versterker
- Special voor voertuigen met 24v bedrijfsspanning

GROUND ZERO

MOBILE ENTERTAINMENT

A.U.B Zorgvuldig Lezen!

Bedankt dat u heeft gekozen voor het merk GROUND ZERO. Onze klanten zijn het gewend van GROUND ZERO om de Beste en modernste techniek te

krijgen

Veel plezier met deze versterker

Inleiding

Deze versterker is ontwikkel om u de hoogste kwaiteit te bieden. Lees deleze handleiding zorgvuldig.
Bij eventuale vragen kut u zich allijd bij uw dealer melden.
Alle aansluitingen voor +24V , Massa, Remote, Signal Input en Luidspreakers konnen makkelijk worden geinstalleer..

Opmerkingen voor Installatie

• Zoek de juiste plaats voor inbouu uit waar weersinveloeden geen vat hebben op de versterker, let erop dat ze de steeversterk warme afgeeft en hervoor ook de nodige koelde lustucht要去en ontreikken in het voortuig.
  Houdt kabels kort en gebruik minimaal 10mm2 stroomkabel.
  Voer uw kabels zoveel mogelijk door, door de orginele kabelgoten in uw voertuig.
  Leg kabels nicht over scherpe kanten.
  Leg stroomkabels nicht in de buurt van de orginele voertuig bekabeling
  Zeker de stroomkabel maximaal 30cm van uw accu voldoende af.

Opties

• Inschakel vertraging (2 Seconden)
• 3 voudige protectie
• 2 Ohm stabel stereo
• PWM Mosfet Voeding
  Power & Protectie LED
• Variabel Highpass Filter 50 - 250Hz
• Variabel Lowpassfilter 50 - 250 Hz
• Bass Boost Schakelaar: +6dB / +12dB @ 50 Hz
• Ingangsgevoeligheid regelbaar
  Aluminium koellichaaam
• Platinum Terminals
• Low (RCA) Level Inputs

Aansluitingen en instellenen

Links

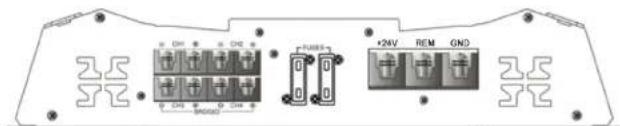

Rechts

Waarschuwing

Deze versterker kan uw voertuig voorzien van extreme geluidsnivo's

Let op voor gehooorbeschadigingen!

Zorg er ook voor dat u de hulpdiensten Niet hinder door het geluidsnivo aan te

passen zodatdezatealtijdvooruhoorbaarzijn.

TECHNISCHE DATA

Model GZTA 4.24VDC
Vermogen aan 4 Ohm @ ≤1% THD+N	4 x 120 W
Vermogen aan 2 Ohm @ ≤1% THD+N	4 x 200 W
Vermogen aan 2 Ohm @ ≤10% THD+N	4 x 235 W
Vermogen aan 4 Ohm gebrukt @ ≤1% THD+N	2 x 400 W
Vermogen aan 4 Ohm gebrukt @ ≤10% THD+N	2 x 470 W
T.H.D. <0.04%
Signal / Noise Ratio > 60 dB
Frequency bereik. 10 Hz - 30 KHz
Bass Boost schakelbaar +6 / +12 dB @ 50 Hz
lowpass regelbaar 50 - 250 Hz
Highpass regelbaar 50 - 250 Hz
Dempingsfaktor > 70
Ingangsgevoeligheid 0,2 - 6 V
Spanning 24 V
Zekeringen 2 x 40 A
Afmetingen L x B x H mm	440 x 263 x 55

Opmerkingen

• Gebruik luidsprekers met een impedancie van minimaal. 2-4 Ohm
• Installerleer de versteker Niet op staatena waar dieze...
  O aan hoge temperatuuren worden bloot gesteld).
  Aa hoge temperature weren't blot gesteld).
  Aan vocht wordt blot gesteld.
  A. aan vocht word: loot gesteld.
  A. aan stof of vocht word: loot gesteld.

Bij te hoge temperaturen schakeld de versterkeruit, wacht met inschaken tot dele is afgekoeld.
- De verssteker is voorzien van een beveiligingscult, zou deze gezaktieveerd bij controleer dan uw aansolutingen.

Deze versteerkeeegt het volle vermogen bij 21volt, zorg ervoor dit uw accu capaciteit optmaal is..

Zekeringen

Als er zekeringen kapot zouden gaan client u alle aansluitingen te laten kontroleren door uw dealer, wissel niet zomaar de zekeringen waar dit interne schade kan opieveren.

Waarschuwing:

Gebruik alleen de voorgeschrevenzekeringen.

PROTECTIE:

De versterker is beveiligdt gegen oververhittung en kortsluiting, ochter langdurige bootstelling aan kortsluiting levert terminale schade op aan de versterker.

Aansluitingen

Stroom

Verbind de stroom kabel direkt met de accu,dezeClient een minimale waarde van 10mm2 be hebben maximaal 30cm vanaf de accu van een zekering voorzien te zich.

Massa

Verbindt de Massa (GND) direkt met het Chassis van uw voertuig

Houdt deze zo kort mogelijk en kaak het gedeelte op het chassis goed blank.

Remote

Verbindt deze aansluiting mat de remote aansluiting op uw radio

Gebruik hiervoor kabel van 1-1,5mm2

Luidsprekers

Verbindt de luidspeakers direkt met de versterker, gebruk hievoor 1,5-2,5mm2 Kabel

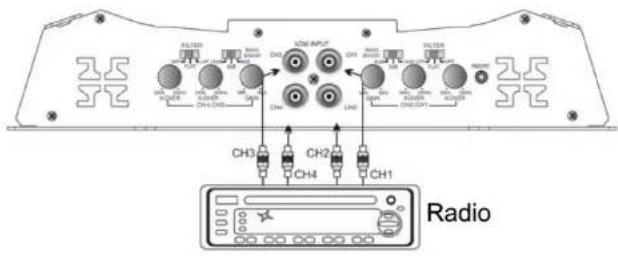

Stereo aansluitdiagram

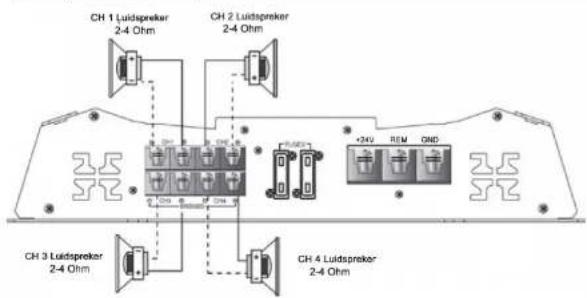

Luidspreker aansluitingen

Let op bij het aansluiten van uw luidspeakers dat de + en de - correct is aangesloben..

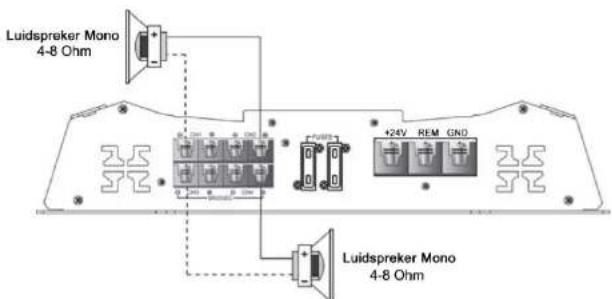

Gebrugde aansluiting

Let op bij het aansluiten van uw luidspeakers dat de + en de - correct is aangesloben.

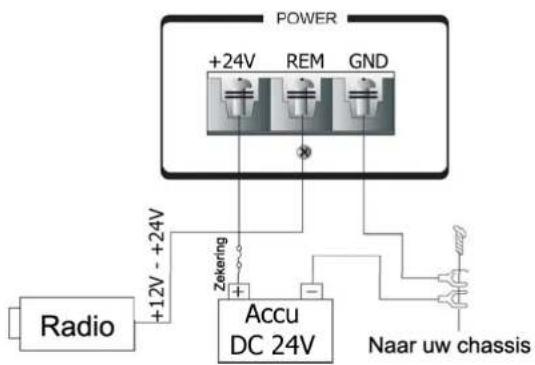

Stroomkabel aansluiting

Gebrulk

Als de versterker is geinstalleerd controleur u da andemaal de aansluidingen

Schakel hierna de radic in en wacht 30 secunden voor het opwamten van de versterker.

Stap 1: Insgangsgcvcighold op nlin draalen

Slap 2: Uw radio op 2/3 van het volume zieten (maximaal zonder verwarming)

Stap 3; Stel uw versterker in op het maxmaal volume zonder verworming

Let op!

Bil mulek van CD is de dynamiek wols malen hoger dan van uw radio, ster uw versorder af op het gebruik van een officiante CD.

Filter instellingen

A) Als uw versterker op low pass staat kunt u met desbeteffende regelaar het freq berlik

B) Staat uw versterker op High-pass dan zaalles vanaf 80Hz net worden weergegeven.

Filter

Flat: Alk freq. Werdn doorgclatn
Low pass: Aicf freq. bot 100Hz wordcn wee gegeven
High pass: Alle freq. vanaf 100Hz werden weer geveen.

BASS BOOST

De bas boost geocn extra impuls aan uw baswoofer.

Watalesietnsnietfunktionert?

Schakeld nicht in.	Controler de bekabeling Controler de Zekeringen Meet de spanning op remote en Ascu
Geen Muziek: Controler LSP Bekabeling of radio RCA
Geen Muziek / Rode LED	Plus en min kalbel van luidspräker make nortslating Versterker worden lager dan 2 Chm aangestuurd Verhelponz de staring voorst u weer schakeld.
Slechte muziek kwaliteit:	Overtbetaste luidprokters Slechte opname + en - verkoord om van LSP.
Geen stereo of slechte bas + en - verkeerd om van LSP.

Opmerking

Slechte kabels kuren storing apleveren

Gebruik kabels uil vol koper en van de juste ditkeig dee noait Iangs Voertuig modules

Vermiyt datu stropmikel in direkt contact kornit met de RCA kalde

Gebruik afgeschermde RCA Kabels vB, GZOC 5.3 van ground zero.
Leg signaal en strookkabels apart van elkass
Bj cvt stongen svk kontakt oprien met uw dealer.
Gcbruk massakabcl van dc geljke diktc als uw stroomkabel.
