GZUA 5600DX - Autoradio Ground Zero - Gratis gebruiksaanwijzing en handleiding

Merk	Ground Zero
Model	GZUA 5600DX
Producttype	5-kanaals versterker
Afmetingen (B x H x D)	170 x 53 x 275 mm
Voeding	12 V DC (voertuig)
RMS-vermogen (2 Ω, 1% THD)	4 x 150 W + 1 x 330 W
RMS-vermogen (4 Ω, 1% THD)	4 x 90 W + 1 x 250 W
Brugvermogen (4 Ω, 1% THD)	2 x 240 W + 1 x 250 W
Frequentierespons	10 Hz - 30 kHz (±1 dB)
Harmonische vervorming (THD)	0,10 %
Signaal-ruisverhouding	> 90 dB
Dempingsfactor	> 60
Laagdoorlaatfilter	30 - 300 Hz (kanaal 5), 18 dB/octaaf
Hoogdoorlaatfilter	40 Hz - 3 kHz (kanalen 1-4), 18 dB/octaaf
Subsonisch filter	10 - 70 Hz (kanaal 5)
Instelbare fase	0 - 180° (kanaal 5)
Ingangsgevoeligheid	200 mV - 10 V
Zekering	2 x 25 A (ingebouwd)
Beveiligingen	Overspanning, oververhitting, kortsluiting
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen.
Veiligheid	Accu loskoppelen voor installatie. Niet boren in de tank of remleidingen.
Repareerbaarheid	Raadpleeg een erkende technicus bij storing. Reserveonderdelen verkrijgbaar bij de fabrikant.

Veelgestelde vragen - GZUA 5600DX Ground Zero

Hoe sluit ik de GZUA 5600DX versterker aan?

Koppel de accu van het voertuig los voor elke installatie. Sluit de massakabel (min. 20 mm²) direct aan op het chassis, de +12 V-kabel op de accu met een zekering op max. 30 cm, en de REMOTE-draad op de bijbehorende uitgang van de radio. Gebruik kwalitatieve RCA-kabels voor het audiosignaal.

Wat is het RMS-vermogen van de versterker?

Bij 2 Ω levert hij 4 x 150 W + 1 x 330 W (RMS, 1% THD). Bij 4 Ω levert hij 4 x 90 W + 1 x 250 W. In brugmodus (4 Ω) geven kanalen 1/2 en 3/4 elk 240 W, en kanaal 5 geeft 250 W.

Hoe stel ik de ingangsversterking in?

Draai de GAIN-regelaar helemaal naar links (MIN). Verhoog het volume van de radio tot 2/3 van het maximum. Draai vervolgens de GAIN naar rechts totdat u een aangenaam geluidsniveau zonder vervorming krijgt. Gebruik de Bass Boost-afstandsbediening om het subwooferniveau vanaf de voorzijde aan te passen.

Wat te doen als het PROTECTION-lampje brandt?

Het PROTECTION-lampje geeft een kortsluiting van de luidsprekers, oververhitting of een interne fout aan. Controleer de luidsprekerverbindingen, de impedantie (niet lager dan 2 Ω voor kanalen 1-4, 1 Ω voor kanaal 5) en zorg ervoor dat de versterker kan afkoelen. Als het probleem aanhoudt, raadpleeg dan een technicus.

Kan ik een subwoofer in brugmodus aansluiten?

Ja, de versterker ondersteunt brugmodus. Voor kanalen 1/2 en 3/4 gebruikt u de + aansluiting van kanaal 1 en de - aansluiting van kanaal 2 (of 3 en 4) met een impedantie van 4 tot 8 Ω. Kanaal 5 is al toegewijd aan de subwoofer en kan apart worden gebruikt.

Hoe stel ik de laag- en hoogdoorlaatfilters in?

Gebruik de LPF- en HPF-potentiometers op de versterker. Voor kanaal 5 is het laagdoorlaatfilter instelbaar van 30 tot 300 Hz. Voor kanalen 1-4 is het hoogdoorlaatfilter instelbaar van 40 Hz tot 3 kHz. Met de FULL/LPF/HPF-schakelaar kunt u de modus voor elk kanaal kiezen.

Waar dient de Bass Boost-afstandsbediening voor?

De Bass Boost-afstandsbediening (meegeleverd met de GZUA 5600DX) stelt u in staat om het basniveau van de subwoofer rechtstreeks vanaf de voorstoel aan te passen. Het is verbonden met de versterker en biedt een geleidelijke regeling.

Welke doorsnede van de voedingskabel gebruiken?

De voedingskabel en de massakabel moeten een minimale doorsnede van 20 mm² hebben. Gebruik een zekering van 25 A (2 x 25 A ingebouwd) op minder dan 30 cm van de accu. Gebruik voor de luidsprekers minimaal 1,5 mm² kabel.

Hoe selecteer ik de RCA-ingangsmodus?

Met de INPUT MODE-schakelaar kunt u de ingang configureren. Als uw radio 2 RCA-uitgangen heeft, zet u de schakelaar op CH 3/4. Heeft hij 3 uitgangen, zet hem dan op CH 5. Raadpleeg het aansluitschema in de handleiding voor details.

Wordt de versterker normaal warm?

Ja, enige opwarming is normaal. De versterker is voorzien van oververhittingsbeveiliging. Zorg ervoor dat hij in een goed geventileerde ruimte is geïnstalleerd en dat de koellichamen niet worden geblokkeerd. Bij oververhitting schakelt het apparaat automatisch uit.

GEBRUIKSAANWIJZING GZUA 5600DX Ground Zero

De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld. Een retourzending kan alleen na duidelijke afsoraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL) ontstaan zijn.

Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door le voeren zonder de klant hierover le informeren.

De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld. Een retourzending kan alleen na duidelijke afsoraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL) ontstaan zijn.

Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door le voeren zonder de klant hierover le informeren.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld. Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden. SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen. Van garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL) ontstaan zijn.

Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.

Bedienings handleiding

Uranium -DX

GZUA 2250DX

GZUA 4135DX

GZUA 5600DX

GROUND ZERO

MOBILE ENTERTAINMENT

S.v.p zorgvuldig lezen

Hartelijk dank, Dat u voor een versterker van GROUND ZERO heeft gekozen.

Onze klanten zijn gewend om van Ground Zero de beste en modernste Technologie te krijgen. Veel plezier, met dit Sound Quality Produkt.

Uitvoeringskenmrken

• Efficiency 80% (4 Ohm at 1KHz)
- Ultra Klein Koellichaam
• 2 Ohm stabiel Stereo (Gebrucht 4 Ohm)
• MOS-FET PWM Voeding
- Low-pass regelbaar
• 18 dB Filters
• Oververhitting-, Overspanning-, en kortsluitbeveiliging)
• High-pass regelbaar (GZUA 2250DX / 4135DX)
• Phase Shift regelbaar (GZUA 2250DX / 5600DX)
- Subsonic regelbaar (GZUA 2250DX / 5600DX)
• Bass Boost regelbaar (GZUA 2250DX)
• RCA Cinch uitgang (mono) voor subwoofer versterkers (GZUA 2250DX)
• Instelbare filter frequencies FULL/LPF/HPF (Schakelaar op GZUA 5600DX)
• Ingangs Keuze schakelaar (GZUA 5600DX)
• Bass Boost afstandsbediening (GZUA 5600DX)

Benodigde materialen en gereedschappen voor een julste installatie

• Kruisschroevendraaier
- Accu boormaschine (evt. 3mm metaalboor)
- Bevestigingsschroeven
• Stroomkabel min. 20mm²
• Massakabel min. 20mm ^2
- Luidsprekerkabel min. 2 x 1,5 mm ^2

Opgepast!

• Voertuigaccu loskoppelen (let hierbij op de door de leverancier van uw voertuig gestelde regels)
• Let op dat u niet in remleidingen, benzinetank, bekabeling of andere belangrijke onderdelen schroeft of boort.
• Te leggen kabels nooit over scherpe kanten leggen en doorvoertules gebruiken het is aan te raden een condensator van minimaal 1Farad te gebruiken.

Waarschuwing! Installaties kunnen met dusdanige volumes spelen dat dit een live concert overschrijdt. Langdurig naar luide muziek luisteren kan gehoorbeschadiging opleveren. Let goed op de gestelde verkeersregels bij het luisteren naar hogere volumes.

Planning

Voor de installatie dient u met het volgende rekening te houden.

a) Let erop bij het monteren van de versterker dat er voldoende koeling plaats kan vinden
b) Als uw radio RCA uitgangen heeft is het raadzaam deze ook te benutten.

Inbouwen van de versterker

a) Bepaal eerst waar u de versterker wilt plaatsen (let hierbij op koeling en bekabeling)
b) Gebruik de versterker als mal om de gaten af te tekenen en evt. Voor te boren.

Let op!

Bouw het systeem zo in dat de bekabeling goed beschermd is zorg ervoor dat bij het plaatsen van een zekering u de juiste waarden hanteerd.

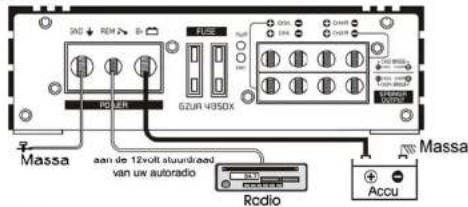

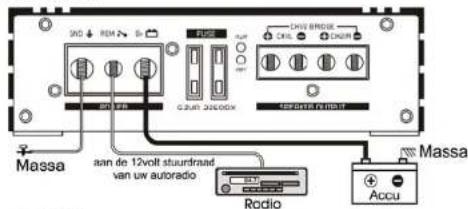

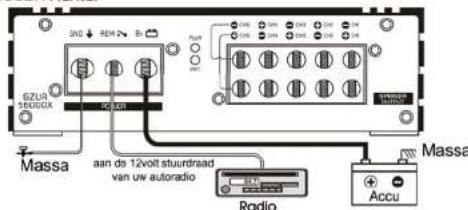

Bekabeling

Let op!

minimaal. 20mm ^2 Kabel is nodig voor het aansluiten van de stroom voorziening

1.) Massa: Bevestig de massa kabel direkt aan een stevige plaats op het chassis (goed blank maken)
2.) Gebruik goede kabelogen en soldeer deze evt aan de kabel
3.) +12 Volt: De stroomkabel direkt aan de accu leggen (vergeet hierbij niet een zekering te plaatsen op maximaal 30cm vanaf de accu
4.) Remote turn on: Deze aansluiting komt aan de 12volt stuurdraad van uw autoradio.

Aansluitingen en instellingen

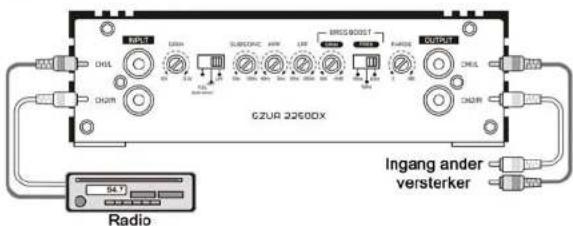

■ GZUR 2250DX Ranzicht voor

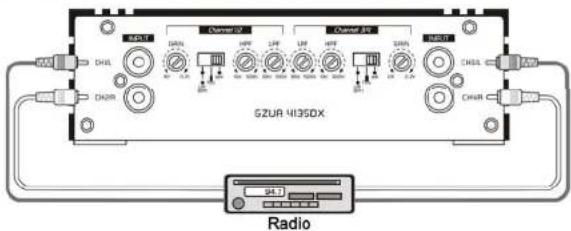

■ GZUA 41350X Ranzicht voor

RCA Aansluitingen

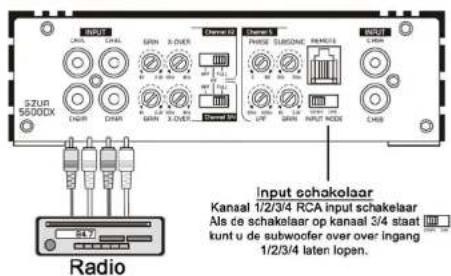

■ GZUA 56000X Aanzicht voor

Deze versterker heeft een RCA Signal ingangs Terminal voo Low Level Ingangen.

U kunt de versterker afstellen door middel van de onafhankelijke gain regelaars. Hiermee kunt u alle kanalen op elkaar alstemmen.

Gebruik zoveel mogelijk RCA verbindingen van de Radio naar de versterker.

Luidspreker Aansluitingen

■ GZUA 2250DX Achter

■ GZUA 4135DX Achter

■ GZUR 5600DX Achter

Deze versterker heeft een RCA Signal Ingangs Terminal voo Low Level Ingangen.

U kunt de versterker afstellen door middel van de onalhankelijke gain regelaars. Hiermee kunt u alle kanalen op elkaar afstemmen.

Gebruik zoveel mogelijk RCA verbindingen van de Radio naar de versterker.

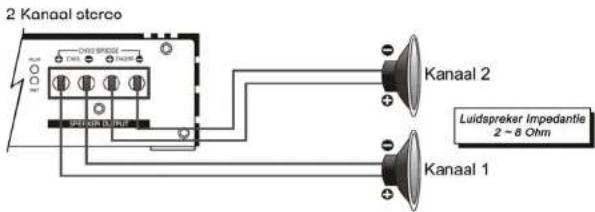

Luidspreker Aansluitingen

■ GZUR 2250DX Ranzicht achter

Luldspreker Aansluitingen

■ GZUA 4135DX Aanzicht achter

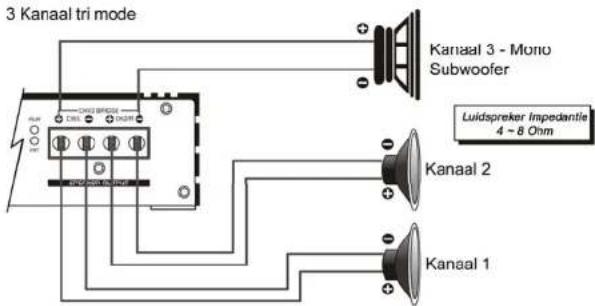

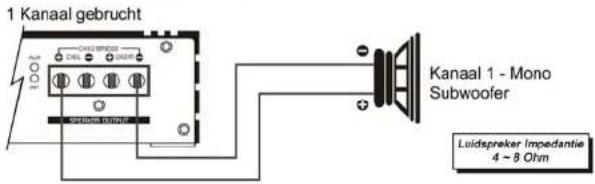

Luidspreker Aansluitingen

Gebrucht mode

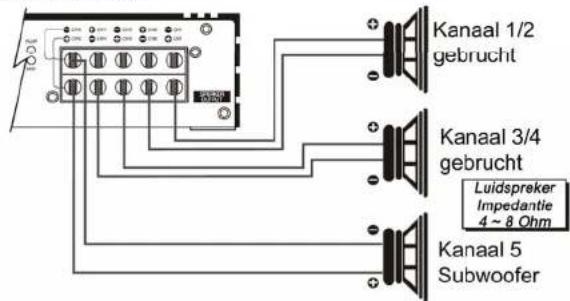

Luldspreker Aansluitingen

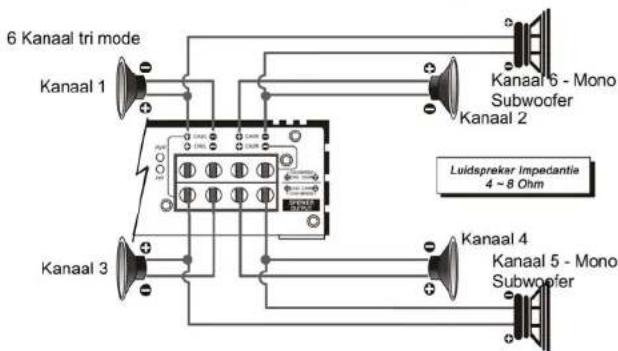

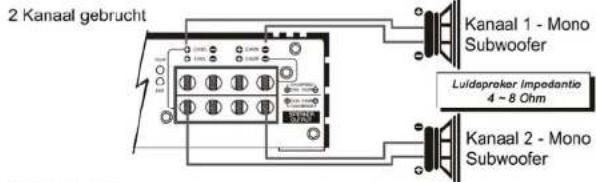

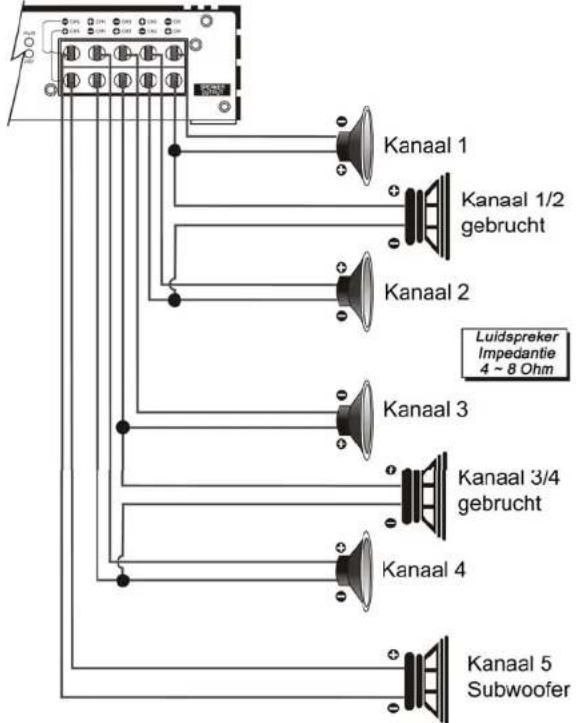

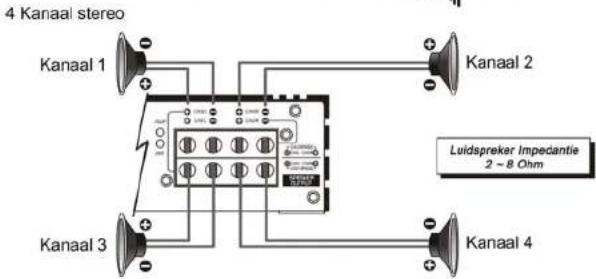

■ GZUA 5600DX Aanzicht achter

Dual tri mode

Instelling van de GAIN Ingangsgevoeligheid

Stap 1 Ingangs level Regelaar GAIN op minimaal draaien (links om)

Stap 2 Zet het volume nivo op de rado op 2/3 van het maximale nivo

Stap 3 Stel nu het uitgangsnivo van de versterker af op een voor u aangenaam en onvervormd nivo

Let op!

CD weergave heeft een veel hoger nivo van geluid dan de meeste andere bronnen.

Met de externe basregelaar kunt u het bas-nivo vanuit de bestuurdersplaats regelen

Wat als er iets niet funktioneert:

Deze versterker is voorzien van diversen veiligheden: bijv. Hitte protectie, Kortsluiting, of overvoltage. Hierbij zal

dan de protectie LED gash branden en het systeem uitschakien. Ou de staring te varbaines client u de versteker zijn op Hlu te zitten en la controferen was de storing zich

Controleer door middel van de volgende tabel waar de storing zich bevindt alvorens de versterker uit te bouwen.

Probleem Kontrole Hulp
Geen geluid	Brand de PWR LED ?	Zekering controlerenRemote Kabel controleren+12Volt metenMassa controleren
	Brand de PROT LED	Kortsluiting op luidspreker uitgang oververhit defect
Schakeld niet in	Geen spanning op kabel	Zekering controlerenRemote Kabel controleren+12Volt metenMassa controleren
	Geen spanning op remote	Remote na-meten
Versterker schakelt uit bij hoger volume	Weerstand van de luidsprekerna-meten	Weerstand mag niet minder dan 2 zijnWeerstand mag niet minder dan 1
Geen geluid op 1 kanaal	Cinch / Luidsprekerkabel testen	Kabel beschadigt

Technische gegevens

Model GZUA 2250DX GZUA 4135DX GZUA 5600DX
RMS Power @ 2 Ω, 1% THD CEA Standard CEA-2006-A	2 x 450W 4 x 190W		4 x 150W+ 1 x 390W
RMS Power @ 4 Ω, 1% THD CEA Standard CEA-2006-A	2 x 290W 4 x 135W		4 x 90W+ 1 x 250W
RMS Power @ 4Ω Gebrucht 14,6 V, 1% THD	1 x 900W 2 x 380W		2 x 240W+ 1 x 250W
Dempingsfaktor	> 60 > 60 > 80
Signal to noise Ratio	> 90 dB > 90 dB > 90 dB
Lowpass Filter	30 Hz - 500 Hz 30 Hz - 500 Hz		30 Hz - 300 Hz(Ch 5)
Highpass Filter	40 Hz - 3 KHz 10 Hz - 500 Hz ----
X-over Filter	---	---	40 Hz - 3 KHz(Ch 1-4)
Subsonic Filter	10 Hz - 150 Hz ---		10 Hz - 70 Hz(Ch 5)
Bass boost	0 - +9 dB --- ---
Bass boost Frequenz	35 / 50 / 80 Hz --- ---
Phase shift	0 - 180°	--- 0 - 180° (Ch 5)
Freq.bereik	10 Hz - 30 KHz(± 1 dB)	10 Hz - 30 KHz(± 1 dB)	10 Hz - 30 KHz(± 1 dB)
Eff. @ 4 Ω	80 %	80 %	80 %
Ingangs gevoeligheid	200 mV - 10 V(± 5%)	200 mV - 10 V(± 5%)	200 mV - 10 V(± 5%)
Kanaal splitsing	75 dB	75 dB	75 dB
THD	0,10 %	0,10 %	0,10 %
Zekeringen	2 x 25A	2 x 25A	2 x 25A(Built-in fuse)
Afmetingen B x H x L mm	170 x 53 x 265	170 x 53 x 265	170 x 53 x 275
Afmetingen B x H x L inch	6.60 x 2.09 x 10.43°	6.60 x 2.09 x 10.43°	6.60 x 2.09 x 10.83°

De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld. Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving

bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL) ontstaan zijn.

GROUND ZERO BENELUX

Merel 3a 5831MS Boxmeer

Fax: [phone] Tel: [phone]

www.ground-zero-audio.nl

e-mail: [e-mail]

Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.
