BEDIENUNGSANLEITUNG GZUA 5600DX Ground Zero

Bitte sorgfältig lesen

Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben.

Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste Technologie zu erhalten. Viel Spaß, mit diesen SQ Produkten (Sound-Quality).

Ausstattungsmerkmale

• Wirkungsgrad 80% (4 Ohm at 1KHz)
- Ultrakleiner Kühlkörper
• 2 Ohm Stabil Stereo (Gebrückt 4 Ohm)
• MOS-FET PWM Netzteil
• Einstellbarer Tiefpass Filer
• 18 dB / Oktave Weichenanhebung
- Überhitzungs-, Überspannungs-, und Kurzschluss Schutz)
- Einstellbarer Hochpass Filter (GZUA 2250DX / 4135DX)
- Einstellbarer Phase Shift (GZUA 2250DX / 5600DX)
• Einstellbarer Subsonic Filter (GZUA 2250DX / 5600DX)
• Einstellbarer Bass Boost (GZUA 2250DX)
• RCA Cinch Ausgang (Mono) für Subwoofer oder Verstärker (GZUA 2250DX)
• Einstellbare Weichenfrequenz FULL/LPF/HPF Schalter (GZUA 5600DX)
• Eingangs Wahlschalter (GZUA 5600DX)
• Bass Fernbedlenung (GZUA 5600DX)

Einführung Verstärker:

Verstärker verhelfen Ihrer Car-Hifi Anlage zu einer hochwertigen Klangwiedergabe. Die flexiblen

Anschlusskonfigurationen erlaubt es ihnen den Anschluss verschiedenster

Lautsprecherkombinationen

Bitte beachten Sie hierzu unbedingt die in dieser Anleitung beschriebenen

Anschlussmöglichkeiten.

Benötigte Materialien und Werkzeuge zur Installation:

• Kreuzschlitz Schraubendreher
• Bohrmaschine, 3mm Metallbohrer(eventuell)
• Befestigungsschrauben
• Stromkabel min. 20mm²
- Massekabel min. 20mm ^2
• Lautsprecherkabel mind. 2 x 1,5 mm²

Bitte unbedingt beachten!

• Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)
• Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren
• Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem Kondensator min. 1 Farad zu puffern.

WARNUNG!

Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft extrem lauter Musik ausgesetzt zu sein kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Auto fahren kann auch die

Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir das Musikhören beim Auto fahren mit geringer Lautstärke.

Planung:

Vor der Installation sollten Sie folgende Punkte berücksichtigen

a) Bitte beachten Sie bei der Wahl des Einbauortes, dass eine ausreichende Luftzirkulation zur Kühlung des Gerätes gewährleistet ist.
b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet(RCA)ist, ist es ratsam diese zu benutzen.

Einbau des Verstärkers:

a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an dem genügend Platz für die Luftzirkulation und Kühlung vorhanden ist.
b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 4 Löcher bohren. Den Verstärker mit den vorgesehenen Schrauben befestigen.

Verkabelung:

Achtung!

mind. 20mm² Kabel sind für den Stromanschluss erforderlich

1.) Masse: Der Masseanschluss sollte so kurz wie möglich direkt zur Fahrzeugkarosserie geführt werden(max. 1m)
2.)+12 Volt: Die Stromversorgung sollte direkt zur Batterie geführt werden. Bitte achten Sie auf eine ordnungsgemäße Absicherung der Installation mit einer Inline Sicherung mit max. Kabellänge zur Batterie von 30 cm.
3.) Remote turn on: Dieser Anschluss wird mit der Remotesteuerleitung des Radios verbunden und dient zum Ein- und Ausschalten des Verstärkers.

Warnung:

Bitte diese Systeme so Einbauen dass Elektroanbindungen vor Beschädigungen geschützt sind. +12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte stellen Sie sicher, dass das Radio und andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschließen.

Wenn es notwendig ist eine Garäte Sicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung. Wenn eine vom Wert her andere Sicherung benutzt wird, kann sie einen Schaden an dem ganzen System verursachen, welcher von der Garantie ausgeschlossen ist.

Stromanschlüsse

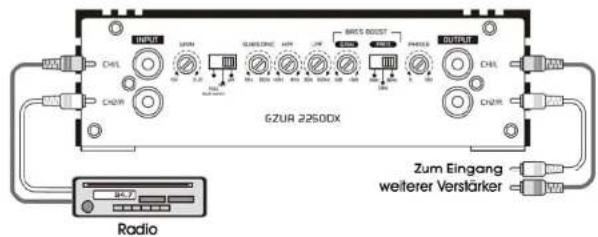

■ GZUA 2250DX Front

GZUR 2250DX Radio Zum Eingang weiterer Verstärker

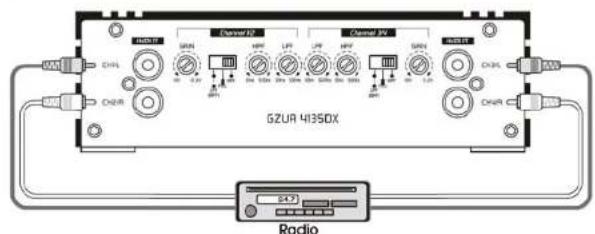

■ GZUA 4135DX Front

GZUR 4135DX Radio

RCA Anschlüsse

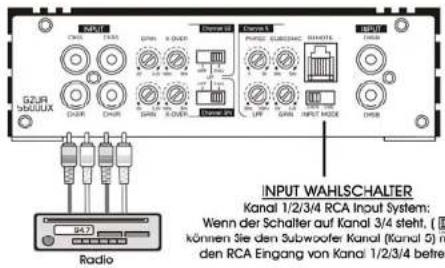

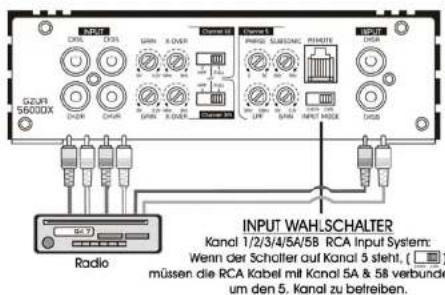

■ GZUA 5600DX Front

GZUR WALUUX GZUR WALUUX Radio INPUT WAHLSCHALTER Kanal 1/2/3/4 RCA Input System: Wenn der Schalter auf Kanal 3/4 steht, ( ) können Sie den Subwoofer Kanal (Kanal 5) n den RCA Eingang von Kanal 1/2/3/4 betrie

INPUT WAHLSCHALTER Kanal 1/2/3/4/5A/5B RCA Input System: Wenn der Scholter auf Kanal 5 steht, ( ) müssen die RCA Kabel mit Kanal 5A & 5B verbunden um den 5. Kanal zu betreiben.

Dieser Verstärker hat ein RCA Signal Input Terminal für Low Level Eingänge.

Wir empahlen die Einstellung des Inputlevels über den Gain Regler beider Kanäle. Das regeln mit dieser Funktion erlaubt es dem Verstärker Gain beide Kanäle aufeinander abzustimmen. Der RCA Eingang sollte beim Anschluss von Radio Ausgängen benutzt werden. Diese Verbindung wird normalerweise mit RCA zu RCA Anschlusskabeln hergestellt.

RCA Anschlüsse

■ GZUA 2250DX Hinten

SND FEB 2v TUR PUM CHIEF RADIOL CAL DAD Masse Zum Remote Turn on des Radios Radio Esterie Masse

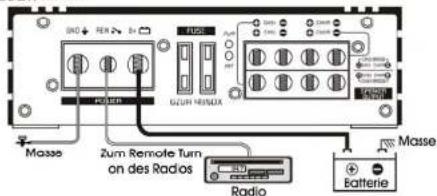

■ GZUA 4135DX Hinten

Masse Zum Remote Turn on des Radios Radio Batterie Masse

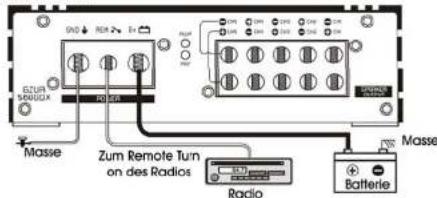

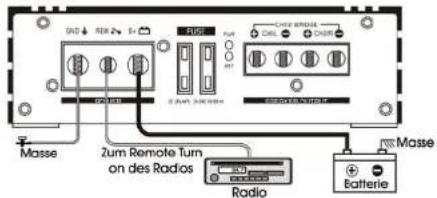

■ GZUA 56000X Hinten

ELZUM SERGUX Masse Zum Remote Tun on des Radios Radio Batterie Masse

Dieser Verstärker hat ein RCA Signal Input Terminal für Low Level Eingänge.
Wir empfehlen die Einstellung des Inputlevels über den Gain Regler beider Kanäle. Das regeln mit dieser Funktion erlaubt es dem Verstärker Gain beide Kanäle aufeinander abzustimmen. Der RCA Eingang sollte beim Anschluss von Radio Ausgängen benutzt werden. Diese Verbindung wird normalerweise mit RCA zu RCA Anschlusskabeln hergestellt.

Lautsprecher Anschlüsse

■ GZUA 22500X Hinten

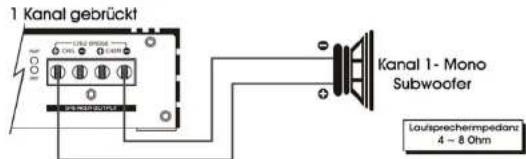

1 Kanal gebrückt Kanal 1 - Mono Subwoofer Laufsprechermpedant: 4 - 8 Ohm

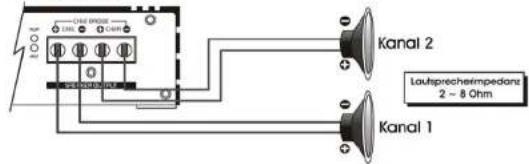

2 Kanal stereo

Kanal 2 Laufsprecherimpedians 2 - 8 Ohm Kanal 1

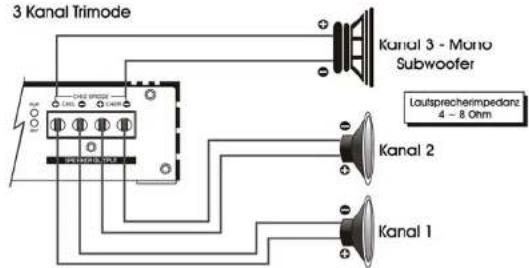

3 Kanal Trimode

3 Kanal Trimode Kanial 3 - Mono Subwoofer Loutsprecherimpedanz 4 - 8 Ohm Kanal 2 Kanal 1

Lautsprecher Anschlüsse

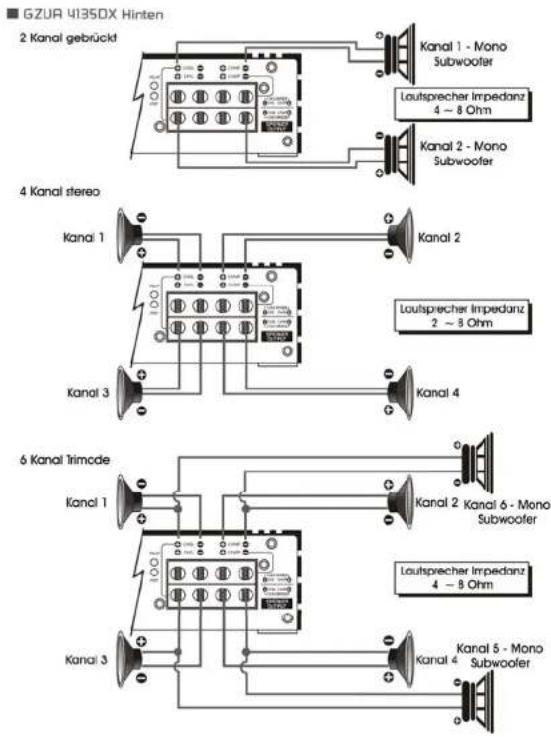

GZUR 4135DX Hinten 2 Kanal gebrückt Kanal 1 - Mono Subwoofer Lautsprecher Impedanz 4 ~ 8 Ohm Kanal 2 - Mono Subwoofer 4 Kanal stereo Kanal 1 Kanal 2 Lautsprecher Impedanz 2 ~ 8 Ohm Kanal 3 Kanal 4 6 Kanal Trimcode Kanal 1 Kanal 2 Kanal 6 - Mono Subwoofer Lautsprecher Impedanz 4 ~ 8 Ohm Kanal 3 Kanal 4 Kanal 5 - Mono Subwoofer

Lautsprecher Anschlüsse

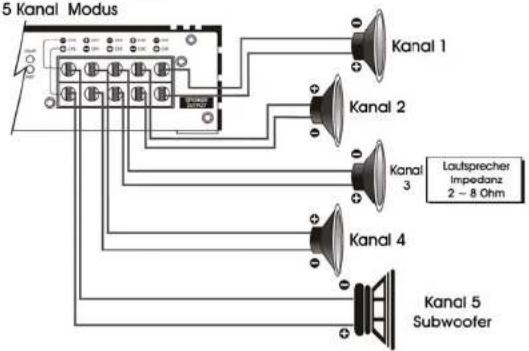

■ GZUR 5600DX Hinten

5 Kanal Modus Kanal 1 Kanal 2 Kanal 3 Laufsprecher Impedanz 2 - 8 Ohm Kanal 4 Kanal 5 Subwoofer

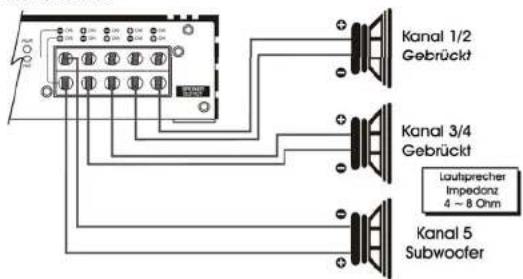

Brückenbetrieb

Kanal 1/2 Gebrückt Kanal 3/4 Gebrückt lauliprecher Impedonz 4 - 8 Ohm Kanal 5 Subwoofer

Lautsprecher Anschlüsse

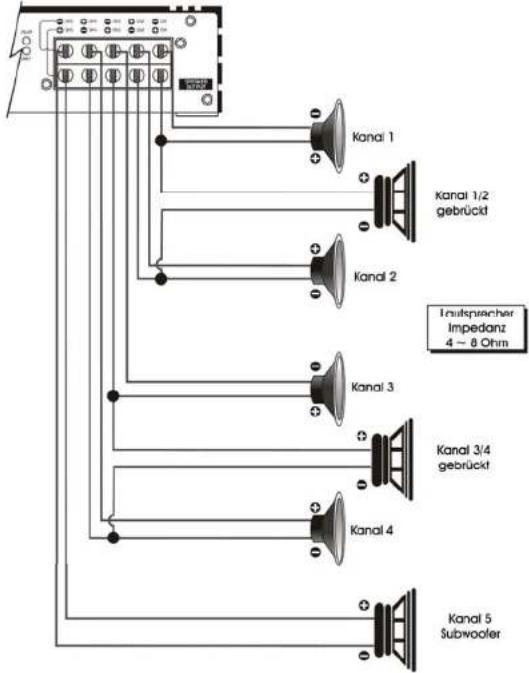

■ GZUA 5600DX Hinten

Dual Trimode

10 Kanal 1 Kanal 1/2 gebrückt Kanal 2 Kanal 3 Kanal 3/4 gebrückt Kanal 4 Kanal 5 Subwoofer Inoussischer Impedanz 4 - 8 Ohm

Einstellung des GAIN Eingangsempfindlichkeit (8V-250mV)

Schritt 1 Inputlevel Regler GAIN mit Linksdrehung auf MIN drehen

Schritt 2 Drehen sie jetzt die Lautstärke am Radio auf 2/3 der max. Höchstlautstärke

Schritt 3 Stellen sie jetzt am Inputlevel Regler GAIN die Lautstärke auf einen angenehmen Pegel ein.

Achtung!

Bitte beachten Sie dass eine CD die Musik mit einer größeren Dynamik wiedergibt und der Pegel dadurch wesentlich höher ist als bei Radioempfang.

Mit dem Bassregler können Sie den gewünschten Basspegel bequem vom Fahrersitz aus nachjustieren.

Wenn irgendetwas nicht funktioniert:

Dieser Verstärker hat Schutzfunktionen die Schäden durch unsachgematische Bedienung oder Bedingungen verursacht werden. Vierno das Gerät extreme Hilzeitwicklung, einen Kurschluus oder eine Überdaltung feststellt, leuchten der Protection LEDs und das System schaltet sich ab. Um des auflistende Problem zu prüfen sollten Sie als Ragler zurückdrohen, die Strumversorgung abkarten sind die Installation sorgfähig auf Kurschlußes oder fatahe Abschlüssis prüfen. Vierno sich das Gerät aufgrund nicht, Hilfe abschnatet leuchten die Protection LEDs nicht. In diesem Fall lassen Sie dem Gerät einfach Zeit um abrukühlen. Beachten Sie die folgende Tabelle, bevor Sie das Gerät ausbauern. Testen Sie immer die Laufsprecher und Verkabelung am erster Stelle.

Problem Kontrolle Hilfe
Kein Ton	Leuchtet die PWR LED ?	Sicherung PrüfenRemote Kabel prüfen+ 12Voll prüfenMasse prüfen
	Leuchtet die PROT LED ?	Kurzschluss am LautsprocherGerät überhitztGerät defekt
Verstärker schaltet nicht ein	Koine Stromzufuhr	Sicherung Prüfen+ 12Voll prüfenMasse prüfen
	Keine Spannung am Remota Remote am Radio prüfen
Verstärker schaltet bel Lautstärke ab	Lautsprochorimpodanz prüfen	Prüfen Sie, ob der Widerstand am LS Terminal von 20 nicht unterschritten wird
Ton Fehlt an einem Kanal	Cinch / Lautsprecherkabel prüfen	Kabel /Stecker beschädigt

Technische Daten

Model GZUA 2250DX GZUA 4135DX GZUA 5600DX
RMS Power @ 2 Ω, 1% THDCEA Standard CEA-2006-A	2 x 450W 4 x 190W		4 x 150W+ 1 x 550W
RMS Power @ 4 Ω, 1% THDCEA Standard CEA-2006-A	2 x 290W 4 x 135W		4 x 90W+ 1 x 250W
RMS Power @ 4Ω Gebrückt14,6 V, 1% THD	1 x 900W 2 x 380W		2 x 240W+ 1 x 250W
Dämpfungsfaktor	> 60 > 60 > 60
Signal to noise Ratio	> 90 dB > 90 dB > 90 dB
Tiefpass Weiche	30 Hz - 500 Hz 30 Hz - 500 Hz		30 Hz - 300 Hz(Ch 5)
Hochpass Weiche	40 Hz - 3 KHz 10 Hz - 500 Hz ----
X-over Weiche HP / LP	...	...	40 Hz - 3 KHz(Ch 1-4)
Subsonic Filter	10 Hz - 150 Hz ---		10 Hz - 70 Hz(Ch 5)
Bass boost	0 ~ +9 dB --- ...
Bass boost Frequenz	35 / 60 / 80 Hz --- ...
Phase shift	0 ~ 180° --- 0 ~ 180° (Ch 5)
Frequenzgang	10 Hz - 30 KHz(± 1 dB)	10 Hz - 30 KHz(± 1 dB)	10 Hz - 30 KHz(± 1 dB)
Wirkungsgrad @ 4 Ω	60 % 60 % 60 %
Eingangsempfindlichkeit	200 mV - 10 V(± 5%)	200 mV - 10 V(± 5%)	202 mV - 10 V(± 5%)
Kanaltrennung	75 dB 75 dB 75 dB
THD	0,10 %	0,10 %	0,10 %
Sicherung	2 x 25A	2 x 25A	2 x 25A(Built-in fuse)
AbmessungenB x H x L mm	170 x 53 x 265	170 x 53 x 265	170 x 53 x 275
AbmessungenB x H x L inch	6.69 x 2.09 x 10.43°	6.69 x 2.09 x 10.43°	6.69 x 2.09 x 10.83°

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beillegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung belegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beillegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme am Wettbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.
