Marque	Ground Zero
Modèle	GZUA 5600DX
Type de produit	Amplificateur 5 canaux
Dimensions (L x H x P)	170 x 53 x 275 mm
Alimentation	12 V DC (véhicule)
Puissance RMS (2 Ω, 1% THD)	4 x 150 W + 1 x 330 W
Puissance RMS (4 Ω, 1% THD)	4 x 90 W + 1 x 250 W
Puissance bridgée (4 Ω, 1% THD)	2 x 240 W + 1 x 250 W
Réponse en fréquence	10 Hz - 30 kHz (±1 dB)
Distorsion harmonique (THD)	0,10 %
Rapport signal/bruit	> 90 dB
Facteur d'amortissement	> 60
Filtre passe-bas	30 - 300 Hz (canal 5), 18 dB/octave
Filtre passe-haut	40 Hz - 3 kHz (canaux 1-4), 18 dB/octave
Filtre subsonique	10 - 70 Hz (canal 5)
Phase réglable	0 - 180° (canal 5)
Sensibilité d'entrée	200 mV - 10 V
Fusible	2 x 25 A (intégré)
Protections	Surtension, surchauffe, court-circuit
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Débrancher la batterie avant installation. Ne pas percer dans le réservoir ou les freins.
Réparabilité	Consulter un technicien agréé en cas de panne. Pièces détachées disponibles auprès du constructeur.

FOIRE AUX QUESTIONS - GZUA 5600DX Ground Zero

Comment brancher l'amplificateur GZUA 5600DX ?

Débranchez la batterie du véhicule avant toute installation. Connectez le câble de masse (min 20 mm²) directement au châssis, le câble +12 V à la batterie avec un fusible à 30 cm max, et le fil REMOTE à la sortie correspondante de l'autoradio. Utilisez des câbles RCA de qualité pour le signal audio.

Quelle est la puissance RMS de l'amplificateur ?

En 2 Ω, il délivre 4 x 150 W + 1 x 330 W (RMS, 1% THD). En 4 Ω, il délivre 4 x 90 W + 1 x 250 W. En mode bridgé (4 Ω), les canaux 1/2 et 3/4 donnent chacun 240 W, et le canal 5 donne 250 W.

Comment régler le gain d'entrée ?

Tournez le régulateur GAIN à fond vers la gauche (MIN). Augmentez le volume de l'autoradio aux 2/3 du maximum. Puis tournez le GAIN vers la droite jusqu'à obtenir un niveau sonore agréable sans distorsion. Utilisez la télécommande Bass Boost pour ajuster le niveau du subwoofer depuis l'avant.

Que faire si le voyant PROTECTION s'allume ?

Le voyant PROTECTION indique un court-circuit des haut-parleurs, une surchauffe ou un défaut interne. Vérifiez les connexions des haut-parleurs, l'impédance (pas en dessous de 2 Ω pour les canaux 1-4, 1 Ω pour le canal 5), et assurez-vous que l'amplificateur refroidit. Si le problème persiste, consultez un technicien.

Puis-je connecter un subwoofer en pont ?

Oui, l'amplificateur permet le mode bridgé. Pour les canaux 1/2 et 3/4, utilisez les bornes + du canal 1 et - du canal 2 (ou 3 et 4) avec une impédance de 4 à 8 Ω. Le canal 5 est déjà dédié au subwoofer et peut être utilisé seul.

Comment régler les filtres passe-bas et passe-haut ?

Utilisez les potentiomètres LPF et HPF sur l'amplificateur. Pour le canal 5, le filtre passe-bas est réglable de 30 à 300 Hz. Pour les canaux 1-4, le filtre passe-haut est réglable de 40 Hz à 3 kHz. Le sélecteur FULL/LPF/HPF permet de choisir le mode pour chaque canal.

À quoi sert la télécommande Bass Boost ?

La télécommande Bass Boost (fournie avec le GZUA 5600DX) permet de régler le niveau des basses du subwoofer directement depuis le siège avant. Elle est connectée à l'amplificateur et offre un réglage progressif.

Quelle section de câble d'alimentation utiliser ?

Le câble d'alimentation et le câble de masse doivent avoir une section minimale de 20 mm². Utilisez un fusible de 25 A (2 x 25 A intégrés) placé à moins de 30 cm de la batterie. Pour les haut-parleurs, utilisez du câble de 1,5 mm² minimum.

Comment sélectionner le mode d'entrée RCA ?

Le sélecteur INPUT MODE permet de configurer l'entrée. Si votre autoradio a 2 sorties RCA, placez le commutateur sur CH 3/4. S'il a 3 sorties, placez-le sur CH 5. Consultez le schéma de connexion dans la notice pour les détails.

L'amplificateur chauffe-t-il normalement ?

Oui, un certain échauffement est normal. L'amplificateur est équipé d'une protection contre la surchauffe. Assurez-vous qu'il est installé dans un endroit bien ventilé et que les dissipateurs thermiques ne sont pas obstrués. En cas de surchauffe, l'appareil se coupe automatiquement.

MODE D'EMPLOI GZUA 5600DX Ground Zero

La garantie est conforme aux droits legaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous réserve le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Amplifier

Owner's manual

Uranium -DX

GZUA 2250DX

GZUA 4135DX

GZUA 5600DX

GROUND ZERO

MOBILE ENTERTAINMENT

La garantie est conforme aux droits legaux. Un retour du produit défectueux doit être dans son emballage d'origine sur presentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous réserve le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

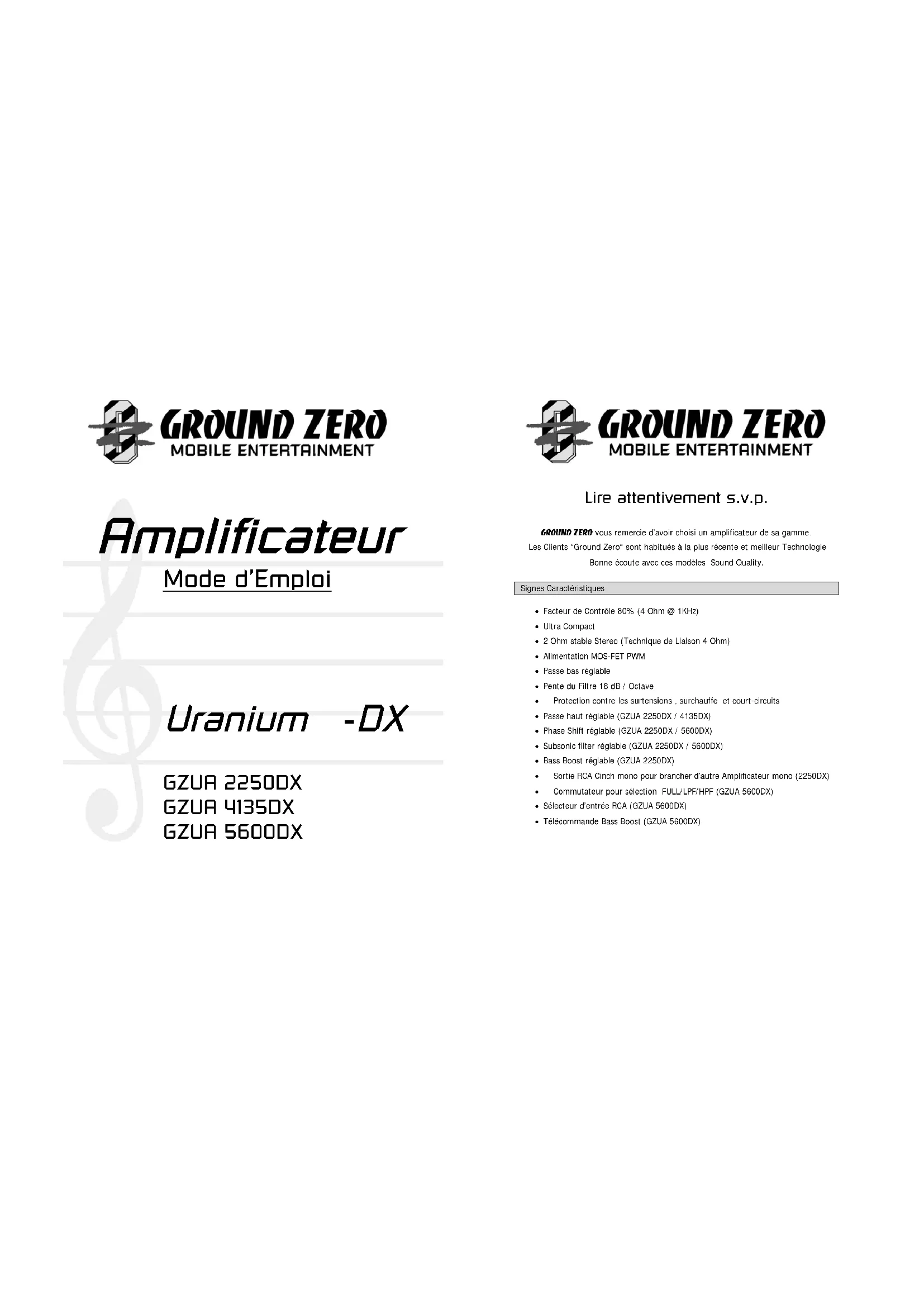

Amplificateur

Mode d'Emploi

Uranium -DX

GZUA 2250DX

GZUA 4135DX

GZUA 5600DX

GROUND ZERO

MOBILE ENTERTAINMENT

Lire attentivement s.v.p.

GROUND ZERO vous remercie d'avoir choisi un amplificateur de sa gamme.

Les Clients "Ground Zero" sont habitués à la plus récente et meilleur Technologie

Bonne écoute avec ces modèles Sound Quality.

Signes Caractéristiques

• Facteur de Contrôle 80% (4 Ohm @ 1KHz)
- Ultra Compact
• 2 Ohm stable Stereo (Technique de Liaison 4 Ohm)
• Alimentation MOS-FET PWM
- Passe bas réglable
- Pente du Filtre 18 dB / Octave
• Protection contre les surtensions, surchauffe et court-circuits
- Passe haut réglable (GZUA 2250DX / 4135DX)
• Phase Shift réglable (GZUA 2250DX / 5600DX)
- Subsonic filter réglable (GZUA 2250DX / 5600DX)
• Bass Boost réglable (GZUA 2250DX)
- Sortie RCA Cinch mono pour brancher d'autre Amplificateur mono (2250DX)
• Commutateur pour sélection FULL/LPF/HPF (GZUA 5600DX)
- Sèlecteur d'entrée RCA (GZUA 5600DX)
• Télécommande Bass Boost (GZUA 5600DX)

Introduction Amplificateur

Grâce aux Amplificateurs votre installation Hi fi développera une meilleure qualité sonore.

Les branchements flexibles vous permettront de connecter différentes combinaisons de Haut Parleurs.

Prière de bien suivre les instructions de branchement dans ce mode d'emploi.

Matériel et Outillage nécessaires à l'installation

• Tournevis à croix
  • Perceuse, mèche à métaux 3 mm (éventuelle)
• Vis de fixation
  • Câble d'alimentation min. 20 mm²
  • Câble de masse min. 20 mm²
  • Câble Haut-parleurs min. 2 x 1,5 mm²

Attention s.v.p!

• Débrancher la batterie du véhicule avant l'installation !
• Ne pas percer dans le réservoir, la canalisation freins ou autres pièces importantes du véhicule.
• Ne jamais passer les câbles sur un bord tranchant. Il est conseillé de mettre un condensateur de min 1 Farad entre la batterie et l'amplificateur.

Mise en garde!

Le système audio de haute performance peut reproduire, dans les véhicules, une intensité sonore semblable a un concert « LIVE ». Une durée extrême de musique peut provoquer la perte de l'audition ou une diminution de celle ci. L'écoute de musique, à haut volume, en roulant, peut provoquer une diminution de l'attention. Dans votre intérêt et votre sécurité, nous vous conseillons d'écouter la musique avec un volume réduit en conduisant.

Planification

Avant l'installation ces quelques points sont à prendre en considération

a) Attention au choix de l'emplacement du montage, une circulation d'air est nécessaire pour le bon fonctionnement des appareils.
b) Il est conseillé d'utiliser les sorties Pré-Ampli (RCA) de votre autoradio, si celui-ci en est munie.

Installation de l'amplificateur

a) Choisissez l'emplacement idéal pour que le câblage soit posé sans difficulté avec une circulation d'air et un refroidissement constant.
b) Utiliser l'amplificateur comme modèle pour marquer l'emplacement du montage. Retirer l'amplificateur et percer 4 trous. Fixer l'amplificateur à l'aide des vis prévues à cet effet.

Câblage

Mise en Garde

Min. 20mm² de Câble d'alimentation !

1) Masse: Le câble de masse (min 20mm²) doit être le plus court possible (Max 1 m) et directement mis au châssis de la voiture.
2) +12 Volt: Le câble d'alimentation doit être branche à la batterie du véhicule. N'oubliez pas d'installer un fusible. (Max de 30 cm de la batterie)
3) Remote turn on: A connecter à la Radio sur le câble REMOTE.

Mise en garde

Montez ce système de façon à ce que les raccordements électroniques soient protégées d'éventuelles détériorations.

Les câbles électriques +12V DC coté batterie doivent être protégés et prenez garde à ce que la Radio et/ou autres appareils soient éteints lors du branchement.

S'il est nécessaire de changer le fusible d'un appareil utilise des fusibles d'un ampérage approprié. N'utilisez pas de fusible a ampérage différente à celui utilisé, cela pourrait provoquer des dommages que la garantie ne pourra couvrir.

Connexion et réglage

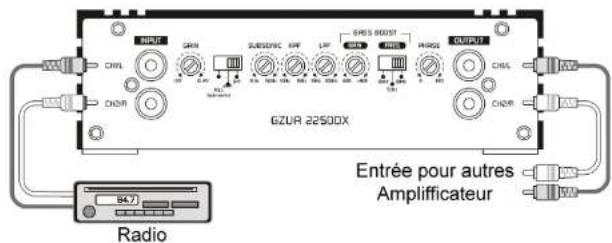

■ GZUR 2250DX Vue de devant

GZUR 2250DX Entrée pour autres Amplificateur Radio

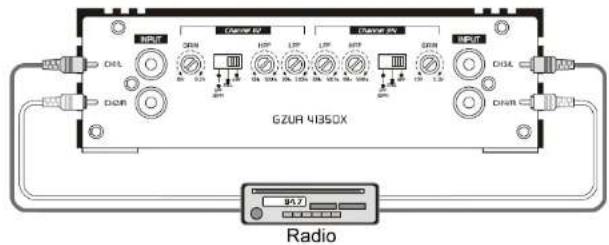

■ GZUA 4135DX Vue de devant

GZUR 41350X Radio

Connexion et réglage

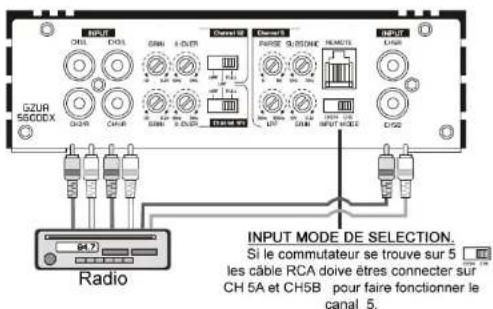

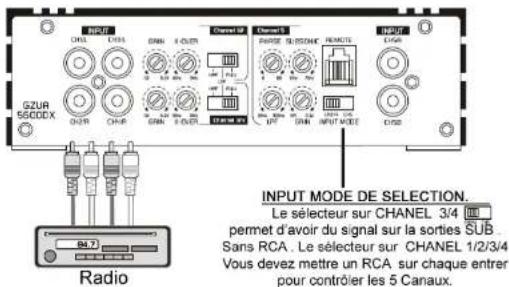

■ GZUA 5600DX Vue de devant

INPUT MODE DE SELECTION. Le sélecteur sur CHANEL 3/4 permet d'avoir du signal sur la sorties SUB. Sans RCA. Le sélecteur sur CHANEL 1/2/3/4 Vous devez mettre un RCA sur chaque entrer pour contrôler les 5 Canaux. GZUR 5600CEX CHILL CHILL CHILL CHILL PONTOUT PARSUE DESISTEUR RÉDIN INPUT CHILL CHILL CHILL CHILL INPUT MODE CHILL CHILL Radio

INPUT MODE DE SELECTION. Si le commutateur se trouve sur 5 les câble RCA doive êtres connecter sur CH 5A et CH5B pour faire fonctionner le canal 5. GZUR SG00DX Radio

Si votre autoradio a 2 sorties RCA Mètre le bouton sur input mode CH 3/4 (GZUA 5600DX).

Si votre autoradio a 3 sorties RCA mètres le bouton sur input mode CH 5 (GZUA 5600DX).

L'ampli à un signal d'entrer Bas Niveaux pour entrée par RCA.

L'entrer RCA doit êtres relier à un Autoradio équiper de sortie RCA.

Assurer la liaison avec des Câbles RCA de qualité.

Puis régler le signal d'entrer avec les VIS de GAIN

Connexion RCA

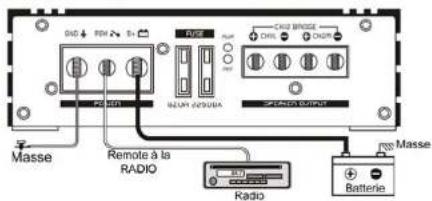

■ GZUR 22500X Vue de dérière

Masse Remote à la RADIO Radio Batterie CHAS BRIDGE CHIL CHAPR PRAVOS Masse

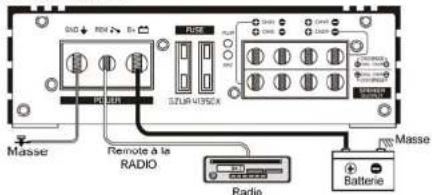

■ GZUR 41350X Vue de derrière

Masse Remote à la RADIO Radio Batterie 350V 435CA Masse

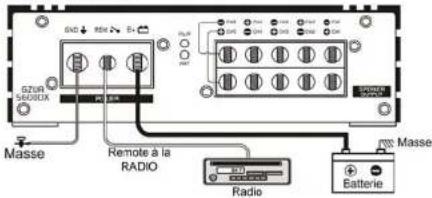

■ GZUR 5600DX Vue de dérière

GZUR 540001X Masse Remote à la RADIO Radio Eatterie Masse

Si votre autoradio a 2 sorties RCA Mettre le bouton sur input mode CH 3/4 (GZUA 5600DX).

Si votre autoradio a 3 sorties RCA mètres le bouton sur input mode CH 5 (GZUA 5600DX).

L'ampli à un signal d'entrer Bas niveaux pour entrée par RCA.

L'entrer RCA doit être relier à un Autoradio équiper de sortie RCA.

Assurer la liaison avec des Cables RCA de qualiter.

Puis régler le signal d'entrer avec les VIS de GAIN.

Connexion haut parleur

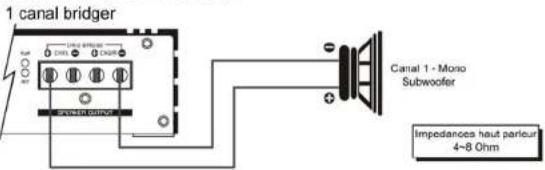

■ GZUA 2250DX Vue de dérière

1 canal bridger Canal 1 - Mono Subwoofer Impedances haut parleur 4-8 Ohm

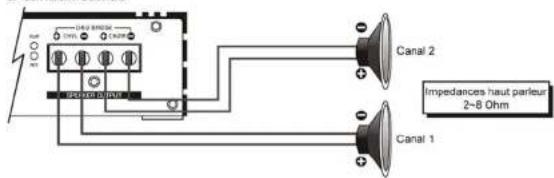

2 canaux stereo

CANAL 2 Impedances haut parleur 2~8 Ohm CANAL 1

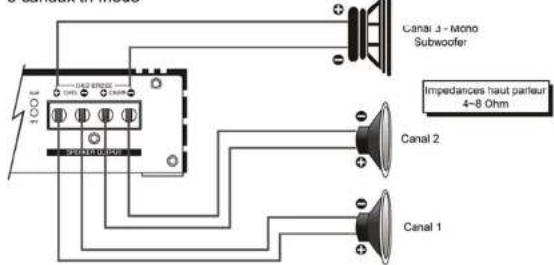

3 canaux tri mode

Canal 3 - Mono Subwoofer Impedances haut parleur 4~8 Ohm Canal 2 Canal 1

Connexion haut parleur

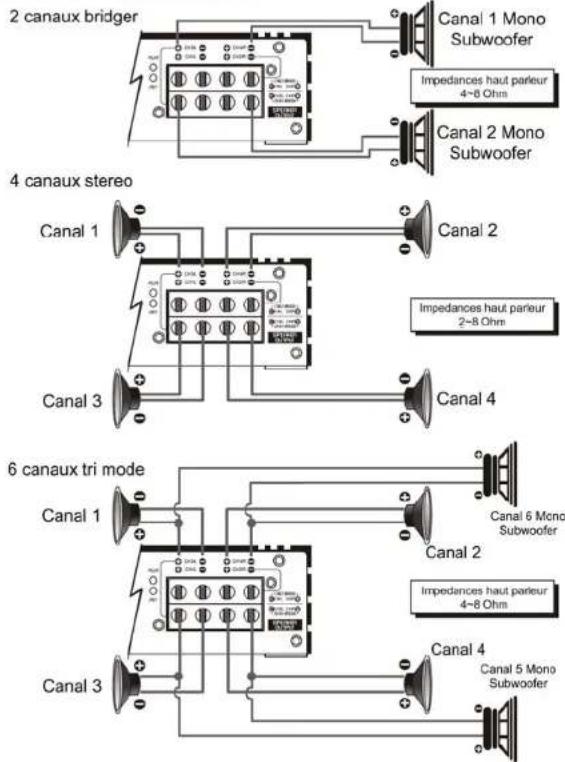

■ GZUA 41350X Vue de dérière

2 canaux bridger Canal 1 Mono Subwoofer Impedances haut parleur 4~8 Ohm Canal 2 Mono Subwoofer 4 canaux stereo Canal 1 Canal 2 Impedances haut parleur 2~8 Ohm Canal 3 Canal 4 6 canaux tri mode Canal 1 Canal 2 Impedances haut parleur 4~8 Ohm Canal 3 Canal 4 Canal 5 Mono Subwoofer

Connexion haut parleur

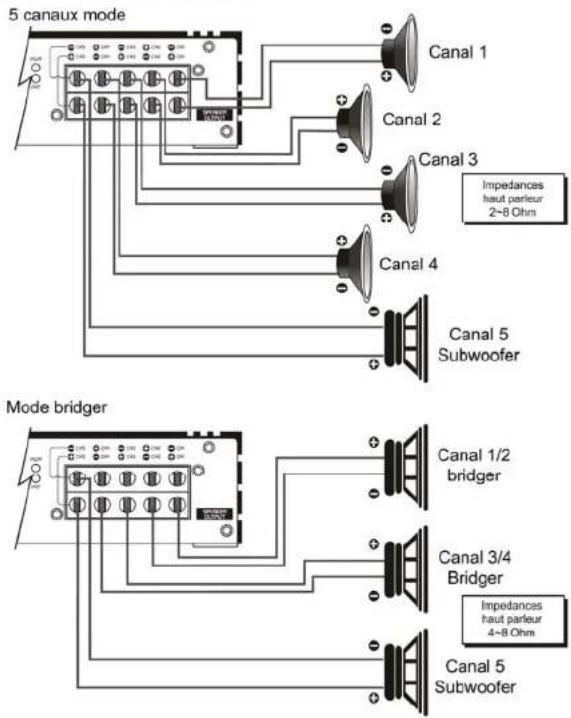

■ GZUA 5600DX Vue de dérière

5 canaux mode Canal 1 Canal 2 Canal 3 Canal 4 Impedances haut parleur 2-8 Ohm Canal 5 Subwoofer Mode bridger Canal 1/2 bridger Canal 3/4 Bridger Impedances haut parleur 4-8 Ohm Canal 5 Subwoofer

Connexion haut parleur

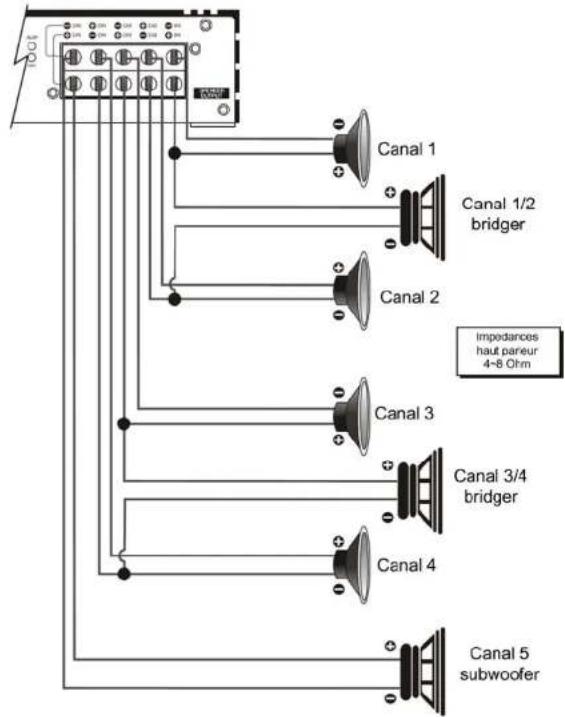

■ GZUR 5600DX Vue de dérrière Dual tri mode

100 Canal 1 Canal 1/2 bridger Canal 2 Canal 3 Canal 3/4 bridger Canal 4 Canal 5 subwoofer Impedances haut pareur 4-8 Otm

Régler le GAIN du Signal d'entrée

Etape 1 Régulateur GAIN avec rotation sur la gauche, positionner sur MIN.
Etape 2 Augmenter le Volume de la Radio sur 2/3 du volume maximum.
Etape 3 Positionner maintenant le Régulateur GAIN sur un niveau de son agréable à entendre.

Avec le Bass Remote vous pouvez réglez le niveau du Subwoofer à l'avant du Véhicule.

En cas... de non fonctionnement

Cette amplificateur et équiper de protection pour éviter tous dégâts en cas de mauvaise manipulation. Si l'ampli détecte une anomalie (court-circuits – surchauffe) j'ampli se coupe automatiquement. Pour examiner le problèmes vérifier tous vos branchements, le temps que l'ampli refroidisse, vérifier en premier les Haut parleurs puis tous les câbles d'alimentation. Si le problèmes persiste consulter un technicien.

Problèmes Contrôle		Aide
Pas de son	Voyant PWR allumé?	Vérifier le fusiole, Contrôler le Câble REMOTE, Contrôler le+ 12Volt et la masse
	Le Voyant PROTECTION est allumé ?	Court circuit des Haut-parleurs. ampli surchauffe ou défectueux
Amplificateur ne se met Pas en marche	Pas d'alimentation Vérifier le	+ 12 volt, la masse, le fusible
	Pas d'alimentation sur le REMOTE	Vérifier le REMOTE sur l'Autoradio
Ampli se met en PROTECTION a haut Volume	Vérifier l'Impédance des Haut-parleurs	Vérifier si l'Impédance sur les connecteurs des haut-parleurs n'est pas en dessous de 2ΩVérifier si l'Impédance sur les connecteurs des haut-parleurs n'est pas en dessous de 1Ω
Pas de son sur 1 canal	Vérifier câble RCA et ou câble Haut-parleurs	Câble ou prise (RCA) défectueux

Données Technique

Model GZUA 2250DX GZUA 4135DX GZUA 5600DX
Puissances RMS @ 2 Ω, 1%THDCEA Standard CEA-2006-A	2 x 450W 4 x 190W		4 x 150W+ 1 x 330W
Puissance RMS @ 4 Ω, 1%THDCEA Standard CEA-2006-A	2 x 290W 4 x 135W		4 x 90W+ 1 x 250W
Puissances RMS @ 4ΩPonter 14,6 V, 1% THD	1 x 900W 2 x 380W		2 x 240W+ 1 x 250W
Damping Facteur	> 60 > 60 > 60
Signal /noise Ratio	> 90 dB > 90 dB > 90 dB
Filtre passe bas réglables	30 Hz - 500 Hz 30 Hz - 500 Hz		30 Hz - 300 Hz(Ch 5)
Filtre passe haut réglable	40 Hz - 3 KHz 10 Hz - 500 Hz ---
Fréquences réglable	---	---	40 Hz - 3 KHz(Ch 1-4)
Filtre subsonic	10 Hz - 150 Hz ---		10 Hz - 70 Hz(Ch 5)
Bass boost	0 ~ +9 dB --- ---
Bass boost Fréquence	35 / 50 / 80 Hz --- ---
Phase réglable	0 ~ 180° --- 0 ~ 180° (Ch 5)
Fréquence	10 Hz - 30 KHz(± 1 dB)	10 Hz - 30 KHz(± 1 dB)	10 Hz - 30 KHz(± 1 dB)
Efficaciter @ 4 Ω	80 % 80 % 80 %
Sensibilité d'entrer	200 mV - 10 V(± 5%)	200 mV - 10 V(± 5%)	200 mV - 10 V(± 5%)
Séparation de canal	75 dB 75 dB 75 dB
THD	0,10 %	0,10 %	0,10 %
Fusible	2 x 28A	2 x 25A	2 x 25A(Built-in fuse)
DimensionB x H x L mm	170 x 53 x 265	170 x 53 x 265	170 x 53 x 275
DimensionB x H x L inch	6.69 x 2.09 x 10.43°	6.69 x 2.09 x 10.43°	6.69 x 2.09 x 10.83°
