Merk	Ground Zero
Model	GZUA 2225SQ
Type	Monoblok versterker
RMS-vermogen @ 4Ω	2 x 225 W
RMS-vermogen @ 2Ω	2 x 375 W
RMS-vermogen @ 1Ω	2 x 550 W
Mono-vermogen @ 2Ω	1 x 750 W
Max. vermogen	1200 W
Ingangssignaal	250 mV - 8 V
Frequentiespectrum	5-30000 Hz
Laagdoorlaat LPF x1	20-400 Hz
Laagdoorlaat LPF x10	200 Hz - 4 kHz
Hoogdoorlaat HPF x1	20-400 Hz
Hoogdoorlaat HPF x10	200 Hz - 4 kHz
T.H.D.	< 0,008%
SNR	> 90 dB/A
Minimale impedantie	1 Ω
Zekering	3 x 40 A
Afmetingen (L x D x H)	350 x 280 x 49 mm (13,9 x 11,1 x 1,9 in)
Voeding	12 V DC (voertuigaccu)
Ingangen	RCA stereo voor/achter, gebalanceerd/ongebalanceerd
Uitgangen	RCA mono voor extra versterker, voor-/achterluidsprekers
Speciale functies	Hoogdoorlaat-/laagdoorlaat-/banddoorlaatfilters, instelbare Q-factor, instelbare versterking, Subsonic, Bass Remote Control
Beveiliging	Kortsluiting, oververhitting
Garantie	Neem contact op met de dealer

Veelgestelde vragen - GZUA 2225SQ Ground Zero

Hoe sluit ik de GZUA 2225SQ versterker aan?

Koppel de accu van het voertuig los voor installatie. Sluit de +12V voedingskabel (min 20 mm²) aan op de accu met een zekering binnen 30 cm. Sluit de massakabel (min 20 mm²) direct aan op het chassis, zo kort mogelijk (max 1 m). Sluit de REMOTE-draad aan op de overeenkomstige uitgang van de autoradio. Sluit ten slotte de RCA-kabels en luidsprekers aan, rekening houdend met de minimale impedanties (1 Ω in stereo, 2 Ω in mono).

Wat te doen als de versterker niet aangaat?

Controleer of het POWER-lampje brandt. Controleer de +12V-aansluitingen, de massa en de zekering. Zorg ervoor dat de REMOTE-draad 12V ontvangt van de autoradio. Als het lampje uit is, is de zekering mogelijk doorgebrand of is de REMOTE-kabel defect.

Hoe stel ik de versterking van de versterker in?

Draai de GAIN-regelaar helemaal naar links (stand MIN). Verhoog het volume van de autoradio tot 2/3 van het maximum. Draai vervolgens de GAIN naar rechts tot u een prettig geluid hoort zonder vervorming. Overschrijd de instelling niet om schade aan de luidsprekers te voorkomen.

Wat betekent het rode PROTECTIE-lampje?

Het PROTECTIE-lampje gaat branden bij kortsluiting van de luidsprekers, oververhitting of een interne fout. Controleer de luidsprekeraansluitingen en de impedantie (minimaal 1 Ω). Als de versterker overmatig heet wordt, laat hem dan afkoelen. Als het probleem aanhoudt, raadpleeg dan uw dealer.

De versterker schakelt in beveiliging bij hoog volume, waarom?

Dit kan komen door een te lage impedantie. Controleer of de impedantie van de aangesloten luidsprekers niet lager is dan 1 Ω (2 Ω voor kanalen in mono). Als de impedantie correct is, is de versterking mogelijk te hoog of raakt de versterker oververhit. Verlaag het volume of de versterking.

Hoe gebruik ik de hoog- en laagdoorlaatfilters?

De versterker beschikt over instelbare HPF- en LPF-filters met een x1 of x10 selector. Gebruik voor een subwoofer het laagdoorlaatfilter (LPF) tussen 20-400 Hz (x1) of 200-4 kHz (x10). Gebruik voor luidsprekers het hoogdoorlaatfilter (HPF). U kunt ook de bandpass-modus inschakelen om beide filters te combineren.

Wat is de Q-factor en hoe stel ik deze in?

De Q-factor regelt de helling van de filters (in dB per octaaf). Een hogere instelling geeft een steilere afsnijding. Pas het aan volgens uw geluidsvoorkeuren en afstemming met de luidsprekers. Het wordt ingesteld op het bedieningspaneel na het verwijderen van de aluminium plaat.

Hoe sluit ik de Bass Remote Control afstandsbediening aan?

De Bass Remote Control wordt aangesloten op de REMOTE-aansluiting op de versterker. Hiermee kunt u het subwooferniveau vanaf de voorzijde van het voertuig aanpassen. Gebruik de meegeleverde kabel en bevestig de afstandsbediening op een toegankelijke plaats.

Wat is het verschil tussen BALANCED en UNBALANCED ingangen?

Gebalanceerde ingangen (BALANCED) zijn beter bestand tegen storingen zoals het fluitgeluid van de dynamo. Standaard staat de schakelaar op BAL. Als er storende geluiden optreden, schakel dan naar UNBALANCED. Als het probleem aanhoudt, controleer dan de installatie.

Hoe reinig en onderhoud ik de versterker?

Koppel de voeding los voor onderhoud. Reinig de buitenkant met een zachte, licht vochtige doek. Gebruik geen chemicaliën. Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn om oververhitting te voorkomen. Controleer periodiek de aansluitingen en zekeringen.

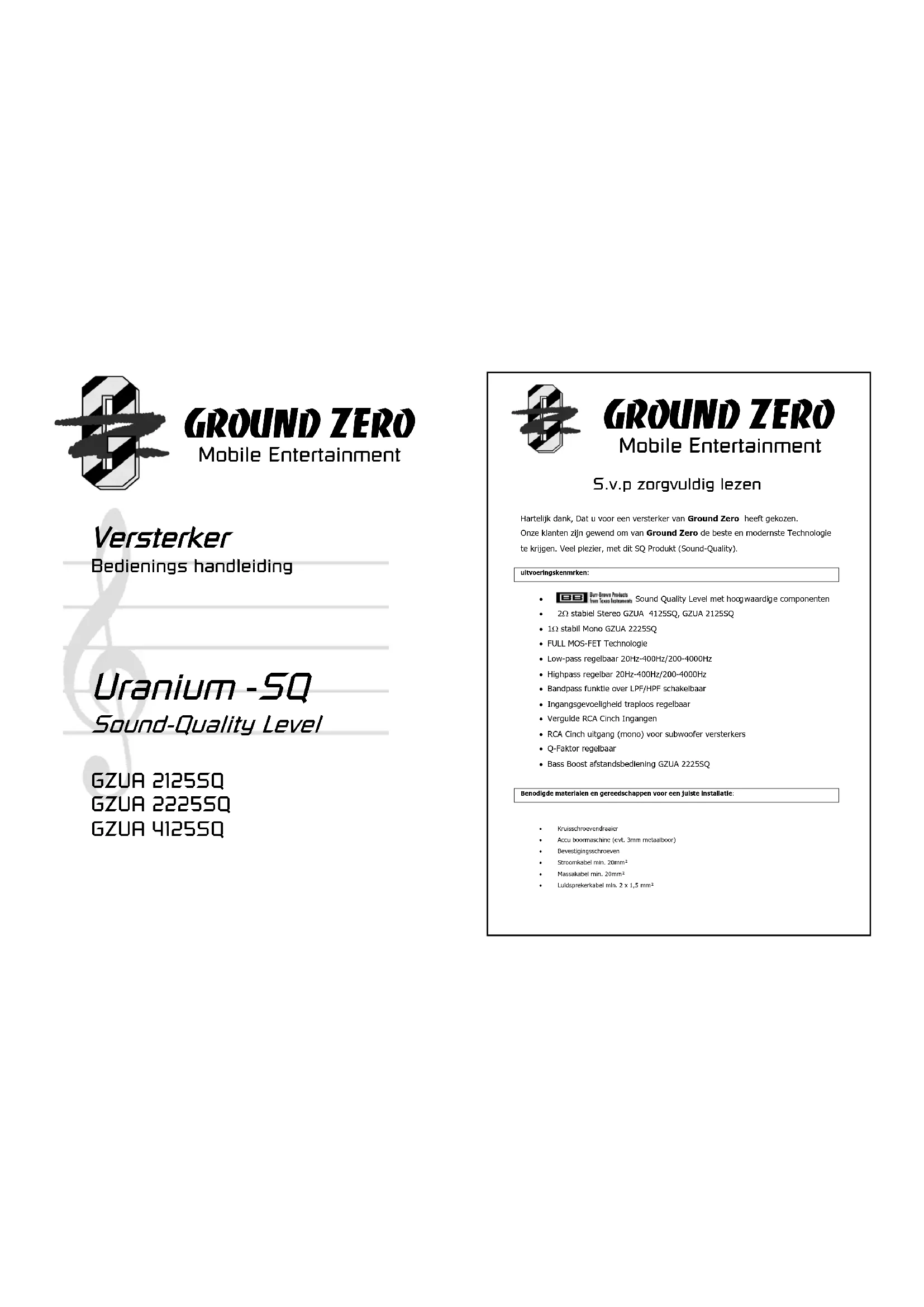

GEBRUIKSAANWIJZING GZUA 2225SQ Ground Zero

Bedienings handleiding

Uranium -SQ

Sound-Quality Level

GZUA 21255Q

GZUA 22255Q

GZUA 41255Q

GROUND ZERO

Mobile Entertainment

S.v.p zorgvuldig lezen

Hartelijk dank, Dat u voor een versterker van Ground Zero heeft gekozen.

Onze klanten zijn gewend om van Ground Zero de beste en modernste Technologie te krijgen. Veel plezier, met dit SQ Produkt (Sound-Quality).

uitvoeringskenmrken:

BB Burr-Brown Products from Texas Instrument
• 2Ω stabiel Stereo GZUA 4125SQ, GZUA 2125SQ
• 1Ω stabil Mono GZUA 2225SQ
• FULL MOS-FET Technologie
• Low-pass regelbaar 20Hz-400Hz/200-4000Hz
• Highpass regelbar 20Hz-400Hz/200-4000Hz
• Bandpass funktion over LPF/HPF schakelbaar
- Ingangsgevoeligheid traploos regelbaar
• Vergulde RCA Cinch Ingangen
• RCA Cinch uitgang (mono) voor subwoofer versterkers
• Q-Faktor regelbaar
• Bass Boost afstandsbediening GZUA 2225SQ

Benodigde materialen en gereedschappen voor een juiste installatie:

• Kruisschroevendraaler
• Accu boornaschine (evt. 3mm metaalboor)
• Bevestigingsschroeven
• Ströpmkabel min. 20mm²
• Massakabel min. 20mm³
• Luldsprekerkabel min. 2 x 1,5 mm²

Opgepast!

• Voertuigaccu loskoppelen (let hierbij op de door de leverander van uw voertuig gestelde regels)
- Let op dat u niet in remleidingen, benzenetank, betabeling of andere belangrijke onderdelen schroeft of boort.
- Te leggen kabels nooit over scherpe kanten leggen en doorvoertules gebruiken het is aan te raden een condensator van minimaal 1Farad te gebruiken.

Waarschuwing!

Installaties met kunnen met dusdanige volumes spelen dat dit een live concert overschrijdt.

Langdurlg naar luide muziek luisteren kan gehoorbeschadiging cpleveren.

Let goed op de gesteide verkeersregels bij het luisteren naar hogere volumes

Planning:

Voor de installatie dient u met het volgende rekening te houden.

a) Let crop bij het monteren van de versterker dat er voldoende koeling plaats kan vinden
b) Als uw radio RCA uitgangen heeft is het raadzaam deze ook te benutten.

Inbouwen van de versterker:

a) Bepaal eerst waar u de versterker wilt plaatsen (let hierbij op koeling en bekabeling)
b) Gebruik de versterker als mal om de gaten af te tekenen en evt. Voor te boren.

Bekabeling:

Let op!

minimaal. 20mm ^2 Kabel is nodig voor het aansluiten van de stroom voorziening

1.) Massa: Bevestig de masse kabel drekt aan een stevige plaats op het chassis (good blank maken)
2.) Gebruik goede kabelogen en soldeer deze evt aan de kabel

3.)+12 Volt: De stroomkabel direkt aan de accu leggen (vergeet hierbij niet een zekering te plaatsen op maximaal 30cm vanaf de accu
3.) Remote turn on: Deze aarsluiting komt aan de 12volt stuordraad van uw autoredio

Let op!:

Bouw het systeem zo in dat de bekabeling goed beschermd is
Zorg ervoor dat bij het plaatsen van een zekering u de juiste waarden hanteerd.

Aansluitingen en instellingen

Instellingen:

Alle instellingen van de GROUND ZERO SÜ-TERIES bevinden zich onder de aluminium afdekplaat in het midden.

U kunt de schroeven met bijgeloverde binnenzoskant sleutel verwijderen

Aansluitingen en instellingen

GZUA 4125SQ, GZUA 2125SQ, GZUA 2250SQ

GRIN...... niemee bepaald u de ingangsgevoeligheid 250mV - BV

HPF FREQ....Hongdoorlaat filter (uitfilleren van brass lat. 400 Hz)

LPF FREQ.... Laag doorlaat filter ( Ulflliteren van hoge tonen tot. 400Hz)

BPF....Bandpass filler voor het zowel van LPF als ook van HPF legelijklijdig te filteren

Van...Tot...(v.b u hoorl alles van 100 Hz tot 2000 Hz)

Q-Factor..... beinvloed de flanksteilheid van de ingestelde waarden

SUBSONIC....Filterd de allerlaagste tonen eruit die blina niet hoorbaar zijn doch schadelik voor

uw system

FLRT....Schakelsar op deze stand is gehoor van het gehele freq. bereik
XI ....instelling om de in te stellen waarde te bepalen HPF/LPF x1 20 Hz - 400Hz
X10....instelling om de in te stellen wasrde te bepalen HPF/ LPF x10 200 Hz - 4 Khz

De GROUND ZERO 50 SERIE bezit de mogenlijkheid om storingen afkomstig van het electisch systeem van uw auto op te vangen. Hiervoor is een bijzondere techniek ontwikkeld
U kunt kiezen tussen symetrisch en on-symetrisch.

BAL / UNBAL

Bij schakelaar op BAL dan gebruikt u symetrisch. Dit is de normale stand als u geen storingen heeft

zou er zich onvernoopt toch een storing voordoen zoals bijv dynamoruis dan kunt u de schakelsar op UNBAL

zeiten.

FRONT INPUT......RCA asneluiting voor front ingang

REAR INPUT....RCA sansluiting voor rear ingang

MOND OUTPUT......Rca aansluiting voor het doorlussen van een subwoofer verslerker

UNBAL......schakelaar voor en symelrische ingang

BAL....Schakelaar voor symetische ingang

FRONT / R-ch.....Luidepreker uitgang Front (rechts)

REAR / L-ch..... Luidspreker uilgang Rear (links)

+12V.... + 12 Volt aansluitng 12 volt naar accu

REM....+ Remote sansluiting aan remote sansluiting van de radio

GNO....- Massa massa aan chassis

GZUA 4125SQ

GZUA 2125SQ GZUA 2250SQ

De versterker schakeld zich enkele ogenblikken na het inschakelen van de radio In (blauwe LED)
Opgepast: de versterker schakeld bij oververhitting uit Echter na afkoeling schakeld deze automatisch weer in.
Vergeet niet de ingangsgevoelligheid juist in te stellen (6V-250mV)

Instelling van de GAIN Ingangsgevoeligheid (8V-250mV)

Stap 1 ingangsregelaar GRIN naar links drasien MIN

Stap 2 Draai de radio met uw favoriete muziek op 2/3 van het maximaal volume

Stap 3 stel de GRIN zo af zodat er geen vervorming optreed.

Met de Bassremote Controll kunt u de gewenst instelling vanuit uw autosteel regelen

(GZUA 22259Q).

Wat als er iets niet funktioneerd:

Probleem	Kontrole	Hulp
Geen geluid	Brand de PWR LED ?	Zekerling controlerenRemoto Kabel controieren+12Volt motenMassa controleren
Brand de PROT LED		Kortsluiting op luidspreker uitgang oververhit defect
Schakeld niet in Geen spanning op kabel		Zekerling controlerenRemoto Kabel controieren+12Volt motenMassa controleren
Geen spanning op remote Remote na-moten
Versterker schakelt uit bij hoger volume	Weerstand van de luidsprekerna-moten	Weerstand mag niet minder dan 2Ω zijn (GZUA 4125SQ)Weerstand mag niet minder dan 1Ω (GZUA 2125SQ, GZUA 2225SQ) ,
Geen geluid op 1 kanaal	Cinch / Luidsprekerkabel testen Kabel beschadigt

Technische gegevens

Model GZUA 4125SQ	GZUA 2125SQ GZUA 2225SQ
Power RMS @ 4 Ω	4 x 135 2 x 100	2 x 225
Power RMS @ 2 Ω	4 x 225 2 x 175	2 x 375
Power RMS @ 1 Ω	-- 2 x 550
Power Mono @ 4 Ω	2 x 450 1 x 350	1 x 750
Power Mono @ 2 Ω	-- 1 x 1100
Max. Power 1000	400	1200
Ingangsgevoeligheidt	250mV - 8 Volt 250mV - 8 Volt 250mV - 8 Volt
Frequency-bereik	5-30000 Hz	5-30000 Hz
Lowpass LPF x 1	20 Hz - 400 Hz	20 Hz - 400 Hz
Lowpass LPF x 10	200 Hz - 4 KHz	200 Hz - 4 KHz
Highpass HPF x 1	20 Hz - 400 Hz	20 Hz - 400 Hz
Highpass HPF x 10	200 Hz - 4 KHz	200 Hz - 4 KHz
THD	<0,008%	<0,008%
SNR Signal-to-noise ratio	>96 dB/A	>96 dB/A
Dempingsfaktor	>400	>400
Impedancy Min.	2 Ω	2 Ω
zekering	2 x 40 A	2 x 20 A
AfmeteingL X B X H (mm)L x B x H (Inches)	350 x 280 x 4913.9" x 11.1" x 1.9"	300 x 280 x 4911.9" x 11.1" x 1.9"

In geval van garantie necmt u svp contact op met

Magma-audio;

Merel 3a 5831MS Boxmeer

Fax: [phone]

Tel: [phone]

www.ground-zero-audio.nl

e-mail: [e-mail]
