Marke	Ground Zero
Modell	GZUA 2225SQ
Typ	Monoblock-Verstärker
RMS-Leistung @ 4Ω	2 x 225 W
RMS-Leistung @ 2Ω	2 x 375 W
RMS-Leistung @ 1Ω	2 x 550 W
Mono-Leistung @ 2Ω	1 x 750 W
Max. Leistung	1200 W
Eingangssignal	250 mV – 8 V
Frequenzbereich	5-30000 Hz
Tiefpass LPF x1	20-400 Hz
Tiefpass LPF x10	200 Hz - 4 kHz
Hochpass HPF x1	20-400 Hz
Hochpass HPF x10	200 Hz - 4 kHz
T.H.D.	< 0,008%
SNR	> 90 dB/A
Minimalimpedanz	1 Ω
Sicherung	3 x 40 A
Abmessungen (L x B x H)	350 x 280 x 49 mm (13,9 x 11,1 x 1,9 Zoll)
Stromversorgung	12 V DC (Fahrzeugbatterie)
Eingänge	RCA Stereo vorne/hinten, symmetrisch/unsymmetrisch
Ausgänge	RCA Mono für Zusatzverstärker, Lautsprecher vorne/hinten
Sonderfunktionen	Hochpass-/Tiefpass-/Bandpassfilter, einstellbarer Q-Faktor, einstellbarer Gain, Subsonic, Bass-Fernbedienung
Schutz	Kurzschluss, Überhitzung
Garantie	Händler kontaktieren

Häufig gestellte Fragen - GZUA 2225SQ Ground Zero

Wie schließe ich den Verstärker GZUA 2225SQ an?

Trennen Sie die Fahrzeugbatterie vor der Installation. Schließen Sie das +12V-Stromkabel (min. 20 mm²) an die Batterie mit einer Sicherung innerhalb von 30 cm an. Schließen Sie das Massekabel (min. 20 mm²) direkt an das Chassis, so kurz wie möglich (max. 1 m). Verbinden Sie das REMOTE-Kabel mit dem entsprechenden Ausgang des Autoradios. Schließlich schließen Sie die RCA-Kabel und die Lautsprecher unter Beachtung der Mindestimpedanzen (1 Ω bei Stereo, 2 Ω bei Mono) an.

Was tun, wenn der Verstärker nicht angeht?

Überprüfen Sie, ob die POWER-Anzeige leuchtet. Kontrollieren Sie die +12V-Anschlüsse, die Masse und die Sicherung. Stellen Sie sicher, dass das REMOTE-Kabel 12V vom Autoradio erhält. Wenn die Anzeige aus ist, ist die Sicherung möglicherweise durchgebrannt oder das REMOTE-Kabel defekt.

Wie stelle ich den Gain des Verstärkers ein?

Drehen Sie den GAIN-Regler ganz nach links (Position MIN). Erhöhen Sie die Lautstärke des Autoradios auf 2/3 des Maximums. Drehen Sie dann den GAIN nach rechts, bis ein angenehmer Klang ohne Verzerrung erreicht ist. Überschreiten Sie die Einstellung nicht, um Schäden an den Lautsprechern zu vermeiden.

Was bedeutet die rote PROTECTION-Anzeige?

Die PROTECTION-Anzeige leuchtet bei Kurzschluss der Lautsprecher, Überhitzung oder internem Fehler. Überprüfen Sie die Lautsprecheranschlüsse und die Impedanz (mindestens 1 Ω). Wenn der Verstärker übermäßig heiß wird, lassen Sie ihn abkühlen. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Der Verstärker schaltet bei hoher Lautstärke auf Schutz, warum?

Dies kann an einer zu niedrigen Impedanz liegen. Überprüfen Sie, ob die Impedanz der angeschlossenen Lautsprecher nicht unter 1 Ω (2 Ω für die Mono-Kanäle) liegt. Wenn die Impedanz korrekt ist, ist der Gain möglicherweise zu hoch oder der Verstärker überhitzt. Reduzieren Sie die Lautstärke oder den Gain.

Wie verwende ich die Hochpass- und Tiefpassfilter?

Der Verstärker verfügt über einstellbare HPF- und LPF-Filter mit einem x1- oder x10-Wahlschalter. Für einen Subwoofer verwenden Sie den Tiefpassfilter (LPF) zwischen 20-400 Hz (x1) oder 200-4 kHz (x10). Für Lautsprecher verwenden Sie den Hochpass (HPF). Sie können auch den Bandpass-Modus aktivieren, um beide Filter zu kombinieren.

Was ist der Q-Faktor und wie stelle ich ihn ein?

Der Q-Faktor ermöglicht die Einstellung der Filterflanke (in dB pro Oktave). Eine höhere Einstellung ergibt eine steilere Trennung. Passen Sie ihn nach Ihren Klangvorlieben und der Abstimmung mit den Lautsprechern an. Er wird am Bedienfeld eingestellt, nachdem die Aluminiumplatte entfernt wurde.

Wie schließe ich die Bass-Fernbedienung an?

Die Bass-Fernbedienung wird an die REMOTE-Buchse am Verstärker angeschlossen. Sie ermöglicht die Einstellung des Subwoofer-Pegels von vorne im Fahrzeug. Verwenden Sie das mitgelieferte Kabel und befestigen Sie die Fernbedienung an einer zugänglichen Stelle.

Was ist der Unterschied zwischen BALANCED- und UNBALANCED-Eingängen?

Symmetrische Eingänge (BALANCED) sind widerstandsfähiger gegen Störungen wie Lichtmaschinenpfeifen. Ab Werk steht der Schalter auf BAL. Wenn Störgeräusche auftreten, schalten Sie auf UNBALANCED. Wenn das Problem weiterhin besteht, überprüfen Sie die Installation.

Wie reinige und pflege ich den Verstärker?

Trennen Sie die Stromversorgung vor der Wartung. Reinigen Sie die Außenseite mit einem leicht feuchten, weichen Tuch. Verwenden Sie keine Chemikalien. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind, um Überhitzung zu vermeiden. Überprüfen Sie regelmäßig die Anschlüsse und Sicherungen.

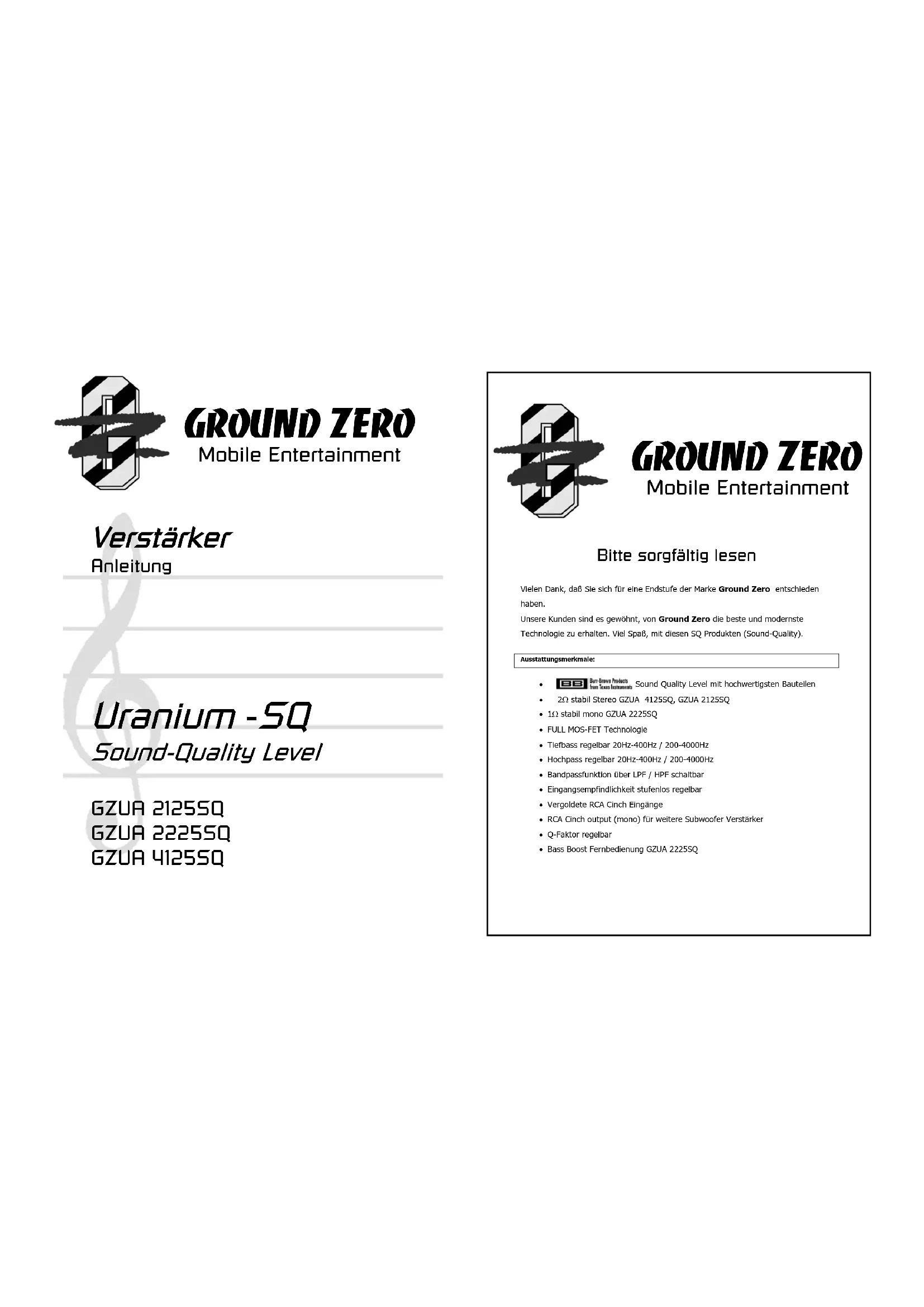

BEDIENUNGSANLEITUNG GZUA 2225SQ Ground Zero

Bitte sorgfältig lesen

Vielen Dank, daß Sie sich für eine Endstufe der Marke Ground Zero entschieden haben.

Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste Technologie zu erhalten. Viel Spaß, mit diesen SQ Produkten (Sound-Quality).

Ausstattungsmerkmale:

• BB Burr-Brown Products from Texas Instruments Sound Quality Level mit hochwertigsten Bauteilen
• 2Ω stabil Stereo GZUA 4125SQ, GZUA 2125SQ
• 1Ω stabil mono GZUA 2225SQ
• FULL MOS-FET Technologie
• Tiefbass regelbar 20Hz-400Hz / 200-4000Hz
• Hochpass regelbar 20Hz-400Hz / 200-4000Hz
• Bandpassfunktion über LPF / HPF schaltbar
• Eingangsempfindlichkeit stufenlos regelbar
• Vergoldete RCA Cinch Eingänge
• RCA Cinch output (mono) für weitere Subwoofer Verstärker
• Q-Faktor regelbar
• Bass Boost Fernbedienung GZUA 2225SQ

Einführung Verstärker:

Verstärker verhelfen Ihrer Car-Hifi Anlage zu einer hochwertigen Klangwiedergabe. Die flexiblen Anschlusskonfigurationen erlaubt es ihnen den Anschluss verschiedener Lautsprecherkombinationen. Bitte beachten Sie hierzu unbedingt die in dieser Anleitung beschriebenen Anschlussmöglichkeiten.

Benötigte Materialien und Werkzeuge zur Installation:

• Kreuzschlitz Schraubendreher
• Bohrmaschine, 3mm Metallbchrer(eventuell)
• Befestigungsschrauben
• Stromkabel min. 20mm²
- Massekabel min. 20mm ^2
• Lautsprecherkabel mind. 2 x 1,5 mm ^2

Bitte unbedingt beachten!

• Fahrzeugbatterie vor der Installation abklemmen (Hinweise in der Betriebsanleitung des KFZ beachten!)
• Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugtelle bohrten
• Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem Kondensator min. 1 Farad zu puffern.

WARNUNG!

Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft extrem lauter Musik ausgesetzt zu sein kann den Verlust des Hörvermögens oder Horschäden zur Folge haben. Das Hören von lauter Musik beim Auto fahren kann auch die Wahrnchmung (Warmsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir das Musikhören beim Auto fahren mit geringer Lautstarke.

Planung:

Vor der Installation sollten Sie folgende Punkte berücksichtigen

a) Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung des Gertes gewährlichstet ist.
b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet(RCA) ist, Ist es ratsam diese zu benutzen.

Einbau des Verstärkers:

a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an dem genügend Platz für die Luftzirkulation und Kühlung vorhanden ist.
b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 4 Löcher bohren. Den Verstärker mit den vorgesehenen Schrauben befestigen.

Verkabelung:

Achtungl

mind. 20mm² Kabel sind für den Stromanschluss erforderlich

1.) Masse: Der Massanschluss sollte so kurz wie möglich direkt zur Fahrzeugkarosserie geführt werden(max. 1m)
2.)+12 Volt: Die Stromversorgung sollte direkt zur Batterie geführt werden. Bitte achten Sie auf eine ordnungsgemäße Absicherung der Installation mit einer Inline Sicherung mit max. Kabellänge zur Batterie von 30 cm.
3.) Remote turn on: Dieser Anschluss wird mit der Remotesteuerleitung des Radios verbunden und dient zum Ein- und Ausschalten des Verstärkers.

Warnung:

Bitte diese Systeme so Einbauen daß Elektroanbindungen vor Beschädigungen geschützt sind.

+12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte stellen Sie sicher, daß das Radio und andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschliessen.

Wenn es notwendig ist eine Gerate Sicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung. Wenn eine vom Wert vor andere Sicherung benutzt wird, kann sie einen Schaden an dem ganzen System verursachen, welcher von der Garande ausgeschlossen ist.

Anschlüsse und Einstellungen

Einstellungen:

Alle Einstellungen bei der GROUND ZERO SQ-SERIE befinden sich unter der oberen Aluminium Abdeckung in der Mitte.

Es müssen alle Schrauben mit dem mitgelieferten Sechskantschlüssel gelöst werden, um diese Abdeckung abzunehmen!

Anschlüsse und Einstellungen

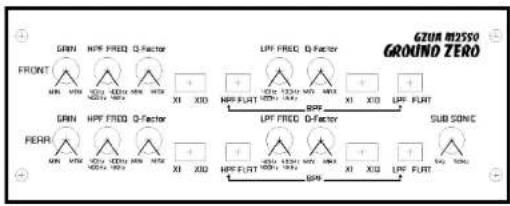

GZUA 4125SQ, GZUA 2125SQ, GZUA 2250SQ Einstellungen

GRIN.... hier wird die Eingansempfindlichkeit 250mV - 8V eingestellt

HPF FREQ....Trennfrequenz nach unten ( man hört alles ab zb. 400 Hz)

LPF FREQ ....Trennfrequenz nach oben ( man hörl alles bis zb. 400Hz)

BPF......Bandpassfilter für die Wiedergabe eines bestimmten Freq. Bereiches von - bis (man hört alles von 100 Hz bis 2000 Hz)

Q-Factor...... beeinflussl die Flanksteilheit bei der Trennfrequenz

SUBSONIC....Filter für die tiefsten nicht mehr hörbaren Frequenzen

FLRT....Schalterstellung für die Wiedergabe aller Frequenzen

XI .... Schallersstellung für den Wert beim Filler HPF/LPF x1 40 Hz - 400Hz

X10....Schallersstellung für den Wert beim Filler HPF/LPF x10 400 Hz - 4 KHz

Balanced / Unbalanced Funktionsweise

Die GROUND ZERO SQ SERIE hat die möglichkeit Störgeräusche die sich auf den Kabel zum Verstärker einschleichen (Lichtmaschinen-Pfeifen, etc.) wirksam zu beseitigen. Dafür wurde eine besondere Technologie verwendet, die fast einzigartig ist.

Die Wahlweise Beschaltung der Cincheingänge in Symmetrisch und Unsymmetrisch.

Anwendung BRL / UNBRL

Im Auslieferungszustand sind alle Schalter auf „BRL“ symmetrisch geschalten. Sollten nach der Installation Störungen auftreten können: Sie die Schalter auf „UNBRL“ unliegen um somit die Störungen zu beseitigen. Wenn die Störungen damit nicht beseitigt sind, liegt ein großer Installationstehler vor und wir bitten Sie Ihren Fachhändler aufzusuchen.

Anschlüsse und Einstellungen

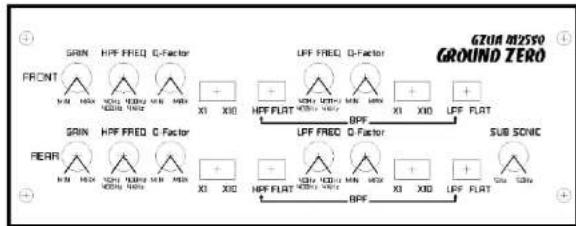

GZUA 4215SQ

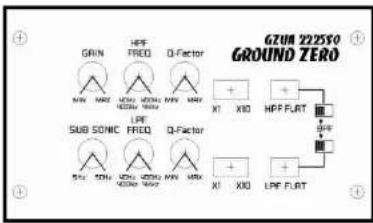

GZUA 2225SQ

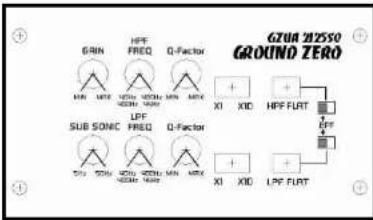

GZUA 2125SQ

Anschlüsse und Einstellungen

FRONT INPUT......Cinchkabelanschluss für Front Input

REAR INPUT......Cinchkabelanschluss für Rear Input

MOND OUTPUT......Cinchkabelanschluss für Mono Output (zb. für weitere Subwoofer Verstärker)

UNBAL....Schalter für unsymmetrische Eingangsart

BAL....Schalter für symmetrische Eingangsart

FRONT / A-ch..... Lsutsprecher Front Output / Rechter Kanal

REAR / L-ch.....Lautsprecher Rear Output / Linker Kanal

REMOTE...... Anschluss für Bassremote Controll

GZUA 41255Q

POWER...... Betriebsanzeige

PROT...... Fehleranzeige

FUSE......Sicherungshalter

+12V.... + 12 Volt Anschluss

REM....+ Remote Anschluss

GND.... - Masse Anschluss

Blau Gerät ist eingeschalten

Rot Gerät in Schulzschaltung

Sicherungen immer mit den richtigen Werten ersetzen

Anschluss für das Stromkabel von der Batterie

Anschluss für das Remolekabel vom Autorazio

Anschluss für das Massekabel

GZUA 4125SQ

GZUA 2125SQ GZUA 2250SQ

Einschalten des Verstärkers

Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein.

Achtung: Ihr Vorstärker schaltet sich zeitweise bei Überhitzung aus, schaltet sich jedoch nach der Abkühlung wieder ein.

Für eine sehr gute Performance des Verstärkers muss der Eingangspegel richtig eingestellt sein (8V-250mV)

Einstellung des GAIN Eingangsempfindlichkeit (8V-250mV)

Schritt 1 Inputlevelregler GRAIN mit Linksdrehung auf MIN drehen

Schritt 2 Drehen sie jetzt die Lautstärke am Radio auf 2/3 der max. Höchslautstärke

Schritt 3 Stellen sie jetzt am Inputlevelregler GRIN die Lautstärke auf einen angenehmen Pegel ein.

Achtung!

Bitte beachten Sie das eine CD die Musik mit einer größeren Dynamik wiedergibt und der Pegel dadurch wesentlich höher ist als bei Radioempfang.

Mit dem Bassremote Controll können Sie den gewünschten Basspegel bequem vom Fahrersitz aus nachjustieren (GZUA 22255Q).

Wenn irgend etwas nicht funktioniert:

Problem Kontrolle Hilfe
Kein Ton	Leuchtet die PWR LED ?	Sicherung PrüfenRemote Kabel prüfen+12Volt prüfenMasse prüfen
Leuchtet die PROT LED		Kurzschluss am LautsprecherGerat überhitztGeral defekt
Verstärker schaltetnicht ein	Keine Stromzufuhr	Sicherung Prüfen+12Volt prüfenMasse prüfen
Keine Spannung am Remote		Remote am Radio prüfen
Verstärker schaltetbel Lautstärke ab	LautsprecherImpedanz prüfen	Prüfen Sie, ob der Widerstand am LS Terminal von 2Ω nicht unterschritten wird(GZUA 4125SQ)Prüfen Sie,ob der Widerstand am LS Terminal von 1Ω nicht unterschritten wird(GZUA 2125SQ, GZUA 2225SQ).
Ton Fehlt an einem Kanal	Clinch / Lautsprecherkabel prüfen	Kabel /Stecker beschädigt

Technische Daten

Model GZUA 4125SQ	GZUA 2125SQ GZUA 2225SQ
Power RMS @ 4 Ω	4 x 135 2 x 100	2 x 225
Power RMS @ 2 Ω	4 x 225 2 x 175	2 x 375
Power RMS @ 1 Ω	-- 2 x 550
Power Mono @ 4 Ω	2 x 450 1 x 350	1 x 750
Power Mono @ 2 Ω	-- 1 x 1100
Max. Power 1000	400	1200
Eingangsempfindlichkeit	250 mV - 8 Volt 250	mV - 8 Volt 250 mV - 8 Volt
Frequenzbereich 5-30000 Hz	5-30000 Hz 5-30000 Hz
Lowpass LPF x 1	20 Hz - 400 Hz	20 Hz - 400 Hz
Lowpass LPF x 10	200 Hz - 4 Khz	200 Hz - 4 Khz
Highpass HPF x 1	20 Hz - 400 Hz	20 Hz - 400 Hz
Highpass HPF x 10	200 Hz - 4 Khz	200 Hz - 4 Khz
THD <0,008%	<0,008%	<0,008%
SNR Signal-to-noise ratio	>96 dB/A	>96 dB/A
Dämpfungsfaktor	>400	>400
Impedanz Min.	2 Ω	2 Ω
Sicherungen	2 x 40 A	2 x 20 A
Dimension:W X D X H (mm)W x D x H (Inches)	350 x 280 x 4913.9" x 11.1" x 1.9"	300 x 280 x 4911.9" x 11.1" x 1.9"
		350 x 280 x 4913.9" x 11.1" x 1.9"

Die Gewährleistung aller von Ground Zero gelieferten Produkte entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Abspechre und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung oder unsachgemäße Behandlung entstanden sind.

Die Gewährleistung aller von Ground Zero gelieferten Produkte entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschindell erstellten Kaufbeleg und eine Fehlerbeschreibung bellegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überleistung oder unsachgemäße Behandlung entstanden sind. For warranty matters please contact your dealer./
