GZUA 4125SQ - Autoradio Ground Zero - Gratis gebruiksaanwijzing en handleiding

Producttype	4-kanaals versterker
Merk	Ground Zero
Model	GZUA 4125SQ
RMS vermogen (4 ohm)	4 x 135 W
RMS vermogen (2 ohm)	4 x 225 W
Mono vermogen (2 ohm)	2 x 450 W
Maximaal vermogen	1000 W
Technologie	Full MOS-FET
Signaalingang	250 mV - 8 V instelbaar
Frequentiebereik	5 - 30000 Hz
Laagdoorlaatfilter (LPF)	20 Hz - 400 Hz (x1), 200 Hz - 4 kHz (x10)
Hoogdoorlaatfilter (HPF)	20 Hz - 400 Hz (x1), 200 Hz - 4 kHz (x10)
Banddoorlaatfilter	Instelbaar
Totale harmonische vervorming (THD)	< 0,008 %
Signaal-ruisverhouding (SNR)	> 96 dB/A
Minimale impedantie	2 Ω (stereo)
Zekering	2 x 40 A
Afmetingen (L x B x H)	350 x 280 x 49 mm
RCA-ingangen	Ja, met vergulde connectoren
RCA-uitgang	Ja (mono) voor extra versterker
Symmetrische/asymmetrische ingang	Schakelbaar (BAL/UNBAL)
Bescherming	Beschermingslampje (rood)
Voeding	12 V DC

Veelgestelde vragen - GZUA 4125SQ Ground Zero

Hoe sluit ik de GZUA 4125SQ versterker aan?

Zorg ervoor dat u de accu van het voertuig loskoppelt vóór installatie. Sluit de voedingskabel (min. 20 mm²) aan op de +12V-aansluiting, de massakabel (min. 20 mm²) direct op het chassis, en de REMOTE-draad op de afstandsbedieningsuitgang van de autoradio. Gebruik RCA-kabels voor de audio-ingang en luidsprekerkabels (min. 2 x 1,5 mm²) voor de uitgangen.

Wat te doen als de versterker niet inschakelt?

Controleer de aanwezigheid van +12V op de +12V-aansluiting, de massaverbinding en de zekering. Zorg ervoor dat de REMOTE-draad 12V ontvangt van de autoradio. Als het POWER-lampje uit is, ligt het probleem bij de voeding.

Wat betekent het rode PROTECTION-lampje?

Het rode PROTECTION-lampje gaat branden bij kortsluiting van de luidsprekers, oververhitting of interne fout. Controleer de impedantie van de luidsprekers (minimaal 2 Ω) en zorg dat ze niet kortgesloten zijn. Laat de versterker afkoelen bij oververhitting.

Hoe stel ik de gain (GAIN) in?

Zet de GAIN-regelaar op MIN. Verhoog het volume van de autoradio tot ongeveer 2/3 van het maximum. Draai vervolgens de GAIN totdat u een aangenaam geluidsniveau zonder vervorming krijgt. De gain moet worden ingesteld tussen 8V en 250mV, afhankelijk van de ingang.

Hoe sluit ik een subwoofer aan op deze versterker?

U kunt de luidsprekeruitgangen in stereo- of mono-modus gebruiken. Voor een subwoofer wordt aanbevolen het laagdoorlaatfilter (LPF) in te stellen om hoge frequenties af te snijden. Gebruik de RCA MONO OUTPUT-uitgang om indien nodig een extra mono-versterker aan te sluiten.

Waarom is er geen geluid op één kanaal?

Controleer de RCA-kabels en de luidsprekerkabels van dat kanaal. Zorg ervoor dat de RCA-aansluiting niet defect is en dat alle aangesloten apparaten hetzelfde massapunt delen. Het probleem kan ook komen door een verkeerde filterinstelling.

Hoe gebruik ik de symmetrische of asymmetrische ingang (BAL/UNBAL)?

Standaard staat de schakelaar in de BAL-stand (symmetrisch) om storingsgeluiden te verminderen. Als er nog ruis is, schakel dan naar UNBAL (asymmetrisch). Als het probleem aanhoudt, controleer dan de bedrading of raadpleeg een professionele installateur.

Wat is de minimale impedantie van de ondersteunde luidsprekers?

In stereo-modus is de minimale impedantie per kanaal 2 Ω. Ga niet lager om schade aan de versterker te voorkomen. Voor mono-gebruik kan de minimale impedantie variëren; raadpleeg de specificaties in de handleiding.

Hoe installeer ik de versterker in het voertuig?

Kies een locatie met goede luchtcirculatie voor koeling. Gebruik de versterker als sjabloon om bevestigingsgaten te boren (3 mm boor). Bevestig hem met de meegeleverde schroeven. Zorg dat u niet in de brandstoftank, remmen of andere belangrijke onderdelen boort.

Waar bevindt de zekering zich en hoe vervang ik deze?

De zekering bevindt zich op de zekeringhouder naast de voedingsaansluitingen. Gebruik een zekering met dezelfde stroomsterkte (2 x 40 A voor dit model). Vervang nooit door een zekering met een andere waarde, dit kan schade veroorzaken die niet onder de garantie valt.

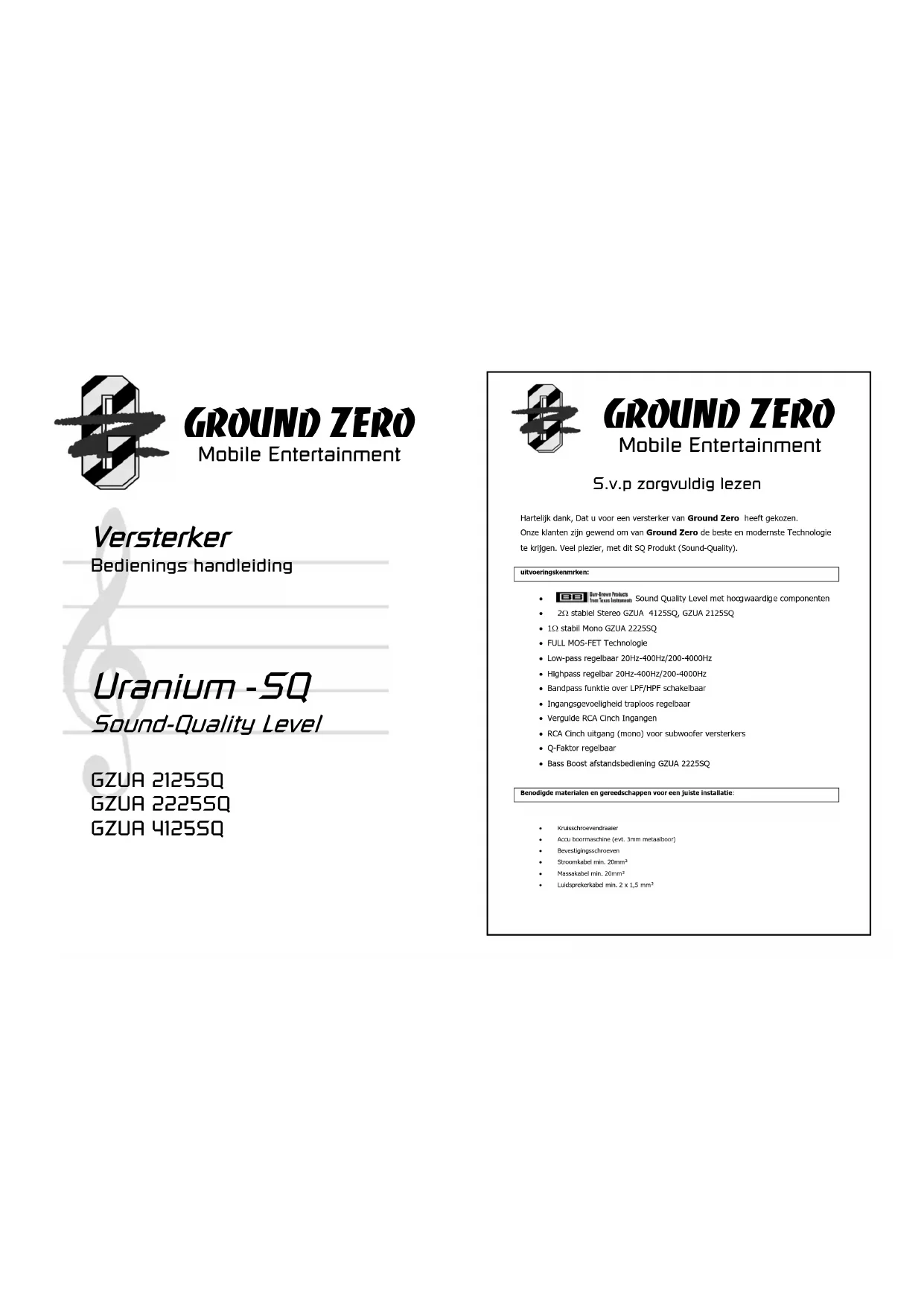

GEBRUIKSAANWIJZING GZUA 4125SQ Ground Zero

5.v.p zorgvuldig lezen

Hartelijk dank, Dat u voor een versterker van Ground Zero heegt gekozen.

Onze klanten zijn gewend om van Ground Zero de Beste en modernste Technologie

te krijgen. Veel plezier, met dit SQ Produkt (Sound-Quality).

ultvoeringskemrken:

Bart-Brennan Products Inc. Texas, USA
B
2Ω stabel Stereo GZUA 4125SQ, GZUA 2125SQ
1Ω stabil Mono GZUA 2225SQ
FULL MOS-FET Technologie
Low-pass regelbaar 20Hz-400Hz/200-4000Hz
Highpassregelbar20Hz-400Hz/200-4000Hz
- Bandpass fungtie over LPF/HPF schakelbaar
- Ingangsgevoeligheid traploos regelbaar
- Verguide RCA Cinch Ingangen
- RCA Cinch uitgang (mono) voor subwoofer versterkers
Q-Faktor regelbaar
- Bass Boost afstandsbediening GZUA 2225SQ

Benodigde materialen en gereedschappen voor een juiste installment:

Kruisschroewndraaler
Accu boommaschine (evt. 3mm metaalbocr)
Bevestigingschroven
Stropmkabel min. 20mm²
Massakabel min. 20mm
Luldsprekerkabel min. 2× 1,5mm^2

Opgepast!

Voortuagcu lookppeon (lot hiorbepde door de koveranier van uw voortug gesoide rogs)
Let op dat u net in remeledingen, benzimetank,bekabeling of andere belangrige onderlen schroeft f hoort.
- Te leggen bekabs nooll ou sicheper kanten leggen en doorvoortlebes, gebrueken het is aan roden en condensor van minimaal l'Parred to gebrueken.

Waarschuwing 1

Installations met können met dusandige volumi spelern diat dit een live concert overschrijlutt. Langdurlar nu luido musiek luisteren kan gehoorbeschadig oploveren. Let goed op de gesteide verkerneingsregels bij het luisteren hier hougroene volumi

Planning:

Voor ce Installatie client u met net voigende rekening te houden.
b) Als uw radio RCA ultgangen heeft is het raadzaam doe ook te benutten.

Inbouwen van de versterker:

a) Depaat erst was u de vesterker wil plasten (let hierb jup koeling en bekeeling) b) Gebruak de vesterker als mal om der gaten af te trakenen en evt. Voor te horen.

Bekabeling:

minimal. 20mm^2 Kabel is nodig voor het aansluten van de stroom voorzening

1.) Massa: be vestig de massa kabiol droit aan een stveige plaats op het chassis (good blank misken)

2.) Gebruik goede kabelogen en solde der dee ean de kabel

3.)+12 Volte: De strookinabiler direkt an de accu leggen (vergeest hierbi neten zekerig te paaten op maxima 30cm vanaf de accu
3.) Remote tum on: Deze aarsluting kumt aan de 12voll stundraad van uw autoredo

Let op!!

Bouw het system zo in dat de bekafteig geed beschermd is
Zorg ervor dat bij het plaatsen van een zekering u de juste waarden hantbeerd.

Aansluitingen en instellen

Installingen:

Alle instelligen ven de GROUNTO ZERO SOTENY bevinden sich onder de aluminium abdekplaat in het midden.

U kunt de schrooven met bitgeloverde bimnonziskant steutovwijderon

Aansluitingen en instelleningen

GZUA 4125SQ, GZUA 2125SQ, GZUA 2250SQ

GRIN. hienmee bepaal d de ingangagevoigheid 250mV - BV

HPF FREQ.Hoxgdoorlaal filer (uifilleren var trass (t. 400 Hz)

LPF FREQ. Laag doorlaat filter (Uffiteren van hoge tonen tot. 400Hz)

BPF. Bandpass filler voor het zowel van LPF is ook van HPF tegelijklijke to filteren

Van...Tot...(v.b uhoort alles van 100 Hz tot 2000 Hz)

Q-Factor... bervloed de flanksteilhoad van de ingeselde waarden

SUBSONIC....Filterde alleraaaste tonen eult die bina niet hoarbaar zlin dach schadelijk vor

omega system

FLRT. Schakelsar op deze stand is gehoor van het gehele freqbereik
X1 instelling om de in te steilen wasde te bepalen HPF/LPF x1 20 Hz-400Hz
XIO instelling om de in te steilen wasde te bepale HPF/ LPF x10 200 Hz-4 Khz

Balanced/unbalanced

De GROUND ZEROSERIE bezit de moeniglichid on storlige nakstig van het elecrtisch systeem van uW auto op te vangen. Hijsvoar is een bijzondere techniek ontwikkold

U kunt kiezen tussen symetrisch en on-symetrisch.

BAL/UNBAL

Bij schakelaar op BAL den gebuukt u symmetrisch. Dit is de normale stand als u geen stroomen heft zou er zich onvermoecpt到账 storing voorden zoels bij dynemorus dan kunt u de schakelaar op zieten.

FRONT INPUT.RCA aansluting voor front ingeng

REAR INPUT.RCAanslutingvoorrear ingang

MONO OUTPUT...Rcaansuiling vor het doolorussen van een sultwofer verslerker

BRL. Schakelaar voor symetrische ingang

FRONT/R-ch.Luidspreker uItgang Fronr(rechts)

REAR / Lch. Luidspreker uilgang Rear (links)

+12Volt sansluiting 12 volt naar accu

REM.. Remoteansluitng asn remoteansluiting van deradio

GND. -Massa massa aen chasse

GZUA 4125SQ

GZUA 2125SQ GZUA 2250SQ

POUER PLOT GZUM 27590 GROUND ZERO	FLUSE 2 x 20H
	+	+

De versterker schaekd zich enkele openblikken na het inschakelen van de radio In (blauwe LED)

Opgepsta: de vesterker schakeld bij oververheting ut Echter na afkoeling schakeld deze automatisch wier in.

Vergeetietde ingangsgveoligheidjuist in te stellen (6V-250mV)

Instelling van de GRIN Ingangsgveoeligheld (8V-250mV)

Step 2 Draai de radio met uw favoniete muzek op 2/3 van het maxmaal volume.

Step 3 ste de GAIN zo af zodar er genn vorming optreed.

Miet do Basservento Control kunt u de gewonst instilling vanut uw autostod reckpen (GZJIA 22259Z).

Watalesietnietfunktioneerd:

Probleem	Kontrole	Hulp
Geen geluid	Brand de PWR LED?	Zekerling controlenRemotá Kabel controlen+12Volt metenMassa controlen
Brand de PROT LED		Kortslüter op luidspreker ülgängoverreihildefect
Schakeld nicht in Geenspanning op kabel		Zekerling controlenRemoté Kabel controlen+12Volt metenMassa controlen
Geen spanning op remote Remoté na-meton
Versterker schakeltuit bij hoger volume	Woorstand van de luidsprekerna-meton	Woorstand mag net minder dan 2Ω zinng(ZGUA 41255Q).Woorstand mag net minder dan 1Ω(ZGUA 21255Q, SZUA 22255Q).
Geen geluid op 1kanaal	Cinch / Luidspreknelabel testen	Kabel beschadigt

Technische gegevens

Model GZUA 4125S	GZUA 2125SQ GZUA	2225SQ
Power RMS @ 4Ω	4 x 135 2 x 100	2 x 225
Power RMS @ 2Ω	4 x 225 2 x 175	2 x 375
Power RMS @ 1Ω	- - 2 x 550
Power Mono @ 4Ω	2 x 450 1 x 350	1 x 750
Power Mono @ 2Ω	- - 1 x 1100
Max. Power 1000	400	1200
Ingangsgeveiligheidt	250mV - 8 Volt 250mV - 8 Volt 250mV - 8 Volt
Frequency-bereik	5-30000 Hz	5-30000 Hz	5-30000 Hz
Lowpass LPF x 1	20 Hz - 400 Hz	20 Hz - 400 Hz	20 Hz - 400 Hz
Lowpass LPF x 10	200 Hz - 4 KHz	200 Hz - 4 KHz	200 Hz - 4 KHz
Highpass HPF x 1	20 Hz - 400 Hz	20 Hz - 400 Hz	20 Hz - 400 Hz
Highpass HPF x 10	200 Hz - 4 KHz	200 Hz - 4 KHz	200 Hz - 4 KHz
THD	<0,008%	<0,008%	<0,008%
SNR Signal-to-noise ratio	>96 dB/A	>96 dB/A	>96 dB/A
Dempingsfaktor	>400	>400	>800
Impedancy Min.	2 Ω	2 Ω	1Ω
zekering	2 x 40 A	2 x 20 A	3 x 40 A
Afmeteing L X B X H (mm) L x B x H (Inches)	350 x 280 x 49 13.9" x 11.1" x 1.9"	300 x 280 x 49 11.9" x 11.1" x 1.9"	350 x 280 x 49 13.9" x 11.1" x 1.9"

In geval van garantie recent u svp contact op met

Magma-audio;

Merel 3a 5831MS Boxmeer

Fax: [phone]

Tel: [phone]

wwwground-zero-audio.nl

e-mail: [e-mail]
