Producttype	Autoradio
Merk	Lenco
Model	CS450BT
Afmetingen chassis (L x H x D)	178 x 50 x 165 mm
Voeding	12 V DC, zekering 10 A
Uitgangsvermogen	4 x 25 W (max.)
Aantal kanalen	2 stereo
FM frequentiebereik	87,5 - 108 MHz
AM frequentiebereik	522 - 1620 kHz
FM gevoeligheid	3 µV (nuttig)
AM gevoeligheid	40 dB (nuttig)
Lijnuitgang (RCA)	1 paar, max. 1200 mV
Leesbare formaten	CD, CD-R, CD-RW, MP3, WMA
Compatibele media	CD, SD/MMC, USB, AUX (ingang 3,5 mm)
RDS functies	TA, AF, PTY, PI, EON
Afneembaar frontpaneel	Ja, met beschermhoes
Scherm	LCD met klokdisplay, RDS, enz.
Signaal-ruisverhouding	50 dB (1 kHz)
Stroomverbruik	10 A max.
Inbegrepen accessoires	Metalen montagehuls, demontagesleutels, beschermhoes

Veelgestelde vragen - CS450BT LENCO

Hoe stel ik de klok in?

Druk langer dan een seconde op de knop DISP tot de tijd knippert, draai vervolgens aan de volumeknop om de tijd in te stellen.

Hoe reset ik het apparaat?

Gebruik een puntig voorwerp om op de knop RESET (markering 18) op het frontpaneel te drukken. Dit wist de klok en opgeslagen instellingen.

Hoe gebruik ik de AUX-ingang?

Druk meerdere keren op de knop MODE/PTY tot de modus AUX is geselecteerd. Sluit uw externe audioapparaat aan op de AUX-ingang (markering 12) en stel het volume in met de knop.

Hoe sla ik een radiostation op?

Stem af op het gewenste station, druk vervolgens langer dan 2 seconden op een van de 6 voorkeuzeknoppen (1-6). Het station wordt opgeslagen.

Waarom hikt het geluid bij cd?

Dit kan komen door een installatiehoek groter dan 30°, een hobbelige weg, of een vuile/gekraste cd. Maak de cd schoon of verklein de installatiehoek.

Hoe schakel ik de TA-modus (verkeersmeldingen) in/uit?

Druk langer dan 2 seconden op de knop SEL om het menu te openen. Draai aan de knop om TA te selecteren, druk vervolgens op SEL om ON of OFF te kiezen.

Hoe werp ik een schijf uit?

Zorg dat het apparaat is ingeschakeld, druk vervolgens op de knop REL (1) om het paneel neer te klappen, daarna op EJ (13) om de schijf uit te werpen.

Welke bestandstypen kan ik afspelen via USB of SD?

Het apparaat speelt MP3- en WMA-bestanden af van USB-stick, SD/MMC-kaart en CD-R/RW.

Hoe verwijder ik het frontpaneel ter bescherming?

Druk op REL om het paneel neer te klappen, duw het naar links, trek vervolgens de rechterkant naar buiten. Berg het op in de meegeleverde beschermhoes.

Wat te doen als het apparaat niet aangaat?

Controleer of het contact van de auto op ON of ACC staat. Als de zekering is doorgebrand, vervang deze dan door een zekering van 10 A volgens het aansluitschema.

GEBRUIKSAANWIJZING CS450BT LENCO

1. Als het erg warm is in de auto, bijvoorbeeld als de auto is geparkeerd in de zon, gebruik de speler dan niet tot de auto een tijdie heeft gereden om het interieur af te koelen.

2. Het beschermdoosie is bedoeld om het voorpaneel veilig te bewaren.

PROTECTIVE CASE FRONT PANEL

1. Het apparaat is ontworpen voor de negatieve pool van de accu die is aangesloten op het metaal van het voertuig. Bevestig dit vóór de installatie.
2. Laat de draden van de luidsprekers geen kortsluiting met elkaar maken als het apparaat wordt ingeschakeld. Anders kan dit de versterker overbelasten of laten doorbranden.
3. Installeer het afneembare paneel niet vóór het aansluiten van de bedrading.

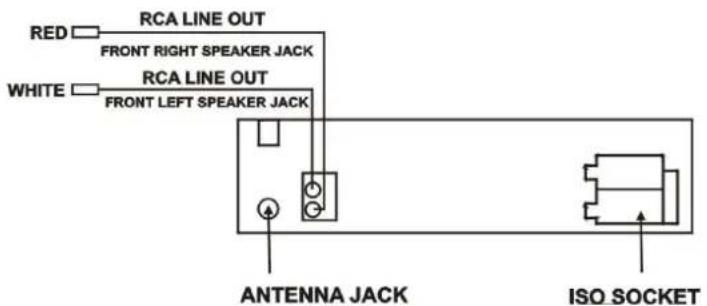

BEDRADING

RCA LINE OUT FRONT RIGHT SPEAKER JACK RCA LINE OUT FRONT LEFT SPEAKER JACK ANTENNA JACK ISO SOCKET

B 1 3 5 7 2 4 6 8 A FUSE 10 A ISO SOCKET SKETCH

CONNECTORA

4. Geheugen +12V
5. Auto-antenne-uitvoer
7. 12V (Naar startsleutel)
8. AARDE

CONNECTOR B

1. Luidspreker rechtsachter (+)
2. Luidspreker rechtsachter (-)
3. Luidspreker rechtsvoor (+)
4. Luidspreker rechtsvoor (-)
5. Luidspreker linksvoor (+)
6. Luidspreker linksvoor (-)
7. Luidspreker linksachter (+)
8. Luidspreker linksachter (-)

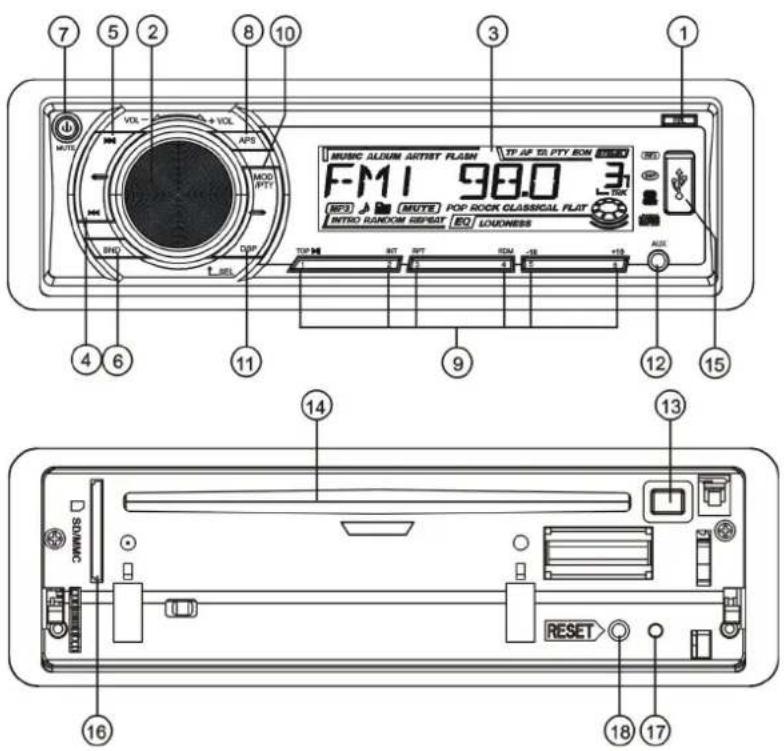

PLAATSING EN FUNCTIE BEDIENINGSELEMENTEN

7 5 2 8 10 VOL VOL AP3 MOD IPTY BND T-26L 11 3 1 MUSIC ALBUM ARTIST FLASH F-M1 98.0 3 MP3 MUTE POP ROCK CLASSICAL FLAT INTRO RANDOM SEPIAT 80 LOUXNESS TOP 80 80 80 -18 +18 AUX 12 15 14 13 16 RESET 18 17

1. REL

Druk op REL om het voorpaneel omlaag te klappen.

Daarna kan een disc in de sleuf worden geplaatst of uit worden geworpen door op EJ te drukken.

Nadat het voorpaneel omlaag is geklapt, kunt u het naar links drukken en vervolgens de rechterkant van het paneel naar buiten trekken om het apparaat uit het chassis te halen.

2. SEL (Select) EN VOLUMEREGELING

A) Druk kort op SEL om een van de volgende volumemodi te selecteren.

Draai bij het selecteren van een gewenste audiomodus aan de VOLUMEREGELING om het audio-effect in te stellen.

De wachttijd is in elke modus ongeveer 5 seconden. Als deze wachttijd voorbij is, dan zal er worden teruggekeerd naar de vorige weergavemodus van de tuner of CDP.

De bedieningsmodus van E.VOL wordt bediend met de volgende numerieke weergave

• VOL: (MIN)00, 01,.....46, 47(MAX).
• BASS/TRE: -07, -06,...,00,...+06,+07
• BAL: 0LR9, 1LR9, ..., 9LR9,..., 9LR1, 9LR0
• FAD: 0FR9,1FR9, ..., 9FR9,..., 9FR1, 9FR0

B) Als de knop voor meer dan 2 seconden wordt ingedrukt, dan kan een van de volgende functies worden geselecteerd:

->TA(ON/OFF) ->AF (ON/OFF) ->TA(ALARM/SEEK) ->PI (SOUND/MUTE) ->RETURN (LONG/SHORT) ->MASK(DPI/ALL) ->BEEP (ON/OFF) ->USER SET (FLAT/CLASSIC/ROCK/POP) ->VOL(LAST/DEFA) ->MONO/STEREO(alleen voor

FM-modus) ->LOUD(ON/OFF)->LOCAL/DX(alleen voor FM-modus)->CLK(ON/OFF) ->CLK(12/24)-modus.

Draai na het selecteren van de gewenste modus aan de VOLUMEREGELING om een item van de gewenste modus te selecteren.

1) TA ON/OFF

Als de TA-modus is ingeschakeld (TA wordt getoond op LCD), dan zal de radio naar een TA-zender zoeken en TA SEEK wordt een tijdje op het display getoond.

Als verkeersinformatie wordt uitgezonden:

a) Als het apparaat in de SD, USB of disc-modus, dan zal het tijdelijk naar de radiomodus schakelen.
b) Schakel tijdelijk over naar een EON-zender als EON verkeersinformatie detecteert op een andere zender, TP zal op het LCD worden getoond.
c) Als het volumeniveau lager dan 20 is, dan zal het volumeniveau worden verhoogd tot 20. Het apparaat zal terugkeren naar de oorspronkelijke modus met het oorspronkelijke volumeniveau als de verkeersinformatie is afgelopen.

Als het volume wordt aangepast tijdens de verkeersinformatie, dan geldt dit alleen voor het volume van de verkeersinformatie.

* TA-onderbrekingsfunctie:

De huidige verkeersinformatie kan worden beëindigd door op deze toets te drukken. Maar de TA-modus zal niet worden uitgeschakeld.

* Als TA is ingeschakeld, kan de functie SEEK, (SCAN), AUTO MEMORY alleen worden ontvangen of opgeslagen als de verkeersinformatie identificatiecode wordt ontvangen.

Als TA is ingeschakeld, dan wordt de verkeersinformatie identificatiecode niet ontvangen tijdens de gespecificeerde tijd.

2) AF (ON/OFF)

Als de AF-schakelmodus is geselecteerd en de staat van de AF-schakelmodus wordt getoond in het AF-gedeelte van het display.

Segment uit: AF-schakelmodus uitgeschakeld.

Segment aan: AF-schakelmodus ingeschakeld en beschikt over RDS-informatie..

Segment knippert: AF-schakelmodus ingeschakeld, maar er is nog geen RDS-informatie ontvangen.

Als de AF-schakelmodus is geselecteerd, dan zal de radio de signaalsterkte van AF constant controleren. Het controle-interval van elke AF hangt af van de signaalsterkte van de huidige zender, van een paar minuten voor zenders met sterke signalen tot een paar seconden voor zenders met zwakke signalen. Elke keer dat een nieuwe AF sterker is dan de huidige zender, zal de radio voor korte tijd overschakelen naar die frequentie, de melding NEWFREQUENCY wordt voor 1-2 seconden getoond. Het geluid wordt tijdens het controleren en schakelen maar heel kort uitgeschakeld, dus het is bij het beluisteren van zenders normaal gesproken niet hoorbaar.

In de FM-modus, als AF is ingeschakeld, dan kan de functie SEEK, (SCAN), AUTO-MEMORY alleen RDS-zenders ontvangen en opslaan.

3) TASEEK/TAALARM:

TASEEK mode: Als een nieuwe zender waarop u afstemt binnen 5 seconden geen TP-informatie (verkeersinformatie), dan stemt de radio af op de volgende zender met een ander programma (PI) die wel TP-informatie heeft.

Als de huidige zender langer dan de ingestelde periode (RETUNE SHORT of RETUNE LONG) geen TP-informatie ontvangt, dan schakelt de radio over naar een volgende zender met dezelfde PI. Als binnen één afstemcyclus geen zender met dezelfde PI gevonden wordt, dan stemt de zender af op de

volgende zender die wel TP-informatie levert

TA ALARM-modus: In deze modus stemt de radio niet automatisch af op andere zenders. U hoort alleen een dubbele piep (ALARM).

Als een nieuwe zender waar u op afstemt binnen 5 seconden geen TP-informatie heeft, dan klinken er piepen.

Als de zender langer dan de ingestelde tijd geen TP-informatie heeft dan zal een piep klinken.

Als de nieuwe zender geen RDS-signaal verstuurt, dan wordt PI SEEK enigszins onderdrukt.

4) PI SOUND/ PI MUTE:

PI SOUND-modus: als een auto tussen gebouwen rijdt, dan kan dit reflecterende signalen veroorzaken.

Een fenomeen dat kan voorkomen doordat verschillende PI-codes worden ontvangen vanaf dezelfde

AF-bron. Als er af en toe verschillende PI-geluiden (DIP) worden gehoord, dan zal dit voor minder dan 1 seconde zijn.

PI MUTE-modus: Onder de bovenstaande omstandigheden zal er voor minder dan een seconde geen geluid worden weergegeven.

5) RETURN L / RETURN S:

De initiele tijd voor automatisch zoeken in de TA- of PI-modus kan hier worden geselecteerd.

Als PI-informatie niet wordt opgevangen binnen het afsteminterval, dan zal de radio opnieuw afstemmen op de volgende zender met dezelfde PI.

Als er binnen 1 zoekcyclus geen zender met dezelfde PI-code wordt gevonden, dan zal de radio naar de laatste zender gaan en 4-5 minuten wachten tot de PI-code wordt ontvangen.

RETURN L-modus: De duur is 90 seconden.

RETURN S-modus: De duur is 60 seconden.

6) MASK DPI/MASKALL:

MASK DPI-modus: onderdruk alleen de AF's met een verschillende PI. MASKALL-modus: onderdruk de AF's met een andere PI en krachtige NIET-RDS-signalen.

7) BEEP ON/BEEP OFF

BEEP ON-modus: Er klinkt na elke toetsdruk een pieptoon.

BEEP OFF-modus: De pieptoon wordt uitgeschakeld.

8)VOL LAST/VOL DEFA

VOL LAST: Het volumeniveau wordt onthouden bij het uitschakelen, de radio zal met ditzelfde volumeniveau inschakelen.

VOL DEFA: De melding AVOL zal worden getoond na het drukken op de knop SEL. De radio kan nu worden ingeschakeld met een vast volumeniveau. Gebruik de VOLUMEREGELING om het volumeniveau in te stellen.

9) CLK ON/OFF

CLK ON: De klok zal altijd op het display worden getoond als het apparaat is uitgeschakeld.

CLK OFF: De klok zal niet worden getoond op het display als het apparaat is uitgeschakeld.

3. LCD-display

4&5. TUNE, SEEK, TRACK, SKIP UP / DOWN

a) In de RADIO-modus:

Druk kort op >>| of |<< om stap voor stap handmatig op een hogere/lagere frequentie af te stemmen totdat u de gewenste frequentie heeft bereikt.

Houd >>| of |<< voor langer dan 0,5 seconden ingedrukt om automatisch af te stemmen op zenders met een hogere of lagere frequentie en een sterk signaal.

b) Tijdens afspelen van disc, SD/MMC, USB:

Druk kort op >>| om de volgende track af te spelen.

Druk kort op |<< om de huidige track vanaf het begin af te spelen als de track 2 seconden of meer heeft gespeeld.

Druk kort op |<< om terug te gaan naar de vorige track als de track voor minder dan 3 seconden heeft gespeeld.

Houd >>| of |<< ingedrukt om vooruit of terug te spoelen en laat de knop los om het normale afspelen te hervatten.

6. BAND

Druk in de radiomodus kort op BND om de gewenste golfband te selecteren. Druk herhaaldelijk op de knop om in een cyclus alle AM/FM-banden te doorlopen: ->FM1-> FM 2 -> FM 3 -> MW1->MW2 ->.

7. POWER ON/OFF, MUTE

Als het apparaat is uitgeschakeld, dan kan het apparaat worden ingeschakeld door op een willekeurige knop op het voorpaneel te drukken (behalve de knop OPEN). U kunt het apparaat ook inschakelen door een disc, SD/MMC-kaart of USB-stick in de juiste sleuf of aansluiting te plaatsen. Als het apparaat is ingeschakeld, houd POWER ingedrukt om het apparaat uit te schakelen.

Met deze knop kan de MUTE-functie aan of uit worden gezet.

Druk op de knop om de luidspreker tijdelijk te dempen, druk nogmaals op de knop om de geluidsweergave te hervatten. U kunt de MUTE-functie ook uitschakelen door op MODE of SEL te drukken of de VOLUMEREGELING op het voorpaneel te gebruiken.

8. APS (Automatisch opslaan/scan naar voorkeurszenders)

In de radiomodus:

1) Als de knop voor meer dan 1 seconde wordt ingedrukt, dan zal de radio vanaf de huidige frequentie zoeken naar zenders met een sterk signaal, tot er 6 zenders zijn gevonden. De 6 zenders worden opgeslagen als voorkeurszender. Het automatische opslaan is geïmplementeerd op elke geselecteerde band.

Als het automatische opslaan is voltooid, dan zal de radio de voorkeurszenderscan uitvoeren.

2) Als u kort op de knop drukt, dan zal de radio naar elke voorkeurszender op de huidige band zoeken en 5 de zender 5 seconden afspelen en daarna opnieuw zoeken.

In disc-, MMC/SD- of USB-modus: druk herhaaldelijk op APS om de modus TRACK SEARCH, DIRECTORY SEARCH of FIRST CHARACTER SEARCH te selecteren.

In de TRACK SEARCH-modus, zal het LCD de melding TRK T 000 tonen en het grootste getal 0 dat de SD/MMC-kaart, USB-stick of de MP3-disc bevat. Draai aan de volumeregeling om de waarde van het knipperende cijfer te selecteren van 0 \~ 9. Druk daarna op SEL om het nummer te bevestigen en het volgende kleinere cijfer 0 knippert. Stel de waarde van het knipperende cijfer opnieuw in met behulp van volumeregeling. Als u de waarde van het knipperende cijfer heeft ingesteld, druk dan op SEL om de

geselecteerde track af te spelen.

In de DIRECTORY SEARCH-modus, zal het LCD de hoofdmap (root) tonen (als er geen hoofdmap is, dan zal er een map met de naam ROOT worden gevonden). Draai vervolgens aan de volumeregeling om de gewenste map te selecteren en druk ten slotte op SEL om de eerste track van de map af te spelen.

In de FIRST CHARACTER SEARCH-modus, zal het LCD A- tonen en draai aan de volumeregeling om het eerste karakter van het bestand in de volgorde A\~Z en 0\~9te selecteren. Druk daarna op >>| of |<< om een bestand te selecteren waarvan het eerste karakter het geselecteerde karakter is. Druk ten slotte op SEL om het geselecteerde bestand af te spelen.

9. VOORKEURSZENDERS EN TOP/>||, INT, RPT, RDM

a) In de radiomodus:

Ga naar een voorkeurszender door op een van de 6 knoppen van voorkeurszenders te drukken (1-6). Als een van de zes knoppen voor meer dan 2 seconden wordt ingedrukt, dan zal de zender die op dat moment wordt beluisterd worden opgeslagen onder de knop die wordt ingedrukt.

b) In de disc-, SD- of USB-modus:

1) Druk kort op TOP/ >|| om het afspelen van de disc, SD/MMC-kaart of USB-stick te pauzeren. Druk nogmaals op de knop om het normale afspelen te hervatten.

Houd TOP/>|| ongeveer 0,5 seconde ingedrukt om de eerste track van de disc, SD/MMC-kaart of USB-stick af te spelen.

2) Druk op INT om de eerste 10 seconden van elke track af te spelen, het LCD zal de melding INT ON tonen.

Druk tijdens het afspelen van de intro's nogmaals op INT om door te gaan met het afspelen van de huidige track, het LCD toont de melding INT OFF.

3) Druk één keer op RPT om de huidige track te herhalen, het LCD toont de melding RPT ONE. Druk tijdens het afspelen van een MP3-disc, SD/MMC-kaart of USB-modus twee keer op RPT om de huidige map te herhalen. De melding RPT DIR zal zichtbaar zijn op het LCD. Druk tijdens het herhalen nogmaals op RPT om het herhalen te stoppen, het LCD toont de melding RPT OFF.

4) Druk op RDM om alle tracks in willekeurige volgorde af te spelen, het LCD toont de melding RDM ON. Druk tijdens het afspelen in willekeurige volgorde nogmaals op de knop om de functie te annuleren, het LCD toont RDM OFF.

5) Tijdens het normale afspelen van MP3 disc, SD/MMC-kaart of USB-stick:

Houd tijdens het afspelen -10,+10 ingedrukt om naar de vorige of volgende map te gaan.

Druk op de knoppen van de voorkeurszender 6 en 5 om 10 tracks omhoog of omlaag te gaan.

10. MODE EN PTY (PROGRAMMATYPE)

Druk op MODE/PTY om te schakelen tussen tuner (radio), disc (als er een disc is geplaatst), SD/MMC-kaart (als er een SD/MMC-kaart is geplaatst), USB (als er een USB-stick is geplaatst) en de AUX-modus.

Druk in de radiomodus langer op MODE/PTY om een van de volgende modi te selecteren:

POP M- - NEWS

U kunt het PTY TYPE selecteren met behulp van de toetsen voor de voorkeurszenders. (druk herhaaldelijk kort op een van de 6 toetsen voor voorkeurszender om het PTY TYPE te selecteren). Als POPM of NEWS is ingeschakeld, dan zal de vorige PTY-zender en het woord PTY worden getoond op het LCD.

Als er geen toetsen worden ingedrukt voor 2 seconden, dan zal er na de geselecteerde PTY worden

gezocht. Als er binnen 1 zoekcyclus geen PTY wordt gevonden, dan zal de melding NO PTY knipperen. Daarna zal het apparaat terugkeren naar de vorige zender en het PTY-icoontje op het display verdwijnt.

11. DISP

Druk kort op DISP om de tijd voor 5 seconden op het display te tonen, het apparaat keert daarna terug naar de vorige weergave, tenzij er nogmaals op de knop wordt gedrukt.

Houd DISP langer dan 1 seconde ingedrukt tot de tijd knippert en draai vervolgens aan de volumeregeling om de tijd in te stellen.

12. AUX INGANG

Druk op de modusknop om de aux-modus te selecteren. U kunt te allen tijde een bijpassend extern apparaat aansluiten op de aux-ingang. Gebruik de volumeregeling om het volume in te stellen.

13. EJECT

Druk als het apparaat is ingeschakeld op EJ om de disc uit te werpen.

14. CD-SLEUF

15. USB-AANSLUITING

Als u bestanden op een USB-stick wilt afspelen, open de plastic bedekking en steek de USB-stick in de USB-aansluiting. Het systeem zal automatisch naar de USB-modus schakelen en het eerste bestand op de USB-stick afspelen.

Als u de USB-aansluiting niet meer gebruikt, bedek de USB-poort dan met de plastic bedekking.

16. SD/MMC-KAARTSLEUF

Als u bestanden op de MMC/SD-kaart wilt afspelen, plaats de MMC/SD-kaart dan in de MMC/SD-kaartsleuf. Het systeem zal automatisch naar de MMC/SD-modus schakelen en het eerste bestand op de MMC/SD-kaart afspelen.

Opmerking:

Als de MMC/SD-kaart en USB-stick beide worden geplaatst in hun sleuf of aansluiting, dan zal het systeem naar de modus van het laatst geplaatste apparaat schakelen.

17. KNIPPEREND LAMPJE

Als het voorpaneel wordt verwijderd, dan zal deze indicator knipperen.

18. RESET

U moet het apparaat resetten voordat u het apparaat voor het eerst gebruikt, of na het vervangen van de accu van de auto of de aansluitingen veranderen.

Druk op deze knop met een spits voorwerp. Dit zal de klokinstellingen en bepaalde opgeslagen gegevens wissen.

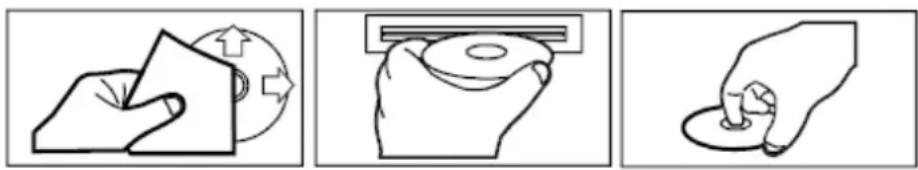

ZORG BIJ HET GEBRUIK VAN CD'S:

Over CD-R/CD-R/W discs:

In aanvulling op commercieel opgenomen audio CD's, kan het apparaat ook CD-R en CD-R/W discs afspelen. In bepaalde gevallen, vooral bij opnamen met oudere CD-branders, kunnen sommige CD-R en CD-R/W discs niet afspelen. Als u een CD opneemt voor het afspelen in deze radio, dan is aanbevolen om de disc voor de beste signaalkwaliteit en afspeelprestaties te branden met een snelheid van 24x of lager voor CD-R en 4x of langzamer voor CD-R/W.

1. Om de disc schoon te maken:
   Veeg een disc voor het afspelen af met een schoon, stofvrij schoonmaakdoekje.
   Veeg de disc van het midden naar buiten schoon.
2. Plaats geen disc in de disclade als er al een disc is geplaatst. Dit kan het apparaat beschadigen.

Plak geen stickers of plakband op de disc.

Houd de disc vast bij de randen en raak het oppervlak niet aan, zodat de disc schoon blijft.

. Een disc plaatsen

Zorg ervoor dat het label naar boven is gericht, anders kan dit het apparaat beschadigen.

1. Stel discs niet bloot aan direct zonlicht of warmtebronnen zoals verwarmingen of kachels.

Hierdoor kunnen discs kromtrekken.

Als u de auto in de zon heeft geparkeerd, laat dan geen discs in de auto liggen, omdat de temperatuur in de auto flink kan stijgen.

1. Gebruik geen tweedehands of gehuurde discs. Deze discs kunnen vuil zijn en er kan lijm op het oppervlak van de discs zitten, waardoor ze het apparaat kunnen beschadigen.

2. CD's na gebruik altijd in hun doosje opbergen. Bekraste discs zullen minder goed klinken en ze kunnen ervoor zorgen dat de CD-speler overslaat.

3. Op regenachtige dagen of in natte omgevingen kan condens op de disc of het optische onderdeel van de speler komen, waardoor afspelen onmogelijk is. Als er condens op de CD zit, veeg dit er dan af met een zacht doekje.

Als er condens op het optische deel van het apparaat vormt, laat het apparaat dan ongeveer een uur ingeschakeld rusten.

1. Gebruik geen oplosmiddelen, zoals benzine of verdunners. Commercieel beschikbare reinigingsmiddelen of antistatische sprays zullen het apparaat beschadigen.

PROBLEMEN OPLOSSEN

Zorg ervoor dat alle aansluitingen zijn gemaakt vóór het gebruik van de checklist.

Als u na het doorlopen van deze checklist nog steeds vragen heeft, neem dan contact op met de klantenservice van uw plaatselijke vertegenwoordiger.

Algemene symptomen Oorzaak Oplossing
Geen stroom.	Het contact van de auto is uitgeschakeld.	Als de voeding is aangesloten op het accessoirescircuit van de auto, maar de motor niet draait, draai dan de stand contactsleutel naar de “ON” of “ACC”.
	De zekering is doorgebrand.	Vervang de zekering volgens het bedradingsdiagram.
Er kan geen CD worden geplaatst in de CD-speler.	Er zit al een disc in de speler.	Verwijder de disc en plaats vervolgens op de juiste manier de gewenste disc.
De CD gaan maar voor de helft in de CD-lade.	De transportschroeven zijn niet verwijderd.	Verwijder de transportschroeven vóór gebruik.
	De disc wordt ondersteboven geplaatst.	Plaats de cd met het label naar boven gericht.
Het apparaat werkt niet naar behoren (EJECT, LOAD, PLAY)	Het oppervlak van de CD is extreem vuil of beschadigd.	Maak de CD schoon of gebruik een andere CD, als het apparaat dan wel werkt, dan is de eerste CD flink beschadigd.
	Temperatuur in de auto is te hoog.	Laat de auto afkoelen tot de omgevingstemperatuur weer normaal is.
Geen geluid.	Volume is te laag ingesteld. Stel het volume naar wens in.
	De bedrading is niet juist aangesloten.	Controleer de aansluiting van stroom en aarde volgens het bedradingsdiagram.
De bedieningstoetsen werken niet	1. De ingebouwde microcomputer werkt niet door ruis.2.Voorpaneel is niet goed op zijn plaats vastgezet	1. Zet het apparaat uit en weer aan of druk op de RESET-knop.2. Installeer het voorpaneel opnieuw
Het geluid van de CD-speler slaat over.	De installatiehoek is groter dan 30 graden.	Pas de installatiehoek aan naar een hoek van minder dan 30 graden.
	Het oppervlak van de weg is ongelijk.	Wacht met het afspelen van de CD tot de weg soepeler wordt.
	Het oppervlak van de CD is extreem vuil of beschadigd.	Maak de CD schoon of gebruik een andere CD, als het apparaat dan wel werkt, dan is de eerste CD flink beschadigd.
Geen radio-ontvangst.	De antennekabel is niet aangesloten.	Sluit de antennekabel stevig aan op de antenne-aansluiting van het apparaat.
De radio stopt bij het automatisch zoeken naar een radiozender niet bij zenders	De ontvangen signalen zijn te zwak.	Stem handmatig af op een radiozender.

INSTALLATIEMETHODE

Dit is een methode die diefstal tegengaat.

Het apparaat draagt een METALEN MONTAGEHULS.

Sluit de bedrading, bv. de voeding, luidsprekers en antenne aan volgens de aanwijzingen in deze handleiding. Installeer vervolgens de metalen montagehuls in de auto volgens de

onderstaande afbeelding. METALEN ONDERSTEUNINGSBEUGEL

Zorg ervoor dat storingen tegen worden gegaan door de metalen ondersteuningsbeugel stevig vast te zetten in de metalen verbinding die verbinding maakt met het chassis van de auto.

vast te zetten in de metalen verbinding die verbinding maakt met het chassis van de auto. CHASSIS AF

CHASSIS APPARAAT
DASHBOARD METALEN MONTAGEHULS

Plaats de twee meegeleverde SLEUTELS tegelijkertijd in de linker- en rechtersleuf van het chassis om het apparaat uit de metalen montagehuls te verwijderen. Trek het chassis vervolgens uit de metalen montagehuls, zoals getoond in de afbeelding aan de rechterkant.

PLASTIC SIERRING

VOORPANEEL

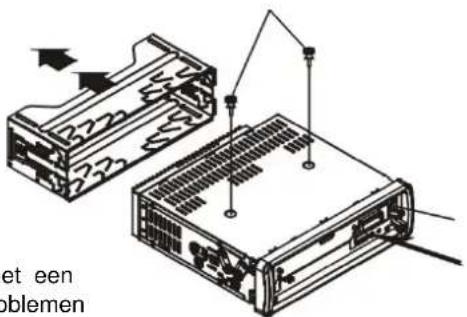

OPMERKING

Verwijder de metalen montagehuls, zoals aangegeven door de pijltjes, voor het monteren en gebruik van de speler.

Verwijder vóór het monteren van de speler de twee schroeven die de CD-speler beschermen tijdens het transport.

et een noblemen

EJECT-KNOP
RESET-KNOP

Druk op deze knop met een spits voorwerp als er problemen zijn met het programma van de spaler.

SPECIFICATIES

ALGEMEEN

Voeding....DC 12V.

Stroomverbruik....10A MAX.

Bruikbare gevoeligheid....3uV.

I.F Frequentie....10.7MHz.

AM GEDEELTE

Frequentiebereik....522KHz - 1620KHz

I.F Frequentie....450KHz

Bruikbare gevoeligheid....40Db

LINE - OUT

Vermogen.... MAX 1200mv

Indien u zich in de toekomst van dit toestel wenst te ontdoen, let er dan op dat elektrisch afvalmateriaal niet met het huishoudelijk afval mag worden verwijderd. Breng het toestel naar een kringloopwinkel of anderevoorziening voor recycling. Neem contact op met uw plaatselijke autoriteit of winkelier indien u meer informatie wenst over recycling. (Richtlijn voor Afval van Elektrische en Elektronische Apparaten, AEEA).
