Producttype	Actieve luidspreker (actieve box)
Merk	Skytec
Model	Active Speaker 178.846 (PD-15A MP3)
Uitgangsvermogen (RMS)	250 W
Uitgangsvermogen (muziek)	500 W
Gevoeligheid	125 dB
Frequentiebereik	40 - 18 000 Hz
Luidspreker (woofer)	15 inch (38 cm)
Ingangen	2x Line/Mic (XLR of 6,3 mm Jack) + 1x Line (RCA)
Uitgang	Symmetrische lijnuitgang (XLR) voor doorlus
Ingebouwde MP3-speler	Ja, met USB-poort en bediening (Play/Pause, Stop, Repeat, Prev, Next)
Instellingen	Hoofdvolume, kanaalvolume, lijnvolume, lage tonen, hoge tonen
LED-indicatoren	Voeding (groen), limiet (rood) – geeft verzadiging aan
Voeding	230 V~ / 50 Hz, zekering 16A, netsnoer met aarding
Afmetingen (B x H x D)	685 x 460 x 400 mm
Gewicht	22 kg
Materiaal behuizing	Stevig kunststof met metalen rooster
Ophangpunten	Ja, voor wand- of plafondmontage
Statiefadapter	Ja, voor installatie op statief of driepoot
Bescherming	Niet blootstellen aan regen of vocht; alleen binnenshuis gebruiken
Onderhoud	Voor reiniging stekker uittrekken; afnemen met droge, pluisvrije doek
Veiligheid	Apparaat niet openen; reparatie door gekwalificeerde technicus; buiten bereik van kinderen houden
Meegeleverde accessoires	Netsnoer; gebruikershandleiding

Veelgestelde vragen - Active Speaker 178.846 Skytec

Hoe sluit ik de luidspreker aan?

Sluit het netsnoer aan op een geaard stopcontact 230V~ / 50Hz beveiligd met een 16A zekering. Zet het volume volledig laag voordat u de stroom inschakelt. Gebruik XLR- of 6,3 mm Jack-kabels voor audiobronnen.

Wat te doen als er geen LED brandt?

Controleer of het netsnoer goed is aangesloten en de ON/OFF-schakelaar op ON staat. Als de groene LED niet brandt, probeer dan een ander stopcontact of vervang de zekering (zoek de zekeringhouder bij de stroomingang).

Hoe gebruik ik de ingebouwde MP3-speler?

Steek een USB-stick in de daarvoor bestemde poort. Druk op PLAY/PAUSE om af te spelen. Gebruik de knoppen PREV en NEXT om naar een ander nummer te gaan, STOP om te stoppen en REPEAT om een nummer te herhalen. Het volume van de speler regelt u met de aparte regelaar.

Waarom is er een constant gebrom?

Een constant gebrom of gezoem komt vaak door een aardingsprobleem. Controleer of alle apparaten (versterker, mengpaneel, bronnen) goed geaard zijn. Probeer kabels een voor een los te koppelen om de bron te vinden. Gebruik afgeschermde kabels.

Wat te doen als het geluid vervormd is of vervormt?

Als de rode 'Limiet'-LED continu brandt, zet dan onmiddellijk het volume lager om schade aan de luidspreker te voorkomen. Vervorming kan ook komen door een te sterke bron: verlaag de gain op de mengtafel of het ingangsvolume.

Kan ik de luidspreker buitenshuis gebruiken?

Nee, deze luidspreker is alleen ontworpen voor gebruik binnenshuis. Hij is niet bestand tegen regen of vocht. Blootstelling aan water of hoge luchtvochtigheid kan de componenten beschadigen en de garantie doen vervallen.

Hoe maak ik de luidspreker schoon?

Trek altijd de stekker uit het stopcontact voordat u gaat schoonmaken. Gebruik een zachte, droge, pluisvrije doek om de buitenkant af te nemen. Gebruik geen chemicaliën of vloeistoffen, want die kunnen naar binnen dringen.

Kan ik de luidspreker zelf repareren?

Nee, de luidspreker bevat geen door de gebruiker te vervangen onderdelen. Reparaties mogen alleen worden uitgevoerd door een gekwalificeerde technicus. Het openen van het apparaat leidt tot risico op elektrocutie en vervalt de garantie.

Hoe stapel ik meerdere luidsprekers?

U kunt luidsprekers stapelen tot een totaal gewicht van 60 kg. Plaats ze op een vlakke, stabiele ondergrond. Gebruik een statief dat geschikt is voor het gewicht van de luidspreker. Overschrijd het maximale draagvermogen niet.

Wat te doen als de audio-uitgang onderbroken is?

Een onderbroken signaal komt vaak door een slechte verbinding. Controleer alle kabels en stekkers: sluit nieuwe, werkende kabels aan. Als het probleem aanhoudt, kan de luidspreker defect zijn; neem contact op met een professional.

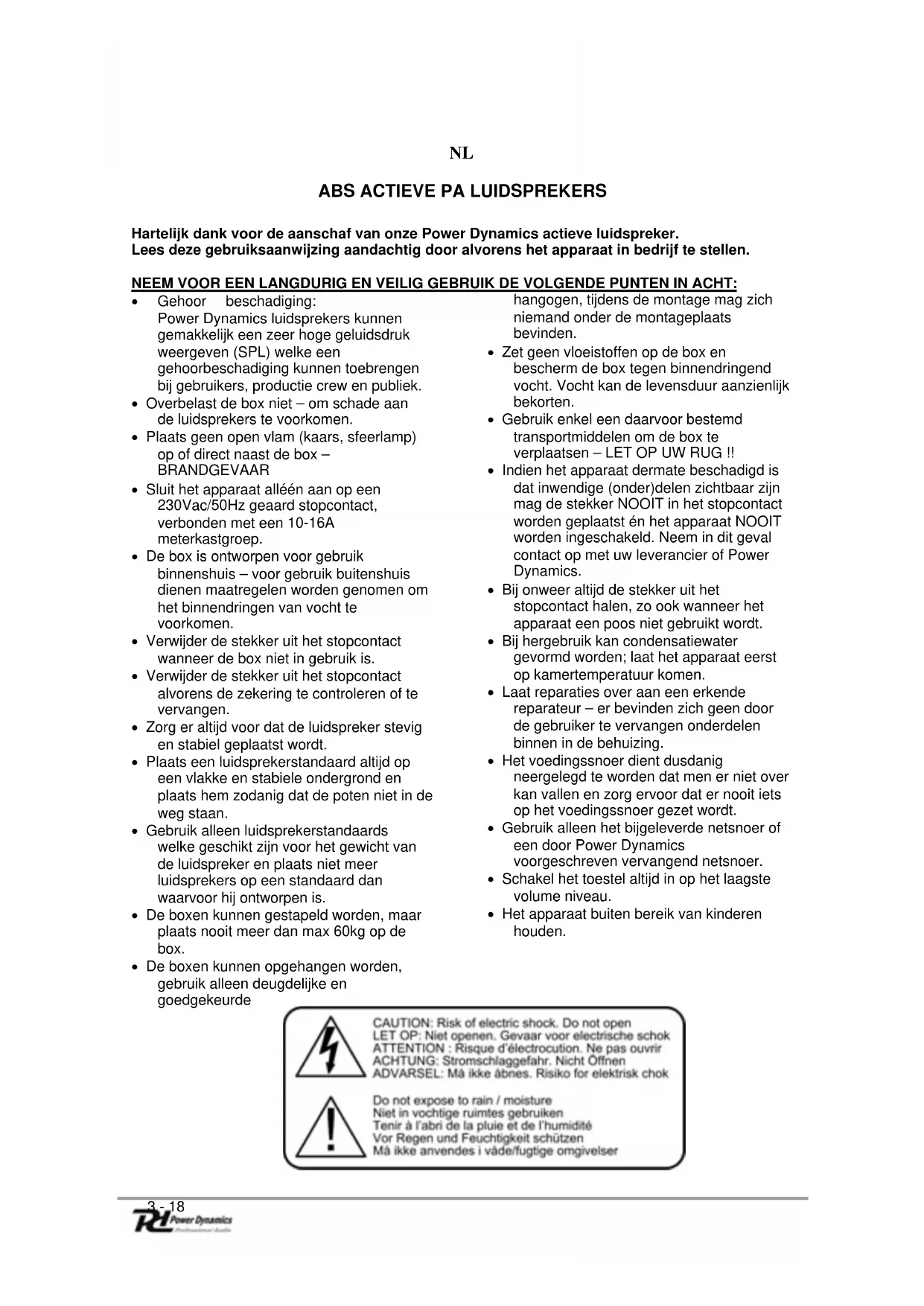

GEBRUIKSAANWIJZING Active Speaker 178.846 Skytec

Hartelijk dank voor de aanschaf van once Power Dynamics actieve luidspreker.
Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

NEEM VOOR EEN LANGDURIG EN VEILIG GEBRUIK DE VOLGENDE PUNTEN IN ACHT:

Gehoor beschadiging: Power Dynamics liquidsprekers können gemakkelijk een zeer hoge geluidsdruk weergeven (SPL) welke een gehoorbeschadiging kennen toebrengen bij gebruikers, productie crew en publiek.
Overbelast de box Niet - om schade aan de luidsprekers te voorkomen.
- Plaats geen open vlam (kaars, sfeerlamp) op of direct naast de box - BRANDGEVAAR
- Sluit het apparaat alleen aan op een 230Vac/50Hz geaard stopcontact, verbonden met een 10-16A meterkastgroep.
- De box is ontworpen voor gebruik binnenshuis – voor gebruik buitenshuis dienen maatregelen worden genomen om het binnendringen van vocht te voorkomen.
- Verwijder de stekker uit het stopcontact wanneer de box Niet in gebruik is.
- Verwijder de stekker uit het stopcontact alvorens de zekering te controleren of te verrangen.
Zorg er altijd voor dat de luidspreker stevig en stabel geplaatst worden.
- Plaats een luidsprekerstandaard alsijd op een vlakke en stabiele ondergrond en plaats hem zodenig dat de poten nicht in de weg staan.
- Gebruik alleen luidsprekerstandaards welke geschikt zichn voor het gewicht van de luidspreker enplaats Niet meer luidsprekers op een standard dan waarvoor hij ontworpen is.
- De boxen können gestapeld worden, maar plaats nooit meer dan max 60kg op de box.
- De boxen können opgehangen worden, gebruik alleen deugdelijke en goedgekeurde

hangogen,ijdens de montage mag zich niemand onder de montageplaats bevinden.

Zet geen vloeistoffen op de box en bescherm de box gegen binnendringend voucht. Vocht kan de levensduur aanzienlijk bekorten.
- Gebruik enkel een waarvoor bestemd transportmiddelen om de box te verplaatsen - LET OP UW RUG !!
- Indien het apparaat dermate beschadigd is dat inwendige (onder)delen zichtaar�n mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met uw leverancier of Power Dynamics.
Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanner het apparatusaat een poos Niet gebruikt worden.
Bij hergebruik kan condensatewater gevormd worden;That het apparaat eerst op kamertemperatuurkommen.
- Laat reparations over aan een erkende reparateur - er bevinden zich geen door de gebruiker te verrangen onderdelen binnen in de behuizing.
- Het voedingsssnoer dient dusdanig neergelegd te worden dat men er nicht over kan vallen en zorg ervoor dat er nooit iets op het voedingsssnoer gezet worden.
- Gebruik alleen het bijgeleverde netsnoor of een door Power Dynamics voorgeschreven verrangend netsnoor.
- Schakel het toestel altijd in op het laagste volumeiveau.
- Het apparaat buiten bereik van kinderen honden.

CAUTION: Risk of electric shock. Do not open LET OP: Niet openen. Gevaar voor electrische schok ATTENTION: Risque d'electrocution. Ne pas ouvrir ACHTUNG: Stromschlaggefahr. Nicht Offnen ADVARSEL: Ma ikke abnes. Risiko for elektrisk chok

Do not expose to rain / moisture
Niet in vochtige ruimtes gebruiken
Tenir à l'abri de la pluie et de l'humidité
Vor Regen und Feuchtigkeit schützen
Mä参加会议 i vade/fugtige ompigivelser

• Professionele en stevige kunststoffen behuizing;
• Een zware geperforeerde grille beschermd de woofer;
• Ergonomisch ontworpen handvaten enlichtgewicht behuizing voor gemakkelijk verplaatsen;
• Verbindingspunten voor montage aan muur of plafond;
• Ingebouwde top-hat met handmoeren voor installmentie in PA systemen.

INGANGSPANEEL

1. USB stick ingang voor MP3 spelera
2. MP3 aan/uit schakelaar MP3 Volume instelling
3. Gebalanceerde ingang MIC (XLR of 6.3mm Jack) Volume instelling MIC
4. Line ingang voor aansluiten van CD-speler, DVD-speler etc. Volume instelling line ingang
5. Volume regelaar
6. Treble toonregeling
7. Bass toonregeling
8. Gebalanceerde lijnuitgan voor doorlus waar 2 actieve luidspreker.
9. Aan/Uit-indicator. De LED gaat branden als de luidspreker worden ingeschakeld.
10. Clip-indicator. Deze LED gaan branden wanner de versterker aan het maximum van z'n vermogen zit, de versterker gaat dan verrormen. De volume regelaars dienen dan onmiddelijk lager (minimum) gedraaid te worden.
11. Netentree / Zekeringhouder.
    Vervang de zekering algijd door een exemplaar met een identieke waarde
12. Netschakelaar. Voor het inschakelen van de luidspreker algijd de volume regelaars op minimum zetten alvorens in te schakelen.

MP3 Control

A. PLAY/PAUSE
Speler start of zet nummer in pause stand
B. STOP
Speler stopt met afspelen nummer
C. REPEAT
Speler speelt nummer nogmaals
D. PREV
Speler gaat maar het vorige nummer
E. NEXT
Speler gaat maar het volgende nummer
F. Display MP3 informatatie

BIJ PROBLEM

Wij raden u aan eerst te testen of een speaker welicht defect is. Doe dit door de "defecte" speaker om te wisselen met een speaker waarvan u zeker weet dat.Deze goed werkt. Heeft u bezelfde problemen met deze speaker, dan raden wij u aan onderstaande informatie door te nemen.

Geenuitgangssignaal

Waarschijnlijke reden Actie

Kabels	Herverbind	alle	connectoren
	Sluit	nieuwe,	werkende	kabels
Check kabels en connectoren op beschadigde behuizing

Haperend signaal

Waarschijnlijke reden Actie

Slechte verbinding Kapotte speakers hunnen een haperend signal weergeven, maar waarschijnlijk ligt het probleem bij een kabel of connector. Herverbind alle connectoren

Waarschijnlijke reden Actie

Kapot electrisch Elk constant geluid komt van de versterker, mixer, processor of bron apparaat in het apparatuur. Check of uw systeme goed geaard is. Check voor lawaaierige PA systeem apparatuur of electrische onderdelen. Check of de kabels afgeschermd zich.

SPECIFICATIES

Type PD-12A MP3 PD-15A MP3
Uitgangsvermogen (Continue)	200W 250W
Uitgangsvermogen (Muziek)	400W 500W
Gevoeligheid	122dB	125dB
Frequentiebereik	50-18.000Hz	40-18.000Hz
Ingang(en) 1x Line/Mic + 1x Mic 2x Line/Mic + 1x Line
Woofer (inch) 12"	15"
Afmetingen	585 x 420 x 310 mm	685 x 460 x 400 mm
Gewicht	17kg	22kg
Ref Nr.	178.843	178.846

Voer zich geen reparaties uit aan het apparaat; in elk geval verwalt de totale garantie. Ook mag het apparaat nicht eigenmachtig worden gemodifieerd, ook in dit geval verwalt de totale garantie. Ook verwalt de garantie bij oncegvallen en beschadigingen in elke vorm t.g.v. onoordeelkundig gebruik en het Niet in achtnemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het Niet naleven van veiligheidsinstrumenties en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

UK

Bedrijvenpark Twente 415

7602 KM - ALMELO

The Netherlands

Tel: [phone]

Fax: [phone]

Product number: 178.843, 178.846
