Produkttyp	Aktiver Lautsprecher
Marke	Skytec
Modell	Active Speaker 178.846 (PD-15A MP3)
Ausgangsleistung (RMS)	250 W
Ausgangsleistung (Musik)	500 W
Empfindlichkeit	125 dB
Frequenzbereich	40 - 18 000 Hz
Lautsprecher (Tieftöner)	15 Zoll (38 cm)
Eingänge	2x Line/Mic (XLR oder 6,3-mm-Klinke) + 1x Line (RCA)
Ausgang	Symmetrischer Line-Ausgang (XLR) zum Verketten
Integrierter MP3-Player	Ja, mit USB-Anschluss und Tasten (Play/Pause, Stop, Repeat, Prev, Next)
Einstellungen	Hauptlautstärke, Kanallautstärke, Linelautstärke, Bässe, Höhen
LED-Anzeigen	Stromversorgung (grün), Begrenzung (rot) – zeigt Übersteuerung an
Stromversorgung	230 V~ / 50 Hz, Sicherung 16A, Schutzkontaktstecker
Abmessungen (B x H x T)	685 x 460 x 400 mm
Gewicht	22 kg
Gehäusematerial	Robustes Kunststoffgehäuse mit Metallgitter
Aufhängepunkte	Ja, für Wand- oder Deckenmontage
Stativflansch	Ja, für Montage auf Stativ oder Dreibeinstativ
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen; nur in Innenräumen verwenden
Wartung	Vor Reinigung Netzstecker ziehen; mit einem trockenen, fusselfreien Tuch abwischen
Sicherheitshinweise	Gerät nicht öffnen; Reparaturen nur durch qualifizierten Techniker; außerhalb der Reichweite von Kindern aufbewahren
Mitgeliefertes Zubehör	Netzkabel; Bedienungsanleitung

Häufig gestellte Fragen - Active Speaker 178.846 Skytec

Wie schließe ich den Lautsprecher an?

Schließen Sie das Netzkabel an eine geerdete 230V~/50Hz Steckdose mit 16A Sicherung an. Senken Sie die Lautstärke vor dem Einschalten vollständig. Verwenden Sie XLR- oder 6,3-mm-Klinkenkabel für die Audioquellen.

Was tun, wenn keine LED leuchtet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und der ON/OFF-Schalter auf ON steht. Leuchtet die grüne LED nicht, testen Sie eine andere Steckdose oder ersetzen Sie die Sicherung (der Sicherungshalter befindet sich in der Nähe des Netzanschlusses).

Wie benutze ich den integrierten MP3-Player?

Stecken Sie einen USB-Stick in den dafür vorgesehenen Anschluss. Drücken Sie PLAY/PAUSE, um die Wiedergabe zu starten. Verwenden Sie die Tasten PREV und NEXT zum Wechseln des Titels, STOP zum Stoppen und REPEAT zum Wiederholen eines Titels. Die Lautstärke des Players wird mit dem entsprechenden Regler eingestellt.

Warum gibt es ein ständiges Brummen?

Ein ständiges Brummen oder Summen ist oft auf ein Masseproblem zurückzuführen. Überprüfen Sie, ob alle Geräte (Verstärker, Mischpult, Quellen) ordnungsgemäß geerdet sind. Ziehen Sie die Kabel nacheinander ab, um die Quelle zu lokalisieren. Verwenden Sie geschirmte Kabel.

Was tun, wenn der Ton verzerrt oder übersteuert ist?

Wenn die rote LED 'Limite' dauerhaft leuchtet, senken Sie sofort die Lautstärke, um Schäden am Lautsprecher zu vermeiden. Eine Übersteuerung kann auch von einer zu lauten Quelle kommen: Reduzieren Sie den Gain am Mischpult oder die Lautstärke des Line-Eingangs.

Kann ich den Lautsprecher im Freien verwenden?

Nein, dieser Lautsprecher ist nur für den Innenbereich geeignet. Er ist nicht gegen Regen oder Feuchtigkeit geschützt. Wassereinwirkung oder hohe Luftfeuchtigkeit können die Komponenten beschädigen und die Garantie aufheben.

Wie reinige ich den Lautsprecher?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein weiches, trockenes (fusselfreies) Tuch zum Abwischen der Außenseite. Verwenden Sie keine chemischen Reinigungsmittel oder Flüssigkeiten, da diese ins Innere eindringen könnten.

Kann ich den Lautsprecher selbst reparieren?

Nein, der Lautsprecher enthält keine vom Benutzer austauschbaren Teile. Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Das Öffnen des Geräts birgt Stromschlaggefahr und führt zum Garantieverlust.

Wie kann ich mehrere Lautsprecher stapeln?

Sie können die Lautsprecher bis zu einer Gesamtlast von 60 kg stapeln. Stellen Sie sie auf eine ebene, stabile Oberfläche. Verwenden Sie eine für das Gewicht des Lautsprechers geeignete Halterung. Überschreiten Sie nicht die angegebene maximale Belastung.

Was tun, wenn die Audioausgabe intermittierend ist?

Ein intermittierendes Signal ist oft auf eine schlechte Verbindung zurückzuführen. Überprüfen Sie alle Kabel und Stecker: Schließen Sie neue, funktionstüchtige Kabel an. Besteht das Problem weiterhin, könnte ein Lautsprecher beschädigt sein; wenden Sie sich an einen Fachmann.

BEDIENUNGSANLEITUNG Active Speaker 178.846 Skytec

PRODUCTEIGENSCHAPPEN

Algemeen

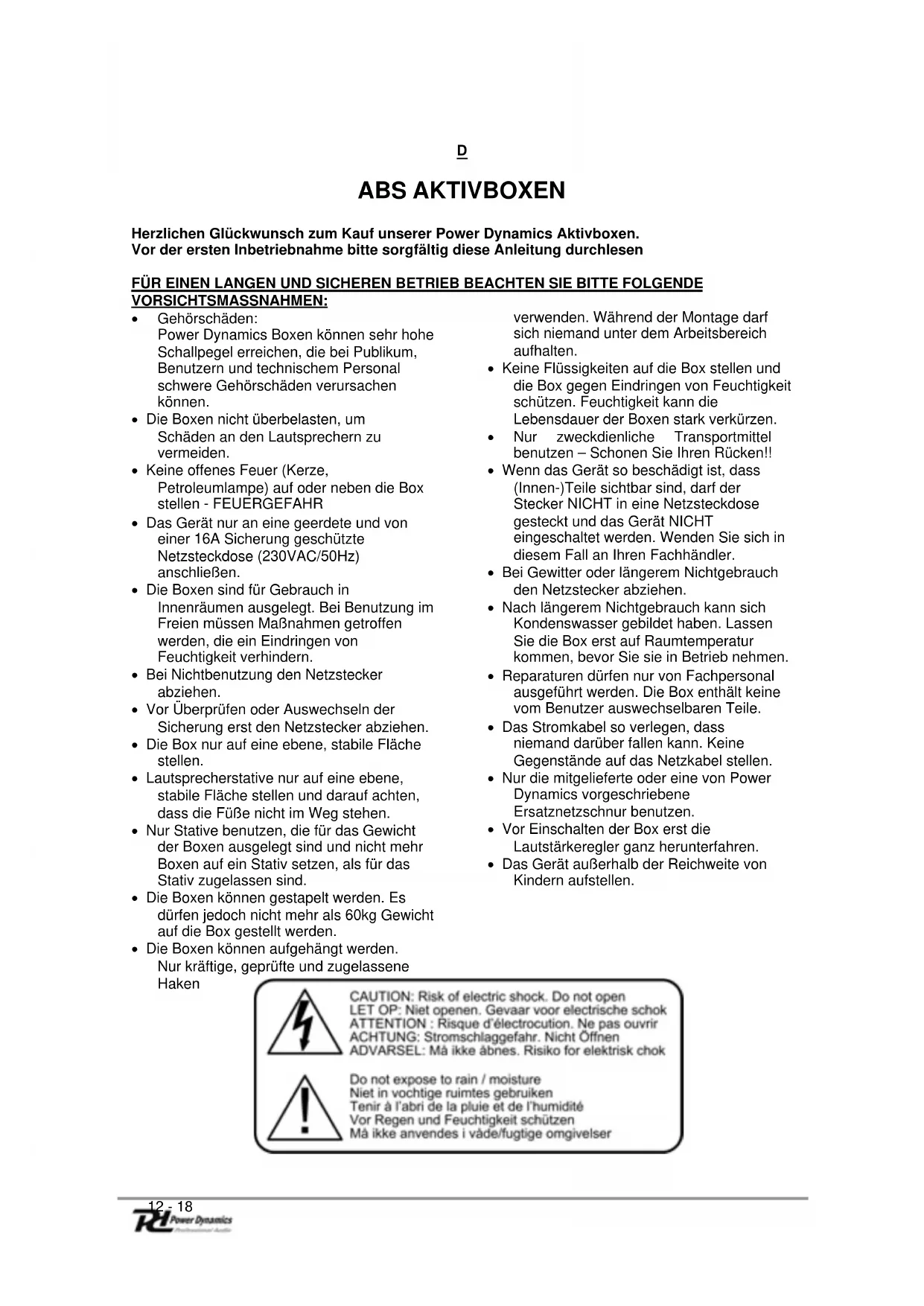

Herzlichen Glückwunsch zum Kauf unserer Power Dynamics Aktivboxen. Vor der ersten Inbetriebnahmeitte sorgfaltigthese Anleitung durchlesen

FÜR EINEN LANGEN UND SICHEREN BETRIEB BEACHTEN SIE BITTE FOLGENDE VORSICHTSMASSNAHMIEN:

Gehorschaden: Power Dynamics Boxen können sehr hohe Schallpegel erreichen, die bei Publikum, Benutzern und technischem Personal schwere Gehorschaden verursachen konnen.
Die Boxen nicht überbelasten, um Schaden an den Laufsprechern zu vermeiden.
Keine offenes Feuer (Kerze, Petroleumlampe) auf oder darüber die Box stellen - FEUERGEFAHR
Das Gerat nur an eine geerdete und von einer 16A Sicherung geschützte Netzsteckdose (230VAC/50Hz) anschließen.
Die Boxen sind fur Gebrauch in Innenräumen ausgelegt. Bei Benutzung im Freien mussen Maßnahmen getroffen werden, die ein Eindringen von Feuchtigkeit verhindern.
- Bei Nichtbenutzung den Netzstecker abziehen.
Vor Überprüfen oder Auswechseln der Sicherung erst den Netzstecker abziehen.
Die Box nur auf eine ebene, stabile Flache stellen.
- Lautsprecherstative nur auf eineEbene, stabile Flache stellen und darauf achten, dass die FuBe nicht im Weg stehen.
- Nur Stative benutzen, die für das Gewicht der Boxen ausgelegt sind und nicht mehr Boxen auf ein Stativ setzen, als für das Stativ zugelassen sind.
Die Boxen konnen gestapelt werden. Es dürfen jedoch nicht mehr als 60kg Gewicht auf die Box gestellt werden.
Die Boxen konnen aufgehigt werden. Nur kräftige, geprüfte und zugelassene Haken

verwenden. Wahrend der Montage sind sich niemand unter dem Arbeitsbereich aufhalten.

• Keine Flüssigkeiten auf die Box stellen und die Box gegen Eindringen von Feuchtigkeit schützen. Feuchtigkeit kann die Lebensdauer der Boxen stark verkurzen.
  Nur zweckdienliche Transportmittel benutzen - Schonen Sie ihren Rücken!!
• Wenn das Gerät so beschädigt ist, dass (Innen-)Teile sightbar sind, damit der Stecker NICT in eine Netzsteckdose gesteckt und das Gerät NICT eingeschaltet werden. Wenden Sie sich in thisem Fall an ihren Fachhändler.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen.
• Nach längerem Nichtgebrauch kann sich Kondenswasser gebildet haben. Lassen Sie die Box erst auf Raumtemperaturkommen, bevor Sie sie in Betriebnehmen.
• Reparaturen dürfen nur von Fachpersonal ausgeführrt werden. Die Box enthalt keine vom Benutzer auswechselbaren Teile.
  Das Stromkabel so verlegen, dass niemand darüber fallen kann.Keine Gegenstände auf das Netzkabel stellen.
• Nur die mitgelieferte oder eine von Power Dynamics vorgeschriebene Ersatznetzschnur benutzen.
  Vor Einschalten der Box erst die Lautstarkeregler ganz herunterfahren.
  Das Gerat außerhalb der Reichweite von Kindern aufstellen.

CAUTION: Risk of electric shock. Do not open LET OP: Niet openen. Gevaar voor elektrische schok ATTENTION: Risque d'electrocution. Ne pas ouvrir ACHTUNG: Stromschlaggefahr. Nicht Offnen ADVARSEL: Ma ikke abnes. Risiko for elektrisk chok

Do not expose to rain / moisture
Niet in vochtige ruimtes gebruiken
Tenir à l'abri de la pluie et de l'humidité
Vor Regen und Feuchtigkeit schätzen
Mà-ilke anvendes i väde/fugtige omgivelser

EIGENSCHAFTEN

Allgemeines

• Professionelles, starkes Kunststoffgehäuse;
• Ein schweres, perforiertes Gitter schützt den Tieftöner;
• Ergonomische Handgriffe und ein leichtes Gehäuse erleichtern den Transport;
• Befestigungspunkte für Wand- und Deckenmontage;
• Eingebauter Stativeinsatz mit Muttern zum Einbau in Beschallungsanlagen.

EINGANGSFELD

1. USB-Eingang MP3-Player
2. MP3-Player Ein / Aus

Lautstärkeregler für MP3-Player
3. Symmetrischer Eingang Kanal (XLR oder 6,3m Klinke)
Lautstärkeregler Kanal
4. Line Eingang Kanal zum Anschluss eines CD-, DVD-Spielers usw.
Lautstärkeregler Line Eingang Kanal
5. Lautstarkeregler
6. Tonregler
7. Bassregler
8. Symmetrischer Line Ausgang zum Durchscheifen zur 2. Aktivbox
9. Clip Anzeige

These LED leucht auf, wenn einer oder andere Kanäle auf Höchstleistung eingestellt sind. Es kann vorkommen, dass diese LED zeitweilig aufleuchten. Das ist kein Problem. Wenn sie aber ständig aufleuchten, müssen Sie die Lautstärke reduzieren, sonst kann der Veränder der dauerhaften Schadenephemmen kann.

1. Betriebsanzeiger

Die LED leuchtet, wenn der Verständner eingeschaltet wird.

11.Netzeingang

Stecken Sie erst den IEC Stecker in die Buchse auf dem Gerät und danach das andere Ende in eine Netzsteckdose

Sicherungshalter

Die Sicherung schützt den Veränder gegen Defekte. Nur durch eine vollig identische Sicherung ersetzen.

1. Netzschalter

Zum Ein- und Ausschalten des Verstärkers.fahren Sie immer ganz die

Lautstärke herunter, bevor Sie den Verständner einschalten.

MP3 Control

A. PLAY/PAUSE

Track Play-oder Pause-Modus

B. STOP

Verfolgen Sie aufhoren zuspielen

C. REPEAT, Gleichen Spur wieder
D. PREV, Spieler vorherigen Titel
E. NEXT, Spieler{nachsten Titel
F. DISLAY, Anzeige MP3-Informationen

FEHLERDIAGNOSE

Prüfen Sie zuerst, ob eine Box wirklich defekt ist, indem Sie die defekte Box durch eine andere austauschen, von der Sie safer **wissen, dass sie gut Funktioniert. Wenn mit dieser Box dasselbe Problem auftritt, empfehlen wir Ihnen, die nachstehende Fehlerliste zu checken.

Kein Ausgangssignal

Wahrscheinliche Grunde Lösung

Lautsprecherkabel Nochmals alle Verbinder anschreiben. SchlieBen Sie neue, betriebsfähige Kabel an Prufen Sie den Zustand der Kabel und Verbinder

Signalunterbrechungen

Wahrscheinliche Grunde Lösung

Schlechte Verbindung Defekte Lautsprecher können Signalunterbrechungen hervorrufen, aber es ist wahrscheinlicher, dass das Problem bei einem Kabel oder Verbinder liegt. Schlieben Sie alle Verbinder erneut an.

Ständiges Brummen, Gerausch oder Summen

Wahrscheinliche Grunde Lösung

Defektes, elektrisches Gerät Ein anhaltendes Gerausch kommt vom Verständner, Mixer, Prozessor in der Beschallungsanlage oder Audioquelle. Prufen Sie, ob ihre Anlage geerdet ist. Suchen Sie nach geräuschvollen Geräten oder elektrischen Teilen. Prufen Sie, ob die Kabel abgeschirmt sind.

TECHNISCHE DATEN

Art. Nr. PD-12A MP3 PD-15A MP3
Ausgangsleistung	200W	250W
Ausgangsleistung (Music)	400W 500W
Empfindlichkeit	122dB	125dB
Frequenzbereich	50-18.000Hz	40-18.000Hz
Eingäng(e) 1x Line/Mic +	1x Mic 2x Line/Mic + 1x	Line
Tiefftern	12"	15"
Abmessungen	585 x 420 x 310 mm	685 x 460 x 400 mm
Gewicht	17kg	22kg
Ref Nr.	178.843	178.846

Keine eigenmächtigen Reparaturen oder Veränderungen am Gerät vornehmen, sonst verfällt jeglicher Garantieanspruch.

Es besteht kein Anrecht auf Garantie bei Unfallen und Schaden, die durch unsachgemassen Gebrauch und Nichtbeachtung der Sicherheits- und Bedienhinweise in dieser Anleitung entstanden sind.

Power Dynamics übernimmt keine Haftung für Sach- und Personenschäden, sowie Folgeschäden, die durch Nichtbeachtung der Warnungen und Sicherheitseinweise entstanden sind.
