Produkttyp	Aktivlautsprecher
Marke	Skytec
Modell	170.310
Gehäusematerial	Polypropylen (geformtes Copolymer)
Schutzgitter	Schweres perforiertes Gitter zum Schutz des Tieftöners
Griffe	Ergonomisch, leichtes Gehäuse für einfachen Transport
Befestigungspunkte	Für Wand- oder Deckenmontage
Basis	Für die Installation in einem Beschallungssystem
Stromversorgung	230 V~ / 50 Hz, Sicherung 16 A
Audioeingänge (Versionen 20 cm/8" und 25 cm/10")	1 Mikrofoneingang, 1 Line-Eingang (CD/DVD), Line-Ausgang zum zweiten Lautsprecher
Audioeingänge (Versionen 30 cm/12" und 38 cm/15")	2 Mikrofoneingänge, 1 Line-Eingang, Line-Ausgang zum zweiten Lautsprecher
Einstellungen (Versionen 20 cm/8" und 25 cm/10")	Mikrofonlautstärke, Line-Lautstärke, Klangregelung
Einstellungen (Versionen 30 cm/12" und 38 cm/15")	Mikrofonlautstärke 1 und 2, Line-Lautstärke, Master-Lautstärke, Bass/Höhen
Gehörschutz	Kann hohen Schalldruck erzeugen, Risiko von Gehörschäden
Stapelung erlaubt	Bis zu 60 kg Belastung
Aufhängung	An zugelassenen, stabilen Halterungen
Vorgesehene Verwendung	Nur für Innenräume, vor Feuchtigkeit geschützt
Wartung und Reinigung	Vor Feuchtigkeit schützen, keine Flüssigkeiten abstellen, vor Reinigung Netzstecker ziehen
Sicherheit	An geerdete Steckdose anschließen, nicht überlasten, außerhalb der Reichweite von Kindern aufbewahren
Reparierbarkeit	Reparaturen nur durch qualifizierte Techniker, keine vom Benutzer austauschbaren Teile
Garantie	Deckt keine Schäden durch unsachgemäße Verwendung
Umwelt	Verpackung recyceln, Gerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgen

Häufig gestellte Fragen - 170.310 Skytec

Was tun bei fehlendem Tonsignal?

Überprüfen Sie alle Verbindungen und ersetzen Sie defekte Kabel. Stellen Sie sicher, dass die Stecker fest sitzen und die Lötstellen intakt sind.

Warum ist der Ton unterbrochen?

Ein unterbrochenes Signal ist oft auf ein beschädigtes Kabel oder einen defekten Stecker zurückzuführen, seltener auf einen defekten Lautsprecher. Überprüfen und ersetzen Sie die Kabel.

Was tun bei Brummen oder ständigem Rauschen?

Dieses Geräusch kommt in der Regel vom Verstärker, Mischpult oder der Quelle. Stellen Sie sicher, dass alle Geräte ordnungsgemäß geerdet sind und die Kabel abgeschirmt sind.

Wie kann ich die Basswiedergabe verbessern?

Überprüfen Sie die Polarität der Lautsprecher: Wenn zwei Lautsprecher zu nah beieinander stehen und falsch angeschlossen sind, können sie die Bassfrequenzen auslöschen. Schließen Sie alle Lautsprecher auf die gleiche Weise mit identischen Kabeln an.

Kann ich den Lautsprecher im Freien verwenden?

Nein, der Lautsprecher ist nur für den Innenbereich konzipiert. Schützen Sie ihn vor Feuchtigkeit, da diese die Lebensdauer verkürzt.

Wie schließe ich mehrere Lautsprecher zusammen an?

Verwenden Sie den Line-Ausgang (Durchschleifausgang) des ersten Lautsprechers, um einen zweiten Aktivlautsprecher anzuschließen. Achten Sie darauf, bei Stapelung die maximale Belastung von 60 kg nicht zu überschreiten.

Welches Netzkabel soll ich verwenden?

Verwenden Sie nur das mitgelieferte Netzkabel oder ein von Skytec empfohlenes Ersatzkabel. Schließen Sie an eine geerdete Steckdose 230 V~ / 50 Hz mit einer Sicherung von 16 A an.

Wie wechsle ich die Sicherung?

Trennen Sie den Lautsprecher vom Netz, bevor Sie die Sicherung überprüfen oder wechseln. Verwenden Sie eine Sicherung desselben Typs und Wertes (16 A).

Kann ich den Lautsprecher selbst reparieren?

Nein, alle Reparaturen müssen von einem qualifizierten Techniker durchgeführt werden. Der Lautsprecher enthält keine vom Benutzer austauschbaren Teile.

Wie reinige ich den Lautsprecher?

Trennen Sie den Lautsprecher vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch. Gießen Sie niemals Flüssigkeit auf den Lautsprecher.

BEDIENUNGSANLEITUNG 170.310 Skytec

PRODUCTEIGENSCHAPPEN

Algemeen

Herzlichen Glückwunsch zum Kauf unserer SkyTec Aktivboxen. Vor der ersten Inbetriebnahmeitte sorgfaltigthese Anleitung durchlesen

FÜR EINEN LANGEN UND SICHEREN BETRIEB BEAuchtEN SIE BITTE FOLGENDE VORSICHTSMASSNAHMIEN:

Gehorschaden:

SkyTec Boxen können sehr hohe Schallpegel erreichen, die bei Publikum, Benutzern und technischem Personal schwere Gehorschaden verursachen können.
Die Boxen nicht überbelasten, um Schaden an den Laufsprechern zu vermeiden.
- Keine offenes Feuer (Kerze, Petroleumlampe) auf oder darüber die Box stellen - FEUERGEFAHR
- Das Gerät nur an eine geerdete und von einer 16A Sicherung geschützte Netzsteckdose (230VAC/50Hz) anschließen.
Die Boxen sind fur Gebrauch in Innenräumen ausgelegt. Bei Benutzung im Freien mussen Maßnahmen getroffen werden, die ein Eindringen von Feuchtigkeit verhindern.
- Bei Nichtbenutzung den Netzstecker abziehen.
Vor Überprüfen oder Auswechseln der Sicherung erst den Netzstecker abziehen.
Die Box nur auf eineEbene, stabile Flache stellen.
- Lautsprecherstative nur auf eine ebene, stabile Fläche stellen und darauf achten, dass die Fuß nicht im Weg stehen.
- Nur Stative benutzen, die für das Gewicht der Boxen ausgelegt sind und nicht mehr Boxen auf ein Stativ setzen, als für das Stativ zugelassen sind.
- Die Boxen können gestapelt werden. Es dürfen jedoch nicht mehr als 60kg Gewicht auf die Box gestellt werden.
Die Boxen konnen aufgehigt werden. Nur kräftige, geprüfte und zugelassene Haken verwenden. Wahrend der Montage darf sich niemand unter dem Arbeitsbereich aufhalten.

• Keine Flüssigkeiten auf die Box stellen und die Box gegen Eindringen von Feuchtigkeit schützen. Feuchtigkeit kann die Lebensdauer der Boxen stark verkurzen.
• Nur zweckdienliche Transportmittel benutzen - Schonen Sie ihren Rücken!!
• Wenn das Gerät so beschädigt ist, dass (Innen-)Teile sightbar sind, damit der Stecker NICT in eine Netzsteckdose gesteckt und das Gerät NICT eingeschaltet werden. Wenden Sie sich in thisem Fall an ihren Fachhandler.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen.
• Nach längerem Nichtgebrauch kann sich Kondenswasser gebildet haben. Lassen Sie die Box erst auf Raumtemperaturkommen, bevor Sie sie in Betriebnehmen.
• Reparaturen dürfen nur von Fachpersonal ausgeführt werden. Die Box enthalt keine vom Benutzer auswechselbaren Teile.
• Das Stromkabel so verlegen, dass niemand darüber fallen kann. Keine Gegenstände auf das Netzkabel stellen.
  Nur die mitgelieferte oder eine von SkyTec vorgeschriebene Ersatznetzschnur benutzen.
  Vor Einschalten der Box erst die Lautstärkeregler ganz herunterfahren.
  Das Gerat außerhalb der Reichweite von Kindern aufstellen

Umweltschutz: Verpackungsmaterial
wann immer möglich recycleln

Entsorgung: Das Gerätarf nicht in den normalen Hausmüll. Bringen Sie es zu einer Sammelstelle, wo ein großer Teil des Geräts recycliert werden kann.

EIGENSCHAFTEN Allgemeines

• Professionelles, starkes Kunststoffgehäuse;
• Ein schweres, perforiertes Gitter schützt den Tieftöner;

• Ergonomische Handgriffe und ein leichtes Gehäuse erleichtern den Transport;

• Befestigungspunkte für Wand- und Deckenmontage;

• Eingebauter Stativeinsatz mit Muttern zum Einbau in Beschallungsanlagen.

Das Gehäuse

Das Gehäuse dieser Lautsprecherserie besteht aus Polypropylencopolymer, das in einem Stück gegessen werden kann, so dass nicht nur die Funktionalität, sondern auch die Ästhetik verbessert wird.

EINGANGSFELD

8''/20cm & 10''/25cm Modell:

1. Mikrofoneingangsverbinder
2. Lautstärkeregler vom Mikrofon
3. Lautstärkeregler vom Line Signal
4. Line Eingang zum Anschluss eines CD-Spielers, DVD Spieler usw.
5. Line-Ausgang für eine 2. Aktivbox
6. Klangregler für das Ausgangssignal

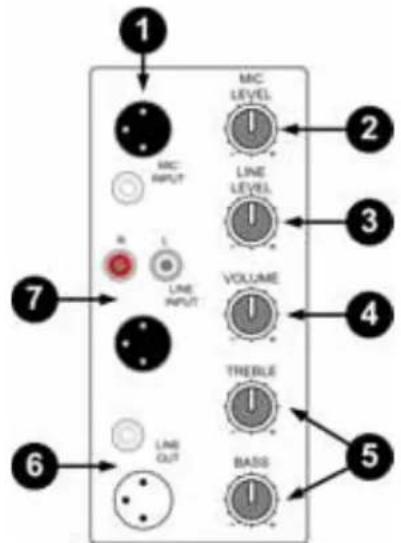

12"/30cm & 15"/38cm Version:

1. Eingangsverbinder fur 2 Mikrofone
2. Lautstärkeregler für die Mikrofone
3. Lautstärkeregler zum Einstellen des Line-Signals
4. Lautstärkeregler zum Einstellen des Mastersignals
5. Bass/Treble Regler zum Einstellen der hohen und tiefen TONE
6. Line-Ausgang fur eine 2. Aktivbox
7. Line Eingang zum Anschluss eines CD-Spielers, DVD Spielers usw.

FEHLERDIAGNOSE

Prufen Sie zuerst, ob eine Box wirklich defekt ist, indem Sie die defekte Box durch eine andere austauschen, von der Sie safer wissen, dass sie gut Funktioniert. Wenn mit dieser Box dasselbe Problem auftritt, empfehlen wir Ihnen, die nachstehende Fehlerliste zu checken.

Kein Ausgangssignal

Wahrscheinliche Grunde Lösung

Lautsprecherkabel Nochmals alle Verbinder anschreiben. Schlieben Sie neue, betriebsfähige Kabel an Überprüfen Sie die Lötanschlüsse. Prufen Sie den Zustand der Kabel und Verbinder

Signalunterbrechungen

Wahrscheinliche Grunde Lösung

Schlechte Verbindung Defekte Laufsprecher konnen Signalunterbrechungen hervorrufen,

aber es ist wahrscheinlicher, dass das Problem bei einem Kabel oder Verbinder liegt. Prufen Sie die Lötanschlüsse.

Ständiges Brummen, Gerausch oder Summen

Wahrscheinliche Grunde Lösung

Defektes, elektrisches Gerät Ein anhaltendes Gerausch kommt vom Veränderer, Mixer, Prozessor in der Beschallungsanlage oder Audioquelle. Prufen Sie, ob ihre Anlage geerdet ist. Suchen Sie nach geräuschvollen Geräten oder elektrischen Teilen. Prufen Sie, ob die Kabel abgeschirmt sind.

Schlechte Wiedergabe der tiefen Frenzen

Wahrscheinliche Grunde Lösung

Falsche Verpolung Wenn zwei Boxen dicht beieinander stehen und verkehrt angeschlossen sind, konnen sich ihre tiefen Frenzen gegenseitig ausschalten. Überprüfen Sie alle Anschlasse und sorgen Sie dazu, dass alle Boxen mit gleichem Kabel gleich angeschlossen sind.

Keine eigenmachtigen Reparaturen oder Veränderungen am Gerät vornehmen, sonst verfällt jeglicher Garantieanspruch. Es besteht kein Anrecht auf Garantie bei Unfälle und Schäden, die durch unsachgemassen Gebrauch und Nichtbeachtung der Sicherheits- und Bedienhinweise in dieser Anleitung entstanden sind.

Tronios übernimmt keine Haftung fur Sach- und Personenschäde, n sowie Folgeschäden, die durch Nichtbeachtung der Warnungen und Sicherheitshinweise entstanden sind

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).
Dieses Produktarf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt fur das Recycling abgegeben werden. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG). Lithiumbatterien und Akkupacks sollenn nur im entladenen Zustand in die Altbatteriesammelgefae be Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen.

Der Entnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Die Spezifikationen sind typisch. Die Werte können leicht von einem Gerät zum anderenändern. Spezifikationen können ohne vorherige Ankündigung geändert werden.

Garantie gilt nicht, wenn Unfälle oder Schäden, durch unsachgemäß Handhabung oder Nichtbeachtung der vorgeschreibenben (einschließlich Warnungen) in thisem Handbuch, entstehen. Trionios BV haftet nicht für Schäden in jeglicher Form, wenn die Vorschriften im Handbuch (zB Warnungen) nicht eingehalten werden. Alle (fehlerhafte) Ware werden während der Garantiezeit immer in der Originalverpackung an den Fachhandlager gesendet.
