GEBRUIKSAANWIJZING Twintalker 4710 Duo Combi Pack TOPCOM

Illustration 1 / Afbeelding 1

Illustration 1 / Abbildung 1 Illustration 2 / Afbeelding 2

Trafinkker 4750 DCP ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴

Illustration 3 / Afbeelding 3
Illustration 3 / Abbildung 3

4 Veiligheidsinstructies 21

4.1 Algemeen 21

4.2 Brandwonden 21

4.3 Letsel 21

4.4 Explosiegevaar 22

4.5 Vergiftigingsgevaar 22

4.6 Regelgeving 22

4.7 Opmerkingen 22

5 Reiniging en onderhoud 22

6 Afvoeren van het toestel (milieu) 23

7 Een PMR-toestel gebruiken 23

8 De verpakking bestaat uit 24

9 Beginnen 24

9.1 De riemclip verwijderen/installeren 24

9.2 Batterijen plaatsen 24

10 Batterijen opladen 25

11 Laadniveau van batterijen 25

12 Beschrijving 26

13 Informatie LCD-display 26

14 De Twintalker 4710 gebruiken 27

14.1 Het toestel in- en uitschakelen (ON/OFF) 27

14.2 Luidsprekervolume afstellen 27

14.3 Een signaal ontvangen 27

14.4 Een signaal zenden 27

14.5 Van kanaal veranderen 28

14.8 Babymonitorfunctie 29

14.9 Oproeptonen 30

14.10 VOX-selectie 30

14.11 Squelch-niveau selecteren 30

14.12 Kanaalscan 31

14.14 Automatisch uitschakelen (APO) 32

14.15 Toetstoon in/uitschakelen 32

14.16 Chronometer 33

14.17 Roger-pieptoon in/uitschakelen 33

14.18 Toetsvergrendeling 33

14.19 Achtergrondlicht weergeven 33

15 Aansluiten van een oortelefoon 34

16 Probleemoplossing 34

17 Technische specificaties 35

18 Onderhoudsadres en hotline-ondersteuning 35

19 Verklaring van conformiteit en fabrikant 35

20 Garantie 36

Hartelijk dank voor het aanschaffen van de UCOM Twintalker 4710. Dit is een radiocommunicatieapparaat met een kort bereik van maximaal 5 km en een laag vermogen. Er zijn geen gebruikskosten, op de minimale kosten na van het opladen van de batterijen. De Twintalker werkt met 8 kanalen. Het apparaat kan worden aangewend in elk land waarin het gebruik is toegestaan, zoals wordt weergegeven op de verpakking en in deze handleiding.

De Twintalker wordt beschermd tegen verticaal vallende waterdruppels wanneer de behuizing 15° wordt gekanteld volgens de IPX2-norm.

2 Gebruiksdoel

Het kan worden gebruikt voor verschillende professionele doeleinden. Bijvoorbeeld: ondersteuning bij kraanwerkzaamheden. Het kan worden gebruikt voor verschillende recreationele doeleinden. Bijvoorbeeld: om contact te houden wanneer u op reis bent in 2 of meer voertuigen of tijdens het fietsen of skieën. Ook kunt u hiermee contact houden met uw kinderen, bv. wanneer zij buiten spelen.

3 CE-markering

De CE-markering op het toestel, de handleiding en de verpakking geeft aan dat het toestel voldoet aan de basiseisen van de R&TTE-richtlijn 1995/5/EG.

4 Veiligheidsinstructies

4.1 Algemeen

Lees de volgende informatie over de veiligheid en een correct gebruik zorgvuldig door. Stel u op de hoogte van alle functies van het toestel. Bewaar deze handleiding op een veilige plaats voor later gebruik.

4.2 Brandwonden

• Raak de antenne niet aan als de afdekking van de antenne is beschadigd, want als een antenne in contact komt met de huid bij het zenden, kan dit leiden tot kleine brandwonden.
• Batterijen kunnen schade aan materiaal veroorzaken, bijvoorbeeld brandplekken, als geleidend materiaal (zoals sieraden, sleutels of kralenkettingen) in aanraking komt met de blootliggende contacten. Het materiaal kan een elektrisch circuit sluiten (kortsluiting) en erg heet worden. Hanteer opgeladen batterijen met zorg, vooral als u deze in een zak, tas of andere houder met metalen voorwerpen plaatst.

4.3 Letsel

• Plaats het toestel niet boven een airbag of in de buurt waar de airbag zich opblaast. Airbags worden met veel kracht opgeblazen. Als een PMR zich bevindt in de radius van de airbag op het moment dat deze wordt geactiveerd, kan het toestel met grote kracht worden weggeslingerd en de inzittenden van het voertuig ernstig verwonden.
• Houd de PMR ten minste 15 centimeter verwijderd van een pacemaker.
• Schakel uw PMR onmiddellijk UIT in geval van interferentie met medische apparatuur.

4.4 Explosiegevaar

• Vervang de batterijen niet in een omgeving waar explosiegevaar bestaat. Bij het installeren of verwijderen van de batterijen kunnen contactvonken ontstaan, die een explosie kunnen veroorzaken.
• Schakel uw PMR uit wanneer u zich bevindt in een omgeving waar explosiegevaar bestaat. Vonken kunnen in een dergelijke omgeving brand of een explosie veroorzaken, met lichamelijk letsel of zelfs de dood tot gevolg.
• Werp batterijen nooit in vuur, aangezien ze dan kunnen ontploffen.

Omgevingen waar explosiegevaar bestaat zijn vaak, maar niet altijd, duidelijk aangegeven. Hieronder vallen brandstoftankruimtes, zoals onderdeks op schepen, overslag- of opslagplaatsen voor brandstof of chemicaliën; omgevingen waar de lucht chemicaliën of deeltjes bevat, zoals graan, stof of metaaldeeltjes; en elke andere omgeving waar u gewoonlijk wordt geadviseerd de motor van uw voertuig uit te schakelen.

4.5 Vergiftigingsgevaar

- Houd batterijen uit de buurt van kleine kinderen.

4.6 Regelgeving

• In bepaalde landen is het verboden om onder het rijden uw PMR te gebruiken. Ga in dit geval aan de kant staan voordat u het toestel gebruikt.
• Schakel uw PMR UIT aan boord van een vliegtuig wanneer u hierom wordt verzocht. Gebruik van de PMR dient in overeenstemming te zijn met de voorschriften van de luchtvaartmaatschappij of de instructies van de bemanning.
• Schakel uw PMR UIT op plaatsen waar waarschuwingsbordjes u vragen dit te doen. Ziekenhuizen of gezondheidscentra kunnen apparaten gebruiken die gevoelig zijn voor van buitenaf komende radiofrequentie-signalen.
• Het vervangen of wijzigen van de antenne kan de PMR-radiospecificaties beïnvloeden en inbreuk maken op de CE-voorschriften. Niet-goedgekeurde antennes kunnen ook de radio beschadigen.

4.7 Opmerkingen

• Raak de antenne niet aan tijdens het zenden; dit kan het bereik beïnvloeden.
• Verwijder de batterijen als u het toestel langere tijd niet gebruikt.

5 Reiniging en onderhoud

• Reinig het toestel met een vochtige doek. Gebruik hiervoor alleen water. Gebruik geen reinigings- of oplosmiddelen op het toestel; deze kunnen de behuizing beschadigen en naar binnen lekken, wat kan leiden tot blijvende beschadigingen.
• Gebruik een droge, pluisvrije doek om de batterijcontacten te reinigen.
• Schakel het toestel direct uit en verwijder de batterijen wanneer het toestel nat is geworden. Droog het batterijvak met een zachte doek om mogelijke waterschade tot een minimum te beperken. Laat het afdekplaatje van het batterijvak een nacht lang open of totdat het volledig droog is. Gebruik het toestel niet voordat dit volledig droog is.

6 Afvoeren van het toestel (milieu)

Op het einde van de levenscyclus van het product mag u dit product niet met het normale huishoudelijke afval weggooien, maar moet u het naar een inzamelpunt brengen voor de recyclage van elektrische en elektronische apparatuur. Dit wordt aangeduid door het symbool op het product, in de handleiding en/of op de verpakking.

Sommige materialen van het product kunnen worden hergebruikt als u ze naar een inzamelpunt brengt. Door onderdelen of grondstoffen van gebruikte producten te hergebruiken, levert u een belangrijke bijdrage aan de bescherming van het milieu. Wend u tot uw plaatselijke overheid voor meer informatie over de inzamelpunten in uw buurt.

7 Een PMR-toestel gebruiken

Om met andere PMR-toestellen te kunnen communiceren, dienen deze allemaal op hetzelfde kanaal te zijn afgestemd en zich binnen het ontvangstbereik te bevinden (tot max. 5 km in open veld). Aangezien deze toestellen vrij toegankelijke frequentiebanden gebruiken (kanalen), delen alle werkende toestellen dezelfde kanalen (8 kanalen in totaal). Privacy is daarom niet gegarandeerd. Iedereen met een PMR die op uw kanaal is afgestemd, kan het gesprek afluisteren. Druk op de PTT-toets ⑬ als u wilt communiceren (een spraaksignaal uitzenden).

Zodra deze toets wordt ingedrukt, wordt de zend-modus van het toestel ingeschakeld en kunt u in de microfoon spreken. Alle andere PMR-toestellen binnen het uitzendbereik, die op hetzelfde kanaal staan afgestemd en in de standby-modus (niet zenden) staan, kunnen uw bericht horen. U moet wachten totdat uw gesprekspartner stopt met zenden voordat u kunt antwoorden. Na het zenden zal het toestel een geluidssignaal laten horen als het Rogersignaal is ingeschakeld (zie hoofdstuk 14.17). U hoeft enkel de PTT-toets ⑬ in te drukken en in de microfoon te spreken om te antwoorden.

Als 2 of meer gebruikers de PTT-toets 1tegelijkertijd indrukken, ontvangt de ontvanger enkel het sterkste signaal, waarbij alle andere signalen worden geblokkeerd. Zend daarom alleen uit (door op de PTT-toets 1te drukken) als het kanaal vrij is.

8 De verpakking bestaat uit

• 2 x Twintalker 4710
• 2 x riemclip
• 1 x Duo-oplader
• 1 x Stroomadapter
  • 2 x NiMH (3 x AAA) batterijpak
• 2 x Oortelefoon met microfoon en PTT-toets
• Gebruikshandleiding
  • Kaart met onderhoudsadres en hotline

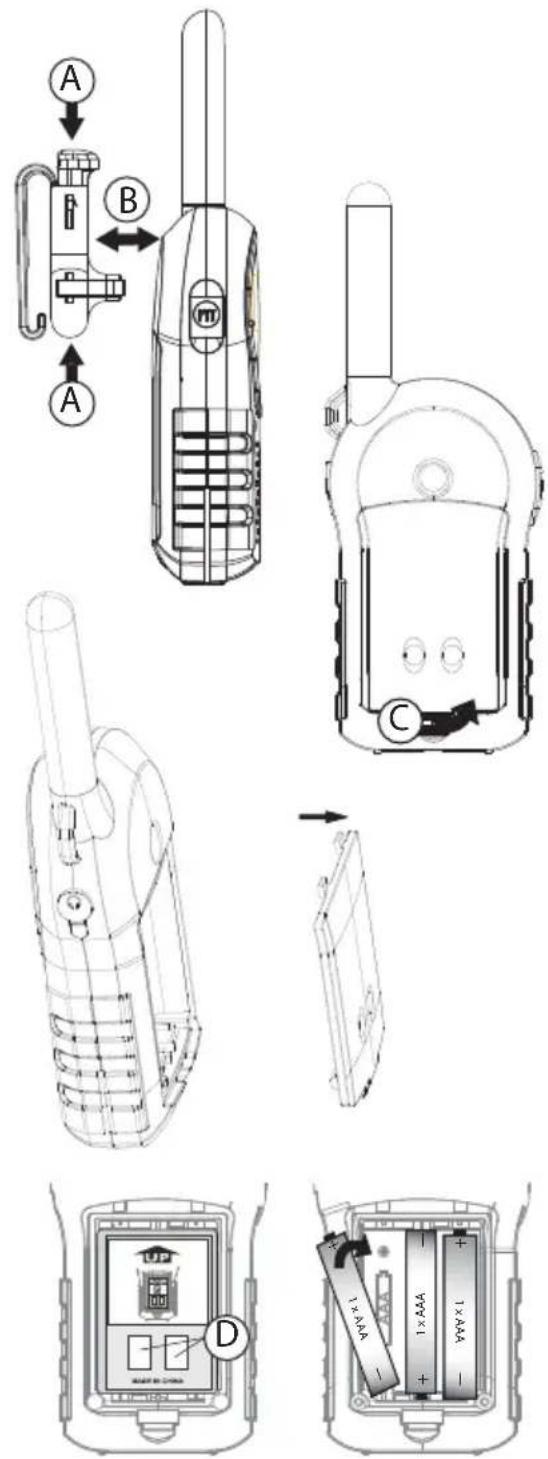

9 Beginnen

9.1 De riemclip verwijderen/ installeren

1. Lijn de pin uit met het gat aan de achterzijde om de riemclip te installeren. Duw voorzichtig totdat deze in positie klikt.
2. Duw op de riemclip (A) terwijl u de clip van het toestel (B) af trekt om de riemclip van het toestel te verwijderen

9.2 Batterijen plaatsen

1. Verwijder de riemclip (zie hoofdstuk 9.1.2).
2. Trek aan de lip van het batterijdeksel (C) en verwijder het deksel voorzichtig.
3. Installeer het oplaadbare batterijpak volgens de aangegeven polariteit. De metalen contactpunten (D) moeten vanaf de radio naar buiten wijzen om contact te maken met het batterijdeksel. Of installeer 3 'AAA' alkaline of oplaadbare batterijen volgens de getoonde polariteit.
4. Breng het batterijdeksel en de riemclip weer aan (zie hoofdstuk 9.1.1).

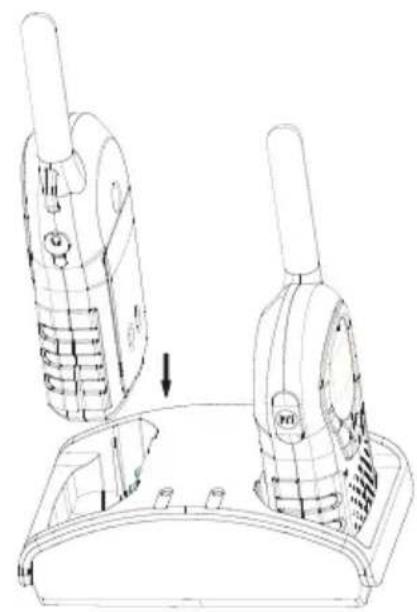

10 Batterijen opladen

Als het NiMH-batterijpak is geïnstalleerd, kunt u het toestel gemakkelijk opladen door het in de bureaulader te plaatsen.

1. Plaats de bureaulader op een vlak oppervlak.

2. Steek de bijgeleverde adapter in het stopcontact. Let op de genoemde spanning en vergelijk deze met de indicaties van het elektriciteitsnet. Sluit de laagspanningsstekker op het uiteinde van de kabel aan op de connector 31 aan de achterzijde van de bureaulader.

3. Plaats de PMR in de lader zoals aangegeven.

4. Het laad-LED gaat branden als het toestel juist is geplaatst en aan het laden is.

Het volledig laden van de batterijen duurt ongeveer 12 tot 14 uur. Het wordt niet weergegeven op de display als de batterijen worden opgeladen.

Het toestel kan ook werken met 3 x AAA NiMH-batterijen of met 3 x AAA alkalinebatterijen.

3 x AAA batterijen kunnen niet worden opgeladen met de lader.

11 Laadniveau van batterijen

Het LAADNIVEAU van de batterijen wordt aangegeven door het aantal vierkantjes in het BATTERIJ-pictogram op de LCD-display.

8:38 SQL

• Batterij vol
• Batterij 2/3 geladen
• Batterij 1/3 geladen
• Batterij leeg

Er klinkt een geluidssignaal als het laadniveau van de batterijen erg laag is.

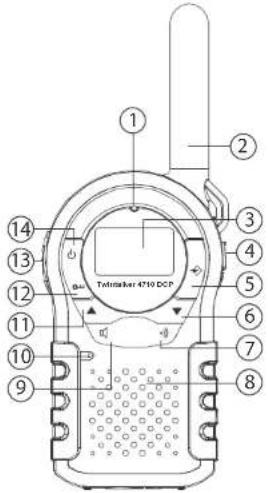

12 Beschrijving

Zie de gevouwen voorpagina - afb. 1

1. TX-LED

- Brandt tijdens het zenden

1. Antenne

2. LCD-display

3. Connector van oortelefoon

4. MENU-toets

- Selecteer het instelmenu

1. OMLAAG-toets

- Verlaagt het luidsprekervolume

- Selecteert het vorige menu-onderdeel

1. OPROEP-toets

13 Informatie LCD-display

Zie de gevouwen voorpagina - afb. 2

1. Pictogram Babymonitor

2. VOX-pictogram

3. CTCSS-code

4. Pictogram Toetstoon

5. Pictogram Chronometer

6. Pictogram Automatisch uitschakelen

7. Pictogram Roger piep-toon

8. Volumepictogram

9. Pictogram Toetsenbordvergrendeling

10. Indicatie squelch-niveau

11. Pictogram Oproeptoon

12. a. Scanpictogram

b. Dubbele scanpictogram

1. Indicatie kanaalnummer / volumeniveau

2. Indicatie batterijniveau

3. RX-pictogram

- Weergegeven bij ontvangst

1. TX-pictogram

- Weergegeven bij verzending

1. Luidspreker

2. SCAN/MONITOR-toets

3. Microfoon

4. OMHOOG-toets

- Verhoogt het luidsprekervolume

- Selecteert het volgende menu-onderdeel

1. Vergrendeltoets

2. PUSH TO TALK-toets PTT

3. AAN/UIT-toets

14 De Twintalker 4710 gebruiken

14.1 Het toestel in- en uitschakelen (ON/OFF)

- Houd de -toets 2 sedenden ingedrukt. Het toestel zal gaan "piepen" en de LCD-display zal het huidige kanaal weergeven.

Uitschakelen:

- Houd de -toets 2 sedenden ingedrukt. Het toestel zal gaan "piepen" en de LCD-display zal zwart worden.

14.2 Luidsprekervolume afstellen

16 VOL

- Druk op de -toets in delstandby-modus om het luidsprekervolume te verhogen. Het volumeniveau wordt weergegeven.

- Druk op de -toets om het luidsprekervolume te verhogen.

14.3 Een signaal ontvangen

Het toestel is voortdurend in de ONTVANGST-modus wanneer het AAN staat en niet aan het zenden is.

Andere mensen die uw signaal willen ontvangen, moeten op hetzelfde kanaal zitten en dezelfde CTCSS-code hebben ingesteld als u. (zie hoofdstuk 14.5 en 14.6)

14.4 Een signaal zenden

8 38 SQL

- Houd de PTT-toets ⑬ ingedrukt om te ZENDEN. Het TX-symbol wordt weergegeven.

- Houd het toestel verticaal met de MICROFOON 10 cm van de mond en spreek in de microfoon.

- Laat de PTT-toets los als u stopt met zenden.

Gebruik de monitorfunctie om de kanaalactiviteit te controleren (zie hoofdstuk 14.7). De maximale zendtijd is beperkt tot 1 minuut. Houd de PTT-toets ingedrukt om weer te zenden.

14.5 Van kanaal veranderen

8 38

• Druk eenmaal op de -toets, het huidige kanaalnummer knippert op de display.
  • Druk op de -toets ⑪ of op de ▼ toets on van kanaal te veranderen.
• Druk op de PTT-toets ⑬ om te bevestigen en terug te keren naar de standby-modus.

Als er binnen 5 seconden geen toets ingedrukt wordt, keert het toestel terug naar de standby-modus.

De 2 tekens tellende CTCSS-code komt overeen met een specifieke toonfrequentie die de radio uitzendt. Twee gebruikers die hetzelfde kanaal en dezelfde CTCSS hebben ingesteld, kunnen elkaar horen. Ze kunnen niemand anders op het kanaal horen, tenzij de andere radio's precies dezelfde CTCSS-code hebben ingesteld. De Twintalker 4710 beschikt over 38 CTCSS-codes.

8 38

• Druk tweemaal op de -toets, de huidige CTCSS-code knippert op de display.
• Druk op de -toets of opide -toets ▼om van code te veranderen.
• Druk op de PTT-toets ⑬ om te bevestigen en terug te keren naar de standby-modus.

• Elke PMR die is afgestemd op hetzelfde kanaal, kan het gesprek ontvangen en meeluisteren, ook wanneer de ander een CTCSS-code gebruikt.
• Stel de code in op "0" om de CTCSS-code uit te schakelen.

14.7 Monitor

U kunt de monitorfunctie gebruiken om op het huidige kanaal te zoeken naar zwakkere signalen.

• Houd de -toets ingedrukt om kanaalbewaking in te schakelen.
• Laat de -toets los op te stoppen met bewaken.

14.8 Babymonitorfunctie

Een van de eenheden kan worden ingesteld als babymonitor De radio zal een signaal sturen als het wordt geactiveerd door een huilende baby of een ander geluid in de kamer (VOX).

De PMR zal niet langer signalen kunnen ontvangen om te voorkomen dat uw baby tijdens de slaap wordt gestoord.

De andere PMR moet worden ingesteld op hetzelfde kanaal en dezelfde CTCSS-code om het signaal te kunnen ontvangen van de babymonitor.

De PMR als babymonitor instellen:

In de babymonitor-modus zijn verschillende functies uitgeschakeld (behalve Toetsvergrendeling, Menu en Aan/Uit). Alle functies kunnen weer worden gebruikt als de babymonitor-modus is uitgeschakeld.

Baby 3

- Druk driemaal op de -toets, de huidige Baby Vox-instellingen knipperen in de display en het BABY-pictogram wordt weergegeven.

- Druk op de -toets om de BABYMONITOR-functie IN te schakelen. Gebruik de -toets 11 en de -toets om het VOX-gevoeligheidsniveau (1 - 3) te selecteren dat wordt weergegeven.

- Druk op de PTT-toets ⑬ om te bevestigen en terug te keren naar de standby-modus.

De babymonitor uitschakelen:

Baby OF

- Druk in de standby-modus driemaal op de -toets, de ⑤ huidige Baby Vox-instellingen knipperen in de display en het BABY-pictogram wordt weergegeven.

- Druk op de ▼-toets ⑥ totdat OF in de display verschijnt om de babymonitor uit te schakelen.

- Druk op de PTT-toets ⑬ om te bevestigen en terug te keren naar de standby-modus.

Als er op de babymonitor-modus per ongeluk een oortelefoon wordt aangesloten, dan wordt deze modus uitgeschakeld door op de PTT-toets te drukken.

14.9 Oproeptonen

Met een oproeptoon laat u anderen weten dat u wilt praten.

14.9.1 De oproeptoon instellen

De Twintalker 4710 is voorzien van 10 oproeptonen

10 Mo VOL APO

• Druk viermaal op de -toets, wordt weergegeven.
• Druk op de -toets ⑪ of op de -toets o⑩ van oproeptoon te veranderen. Selecteer OF om alle oproeptonen uit te schakelen.
• Druk op de PTT-toets ⑬ om te bevestigen en terug te keren naar de standby-modus.

14.9.2 Een oproeptoon zenden

Druk kort op de •toets . De7oproeptoon wordt gedurende 3 seconden op het ingestelde kanaal uitgezonden.

14.10 VOX-selectie

De PMR is in staat spraakgestuurd (VOX) te zenden. In de VOX-modus zendt de radio een signaal uit als hij wordt geactiveerd door uw stem of een ander geluid in de omgeving. De VOX-modus wordt niet aangeraden als u van plan bent de radio in een lawaaierige of winderige omgeving te gebruiken.

• Bij gebruik van de PMR met de bijgeleverde oortelefoon (zie hoofdstuk 15), zal de VOX-functie worden uitgeschakeld zodra u de connector van de oortelefoon insteekt.
• De VOX-modus zal worden uitgeschakeld als u op de PTT-toets drukt. ⑬

OF I VOX

• Druk vijfmaal op de -toets, de huidige VOX-instellingen knipperen in de display en het VOX-pictogram wordt weergegeven.
• Druk op de -toets om de VOX-functie IN te schakelen.

Druk nogmaals op de -toets om het VOX-gevoeligheidsniveau in te stellen tussen 1 en 3. Druk op de toets ⑥ totdat OF in de display verschijnt om VOX UIT te schakelen

- Druk op de PTT-toets ⑬ om te bevestigen en terug te keren naar de standby-modus.

14.11 Squelch-niveau selecteren

De afstelbare squelch stelt u in staat om de gevoeligheid van de radio te optimaliseren. U kunt de gevoeligheid verhogen en zwakkere signalen ontvangen.

Er zijn 4 afnemende gevoeligheidsniveaus. 1 is het meest gevoelige, voor het waarnemen van de zwakste signalen. 4 is het minst gevoelige, voor het waarnemen van alleen de sterkere signalen en voor het uitschakelen van interferentie van zwakkere signalen.

Bij hogere gevoeligheidsinstellingen is het normaal dat u af en toe statische ruis op de achtergrond hoort.

4 SQL

• Druk zesmaal op de -toets, het huidige squelch-niveau knippert op de display.
• Druk op de -toets of op de -toets om van soquelch-niveau te veranderen.
• Druk op de PTT-toets ⑬ om te bevestigen en terug te keren naar de standby-modus.

14.12 Kanaalscan

De functie KANAALSCAN zoekt in een eindeloze lus naar actieve signalen, waaronder CTCSS-codes, op kanaal 1 tot 8.

• Bij het activeren van de functie kanaalscan met uw CTCSS-code ingesteld op "0", zal de PMR zoeken naar alle signalen (met of zonder CTCSS-code).
• Bij het activeren van de functie kanaalscan met een CTCSS-code (1 – 38), zal de PMR alleen zoeken naar signalen met een CTCSS-code. Een signaal zonder CTCSS-code zal worden genegeerd.

6 --

• Druk kort op de -toets om defunctie kanaalscan te activeren. Het pictogram kanaalscan wordt weergegeven.
• Als er een actief signaal (een van de 8 kanalen) wordt waargenomen, drukt u op de PTT-toets ⑬ om het kanaal vast te leggen en om te communiceren over het actieve kanaal. Als u niet op de PTT-toets ⑭ drukt, zal de functie kanaalscan na 5 seconden opnieuw starten.
• Druk op de -toets of oplde -toets om het huidige kanaal te omzeilen en verder te gaan met het zoeken naar een ander actief kanaal.
• Druk kort op de -toets om de functie kanaalscan uit te schakelen.

In standby is de PMR ingesteld op één ingesteld kanaal met een CTCSS-code. De PMR ontvangt enkel signalen die op hetzelfde kanaal en met dezelfde CTCSS-code worden verzonden.

De functie Dual Channel Monitor stelt u in staat een tweede kanaal met CTCSS-code te monitoren.

OF

5 32

• Druk zevenmaal op de -toets, het pictogram dual channel-scan verschijnt in de display.
• Druk op de -toets of op de -toets om van kanaal te veranderen.
• Druk op -toets om de5kanaalkeuze te bevestigen en naar CTCSS SUB-CHANNEL SELECTION te gaan.
• Druk op de -toets of op de -toets om van OTCSS-code te veranderen.
• Druk op de PTT-toets ⑬ om te bevestigen en terug te keren naar de standby-modus.

Druk zevenmaal op de -toets om5de functie uit te schakelen. Druk vervolgens op de ▲-toets ⑪ of op de ▼-toets ⑥ totdat "OF" wordt weergegeven.

Als de functie Dual Channel Monitor is ingeschakeld, schakelt de PMR opeenvolgend tussen het standby-kanaal + CTCSS en het Dual Channel + CTCSS.

Als er activiteit gaande is op Dual Channel + CTCSS, zal het actieve kanaal worden weergegeven gedurende 5 seconden na afloop van de activiteit. Binnen deze periode kunt u antwoorden op de zending.

14.14 Automatisch uitschakelen (APO)

Om energie te besparen, kunt u de functie Automatisch uitschakelen activeren. Wanneer u vergeten bent om het toestel uit te schakelen, zal het na de ingestelde tijd automatisch uitschakelen.

12 hr APO

• Druk achtmaal op de -toets, de huidige uitschakeltijd knippert op de display.
• Druk op de -toets of op de -toets om van tijd(1 – 12 uur) te veranderen. Selecteer "OF" om de APO-functie uit te schakelen.
• Druk op de PTT-toets ⑬ om te bevestigen en terug te keren naar de standby-modus.

14.15 Toetstoon in/uitschakelen

U hoort een korte pieptoon bij het indrukken van een toets.

On ON

• Druk negenmaal op de -toets, de huidige toetstoon knippert op de display.
• Druk op de -toets of op de -toets om de toetstoon in te schakelen (ON) of uit te schakelen (OF).
• Druk op de PTT-toets ⑬ om te bevestigen en terug te keren naar de standby-modus.

14.16 Chronometer

De Twintalker 4710 is voorzien van een chronometerfunctie (mm:ss).

00:00

• Druk tienmaal op de -toets . De teller wordt weergegeven.
• Druk op de -toets om te beginnen met tellen.
• Druk nogmaals op de -toets om 1d stoppen met tellen en het tijdsverloop te bekijken. De teller continu op de achtergrond. Druk op de -toets om te beginnen met tellen.
• Druk op de -toets om de teller te resetten als deze is gestopt.

Nadat deze functie is geselecteerd en ook na het resetten van de teller, moet de meting binnen 5 seconden worden gestart. Zo niet, dan zal het toestel weer in standby gaan staan.

14.17 Roger-pieptoon in/uitschakelen

Nadat u de PTT-toets ⑬ hebt losgelaten, zendt het toestel een Roger-pieptoon uit om te bevestigen dat u klaar bent met praten.

• Druk elfmaal op de -toets, het huldige Rogergeluidsignaal knippert op de display.
• Druk op de -toets of opilde -toets om het Roger-geluidsignaal in te schakelen (ON) of uit te schakelen (OF).
• Druk op de PTT-toets ⑬ om te bevestigen en terug te keren naar de standby-modus.

14.18 Toetsvergrendeling

838 Key

• Houd de -toets gedurende 3 seconden ingedrukt om de toetsvergrendelingsmodus in te schakelen. Het pictogram TOETSVERGRENDELING verschijnt op het LCD-scherm.
• Druk opnieuw op de -toets en houd deze ingedrukt om de TOETSVERGRENDELING uit te schakelen.

De toetsvergrendeling is niet van toepassing op de -toets, de 9 - toets 1en de PTT-toets. 13

14.19 Achtergrondlicht weergeven

Om de achtergrondverlichting van de LCD-display te activeren, drukt u op een willekeurige toets, behalve op de PTT-toets (of de -toets . ⑦

De LCD-achtergrondverlichting zal gedurende 5 seconden oplichten.

15 Aansluiten van een oortelefoon

De Twintalker 4710 kan worden gebruikt bij de bijgesloten oortelefoon.

De aansluiting bevindt zich onder het rubberen beschermflapje aan de rechterkant van het toestel 4

Verwijder het rubberen beschermkapje om de aansluiting vrij te maken om de oortelefoon aan te sluiten.

Steek de juiste stekker in de aansluiting (2,5 mm stekkerbus).

De kleine toets op de oortelefoon heeft dezelfde functie als de PTT-toets ⑬ van het toestel. Bij gebruik van de PTT-toets op de oortelefoon, moet u ook de microfoon op de oortelefoon gebruiken.

Sluit geen andere oortelefoons aan. Dit kan uw toestel beschadigen.

16 Probleemoplossing

Geen stroom Maak de contactpunten van de batterijen schoon met een zachte doek. Vervang de batterijen.
Geen verzending	Controleer of de PTT-toets volledig is ingedrukt voordat u gaat praten. Controleer de kanaalactiviteit en schakel over naar een ander kanaal als het huidige kanaal wordt gebruikt.
Geen ontvangst Controleer het luidsprekervolume. Controleer of u binnen bereik van de zender bent en ga desnoods op een andere plaats staan.
Beperkt bereik en ruis tijdens het verzenden	Het praatbereik is afhankelijk van het terrein. Stalen constructies, betonnen gebouwen of gebruik in voertuigen kunnen een slecht bereik geven. Probeer zo veel mogelijk obstakels te vermijden en communiceer in een duidelijk gezichtsveld. Ga op een andere plaats staan.
Interferentie De ontvanger en zender staan te dicht bij elkaar. De minimale afstand tussen 2 toestellen is 1,5 m.

17 Technische specificaties

KanalenSubcodeFrequentieBereikBatterijenZendvermogenModulatietypeKanaalscheidingDubbele laadadapter

8CTCSS 38446.00625 MHz – 446.09375 MHzTot 5 km (open veld)3 x AAA alkaline of NiMH oplaadbaar=< 500 mW ERPFM – F3E12,5 kHzIngang: 230 V AC / 50 HzUitgang: 9 V DC / 200 mA

Channel Frequency Chart: CT			CSS Code Chart
Channel	Frequency	(MHz)	Code Frequency (Hz)	Code Freq. (Hz)	Code Freq. (Hz)	Code Freq. (Hz)	Code Freq. (Hz)
1 446	00625	0 Disabled	10 94,8	20 131,8	30 186,2
2 446	01875	1 67,0	11 97,4	21 136,5	31 192,8
3 446	03125	2 71,9	12 100,0	22 141,3	32 203	5
4 446	04375	3 74,4	13 103,5	23 146,2	33 210	7
5 446	05625	4 77,0	14 107,2	24 151,4	34 218	1
6 446	06875	5 79,7	15 110,9	25 156,7	35 225	7
7 446	08125	6 82,5	16 114,8	26 162,2	36 233	6
8 446	09375	7 85,4	17 118,8	27 167,9	37 241	8
			8 88,5	18 123,0	28 173,8	38 250,3
			9 91,5	19 127,3	29 179,9

18 Onderhoudsadres en hotline-ondersteuning

De onderhoudsadressen staan op de extra onderhoudskaart die deel uit maakt van de verpakking of die u kunt vinden op www.ucom.be

19 Verklaring van conformiteit en fabrikant

Topcom Europe nv

Grauwmeer 17

3001 Heverlee

België

De verklaring van conformiteit staat op de laatste pagina van deze gebruikshandleiding.

20 Garantie

20.1 Garantieperiode

Op de Ucom-toestellen wordt een garantie van 36 maanden verleend. De garantieperiode begint op de dag waarop het nieuwe toestel wordt gekocht. Kleine onderdelen of defecten die een verwaarloosbaar effect hebben op de werking of waarde van het toestel worden niet gedekt door de garantie.

De garantie moet worden bewezen door overlegging van het aankoopbewijs waarop de datum van aankoop en het toesteltype staan aangegeven.

20.2 Afwikkeling van garantieclaims

Een defect toestel moet, samen met een geldig aankoopbewijs en de ingevulde retourfiche, worden teruggestuurd naar een officieel erkende hersteldienst. Als het toestel tijdens de garantieperiode een defect vertoont, zal de hersteldienst eventuele defecten te wijten aan materiaal- of productiefouten gratis herstellen.

De hersteldienst zal naar eigen goeddunken haar garantieverplichtingen vervullen door defecte toestellen of onderdelen van defecte toestellen te herstellen of te vervangen. In het geval van vervanging kunnen de kleur en het model verschillend zijn van het oorspronkelijk gekochte toestel.

De oorspronkelijke aankoopdatum is bepalend voor het begin van de garantieperiode. De garantieperiode wordt niet verlengd als het toestel wordt vervangen of hersteld door de officieel erkende hersteldienst.

20.3 Garantiebeperkingen

Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en schade te wijten aan het gebruik van niet-originele onderdelen of accessoires, worden niet gedekt door de garantie.

De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem, water en brand, noch enige transportschade.

Er kan geen aanspraak worden gemaakt op garantie als het serienummer op de eenheden is veranderd, verwijderd of onleesbaar gemaakt.

1 l n t r o d u c t i o n

2 Utilisation 39

3 Marque CE 39
