GEBRUIKSAANWIJZING BoomBoom 93 MARMITEK

GEBRUIKSAANWIJZING 83

1 Table of contents

1 Inhoudsopgave 83
2 Veiligheidsinstructies 84
3 Uw product 85
3.1 Introductie 85
3.2 Inhoud van de verpakking 86
3.3 Overzicht van het product 86
3.4 Led status 88
4 Aandeslag 88
4.1 Aansluten op uw geluidsinstallatie 88

4.1.1 Analoog 88
4.1.2 Digital 89

4.2 Voeding 89
4.3 Koppelen 89

4.3.1 Koppelen | Eerste smartphone 90
4.3.2 Koppelen | Tot 8 smartphones.. 90

4.4 Verbinden 90

4.4.1 Multipair Partymode 91
4.4.2 Secure Simple Pairing (SSP) met NFC 91
4.4.3 aptX en aptX Low latency 91

4.5 Muziek afspelen 92

4.5.1 Vanaf een smartphone 92
4.5.2 Vanaf wee smartphones 92

4.6 Standby 92
4.7 In- en uitschakelen 92

5 Productinformationatie 93
5.1 Technische specifications 93
6 Veelgesteldevragen (FAQs) 94
7 Kennisgeving 97
7.1 Verklaring van overeenstemming 97
7.2 Recycling 98
7.3 Auteursrechten 98

2 Veiligheidsinstructies

Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat gaat gebruiken en bewaar deze gebruiksaanwijzing om deze indien nodig te konnen raadplegen.

• Uitsluitend voor gebruik binnenshuis.
• Gebruik het product Niet in een vochtige omgeving of nabij water.
• Stel het product Niet bloot aan extreem hoge of lage temperaturen, sterke Lichtbronnen of direct zonlicht.
• Dit product is geen spelelgoed. Buiten bereik van kinderen houden.
• Sluit de voedingsadapter pas op hetlichtnet aan als u zeker weet dat de netspanning overeenkomt met de waarde op de typeplaatjes.
• Sluit een voedingsadapter nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.
  Maak de behuizing van het product Niet open; de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat.
• Laat reparatie of service alleen over aan deskundig personeel.
  Haal de AC/DC voedingsadapter uit het stopcontact wanneer u het apparaat langerearend Niet gebruikt.
  Bij oneigenlijk gebruik, selbst aangebrachte veranderingen of reparations,kommen alle garantiebepalingen te verrallen.
  Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoort het product is bestemd.
  Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.

3 Uw product

3.1 Introductie

Gefeliciteerd met de aankoop van de Marmitek BoomBoom 93. Met deze Bluetooth muziekontvanger kutu de muziek van een geluidsbron voorzien van Bluetooth technologie (bijv. smartphone, tablet of PC/laptop met Bluetooth dongle) draadloos doorsturen maar uw geluidsinstallatie. In dit verdere document zullen we smartphone gebruiken wanner er spreke is van een geluidsbron. U kut verwolgens uw muziek via de smartphone regelen zonder dat u maar uw geluidsinstallatie hoeft te lopen.

De BoomBoom 93 ondersteunt:

SBC
- aptX en aptX Low Latency
NFC

De BoomBoom 93 kan 8 gekoppelde smartphones onthouden en met 2 smartphones geleiktijdig verbonden zijn: Multipair Partymode. De Marmitek BoomBoom 93 heeft voldoende bereik om muziek indezelfde of aansluitende ruimte te regelen.

Marmitek BoomBoom 93 aptX Bluetooth muziek ontvanger :

• Beluister muziek of internetradio vanaf je smartphone/tablet op je audio installmentie, draadloos.
• Geschikt voor alle Bluetooth® geluidsbronnen zoals iPhone, Android phones, iPad etc.
• Stream muziek via Bluetooth maar een geluidsinstallatie.
• Snelle schakeling:tussen max. 2 verbonden smartphones: Multipair Partymode.
• Luister maar muziek van een hoge kwaliteit door aptX®, aptX Low Latency® en digitale optische audio-uitgang.
• Werkt met elke audioinstallatie, sounddock, etc. met analoge of digitale lijningang.
• Beschikt over NFC Quick link om snel en eenvoudig te koppelen en te verbinden.

3.2 Inhoud van de verpakking

A. 1x BoomBoom 93
B. 1x Micro USB voedingskabel
C. 1x USB voedingsadapter
D. 1 × Mini-jack verloopkabel
E. 1x Mini-jack kabel
F. 1x Gebruiksaanwijzing

3.3 Overzicht van het product

Aansluiting voor de micro USB voedingskabel

TOSLINK aansluiting

Switch optisch/analoog

Micro USB voedingskabel

Met deze kabel=kunt u de BoomBoom 93 van voeding voorzien.

USB voedingsadapter

Sluit B op A aan en voorzie de BoomBoom 93 van voeding.

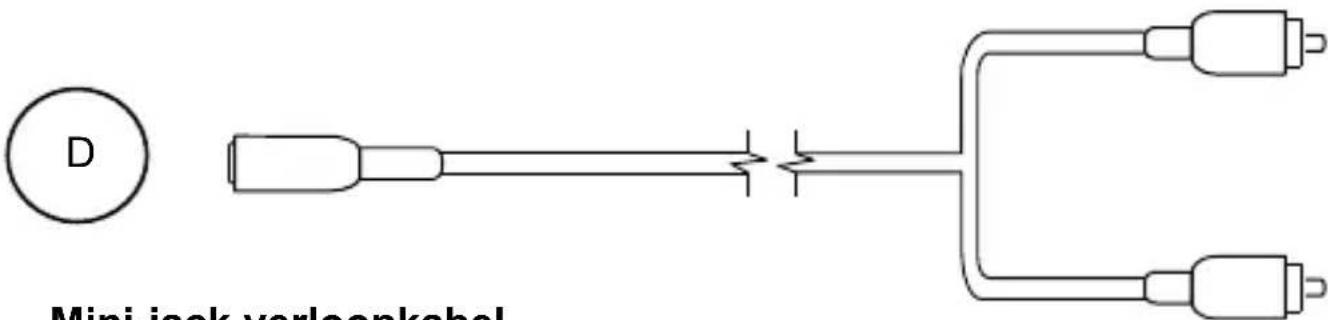

Mini-jack verloopkabel

Met deze kabel=kunt u de BoomBoom 93 aansluiten op de audio ingang (rechts-links) van uw tv of geluidsinstallatie.

Mini-jack kabel

Deze kabel gaat in de audio output van de BoomBoom 93 en daarna verbinden met D.

3.4 Led status

Led status	Omschrijving
Blauwe led knippert	Koppel modus
Blauwe led continue aan	Verbonden
Groene led knippert	aptX verbinding
Groene led continue aan	aptX Low latency verbinding

4 Aan de slag

Voor u het product in gebruik kunt nemen要去en de volgende stappen onndernomen worden:

• Sluit de BoomBoom 93 aan op uw geluidsinstallatie
• Voorzie de BoomBoom 93 van voeding
• Zet de BoomBoom 93 aan
• Koppel de BoomBoom 93 met een smartphone met Bluetooth
  Genieten maar!

We zullen dit nu stap voor stap aan u uitleggen.

4.1 Aansluiten op uw geluidsinstallatie

U kunt de Marmitek BoomBoom 93 op twee manieren aansluten ANALOG of DIGITAAL.

4.1.1 Analoog

• Docking speaker/radio/cd speler : Gebruik de mini-jack kabel (E) om de BoomBoom 93 (audio output) met een dockingspeaker of radio/cd speler te verbinden (audio input: AUX IN)
• Geluidsinstallatie: Gebruik de mini-jack verloopkabel (D) om de BoomBoom 93 (audio output) met uw geluidsinstallatie (AUX IN tulp; Cinch, RCA) te verbinden. Raadpleeg de handleiding van uw geluidsinstallatie hoe u dit=kunt doeon. Zet verzolgens de schakelaar:tussen de optische aansluiting en de analoge aansluiting aanr de analoge aansluiting.

4.1.2 Digital

Wonneer u de BoomBoom 93 digitaal aan wilt sluiten zult u要去en beschikken over een TOSLINK kabel. Deze is nicht meegeleverd

• Sluit een kant van de TOSLINK kabel aan op de optische uitgang van de BoomBoom 93 en de andere kant op de digitale audio ingang (TOSLINK) van uw geluidsinstallatie. Raadpleeg de handleiding van uw geluidsinstallatie hoe u dit kurzlopen.

Zet verwolgens de schakelaar:tussen de optische aansluiting en de analoge aansluitingaar de optische aansluiting.

4.2 Voeding

Sluit de Micro USB voedingskabel (B) aan op de BoomBoom 93 (power connection) en op de USB voedingsadapter (C). Stop de USB voedingsadapter in het stopcontact. De led knippert langzaam blauw. De BoomBoom 93 is klaar om te koppelen met uw smartphone.

4.3 Koppelen

Om te Marmitek BoomBoom 93 te konnen koppelen is het moodzakelijk dat de BoomBoom 93 aan staat, goed aangesloten is en voorzien is van voeding.

De BoomBoom 93 kan tot 8 gekoppelde smartphones onthouden. Daardoor is het Nietoodzakelijk om bij iedere verbinding opnieuw te koppelen. Indien een 9e smartphone worden gekoppeld met de BoomBoom 93, dan za de smartphone die het eerste gekoppeld was met de BoomBoom 93 uit het geheugen gewist worden.

4.3.1 Koppelen | Eerste smartphone

1. Controller of de BoomBoom 93 aan staat.
2. Breng uw smartphone (met Bluetooth) in de buurt (<1m) van de BoomBoom 93.
3. De led aan de voorzijde van de BoomBoom 93 gaat blauw knipperen.
4. Activeer Bluetooth op uw geluidsbron en ga cervolgens maar de Bluetooth installingen.
5. Scan cervolgens op neue apparaten en selecteer de naam "BoomBoom 93".
6. Als het Bluetooth koppelverzoek om een wachtwoord vraagt, vult u verwolgens "0000" in. De BoomBoom 93 koppelt verwolgens met uw smartphone waarna na succesvolle koppeling de blauwe led oplicht. Het koppelen is nu tot stand gekomen en uw smartphone is verbonden met de BoomBoom 93. U=knt nu de muziek van uw smartphone op uw geluidsinstallatie afspelen en regelen.

LET OP: Er können 2 smartphones (met Bluetooth) gewiekrijkdig met de BoomBoom 93 verbonden zijn, en u kunt tot 8 smartphones koppelen.

4.3.2 Koppelen | Tot 8 smartphones

Wonneer u meerere smartphones (max. 8) wilt koppelen dient u eerst de Bluetooth verbinding van de reeds ervoor verbonden smartphone(s) te verbreken. Hierna volgt u de stappen bij 4.4.1 Multipair Partymode. Als alle gewenste smartphones gekoppeld zich kunt u de Bluetooth verbinding op alle geluidsbronnen weeer activeren.

4.4 Verbinden

De BoomBoom 93 maakt nicht aktijd automatisch verbinding met de LASTe smartphone waarmee het was gekoppeld, dit is afhankelijk van de Bluetooth geluidsbron die wordt gebruikt. Om verbinding te makesen gaat u maar de Bluetooth instellingen van uw geluidsbron en selecteert u de "BoomBoom 93". Er zal dan een verbinding tot stand worden gebracht; de blauwe led is continue aan. Als er nog geen verbinding is gemaakt zal de blauwe led langzaam knipperen.

4.4.1 Multipair Partymode

U kunt maximaal 2 apparaten gegelijkdig verbinding latent machen met de BoomBoom 93; Multipair Partymode.

U zorgt er eerst voor dat meerere apparaten zijn gekoppeld met de BoomBoom 93, u volgt hiervoorde stappen bij 4.3.1 en 4.3.2.

Eenmaal gekoppeld konnen maximaal 2 geluidsbronnen verbinding make n met de BoomBoom 93.

4.4.2 Secure Simple Pairing (SSP) met NFC

De BoomBoom 93 is voorzien van Near Field Communication (NFC). Als uw smartphone ook NFC ondersteunt dan kut u hier gebruik van make. U vinkt dan op uw smartphone aan dat u toepassingen wilt toestaan om NFC te gebruiken. Vervolgens houdt u uw mobiele telefon vlak bij het N logo op de

BoomBoom 93. De mobiele telegram zu automatisch koppelen en een Bluetooth verbinding tot stand brengen. Wanner u uw telefon nogmaals bij het N logo houdt dan za de verbinding worden verbroken. Als u gebruik maakt van NFC hoeft u de stappen Koppelen en Verbinden dus nicht apart te volgen.

4.4.3 aptX® en aptX Low latency®

De Marmitek BoomBoom 93 is voorzien van aptX® en aptX Low Latency®. Als uw Bluetooth geluidsbron dit ook ondersteunt zal er inplaats van een SBC verbinding een aptX® of een aptX Low Latency® verbinding gemaakt worden. Bij een aptX® verbinding要去 de groene led langzaam knipperen en bij een aptX Low Latency® verbinding is de groene led continue aan. Bij een SBC verbinding is de groene led uit.

4.5 Muziek afspelen

4.5.1 Vanaf én smartphone

Selecteer op de smartphone welke muziek u af wilt spelen en druk op PLAY. De muziek worden nu door uw op de BoomBoom 93 aangesloten geluidsinstallatie afgespeeld.

4.5.2 Vanaf wee smartphones

De smartphone die als letzste muziek aanzet, krijgt hetrechtDEXe via de aangesloten geluidsinstallatie af te spelen. Wilt u de muziek van een andere (verbonden) smartphone afspelen dan hoeft op\ deze smartphone alleen de muziek geselecteerd en geactiveerd te worden. De muziek van de smarthone die aan het spelen was\ stopt en de neue muziek begint te spelen.

4.6 Standby

De Marmitek BoomBoom 93 kan in standby functie gezet worden, hiermee is de BoomBoom 93 altijd klaar voor gebruik. Het product is standby als het led lampje langzaam blauw knippert. Let er wel op dat u altijd opnieuw verbinding moet makeen. De BoomBoom 93 maakt namelijk nicht altijd automatisch verbinding met de LAST smartphone waarmee het was gekoppeld

4.7 In- en uitschakelen

Als u de BoomBoom 93 uit of aan wilt zetten drukt u 1 seconde op de knop op de BoomBoom 93. Als het lampje blauw is dan staat de BoomBoom 93 aan.

5 Productinformation

5.1 Technische specifications

Voeding: 230VAC +10% -10% 50 Hz 5V 500mA via USB

Opgenomen vermogen < 2.5W

Bluetooth-frequentie: 2.402-2.480GHz.

Bluetooth-versie: V3.0+EDR.

Bluetooth power Class: Klasse 2.

Ondersteunde Bluetooth

profilen: A2DP.

Ondersteunde codec: SBC, aptX, aptX Low Latency.

Audio vertraging: SBC, aptX, minimaal 150 ms aptX Low Latency, maximaal 40

ms

Ondersteuning multiple pair: tot 8 apparaten.

Ondersteuning Multi pair

partymode tot 2

Ondersteuning NFC: Ja

Bereik: Tot 10

Tot 30 meter met Klasse 1 bron.

Audio-uitgang: 1 x DC3.5 female.

1 x TOSLINK digitale audio-

uitgang.

Afmetingen (L× B× H) 80× 63× 20mm

Gewicht: 55 gram.

Operationele temperatuur: -10^ +55^ .

Opslagtemperatuur: -20^ +60^ .

Signaal/ruisverhouding: ≥ 80dB

aptX

De aptX audio codec is beschikbaar voor hoge kwaliteit stereo audio via Bluetooth.

• Compressieverholding: 4:1
  Max Data Rates: 352kbps.
• Frequentiebereik: 10Hz to 22kHz.
• Algorithmische vertraging: <1.89ms @ Fs 48KHz.
• Dynamisch bereik: 16-bit: >92dB.
• THD+N: -68.8dB

Als aptX nicht beschikbaar is, zal de BoomBoom 93 met SBC koppelen.

Met het oog op verdere verbetering van het product behoudt Marmitek zich hetrecht voor om specificaties en/of ontwerpen zonder voorafgaande kennisgeving te wijzigen.

6 Veelgestelde vragen (FAQs)

Let u een s op het volgende:

1. Verzeker u er van dat de netadapter is aangesloten en de blauwe led langzaam knippert.
2. Verzeker u er van dat de Bluetooth functie op uw mobiele telefoon aan staat. (Bekijk de handleiding van uw mobiele telefoon ter referentie.
3. Zorg er voor dat de afstand tussen uw mobiele telefoon en de BoomBoom 93 Niet groter is dan 10 meter en er geen große obstakels tussen staan.
4. Verzeker u er van dat de BoomBoom 93 nicht al met een ander apparaat verbonden is. (de blauwe led brandt dan continue.)

Er kommt geen geluid uit mijn audio installmentie

Zorg er voor dat de audio kabel juist is aangesloten (AUX IN), de juiste ingang is geselecteerd op uw audio installmentie, de juisteuitgang is geselecteerd met beschakelaar acheter op deBoomBoom 93 en het volume van uw audio installmentie is ingesteld op het gewenste niveau.

Kan ik meerdere apparaten metIRST BoomBoom 93 koppelen?

U kunt tot 8 apparaten koppelen. Er{kunnen maar 2 apparaten gewelijkijdig met de BoomBoom 93 verbonden zijn.

Wat gebeurt er alsIRST apparaat buiten het bereik van de BoomBoom 93 komt?

Als het verbonden Bluetooth apparaat buiten het bereik van de BoomBoom 93 komt,.gaat de blauwe led op de BoomBoom 93 uitten is de verbinding verbroken. Als u binnen 15 seconden weebrinnen het bereik van de BoomBoom 93 kommt, wordt deverbinding automatisch waar hersteld. Duurt het langer dan 15seconden om waar binnen het bereik van de BoomBoom 93 te komen, dan moet u zich weer opnieuw verbinden met deBoomBoom 93.

Hoe kan ik de Bluetooth verbinding op de BoomBoom 93 verbreken?

Druk gedurende 1 seconde op de knop boven op de BoomBoom 93. De BoomBoom 93 zal danuit schakelen en uw verbindingen zichn dan verbroken.

Druk nogmaals 1 seconde op deze knop om de BoomBoom 93 waar aan te zetten. U=kunt nu weeer met uw apparaat, of een ander Bluetooth apparaat verbinding makes met de BoomBoom 93 door op uw apparaat waar de bluetooth manager te gaan.

Wat is SBC?

Met SBC (Low Complexity Subband Coding) is het möglichk om draadloos audio te beluisteren met een redelijk goede geluidskwaliteit. SBC is de standard manier om audio via Bluetooth te versturen.

What is aptX?

Met aptX® is het möglichk om draadloos audio van CD kwaliteit te beluisteren. Wanner je apparatuur over aptX beschikt, is het Niet更是 noodzakelijk om de gehele bandbreedte te gebruiken om muziek via Bluetooth te versturen. Een Bluetooth verbinding is een soort van data pijplijn tussen verschillende apparaten. Deze pijplijn heeft maar een maximale bredte enaarom kan het soms moeilijk zijn om groe muziek files er doorheen te sturen. AptX lost dit probleem op door de muziekbestanden, die het draadloos via Bluetooth verstuurt, te verkleinen. De bestanden können via de draadloze pijpleiding verstuurd worden zonder dat de kwaliteit van de bestanden aangetast worden. Hierdoor kun je met aptX muziek van CD kwaliteit beluisteren waar en wanner jij dat wilt. Bij de BoomBoom 93 gaat de groene led langzaam knipperen bij een aptX verbinding.

aptX Low Latency zorgt voor een zeer korte audio vertraging van minder dan 40 ms. Bij een gewone Bluetooth verbinding is ditmeer dan 100 ms. Zowel de zender als de ontvanger要去en over aptX Low Latency beschikken om hier gebruik van te konnenmake. Bij de BoomBoom 55, 77 en 93 brandt de led groen bijeen aptX Low Latency verbinding.

Heeft u vragen die hierboven nicht beantwoord worden? Kijk dan op www.marmitek.com.

7 Kennisgeving

7.1 Verklaring van overeenstemming

CE Bij deze verklaart Marmitek BV, dat deze BoomBoom 93^TM voldoet aan de essentiele eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 2014/30/EU van het Europees Parlement en de Raad van 26 februari 2014 betreffende de harmonisatie van de wetgevingen van de lidstates inzake elektromagnetische compatibiliteit (herschikking).

Richtlijn 2014/35/EU van het Europees Parlement en de Raad van 26 februari 2014 betreffende de harmonisatie van de wetgevingen van de lidstaten inzake het op de markt aanbieden van elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen.

Richtlijn 2014/53/EU van het Europees Parlement en de Raad van 16 april 2014 betreffende de harmonisatie van de wetgevingen van de lidstates inzake het op de markt aanbieden van radioapparatuur en tot intrekking van Richtlijn 1999/5/EG.

Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur. Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009 houdende tenuitvoerlegging van Richtlijn 2005/32/EG van het Europees Parlement en de Raad, wat betreft voorschriften inzake ecologisch ontwerp voor het elektrisch opgenomen vermogen van externe stroomvoorzieningen in Niet-belaste toestand en de gemiddelde actieve efficientre van externe stroomvoorzieningen.

7.2 Recycling

Milieu-informatie voor klanten in de Europese Unie. De

Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de

verpakking, nicht mag worden ingezameld met nicht-gescheden huishoudelijk afval. Dit symbol geeft aan dat het product apart要去 worden ingezameld. U bent zich verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de waarvoordoor door de landelijkke ofplaatselijkke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voormeer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatselijkke autoriteiten of Dienst afvalverwerking, of met de winkel waar u het product hebt aangeschaft.

7.3 Auteursrechten

Marmitek is een handelsmerk van Pattitude BV. BoomBoom 93^TM is een handelsmerk van Marmitek BV. Alle rechten voorbehonden. Deze handleiding is met uiterste zorg samengesteld. Marmitek aanvaardt geen aansprakelijkheid voor druk- of typefouten.

Auteursrechten en alle andere eigendomsrechten op de inhoud (inclusief maar Niet beperkt tot model nummers, software, audio, video, tekst en Foto's) berust bij Marmitek BV. Elk gebruik van de inhoud, maar+zonder beperking, distributie, reproductie, wijziging, openbaarmaking of verzending zonder de voorafgaande schriftelijktoestemming van Marmitek is strikt verboden. Alle auteursrechten en andere eigendomsrechten dienen te worden behouden op alle reproducties. Andere in deze handleiding genoemde bedrijfs- of productnamen+konnen handelsmerken van de desbeteffende bedrijven zijn. Producten van andere fabrikanten worden alleen genoemd ter informatatie. Dit betekent nicht dat deze producten door Marmitek worden aanbevolen of door Marmitek�n goedgekeurd. Marmitek aanvaardt geen enkele aansprakelijkheid met betrekking tot de betrouwhaarheid van deze producten.

Marmitek BV - Postbus 4257 - 5604 EG Eindhoven – Nederland

MARMITEK www.marmitek.com
