MANUALE UTENTE BoomBoom 93 MARMITEK

1 67
2 Precauzioni di sicurezza 68
3 Il prodotto 69
3.1 Introduzione 69
3.2 Contenuto della confezione 70
3.3 Panorama del prodotto 70
3.4 StatoLED 72
4 Per iniziare 72
4.1 Collegamento all'impiano audio 72

4.1.1 Modo analogico 72
4.1.2 Mododigitale 73

4.2 Alimentazione 73
4.3Accoppiamento 73

4.3.1 Accoppiamento | Primo smartphone 74
4.3.2 Accoppiamento | Fino a 8 smartphone 74

4.4 Collegamento 74

4.4.1 Modo Multipair Party 75
4.4.2 Secure Simple Pairing (SSP) con NFC 75
4.4.3 aptX en aptX Low latency 75

4.5 Riproduzione di musica 76

4.5.1 Da un solo smartphone 76
4.5.2 Da due smartphone 76

4.6 Standby 76
4.7 Attivazione e disattivazione 76

5 Informazioni prodotto 77
5.1 Specificazioni tecniche 77
6 Domande frequenti (FAQ) 79
7 Notifica 81
7.1 Dichiarazione di conformita 81
7.2 Riciclaggio 82
7.3 Diritti d'autore 82

2 Precauzioni di sicurezza

Leggere attendamente queste istruzioni prima dell'uso di quello prodotto e conservarle per riferimento futuro.

Solo per l'uso interno.
Non utilizzato il prodotto in ambienti umidi o in prossimità di acqua.
Non esporre il prodotto a temperature eccessivamente alte oasse, fonti di luce forte o luce diretta del sole.
- Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
- Collegare l'alimentatore alla presa di corrente solamente dopo ave controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetto.
- Non utilizzato mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.
Non après mai il prodotto: L'apparecchio peut contener componenti la cui tensione è estremamente pericolosa.
- Riparazioni o modifiche devono essere effettuate escludivamente da parte di personale esperto.
- Scollegare l'adattatore di alimentazione CA/CC alla presa di corrente quando l'apparecchio non viene utilizzato per un lungo periodo di tempo.
- In caso di utilizzo scorretto, di riparazioni o modifiche apporte personalmente decade qualsiasi garanzia. della responsabilità civile sui prodotti.
- Marmitek declina agli responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作.
Marmitek declina agli responsabilità per anni consequencesi ad eccezione della responsabilità civile sui prodotti.

3 II prodotto

3.1 Introduzione

Congratulations per l'acquisto del BoomBoom 93 di Marmitek. Grazie a quello ricevitore musicale Bluetooth è possibile trasmettere senza fili la musica all'impianto audio da una sorgente sonora dotata da TECHNOologia Bluetooth (p.e. smartphone, tablet o PC/portatile con dongle Bluetooth). Di seguito in documento si usa smartphone in caso di una sorgente sonora. É quindi possibile organizzare la tua musicatramite lo smartphoneenza dover camminare all'impianto audio.

II BoomBoom 93 supporta:

Il BoomBoom 93 è in grado di memorizzare 8 smartphone collegati e di essere connesso contemporaneamente a 2 smartphone: modo

Multipair Party. Il Campo operativo del BoomBoom 93 di Marmitek è sufficiente per organizzato la musica nella stessa stanza o in那一 della adiacente.

Ricevitore musicale Marmitek BoomBoom 93 aptX Bluetooth:

Ascoltate la musica o la radio internet dallo smartphone o dal (tablet) PC al vostro sistema HiFirawnza fili.

• Adatto a tutte le fonti sonore dotate di Bluetooth® come iPhone, cellulare Android, iPad, ecc.
• Trasferite in streaming la musica via Bluetooth all'impianto audio
• Commutazione rapida tra al massimo duo smartphone o tablet collegati: modo Multipair Party.
• Ascolta la musica di alta qualità grazie a aptX®, aptX Low Latency® e all'uscita audio ottica digitale.
• Funzione con anni impianto audio, sounddock, ecc. Con ingressso di linea analogico o digitale.
• Con collegamento rapido NFC per una connessione facile e veloce.

3.2 Contenuto della confezione

A. 1x BoomBoom 93
B. 1x cavo di alimentazione Micro USB
C. 1x adattatore di alimentazione USB
D. 1x cavo adattatore Mini-jack
E. 1x cavo Mini-jack
F. 1x istruzioni per l'uso

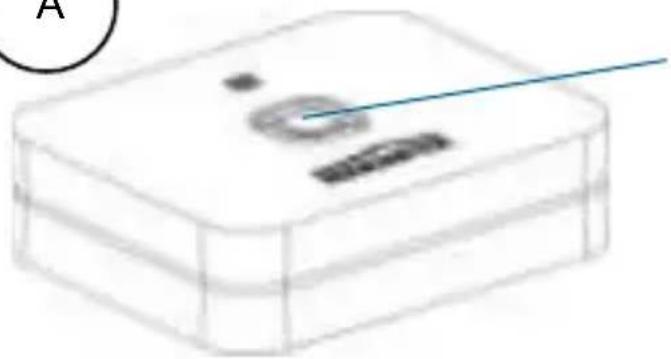

3.3 Panorama del prodotto

A

Tastodiaccensione

Presa per il cavo audio

Presa per il cavo di alimentazione micro USB

Presa TOSLINK

Commutatore ottico/analogico

Cavo di alimentazione Micro USB

Conthisocavo si pucalloimentare il BoomBoom 93.

Adattatore di alimentazione USB

Collegare B ad A per alimentare il BoomBoom 93.

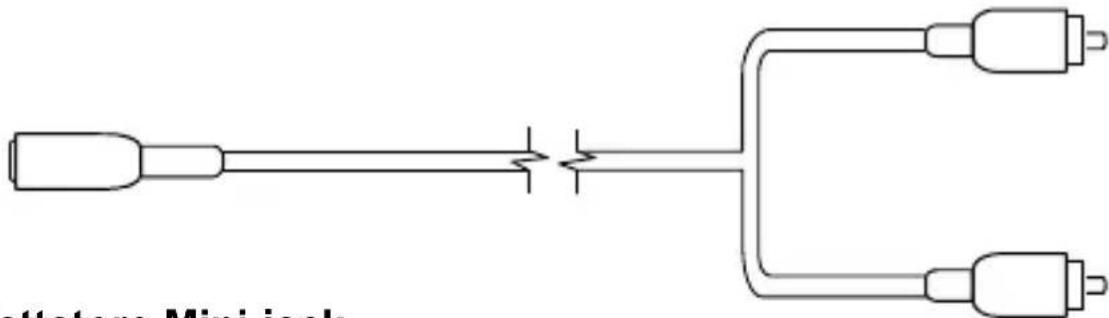

Cavo adattatore Mini-jack

Con quello cavo si può collegare il BoomBoom 93 all'ingresso audio (destra-sinistra) dell'impianto audio o del tevisore.

TALIANO

Cavo Mini-jack

Collegare quello cavo all'uscita audio del BoomBoom 93 e poi collegare a D.

3.4 Stato LED

Stato LED	Descrizione
LED blu lampeggia	modo di accoppiamento
LED blu accesso continuamente	collegato
LED verde lampeggia	collegamento aptX
LED verde accesso continuamente	collegamento aptX Low latency

4 Per iniziare

Prima della messa in servizio del prodotto, eseguire i seguenti passi:

• Collegare il BoomBoom 93 all'impianto audio
• Collegare il BoomBoom 93 alla rete elettrica
• Accendere il BoomBoom 93
• Accoppiare il BoomBoom 93 ad uno smartphone con Bluetooth
• Buon divertimento!

Qui sotto segue la spiegazione passo per passo.

4.1 Collegamento all'impiano audio

Ci sono due modi per collegare il BoomBoom 93 di Marmitek: il modo ANALOGICO o il modo DIGITALE.

4.1.1 Modo analogico

• Sistema docking con altoparlanti/radio/lettore cd: utilizzare il cavo Mini-jack (E) per collegare il BoomBoom 93 (uscita audio) ad un sistema docking con altoparlanti o radio/lettore cd (ingresso audio: AUX IN)
• Impianto audio: utilizzato il cavo adattatore Mini-jack (D) per collegare il BoomBoom 93 (uscita audio) all'impianto audio (AUX IN RCA; Cinch, RCA). Consultare le istruzioni per l'uso dell'impianto audio per come fare quello.

Poi girare il commutatore tra la presa ottica e quella analogica verso la presa analogica.

4.1.2 Modo digitale

Se si vuole collegare il BoomBoom 93 in modo digitale, si deve ave un cavo TOSLINK. Questo non è stato fornito in dotazione.

• Collegare un lato del cavo TOSLINK all'uscita ottica del BoomBoom 93 e l'alto lato all'ingresso audio digitale (TOSLINK) dell'impiano audio. Consultare le istruzioni per l'uso dell'impiano audio per come fare quello.

Poi girare il commutatore tra la presa ottica e quella analogica verso la presa ottica.

4.2 Alimentazione

Collegare il cavo di alimentazione Micro USB (B) al BoomBoom 93 (power connection) e all'adattatore di alimentazione USB (C). Inserire l'adattatore di alimentazione USB nella presa di corrente. Il LED lampeggia lentamente in blu, adesso il BoomBoom 93 è primo per l'accoppiamento allo smartphone.

4.3 Accoppiamento

Per poter accoppiare il BoomBoom 93 di Marmitek, è necessario che il BoomBoom 93 sia accesso, collegato correttamente e connesso alla rete elettrica.

Il BoomBoom 93 può memorizzare sono a 8 smartphone accopiati. Di conseguenza non è necessario riaccoppiare con agli collegamento.

Se è stato accoppiato un nono (9^) smartphone al BoomBoom 93, Sara cancellato alla memoria lo smartphone che era stato accoppiato per primo.

4.3.1 Accoppiamento | Primo smartphone

1. Controllare se è acceso il BoomBoom 93.
2. Mettere lo smartphone (con Bluetooth) vicino (<1m) al BoomBoom 93.
3. Il LED al lato anteriore del BoomBoom 93 comincia a lampeggiare in blu.
4. Attivare Bluetooth sulla sorgente sonora e poi passare alle impostazioni Bluetooth.
5. Poi cercare dispositivi nuovi e selezionare il nome "BoomBoom 93".
6. Se la richiesta di collegamento Bluetooth chiede una parola chiave, introdurre "0000". Poi il BoomBoom 93 accoppia allo smartphone accendendo il LED blu. Ora l'accoppiamento è stato realizzato e lo smartphone è stato collegato al BoomBoom 93. Adesso si è in grado di riproduire e regolare la musica dello smartphone sull'impianto audio.

ATTENZIONE: è possibile collegare contemporaneamente 2 smartphone (con Bluetooth) al BoomBoom 93, ed è possibile accoppiare fino a 8 smartphone.

4.3.2 Accoppiamento | Fino a 8 smartphone

Se volete accoppiare più smartphone (max. 8), dovete prima interrompere il collegamento Bluetooth dello smartphone/degli smartphone giornaccoppiato/i. Poi seguire la procedura descritta in 4.4.1 Modo Modo Multipair Party. Quando sono stati accoppiati tutti gli smartphone desiderati, potete riattivare il collegamento Bluetooth su tutte le sorgenti sonore.

4.4 Collegamento

Il BoomBoom 93 non stabilisce automaticamente un collegamento con l'ultimo smartphone che è stato accoppiato; dipende alla sorgente sonora Bluetooth usata. Per stabilire un collegamento si deve andare alle impostazioni Bluetooth della sorgente sonora e selezionare il "BoomBoom 93". Poi il collegamento sare stabilito; il LED blu è acceso continuamente. Se il collegamento non è ancora stabilito, il LED blu lampeggerà lentamente.

4.4.1 Modo Multipair Party

É possible collegare contemporaneously al massimo 2 dispositivi con il BoomBoom 93; nel modo Multipair Party.

Prima assicurarsi che più dispositi vi siano accoppiati al

BoomBoom 93, perché seguire la procedura in 4.3.1 e 4.3.2. Una volta accoppiate, al massimo 2 sorgenti sonore possono stabilire un collegamento con il BoomBoom 93.

4.4.2 Secure Simple Pairing (SSP) con NFC

Il BoomBoom 93 è dotato di Near Field Communication (NFC). Se lo smartphone supportaanche NFC, è possibileutilizzarequesta opzione. Spuntare sullo smartphone I'opzione di consentire l'applicazione diutilizzare NFC. Poimantere lo smartphone vicino al logo N sul BoomBoom 93. Adesso lo smartphone si accoppiera automaticamente e stabilire un collegamento Bluetooth. Se si avicina lo smartphone di nuovo al logo N, sare interrotto il collegamento. Se si utilizza NFC, non si devono seguire le procedure Accoppia e Collegamento.

4.4.3 aptX® en aptX Low latency®

Il BoomBoom 93 di Marmitek è dotato di aptX® e aptX Low Latency®. Se pure la sorgente sonora Bluetooth li supporta, invece di un collegamento SBC sare stabilito un collegamento aptX® o aptX Low Latency®. In caso di un collegamento aptX® il LED verde lampeggerà lentamente e in caso di un collegamento aptX Low Latency® il LED verde è accesso continuamente. In caso di un collegamento SBC il LED verde è spento.

4.5 Riproduzione di musica

4.5.1 Da un solo smartphone

Selezionare sullo smartphone la musica da riproduire e premere PLAY. Adesso la musica selezionata viene riprodotta dall'impianto audio che è stato collegato al BoomBoom 93.

4.5.2 Da due smartphone

Lo smartphone che inizia per ultimo la riproduzione della musica, sare consentito di riprodurlaattraverso l'impianto audio. Se si desidera riproduire la musica da un'alto smartphone (collegato), si deve solo selezionare e attivare la musica sullo smartphone in questione. Viene interrogata la musica dello smartphone che stava riproducendola e inizia a suonare la musica nuova.

4.6 Standby

Il BoomBoom 93 di Marmitek più passare alla modalità standby (modo di attesa), in tal modo il BoomBoom 93 è sempre primo all'uso. Il prodotto è in standby se il LED lampeggia lentamente in blu. Attenzione: si deve sempre ristabilitire il collegamento! Il BoomBoom 93 non ristabilisce sempre automaticamente il collegamento con l'ultimo smartphone con cui era stato collegato.

4.7 Attivazione e disattivazione

Se si desidera (dis)attivare il BoomBoom 93, si deve premere durante 1 secondo il pulsante sul BoomBoom 93. Se la spia è accesa in blu, il BoomBoom 93 è attivato.

5 Informazioni prodotto

5.1 Specificazioni tecniche

Alimentazione: 230VAC +10% -10% 50 Hz 5V 500mA via USB

Potenza assorbita < 2.5W

Frequenza Bluetooth: 2.402-2.480GHz

Versione Bluetooth: V3.0

ClassedipotenzaBluetooth:classe2

Profili Bluetooth supportati: A2DP

Codec supportati: SBC, aptX, aptX Low Latency

Ritardo audio: SBC, aptX, 150 ms al minimo aptX Low Latency, max. 40 ms

Supporto Multiple pair: fino a 8 dispositivi

Supporto modo Multipair party: sono a 2 dispositivi contemporaneamente

Supporto NFC: si

Portata: fino a 10 metri con sorgente Classe 2
Uscita audio: fino a 30 metri con sorgente Classe 1
1 x DC3.5 femmina

1 x uscita audio digitale TOSLINK

Dimensioni (L x L x A) 80 × 63 × 20 ~mm

Peso: 55 grammi

Temperatura operativa: -10^ +55^ .

Temperatura di

immagazzinamento: -20^ +60^ .

Rapporto segnale/rumore: ≥ 80dB

aptX

Il codec audio aptX è disponible per l'audio stereo di alta qualità via Bluetooth.

Rapporto di compressione: 4:1
Max. transmission data: 352kbps.
- Portata di frequenza: 10Hz - 22kHz
- Ritardo algorithmico: <1.89ms @ Fs 48KHz
- Portata dinamica: 16-bit: >92dB
- THD+N: -68.8dB

Se non è disponibile aptX, il BoomBoom 93 si accoppiera tramite SBC.

Al fine di migliorare ulteriormente il prodotto, Marmitek si riserva il diritto di modificare le specifiche e/o i disegni alla cun preavviso.

6 Domande frequenti (FAQ)

Non è possibile accoppiare il mio BoomBoom 93.

Si prega di notare quando segue:

1. Assicurarsi che l'adattatore di alimentazione sia collegato e che il LED blu lampeggia lentamente.
2. Assicurarsi che la funzione Bluetooth sullo smartphone sia attivata. (Consultare le istruzioni per l'uso dello smartphone!)
3. Assicurarsi che la distance tra lo smartphone ed il BoomBoom 93 non sia superiore a 10 metri e che non vi siano degli grande ostacoli tra di loro.
4. Assicurarsi che il BoomBoom 93 non sia più collegato ad un'alto disposativo (in tal caso il LED blu è acceso continuamente).

Non vi è alcun suono dal mio sistema audio

Assicurarsi che il cavo audio sia collegato correttamente (AUX IN), che sua selezionato l'ingresso correto sulsystema audio, che sua selezionata l'uscita correttatramite l'interruttore sul lato posteriore del BoomBoom 93 e che il volume del systema audio sua impostato al livello desiderato.

É possibile accoppiare più dispositi vi al mio BoomBoom 93?

Si possono accoppiare fino a 8 dispositivi. Solo 2 dispositivi posso sono essere collegati contemporaneamente al BoomBoom 93.

Cosa succeeds quando il mio dispositivo è fuori alla portata del BoomBoom 93?

Se il dispositivo Bluetooth collegato è fuori alla portata del BoomBoom 93, il LED blu sul BoomBoom 93 si spegne ed il collegamento è interrotto. Quando si torna entro 15 secondi entro la portata del BoomBoom 93, il collegamento verrà automaticamente ripristinato. Se ci voglioni più di 15 secondi per tornare entro la portata del BoomBoom 93, si deve ristabile manualmente il collegamento con il BoomBoom 93.

Come si più interrompere il collegamento Bluetooth sul BoomBoom 93?

Premere durante 1 secondo il pulsante sul BoomBoom 93. Poi il BoomBoom 93 si spegnerà ed i collegamenti saranno interrotti. Premere un'altra volta durante 1 secondo il pulsante per riattivare il BoomBoom 93. Adesso si può stabilire un collegamento Bluetooth con il dispositivo, o con un altro dispositivo Bluetooth, al BoomBoom 93, passando al gestore Bluetooth (Bluetooth Manager) sul dispositivo.

Cosa significa SBC?

Con la Tecnologia SBC (Low Complexity Subband Coding) è possibile ascoltare in modalità wireless l'audio con una qualità del suono abbastanza Buona. L'SBC è il modo standard per inviare l'audiotramite Bluetooth.

Cosa significa aptX?

Con la technologia aptX® è possibile ascoltare in modalità wireless audio di qualità CD. Se si dispone di apparecchi con aptX, non è più necessario inviare l'intera banda audio via Bluetooth. Un collegamento Bluetooth è una specie di linea dati tra dispositivi diversi. Questa linea dati ha una larghezza massima e pertanto potrebbe essere difficile trasmettere granidi file musicaliattraverso la linea dati. AptX risolve quello problema riducendo i file musicali, che invvia in modalità wireless tramite Bluetooth. I file possono essere inviatiattraverso la linea dati wirelessenza compromettere la qualità dei file. Ciò consente di ascoltare con aptX la musica di qualità CD quando e dove si vuole. In caso di un collegamento aptX, sul BoomBoom 93 il LED verde lampeggia lentamente.

Cosa significa aptX Low Latency?

La Tecnologia aptX Low Latency assicura un ritardo audio di meno di 40 ms. In caso di un collegamento Bluetooth regolare il ritardo supera i 100 ms.

Sia il trasmettitore che il ricevitore devono essere dotati di aptX Low Latency per poter usare esta Tecnologia. Sul BoomBoom 55 e 77 accende il LED verde in caso di un collegamento aptX Low Latency.

Ancora commande che non sono state risposte qui sopra?

Visitare www.marmitek.com

7 Notifica

7.1 Dichiarazione di conformita'

CE Con ciò, Marmitek BV, dichiara che il BoomBoom 93^TM è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva :

Direttiva 2014/30/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica (rifusione).

Direttiva 2014/35/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato del materiale elettrico destinato a essere adoperato entro taluni limiti di tensione.

Direttiva 2014/53/UE del Parlamento Europeo e del Consiglio del 16 aprile 2014 concernente l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato di apparecchiature radio e che abroga la direttiva 1999/5/CE.

Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

Regolamento (CE) n. 278/2009 della Commissione del 6 aprile 2009 recante misure di esecuzione della direttiva 2005/32/CE del

Parlamento europeo e del Consiglio per quanto riguarda le specifiche di progettazione ecocompatibile relative al consumo di energia elettrica a vuoto e al rendimento medio in modo attivo per gli alimentatori esterni.

7.2 Riciclaggio

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul

prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il symbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifiuti domestici. è

responsibilità del proprietario smaltire sia quosti prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifici che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequences potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in vosto possesso, vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifiuti o il negotio nel quale avete acquistato il prodotto.

7.3 Diritti d'autore

Marmitek è un marchio commerciale di Pattitude BV.

BoomBoom 93^TM è un marchio commerciale di Marmitek BV.

Tutti i diritti riservati. Marmitek si è impecnata perché le informazioni cont∉nute in quello manuale fosso: il più possibile precise.

Marmitek declina agli responsabilità per eventuali errori di stampa. I diritti d'autore e tutti gli altri diritti di proprietà intellettuale sul contentuto (inclusi ma non limitati a numero di modelli, software, audio, video, testi e fotografie) spettano a Marmitek BV. è strettamente proibito agli uso del Contenuto, incluse nella limitazioni la distribuzione, riproduzione, modificata, pubblicazione o trasmissionezza previa autorizzazione scritta da parte di Marmitek. Tutti i diritti d'autore e altri diritti di proprietà intellettuale su tutte le riproduzioni devono essere conservati. I nomi di altre società e prodotti qui menzionati potrebbero essere marchi delle rispettive società. La Citatione di prodotti di terme parti è a solo scopo informativo e non costituisce alcun impegno o raccomandazione. Marmitek declina agli responsabilità riguardo l'uso e le prestazioni di questi prodotti.

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven Paesi Bassi
