GEBRUIKSAANWIJZING Evos 70 MC4 Ariston Thermo

Geachte heer, mevrouw,

wij danken u voor uw keuze voor onze airconditioning.

Wij zijn er van overtuigd dat wij u een technisch waardevol product hebben geleverd.

In deze gebruiksaanwijzing vindt u belangrijke aanwijzingen en tips voor het juiste gebruik van het product zodat u al zijn kwaliteiten kunt waarderen.

Bewaar deze gebruiksaanwijzing zorgvuldig voor eventuele toekomstige raadpleging.

Onze technische dienst staat altijd voor u klaar.

Hoogachtend.

Ondanks alle aandacht die wij besteden aan het publiceren van deze gebruiksaanwijzing is het desalniettemin mogelijk dat een foutje aan onze correctie ontgaat.

Wij verzoeken u daarom vriendelijk eventuele door u ontdekte onjuistheden aan ons te rapporteren zodat wij onze service kunnen verbeteren.

Het symbool van de "afvalemmer met een kruis" op het apparaat, betekent dat het product aan het einde van zijn levenscyclus niet met het gewone huisvuil mag worden meegegeven. Het moet gescheiden worden ingezameld in een speciale vuilstortplaats voor elektrische en elektronische apparatuur of worden ingeruild bij de verkoper tijdens de aanschaf van een nieuw, soortgelijk apparaat.

De gebruiker is verantwoordelijk voor het apart laten inzamelen van het apparaat aan het einde van zijn levensduur.

De juiste inzameling van het apparaat dat niet meer wordt gebruikt, teneinde het te recyclen, te behandelen en het op een milieuvriendelijke wijze te vernietigen, zorgt er mede voor dat er geen mogelijk negatieve effecten worden geproduceerd op het milieu en de volksgezondheid, en helpt de materialen waaruit het product is vervaardigd te hergebruiken.

Voor meer informatie betreffende de beschikbare verzamelmogelijkheden dient u zich te wenden tot de gemeentelijke reinigingsdienst of tot de verkoper van het product.

NORM RISICO
Voer geen handelingen uit waarbij u het apparaat moet openen.	Elektrische schokken door elementen die onder spanning staan.Persoonlijk letsel door verbranden met hete onderdelen of wonden door aanwezigheid van scherpe randen of uitslekende delen.	⚠️
Niets uitvoeren waarvoor men het apparaat van zijn plaats moele halen.	Elektrische schokken door elementen die onder spanning staan.Persoonlijk letsel: brandwonden door koudvuur vanwege gas dat uit losgemaakte leidingen stroomt.	⚠️
Niet het apparaat met de stekker in-of uitschakelen, hierdoor loopt men het risico op elektrische schokken.	Elektrische schokken door beschadiging van de kabel, stekker of contactdoos.	⚠️
De voedingskabel niet oprollen/veranderen/verwarmen en geen zware voorwerpen op de voedingskabel plaatsen	Elektrische schokken door ongeïsoleerde draden die onder spanning staan.	⚠️
Laat geen voorwerpen op het apparaat staan.	Persoonlijk letsel door voorwerpen die vallen doordal ze op een trillend apparaat liggen	⚠️
Klim niet op het apparaat. Persoonlijk letsel door voorwerpen die van het apparaat vallen	Persoonlijk letsel door het naar beneden vallen of door beklemming (vouwtrap).	⚠️
Klim niet op instabiele stoelen, krukken, trappen of andere meubels om het apparaat te reinigen.
Voer geen schoonmaakwerkzaamheden op het apparaat uit voordal u het apparaat heeft uitgezet, de stekker eruit heeft getrokken of de betreffende schakelaar uit heeft gezet.	Elektrische schokken door elementen die onder spanning staan.	⚠️
Laat het apparaat niet gebruiken door kinderen of onkundige personen.	Beschadiging van het apparaat door oneigenlijk gebruik	⚠️
Richt de luchtstroom niet naar gasformuizen of gaskachels.	Explosies, brand of vergiftiging door uitstromend gas dat uit spuitgaatjes gestroomd is. Door de luchtstroom gedoofde vlammen.	⚠️
Steek geen vingers in de uitgangen van de lucht en in de aanzuigroosters voor lucht.	Elektrische schokken door elementen die onder spanning staan. Persoonlijk letsel: snijwonden.	⚠️
Drink het condenswater niet. Persoonlijk letsel door vergiftiging.		⚠️
In het geval u een brandlucht ruikt of rook uit het apparaat ziet ko-men, moet u de elektrische voeding uitschakelen, de ramen openen en een installateur inschakelen.	Persoonlijk letsel door brandwonden of inademing van rook.	⚠️
Niets uitvoeren waarvoor men het apparaat van zijn plaats moele halen.	Lekkage als gevolg van water dat uit losgeraakte leidingen stroomt.	⚠️
Laat geen voorwerpen op het apparaat staan.	Beschadiging van het apparaat zelf of onderliggende voorwerpen doordat het apparaat van de muur loslaat.	⚠️
Gebruik geen insectenverdelgers, oplosmiddelen of aggressieve schoonmaakmiddelen om het apparaat te reinigen.	Beschadiging van de plastic onderdelen of van de gelakte onderdelen.	⚠️
Gebruik het apparaat niet voor andere doeleinden dan voor normaal huishoudelijk gebruik.	Beschadiging van het apparaat door overbelasting. Beschadiging van de verkeerd gebruikte onderdelen.	⚠️
Laat het apparaat niet gebruiken door kinderen of onkundige perso-nen.	Beschadiging van het apparaat door onjuist gebruik.	⚠️
Richt de luchtstroom niet naar kostbare voorwerpen, planten of dieren.	Beschadiging of nadelige invloeden door teveel koude/warmte, vochtigheid of ventilatie.	⚠️
Gebruik de airconditioner niet lang achter elkaar als de vochtigheidsgraad hoger is dan 80%.	Beschadiging van voorwerpen door overmatig druppelen van condenswater uit het apparaat.	⚠️
Geen andere elektrische apparaten, meubels of voorwerpen plaatsen die de slecht legen de vochtigheid onder de interne of externe een-heid kunnen.	Mogelijk weglopen van condenswater oorzaak van beschadigingen of storingen.	⚠️
Zorg voor voldoende ventilatie van de ruimte waarin de airconditioner geinstalleerd is als ook een verbrandingsapparaat aanwezig is.	Zuurstofgebrek	⚠️
Stelt u zich niet te lang bloot aan de luchtstroom van het apparaat Gezondheidsproblemen	Risico op brand, letsel, explosies	⚠️
De eenheid niet in werking stellen in de buurt van gewaarlijke stoffen en brandbare of bijtende gassen
Controleer minstens één keer per jaar of het frame en de ondersteuningsstructuur van de externe eenheid nog in goede staat zijn.		⚠️

Legenda Symbolen:
A Het niet opvolgen van deze aanwijzingen leidt tot risico van verwondingen van personen, die in bepaalde omstandigheden zelfs dodelijk kunnen zijn. Wanneer u deze waarschuwingen niet naleeft, riskeert u dat voorwerpen, planten of dieren in bepaalde omstandigheden zelfs zwaar geschad kunnen worden.

MUURMODEL

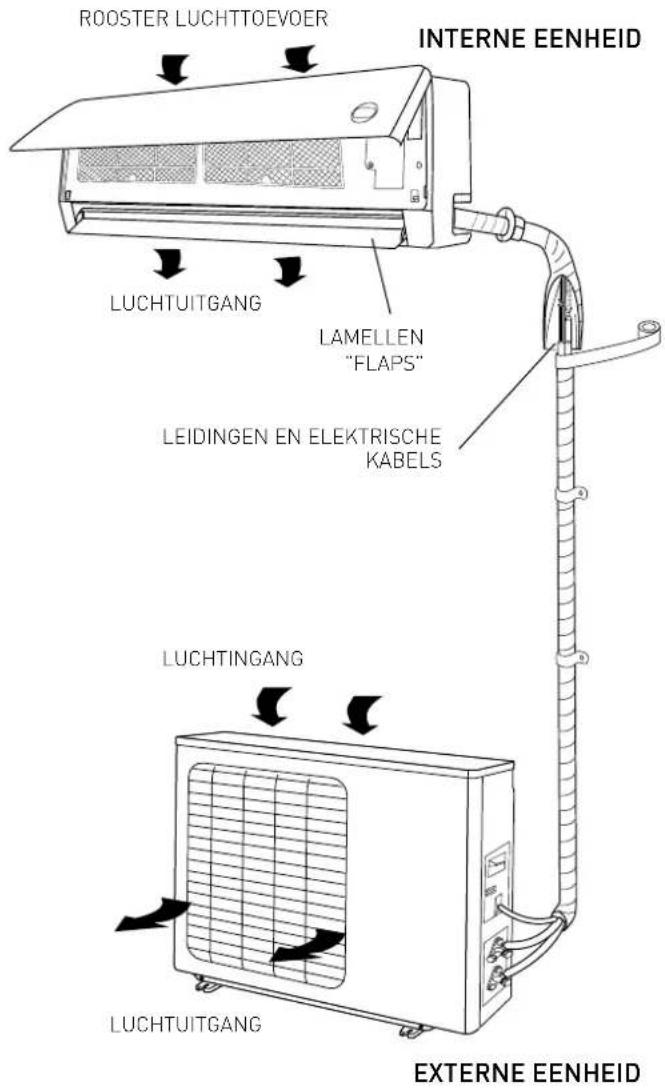

De airconditioner bestaat uit twee eenheden, die met elkaar verbonden zijn door middel van goed geisoleerde koperen leidingen en

een elektrische voedingskabel.

De interne eenheid moet worden geïnstalleerd op een muur in de ruimte waarvan men het klimaat

wenst te regelen. De externe eenheid kan op de grond of met speciale montagebeugels aan de muur worden gemonteerd.

Tips voor een goede werking:

• Men moet de airconditioner op de juiste wijze gedimensioneerd (berekend) hebben om de capaciteit zo goed mogelijk en met het beste rendement te benutten. (Risico dat het apparaat niet optimaal presteert).
• Bedek niet de verschillende in- en uitgangen van de lucht. (Risico oververhitting van het apparaat).
• Gebruikt men het apparaat voor lange tijd niet, dan moet men de elektrische voedingskabel losmaken aangezien het apparaat altijd onder spanning staat. (Gevaar voor brand, inademen van rook en persoonlijk letsel).
• Voor een optimaal rendement van het apparaat, de kamertemperatuur door middel van de swing-functie gelijkmatig houden, deuren en ramen sluiten en de filters regelmatig reinigen.
• De ruimte niet overmatig koelen om plotselinge temperatuurveranderingen te voorkomen

OPGELET:

• Niet het apparaat met de stekker in- of uitschakelen, hierdoor loopt men het risico op elektrische schokken.
• Klim niet op de interne of externe eenheid en zet er geen dingen op om niet het risico te lopen op persoonlijk letsel door vallen of schade door vallende voorwerpen.
• Stelt u zich niet te lang bloot aan de directe luchtstroom van het apparaat (risico op persoonlijk letsel door sensibilisering van de huid

ROOSTER LUCHTTOEVOER INTERNE EENHEID LUCHTUITGANG LAMELLEN "FLAPS" LEIDINGEN EN ELEKTRISCHE KABELS LUCHTINGANG LUCHTUITGANG EXTERNE EENHEID

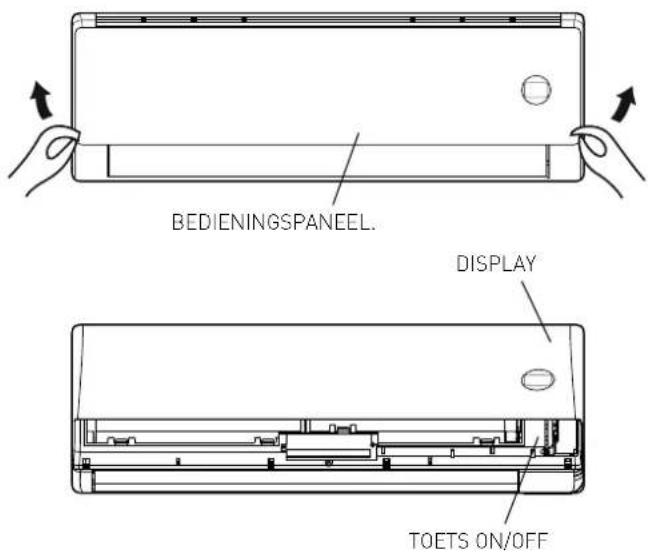

BEDIENINGSPANEEEL VAN DE INTERNE EENHEID

TOETS "ON/OFF"

door op deze toets te drukken gaat de eenheid aan/uit. Is de bedrijfsmodus AUTO (Tset=24°C).

Druk tweemaal op de toets on/off, gaat de bedrijfsmodus ge-forceerde cooling (uitsluitend gebruikt door de installateur in de testfase).

OPGELET:

- Raak de keuzeschakelaar niet met vochtige handen aan (risico van persoonlijk letsel door schokken).

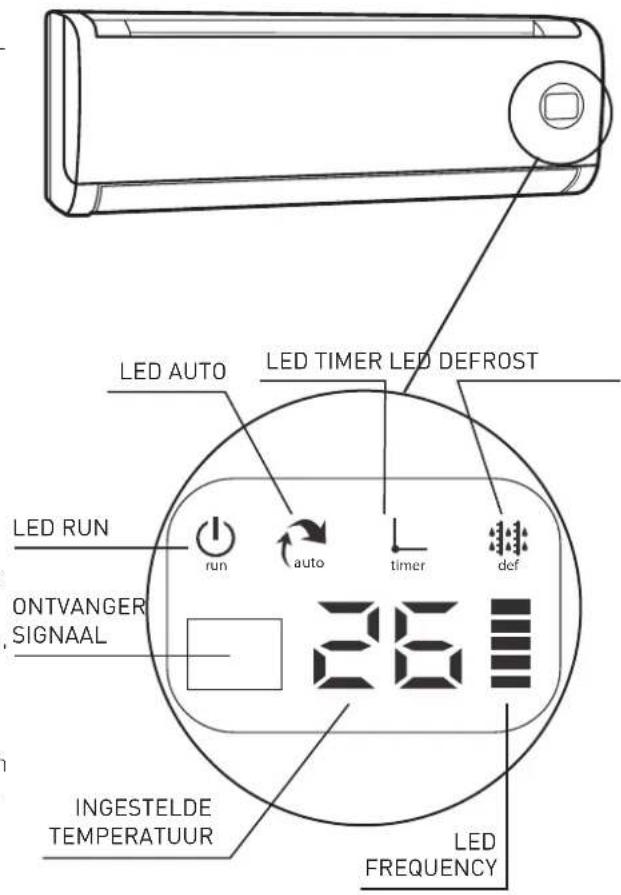

BEDIENINGSPANEL. DISPLAY TOETS ON/OFF

LED - DISPLAY.

De airconditioner beschikt over een display waarmee de bedrijfsparameters kunt bekijken (zie afbeelding).

- De led RUN

geeft aan dat de airconditioner

- De led AUTO

geeft de werking in de automatische modus aan

- De led TIMER

geeft de werking in de timer modus aan

- De led DEFROST

geeft de werking in de defrosting modus aan

- De led FREQUENCY

geeft de werkfrequentie van de compressor aan.

GEBRUIK

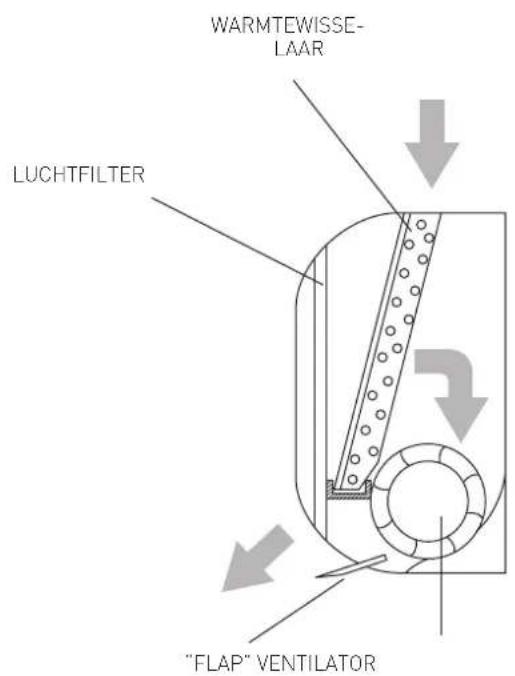

De airconditioner is een apparaat dat ontworpen is om de ideale omgevingscondities te creëren voor het welzijn van de mensen in het lokaal. Hij kan geheel automatisch de lucht afkoelen, ontvochtigen en verwarmen.

De lucht wordt door de ventilator aangezogen, loopt door het bovenste rooster en gaat dan door de filter heen, die de stof tegenhoudt. Daarna wordt de lucht langs de ribben van een warmtewisselaar geleid: deze bestaat uit een leiding met plaatjes ertussen, die de lucht koelt, ontvochtigt of verwarmt.

De aan de lucht ontrokken warmte wordt aan de buitenlucht afgegeven

vanuit de externe eenheid.

Tenslotte wordt de lucht door de ventilator in het lokaal geblazen: de richting van de luchtuitgang kan verticaal worden geregeld door de "fl ap (en horizontaal met de horizontale deflectoren).

BASISFUNCTIES

- VERWARMING

In deze bedrijfsmodus verwarmt de airconditioner de lokalen in de bedrijfsmodus "warmtepomp"

- KOELING

In deze bedrijfsmodus koelt de airconditioner het lokaal en reduceert tegelijkertijd de luchtvochtigheid.

- VENTILATIE

Met deze functie kan men de lucht in de kamer laten circule- ren

- ONTVOCHTIGING

Deze modus werkt afwisselend met koel- en ventilatiecycli om de lucht te ontvochtigen zonder de kamertemperatuur noemenswaardig te veranderen.

- AUTO

In deze modus worden de temperatuur en de snelheid van de ventilator automatisch ingesteld op basis van de gedetecteerde kamertemperatuur.

- TURBO

Deze functie maakt het mogelijk dat de eenheid binnen de kortst mogelijke tijd de vooraf ingestelde temperatuur bereikt

- TIMER

Deze functie maakt het mogelijk om de airconditioner op het gewenste tijdstip in te schakelen of uit te zetten.

LED AUTO LED TIMER LED DEFROST LED RUN run auto timer def ONTVANGER SIGNAAL 26 INGESTELDE TEMPERATUUR LED FREQUENCY LED

WARMTEWISSE- LAAR LUCHTFILTER "FLAP" VENTILATOR

• VERTICALE SWING

Met deze functie kan het automatisch heen en weer bewegen van de fl ap gestart worden.

SPECIALE FUNCTIONS

- SLEEP FUNCTIE

Deze functie past automatisch de temperatuur zodanig aan dat gedurende de nacht een prettiger temperatuur wordt gehandhaafd.
• FOLLOW-ME FUNCTIE

De werking van de airconditioner hangt af van de sensor van de afstandsbediening die de reële kamertemperatuur detecteert van de ruimte waarin het apparaat zich bevindt.

- SELF CLEAN

In de self clean-modus reinigt en droogt de airconditioner automatisch de verdamper, waardoor de verdamper in optimale staat gehouden wordt voor de volgende werking.

• LOW AMBIENT
  Deze functie maakt het mogelijk dat de airconditioner in de cooling-modus werkt met externe temperaturen onder de 15°C.
• AUTORESTART

Deze functie maakt het mogelijk dat de airconditioner, in het geval van een elektriciteitsstoring, na reset weer in werking treedt met laatst ingestelde functie (modus, temperatuur, snelheid ventilator en stand van flap)

• SILENCE (2,5kW - 3,5kW - 5 kW)

Deze functie maakt het mogelijk dat de airconditioner een minimale snelheid van de ventilator van de interne eenheid instelt, waardoor de ruimte zeer stil wordt.
- MEMORY

Deze toets wordt gebruikt om de huidige instellingen te bewaren of om de voorgaande instellingen te herstellen.

• LED

Met deze functie kan de display van de interne eenheid worden uitgeschakeld.
• VENTILATOR MET 12 SNELHEDEN (2,5kW - 3,5kW - 5 kW)

Voor elk van de 3 instelbare snelheden (HIG, MED, LOW), beschikt de airconditioner over drie subniveaus ( HIGH, HIGH+, HIGH-, MED, MED+, MED-, LOW, LOW+,LOW-) die automatisch worden ingesteld. Deze 9 subniveaus zorgen ervoor dat de airconditioner, in combinatie met de snelheden van de functies ontvochtiging, turbo en silence, in totaal over 12 snelheden voor de luchtstroom beschikt.

• FLAP AUTO MEMORY
  Wanneer de airconditioner uitgeschakeld wordt, slaat het apparaat automatisch de laatst ingestelde positie van de fl ap op.
• SENSOR VOOR LEKKEN VAN KOELMIDDEL (alleen in koelmodus)

De airconditioner identificeert mogelijke lekken van koelmiddeln en toont "EC" op de display (in het geval van een led display, knipperen de RUN en TIMER leds)

LUCHTBEHANDELINGSFILTERS

- Anti-geurfilter

Verwijderd nare geurtjes en vluchtige organische stoffen

EENVOUDIG ONDERHOUD

OPGELET:

• Voordat men tot reiniging overgaat moet u de stekker eruit trekken of de betreffende schakelaar uitschakelen (risico van persoonlijk letsel door elektrische schok).
• Niet de airconditioner met natte handen aanraken (risico electrische schokken).
• In het geval dat men het apparaat moet reinigen moet men niet op instabiele stoelen of tafels klimmen (risico van persoonlijk letsel door vallen).
• Bij het verwijderen van de filters moet men oppassen om niet de metalen delen aan te raken, in het bijzonder dient men op de warmtewisselaar van de interne eenheid te letten (risico van snijwonden).

REINIGING VAN DE FILTERS

Om een goed rendement van de airconditioner te waarborgen, is reiniging

van de filters van essentieel belang. Voor woningen is het raadzaam om het apparaat elke twee weken te reinigen.

Antistoffi lter

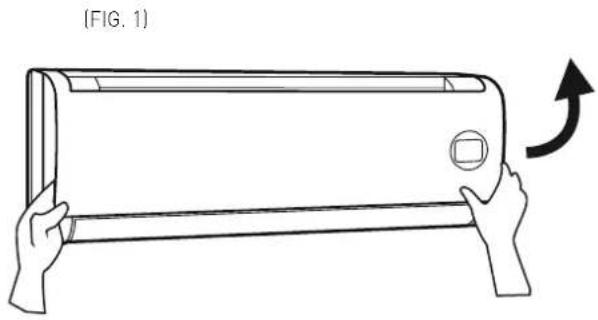

Open het frontpaneel door deze bij de gleuven aan de zijkant naar boven te duwen (fi g. 1).

Trek de fi lters voorzichtig naar beneden eruit (fi g. 2). Reinig ze met een stofzuiger of was ze met lauw water en een neutraal schoonmaakmiddel. Voor u ze het apparaat weer inschuift moet u ze goed drogen. Laat ze niet in de zon liggen. Laat de airconditioner niet zonder luchtfi lters werken.

Luchtbehandelingsfi lters

Open het frontpaneel en verwijder de antistoffi lters zoals hierboven beschreven. Verwijder de luchtbehandelingsfi lters zoals weergegeven in fig. 3 en vervang ze door nieuwe fi lters.

- Anti-geurfilter

Deze filters moeten vervangen worden als ze niet meer in staat zijn om hun werking uit te voeren (ongeveer elke 24 maanden).

REINIGING AIRCONDITIONER

Reinig de interne eenheid en eventueel ook de afstandbediening met een vochtige doek (niet warmer dan 40°C) en neutrale zeep; gebruik geen oplosmiddelen of aggressieve detergenten, insecticiden of spray (risico van beschadiging en corrosie van de plastic onderdelen van het apparaat).

Wees vooral voorzichtig bij de reiniging van het frontpaneel, daar dit zeer gevoelig voor krassen is.

Als de batterij van de externe eenheid verstopt is, de bladeren en het vuil verwijderen en vervolgens het stof verwijderen met een luchtstroom of een beetje water.

• Voordat men tot reiniging overgaat moet u de stekker eruit trekken of de betreffende schakelaar uitschakelen (risico van persoonlijk letsel door elektrische schok).
• Niet de airconditioner met natte handen aanraken (risico electrische schokken).
• In het geval dat men het apparaat moet reinigen moet men niet op instabiele stoelen of tafels klimmen (risico van persoonlijk letsel door vallen).

• Bij het verwijderen van de fi lters moet men oppassen om niet de metalen delen aan te raken, in het bijzonder dient men op de warmtewisselaar van de interne eenheid te letten (risico van snijwonden).

• Reinig de filters en zet ze weer op hun plaats.

• Laat de airconditioner op een zonnige dag enkele uren in ventilatie-functie werken, op die manier kunnen de interne delen goed drogen.
• Trek de stekker eruit of schakel de automatische schakelaar.

ALS DE AIRCONDITIONER HET NIET DOET

1. Als het apparaat geen teken van leven geeft, controlleren of:
2. er netspanning aanwezig is
3. de automatische schakelaar niet doorgeslagen is
4. er misschien een (korte) onderbreking van de netspanning geweest is

5. de airconditioner aangaat als op de ON-OFF toest op de interne eenheid gedrukt wordt

6. Als het koelings- of verwarmingeffect minder lijkt dan normaal:

- is de temperatuur goed ingesteld op de afstandsbediening?

- staat er een raam of deur open?

- Staat de interne eenheid in de zon?

- zijn de filters verstopt?

- zijn er hindernissen voor de vrije luchtcirculatie rondom de externe eenheid of de interne eenheid?

De prestaties en eigenschappen van elke willekeurige koelmachine zijn in hoge mate afhankelijk van de omgevingscondities waarin de interne en externe eenheid moeten functioneren.

GRENSVOORWAARDEN VOOR WERKING

Koeling	externe temperatuur van -15° tot 50°C
Verwarming	externe temperatuur van -15° tot 30°C

OPGELET: De relatieve vochtigheid in de ruimte moet lager dan 80% zijn. Als de airconditioner boven deze grens werkt, kan zich condens op het oppervlak vormen wat druppelen kan veroorzaken.
