MODELLO A PARETE

Il climatizzatore è costituito da due unità collegate tra loro da tubazioni (opportunamente isolate) e da un cavo elettrico di alimentazione.

L'Unità Interna va installata su una parete dell'ambiente da climatizzare. L'Unità Esterna può essere installata a pavimento o a parete, su apposite staffe.

Suggerimenti per il funzionamento:

• Affi nché il climatizzatore svolga al meglio la sua funzione deve essere stato scelto sulla base di un corretto dimensionamento. (Rischio di cattiva resa dell'apparecchio).
• Non coprire le griglie di entrata ed uscita dell'aria con oggetti. (Rischio di surriscaldamento dell'apparecchio).
• Nel caso di non utilizzo dell'apparecchio, per un lungo periodo di tempo, scollegare il cavo di alimentazione elettrica, in quanto la macchina è sempre sotto tensione. (Rischio di lesioni personali per incendio ed esalazioni da fumo).
• Per un rendimento ottimale dell'apparecchio, mante- nere la temperatura ambiente uniforme attraverso la funzione swing, chiudere porte e fi nestre, pulire i fi ltri regolarmente
• Non raffreddare eccessivamente l'ambiente per evitare brusche variazioni di temperatura

ATTENZIONE:

• Non avviare o spegnere l'apparecchio inserendo o staccando la spina del cavo di alimentazione di corrente (rischio di lesioni personali per folgorazione).
• Non salire sull'unità interna ed esterna e non posarvi sopra oggetti di alcun tipo (rischio di lesioni personali e degli oggetti per caduta dall'alto).
• Non esporsi per molto tempo al fl usso diretto dell'aria (rischio di esioni personali per sensibilizzazione cutanea

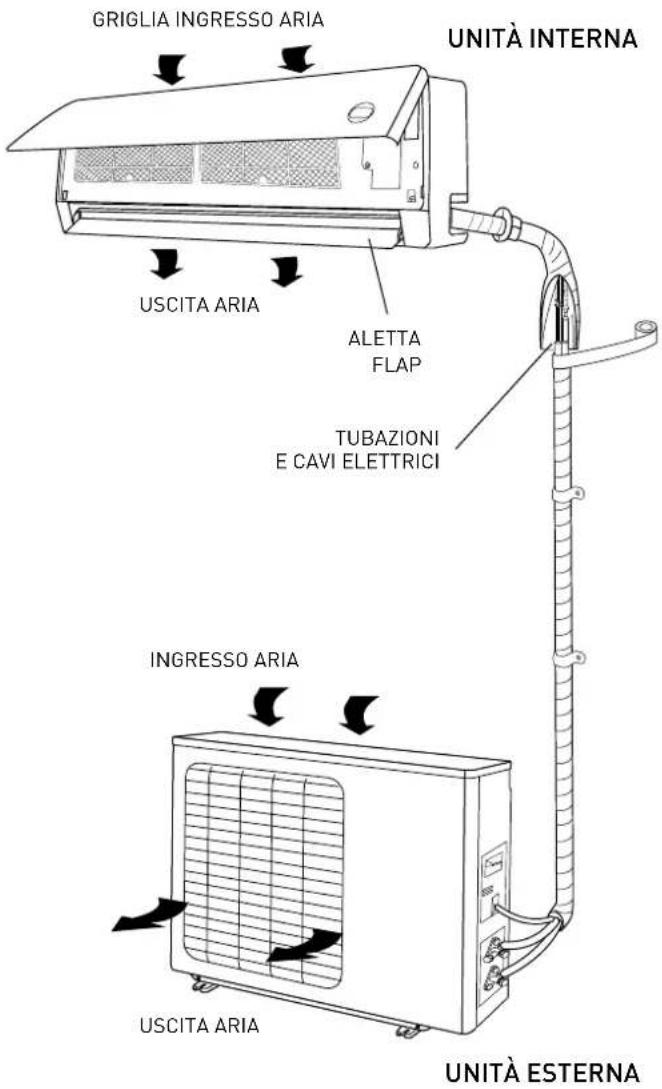

GRIGLIA INGRESSO ARIA UNITÀ INTERNA USCITA ARIA ALETTA FLAP TUBAZIONI E CAVI ELETTRICI INGRESSO ARIA USCITA ARIA UNITÀ ESTERNA

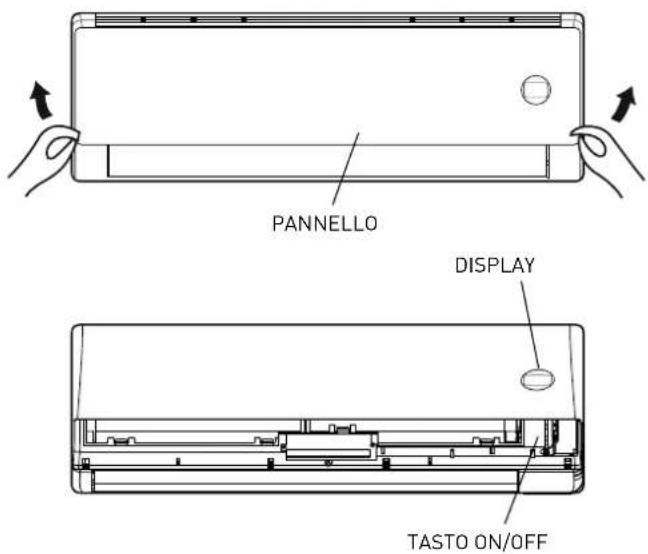

PANNELLO DELL'UNITÀ INTERNA

TASTO "ON/OFF"

premendo questo tasto l'unità si accende/ spegne. La modalità di funzionamento è AUTO (Tset=24°C).

Premendo il tasto on/off per 2 volte consecutive, il climatizzatore entra in modalità cooling forzato (usata esclusivamente dall'installatore in fase di collaudo)

ATTENZIONE:

- Non intervenire sul selettore con le mani bagnate (rischio di lesioni personali per folgorazione).

PANNELLO DISPLAY TASTO ON/OFF

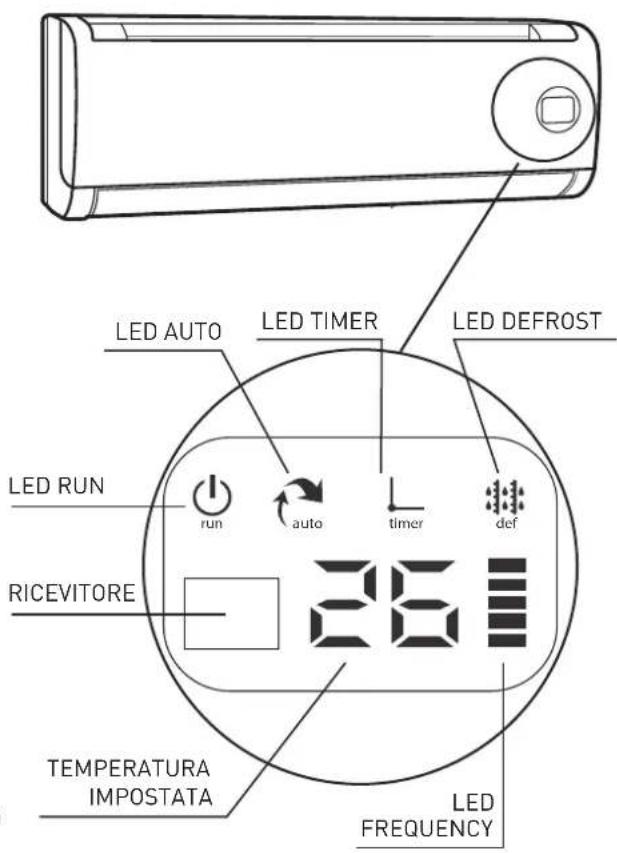

LED - DISPLAY

Il climatizzatore è dotato di un display che permette la visualizzazione dei parametri di funzionamento (vedi fi gura).

- Led RUN

indica che il climatizzatore è acceso

- Led AUTO

indica il funzionamento in modalità automatica

- Led TIMER

indica che la funzione timer è attiva

- Led DEFROST

indica che la funzione sbrinamento nell'unità esterna è attiva

- Led FREQUENCY

indica la frequenza di lavoro del compressore.

FUNZIONAMENTO

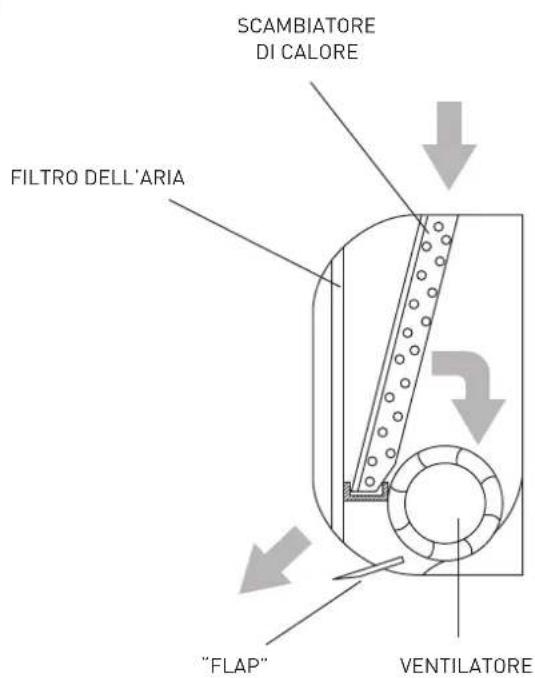

Il climatizzatore è un apparecchio progettato per creare le condizioni climatiche ideali per il benessere delle persone nell'ambiente. Esso è in grado di raffreddare, di deumidifi care e di riscaldare l'aria in modo totalmente automatico.

L'aria, aspirata dal ventilatore, entra dalla griglia superiore e poi passa attraverso il filtro, che trattiene la polvere. Quindi viene convogliata tra le alette di uno "scambiatore di calore": si tratta di una serpentina alettata, che raffresca e deumidifi ca l'aria, oppure la riscalda.

Il calore sottratto all'ambiente viene smaltito all'aperto dall'Unità Esterna.

Infi ne il ventilatore invia l'aria nell'ambiente: la direzione di uscita dell'aria viene regolata dal "fl ap" in senso verticale (e dai defl ettori orizzontali in serso orizzontale).

FUNZIONI DI BASE

• RISCALDAMENTO

In questa modalità il climatizzatore riscalda l'ambiente con il funzionamento a "pompa di calore"

• RAFFREDDAMENTO

In questa modalità il climatizzatore raffresca l'ambiente e contemporaneamente riduce l'umidità dell'aria.

- VENTILAZIONE

Questa funzione permette di far circolare l'aria all'interno della stanza

• DEUMIDIFICAZIONE

Questa modalità, realizzata con cicli alternati di raffreddamento e ventilazione, è prevista per ottenere la deumidificazione dell'aria senza variare di molto la temperatura ambiente

- AUTO

La modalità e la velocità del ventilatore vengono impostate automaticamente sulla base della temperatura ambiente rilevata.

• TURBO

Questa funzione consente all'unità di raggiungere la temperatura preimpostata nel più breve tempo possibile

LED AUTO LED TIMER LED DEFROST LED RUN run auto timer def RICEVITORE 26 TEMPERATURA IMPOSTATA LED FREQUENCY LED

SCAMBIATORE DI CALORE FILTRO DELL'ARIA "FLAP" VENTILATORE

- TIMER

Questa funzione permette di accendere o spegnere il climatizzatore all'orario desiderato
- SWING VERTICALE

Questa funzione permette di avviare l'oscillazione automatica del flap.

FUNZIONI SPECIALI

- FUNZIONE SLEEP

Questa funzione adegua automaticamente la temperatura in modo da rendere l'ambiente più confortevole durante il periodo notturno.
• FUNZIONE FOLLOW-ME

Il funzionamento del climatizzatore dipende dal sensore del telecomando che rileva l'effettiva temperatura dell'ambiente in cui è situato.

- SELF CLEAN

In modalità self clean il condizionatore pulisce e asciuga automaticamente l'evaporatore, mantenendolo in condizioni ottimali per il successivo funzionamento
- LOW AMBIENT
Questa funzione consente al climatizzatore di funzionare in cooling con temperature esterne inferiori ai 15°C
- AUTORESTART

Questa funzione permette al condizionatore, in caso di black-out elettrico, di ripartire con l'ultima funzione imposta-ta dopo il ripristino dell'alimentazione (modalità, temperatura, velocità ventilatore e posizione flap)

• SILENCE (2,5kW - 3,5kW - 5 kW)

Questa funzione consente al climatizzatore di impostare una velocità del ventilatore dell'unità interna ultra minima, rendendo l'ambiente estremamente silenzioso.

- MEMORY

Si utilizza per salvare le impostazioni correnti o ripristinare le impostazioni precedenti.

• LED

Questa funzione permette di spegnere il display dell'unità interna

- VENTILATORE A 12 VELOCITA' (2,5kW - 3,5kW - 5 kW)

Per ognuna delle 3 velocità impostabili (HIGH, MED. LOW), il climatizzatore dispone di tre sottolivelli di velocità (HIGH, HIGH+, HIGH-, MED, MED+, MED-, LOW, LOW+,LOW-) che vengono impostati automaticamente. Questi 9 sottolivelli sommati alle velocità delle funzioni deumidificazione, turbo e silence, consentono al climatizzatore di disporre complessivamente di 12 velocità del fl usso d'aria.
- FLAP AUTO MEMORY

Quando viene spento, il climatizzatore memorizza l'ultima posizione del flap impostata

- SENSORE DI FUGHE DI REFRIGERANTE (solo in modalità raffreddamento)

Il climatizzatore individua eventuali perdite di refrigerante e visualizza "EC" sul display (nel caso di display led, lampeggiano i led RUN e TIMER)

FILTRI DI TRATTAMENTO DELL'ARIA

- Filtro antiodore

Rimuove cattivi odori e composti organici volatili

• Prima di qualsiasi operazione staccare la spina o l'interruttore dedicato (rischio di lesioni personali per folgorazione).
• Non toccare il condizionatore con mani bagnate (rischio di lesioni personali per folgorazione).
• Nel caso di pulizia non salire su un tavolo o una sedia instabile (rischio di lesioni personali per caduta dall'alto).
• Nel rimuovere i fi ltri attenzione a non toccare le parti in metallo in particolare fare attezione allo scambiatore dell'unità interna (rischio di lesioni personali per tagli).

PULIZIA DEI FILTRI

Per un buon rendimento del climatizzatore, la pulizia dei fi ltri è essenziale. Per ambienti domestici è consigliabile una pulizia ogni 15 giorni.

Filtri antipolvere

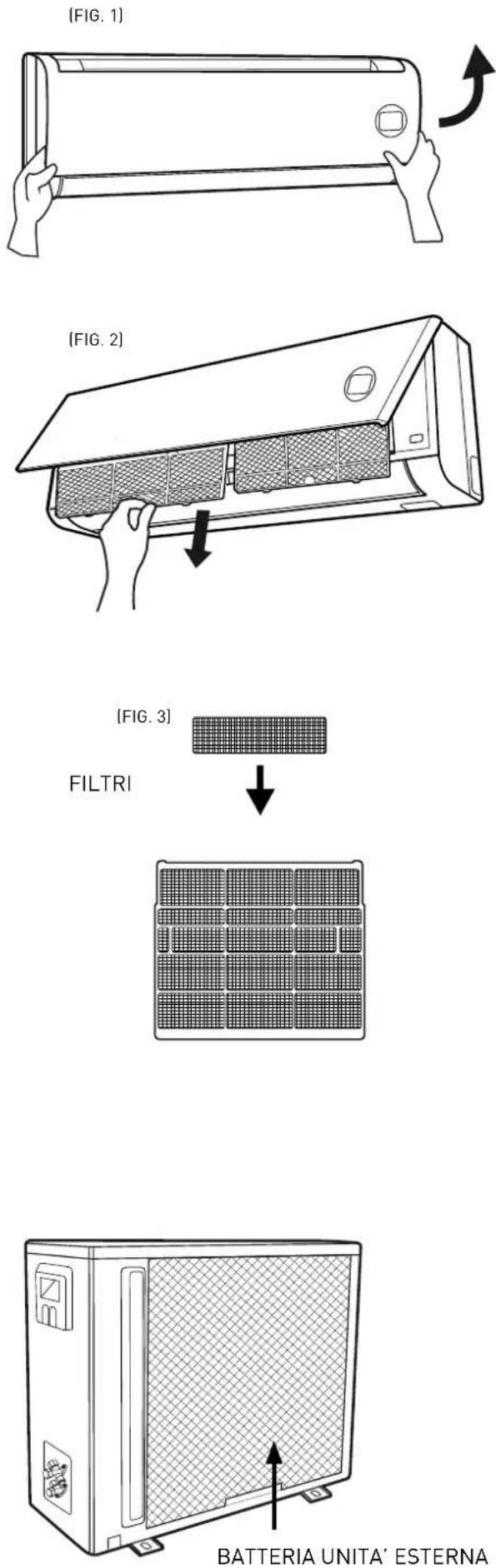

Aprire il pannello frontale spingendolo verso l'alto in corrispondenza delle "scanalature" poste ai lati (fi g. 1).

Estrarre i fi ltri sfi landoli tirando delicatamente verso il basso (fi g. 2). Pulirli con l'aspirapolvere o lavarli con acqua tiepida e detersivo neutro. Prima di rimetterli in posizione asciugarli bene. Non lasciarli esposti al sole. Non far funzionare il clima-tizzatore senza fi ltri dell'aria.

Filtri di trattamento dell'aria

Aprire il pannello frontale ed estrarre i filtri antipolvere come spiegato sopra. Estrarre dall'apposita sede i filtri di trattamento dell'aria come illustrato in fig. 3 e sostituirli con quelli nuovi.

- Filtro antiodore

Tali filtri vanno sostituiti una volta che non sono più in grado di svolgere la loro funzione (circa 24 mesi).

PULIZIA DEL CLIMATIZZATORE

Pulire l'Unità Interna ed eventualmente il telecomando, usando un panno inumidito con acqua tiepida (non più di 40°C) e sapone neutro; non usare solventi o detergenti aggressivi, insetticida e spray (rishio di danneggiamento e corrosioni parti in plastica dell'apparecchio).

Prestare particolare attenzione alla pulizia del pannello frontale, in quanto molto sensibile ai graffi.

Se la batteria dell'Unità Esterna è intasata, togliere le foglie e i detriti e poi eliminare la polvere con un getto d'aria o un po' d'acqua.

MANUTENZIONE DI FINE STAGIONE

ATTENZIONE:

• Prima di qualsiasi operazione staccare la spina o l'interruttore dedicato (rischio di lesioni personali per folgorazione).
• Non toccare il condizionatore con mani bagnate (rischio di lesioni personali per folgorazione).
• Nel caso di pulizia non salire su un tavolo o una sedia instabile (rischio di lesioni personali per caduta dall'alto).
• Nel rimuovere i fi ltri attenzione a non toccare le parti in metallo in particolare fare attezione allo scambiatore dell'unità interna (rischio di lesioni personali per tagli).

• Pulire i filtri e rimontarli.
- In una giornata di sole far funzionare il climatizatore in ventilazione per alcune ore, in modo che l'interno si possa asciugare completamente.
- Staccare la spina o disinserire l'interruttore automatico.

SE IL CLIMATIZZATORE NON FUNZIONA

1. Se l'apparecchio non dà segno di vita, controllare che:
2. vi sia la tensione di rete
3. l'interruttore automatico non sia saltato
4. non vi sia stata un'interruzione dell'alimentazione
5. il condizionatore si accenda premendo il tasto ON-OFF posto sull'unità interna
6. Se l'effetto di raffreddamento (o di riscaldamento) sembra inferiore al normale:
7. la temperatura è stata impostata correttamente sul telecomando?
8. è stata aperta una porta o una fi nestra?
9. l'Unità Interna è esposta ai raggi diretti del sole?
10. i fi ltri sono intasati?
11. vi sono ostacoli che impediscono la libera circolazione dell'aria all'Unità Interna o all'Unità Esterna?

Le prestazioni e le caratteristiche di qualsiasi macchina frigorifera sono notevolmente influenzate dalle condizioni ambientali in cui lavorano l'Unità Interna e l'Unità Esterna.

CONDIZIONI DI FUNZIONAMENTO LIMITE

Raffreddamento	temperatura esterna da -15° a 50°C
Riscaldamento	temperatura esterna da -15° a 30°C

ATTENZIONE: Umidità relativa ambiente deve essere inferiore all'80%. Se il condizionatore lavora sopra questo limite, sulla superfi cie potrebbe formarsi condensa e causare gocciolamenti
