GEBRUIKSAANWIJZING PAM 21011 BOSCH

NL Gebruiksaanwijzing

(*) De acordo com a norma EN14511Inhoud

Bescherming van het milieu

Raadgeving voor het verwerpen van de verpakking113

Raadgeving voor het verwerpen van uw oude apparaat113

Raadgeving voor het besparen van energie113

Belangrijke Opmerkingen

Vóór dat u uw apparaat aansluit114

Presentatie van uw nieuwe apparaat

Beschrijving van het apparaat115

Beschrijving van de onderdelen117

Voorwaarden voor het gebruik

Voorwaarden voor het gebruik117

Het concept van de navigatie

Toetsen "up" en "down"118

Toetsen "+" en "–" 119

Gebruiksaanwijzingen

Klaarmaken van het apparaat vóór het gebruik119

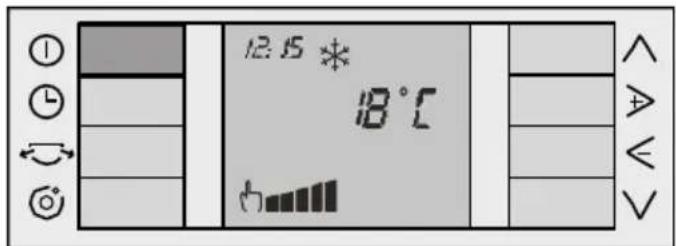

Aan- en afzetten van het apparaat 121

Keuze van de functie mode121

Keuze van de temperatuur 123

Keuze van de snelheden124

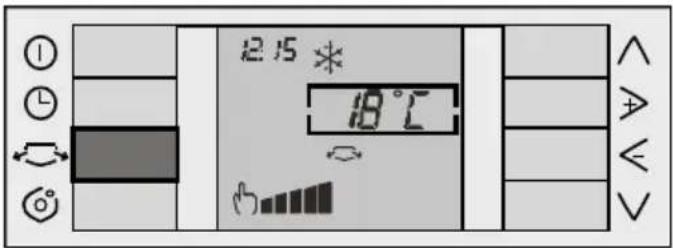

Zijdelingse kleppen125

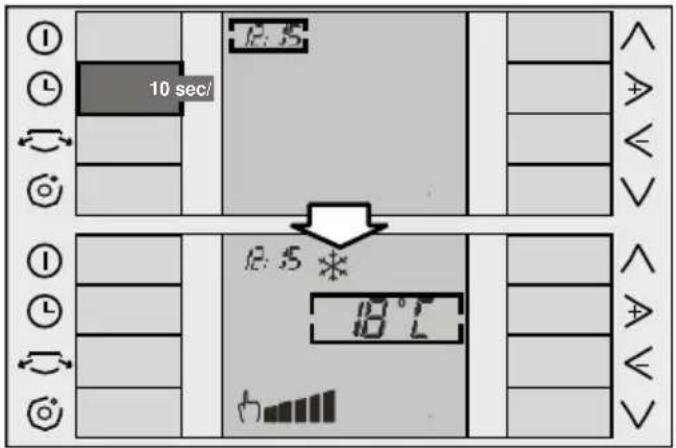

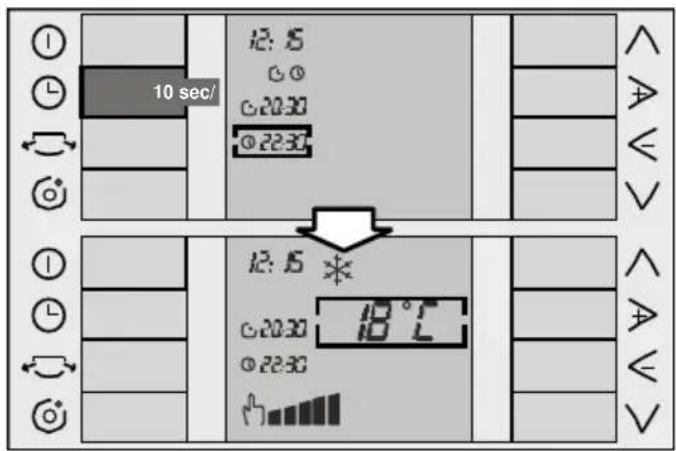

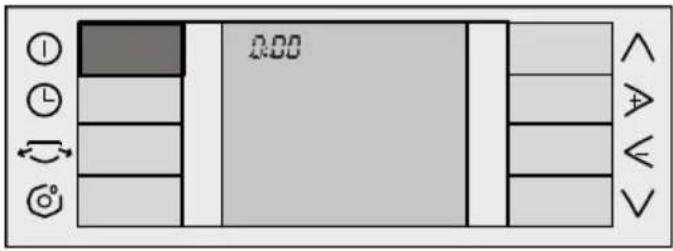

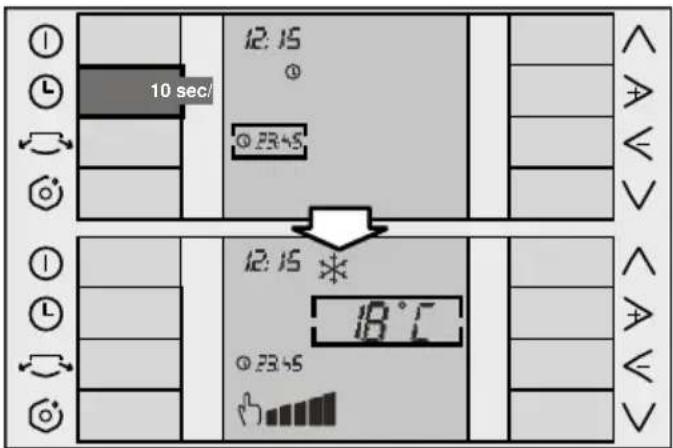

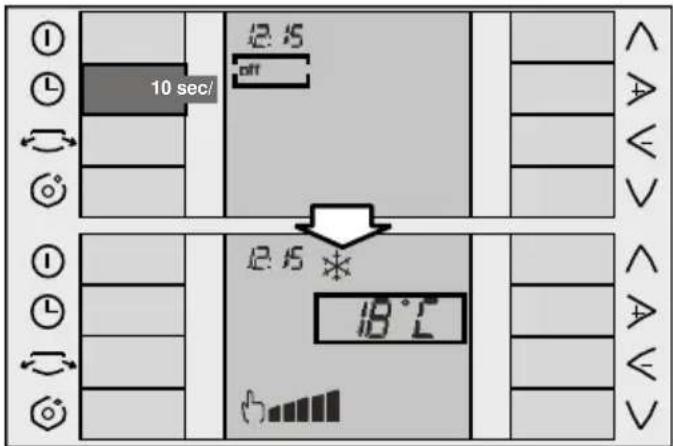

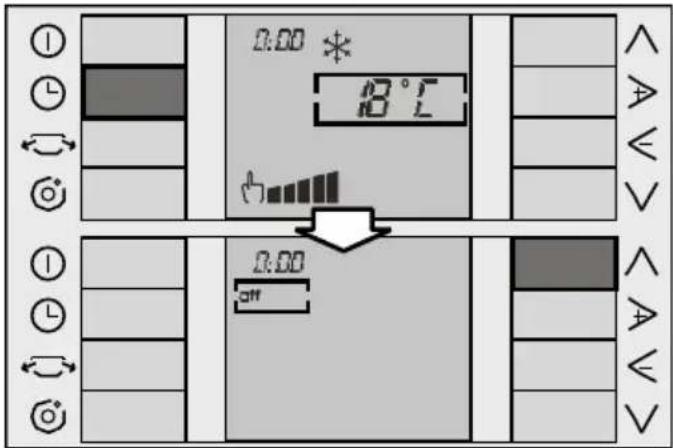

Op de juiste tijd zetten/De tijdopnemer programmeren125

Reiniging, Transport en Onderhoud

Reiniging van het apparaat130

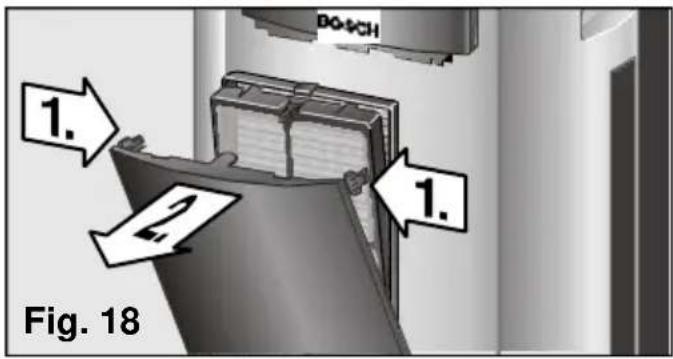

Reiniging en verwisselen van de reinigingsfilters130

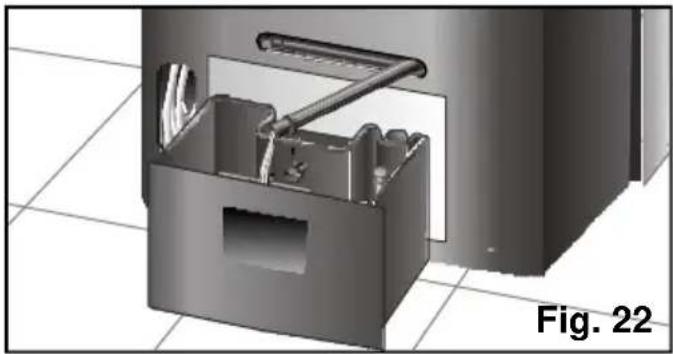

Voorwaarden van het transport131

Voorwaarden voor de opslag131

Voor u het apparaat gebruikt aan het begin

Overwegingen die u bellen naar de Technische

Dienst zullen besparen

Algemene voorwaarden van het werken 132

Algemene overwegingen over het geruisniveau 132

Technische Dienst / Garantie /

Bescherming van het milieu

Raadgeving voor het verwerpen van

❏ Ontzie het milieu bij het verwerpen van de

verpakking van uw apparaat.

❏ Onze producten worden met zorg ingepakt

voor het transport. Alle voor de verpakking

gebruikte materialen zijn milieuvriendelijk

(het karton wordt gemaakt van gebruikt

papier) en kunnen geregenereerd worden.

❏ Door recycleren van de verpakkingen, doet

u mee aan een verminderd gebruik van

grondstoffen en bovendien wordt zodoende

het volume van de vuilnisstortplaatsen

❏ Werk op doeltreffende wijze mee aan de

bescherming van het milieu door de juiste

afhandeling van de verpakking, breng deze

daarvoor naar de dichtst bijzijnde vuilnis

ophaalplaats of, zo mogelijk, stuur de

verpakking terug naar de leverancier die u

de apparaat verkocht heeft.

Raadgeving voor het verwerpen van

❏ Haal het snoer uit het stopcontact en snij

het snoer in stukken.

❏ De apparaten hebben materiaal dat men

kan recycleren, behalve ook gevaarlijk

materiaal (zoals zware metalen of vloeibare

koelmiddelen) die de grond of de atmosfeer

kunnen verontreinigen. Werk doelmatig mee

aan de milieubescherming door u ervan te

verzekeren dat uw oude apparaat gesloopt

wordt op een manier die het milieu ontziet.

Breng het apparaat daarom naar een

officiële opslagplaats of naar een plaats

waar materiaal recyclet wordt (uw

gemeentedienst kan u informeren over de

dichtst bijzijnde opslagplaatsen). De

apparaten waar koelmiddelen in zitten

moeten verworpen worden overeenkomstig

de van kracht zijnde regels.

❏ Dit apparaat is gekenmerkt in

overeenstemming met de Europese richtlijn

2002/96/EG betreffende afgedankte

De richtlijn geeft het kader aan voor de in

de EU geldige terugneming en verwerking

Raadgevingen voor het sparen van

Gedurende het gebruik zal uw apparaat

energie gaan verbruiken, hetgeen een milieu

effect oplevert. Men moet proberen de

doelmatigheid van het apparaat te verbeteren

en dus het gebruik te verminderen.

❏ Zet het apparaat voor de luchtbehandeling

af als u het niet nodig heeft.

❏ Kies een geschikte temperatuur, te lage

temperaturen verbruiken erg veel energie.

❏ Plaats het apparaat zo ver mogelijk

verwijderd van mogelijke warmtebronnen

(zonnestraling, etc.) en zorg voor een

goede doorstroming van de lucht.

❏ Zorg voor de juiste installatie van het

apparaat. Bij air conditioning kan men een

energiebesparing halen van 30% door te

voorkomen dat er warmte in de kamer komt

door het gebruiken van zonneschermen,

rolluiken of gordijnen voor oppervlakten van

❏ Gebruik de onderdelen die bij uw apparaat

zitten en ook de specifieke onderdelen die

beschreven worden in de paragraaf

"Beschrijving van de onderdelen" om

binnenstromen van buitenlucht te

minimieren. In geval u gebruik maakt van

onderdelen die het nodig maken dat u

gaten boort in muren of ramen raden wij

aan dat u deze zo veel mogelijk passend

maakt enBelangrijke opmerkingen

Voor het aansluiten van uw apparaat

❏ Lees het boekje met de

gebruiksaanwijzingen voordat u voor het

eerst het apparaat gebruikt. In dit boekje

staat belangrijke informatie , niet alleen

omtrent het gebruik maar ook over de

veiligheid en het onderhoud.

❏ Bewaar dit boekje met de

gebruiksaanwijzingen. Het kan eventueel

nuttig zijn voor een andere gebruiker.

❏ Zet nooit een beschadigd apparaat aan.

❏ De montage en aansluiting van uw apparaat

moeten overeenkomen met de van kracht

zijnde normatief en de instructies voor de

montage. Als men deze instructies niet

volgt, loopt men het risico de garantie te

❏ Onze apparaten komen overeen met de

vigerende veiligheidsnormen. Alleen

dat u de pakking afsluit met silicone, gips of

iets dergelijks, om zo te voorkomen dat er

lucht naar binnen of naar buiten stroomt

❏ Om een verminderde doelmatigheid van uw

apparaat en zodoende een hoger

energieverbruik te voorkomen, raden wij u

aan de aanwijzingen voor het plaatsen van

de ontluchtingsbuis die de fabrikant

aanraadt strikt te volgen. (Zie de paragraaf

"Klaarmaken van het apparaat vóór het

❏ Voorkom kromme bochten en onnodig

verlengen van de ontluchtingsbuis.

❏ Bij de ontluchting van warme lucht in het

geval van schuiframen, gebruikt u het beste

het onderdeel dat voorkomt dat er warme

lucht van buiten naar binnen stroomt, dit

verbetert de doelmatigheid.

❏ Verifieer dat de verbindingen tussen de

ontluchtingsbuis en de moffen (uitlaatmof en

verdeelmof) goed zijn. Zie "Mogelijkheden

voor ontluchting naar buiten".

❏ Controleer dat de diffuser zo geplaatst is

dat het raam zo veel mogelijk gesloten kan

worden om zodoende binnenstromen van

buitenlucht te voorkomen.

❏ Verzeker u ervan dat de toevoer en de

afvoer van lucht niet verstopt zijn. Houdt

deze schoon en vrij van vuil, stof en

❏ Houdt de filters van het apparaat goed

schoon en zorg ervoor dat deze goed

geïnstalleerd zijn. (Zie "Reiniging en

❏ Laat het huis gedurende de zomer

doortochten wanneer de buitenlucht op zijn

fris is ('s morgens vroeg en gedurende de

gespecialiseerde competente vakmensen

mogen de apparaten repareren. Het gaat

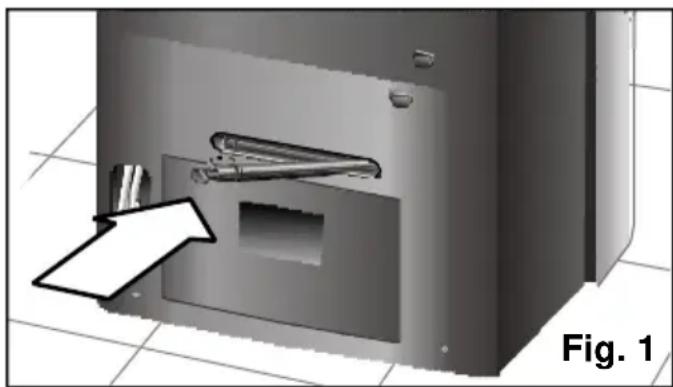

❏ Verzeker u ervan dat de dop voor de

ontluchting goed vast zit, hij kan losgeraakt

zijn tijdens het transport, Figuur 1.

Bescherming van het milieu115

Presentatie van uw nieuwe apparaat

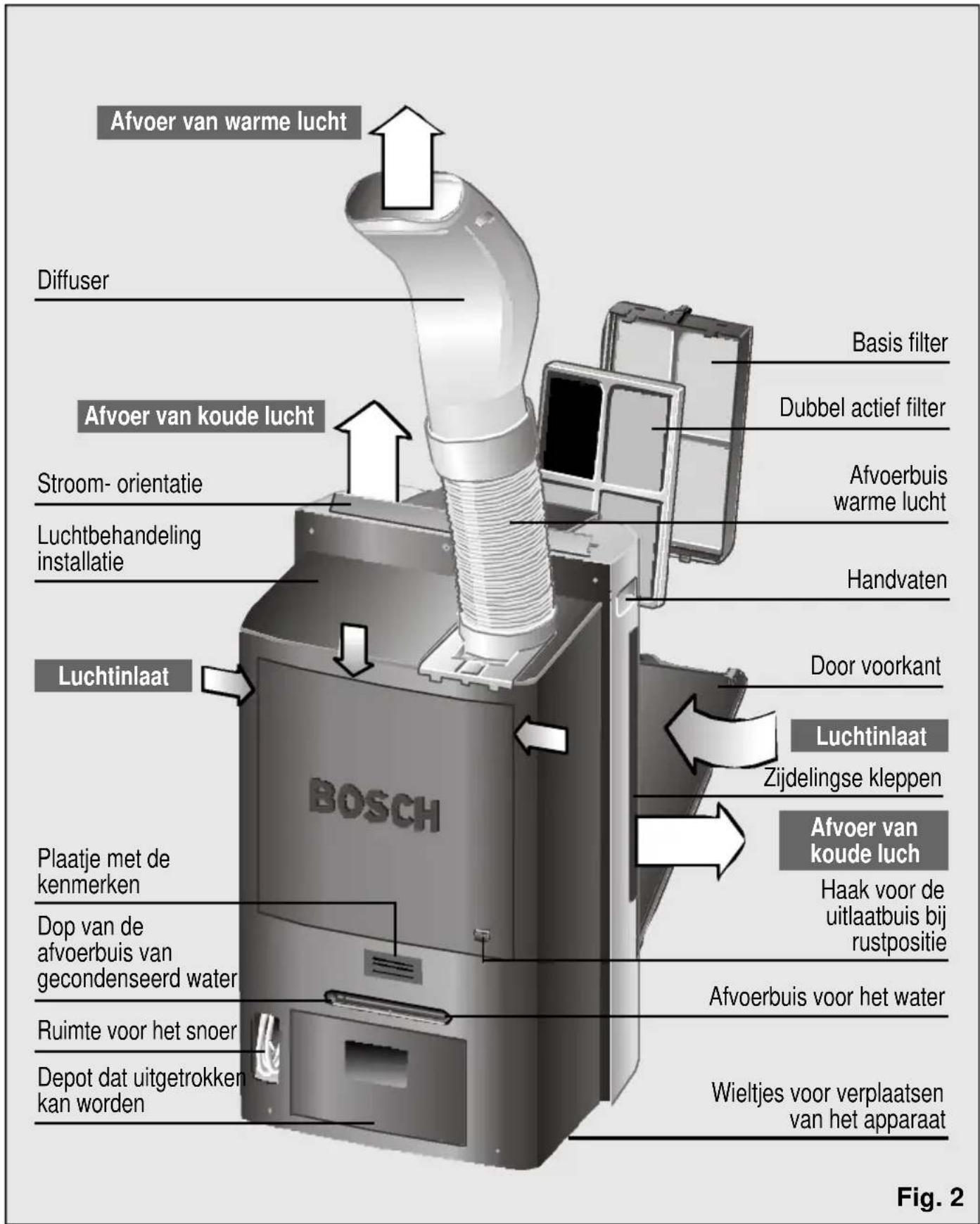

Beschrijving van het apparaat

Afvoer van warme lucht

Afvoer van koude lucht

Ruimte voor het snoer

Depot dat uitgetrokken

Wieltjes voor verplaatsen

Dubbel actief filter

Afvoerbuis voor het water

Presentatie van uw nieuwe apparaat

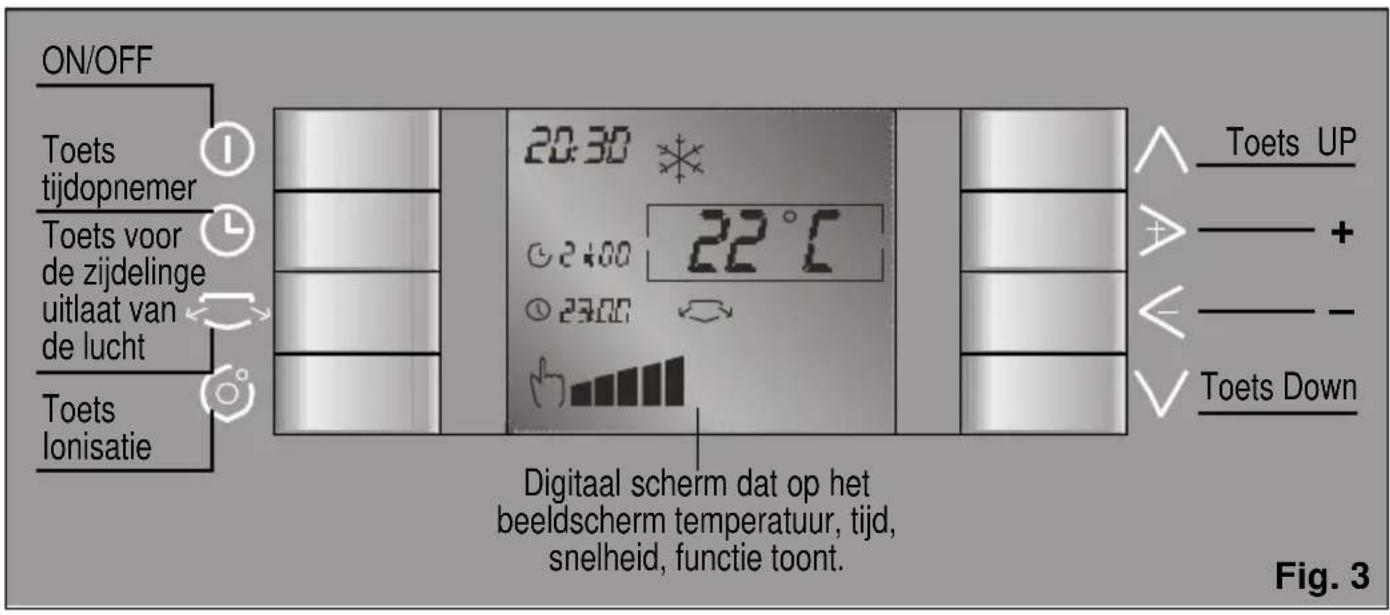

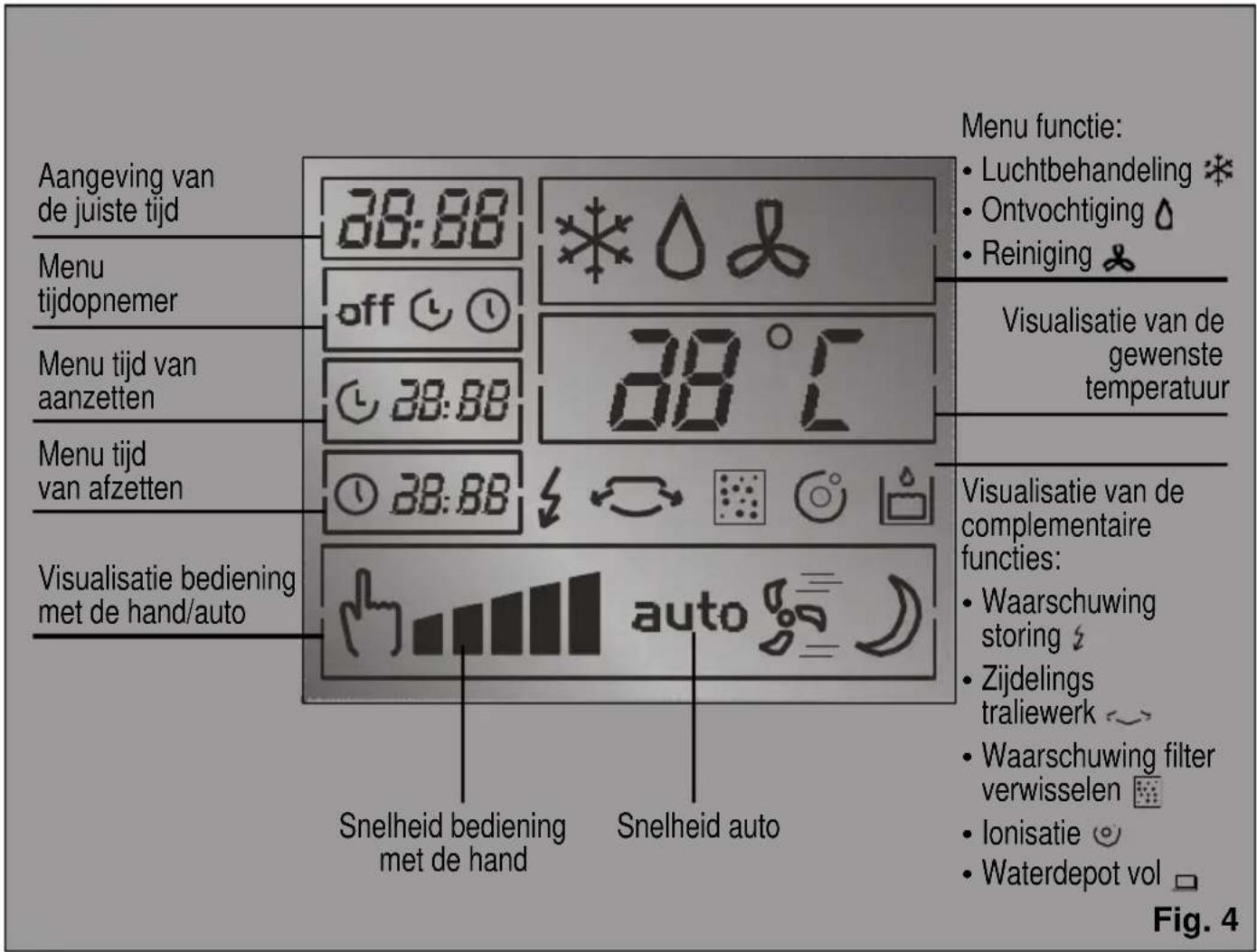

Digitaal scherm dat op het

beeldscherm temperatuur, tijd,

snelheid, functie toont.

Presentatie van uw nieuwe apparaat

Beschrijving van de onderdelen

Zuignap Actief Dubbel Muurschuif / Gleuf balkon

filter actief Raamschuif

Bijgeleverde onderdelen:

Deze onderdelen worden met het apparaat geleverd.

Optionele onderdelen:

Deze onderdelen kunt u kopen bij de officiële dienst van het

merk of bij de geautoriseerde leveranciers.

Optionele onderdelen:

Deze onderdelen kunt u alleen bij de officiële dienst van het

❏ Dit huishoudelijk apparaat moet op 220/240

V en 50 Hz aangesloten worden, met een

stekker die geaard is.

❏ Bescherming door middel van een

langzaam werkende zekering van 10 A.

❏ In het geval u een verlengsnoer gaat

gebruiken, dan moet dit geaard zijn , een

sectie hebben van tenminste 1,5 mm

klem en het mag niet langer zijn dan 25 m.

❏ Het snoer dat op het net aangesloten wordt

beschikt over een opbergplaats aan de

achterkant van het apparaat. Zie Fig. 2.

❏ Laat er geen water in het apparaat komen

en bedek ook de toevoer en afvoer van

lucht in uw apparaat niet.

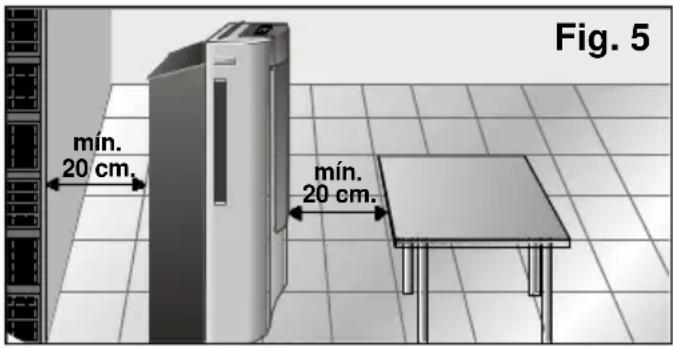

❏ Voor de veiligheid is het nodig voordat u uw

apparaat aansluit dat dit tenminste 20 cm

van elke oppervlakte in de buurt verwijderd

Mocht het om de een of andere reden

nodig zijn het elektrische aansluitingsnoer

te vervangen door een nieuw snoer, mag

dit alleen door geautoriseerd personeel

van de Officiële Technische Dienst gedaan

Als het apparaat afgezet wordt en weer

opnieuw aangezet wordt, zal de

compressor na ongeveer drie minuten

weer op gang komen. Deze tijd is nodig om

de goede werking ervan de garanderen.

Vermijd direct contact met de lucht die via

de afvoerbuis uitgeblazen wordt.118

Het navigatie concept

Het bedieningspaneel van uw apparaat is

ontworpen om u het gebruik van het apparaat

gemakkelijker te maken. U moet rekening

houden met de volgende kenmerken.

Het navigatie concept van het apparaat is

gebaseerd op het gebruik van de toetsen "up"

en “down” (naar boven en naar beneden) om

zich op het scherm te bewegen. De toetsen

"+" en "–" (rechts en links) maken het ons

mogelijk ons naar rechts en naar links te

bewegen binnen de gekozen rechthoek. Deze

rechthoek geeft de gekozen functie aan

waarmee wij kunnen werken. Om het

navigatie concept beter te begrijpen, zien wij

hierna een voorbeeld.

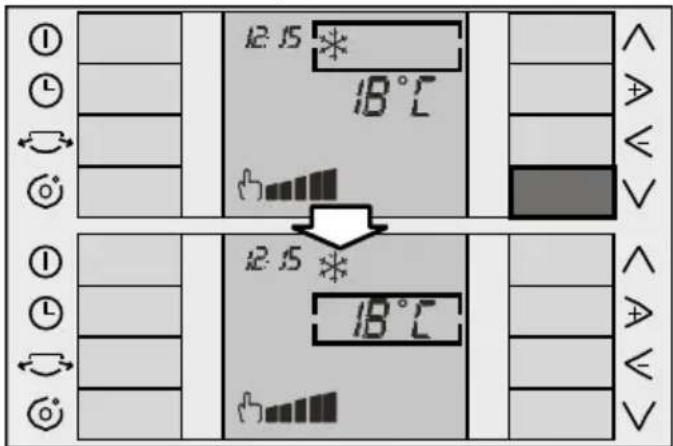

dat wij ons naar boven en naar beneden

bewegen op het scherm.

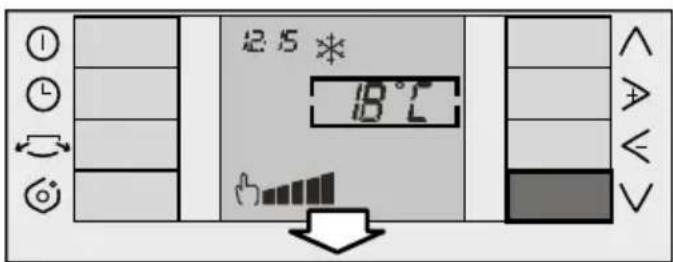

Wij gaan er van uit dat de begin situatie is

zoals te zien is in het eerste figuur (de

rechthoek bevindt zich op de optie functie

wijze). Als wij op de toets drukken beweegt

de rechthoek zich naar beneden naar de

functie "Keuze temperatuur".

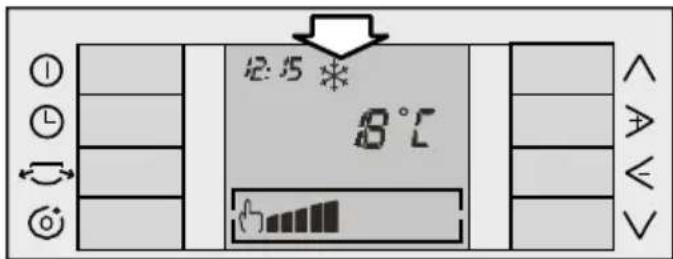

Als wij weer op de toets drukken gaat de

selectie rechthoek naar beneden tot op de

functie "Keuze snelheid".

Het gebruik van de toets is precies hetzelfde

als die van de toets , de rechthoek verplaatst

zich nu alleen naar boven.

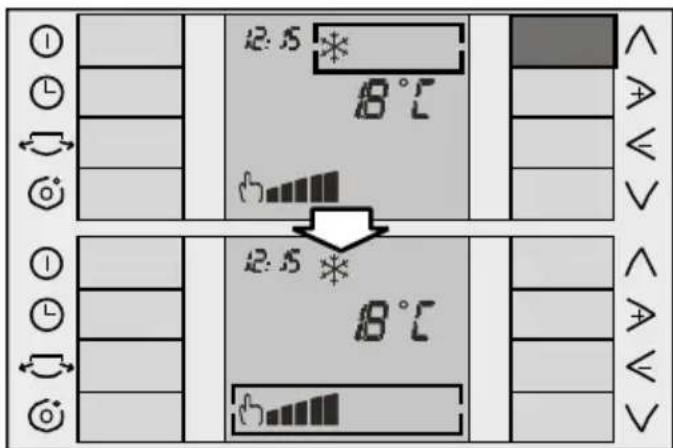

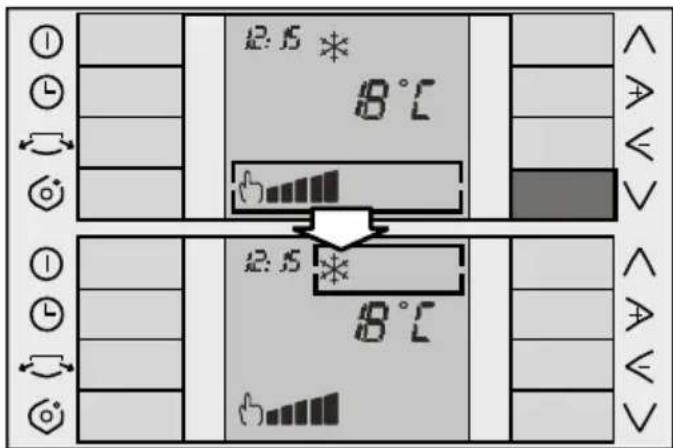

Het gebruik van beide toetsen is cyclisch. Dat wil

zeggen: als wij ons op de onderkant van het

scherm bevinden en wij drukken opnieuw op de

toets dan verplaatst de rechthoek zich naar

de bovenkant van het scherm. Op dezelfde

wijze, als wij ons boven aan het scherm

bevinden en wij drukken op de toets , dan

verplaatst de keuzerechthoek zich naar de

onderkant van het scherm.119

Het navigatie concept

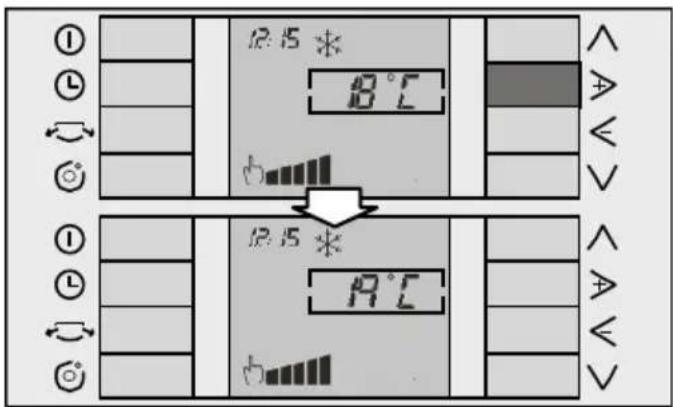

De toetsen "+" en "–" maken het ons mogelijk

ons naar rechts en naar links te verplaatsen

binnen de keuze rechthoek. Als de gekozen

functie die van de temperatuur is, kunnen wij

met de toetsen de temperatuur verhogen ,

of verminderen , zoals te zien is in het

Klaarmaken van het apparaat voor

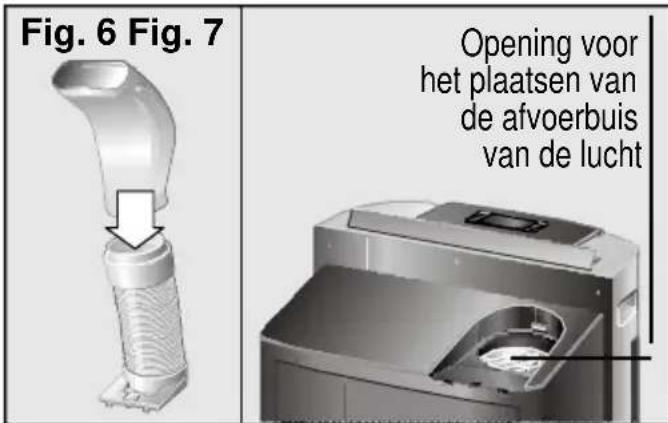

Installatie van de afvoerbuis van de lucht

❏ Plaats de ontluchtingsbuis in de daarvoor

bestemde ruimte die zich aan de

bovenkant achter in het apparaat bevindt.

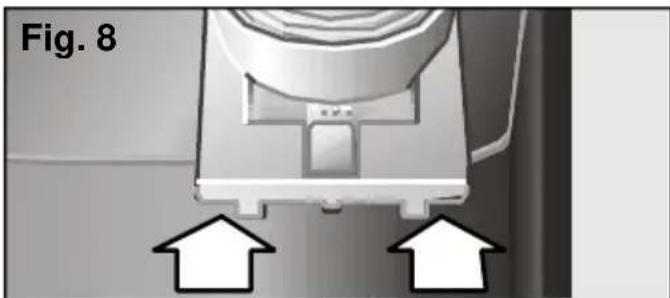

Om er voor te zorgen dat dit geheel goed in de

ruimte vast komt te zitten moet u het mofje in het

gat dat hiervoor aangebracht is doen glijden.

(zoals de pijltjes van figuur 8a a n d u i d e n ) .

Als dit eenmaal gebeurd is, zet u de

diffuusbuis op zijn plaats, Figuur 6.

Om dit geheel uit het apparaat te verwijderen

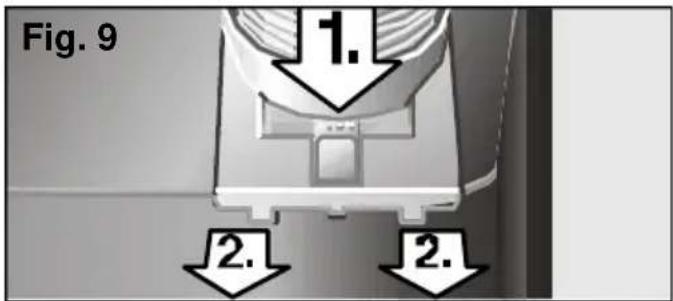

moet men drukken op het tongetje "P u s h ", F i g .

9, 1. en het naar buiten laten glijden (Fig. 9, 2.)

Installatie van de onderdelen voor het

afvoeren van de lucht in de functie koeling

Om de warme lucht af te voeren bestaat er

een serie onderdelen die dit gemakkelijker

maken. (zie de paragraaf "Beschrijving van de

Installatie van de functie ontvochtiging en

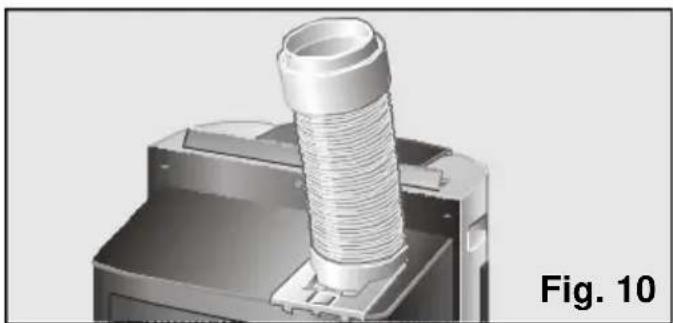

❏ Verwijder de diffuusbuis en zet de

afvoerbuis van de lucht op de in fig. 10.

❏ Mocht u dit wensen dan kunt u ook de

ontluchtingsbuis geheel demonteren.

❏ Verwijder de diffuusbuis en sluit de

ontluchtingsbuis aan op het onderdeel.

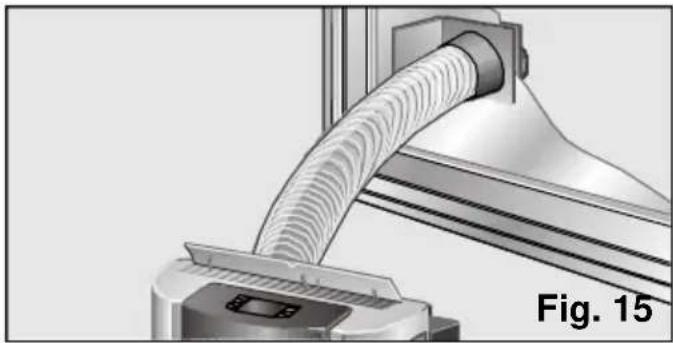

❏ In het geval dat het gaat om een vaste

installatie via een raam, gebruikt men alleen

het transparante eindstuk van het onderdeel

en moet er in het glas een opening gemaakt

worden van 10,5 cm, Fig. 15.

Dit wordt gedaan met behulp van het onderdeel

muurschuif / raamschuif. Zie "Beschrijving van

❏ Om de warme lucht af te voeren via de muur

moet u een opening in de muur maken voor

het plaatsen van de muurschuif, Fig. 14.

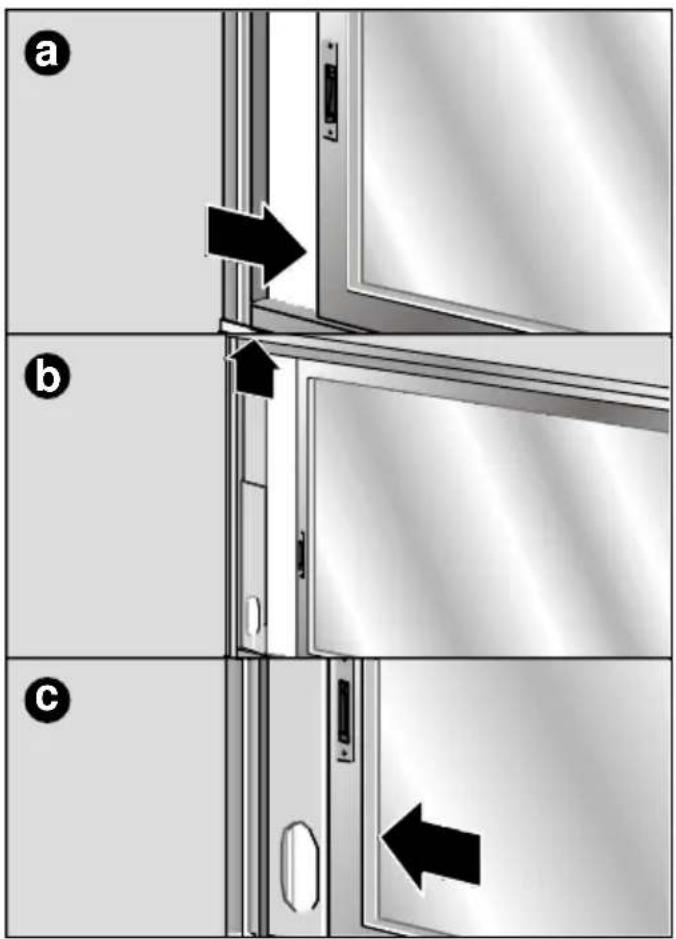

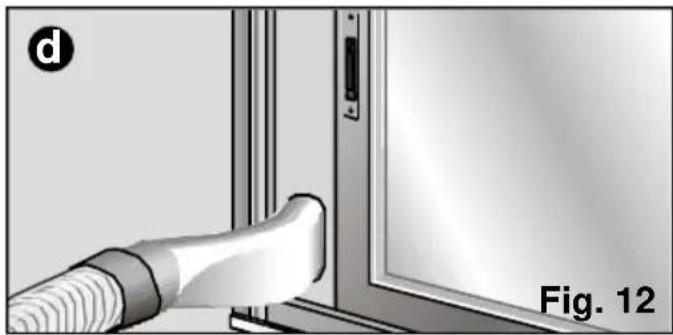

Installatie van de gleuf van het

❏ U kunt hiervoor ook het installatie onderdeel

gleuf raam / balkon gebruiken. (Zie

"Beschrijving van de onderdelen") dat bij dit

apparaat geleverd wordt, Fig. 12 : a, b, c,

d. Dit is zowel op horizontale als op

verticale ramen te gebruiken.

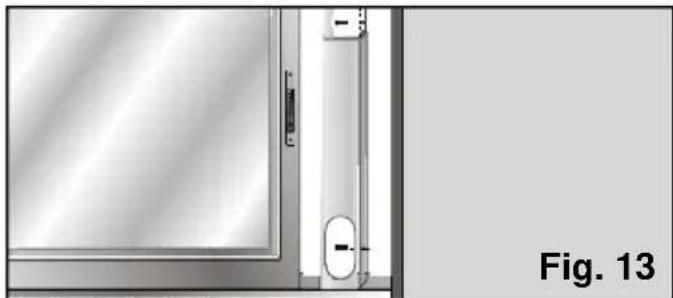

❏ Om dit vast te zetten op het raam of het

balkon beschikt u over twee laterale gaatjes.

Met twee schroefjes (niet bij het onderdeel

geleverd) kan de gebruiker de gleuf vast

zetten op de raampost of vastmaken aan de

muur zonder dat er gevaar bestaat dat de

gleuf zich verplaatst of kan vallen, Figuur 13.

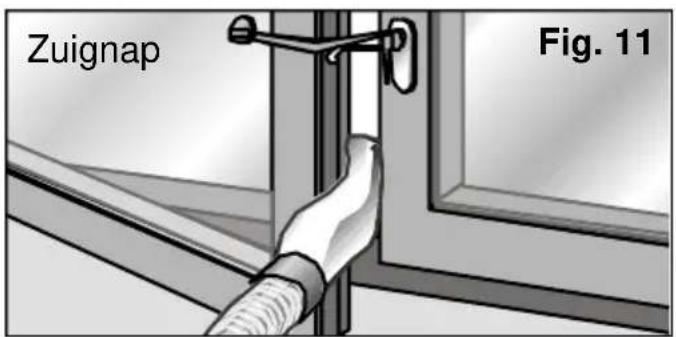

Installatie van de zuignap

❏ Open het raam een stukje en plaats de

d i f fuusbuis tussen de raampost en het kozijn.

❏ Sluit het raam zo goed mogelijk en zet het

vast met de geleverde zuignap, Fig. 11.

ZuignapAan- en afzetten van het apparaat

Om het apparaat in werking te zetten drukt of

op de toets "On" / "Off" .

Verzeker u er van dat het apparaat

aangesloten is op het electrische net.

Selectie van de functie

U kunt in uw apparaat elke functie

mogelijkheid die hierna beschreven zal

Plaats de rechthoek op de functie mode met

behulp van de toetsen "up" en "down" (Zie

"Het navigatie concept". Toetsen "up" en

Met behulp van de toetsen "+" en "–"

verplaatsen wij ons over de rechthoek en

kiezen de gewenste functie (Zie "Het navigatie

concept". Toetsen "+" en "–").

Met deze functie vermindert het apparaat de

temperatuur van de omgeving tot op de door

de gebruiker gewenste temperatuur. Tegelijker

tijd wordt de lucht in de kamer ontvocht en

gereinigd, zodat men een aangenaam klimaat

❏ Sluit het apparaat aan op het electrische net.

❏ Richt de afvoerbuis van de warme lucht

naar buiten (zie de paragraaf "Klaarmaken

van het apparaat voor het gebruik").

❏ Verifieer dat de dop goed op de afvoerbuis

van het water zit om te voorkomen dat het

water naar buiten kan lekken en zo de

steunoppervlakte nat zou maken.

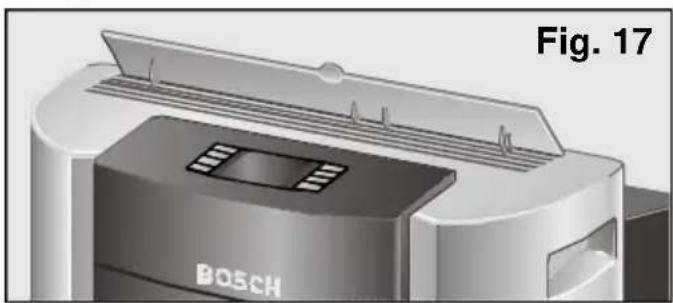

❏ Til het lucht orientatieluikje dat zich aan de

bovenkant van het apparaat bevindt, op.

Maak de afvoerbuis van de warme lucht

niet onnodig lang (grootste lengte 140 cm).

Bij het plaatsen van de buis moet men

kromme bochten voorkomen. Als men dit

niet doet, wordt de juiste afvoer van de

warme lucht verhinderd, terwijl het

tegelijkertijd een vermindering van het

koelpotentieel en het rendement van het

apparaat zou opleveren.

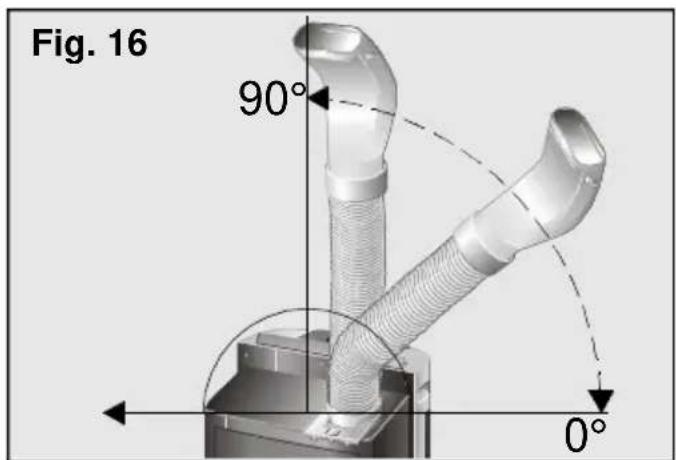

Om de maximale koeling en het laagste

geluidsniveau te halen moeten wij u aanraden

de afvoerbuis hoger te plaatsen dan de totale

hoogte van het apparaat, Fig. 16.

Bij deze functie vermindert het apparaat de

vochtigheidsgraad van de omgeving.

Tegelijker tijd reinigt het de lucht in de kamer

om zodoende een aangenaam klimaat te

❏ Sluit het apparaat aan op het eleketrische

❏ Plaats de afvoerbuis van de lucht zoals

beschreven is in de paragraaf "Klaarmaken

van het apparaat voor het gebruik".

❏ Til het orientatie luikje op dat zich boven op

het apparaat bevindt.

Er bestaan twee mogelijkheden om het

gecondenseerde water te verwijderen: via het

uittrekbare depot en ook continu.

Ontvochtigen via het uittrekbare depot:

• Verifieer dat het uittrekbare depot op de

juiste manier in het apparaat geplaatst is en

dat de dop goed vast zit op afvoerbuis van

het water om te voorkomen dat het water

naar buiten lekt en de steunoppervlakte nat

• Het water dat in het depot verzameld wordt

bereikt een hoger niveau. Zodra dit het

maximale peil bereikt, verschijnt op het

scherm het symbool . Dit symbool zal

ook verschijnen als het uittrekbare depot

niet goed in de daarvoor bestemde ruimte in

het apparaat geplaatst is.

• In beide gevallen moet u het depot uit het

apparaat verwijderen en het water

voorzichtig lozen op de dichtsbijzijnde

Continu Ontvochtigen

• Plaats een bakje onder de opening van de

afvoerbuis van het water om het

condensatie water op te vangen o zet de

buis op een lozingsplaats.

• Verwijder de dop van de afvoerbuis van het

water die zich aan de achterkant binnen in

het apparaat bevindt. Bij deze manier van

werken staat het apparaat niet stil en

waarschuwt ook niet door middel van het

symbool dat het externe depot vol is.

❏ Zet het apparaat aan door te drukken op de

❏ Kies de functie luchtbehandeling (zie de

paragraaf "Keuze van de functie").

❏ Selecteer de gewenste temperatuur, (zie

paragraaf "Keuze temperatuur"). Als het

apparaat automatisch afslaat, moet u

wachten totdat de temperatuur in de

omgeving 2-3°C stijgt, voordat het apparaat

❏ Kies de gewenste werkingssnelheid (zie de

paragraaf "Keuze van de snelheid").

Gedurende de luchtbehandeling, verdampt

een gedeelte van het resulterende

condensatie water automatisch en wordt

samen met de afgevoerde lucht naar buiten

geëvacueerd door de afvoerbuis van de

Als de vochtigheidsgraad erg hoog is, zal het

apparaat water verzamelen in het depot dat

zich aan de achterkant van het apparaat

bevindt. Als het water een bepaald niveau

bereikt verschijnt op het scherm het symbool

uittrekbaar depot vol , hetgeen inhoudt dat

het depot geleegd moet worden. In dat geval

slaat het apparaat af. Om dit uittrekbare depot

te legen is het voldoende om op het handvat

de drukken, het daarna voorzichtig uit het

apparaat te verwijderen en het naar het dichts

bijzijnde lozingsplaats te brengen om het te

ledigen. Zodra het depot geleegd is en weer

op de juiste manier in het apparaat teruggezet

is, verdwijnt het symbool van het scherm.

Als u het apparaat weer aanzet na het

depot geledigd te hebben, vergeet dan niet

het uittrekbare depot weer goed in het

apparaat te zetten. Anders verdwijnt het

symbool niet van het scherm en zal het

apparaat niet werken.

Wij herinneren u er aan dat u na het

afzetten van het apparaat ongeveer drie

minuten moet wachten voor dat de

compressor weer in werking treedt. Dit is

de tijd die nodig is om de goede werking

van uw apparaat te garanderen.123

• Kies de functie ontvochtiging (zie

paragraaf "Keuze van de functie mode".

• Kies de snelheid van de functioneren. (Zie

paragraaf Keuze van de snelheid).

De hoeveelheid water verkregen door

ontvochtiging kan oplopen tot 42 liter per

24 uur, afhankelijk van de omgeving.

De temperatuur verschijnt niet op het

scherm, zodat deze niet gekozen of

veranderd kan worden tijden de mode

Al u van functie verandert, mag u niet

vergeten de dop van de water afvoerbuis

weer vast te schroeven. Anders zou het

water weglopen zodra u het apparaat in

Houdt er steeds rekening mee dat voor de

werking van het apparaat de temperatuur

in de omgeving 18°C. of hoger moet zijn.

In de mode ontvochtiging voert het

apparaat warme lucht af door de

ontluchtingsbuis. Dit is nodig voor een

betere en meer doelmatige werking van het

apparaat in deze mode.

In deze mode wordt de lucht binnen de kamer

opnieuw in circulatie gebracht (ventilatie) en

gaat door een reinigingsfilter (reiniging).

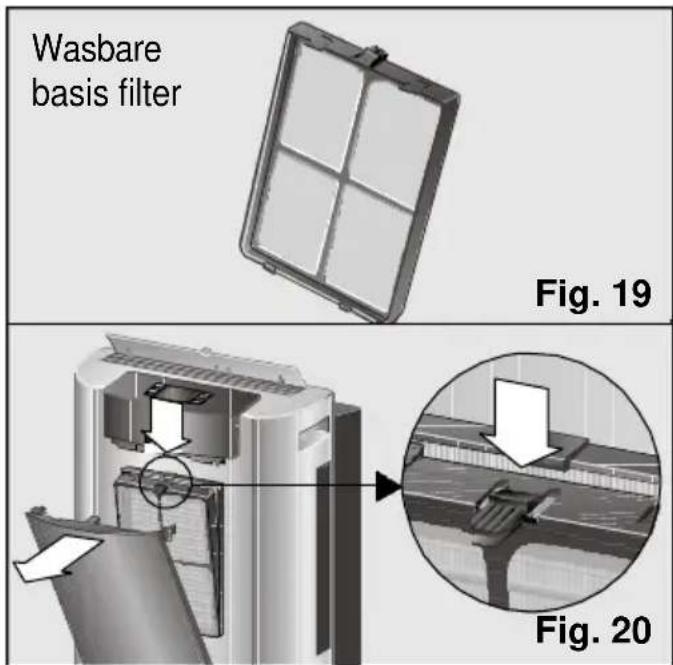

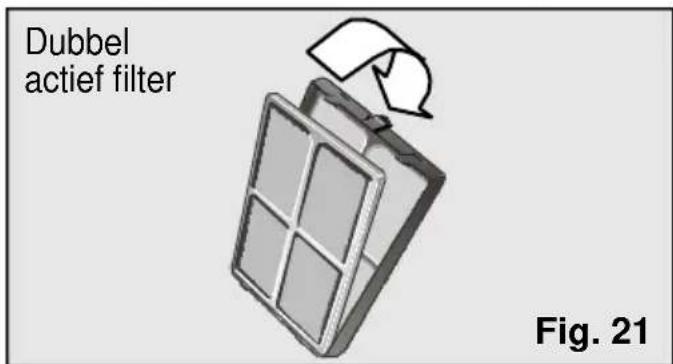

Het apparaat wordt geleverd met een basis

filter en een dubbele actieve filter (zie

"Reiniging en Onderhoud") tegen:

- Stuifmeel, bacteriën en stof.

❏ Sluit het apparaat aan op het elektrische net.

❏ Bevestig de afvoerbuis voor de warme lucht

op de daarvoor bestemde plaats (zie de

paragraaf "Voorbereiding van het apparaat

vóór het gebruik ervan").

❏ Til de oriëntatie klep van de lucht op die

zich boven op het apparaat bevindt op.

❏ Kies de functie reiniging , (zie de

paragraaf "Keuze van de functie mode")

❏ Kies de snelheid waarop het aparta gaat

werken (zie de paragraaf "Keuze van de

Wij raden u aan de filters onafhankelijk van

de gekozen functie (luchtbehandeling,

ontvochtiging, reiniging van de lucht) te

installeren. Zodoende krijgt u een meer

doelmatige reiniging.

Uw air conditioning apparaat beschikt over

een ionisatie-inrichting die ook in werk gesteld

kan worden. Dit onderdeel verhoogt het aantal

negatief geladen ionen in de lucht. Dit gebeurt

normaal in de natuur: na een onweersbui

gedurende de zomer, dicht bij de zee of in de

bergen is de lucht fris en zuiver omdat deze

hier zeer rijk is in negatieve ionen.

• Om de ionisatie-inrichting te activeren moet

u op de toets ionisatie van het

bedieningspaneel drukken. Op het scherm

verschijnt het symbool ion, hetgeen

aangeeft dat deze functie geactiveerd is.

• Om deze weer opnieuw te deactiveren drukt

u eenvoudig nog een keer de

desbetreffende toets in. Het symbool

ionisatie verdwijnt dan van het scherm.

De ionisatie kan geactiveerd worden bij alle

functies (luchtbehandeling, ontvochtiging en

reiniging) en voor alle snelheden.

Keuze van de temperatuur

Deze functie is alleen geldig in de mode

luchtbehandeling. Plaats de rechthoek op het

menu keuze van de temperatuur (zie Toetsen

"up" en "down"). Met behulp van de toetsen

"+" en "–" verplaatst u zich tot u de gewenste

temperatuur geselecteerd heeft. (zie Toetsen

Door te drukken op de toets "+" gaat de

temperatuur omhoog, door drukken op de

toets "–" daalt de temperatuur.

Het verschil in temperatuur dat u kunt kiezen

gaat van 18°C tot 30°C, met stappen van 1°C.

Als u de toets ingedrukt houdt, veranderen de

graden met hogere snelheid.

Gebruiksaanwijzing124

Keuze van de snelheden

In uw apparaat kunt u kiezen uit vijf met de

hand bediende snelheden en

twee automatische snelheden: maximaal

en geruisloos . De automatische

maximale snelheid regelt de

temperatuur beginnend met de maximale

koelingspotentie totdat de door de gebruiker

gekozen condities verkregen zijn. De

automatische snelheid geruisloos regelt

de temperatuur door te beginnen met een

lagere potentie, meer geruisloos, tot de

condities die de gebruiker vastgesteld heeft

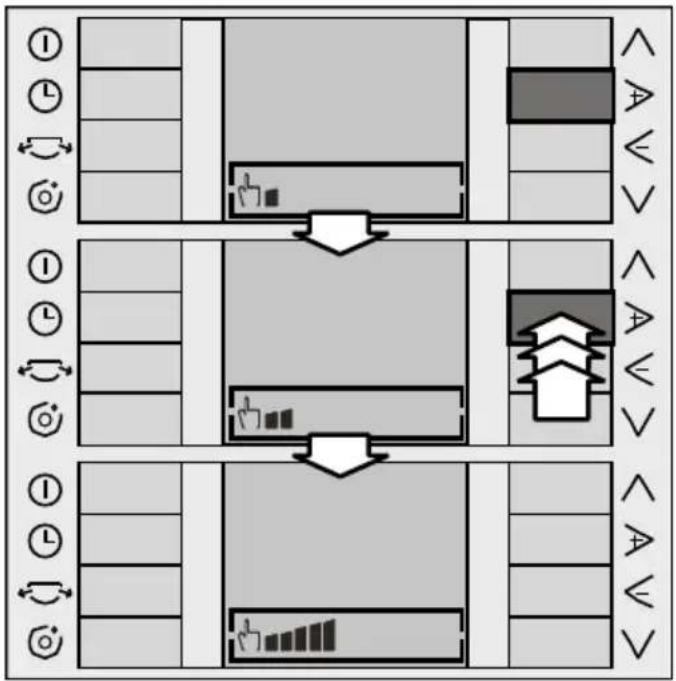

Met de hand bediende snelheden:

Plaats de rechthoek op het menu keuze van

snelheden (zie paragraaf "Het navigatie concept"

Toetsen "up" en "down"). Met behulp van de

toetsen "+" en "–" verplaatsen wij ons tot de

gewenste snelheid vastgesteld is (zie paragraaf

"het navigatie concept" Toetsen "+" en "–").

Op het scherm verschijnt het symbool met de

hand bediend , gevolgd door de laatst

gekozen snelheid. Om de snelheid te

veranderen van maximaal en

geruisloos drukt u de toetsen "+" en "–" in.

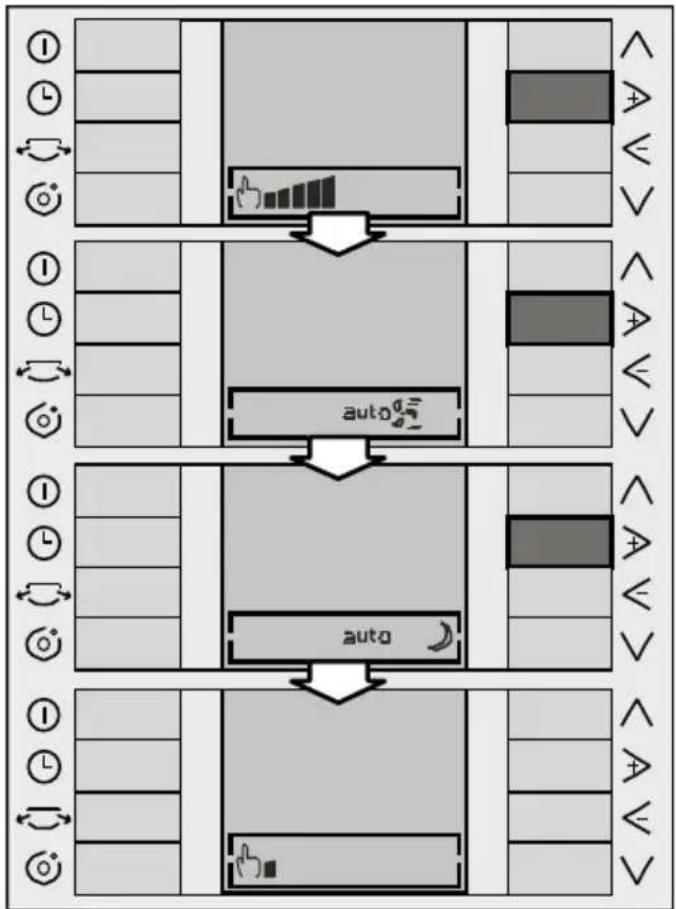

Automatische snelheden

Om deze snelheid de activeren plaatst u de

rechthoek op het menu "Keuze van

snelheden" y drukt u de toetsen "+" en "–" in.

Zodra u de maximale met de hand bediende

snelheid gekozen heeft, drukt u

opnieuw de toets "+" in, en verplaatst u zich

tot de automatische snelheid maximaal

Door opnieuw op de toets "+" te drukken krijgt

u de automatische snelheid geruisloos .

Tenslotte drukt u nog een keer de toets "+" in

en dan verdwijnt het symbool auto geruisloos

van het scherm en gaat het apparaat

weer werken in de mode met de hand

Om de automatische snelheid te deactiveren,

drukt u nogmaals de toetsen "+" en "–" in. Op

dit moment verdwijnt het desbetreffende

symbool auto en het apparaat gaat weer

werken op de met de hand bediende snelheid

die de gebruiker gekozen heeft.

Gebruiksaanwijzing125

Uw apparaat beschikt aan de zijkanten over

klepjes die u ook nog kunt gebruiken voor een

betere distributie van de lucht.

Door te drukken op de toets zijdelingse klepjes

gaan deze open begint hun functie. Op

het scherm ziet u het desbetreffende symbool.

Voor het sluiten van deze kleppen drukt u weer

op dezelfde toest, het symbool verdwijnt van

het scherm en de kleppen gaan dicht.

Deze extra mogelijkheid kan bij alle functies

gebruikt worden: luchtbehandeling,

ontvochtiging en reiniging.

Als u het apparaat uit zet door middel van de

toets "Off" gaan de kleppen automatisch dicht.

Als de kleppen open stonden voor dat u het

apparaat afzet, gaan ze weer open zodra u

het apparaat weer in werk stelt.

Op de juiste tijd zetten /

Programmeren van de tijdopnemer

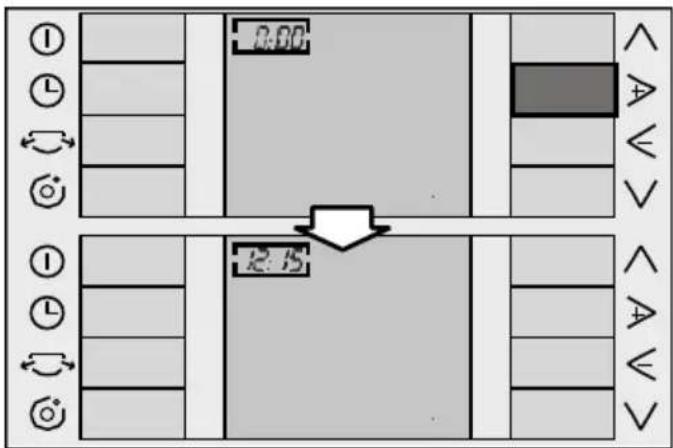

Op de juiste tijd zetten

❏ De eerste keer dat u het apparaat op het

electrische net aansluit ziet u alleen de tijd

(in formaat 24 uur) aan de linkerkant boven

op het scherm. Standaard flikkert er dan

❏ Voor het programmeren van de tijd moet u

het apparaat aanzetten terwijl u op de toets

"On" drukt. Als er tussen de

programmatie/het op de juiste tijd afstellen

op uw apparaat en de volgende handeling

meer dan 10 sekonden verstrijken zal het

scherm automatisch teruggaan naar het

hoofdmenu en ziet u de functies die als

standaard instelling bij het verlaten van de

fabriek vastgesteld zijn of u ziet de functies

die u zelf de laatste keer geselecteerd

❏ Druk op de toets "Timer" . De rechthoek

verschijnt in het menu tijdopnemen met de

laatste geselecteerde functie (standaard

verschijnt de functie "Off").

❏ Met behulp van de toets "up" plaats u de

rechthoek op de gewenste tijd. Deze kunt u

veranderen met de toetsen "+" en "–".

Iedere keer dat u op een van de toetsen

drukt stijgt o daalt de temperatuur een

minuut. Als u de toets ingedrukt houdt, gaan

de minuten sneller veranderen.

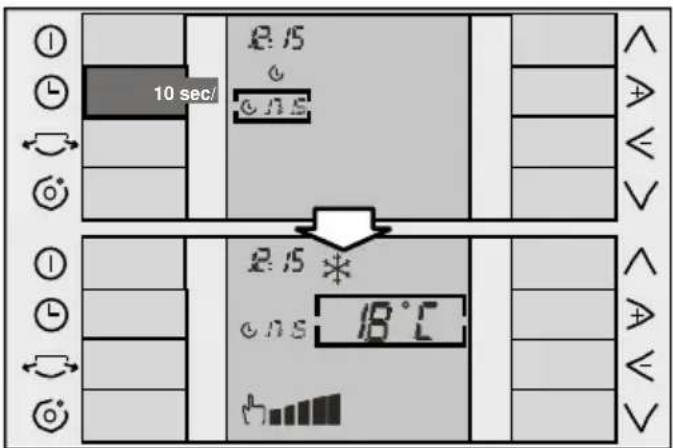

❏ Door druken op de toets "Timer" , of na

10 sekonden zonder op een enkele toets

gedrukt te hebben wordt de tijd in het

geheugen opgeslagen en op het scherm

ziet u weer het hoofdmenu.❏ Selecteer met de toetsen "+" en "–" de

functie "Start" . (zie Toetsen "+" en "–").

❏ Met de toets "down" (zie toetsen "up" en

"down") gaat het pijltje naar het menu tijd

van aanzetten. Als het daar eenmaal staat,

kunt u dan met behulp van de toetsen "+"

en "–" de geprogrammeerde tijd naar wens

Programmeren van de tijdopnemer

Om de tijd van aan- en afzetten te programmeren

is het noodzakelijk dat het apparaat aan staat en

bovendien gelijk gezet is.

U drukt op de toets "Timer" , om u te

kunnen bewegen over het menu tijdopnemer.

Door te drukken op de toets “+” van het menu

tijdopnemer kunt u de verschillende functies

die uw apparaat ter beschikking stelt

programmeren. Het zijn de volgende functies:

• "Off" : apparaat niet geprogrammeerd.

• "Start" : tijd waarop het apparaat in

werking gesteld wordt.

• "Start" / "Stop" : programmeren

van het moment dat het apparaat gaat

werken en weer afgezet wordt.

• "Stop" : programmeren van het

moment waarop het apparaat stop gezet

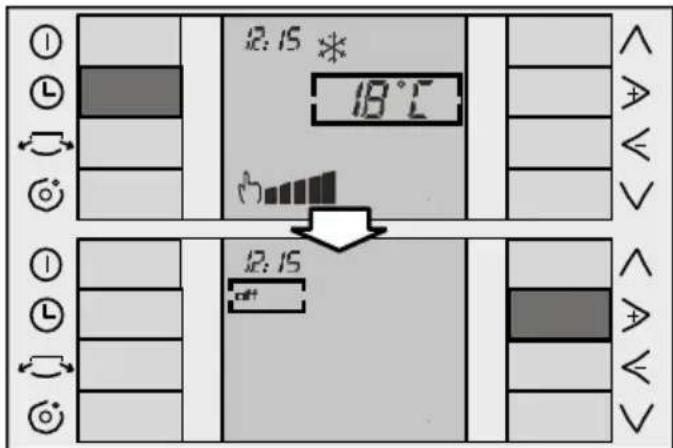

Programmeren van de aansluiting op "S t a r t"

❏ Druk de toets "Timer" , in om het pijltje

op het menu tijdopnemer te plaatsen.

Gebruiksaanwijzing127

❏ Deze veranderingen gebeuren met

tussentijden van 15 minuten.

❏ Voor het opslaan in het geheugen van de tijd

die u geprogrammeerd heeft voor de in werk

stelling van het apparaat drukt u op de toets

"Ti m e r" , of wacht u 10 sekonden zonder

op een toets te drukken.

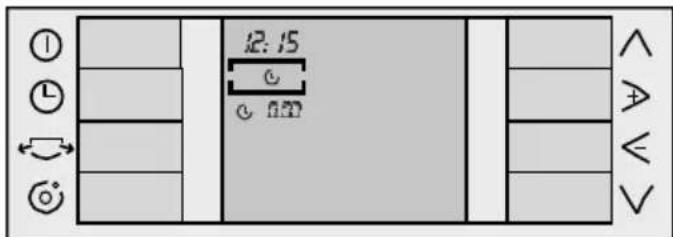

❏ Op het scherm verschijnt nu de tijd die u

geprogrammeerd heeft bij het desbetreff e n d e

symbool (in dit geval het symbool "S t a r t" )

en de vooraf geprogrammeerde functies.

❏ Kies met behulp van de toetsen "+" en "–" de

functie "S t a r t " (zie Toetsen "+" en "–").

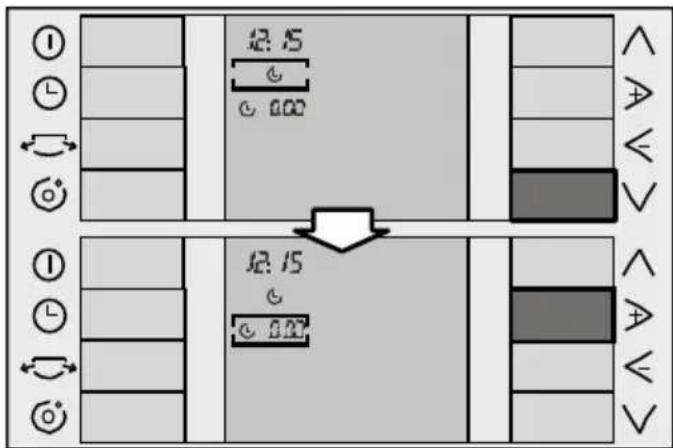

❏ Met de toets "down" (zie toetsen "up" en

"down") daalt het pijltje naar het menu tijd

van starten. Hier vandaan verandert u met

behulp van de toetsen "+" en "–" de te

programmeren tijd totdat u de gewenste tijd

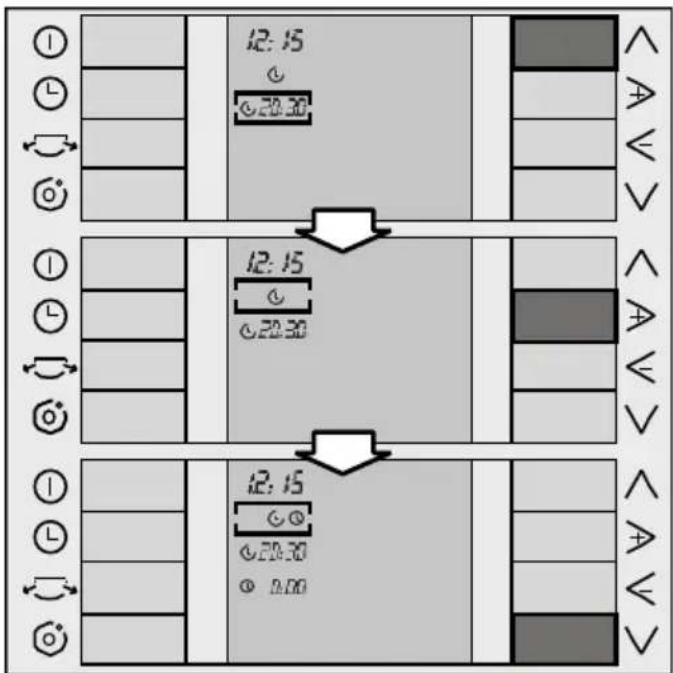

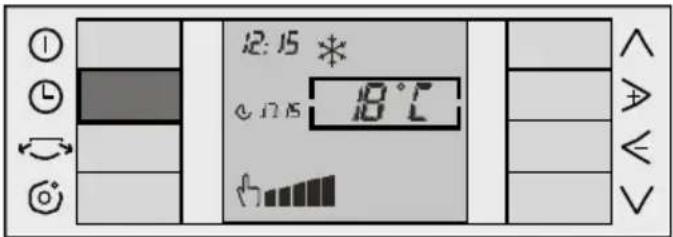

Programmeren van de aan- en afzetten van

het apparaat "Start" / "Stop"

❏ Druk op de toets "Ti m e r " , om het pijltje op

het menu tijdopnemer te plaatsen. A l s

standaard instelling verschijnt nu de laatste

geprogrammeerde functie.

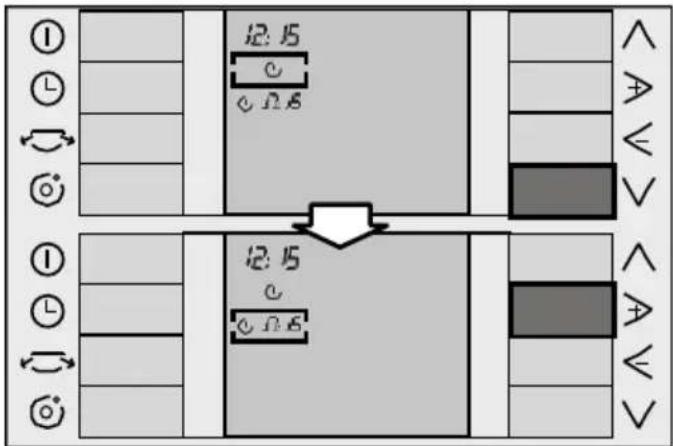

❏ Door opnieuw de toets "u p" in te drukken gaat

het pijltje naar het menu tijdopnemer. Met de

toetsen "+" en "–" kiezen wij nu de functie

"S t a r t" / "S t o p". (Zie Toetsen "+" en "–") .

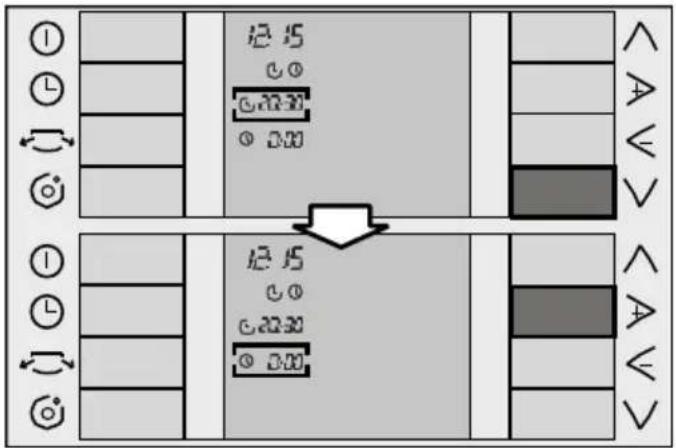

❏ Met de toets "down" verplaatst u het pijltje

naar het menu tijd van afzetten. Met behulp

van de toetsen "+" en "–" verandert u die tijd

tot dat u de juiste gewenste tijd vastgesteld

❏ De tijd wordt met tussenpozen van 15

minuten veranderd.❏ Om de geprogrammeerde tijd voor het

afzetten van uw apparaat in het geheugen

op te slaan drukt u de toets "Timer" , in

of wacht u 10 sekonden zonder op een

❏ Op het scherm verschijnt de tijd die u

geprogrammeerd heeft.

❏ Om de tijd van aanzetten/afzetten op te

slaan in het geheugen drukt u de toest

"Timer" , in of wacht u 10 sekonden

zonder op een enkele toets de drukken.

❏ Op het scherm verschijnt de

geprogrammeerde tijd.

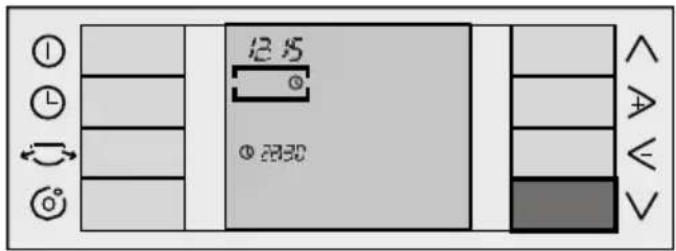

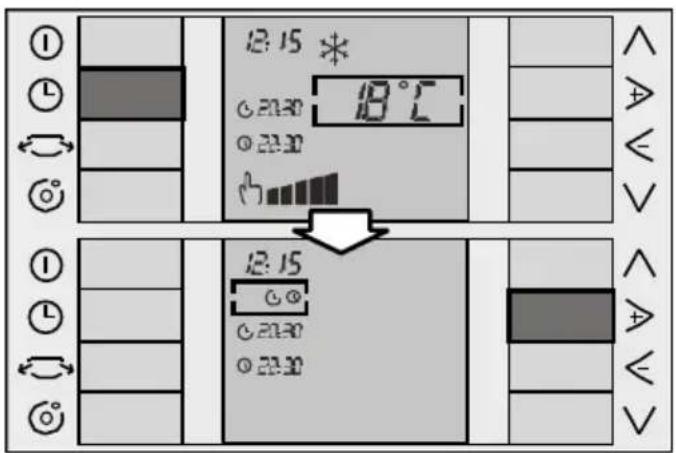

Programmeren van het afzetten van het

❏ Druk de toets "Ti m e r " , in om het pijltje op

het menu tijdopnemer te plaatsen. Standaard

verschijnt de laatst geprogrammeerde functie.

❏ Met de toetsen "+" en "–" kiest u de functie

"Stop" , (zie Toetsen "+" en "–")

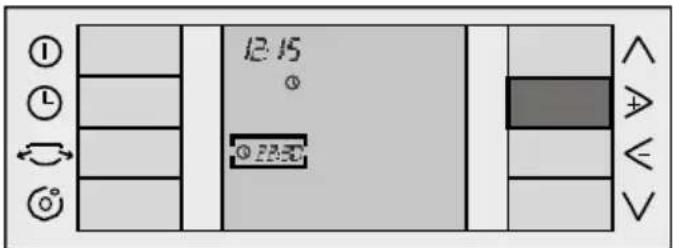

❏ Met de toets "down" (zie Toetsen "up" en

"down") daaltje het pijltje naar het menu

afzetten. Van daaruit verandert u met

behulp van de toetsen "+" en "–" de tijd van

afzetten tot u het gewenste moment

❏ De tijd verandert met tussentijden van 15

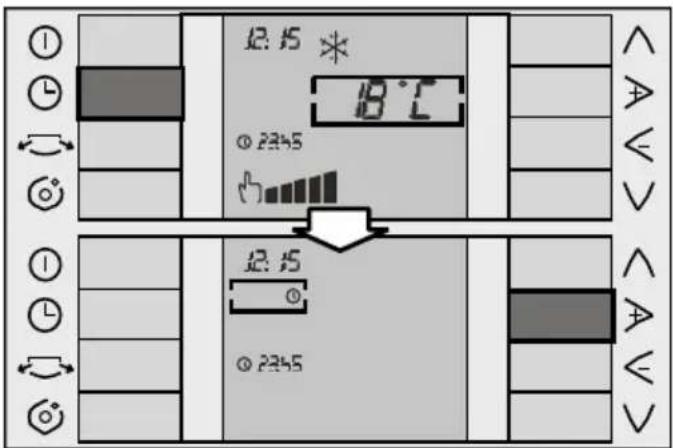

minuten.Afzetten van de tijdopnemer

❏ Druk de toets "Ti m e r " , in om zo het pijltje

op het menu tijdopnemer te plaatsen. A l s

standaard instelling verschijnt de laatst

geprogrammeerde functie.

❏ Met behulp van de toesten "+" en "–" kiest u

❏ Door het indrukken van de toets "Timer"

of door 10 sekonden te wachten zonder op

een toets te drukken wordt de tijdopnemer

uitgeschakeld. Op het scherm verschijnt nu

geen geprogrammeerde tijd.

❏ De geprogrammeerde waarden en functies

van de tijdopnemer blijven actief, de

desbetreffende verrichtingen herhalen zich

dagelijks op de vastgestelde tijden, tot dat

deze uitgeschakeld of geannuleerd worden,

zoals hiervoor besproken is.Om doelmatig te zijn moeten deze elk jaar

verwisseld worden of wanneer op het scherm

het symbool "waarschuwing verwisselen van

filter" verschijnt .

(Deze onderdelen kunt u kopen bij de Officiële

Dienst van de Fabrikant of bij de

geautoriseerde dealers).

Als de filter eenmaal verwisseld is moet u

tegelijker tijd op de toesten "+" en "–" drukken

om het symbool van het scherm te doen

verdwijnen. Het verdwijnen van dit symbool

houdt in dat de filter weer operatief is.

Installatie van de dubbele actieve filter

❏ Haal de basis filter uit het apparaat, Fig. 20.

❏ Verwissel de dubbele actieve filter met een

nieuwe in de basisfilter, zoals te zien is op

Reiniging en Onderhoud

Deze modellen hebben ook een dubbele actieve

Alle modellen beschikken over een basis filter

die na verloop van tijd gereinigd moet worden,

Fig. 19. Hiervoor hoeft u alleen op de clip die

zich aan de bovenkant bevindt te drukken en

de filter uit de houder te halen, Fig. 20. U

wast de filter met stromend water, droogt de

filter en zet hem weer op zijn plaats terug.

Reiniging van het apparaat

❏ Voor de veiligheid raden wij u aan het snoer

van het apparaat uit het stopcontact te

halen, voordat u het apparaat gaat

❏ U kunt het apparaat schoonmaken met een

doekje of spons, lauw water en een zacht

❏ Gebruik nooit heet water (warmer dan

40°C), bleekmiddel, benzine, wasbenzine,

zuren, schuursponzen, borstels of

schuurmiddelen en voorkom dat er water in

❏ Maak het apparaat niet met een waterslang

Schoonmaken en verwisselen van de

Om de voordeur van het apparaat te openen

(het is niet nodig de deur te verwijderen) is het

voldoende om op de clips aan de zijkant te

drukken (Fig. 18, 1.) en naar voren te trekken,

(Fig. 18, 2.).Het deurtje beschikt over een

maximum punt tot waar u de deur kan openen

zonder dat deze valt.131

Reiniging en Onderhoud

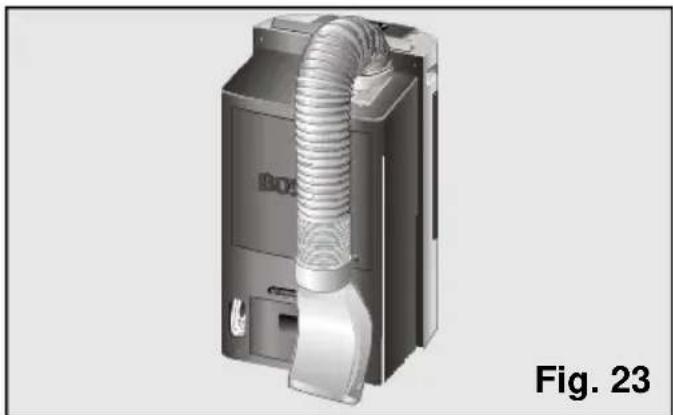

Voorwaarden voor het opslaan

Aan het einde van elk seizoen, en om te

voorkomen dat het apparaat te veel ruimte in

beslag zou nemen, moet u de ontluchtingsbuis

op de positie rust plaatsen.

❏ Hiervoor buigt u de buis naar de achterkant

van het apparaat en maakt deze vast aan

de diffusie haak, Fig. 23 en 24.

Voor het in gebruik stellen aan het

begin van het seizoen

❏ Maak de luchtfilter schoon .

❏ Daarna maakt u zo nodig de bedekking en

het traliewerk schoon.

❏ Installeer deze set in het apparaat waarbij

de onderste veertjes overeen moeten

komen met de openingen die zich aan de

voorkant van de behuizing van het apparaat

bevinden terwijl u drukt op de bovenste clip

tot u "click" hoort, hetgeen betekent dat het

geheel goed op plaats zit.

❏ Sluiten van de voordeur van het apparaat.

❏ Plaats alleen een set filters op de steun om

het koelingpotentieel te bewaren.

Om het schoonmaken of vervangen van de

filters gemakkelijker te maken is het ook

mogelijk de voordeur van het apparaat te

Hiervoor is het voldoende de deur open te

maken tot aan de eerste veiligheidslimiet

(de deur blijft open staat met een lichte

helling; Figuur 18) en er flink aan te

trekken. Om de deur weer op zijn plaats

terug te zetten moeten de veertjes aan de

benedenkant van de deur overeenkomen

met de openingen in de behuizing van het

apparaat tot aan de grens van de clips in

Condities van het transport

Het apparaat beschikt over wieltjes die het

transporteren gemakkelijker maken. Mocht het

nodig zijn, dan kunt u het apparaat schuin

houden om het verplaatsen gemakkelijker te

maken. In dat geval is het aan te raden

tenminste een uur te wachten voor u opnieuw

het apparaat aanzet.

❏ Eerst moet u het gecondenseeerde water

dat zich in het interne depot bevindt lozen

door de afvoerbuis van het water uit de

daarvoor bestemde ruimte halen en de dop

(Figuur 22) los te schroeven om het water

te kunnen lozen. Hiervoor plaatst u een

bakje (of het uittrekbare depot van het

apparaat) bij de uitlaat van de afvoerbuis

om het gecondenseerde water op te vangen

of u zet de buis op de dichts bijzijnde

lozingplaats. Als het depot eenmaal leeg is,

moet u niet vergeten de buis en de dop

weer op hun plaats terug te zetten.

Overwegingen die u telefoongesprekken met de Technische Dienst zullen besparen

Algemene werkingscondities

Wat te doen als ? ...

... het apparaat niet werkt ...

❏ Verzeker u ervan dat de stekker in het

❏ Ga na of er elektriciteit is en of de stop niet

❏ Stel de thermostaat af op een lagere

... het apparaat werkt niet en symbool dat

aangeeft dat het depot van het

condensatie water vol is verschijnt op

❏ Plaats het apparaat op een platte oppervlakte.

Als het symbool zichtbaar blijft op het scherm,

leeg dan het depot van het apparaat. Ga na of

dit depot op de juiste stand geplaatst is. (Zie

de instructies bij “Luchtbehandeling”).

... het apparaat koelt de lucht niet

❏ Controleer of de verbindingen van de

afvoerbuis van de warme lucht goed zijn.

❏ Verzeker u er van dat de baan van de

afvoerbuis niet te krom is en dat de buis

niet langer is dan 140 cm.

❏ Controleer of de dop van de afvoerbuis van

het water goed op de buis zit.

❏ Installeer de zuignap zodat de opening in

het raam zo klein mogelijk is.

❏ Sluit de rolluiken om de gevolgen van de

zonnestralen te verminderen.

... op het scherm het symbool storing

❏ Neem contact op met een geautoriseerde

dealer, de klantendient of met het netwerk

van de Technische Dienst van de Fabrikant.

... u water op het traliewerk van het

bedieningspaneel ziet of op de plaats

waar de basis filter geplaatst is ...

Maakt u zich daarom geen zorgen, dit is het

gevolg van de normale werking van het apparaat.

Algemene overwegingen omtrent het

... het apparaat maakt te veel lawaai ...

❏ Wij onderscheiden twee soorten geluiden,

het geluid dat een gevolg is van de normale

werking van het apparaat en dit is

gemakkelijk op te lossen. Hierop volgt de

beschrijving van enkele van die mogelijke

geluiden om deze beter te vast te stellen.

Heel normale geluiden

❏ Als u een regelmatig terugkerend borrelend

geluid hoort van water, is dit het gevolg van

het werken van de pomp, dat het water

opnieuw doet circuleren om het vermogen

van het apparaat te verbeteren.

❏ Als u een geluid hoort dat op zacht

gemompel lijkt, is dat te danken aan de

normale werking van de compressor, dit

geluid kan men niet vermijden.

❏ Als u een fluitend geluid hoort, hebben wij

te maken met het geluid dat geproduceerd

wordt door het vloeien van het koelmiddel

door de dunne buizen van het apparaat als

de compressor in werk gesteld wordt.

❏ Hoort u een kort geluid, een soort "klik", dan

gaat het om het geluid dat geproduceerd

wordt door het aanzetten of afzetten van

de pomp of om het geluid dat de regulator

maakt als de elektronica in werking of

buiten werking gezet wordt.

Geluiden die gemakkelijk opgelost kunnen

❏ Verzeker u ervan dat de luchtafvoerbuis en

ook de verdeel mof en de uitlaatmof de

goed aan het apparaat vastgemaakt zijn.

❏ Controleer of de in- en uitlaat van de lucht

in het apparaat vrij gehouden zijn van

❏ Verifieer dat het apparaat niet in direct

contact staat met meubels of andere

elektrische apparaten om zodoende te

voorkomen dat de uitgeblazen lucht direct

op deze voorwerpen gericht is, hetgeen het

geluid zou verhogen.

Elke willekeurige andere reparatie moet

uitgevoerd worden door een

gespecialiseerde vakman. Neem daarvoor

contact op met de geautoriseerde

leverancier, met de klantendienst of met

onze Technische Dienst van de Fabrikant.Technische Dienst / Garantie / Technische gegevens

Als het apparaat na inachtneming van het

installatievoorschrift en de gebruiksaanwijzing

- en vooral van het hoofdstuk

"Overwegingen..." niet functioneert, dan staat

de Servicedienst tot uw beschikking.

Als u de hulp van de Servicedienst inroept,

geef dan het typenummer (E-nummer) en het

serienummer (FD-nummer) op. U vindt deze

gegevens op het typeplaatje op het het

Voor het aangeschafte apparaat gelden de

garantiebepalingen die door de

vertegenwoordiging van de moederorganisatie

in het land van aankoop zijn uitgegeven.

Eventuele bijzonderheden hierover zal de

leverancier, bij wie het apparaat is gekocht,

desgevraagd verschaffen.

Energieverbruik bij max. potentieel (W)* 975

Ontvochtingsvermogen (l./dag) 42

Smeltzekering (A) 10
