GEBRUIKSAANWIJZING TP 2520 TECTRO

Bestudeer voor de veriligheid deze gebruiksaanwijz ing zorgvuldig! Personen, die met de gebruiksaanwijzing Niet vertrouwd zich, mogen deze airconditioner Niet gebruiken. Wij raden u aan deze

A

B

C

D

E

F

G

H

1

J

K

L

gebruiksaanwijzing op een veilige plaats te bewaren voor latere raadpleging.

A. Gebruik geen beschadigde kabel.
B. Kabel nicht afklemmen of knikken.
C. Plaats op een vlakke ondergrond.
D. Niet voor een open raamplaatsen.
E. Niet met chemicalien in contact brengen.
F. Niet bij een warmtebron plaatsen.
G. Niet onderdompelen.
H. Niets morsen.
I. Niets in het apparaat steken.
J. Geen verlangkabel gebruiken.
K. Buiten bereik van kinderen houden.
L. Niet zich repareren.

PL OGOLNE ZASADY BEZPIECZENTWA

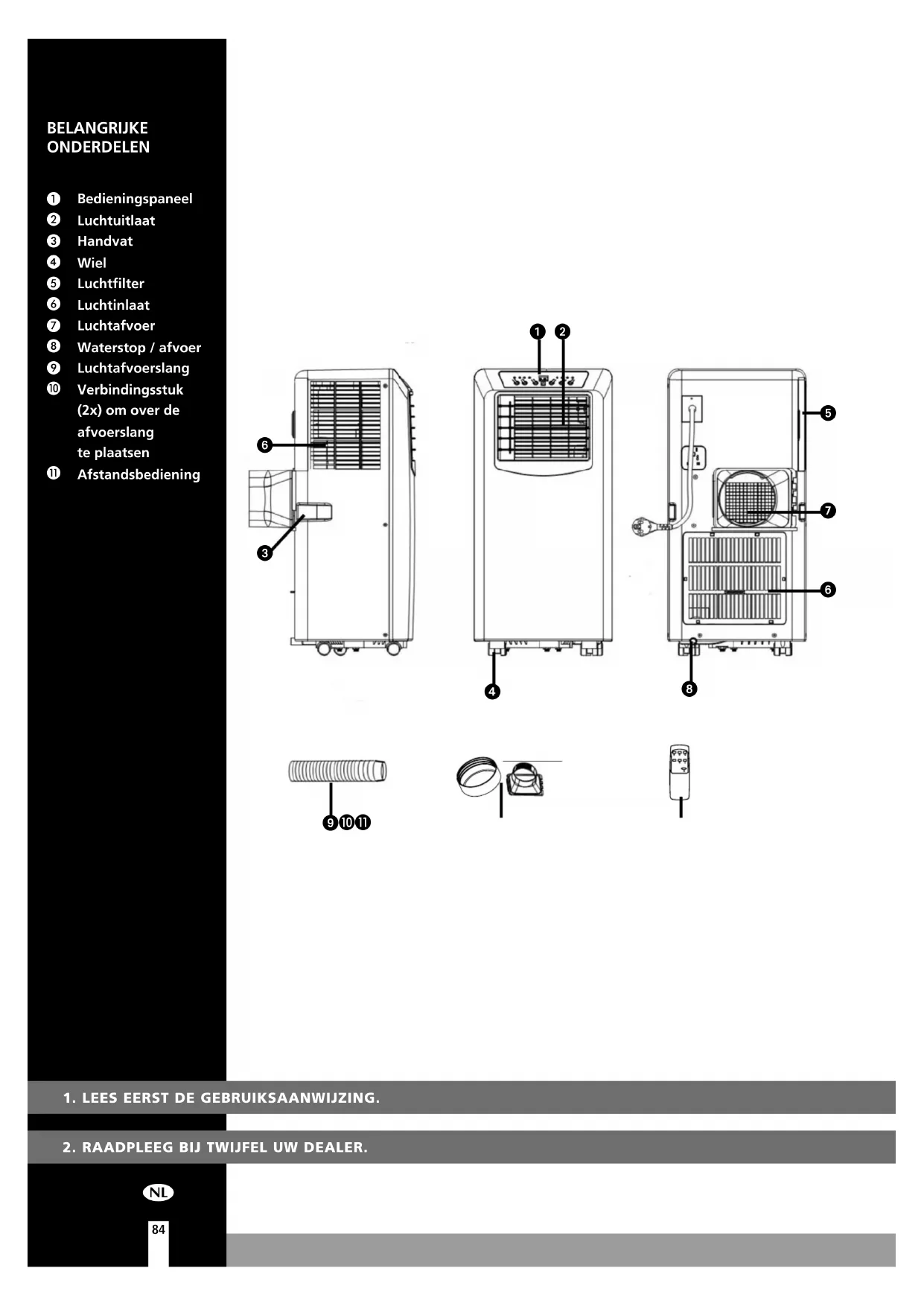

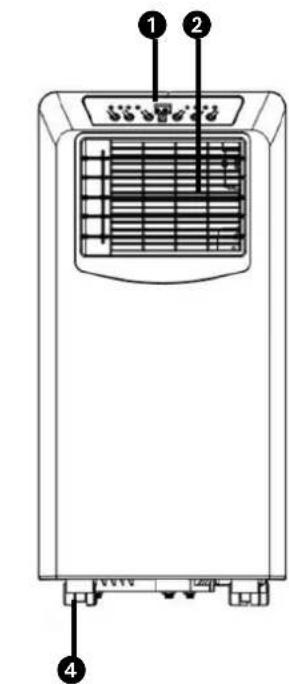

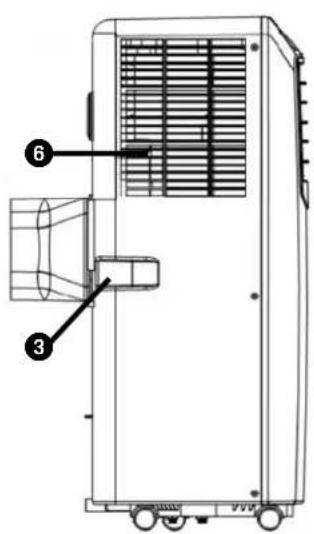

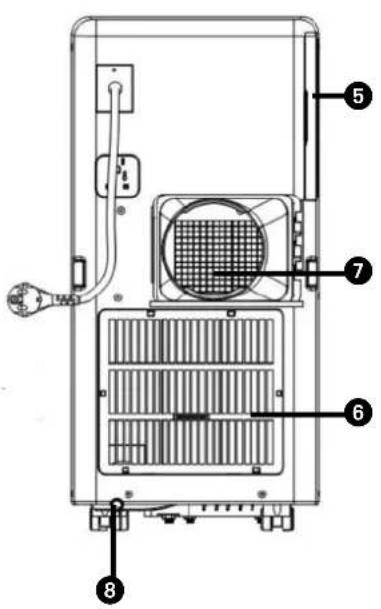

Bedieningspaneel
Luchtuiitlaat
3 Handvat
Wiel
Luchtfilter
Luchtinlaat
Luchtafvoer
Waterstop / afvoer
9 Luchtafvoerslang
10 Verbindingsstuk (2x) om over de afvoerslang teplaatsen
10 Afstandsbediening

1. LEES EERST DE GEBRUKSAANWIJZING.
2. RAADPLEEG BIJ TWIJFEL UW DEALER.

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw airconditioner. Naast het koelen van de lucht heeft deze airconditioner nog een drietal functies, namelijk luchtontvochtiging, -circulatie en luchtfiltratie. De verrijdbare airconditioner is uiterst gemakkelijk te bedieren en te verplaatsen. U heeft een kwaliteitproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u de airconditioner verantwoord gebruikt. Lees.daarom eerst deze gebruiksaanwijzing voor een optimale levensduur van uw airconditioner.

Wij wensen u veel koelte en comfort met uw airconditioner.

Met vriendelijke groeten,

PVG Holding B.V.

Afdeling klantenservice

A VEILIGHEIDSVOORSCHRIFTEN

Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installee dit toestel enkel wonneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als een airconditioner in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op droge plaatsen, in normale huishoudelijk omstandighe den.

BELANGRIJK

• Gebruik het apparaat nooit met een beschadigd snoer of stekker. Klem het snoer nooit af en voorkom contact met scherpe kanten.
• De installmentie moet volledig in overeenstemming�zijn met de terplaatse geldende voorschriften, bepalingen en normen.
• Het apparaat is uitsluitend geschikt voor gebruik op drogeplaatsen, binnenshuis.
• Controller de netspanning.
• Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitsspanning 220-240 Volt/ 50 Hz.
• Het apparaat MOET algijd geaard worden aangesloten. Als de stroomvoorziening Niet geaard is, mag u het apparaat absolutut Niet aansluiten.

BELANGRIJK

• De stekker要去 algond makkelijk toegankelijk zijn als het apparaat is aangesloten.

• Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.

Controleer voor het aansluiten van het apparaat of:

• de aansluiitsspanning overeenkomt met die op het typeplaatje;
  stopcontact en stroomvoorziening geschikt zichn voor het apparaat;
• de stekker van het snoer in het stopcontact past;
• het apparaat op een stabiele en vlakke ondergrond staat.

Laat de elektrische installmentie controlerend door een erkend vakman als u er nicht zeker van bent dat alles in orde is.

• De airconditioner is een veilig apparatusat. Het is volgens de CE veiligheids-normen gefabriceerd. Toch dient u, zoals bij jeder elektrisch apparatusat, voorzichtig teijken bij het gebruik ervan.
• De luchtinlaten en luchtuitlaten nooit afdekken.
• Leeg het waterreservoir via het wateraftappunt voordat u het apparaat verplaatst.
• Breng het apparaat nooit in contact met chemicalien.
• Steek geen voorwerpen in de openings van het apparatus.
• Breng het apparaat nooit in contact

met water. Het apparaat Niet met water besproeien of onderdompelen in verband met kortsluitingsgevaar.

Haal alkijd eerst de stekker uit het stopcontact voordat het apparaat of een onderdeel ervan moet worden schoongemaakt ofervangen.
- Sluit het apparaat NOOIT aan met behulp van een verlengsnoer. Is een geschikt geaard stopcontact Niet voorhanden, maar dit dan installereren door een erkend elektricien.
- Weesuitveiligheidsoverwegingen altijd voorzichtig met kinderen in de buurt van dit apparaat,zoals met ieder elektrisch apparaat.
- Laat eventuele reparations -buiten het regelmatig onderhoud om- altijd uityoeren door een erkend servicemonteur of uw leverancier, anders kan dit leiden tot het verwallen van de garantie.
Haal alteijd de stekker uit het stopcontact als het apparaat Niet worden gebruikt.
- Een beschadigd elektriciteitssnoer alleen latentervangendenoor de leverancier of een bevoegd persoon/servicepunt.
- Dit apparaat is nicht bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, geestelijkke of zintuiglijke vermogens, of gebrek aan erwarting en kennis, tenzij er toezicht worden gezchoolen op en instructies worden geveven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun verilgheid.
- Er dient toezicht te worden gehonden op kinderen om er zeker van teল dat zich nicht met het apparaat spelen.

• Dit apparaat kan worden gezruikt door kinderen vanaf 8aar en mensen met een lichamelijke, zintuiglijke of verstandelijk beperking en door mensen die geen ervaring met of kennis over het apparaat hebben als er toezicht op hen worden gezouden of ze instructies hebben gekregen over veilig gezruik van het apparaat en op de hoogte� van de risico's.
• Zorg ervoor dat kinderen nicht met het apparaat spelen.
• Reinigung en onderhoud dient nicht te worden uitgevoerd door kinderen waarop geen toezicht worden gehonden.

LET OPI!

• De ruimte waarin dit apparaat worden gebruikt nooit volledig luchtdicht afsluiten. Dit voorkomt onderdruk in deze ruimte. Negatieve druk (=onderdruk) de veilige werkung van geisers, afzuigkappen, ovens e.d. ontregelen.
• Het Niet volgen van de aanwijzingen kan leiden tot het verrallen van de garantie op het apparatus.
• Til het toestel.altijd met tweetelen.

B DE INSTALLATIE

LET OPI!

Vóor de ingebruikname van uw airconditioner要去 deze minimaal 2aarrechtop hebben gestaan.

De airconditioner is verplaatsbaar en kan gemakkelijk ergens anders worden geplaatst. Let waar bij op het volgende:

1 Zorg dat het apparaatrechtopen op eenvlakke ondergrund staat.
2 Het apparaat nicht in badkamer, douche of in een andere natte omgeving gebruiken.
3 Voor een goede luchtcirculatie tenminste 50~cm rondon het apparaat vrij houden.

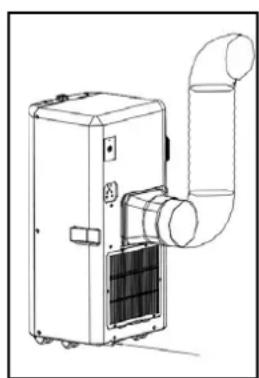

4 Het slangverbindingsstuk met slang ⑩ aan dechterzijde van de unit op deluchtuiitlaat ⑦ steken.
5 Zorg dat de slang ⑨ een vrij doorgang heeft maar buiten. Sluit hierbij het raam of de deur zo ver möglichk.

OPMERKING

De flexibele luchtafvoerslang ⑨ kan tot ca. 1500~mm worden uitgerekt. De lengte van deze slang(en) is op de capaciteit van het apparaat berekend. Het gebruik van andere slangen of verlengstukken kan storingen aan het apparaat veroorzaken. De lusth要去 ongehinderd konnen stromen, anders kan dit oververhitting van het apparaat of condensatie van water in de luchtafvoerslang tot gevolg hebben. Zorg er.daarom voor dat er geen knikken of scherpe bochten in de luchtslang(en) zitten. Om een optimaal resultaat te verkrijgen dienen de luchtslangenijdens gebruik van de airconditioner korter gezchoolen te worden dan 1 meter.

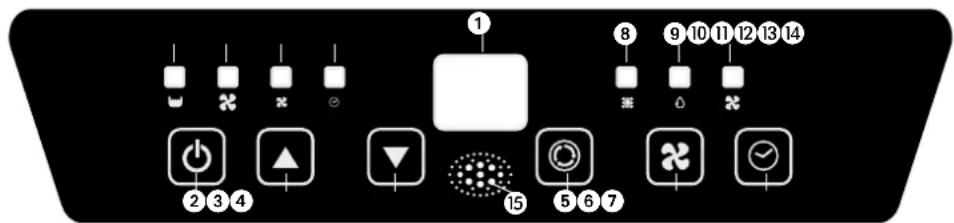

C BEDIENING

1. Display
2. On/Off knop
3. Temperatuur omhoog knop
4. Temperatuur omlaag knop
5. Mode-knop
6. Ventilatiestand knop
7. Timer knop
8. Indicator koelmodus
9. Indicator ontvochtigingsmodus
10. Indicator luchtcirculatiemodus
    11.Indicator volle watertank
11. Indicator hoge ventilatiestand
12. Indicator lage ventilatiestand

1. Indicator timer instelling
2. Signaontvanger afstandsbediening

1 Steek de stekker in het stopcontact.

Druk op de ⑥ toets ② om de airconditioner in te schakelen.

• Wanner de kamertemperatuur hoger is dan 25^ zal het apparaat gaan koelen.
• Wanner de kamertemperatuur lager is dan 25^ , za het apparaat enkel ventileren.

3 Met de ⑤-toets ⑤ Aunt u de gewenste functie instellen. Door op de ①eits te drukken verspringt de functie van het apparaat als volgt:

Koelen 8
Ontvochtigen 9
Lucht circuleren 10

KOELEN

Wonneer het apparaat in deze functie is ingesteldkest u de volgende handelingen verrachten:

• Met de ±b -toets ±b kunt u de gewenste ventilatorsnelheid instellen. Door op de ±b -toets te drukken verspringt de ventilatorsnelheid als volgt:
  Hoogste snelheid (high) 12
  Laagste snelheid (low) 13
• Met de knoppen Temp + 3 ▲ en Temp - 4 ▼ worden de gewenste temperatuur ingesteld (tussen 16^ en 31^ ). Het display toont deze instelling. Na 4 keer knipperen zal de gemeten kamertemperatuur verschijnen.

Het hangt af van de omgevingscondities af of de gewenste temperatuur ook werkelijk bereikt kan worden: Het is normal aanneer de kamter temperatuur boven de "set temp" blijft. Het is möglichk dat de warmtebelasting van de ruimte te groot is.

ONTVOCHTIGEN

Met dit apparaat kan de lusth ook ontvochtigd worden:

1. Selecteer met de mode toets 5 de functie Ontvochtigen 9
2. Sluit de luchtafvoerslang nicht aan
3. Sluit een waterafvoerslang aan (niet meegeleverd) en leidt de slang waar een waterafvoerpunt. Let op de waterafvoerslang要去 over de gehele lenghte aflopend zich.

De airco zal nu ontvochtigen zolang de kamertemperatuur boven de ingestelde waarde ligt. Wanner de kamertemperatuur onder de ingestelde waarde zakt, zal het apparaat Niet konnen ontvochtigen.

LUCHTCIRCULATIE

In deze functie zal het apparaat alleen de lucht circuleren. De ingaande lucht wordt gefilterd.

Als het apparaat in deze functie ingesteld is(Intkunt u de volgende handelingen verrachten:

• Met de ±b -toets ±b kunt u de gewenste ventilatorsnelheid instellen. Door op de ±b -toets ±b te drukken verspringt de ventilatorsnelheid als volgt:

Hoogste snelheid (high) 12
Laagste snelheid (low) 13

4 Bij het uitschakelen van het apparatusat za de LAST ingestelde functie worden onthouden.
5 Indien gewenst kurz u gebruik makes van de timer functie. Met deze functie kurz u het apparaat op een vooraf ingesteldeijd laden in- of uitschakelen. Ga hiervoar als volgt te werk:

1. Druk op TIMER knop om de gewenste draaiuren in te schakelen en (1 tot 24 eer, de timer indicator Licht op). Wonneer de ingesteldeijd is bereikt, za het apparaat automatisch uitgeschakeld worden. Het display toont het ingestelde tijdstip wonneer je op de timer knop drukt. Als de timer Niet worden ingedrukt, za het toestel constant blijven werken.
2. Door op de timer knop te drukken,[zonder een andere functie te kiezen,stel je de ingesteldeijd voor het apparaat in om in te schakelen.Bijvoorbeeld, wanner de timer op 2' staat, zal het toestel automatisch werken na 2uur.

OPMERKINGEN

Om de levensduur van de compressor te verlungen is deze zo ingesteld, dat deze pas drie minuten na het (weer) aanzetten van het apparaat begint te werken.

Het koelsysteme wordenuit gezet zodra de omgevingstemperatuurlager is dan de ingestelde waarde. De ventilator blijft op de ingesteldsnelheid werken. Als de omgevingstemperatuurlweer boven de ingestelde waarde stijgt, wordt het koelen hervat.

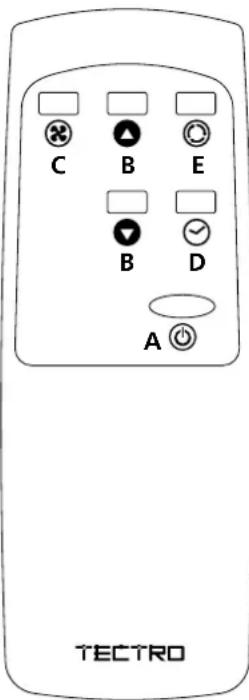

AFSTANDSBEDIERING

A. Aan/uit knop
B. Thermostaat insteltoetsen
C. Toets voor Ventilatorsnelheid
D. Timer AAN / UIT toets
E. Functietoets (selectie A/C, Ventilator)

De afstandsbediening werkt in combinatie met het bedieningspaneel. Richt de voorzijde van de afstandsbediening op het bedieningspaneel. De maximale afstand tot de airconditioner is ca. 5 mtr. Plaats voor gebruik 1 CR 2025, 3V (meegeleverd) batterijen.

D LUCHTFILTER

De airconditioner is uitgerust met een schermfilter om de grotere stofdeeltjes te verwijderen.

Het gaasfilter要去 regelmatig (2x per week) schoongemaakt worden. Reinig de luchtfilter met een neutraal reinigingsmiddel in lauw water (40^) en LAST het langzaam drogen.

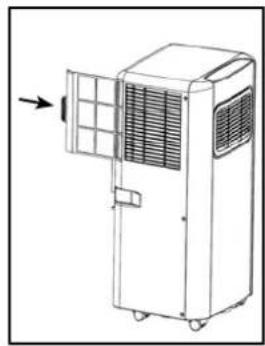

Bekijk de plaatjes hiernaast voor het uitnemen en terugplaatsen van het schermfilter.

LET OP!

• Gebruik de airconditioner nooit zonder het gaasfilter.

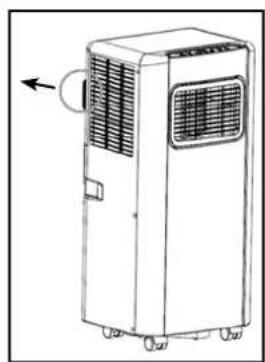

E RICHTING LUCHTUITBLAAS

Kantelen om de stand van de lamellen te veranderen (op - neer).

F LEGEN WATERRESERVOIR

In extreme omstandigheden kan hetoodzakelijk+zijn om het interne waterreservoir te legen. Bij een vol waterreservoir gaat het -lampje 1 branden en verschijnt de melding E2 op het display. De airconditioner staat automatisch af. Ga voor het legen van het waterreservoir als volgt te werk:

1 Verplaats de unit nicht. Heftige bewegingen können waterlekkage gehen.
2 Eerst het apparaat uitzetten en de stekkeruit het stopcontact halen.
3 Leg een pannetje of een passend bakje op de grond onder de afvoeropening.
Haal de rubberen afluitdop 8 uit de afvoer en laat het water er uit lopen (± 0,8L)
5 Schuif de afsluitdop 3 terug in de afvoer en zet het apparaat aan. Het controleampje 11 gaat weeui et en de melding E2 verdwijnt

OPMERKING

Bij gebruik als airconditioner worden onder normale condites het condenswater via de luchtafvoerslang afgevoerd.

ONTVOCHTIGEN

Als het apparaat (vrijwel) uitsluitend als ontvochtiger worden gebruikt, breng dan de luchtafvoerslang Niet aan en LAST de warme lucht terugstromen in de te ontvochtigen ruimte. U dient wel een waterafvoerslangaar een waarvoor geschikte plaats te leiden.

G ONDERHOUD

PAS OP!

Schakel eerst de unit uit en trek de stekker uit het stopcontact voor u het apparaat of filter gaat schoonmaken.

Gebruik voor het regelmatig schoonmaken van de buitenkant van het apparaatuitsluitend een zachte, vochtige doek.

Voor het onderhoud van de filters, zie hoofdstuk D "Luchtfilter".

OPMERKING

Gebruik het apparaat nooit zonder gaasfilter.

H OPBERGEN

1 Leeg het waterreservoir (zie hoofdstuk F).
Maak het gaasfilter schoon (zie ook hoofdstuk D).
3 Zet het apparaat 2 uren aan in luchtcirculatiestand, waardoor het binnen-werk volledig droog worden.
4 Berg het apparaat in een stofvrije en droge plaats op.

Storing Oorzaak	Oplossing
Het apparaat werkst Niet	Geen stroomvoorziening	De stekker in een stopcontact steken waarop spanning staat
Het apparaatwerk onvol-doende	Staat in zonlicht	Apparaat UIT het zonlichtplaatsen
	Ramen of deuren staan open, er+zijn veel mensen of warm-tebronnen in de ruimte	Sluit ramen en/of deuren, ofplaats een extra airconditioner
	Filter vuil Schoonmaken
	Luchttoevoer of luchtuitblaasverstopt of geblokkeerd	Verwijder de blokkage
	Kamertemperatuur is lager dan ingestelde waarde	Stel een andere temperatuur in
Het apparaat is lawaaig	Apparaat staat op een onef-fen ondergrond	Zet het apparaat op een effen ondergrond (minder trilling)
	Het geluid worden veroorzaakt door het stromen van kou-demiddel aan de binnenzijde van het apparaat	Dit is normaal
De compressorwerk Niet	De oververhittingsbescher-ming is in werkung getreden	Wacht 3 minuten totdat de temperatuur is gedaald enzet het apparaat opnieuw aan
Afstandsbedie-ning geeft geen reactie	Afstand te groot	Zorg dat de afstandsbedie-ning op het bedieningspaneel gericht is < 5m
	Afstandsbediening worden nicht gezien door bedieningspa-neel
	Batterijen leeg Vernieuw de batterijen
Display toont E0	Sensor ruimtetelemperatuurwerk Niet	Vervang de sensor van deruimtetelemperatuur (apparaat kan ook werken zonder ver-vanging)
Display toont E2	Waterreservoir is vol Leeg het waterreservoir

Probeer nooit zich het apparaat uit elkaar te nemen of te repareren. Bij onvakkundige reparatie verralt de garantie. Niet vakkundige reparatie kan de gebruiker van het apparaat in gevaar brengen.

J GARANTIEBEPALINGEN

U krijgt op de airconditioner 24 maanden garantie vanaf de aankoopdatum. Binnen dezeperiode worden alle materiaal- en fabricagefoutenkesteloos verholpen.Hierbij geldendevolgende regels:

1. Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2. Reparatie of vervanging van onderdelen binnen de garantietermijn leidt nicht tot verlenging van de garantie.
3. De garantie geldt nicht wanneer veranderingen zijn aangebracht, nicht-ori-gine onderdelen zijn gemonteerd of reparaties zijn verricht door derden.
4. Onderdelen die aan normale slijtage onderhevig zijn, zoals de filter, vallen buiten de garantie.
5. De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als op geen van beiden veranderingen zijn aangebracht.
6. De garantie geldt nicht bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing of door verwaarlozing.
7. De verzendkosten en het risico van het opsturen van de airconditioner of onder delen waarvan, komen algijd voor rekening van de koper.
8. Schade,veroorzaakt door het Niet gebruiken van de geschikte filters, valt buiten de garantie.

Om onnodige kosten te voorkomen, raden wij u aan eerst.altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanner deze geen uitkomst biedt, kunt u de airconditioner ter reparatie aanbieten bij uw dealer.

NL

Werp elektrische apparatuur Niet weg bij het huisvuil; lever het in op de waar voor aangewezenplaats. Neem contact op met deplaatselijkke autoriteiten voor informatie waar apparatuur kan worden ingeleverd. Wanner elektrische apparaten worden weggegooid op de vuilstort of in de dump,+kunnen gevaarlijke stoffen in het grondwater en in de voedselketen verecht komen met alle gevolgen voor de gezondheid. Bij de verwanging van oude apparaten door neue is de leverancier wettelijk verplicht+zonder kosten het oude apparaat voor vernieting in te nemen. Batterijen Niet in het vuur werpen,haar deze kunnen explodeeren of gevaarlijke vloeistoffen hunnen uitstoten. Indien u de afstandsbediening verwangt of vernietigt, de batterijen uitmelen en deze conform de geldende wetgeving-weggooien aan deze schadelijk zijn voor het milieu.

Indicatief gebruiken, wijzigingen voorbehonden

Type TP 2020 - TP 2520
Koelcapaciteit* W 2044
EE Class* A
EER* 2,6
Opgenomen vermogen kW 0,786
Opgenomen vermogen Standby W 0,5
Stroomverbruik nom. A 3,42
Aansluitspanning V/Hz/F 220-240 / 50 / 1
Luchtverplaatsing max. m	3/h 250
Ontvochtiging max. **	L/24h	38
Geschikt voor	m3	50 - 65
Compressor type		roterend
Koelmiddel / GWP	type/gr	R-410A / 380 / 2088
Thermostat range	°C	16 - 31
Ventilatorsnelheden		2
Max. geluidsniveau (sound power level / sound pressure level)	dB(A)	65 / 55 - 59,8
Afmetingen (b x h x d)	mm	330 x 680 x 280
Gewicht	kg	21
Beschermingsklasse		IP 20
Afstandsbediening		ja

* Conform EN 14511
** Ontvochtigbing 32^ / 80% RH

Milieu-informatie: Deze apparatuur bevat gefluoreerde broeikasgassen Zoals opgenomen in het Protocol van Kyoto. De apparatuur mag alleen worden gerepaereerd of gedemonteerd door professioneel, geschoold personeel.

Deze apparatuur bevat koelmiddel R410A in de hoeveelheid als aangegeven in bovenstaande tabel. Laat R410A Niet ontsnappen in de atmosefer: R410A is een gefluoreerd broeikasgas met een broeikasgaseffect (GWP) = 2088 .

DISTRIBUTED IN EUROPE BY PVG HOLDING B.V.

Benotigen Sie weitere Informationen oder treten Probleme auf, besuchen Sieitte unsere Website www.pvg.eu, oder setzen sie sich mit unserrem Kundendienst in Verbindung (Telefonnummer auf www.pvg.eu).
For alle yderligere oplysninger erer ved eventuelle problemer med apparatet hervises til PVG hjemmeside (www.pvg.eu) ellert lokale Kundecenter (telefonnumre findes i www.pvg.eu).
Si necesa informacion o si Tiene algo problema, visite ourstra pagina Web www.pvg.eu, o pongase en contacto con el service客户提供 (hallar a el numero de téléphone en www.pvg.eu).
Si you souhaitez obtenir des informations supplémentaires ou si you rencontrez un probleme, rendez-vous sur notre site Web (www.pvg.eu) ou contactez notre service client (vous trouvezez l'adresse et numero de téléphone sur www.pvg.eu).
Jo halu huoapua, liatieta ja tai laiteen kanssa tulee ongelmia, tutustu PVG verkkosivustoon osoitteessa www.pvg.eu tai kysy neuvoa PVG kuluttajalvelukesukksesta (www.pvg.eu).
If you need information or if you have a problem, please visit the PVG website (www.pvg.eu) or contact our sales support (you find its phone number on www.pvg.eu)
Per informazioni e in caso di problemi, visitate il site Web www.pvg.eu oppure contattate il Centro Assistenza Clienti (per conoscere il numero di Telefono, consultate www.pvg.eu).
Hvis du trenger informasjon, eller his du har et problem med produktet, kan du gtil netsidene www.pvg.eu. Alternativ kan du kontakte med PVG' forbrukertjeneste (telefonnummer et iww.pvg.eu).
Als u informatie nodig hebt of als u een probleem hebt, bezoek dan de PVG website (www.pvg.eu) of neem contact op met de adefeling sales support (adres en telefoon op www.pvg.eu).
Se necessitar de informacoes ou se tiver problemas, visite o Web site www.pvg.eu ou contacte o Centro de Assistencia (nuno r de telefone o www.pvg.eu)
W przypadku problemów i welu uzyskania szcęgólowych informaci odwiedź strone internetowej firmy PVG dostepna pod adresem www. pvg.eu lub skontaju z Centrum kontaktów PVG (www.pvg.eu)
Om du behover service erer information erer har problem med apparaten kan du besoka www.pvg.eu erer kontakta PVG kundtjanst (du hittar telefonnumret pa www.pvg.eu).
Ce ze zelite doatne informacije, obisite splte no mesto podjetja PVG na naslovu www.pvg.eu aliPokliite na telefonsko (www.pvg.eu).
Daha fazla biligiye ihtiyacduyarsaniz veya bir sorunla karsilasirsaniz, www.pvg.eu adresindeki PVG Internet sitesini ziyaret edin vya ulkenizde bulunan PVG musteri merkeziyle lletisim kurun (telefon numarasini: www.pvg.eu).
