GWH5 - Verwarming Pelgrim - Gratis gebruiksaanwijzing en handleiding

Merk	Pelgrim
Model	GWH5
Producttype	Muur gaskachel
Categorie	Verwarming
Afmetingen (H x B x D)	600 x 400 x 200 mm
Gewicht	8 kg
Voeding	Natuurlijk gas of propaan (converteerbaar)
Gasdruk	Zie typeplaatje
Nominaal vermogen	Ongeveer 5 kW (afhankelijk van gastype)
Ontstekingstype	Piëzo-elektrisch
Thermostaat	Ingebouwd, standen 1 tot 7
Thermokoppelveiligheid	Ja
Vereiste installatie	Alleen tegen buitenmuur door erkende installateur
Periodiek onderhoud	Ten minste één keer per jaar door een professional
Minimale afstand tot gordijnen	15 cm boven de schoorsteenmantel
Reserveonderdelen beschikbaar	Glasset (20900081), waakvlamset (20900082), uitlaatset (20900084)
Verpakkingsmaterialen	Karton, polystyreen, hout, plastic, papier

Veelgestelde vragen - GWH5 Pelgrim

Hoe steek ik de Pelgrim GWH5 aan?

Open de gaskraan. Draai de bedieningsknop B naar de ontstekingsstand (ster) en druk deze in. Druk op de ontstekingsknop A om een vonk te produceren. Wanneer de waakvlam is aangestoken, houdt u knop B ingedrukt gedurende ongeveer 10 seconden. Laat los en draai de thermostaat naar de gewenste stand (1 tot 7).

Wat te doen als de waakvlam niet blijft branden?

Controleer of de gaskraan open is. Probeer opnieuw te ontsteken door knop B langer ingedrukt te houden (15-20 seconden). Als het probleem aanhoudt, kan de thermokoppel defect zijn of de waakvlam vervuild: neem contact op met een erkende installateur.

Hoe converteer ik het apparaat van aardgas naar propaan?

Deze handeling moet worden uitgevoerd door een erkende installateur. Het omvat het vervangen van de drukregelaar, de hoofdinspuiter, de waakvlaminspuiter, de kleine vlam aanslag en de afstelplaat volgens het meegeleverde conversieset.

Wat is de minimale veiligheidsafstand rond het apparaat?

Houd een afstand van ten minste 15 cm tussen de schoorsteenmantel en gordijnen of brandbare vensterbanken erboven. Houd kinderen op afstand en plaats geen voorwerpen op het apparaat tijdens gebruik.

Hoe reinig ik de Pelgrim GWH5 kachel?

Het apparaat moet jaarlijks door een professional worden gereinigd. U kunt de mantel reinigen met een vochtige doek en milde zeep, daarna naspoelen met schoon water. Gebruik nooit schurende producten.

Het apparaat gaat helemaal niet aan, wat controleren?

Controleer of de gaskraan open is en er geen lucht in de leiding zit (ontlucht indien nodig). Controleer of de waakvlam niet vervuild is en of de thermokoppel goed is aangesloten. Als het probleem aanhoudt, bel dan een installateur.

Kan ik het apparaat zelf installeren?

Nee, de installatie mag uitsluitend worden uitgevoerd door een erkende installateur in gastechniek, overeenkomstig de lokale en nationale regelgeving.

Hoe verwijder ik de verpakking en het oude apparaat?

De verpakking is recyclebaar: karton, polystyreen, hout, plastic, papier. Voer ze af volgens de richtlijnen van uw gemeente. Voor het oude apparaat kunt u informeren bij uw lokale overheid.

Wat is de minimale muurdikte voor installatie?

De muurdikte moet ten minste 70 mm zijn. Het toevoerkanaal moet gelijk zijn aan de muurdikte, en het afvoerkanaal moet 70 mm aan de buitenzijde uitsteken (max. lengte 600 mm).

Waar vind ik reserveonderdelen voor de GWH5?

Reserveonderdelen zijn beschikbaar onder de referenties: glasset (20900081), waakvlamset (20900082), uitlaatset (20900084). Neem contact op met uw dealer of een erkende installateur.

GEBRUIKSAANWIJZING GWH5 Pelgrim

Handleiding gevelkachel

Deze gevelkachel is speciaal ontwikkeld om tegen een buitenmuur te plaatsen. De afvoergassen worden direct door de muur maar buiten gevoerd.

De gevelkachel is volledig beveiligd door middel van een thermo-elektrische waakvlambeveiliging ter voorkoming van het onvoorzien uitsstromen van gas ut de hoofbrander.

introductie

Als u deze handleiding doorleest bent u snel op de hoogte van de mogelijkheden die.Deze kachel u biendl. U vindt adviezen over deveilighedtijdens het gebruik en informatie over de installation, de bodiening en het onderhoud van de kachel.

Bij het samonstellen van doze handleiding is er van uitgegaan dat de kachel worden geplaatst door een ergend gastechnisch installateur die op de hoogte is van de nationaal en lokaal geldende voorschiren.

Bewaar dit boekje, zodat een volgende gebruiker er zich voordeel mee kan doen.

inhoudsopgave

inleiding 1

veiligheid 2

plaatsing 3

installatie 4-5

ombouwen 6

gebruik 7

reiniging 8

storingen 9

afvoeren verpakking en toestel 9

onderdelenlilst

technische gegevens II - IX

veiligheid

Deze kachel mag uitsluitend worden geplaatst en geinstalleerd door een erkend installateur.
De mantel van doze kachel is een 'werkend oppervlak', d.w.z. dat deze een hoge temperatuur kan bereiken. Wees dus voorzichtig met kinderen; houdt ze uit de buurt van de kachel of planta een hekje rond de kachel.
Leg nooit voorwerpen op de brandende kachel.
Gebruik de kachel nuoit om er kleren, handdoeken etc. op te drogen; wanneer men n.l. de mantel aflsuit ontstaan er binnen de mantel zoer huge temperatures.
Omdat de opstijgande lucht boven de kachel een vrij hoge temperatuur heeft mag er geen vitrage of gordijn vlak boven de kachel worden gehangen. Plaats de kachel Niet vast onder een brandbare vensterbank. Houdt minimaal 15 cm aan als afstand:tussen de mantel en gordijnen of een brandbare vensterbank boven de mantel.
In verband met een goede en veilige working van alles gevalkachal is periodiek onderhoud (minimaal 1 keer per Jaar, bijv. aan het begin van het stockseizoen) door een erkend persoon aan te bevalen.

Mocht de kachel, door welke orzaak dan ook, zich uitgegaan, wacht dan minimaal 5 minuten voordat u het toestel weeontsteekt.
Gebruik een goedgekeurde aansluitkraan in de gastoevoer voor het aansluten van de kachel.
De kachel mag allen gerepareerd worden met originele onderdelen.
Verbrand stof verspreidt een onaangename geur en leidt bovendien tot verkleuring van wanden en plafonds. Deze verkleuring isECHTER nooit geheel te voorkomen, maar wel tot een minimum te beperken door het vertrek, de mantel en het binnenwerk stofvrij te houden.

gassoort en gasdruk

Het toestel is afgesteld en verzegeld in de fabriek, overeenkomstig de op de kenplaat aangegeven categorie en op de juiste nominale belasting. De waakvlambrander is afgestald op het juista verbruik. Controleur of de gevegeens op de kenplaat overeenkomen met de lokale gassoort en de druk. Controleur of de gevegeens op de typeplaat overeenkomen met de aard van uw installation (zie technische gevegens voor controel). De typeplaat vindt u op dechterplaat.

plaatsing

Deze gevelkachel mag alleen gegen een buitenmuur geplaatst worden odomat de verbrandingsproducten directaar buiten要去en worden aufgevoerd.

Het toestel mag allaen worden geinstalleord door een erkend installmenteur volgens de nationaal en lokaal geldende voerschriften.

Plaats de kachel bij voorkeur Niet in een hoek waar dat de brander voor periodiek onderhoud uit het toestel verwijderd要去 hun den worden.

Plaats het muerrooster aan de buitenzijde niot te zichl onder een vensterbank (zie ook "veiligheid).

lngte van de in- en uitlaatkoker

Muurdikte: minimaal 70 mm

Lente inlaatkoker: muurdikte + 10 mm.

Lente uitaatkoker: muurdikte + 70 mm.

maximale length 600 mm.

installatie van het toestel

Bij dit toestel is een montageplaat

meegeleverd, die dienst doet als aftekenmal en als montage-eenheid voor de muurdoorvoer en het binnenwerk. De gaten A B en C in fig. 2 zijn voor de

bevestigingschroeven. De minimumafstand van de onderkant van deze montageplaat t.o.v. de vloer moet 20 mm zijn (295 mm van vloer tot onderkant kokergat).

fig.2

Hot gat voor de muurkoker moot inwendig rond zich en een binnendiameter van 153 mm hebben. Hot is aan te bovelen, dit gat te (laten) boren.

Om inregenen to voorkomen moet dit gat waterpas zijn en mag het zeker Niet aflopen maar de binnenkant.

Indien de kachel worden geplaatst voor een brandbare wand moet de diameter van de muurdoorvoer 180 mm zijn en dient over het gehele oppervliak achter de montageplaat een plank van onbrandbaar materiaal te worden aangebracht met daarin een gal van 153 mm. Het verdient aanbeveling, doze plank op 2 à 3 mm vrij van de wand te monteren.

Houdt bij de bepaling van de plaats waar het toestel geinstalleerd moot worden ook rekening met de voorwaarden, genoemd in het hoofdstuk 'plaatsing'.

Teken de gaten voor de keilbouten en het muurkokergat af m.b.v. de montageplaat. Let op dal dit waterpas geleurt.
Boor de gaten.
Maak de inlaatkoker{grootste diameter} op maat.
Monteer de keilboutein in de geboorde gaten in de muur.
Bevestig de montageplaat aan de muur.
Controleer met een waterpas of de montageplatz horizontaal hangt en draai de bevestigingssschroeven vast.
Bevestig de inlaatkoker aan het afvoerrooster. Draai de trekstangen in het muurrooster. Schuif daarna het rooster op de inlaatkoker.
Steen deze van buiten door het gat in de muur.

fig. 3

Zorg ervoor dat de draadeinden nicht te veruisteken (max. 10mm inclusief moer). Zaag de overtollige lengte af.
Maak nu de aluminium uitylaatkoker op lengte (muurdikte + 70 mm).
Steek de uitaatkopker in de waarvoortbestemde opening van het muurrooster.

fig.4

Pak hot binnenwerk en leg da glasvezelafdichting om de luchtinlaat.
Zet het binnenwerk met de onderkant op de onderste steunen.
Schuif het binnenwerk met de geleidingssteunen om de lippen op de montageplatz.

fig.5

Stek de afvoer van het binnerwerk om de afvoerbuis.

Schuif het binnenwerk horizontaal naarachten tot de pinnen aan de onderijde van het binnenwerk in de fixatie van de horizontale steunen vallen. Zet het binnenwerk vast door de geleidingssteunen vast te schroeven aan de bovenzijde.
Plaats de mantel verticaal gegen de muur en de montageplaat, zodat de nokjes in de sleufgaten vallen. Laat de mantelrechtstandig maar beneden zakken.

fig.6

aansluiting op de gasleiding

Vermijd spanningen op de regelkraan bij het aansluten. Controller de gasaansluiting op gasdichtheid. Controller de werkig van de kachel en leg deze uit aan de gebruiker.

ombouwen op een andere gassoort

Controleer of de waarden zoals vermeld op de onderdelen overeenkomen met de waarden uit de bijgeleverde tabel.

Sluit de gaskraan.

Vervang de drukregelaar aardgas door de stelschroef propaan (of andersom).

Vervang de hoofdinspuiter door de inspuiter uit de ombouwset.

Vervang de waakvlaminspuiter door de inspuiter ut de ombouwset.

Vervang de kleinstandstuw door de kleinstandstuw uit de ombouwset.

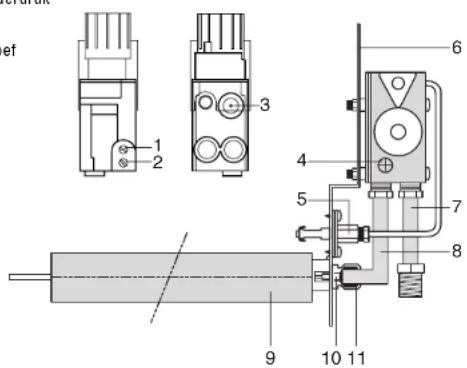

1. Drukmeetpunt branderdruk
   2.Drukmeetpunt voordruk
2. Drukregelaar of stelschroef
3. Kleinstandstuw
4. Waakvlam
5. Bevestigingsbeugel
6. Toevoerleiding
7. Branderleiding
8. Hoofbrander
9. Inspuieter
10. Kegeling + wartel

fig.7

aansteken

Open de gaskraan.
Draai bedieningsknop Baar stand er druk deze in. Er stroom nu gasaar de waakvlambrander.

fig.8

Druk ontstekingsknup A in. Er springt nu een vonk over maar de waakvlambrander. Herhaal het indrukken tot de waakvlam ontstoken is. Houdt knop B nog ca. 10 seconden ingedrukt.
■ Als de waakvlam nu dooft要去 voorgaande handelingen herhaald worden en moet de aansteekknop Bietls longer ingedrukt gezchoolen worden.
Nadat de waakvlam is ontstoken kunt u met thermostaatknop B een stand kiezen tussen 1 en 7.

uitschakelen

Als u de bedieningsknop op de stand tussen 1 draait brandt alleen de waakvlam. Dit is tevens de vorstbeveiliging, hetgeen wil zeggen dat de hoofdbrander pas ingeschakald worden bij een zeer lage omgevingstemperatuur om de ruimte vorstvrij te honden. Laat waarom de waakvlamijdens het stookseizoen branden.
Draai bedieningsknop Bnarr stand. De kachel is nu helemaaluitgeschakeld.

reiniging en onderhoud

De kachel dient waarlijk te worden gereinigden gecontroleerd door een erkend installmenter.

Controle op:
-dichtheid van gascircuit;
- de juiste werkung van de regelkraan, het thermokoppelcircuit en het ontstaken van de brander.

Reiniging van:

• het waakvlamsystem;
• de brander;
• de verbrandingsruimte;
• de rookgasafvoer.

reiniging van de brander

Wonneer de kachel is afgekaeld, kan de brander gereinigt worden.

Verbrand stof versspread een onaanganame geur en leidt bovendien tot verkleuring van wanden en plafonds. Deze verkleuring is erchter nooit geheel te voorkomen, maar wel toen een minimum te beperken door het vertrek, de mantel en het binnenwerk stofvrij te houden.

Varkleuring van de mantal is te voorkomen door deze regelmatig te reinigen met water of met zoep. Na het schoonmaking goed nabehandelen met schoon water en droog wrijven. Gebruik nooit agressieve of schurende schoonmaakmiddelen voor de mantel.

storingen

Niet aangaan of uitgaan van de kachel. Oorzaken:

• Lucht in de toevoerleiding (na stilstand van het toostal).

  Ontluchten.

• Onvoldoende gasdruk.

Contraleer of de gastaevoorleiding is verruild of dat de aansluitkraan Niet open staat.
-Waakvlam is vervuild.
Maak de brander voorzichtig schoon met een stafzuiger.
- De aansluiting van het thermokoppel maakt geen goed contact.
Controleer het thermo-elektrisch circuit.

afvoeren verpakking en toestel

De verpakking van het toestel is recyclebaar. Gebruikt kennen zijn:

-karton;

• CFK-vrij schuim (zacht);
  -hout;
• plastic;
• papier.

Deze materialen mooten op verantwoorde wijze en conform de overheidsbepalingen worden aufgevoerd.

De overheid kan u ook informatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte apparaten.

description

1 control valve

2 control block

foreword

onderdelenlijst / parts list / supplement
