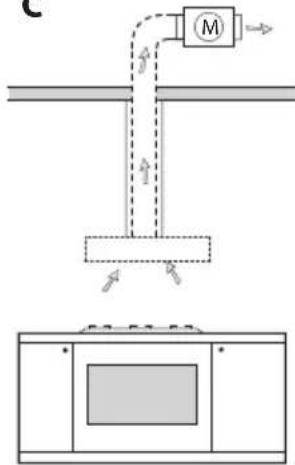

Fig.1

Fig.2 Fig.3

Fig.4

Fig.5 Fig.6

Fig.8Fig.7

Fig.9

Fig.10

Fig.11

Fig.12

Fig.13

Fig.14

Fig.15

Fig.16

Fig.17

Fig.18 Fig.19

ALLGEMEINES

De inhoud van dit boekje grondig doorlezen, waar het belangrijke informatie bevat voor veilige installmentie, gebruik en onderhoud.Hetboekje bewaren voor verdere raadpleging. Het apparaat is ontworpen als afzuigkap (luchtafvoer maar buiten, waar bij gezorgd moet worden voor voldoende luchttoevoer maar de keuken) of als filter (luchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuigversie (externe afvoer van de lucht - Afb.1B), in de filtriversie (interne hercirculatie van de lucht - Afb.1A) of met externe motor (Afb.1C).

VEILIGHEIDSVOORSCHRIFTEN

1. Oplettenindientegelijkkertijdeenaefzuigkapeneen brander of haard functioneren die afhankelijk zijn van de omgevingsluchtengevoedwordendooreen andereenergiebrondende elektrische energia. De afzuiigkap kan de lucht die de brandere of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag Niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werkig dientutezorgen vooreen goedeventilatievanderuimte.Voor de afvoer maar buiten moet u zich honden aan de geldende voorschriften die van toepassing�n in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

• Controller op het gevevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien.

• Als de voedingskabel beschadigd is dient deze te worden verrangen door een andere kabel of een speciale kabel-combinatie, beschikbaar bij de fabrikant of de technische servicedienst.

2. Attentie!

In bepaalde omstandigheden konnen huishoudelijkke apparaten gevaarlijk zijn.

A) Probeer Niet om de filters te controleren verwijl de afzuigkap werkt.
B) Raak de lampen en de zones vlak bij Niet aan als de verlichting lang aan is of kort daarna.
C) Het is verboden om eten met open vlam te bereiden onder de kap.
D) Voorkom open vlammen, deze zijn schadelijk voor de filters en brandgevaarlijk.
E) Controller voortdurend gebakken waren om te voorkomen dat het oolie vlam vat.
F) Voor elke willekeurige onderhoudsbeurt moetmen de elektrische energia aftschakelen.
G) Dit apparaat is nicht bestemd voor gebruik door kinderen of andere Personen die toezicht nodig hebben.
H) Controller dat kinderen nicht met het apparaat spel- len.
I) Als de afzuigkap tegelijk met andere apparaten worden gebruiktdie gasofanderebrandstoffenverbranden,moet het vertrek goed worden geventileerd.
L) Als de reinigingswerkzaamheden nicht worden uitgevoerd zoals aangegeven in de handleiding loopt u het risico dat er brand uitbreekt.

Dit apparatus is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct worden uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentièle negatieve consequenties voor omgeving en gezondheid.

Het symbol het product of op het bijgeleverde documentatiematerialiaal geeft aan dat het Niet moet worden behandeld als normal huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moetplaatsvinden in het respect vande gemeentelijk normen. Voor meer informatie over het onderhoud en het recyclen van dit product kutu contact opnemen met uw gemeente, de localeeinigingsdienst, of de winkel waar u het product heeft aangeschaft.

De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.

-Elektrischeaansluiting:

Dit apparaat is gebouwd in klassle I, en moet waarom aan een aardgeleiding worden verbonden.

De aansluiting op het elektrische net moet op de volgende wijze worden uitgevoerd:

BRUIN L Iijn

BLAUW = N neutral

GEEL/GROEN = ① aarde.

De neutrale kabel要去 worden aangesloten op de aansluitklem met het symbol N. De GEEL/GROENE kabel要去 worden aangesloten op de aansluitklem vlak bij het aardsymbol ①

Bij het aansluiten op het elektrische net moet u zich ervan verzekeren dat het stopcontact een aardverbinding heeft. Nadat u de afzuigkap heeft gemonteerd dient u ervoor te zorgen dat het stopcontact makkelijk te bereiken is. In het geval van een directe aansluiting op het elektrische net is het moodzakelijk tussen het apparaat en het net eeneerpolige schakelaar aan te brengen met een minimum afstand van 3 mm tussen de contacten. Deze要去 aangepast+zijn aan het elektrische vermogen en voldoen aan de geldende normen.

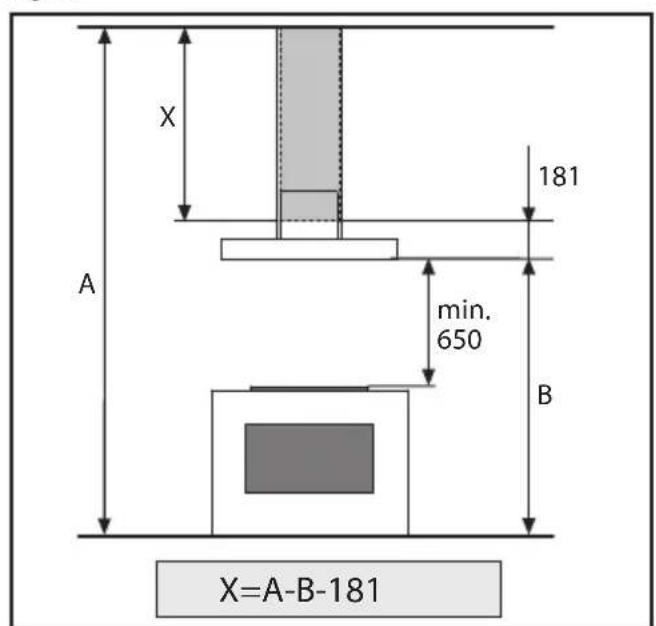

• De minimumafstand zusammen het oppervlak dat de paffen op het fornuisondersteunten de onderkant van de afzuigkap要去 minstens 65~cm bedragen Indien een verbindingsbuis bestaande uit twee of meer delen gebruikt worden, dan要去 het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten. Sluit de afvoer van de afzuigkap Niet aan op een leiding waardoor warme lucht circuleert of die gebruikt worden voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energia gevoed worden. Voordat u verder gaat met de montage dient u, om het apparaat makkelijker te kunnen verplaatsen, de anti-vetfilter(s) te verwijderen (Afb.15).

• We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameteralsdie van de luchtafvoeropening. Hetgebruik van een reducerelement zou de prestaties van het product hunnen beperken en het lawaai hunnen doen toenemen.

Bij montage van het apparatus in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

-Montagevandekap:

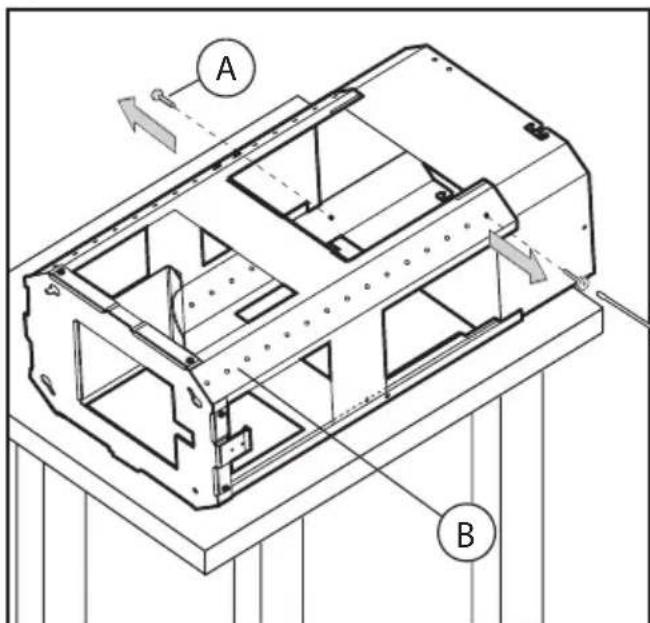

-Neem de structuuruit de verpakking en verwijder de 2 schroeven A om de bovenkant van de onderkant te scheiden (Afb.2).

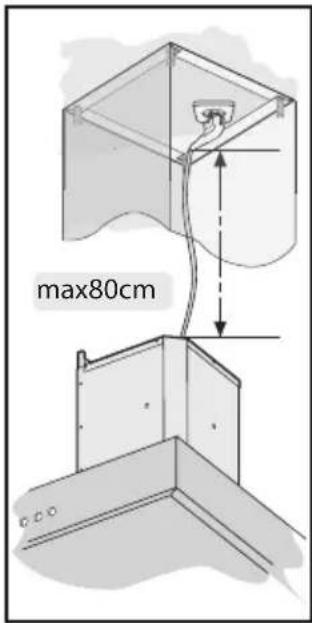

-Plaats de boormal op het plafond en zorg ervoor dat de pijl zich aan bezelfde kant van de bediening van het apparaat bevindt (Afb.3).

Boor 4 gaten 8 in het plafond en schroef de 3 schroeven vast zonder ze volledig te spannen. Zorg ervoor geen schroef in het gat teplaatsen dat op de mal aangeduid worden met X (de schroeven en expansiepluggen要去en geschikt zich voor het type muur).

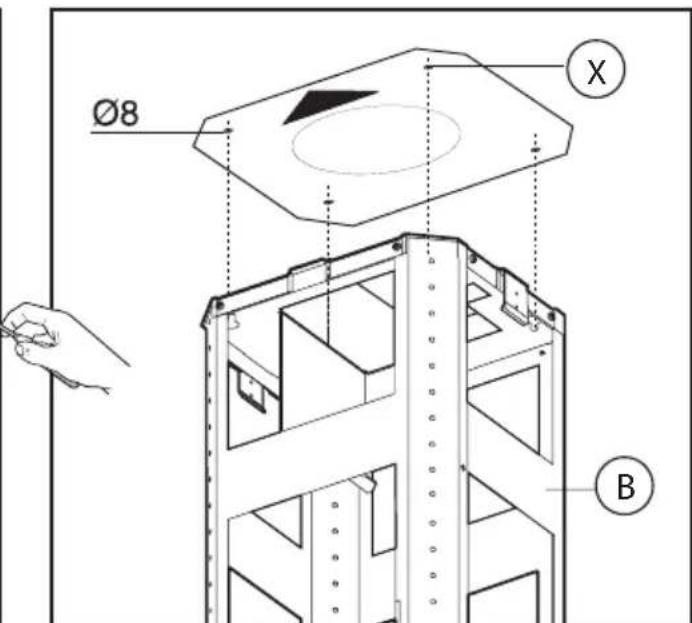

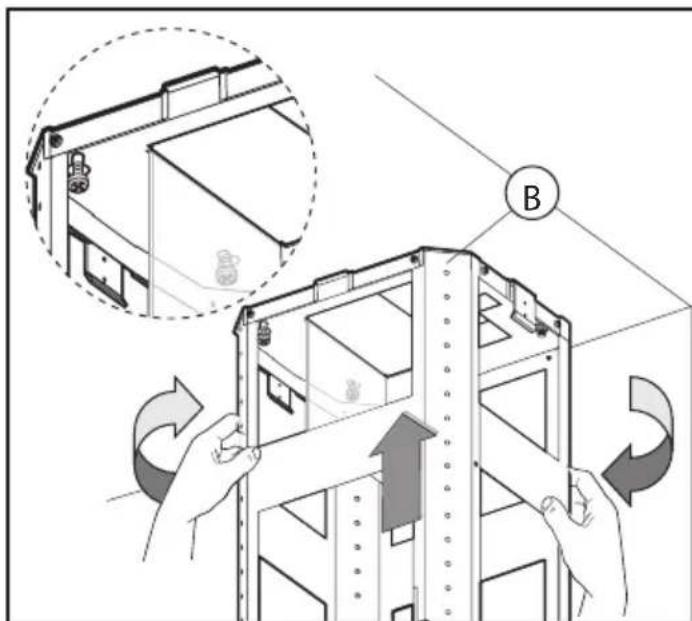

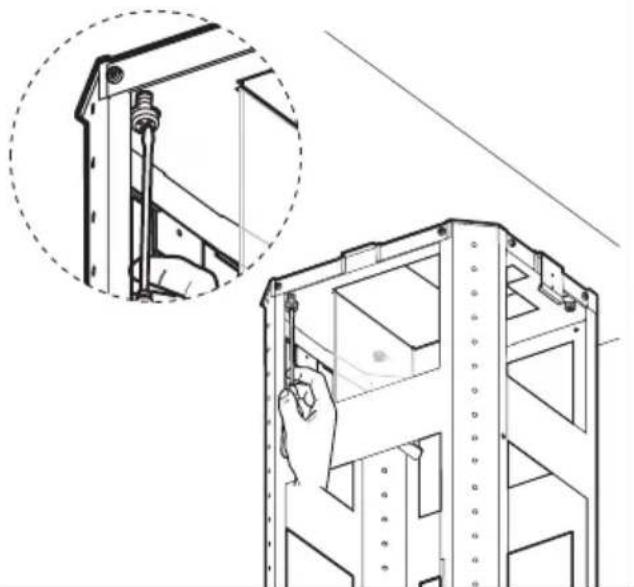

-Neem het bovenste deel van structuur B (Afb.4) enplaats hetop de 3niet volledigvastgedraaideschroeven,in overeenstemming met de 3 sleuven.Maak eenkleine draaibeweging om het deel vast te zetten (Afb.4).Draai de vierde schroef X vast en span de resterende 3 schroeven voor de definitieve blokkering van het bovenste deel van structuur B.

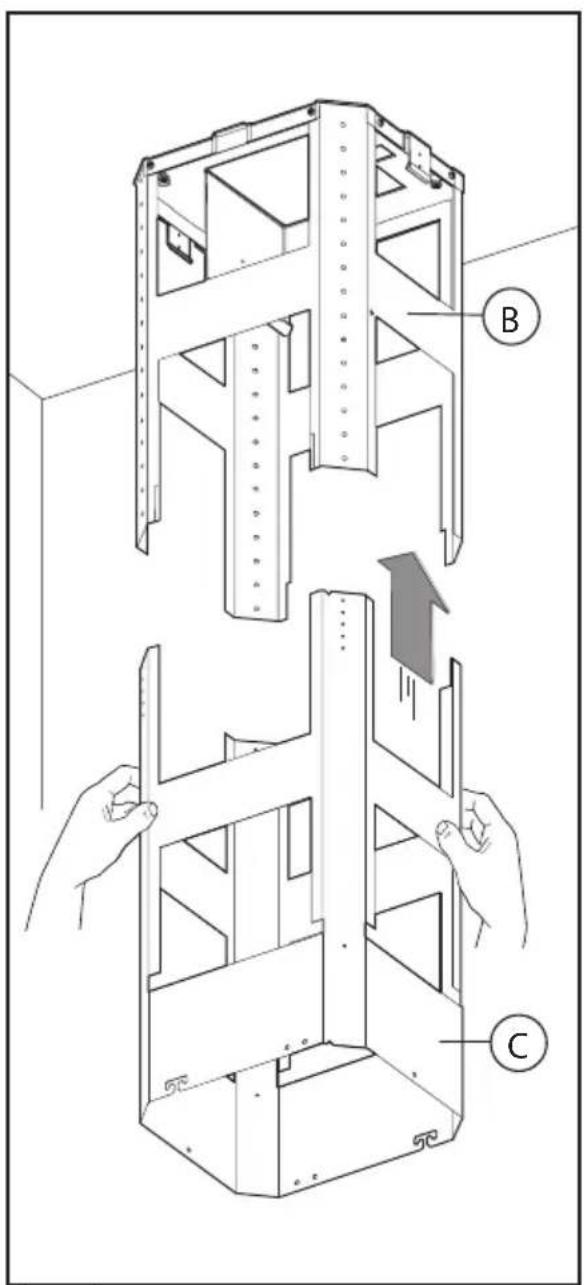

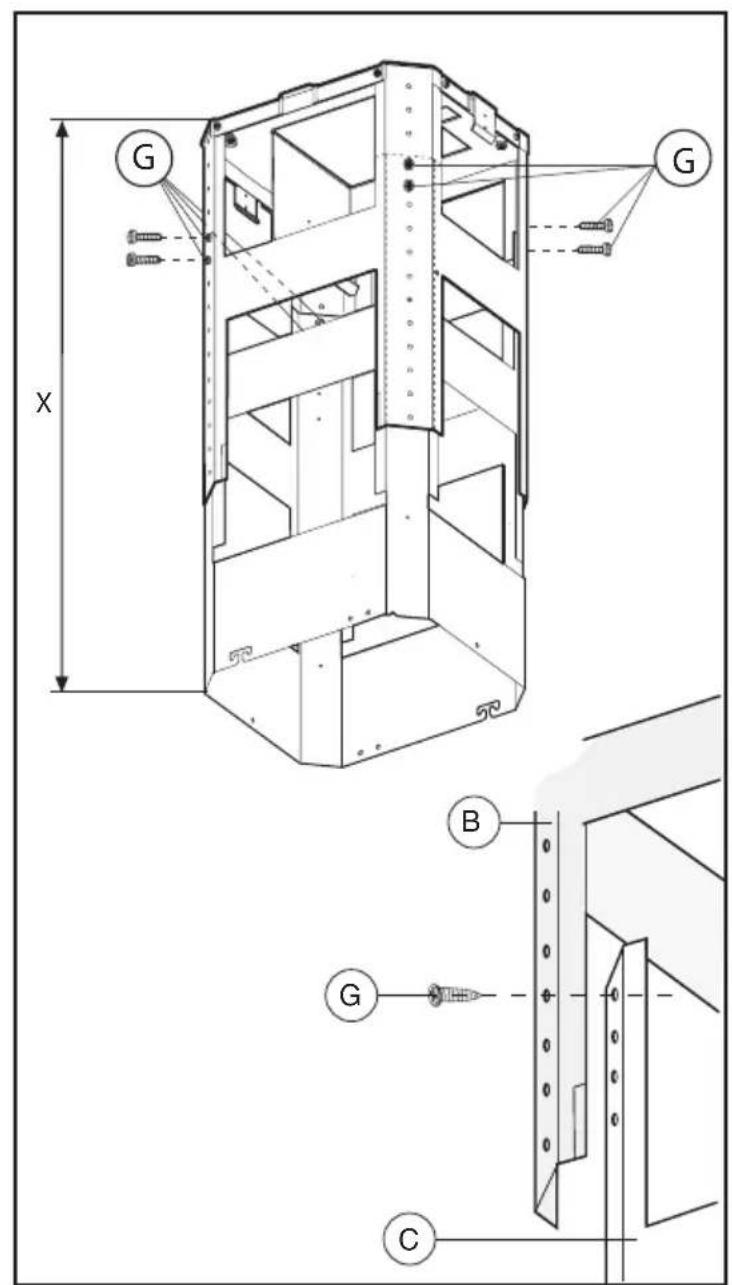

-Neem het onderste deel van de telescoopstructuur C enplaats het op het bovenste deel B (Afb.5). Stel de gewenste hoogte in en neem alsuitgangspunt de waarden die aangeduid X worden in Afb.14.Vastzetten met de 8 bijgeleverde schroeven G (Afb.6).

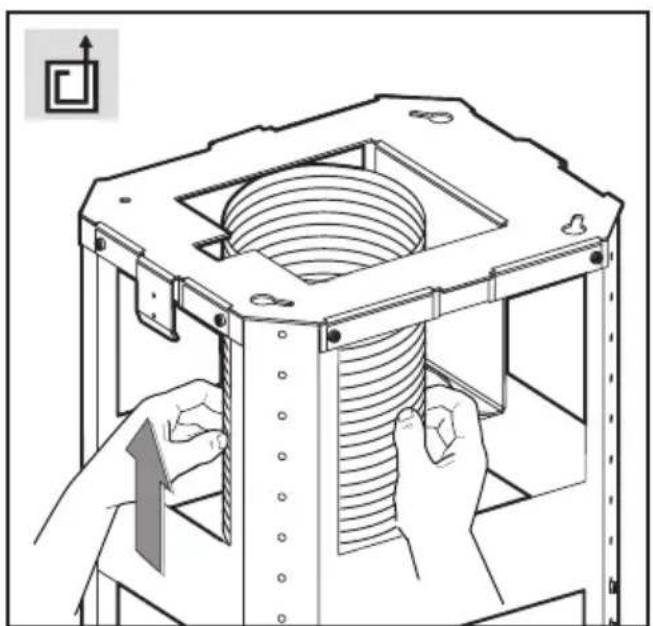

-Afzuigversie:Bevestig de buizgameleiding op hetaarvoorn bestemde gat van de luchtafvoer (Afb.7).

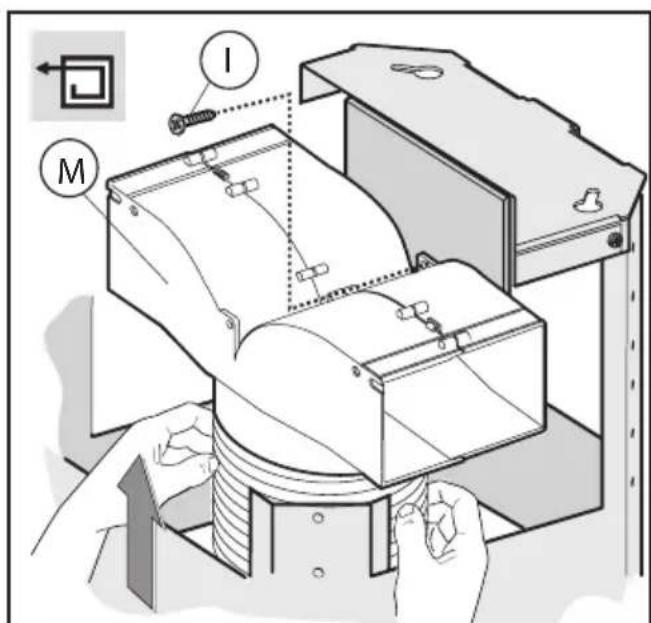

-Filterversie:Verbind de luchtafvoerbuis met de deflector van de recirculatielucht M, en span de schroef I aan, Zoals aangetoondin Fig.8.De koolfilters moetenbinnenin de afzuigkap worden geinstalleerd, zoals aangetoond in Fig.16.Er bestaan twee verschillendetypesactievekoolfilters:deregenererebare actieve koolfiltersvan lange levensduur (wasbaar)(Fig.17)en de standardd actieve koolfilters die nicht regenereerbaar zich (Fig.16).

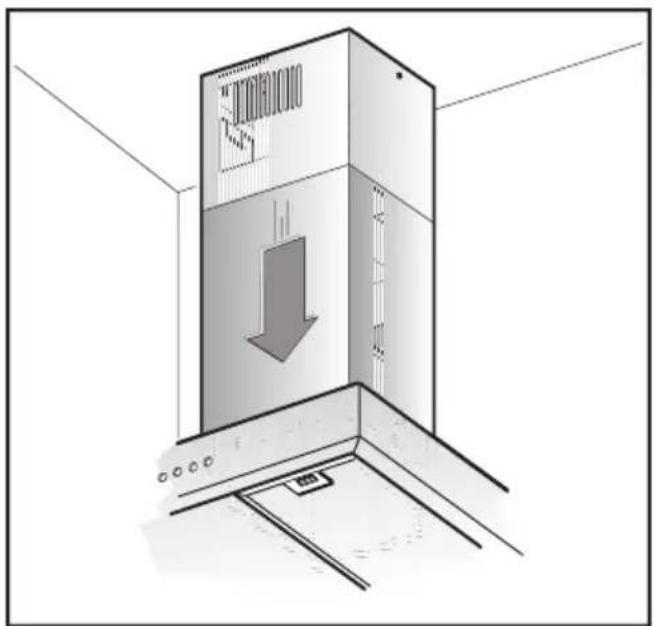

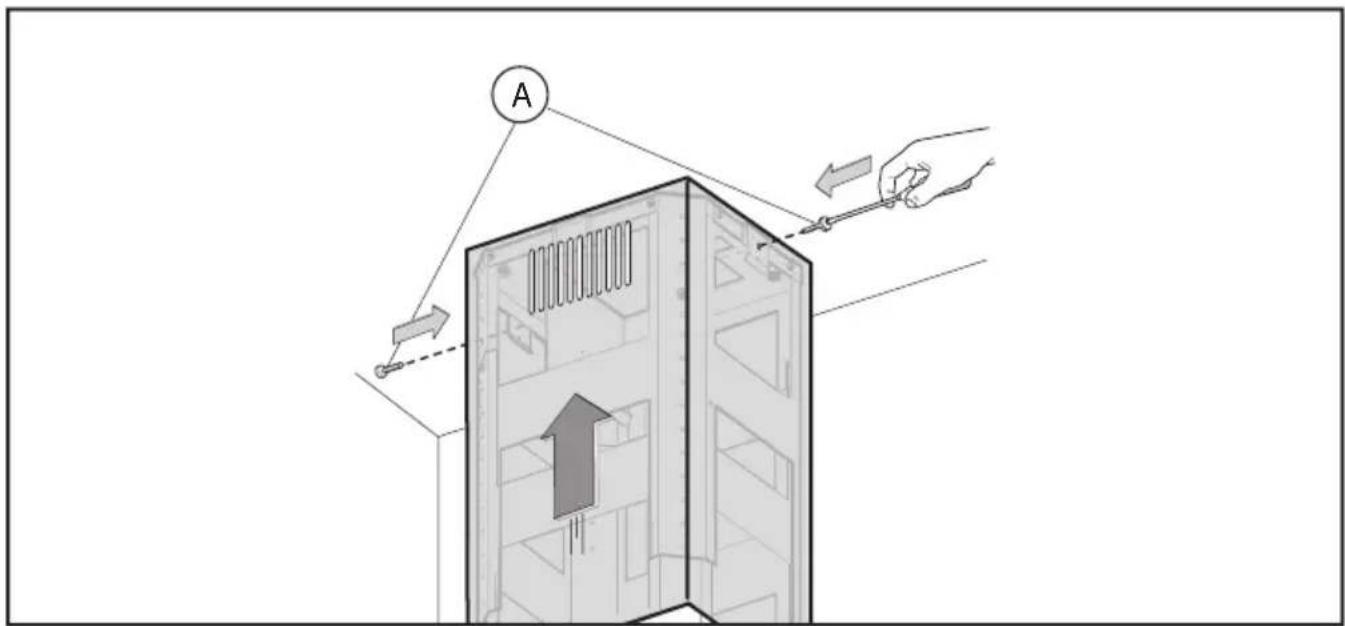

-Neem de bovenste schoorsteen en bevestig het op de structuur met de 2 schroeven A (Afb.9). Verbind de onderste schoorsteen metde bovenste enbevestig het zorgvuldig met plankband L (Afb.10A).

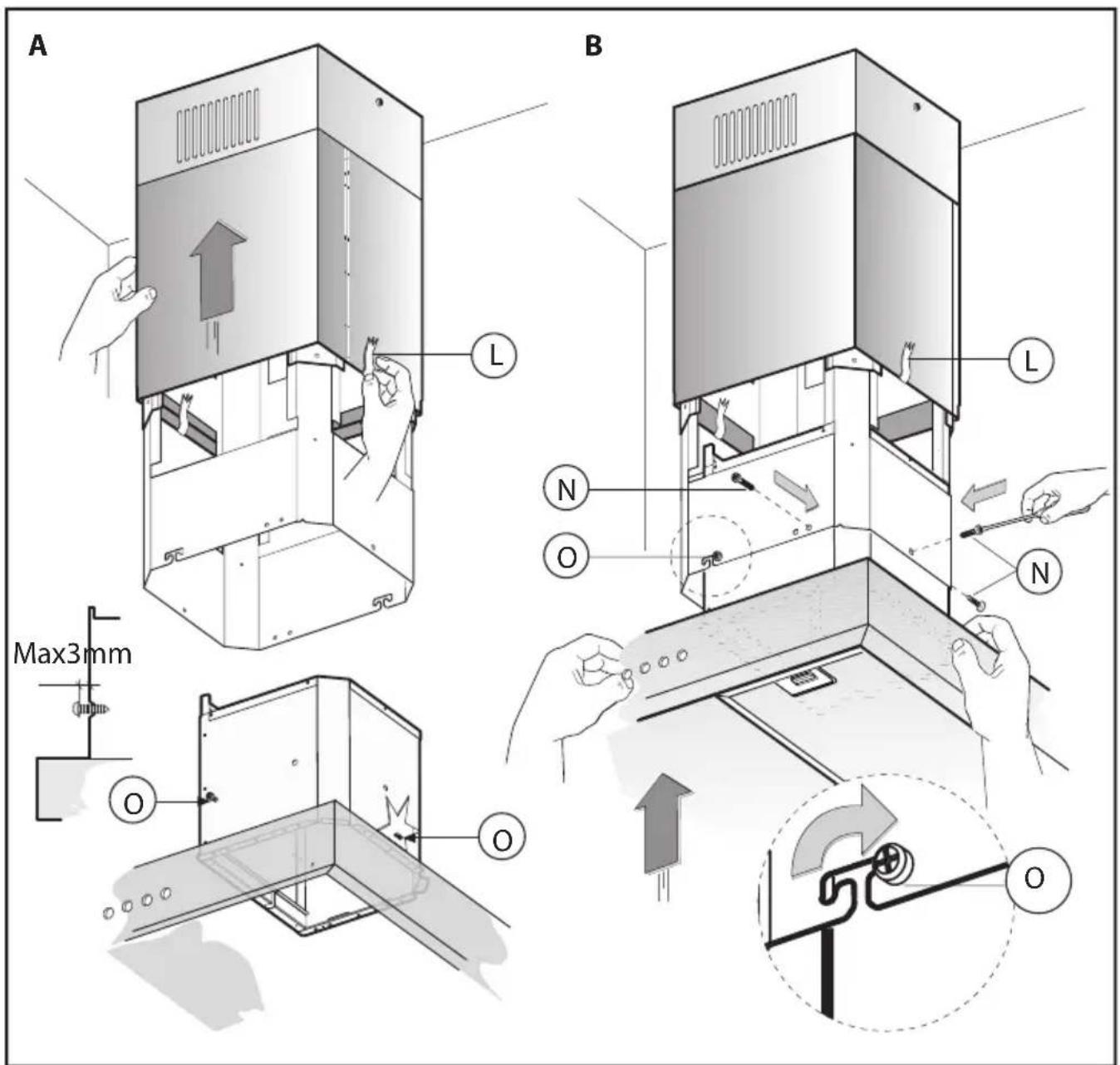

-Draai de 2 schroeven O max. 3mm los (Afb.10A).Plaats de afzuiggroep in de structuur en zorg ervoor dat de schroeven O, die ereder losgedraaid waren, in de sleuven in het onderste deel vastgezet worden, zoals Afb.10B toont.Draai de 3 (bijgeleverde) schroeven N vast en span de 2 schroeven O (Afb.10B).

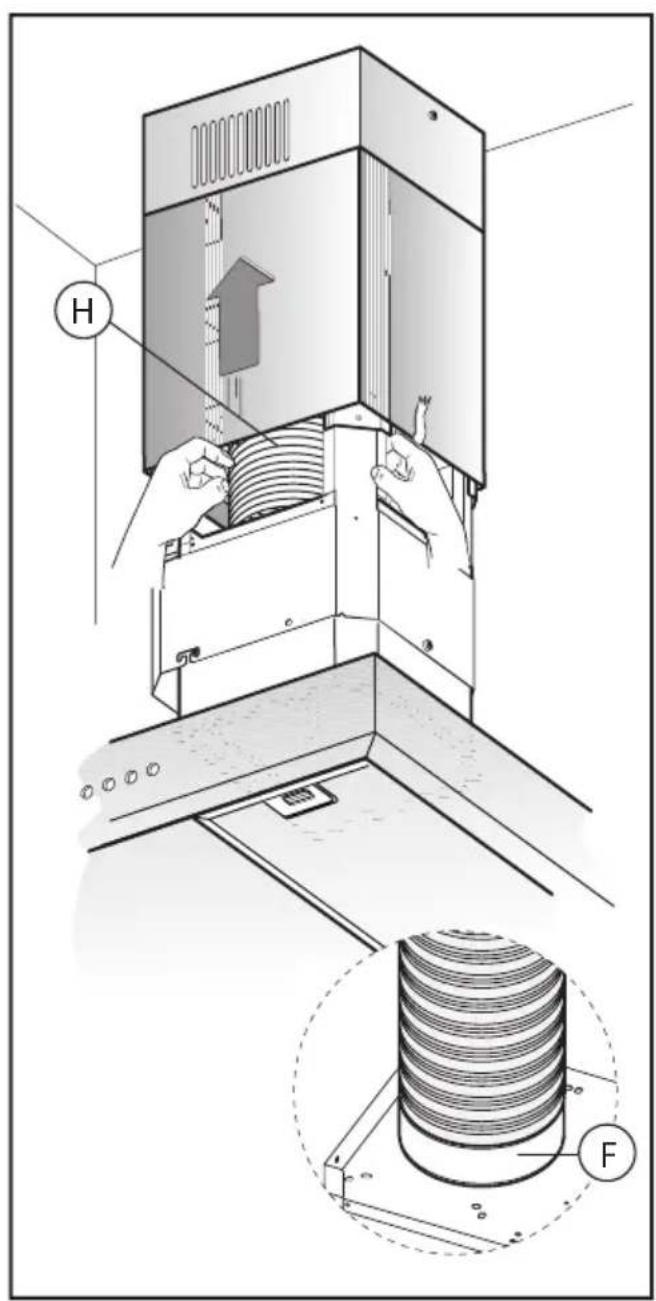

-Bevestig de (niet bijgeleverde luchtafvoerleiding H op de verbindingsfrens F (Afb.11).

-Verwijder het plankband Lenplaatsde onderste schoorsteen boven op het hoofddeel van de kap (Afb.12).

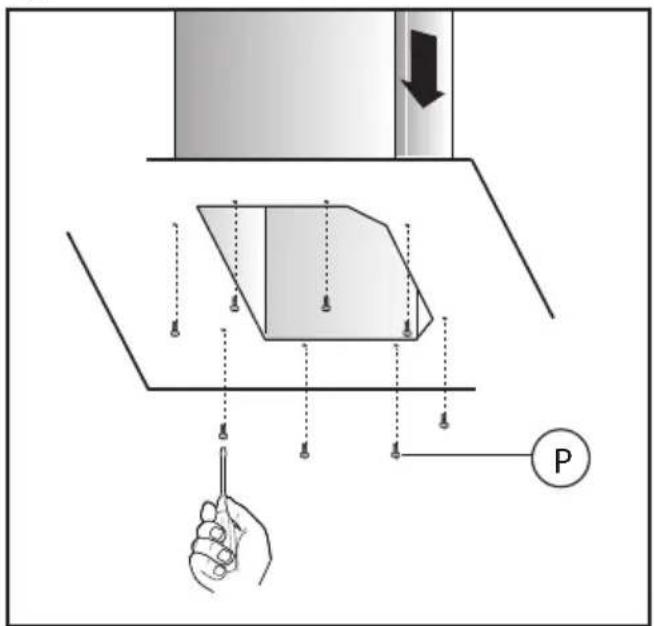

-Indien nodig vanaf de binnenkant de schacht onder de kap weer vastzetten met gebruik van schroeven P (Afb.13).

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te latent nadat het eten vereid is, voor een optimale luchtverversing.

De goede werkung van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.

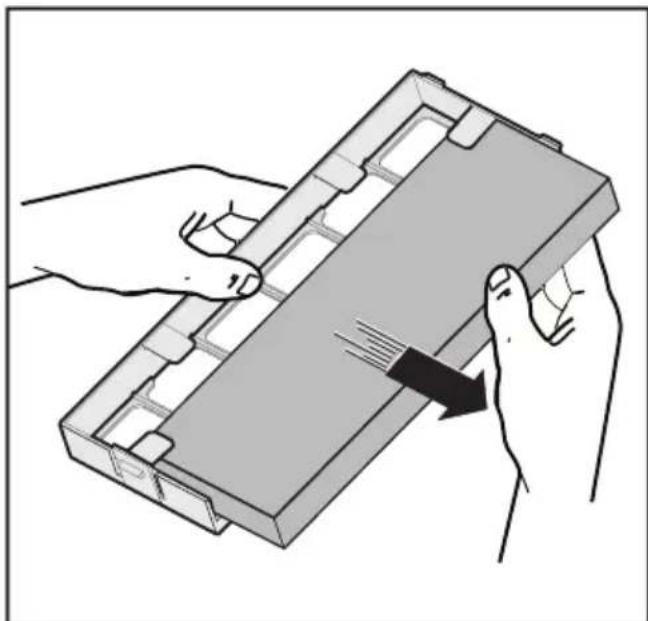

• Devetfilterheeft als doel de vetdeeltjes die in de lucht hangen gegen te houden, bijgevolg is deze filter onderhevig aan verstoppen na een bepaaldeijd, afhankelijk van het gebruik van het apparatus.

• Om brandgevaar tevoorkomen, moeten de vetfilters hoogstens iedere 2 maanden met de hand gewassen worden met neutrale vloeibare reinigingsmiddelen die nietschuren ofwel in de vaatwasser op lage temperatuur met korte cycli.

• Na enkelewasbeurten können er kleurveranderingen optreten. Ditfeit geeft u geenrecht op een klacht voor eventuele verranging.

• De actieve koolstofffilters dienen om de lucht te zuiveren die in het milieu worden uitgestoten, en heeft als functie de onaangename geuren die bij het koken vrijkomen op te vangen.

• De actieve koolstoffilters die nicht regenererateaar zich, moeten hoogstens{iedge 4 maanden worden verrangen. De verzadiging van de actieve koolstof hangt af van een min ofmeerlangdurig gebruikvan hetapparaat, vanhetypekeuken en vande regelmaat waarmee deschoonmaakvan devetfilter wordt uitgevoerd.

• De regenererbare actieve koolstoffilters要去 met de hand worden gewassen met neutrale detergenten die nicht schuren, of in de vaatwasser bij een maximum temperatuur van 65^ (de wascyclus要去 gebeuren zonder vaat). Neem het overtollige water weg zonder de filter te beschadigen, verwijder de plastic delen en laathet matrasje inde oven drogen gedurende minstens 15 minuten bij een maximum temperatuur van 100^ . Om de werkung van de regenererbare koolstofffilter efficiente houden, moet deze handelingiedere 2 maanden worden herhaald. Ze要去 worden verrangen na hoogstens 3aar ofwel wanner het matrasje beschadigd geraakt is.

- Hetisbelangrijdkatdevetfiltersenderegenererbare actievekooolstoffiltersgoeddroogzijnvooraleerzeopnieuw te monteren.

• Maak de kap zowel van binnen als van buiten regelmatig schoonmet behulpvaneen doekgedrenktin gedenatureerde alcohol of neutrale vloeibare schoonmaakmiddelen die nied schuren.

• De verlichtingsinstallatie is ontworpen voor het gebruik tijdens het koken en Niet voor langdurig gebruik als algemene verlichting van het vertrek. Langdurig gebruik van de verlichting vermindert gevoelig de gemiddelde levensduur van de lampen.

• Attentie: Het Niet naleven van de waarschuwingen voor schoonmaak van de kap en de verranging en schoonmaak vande filters brengtbrandgevaarmet zich mee. Het isaarom aangeraden om zich te houden aan de voorgestelde instructies.

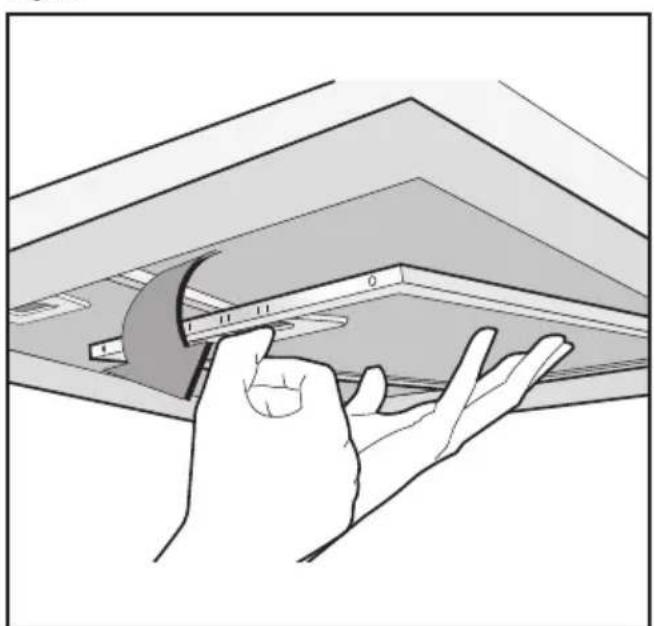

-Vervangingvandehalogeenlampen(Afb.18):

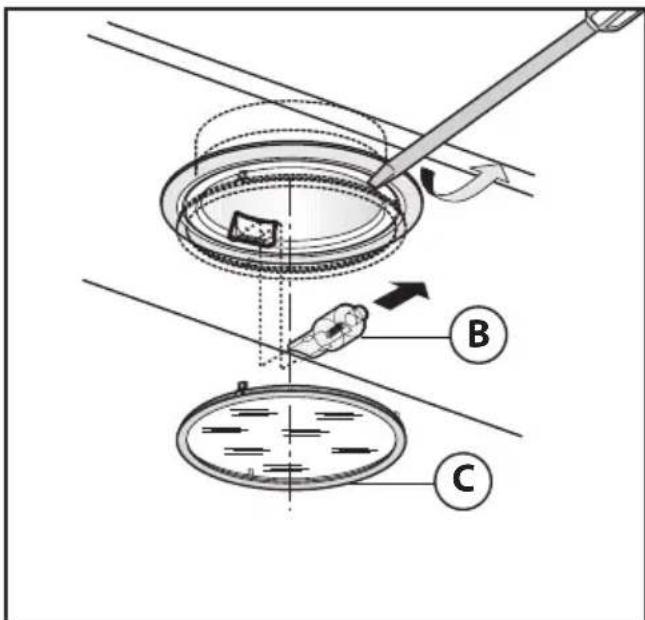

Om de halogeenlampen Bte verrangenmoet men hetglaasje C verwijdederendoor een voorwerp alshefboom inde waarvoort bestemde sploten te steken.

Vervang met lampen van hetzelfde type.

Opgelet: Raak de lampen Niet met de blote handen aan.

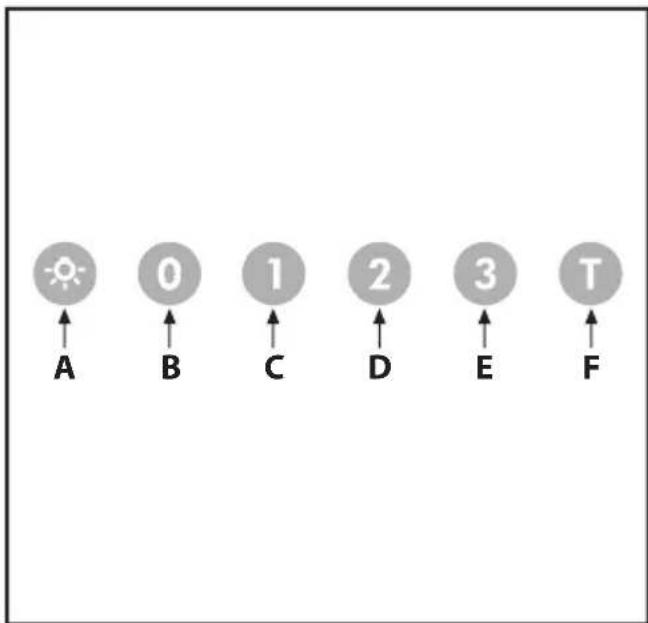

-Kontroller(Afb.19):

Zijn de symbolen hieronder weergegeven:

A = knop LICHT

B = knop UIT

-Indien uw apparataat voorzien is van de INTENSIEVE spelheidsfunctie, drukt u dan ongeveer 2 seconden op toets E zodat de functie geactiveerd worden gedurende 10 minutes, waarna het terugkeert maar de ereder ingestelde spelheid.

Wanner de functie actief is knippert de LED: Om de functie te onderbreken voordat de 10 minutes verstreten zijn drukt u opnieuw op toets E.

CleanAir:

Door 2 seconden op toets F te drukken (met uitgeschakelde kap) worden de functie "clean air" geactiveerd. Deze functie schakelt om het uur de motor 10 minutes in bij de eerste能力和 den sleid. Zodra de functie geactiveerd worden start de motor bij de 1^e 能力和 den sleid, gedurende 10 minutes. Tijdens dieze tijd moeten de toetsen F en C tegelijkkertijd knipperen. Na het verstreijken van deze tijd gaat de motor uit en blijft de led van toets F permanent branden tot na 50 minutes de motor opnieuw van start gaat bij de eerste能力和 den sleids van de toetsen F en C weer gedurende 10 minutes knipperen, enz. Door op ongeacht welke toets te drukken, met uitzondering van de lichten, keert de kap onmiddelijk terug maar de gewone werkung (drukt u bijvoorbeeld op toets D dan worden de functie "clean air" geactiveerd en gaat de motor onmiddelijk over maar de 2^e 能力和 den sleid. Drukt u op toetsB dan worden de functie geactiveerd).

(*)De knop "TIMER/AUTOMATISCHE ONDERBREKING"

zorgtervoordatdeafzugkapietmeenstopt,dezezalvoor 15 minutenblijvenfunctioneren，opdezelfdene}snelheidsstand waarop ded Kap ingesteld stond.

-Verzadigingvandevetfiltersenactievekoofilters:

• Na 30 werkuren knippert de toets A elke 2 sec.; in dit geval moetmendevetfiltersendeactievekoolfilters schoonmake, indien aanwezig.

• Na 120 werkuren knippert de toets A elke 0,5 sec.; in dit geval要去 men standard de actieve koolfilters verrangen, indien aanwezig.

Eenmaaldefilterisschoongemaaaktien opniewgemonteerd, moet men het elektronische geheugen opnieuw activeren, door de toets A gedurende 5 sec. ingedrukt te houden tot die ophoudt met knipperen.

• Indien de toets A Niet ophoudt met knipperen moetdezehandeling met ingeschakelde motor worden herhaald.

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN.
