GEBRUIKSAANWIJZING D 20.485.02 PEHA

2.1 Technische gegevens ....53
2.2 Opbouw en Symbolen 54
2.3 Externe schakelfunctie ....55
2.4 Storingzoeken 56

3 Montage en installatie 57

3.1 Stap 1 ....57
3.2 Stap 2 ....58
3.3 Stap 3 59

4 Standbystand 60

4.1 Radio uit 60
4.2 Setup menu 61

4.2.1 Tijd instellen....62
4.2.2 Contrast instellen....63
4.2.3 Helderheid in radiomodus....64
4.2.4 Ontvangstinstellingen....65
4.2.5 Externe schakelfunctie configureren.....66

4.3 Sleep timer 67

4.3.1 Bediening....68

5 Radiomodus 69

5.1 Radio aan 69
5.2 Voorkeuzegeheugen 70
5.3 Wekker instellen 71
5.4 Wekkermodus 72

Algemeen

1.1 Toepassing

Een toepassing voor de radio kan b.v. zijn in privegebruik (bad, keuken, slaapkamer) of als extra comfort in een hotelkamer. Alle functies van de radio zijn eenvoudig middels een druk op de knop in te stellen. Instellingen en actuele informatie wordt in het verlichte display aangegeven (bijv. actuele tijd, radiomodus en wekkerfunctie)

• FM-RDS radio (87,5 tot 108,0 MHz)
- 6 voorkeuzezenders
- Tijdweergave
- wekkerfunctie
- Sleep timer

• Externe schakelmogelijkheid
• Zowel horizontaal als verticaal te monteren door draaibare display
  • past in 2 inbouwdozen
  • 230V \~/50 Hz aansluiting noodzakelijk
• Speciale glas-, en steenafdekramen zijn als toebehoren te verkrijgen

Uitvoeringen in AURA Basis design in de kleuren levend wit, alu en antraciet.

Levend wit 20.485.02 RADIO

Antraciet 20.485.64 RADIO

Aluminium 20.485.70 RADIO

Algemeen

1.2 Garantiebepalingen

Deze bedieningshandleiding is een onderdeel van dit apparaat en de garantiebepalingen. U dient deze aan de eindgebruiker te overhandigen. De technische constructie van dit aparaat kan zich zonder voorafmelding veranderen. PEHA producten zijn met de meest modernste technologie en na de geldende nationale en internationale voorschriften samengesteld en op kwaliteit gecontroleerd. Mocht u desondanks toch nog een defect constateren dan neemt PEHA deze reclamatie via zijn verkooppunt terug mits aan de volgende voorwaarden wordt voldaan:

In het geval van een gerechtigde en rechtvaardige gemaakte aanspraak zal PEHA na eigen keuze deze reclamatie vergoeden of een functionerend apparaat leveren. Verdere aanspraak en vergoedingen van vervolgschaden zijn uitgesloten. Een gerechtigde reclamatie is geldend mits het apparaat bij overdracht aan de eindgebruiker door een constructie-, fabricage-, of materiaalfout onbruikbaar of het gebruik onmogelijk maakt. De kwaliteitsgarantie vervalt bij slijtage door natuurlijk gebruik, verkeerde toepassing, foutief aansluiten, openen van het apparaat of andere externe invloeden. De aanspraak kan na aankoop van maximaal 24 maanden plaats vinden en eindigt maximaal na 36 maanden na fabricage van het apparaat. Op de afwikkeling van de garantie geldt het Duitse recht.

Algemeen

NL

1.3 Veiligheid

Het apparaat is alleen in deze uitvoering voorgezien. Een eigen ombouw of verandering aan het apparaat is verboden! Voor de behandeling van het apparaat zijn de wetten en normen van het land waar het apparaat geplaatst word van toepassing!

OPGEPAST! Gevaar voor stroomschokken! In het binnenste van deze behuizing bevinden zich spanningsvoerende delen. Een aanraking hiervan kan letsel veroorzaken! Alle werkzaamheden aan het net en apparaten zullen alleen door een erkend elektricien uitgevoerd worden.

• Apparaat spanningsloos schakelen.
• Apparaat tegen plots inschakelen vergrendelen.

- Apparaat op spanningsloosheid testen.

- Voor inschakelen de behuizing vast zetten.

De volgende punten dient u in acht te nemen:

• De geldende wetten, normen en voorschriften.
• De stand van de techniek op moment van installatie.

• Het apparaat dient u tegen druip en straalwater te beschermen.

• De bedieningshandleiding van het apparaat.

• Een bedieningshandleiding kan alleen maar algemene toepassingen aanvoeren. Deze dient u voor specifieke toepassing eerst te beproeven.

NL

Beschrijving

Spanningsvoorziening 230V\~ / 50 Hz

Eigen verbruik 1,5 W (standby)

Temperatuurbereik 0° - 50° C

Testvoorschriften EN 55020, EN 55013

Keuringrapport CE

Beschermingsgraad IP 20

Afmetingen in mm 155 x 83 x 45

Beschrijving

NL

2.2 Opbouw en symbolen

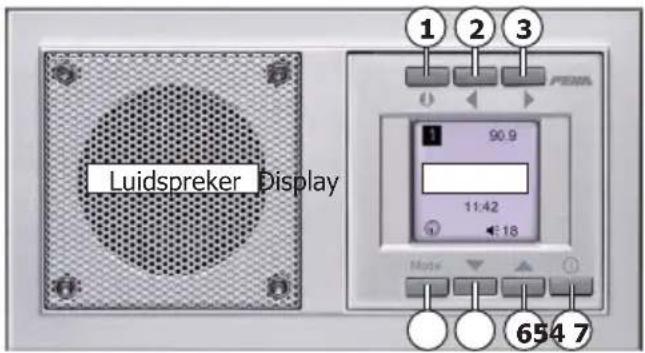

① - ⑥ Functietoetsen
⑦ Toets aan / uit

Functie Symbool

Sleep timer
Radiomodus
Wekker AAN
Wekker UIT
Wekker AAN met wektijd	7:00
Luidsterkte instellen
Setup menu
Tijd instellen
Contrast instellen
Helderheid instellen
Ontvangstinstelling
Externe schakeling configureren

NL

Beschrijving

2.3 Externe schakelaarinstelling

De radio kan middels een externe schakelaar in of uitgeschakeld worden. Als externe schakelaar is een drukker, schakelaar of bewegingsmelder toegestaan om te gebruiken. De externe schakelaar wordt op de achterzijde van de displayeenheid op klem 1 aangesloten.

Externe schakelaar	Functie
Pulsdrukker	Pulsdrukker induwen ⇔ Radio in / uitschakelen
Schakelaar	Schakelaar schakelt in ⇔ Radio inschakelenSchakelaar schakelt uit ⇔ Radio uitschakelen
Bewegingsmelder Bewegingsmelder IN ⇔ Radio inschakelenBewegingsmelder UIT ⇔ Radio uitschakelen

TIP: – De externe schakelaar is als schakelaar geconfigureerd (configuratie op bladzijde 66).

- Een bewegingsmelder wordt als schakelaar geconfigureerd!

Beschrijving

2.4 Storingzoeken

• Het ontvangst van de radio kan door apparaten welke hoogfrequente signalen uitsturen gestoord worden. (bijv. netadapter en computer) U dient van deze apparaten een minimum afstand van 0,5 mtr houden.
• Controleer of in uw omgeving apparaten zijn welke storingen kunnen veroorzaken.
• Bedrijfsspanning en zekering controleren. (alleen door elektricien)
• Aansluitingen controleren. (alleen door elektricien)
• Montage van de radio op een plaats waar beter ontvangst is. (alleen door elektricien)

Contact

Telefoon: [phone]

Fax: [phone]

Internet: www.peha-elektro.nl

Email: [e-mail]

TIP: Voor de montage testen of op de gewenste plaats een goed radio-ontvangst mogelijk is.

NL

Montage en installatie

3.1 Stap 1

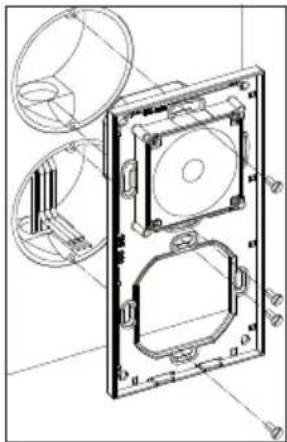

De radio moet vast (bijv in een wand) ingebouwd worden. Het is mogelijk middels het draaibare display te kiezen voor horizontale of verticale montage. Voor het inbouwen zijn 2 montagedozen nodig.

• Inbouwdozen horizontaal of verticaal monteren.
• Onderbouw met luidspreker in de inbouwdozen monteren en vastschroeven.

TIP:

• De veiligheidstoepassingen bij installatie in acht nemen (bladzijde 52).
• Voor de montage proberen of een goed ontvangst mogelijk is.

Montage en installatie

NL

3.2 Stap 2

• Bij de installatie aan de spanningsverzorging dient men de spanning af te schakelen (230V / 50 Hz \~).
• Maximaal 16 A afzekeren!

• LET OP: Op de externe schakelfunctie dient men dezelfde fase te gebruiken!

• De aansluitleiding aan klem L, N op de achterzijde van de displayeenheid aansluiten (1) .
  Indien gewenst aan klem 1 de externe schakelaar (pulsdrukker, schakelaar of bewegingsmelder) aansluiten.

• Luidsprekerkabel zijdelings in het chassisdeel van de displayeenheid insteken (2) .
• Displayeenheid in onderbouw vastzetten (3).
• Voor demontage van het display, zijdelings drukken door lichte druk en deze komt los.

NL

Montage en installatie

3.3 Stap 3

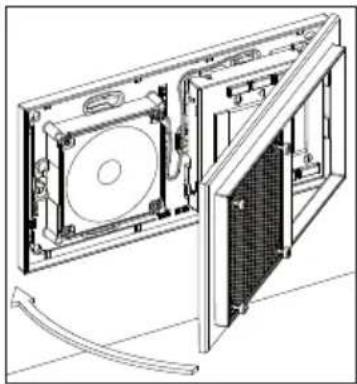

• Zijdelings op het basiselement de afdekraam met luidsprekerafdekking inhaken.
• Raam op het basiselement met meegeleverde inbussleutel (2mm) vastschroeven.

De radio is te verkrijgen in de kleuren levend wit, alu en antraciet in AURA design. Speciale glas en stein ramen zijn als toebehoren verkrijgbaar.

Kleurnummer

Levend wit 20.485.02 RADIO

Antraciet 20.485.64 RADIO

Aluminium 20.485.70 RADIO

Standbystand

NL

4.1 Radio UIT (Standbystand)

In de standbystand is het mogelijk om via het RDS signaal een automatische instelling van de tijd te verkrijgen. Ook zomer en wintertijdomschakeling kan hiermee gerealiseerd worden. De actualisering van de tijd via de RDS kan enige minuten duren. Bij een zwak RDS signaal of radiozender uit een andere tijdzone blijft het mogelijk de tijd handmatig in te stellen. (bladzijde 62)

Functions Display

① Sleep timer activeren ⬇ (bladz. 67)
② Toets mode kort duwen (ca. 1s) ⇔ wekker AAN/UIT met tijd Toets mode lang duwen(ca. 8s) ⇔ setup menu (bladz. 61)
③ Helderheid van het display in standbystand donker ▼
④ Helderheid van het display in standbystand helder ▲
⑤ Radio AAN/UIT ①
7-0
0-7

NL

Standbystand

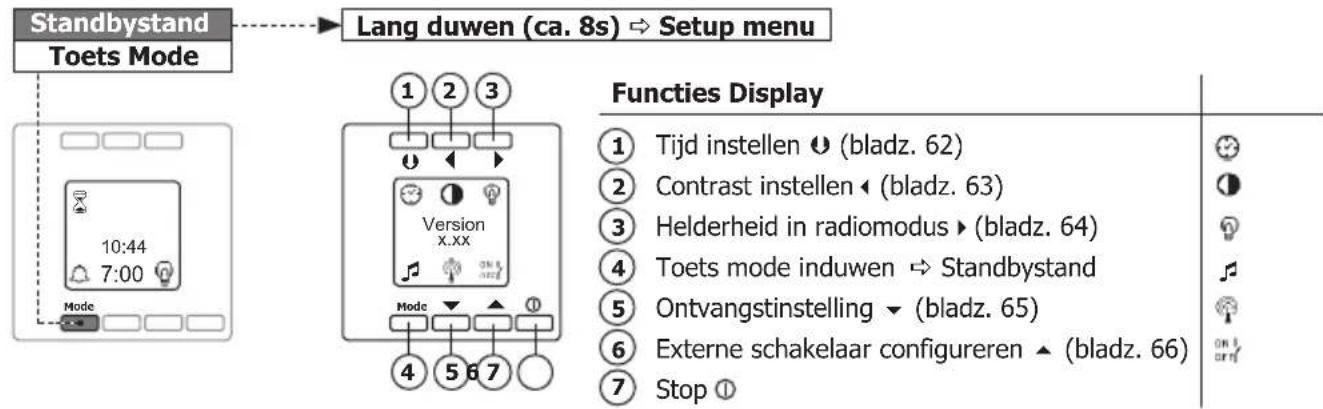

4.2 Setup menu

Voor toepassing van deze functie moet de radio uit staan. (standbystand)! Indien men geen bevestiging geeft wisselt de radio na ca. 10 sec. automatisch terug naar de standbystand.

Standbystand

NL

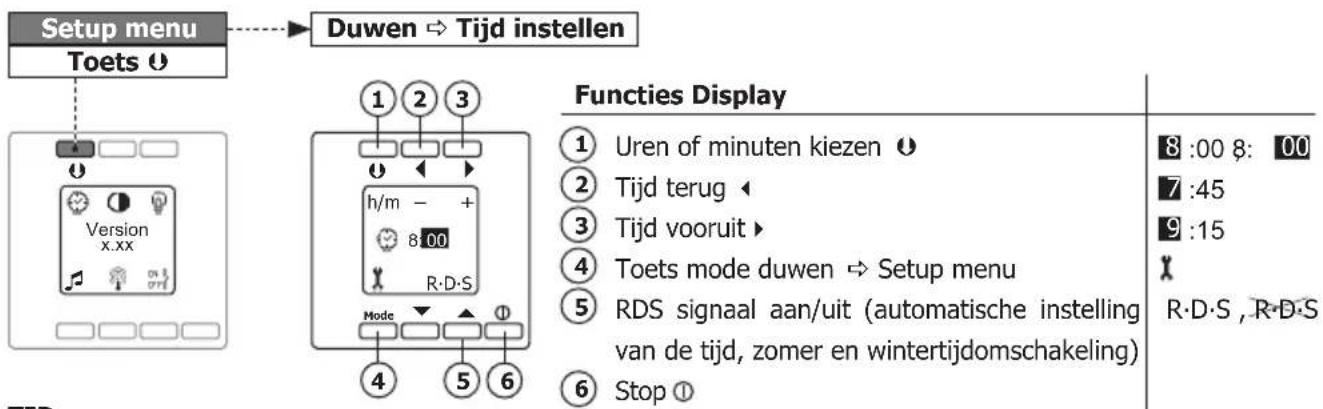

4.2.1 Tijd instellen (Setup menu)

TIP:

• Bij een zwak RDS signaal of zwakke radiozender uit een andere tijdzone dient u de tijd handmatig in te stellen.
• Zonder een bevestiging wisselt de radio na ca. 10 sec. automatisch terug naar de standbystand.

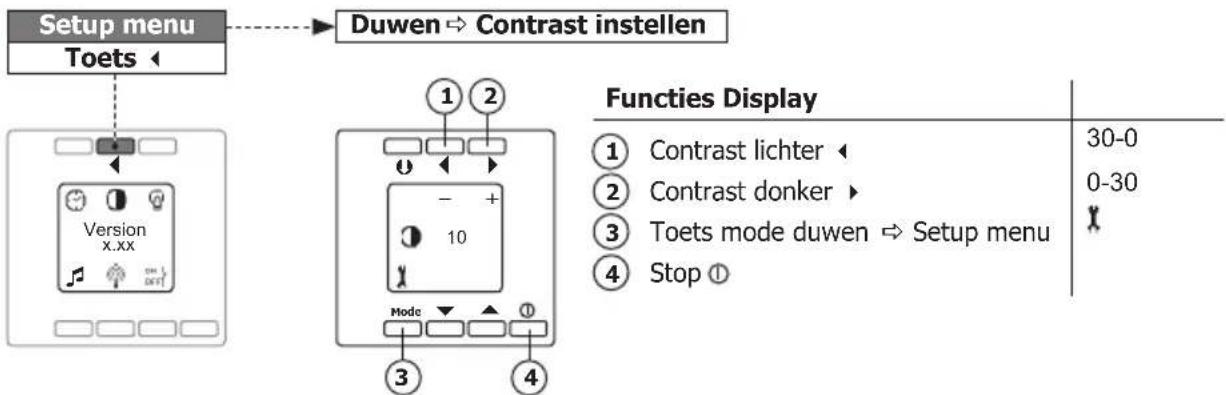

4.2.2 Contrast instellen (Setup menu)

TIP: Zonder een bevestiging wisselt de radio na ca. 10 sec. automatisch terug naar de standbystand.

Standbystand

NL

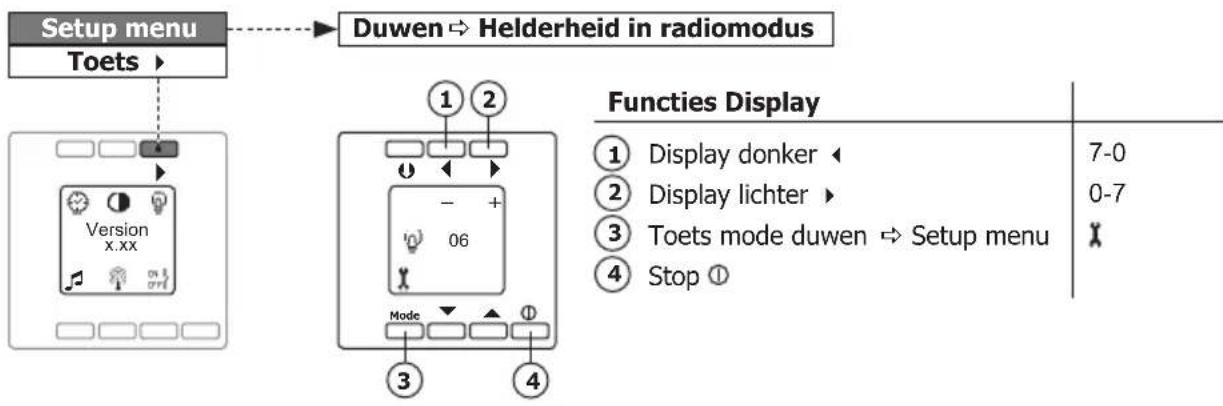

4.2.3 Helderheid in radiomodus (Setup menu)

Tip: - Met de toetsen ◀ en ▶ (1, 2) wordt de helderheid van het display in radiomodus vastgelegd. - Zonder een bevestiging wisselt de radio na ca. 10 sec. automatisch terug naar de standbystand.

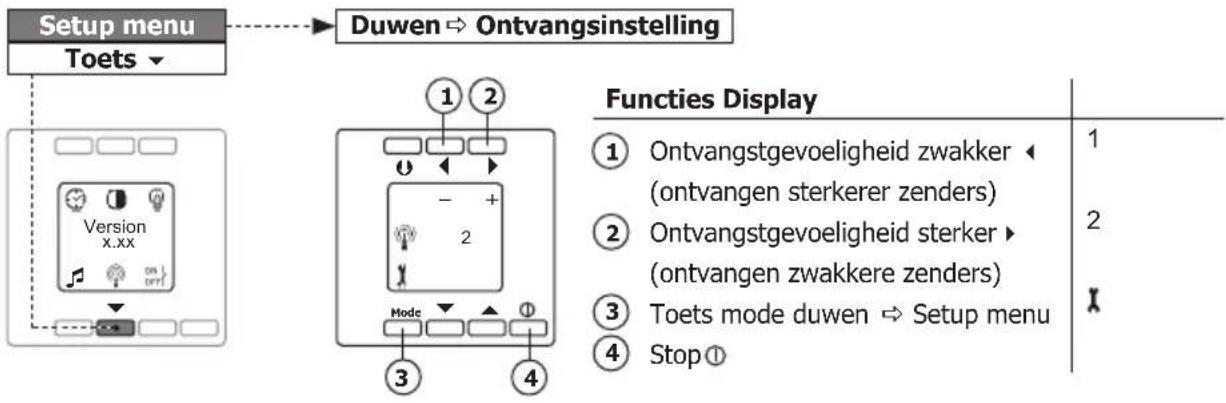

4.2.4 Ontvangsinstelling (Setup menu)

TIP: Zonder een bevestiging wisselt de radio na ca. 10 sec. automatisch terug naar de standbystand.

Standbystand

NL

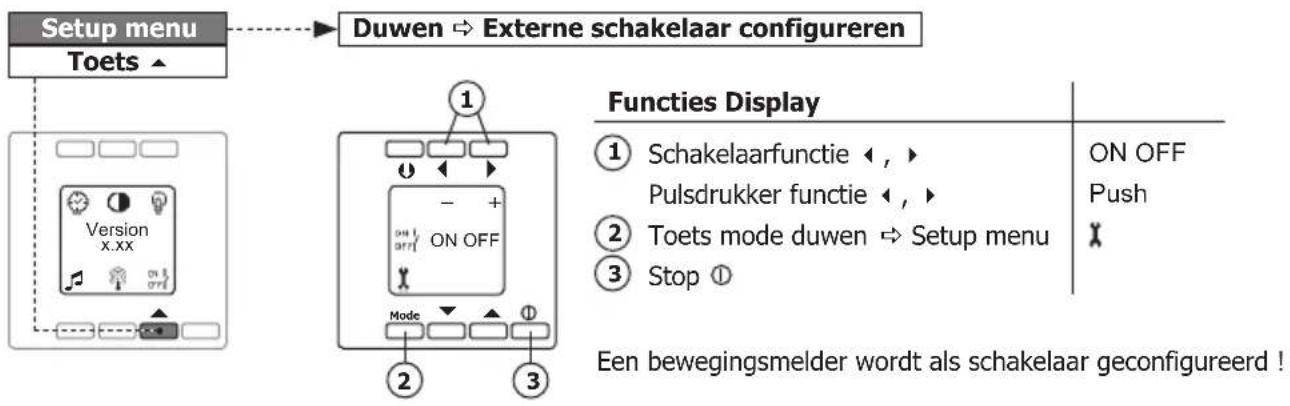

4.2.5 Externe schakelaar configureren (Setup menu)

TIP: – Beschrijving van de extene schakelaarfunctie nazien (bladz. 55) !!

- Zonder een bevestiging wisselt de radio na ca. 10 sec. automatisch terug naar de standby stand.

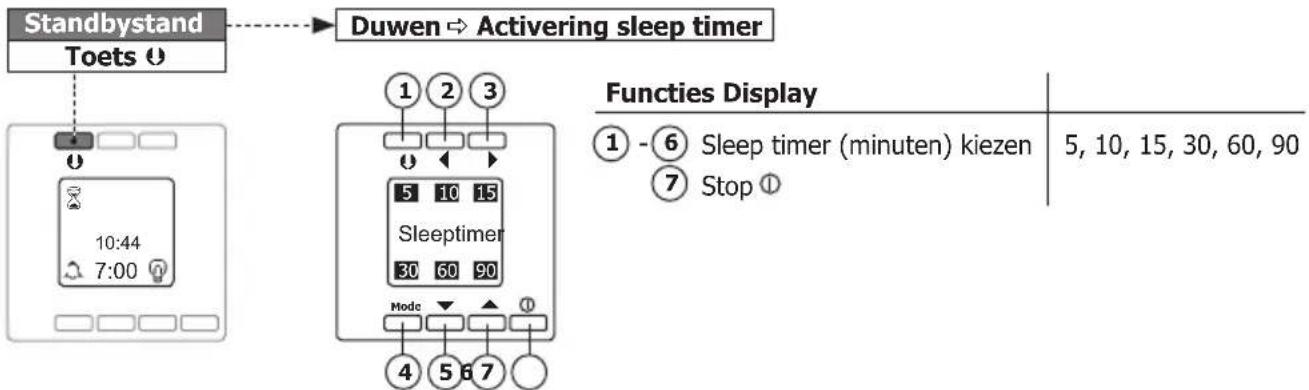

4.3 Sleep timer

Voor de toepassing van deze funtie dient de radio uit te staan (standbystand). De radio wordt voor de duur van de sleep timer ingeschakeld. Zonder enige bevestiging wisselt de radio na ca. 10 sec. automatisch na de standbystand.

Standbystand

NL

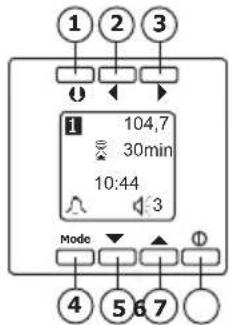

4.3.1 Bediening (Sleep timer)

Functions Display

① Toets ⬆ kort duwen (ca. 1s) ⇒ zender afroepen (bladz. 70) Toets ⬆ lang duwen (ca. 8s) ⇒ zender opslaan (bladz. 70)
② Zender zoeken terug
③ Zender zoeken verder ▶
④ Toets Mode drukken→wekker instellen (bladz. 71)
⑤ Luidsterkte zachter ▼
⑥ Luidsterkte harder ▲
⑦ Sleep timer UIT ①

1 - 6

108,0 tot 87,5 MHz 87,5 tot 108,0 MHz

30-1

TIP: Na verstrijken van de sleep timer schakelt de radio uit.

NL

Radiomodus

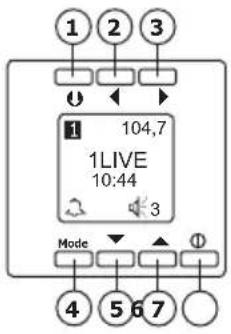

5.1 Radio AAN (Radiomodus)

In het display wordt de zendernaam (of de frequentie) alsmede de tijd aangegeven. Bij een zwak signaal kan de zendernaam knipperen of weg blijven. (RDS signaal)

Functions Display

① Toets ⬆ kort duwen (ca. 1s) ⇔ zender afroepen (bladz. 70) Toets ⬆ lang duwen (ca. 8s) ⇔ zender opslaan (bladz. 70)
② Zender zoeken terug ◀
③ Zender zoeken verder ▶
④ Toets Mode drukken⇒ wekker instellen (bladz. 71)
⑤ Luidsterkte zachter ▼
⑥ Luidsterkte harder ▲
⑦ Radio AAN/UIT ①

1 - 6

108,0 tot 87,5 MHz 87,5 tot 108,0 MHz

30-1

1-30

Radiomodus

NL

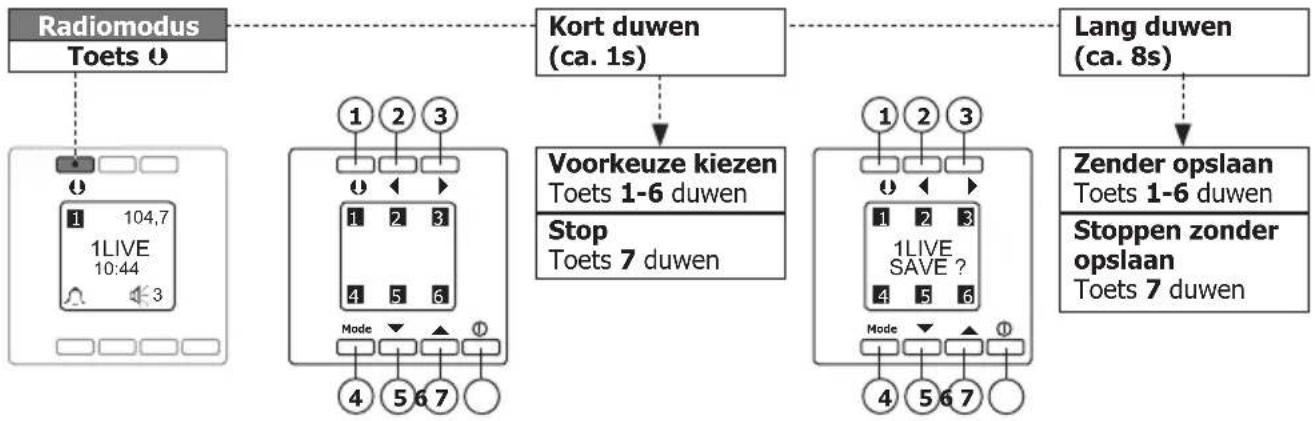

5.2 Voorkeuzegeheugen

Voor het toepassen van deze functie moet de radio aan staan. (radiomodus) ! Indien men geen bevestiging geeft wisselt de radio na ca. 10 sec. automatisch terug naar de radiomodus.


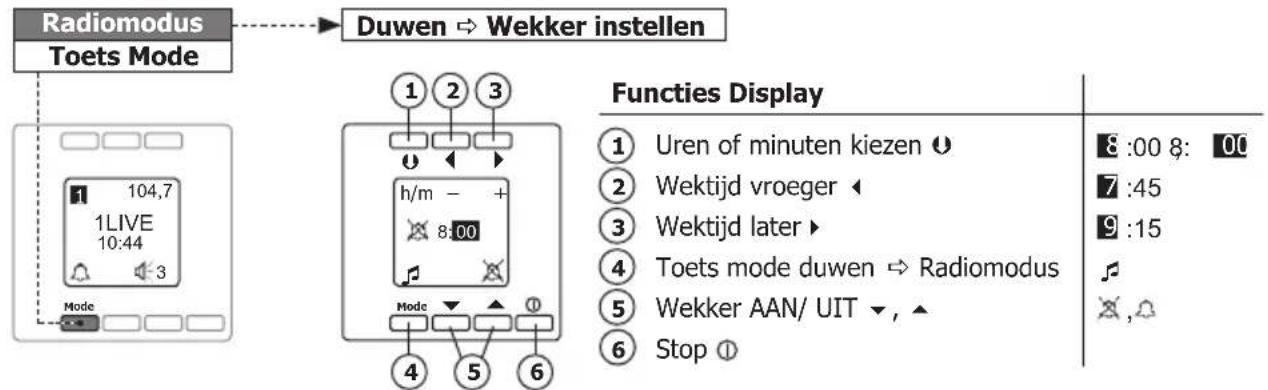

5.3 Wekker instellen

Voor toepassing van deze functie moet de radio aan staan. (radiomodus) ! Indien men geen bevestiging geeft wisselt de radio na ca. 10 sec. automatisch terug naar de radiomodus.

Radiomodus

NL

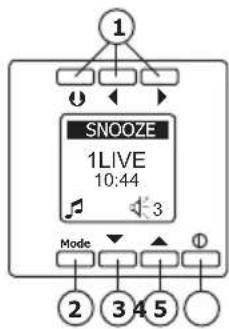

5.4 Wekkermodus

De wekkermodus duurt 1 uur. Wordt de snooze functie geactiveerd, dan wordt de wekker voor 10 minuten uitgeschakeld. Daarna wordt de wekker weer ingeschakeld.

Functions Display

① Snooze functie activeren (10 min.) ⬇, ◀, ▶
② Toets mode duwen → Radio AAN en Wekker UIT
③ Luidsterkte zachter ▼
④ Luidsterkte harder ▲
⑤ Radio UIT en Wekkmodus UIT ①

SNOOZE

[NO TEXT]

30-1
1-30

TIP: Met de toets ▼ en toets ▲ (3, 4) wordt de luidsterkte van de radio bij afgaan van de wekker geprogrammeerd.

F
