GEBRUIKSAANWIJZING BGS3310 BOSCH

nl Gebruiksaanwijzing

Veiligheidsvoorschriften8

Gebruiksaanwijzing 52

razione prescritte (in conformità a EN60312-1).8

De gebruiksaanwijzing goed bewaren. Wanneer u de

stofzuiger doorgeeft aan derden de gebruiksaanwij-

Gebruik volgens de voorschriften

Deze stofzuiger is alleen voor huishoudelijk en niet

voor zakelijk gebruik bestemd. De stofzuiger uitslu-

itend gebruiken zoals aangegeven in deze gebruik-

saanwijzing. De fabrikant is niet aansprakelijk voor

eventuele schade die ontstaat wanneer het apparaat

niet volgens de voorschriften of op een verkeerde

manier wordt gebruikt.

Volg daarom beslist de volgende aanwijzingen op!

De stofzuiger mag alleen maar worden gebruikt met:

 originele onderdelen, -toebehoren of -extra toebeho-

Om letsel en schade te voorkomen mag de stofzuiger

niet worden gebruikt voor:

 het schoonzuigen van mensen of dieren.

− insecten ( bijv. vliegen, spinnen, ...).

− substanties die schadelijk voor de gezondheid, heet

of gloeiend zijn, of scherpe randen hebben.

− vochtige of vloeibare stoffen.

− licht ontvlambare of explosieve stoffen en gassen.

− as, roet uit haarden en centrale verwarmingsins-

− tonerstof van printers en kopieerapparaten.

Veiligheidsvoorschriften

Deze stofzuiger voldoet aan de erkende re-

gels van de techniek en de betreffende vei-

 Dit apparaat kan worden gebruikt door

kinderen vanaf 8 jaar en door personen

met beperkte fysieke, sensorische of

geestelijke vermogens of personen die

gebrek aan kennis of ervaring hebben,

wanneer zij onder toezicht staan of met

het oog op een veilig gebruik volledig

over de bediening van het apparaat zijn

geïnformeerd en op de hoogte zijn van de

gevaren die hieruit kunnen voorvloeien.

 Kinderen mogen niet met het apparaat

 Reiniging en onderhoud mogen niet wor-

den uitgevoerd door kinderen als zij niet

onder toezicht staan.

 Plastic zakken en folie dienen buiten be-

reik van kinderen te worden bewaard en

>= Er bestaat gevaar voor verstikking!

 De stofzuiger alleen volgens het typeplaatje aansluiten

en in gebruik nemen.

 Nooit zuigen zonder filterzak of stofreservoir, motor-

beveiligings- en uitblaasfilter.

>= Het apparaat kan beschadigd raken!

 Zuig nooit met mondstuk en buis in de nabijheid van

>= Er bestaat gevaar voor letsel!

 Bij het zuigen op trappen moet het toestel altijd onder

 Het elektriciteitssnoer en de slang niet gebruiken om

de stofzui-ger te dragen / transporteren.

 Raakt de voedingskabel van dit apparaat beschadigd,

dan dient deze door de fabrikant, zijn servicedienst of

iemand met de juiste kwalificaties te worden vervan-

gen, ter voorkoming van gevaarlijke situaties.

 Bij een gebruiksduur van langer dan 30 minuten het

elektriciteitssnoer volledig uittrekken.

 Niet aan het elektriciteitssnoer maar aan de stekker

trekken om het apparaat van het net te koppelen.

 Het elektriciteitssnoer niet over scherpe kanten trek-

ken en niet bekneld laten raken.

 Let erop dat de netstekker niet tegen personen,

lichaamsdelen, dieren of voorwerpen slaat wanneer

het snoer automatisch wordt ingetrokken.

>= Leid het elektriciteitssnoer met behulp van de

 Voor alle werkzaamheden aan de stofzuiger de stekker

uit het stopcontact halen.

 De stofzuiger niet in gebruik nemen wanneer hij be-

schadigd is. In het geval zich een storing voordoet de

stekker uit het stopcontact halen.

 Om risico's te voorkomen mogen reparaties aan de

stofzuiger en de vervanging van onderdelen alleen

worden uitgevoerd door onze klantenservice.

 De stofzuiger beschermen tegen weersinvloeden,

vocht en hittebronnen.

 Zorg ervoor dat er geen brandbare of alcoholhouden-

de stoffen op de filters (filterzak, motorbeveiligingsfil-

ter, uitblaasfilter, etc.) terechtkomen.

 De stofzuiger is niet geschikt voor gebruik op bouw-

>= Opzuigen van bouwpuin kan leiden tot beschadi-

ging van het toestel.

 Wanneer de stofzuiger niet gebruikt wordt het toestel

uitschakelen en de stekker uit het stopcontact halen.

 Versleten apparaten onmiddellijk onbruikbaar maken,

het toestel daarna op een verantwoorde wijze afvo-

Als de zekering in de meterkast bij het inschakelen

van het toestel wordt geactiveerd, dan kan dit wor-

den veroorzaakt doordat er tegelijkertijd meerdere

elektrische apparaten met hoge aansluitwaarde op

hetzelfde stroomcircuit zijn aangesloten.

De zekering wordt onvermijdelijk geactiveerd wan-

neer u alvorens het toestel aan te zetten de laagste

stand instelt en pas daarna een hogere stand kiest.

Instructies voor recycling

De verpakking beschermt de stofzuiger tegen

beschadiging tijdens het transport. Deze be-

staat uit milieuvriendelijk materiaal en is daarom

recyclebaar. Breng verpakkingsmateriaal dat u niet

meer nodig heeft naar een verzamelplaats voor de

verwerking van afval.

Oude apparaten bevatten vaak nog waardevol mate-

riaal. Geef daarom uw oude toestel voor hergebruik

af aan uw handelaar of een recyclecentrum. Infor-

matie over actuele methoden van afvalverwijdering

kunt u krijgen bij uw handelaar of uw gemeente.

 Afvoer van filters en filterzakken

Filter en filterzak zijn gemaakt van milieuvriendeli-

jke materialen. Voor zover deze geen stoffen bevat-

ten die niet toegestaan zijn als huisvuil, kunnen ze

via het normale huisvuil worden afgevoerd.

Informatie op het energielabel

Dit is een stofzuiger voor algemene doeleinden

Om op tapijt en harde vloeren de aangegeven energie-

efficiëntie en reinigingsprestatieklasse te bereiken

gebruikt u het omschakelbare universele mondstuk.

De op het energielabel aangegeven waarden zijn

bepaald volgens de voorgeschreven meetmethodes

(conform En60312-1).

* a seconda della specifica dotazione52

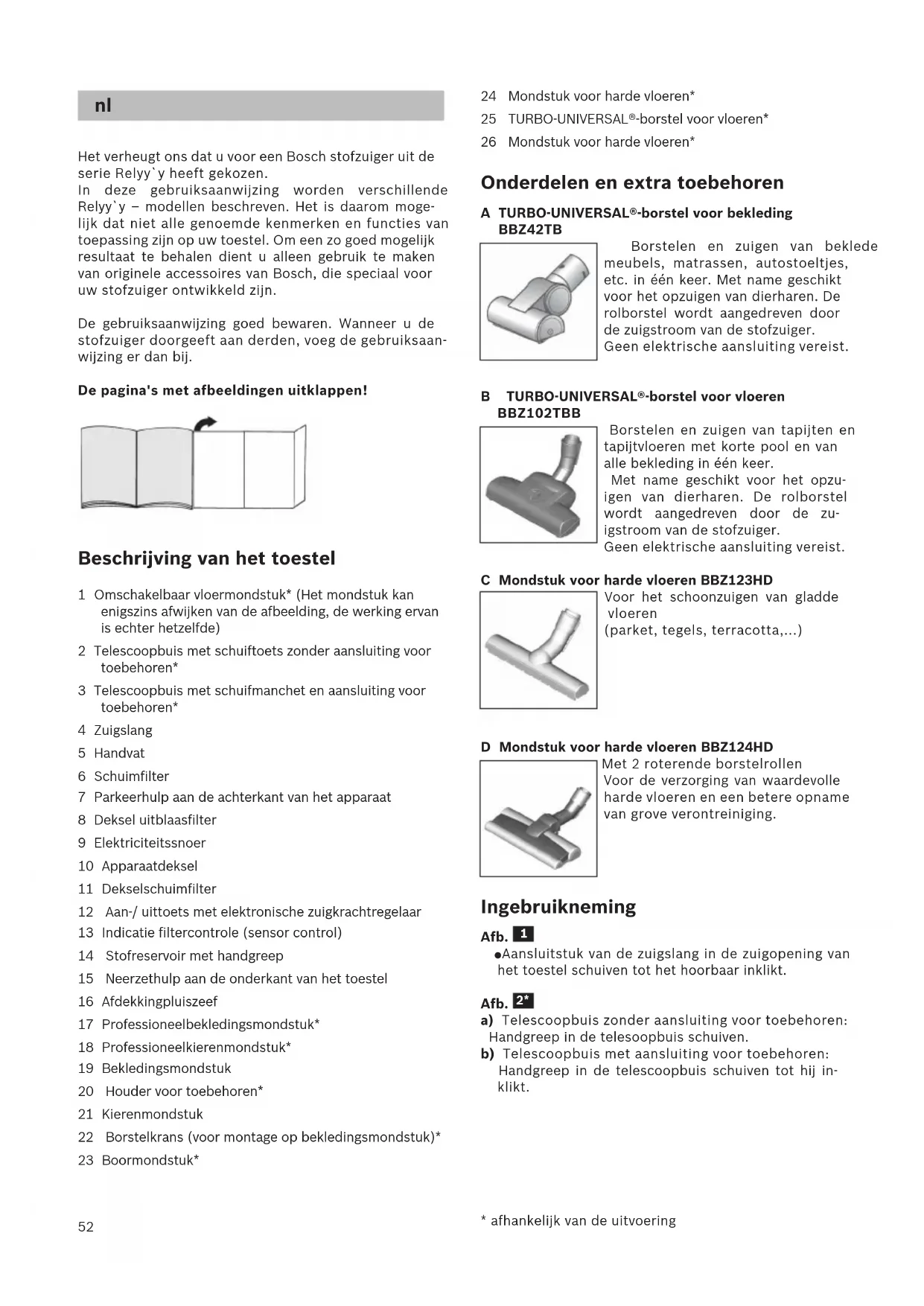

Het verheugt ons dat u voor een Bosch stofzuiger uit de

serie Relyy`y heeft gekozen.

In deze gebruiksaanwijzing worden verschillende

Relyy`y – modellen beschreven. Het is daarom moge-

lijk dat niet alle genoemde kenmerken en functies van

toepassing zijn op uw toestel. Om een zo goed mogelijk

resultaat te behalen dient u alleen gebruik te maken

van originele accessoires van Bosch, die speciaal voor

uw stofzuiger ontwikkeld zijn.

De gebruiksaanwijzing goed bewaren. Wanneer u de

stofzuiger doorgeeft aan derden, voeg de gebruiksaan-

De pagina's met afbeeldingen uitklappen!

Beschrijving van het toestel

1 Omschakelbaar vloermondstuk* (Het mondstuk kan

enigszins afwijken van de afbeelding, de werking ervan

is echter hetzelfde)

2 Telescoopbuis met schuiftoets zonder aansluiting voor

3 Telescoopbuis met schuifmanchet en aansluiting voor

7 Parkeerhulp aan de achterkant van het apparaat

8 Deksel uitblaasfilter

9 Elektriciteitssnoer

11 Deksel schuimfilter

12 Aan-/ uittoets met elektronische zuigkrachtregelaar

13 Indicatie filtercontrole (sensor control)

14 Stofreservoir met handgreep

15 Neerzethulp aan de onderkant van het toestel

16 Afdekking pluiszeef

20 Houder voor toebehoren*

22 Borstelkrans (voor montage op bekledingsmondstuk)*

24 Mondstuk voor harde vloeren*

25 TURBO-UNIVERSAL®-borstel voor vloeren*

26 Mondstuk voor harde vloeren*

Onderdelen en extra toebehoren

A TURBO-UNIVERSAL®-borstel voor bekleding

BBZ42TB Borstelen en zuigen van beklede

meubels, matrassen, autostoeltjes,

etc. in één keer. Met name geschikt

voor het opzuigen van dierharen. De

rolborstel wordt aangedreven door

de zuigstroom van de stofzuiger.

Geen elektrische aansluiting vereist.

B TURBO-UNIVERSAL®-borstel voor vloeren

BBZ102TBB Borstelen en zuigen van tapijten en

tapijtvloeren met korte pool en van

alle bekleding in één keer.

Met name geschikt voor het opzu-

igen van dierharen. De rolborstel

wordt aangedreven door de zu-

igstroom van de stofzuiger.

Geen elektrische aansluiting vereist.

C Mondstuk voor harde vloeren BBZ123HD Voor het schoonzuigen van gladde

(parket, tegels, terracotta,...)

D Mondstuk voor harde vloeren BBZ124HD Met 2 roterende borstelrollen

Voor de verzorging van waardevolle

harde vloeren en een betere opname

van grove verontreiniging.

Aansluitstuk van de zuigslang in de zuigopening van

het toestel schuiven tot het hoorbaar inklikt.

a) Telescoopbuis zonder aansluiting voor toebehoren:

Handgreep in de telesoopbuis schuiven.

b) Telescoopbuis met aansluiting voor toebehoren:

Handgreep in de telescoopbuis schuiven tot hij in-

* afhankelijk van de uitvoering53

a) Mondstuk zonder aansluiting voor toebehoren:

Telescoopbuis in het aansluitstuk van het vloer-

b) Mondstuk met aansluiting voor toebehoren:

Telescoopbuis in het aansluitstuk van het vloer-

mondstuk steken tot hij inklikt.

De telescoopbuis ontgrendelen door de schuiftoets

in de richting van de pijl te schuiven en de gewenste

lengte instellen. De schuifweerstand op het vloer-

kleed is het laagst wanneer de telescoopbuis volle-

dig is uitgetrokken.

a) De houder voor de toebehoren in de gewenste stand

op de telescoopbuis steken.

b) Bekledingsmondstuk met borstelkrans en kieren-

mondstuk van beneden- of bovenaf met wat druk in

Het elektriciteitssnoer aan de stekker vastpakken,

tot de gewenste lengte naar buiten trekken en de

stekker in het stopcontact steken.

De stofzuiger in- en uitschakelen door op de aan- /

De gewenste zuigkracht kan traploos worden ingesteld

door aan de regelknop te draaien.

>= Voor het opzuigen van gevoelig materiaal, zoals

kwetsbare bekleding, gordijnen, etc.

>= Voor de dagelijkse reiniging bij geringe verontrei-

>= Voor het schoonmaken van zware vloerbedekking,

harde vloeren en bij sterke verontreiniging.

Vloermondstukken staan, afhankelijk van het type

harde vloer (bijv. ruwe, rustieke tegels) bloot aan

een bepaalde mate van slijtage. Daarom dient u

regelmatig de onderkant van het mondstuk te con-

troleren. Wanneer de onderkant van het mondstuk

versleten is of scherpe randen heeft, kan dit scha-

de veroorzaken aan kwetsbare harde vloeren, zoals

parket en linoleum. De fabrikant is niet aansprakelijk

voor eventuele schade die veroorzaakt wordt door

een versleten mondstuk.

Omschakelbaar vloermondstuk instellen:

 Tapijt en vaste vloerbedekking =>

 Harde vloeren / parket =>

Let er bij grotere deeltjes op dat u deze na elkaar en

voorzichtig opzuigt, zodat het zuigkanaal van het vloer-

mondstuk niet verstopt raakt.

Eventueel moet u het mondstuk optillen om de vuil-

deeltjes beter te kunnen opzuigen.

Stofzuigen met extra toebehoren

Mondstukken naar behoefte op de zuigbuis of de hand-

a) Kierenmondstuk voor het schoonzuigen van kieren,

b) Bekledingsmondstuk voor het schoonzuigen van ge-

stoffeerde meubelen, gordijnen etc.

c) Bekledingsmondstuk met borstelkrans voor het

schoonzuigen van ramen, kasten, profielen, etc.

Het kieren- en bekledingsmondstuk na gebruik weer

in de houder voor toebehoren plaatsen.

d) Professioneel kierenmondstuk

Extralang kierenmondstuk voor het schoonmaken

van kieren, hoeken en kleine tussenruimtes, bijv. in

e) Mondstuk voor harde vloeren voor het afzuigen van

harde vloerbedekking (tegels, parket etc.)

Mondstuk voor harde vloeren schoonmaken

a) Om het mondstuk te reinigen zuigt u het van onderaf

b) Opgewikkelde draden en haren met een schaar

doorknippen en opzuigen.

Het boormondstuk aan de handgreep bevestigen en

zo tegen de wand plaatsen dat de boorluchtopening

van het mondstuk zich direct boven het te boren gat

Het toestel op een lage stand zetten en vervolgens

Het boormondstuk wordt door de zuigkracht in de

gewenste positie gehouden. Afhankelijk van de op-

pervlaktekwaliteit van de wand waarin geboord

moet worden, kan eventueel een hogere stand wor-

den ingesteld om er zeker van te zijn dat het boor-

mondstuk zich vastzuigt.

Tijdens het boren wordt het fijne stof automatisch

* afhankelijk van de uitvoering54

Is uw toestel uitgerust met een turboborstel, dan vindt

u de aanwijzingen voor het gebruik en het onderhoud in

de meegeleverde gebruiksaanwijzing.

Bij korte zuigpauzes kunt u de parkeerhulp aan de ach-

terkant van het apparaat gebruiken.

Nadat het toestel uitgeschakeld is, de haak van het

vloermondstuk in de parkeerhulp schuiven.

Bij het stofzuigen op trappen moet het toestel onder-

aan de trap staan. Indien dit niet mogelijk is, kan het

toestel ook aan de draag- of handgreep van het stof-

compartiment worden getransporteerd.

Apparaat uitschakelen.

Stekker uit het stopcontact halen.

Kort aan het elektriciteitssnoer trekken en loslaten.

(Het snoer wordt automatisch opgerold).

De telescoopbuis ontgrendelen en ineenschuiven

door de schuiftoets in de richting van de pijl te schu-

Om de stofzuiger rechtop te zetten kunt u de neer-

zethulp aan de onderkant van het toestel gebruiken.

a) Toestel met behulp van de slang of de handgreep van

het stofreservoir rechtop zetten.

b) De haak van het vloermondstuk in de neerzethulp

U verwijdert de slang door beide ontgrendelnokken

samen te drukken en de slang uit de zuigopening van

het toestel te trekken.

a) Telescoopbuis zonder aansluiting voor toebehoren:

Om de verbinding op te heffen de handgreep een

beetje draaien en uit de buis trekken.

b) Telescoopbuis met aansluiting voor toebehoren:

Om de verbinding op te heffen op de ontgrendelings-

huls van de telescoopbuis drukken en de handgreep

a) Mondstuk zonder aansluiting voor toebehoren:

Om de verbinding op te heffen de buis een beetje

draaien en uit het vloermondstuk trekken.

b) Mondstuk met aansluiting voor toebehoren:

Om de verbinding op te heffen op de ontgrendelings-

huls drukken en de telescoopbuis uit het mondstuk

voor vloeren trekken.

Reiniging & verzorging

Met het oog op een goede werking dient de stofzuiger

na gebruik altijd te worden leeggemaakt. Dit dient ech-

ter op zijn laatst te gebeuren op het moment dat het

stof op een plek in het stofreservoir de hoogte van de

markering heeft bereikt.

Het stofreservoir kan alleen horizontaal uit het toe-

stel worden genomen. Plaats het toestel daarom op

de vloer, dan kunt u het reservoir met behulp van de

ontgrendelingstoets ontkoppelen.

a) Op de ontgrendelingstoets drukken en het stofre-

servoir met behulp van de handgreep uit het toestel

b) Deksel van het stofreservoir afnemen en het stofre-

c) Deksel op het stofreservoir leggen.

d) Verwijder eventueel vuil dat zich onder de afvoero-

e) Stofreservoir zo in het toestel plaatsen dat het hoor-

Onderhoud van het stofafscheidingssysteem

Uw toestel is uitgerust met een sensor control indica-

tie. Hiermee wordt permanent nagegaan of de stofzui-

ger tijdens het gebruik in de optimale vermogensstand

De indicatie (blauwe ring) knippert rood wanneer de

schuimfilter moet worden schoongemaakt. Het toestel

gaat automatisch over naar de laagste stand.

Schuimfilter schoonmaken

U dient het toestel uit te schakelen.

a) Deksel van de schuimfilter openen door aan de slui-

b) Filtercassette met schuimfilter er met behulp van de

c) Schuimfilter uit de filtercassette nemen en beide

onderdelen uitkloppen.

d) Bij sterke verontreiniging dienen de schuimfilter en

de filtercassette onder stromend water te worden

De eenheid kan optioneel bij max. 30°C in de

wasmachine worden gereinigd, met een programma

voor fijne was en het laagste toerental.

TIP: Doe de filtereenheid in een waszak, ter be-

scherming van de was.

e) Filterschuim en filtercassette minstens 24 uur volle-

dig laten drogen en vervolgens de schuimfilter weer

in de filtercassette plaatsen.

* afhankelijk van de uitvoering55

f) De filtercassette met de schuimfilter weer in het toe-

stel plaatsen. Het deksel van de schuimfilter sluiten.

Deksel sluit alleen wanneer de filter ingebracht is.

In geval van storing

De sensor control indicatie knippert ook na reiniging

Blokkering verwijderen uit de afscheidingseenheid

U dient het toestel uit te schakelen.

a) Deksel van het toestel aan de greep vastpakken en

b) Afdekking ontgrendelen door tegen de klok in te

draaien en hem uit het toestel nemen.

>= Blokkering verwijderen uit de afscheidingseenheid.

c) Afdekking plaatsen en vergrendelen door tegen de

>= Deksel van het toestel sluiten.

Blijft de sensor control indicatie rood knipperen, ga

dan na of het mondstuk, de zuigbuis of de zuigslang

verstopt is. Ook hierdoor kan de sensor control indica-

tie in werking worden gesteld.

Onderhoud uitblaasfilter

Uw toestel is, afhankelijk van de uitvoering, uitgerust

met een Hepa-filter Afb.

of een microfilter Afb.

Uw toestel beschikt, afhankelijk van de uitvoering, over

een extra geluidsdemper achter de Hepa- of microfilter

- Deze hoeft niet te worden schoongemaakt.

Aan de opdruk op het filterraam naast het bestelnum-

mer kunt u zien welke Hepa-filter uw toestel heeft:

"washable" - wasbaar, de filter kan gereinigd worden.

Zonder extra opdruk moet de filter vervangen wor-

Wasbare Hepa-filter reinigen

De Hepa-filter met de opdruk "washable" hoeft niet

te worden gereinigd wanneer het toestel in het huis-

houden en op de juiste manier wordt gebruikt.

Voor een blijvend optimale werking van de stofzuiger

dient de uitblaasfilter na een jaar te worden uitgewas-

sen. De werking van de filter blijft ongeacht een mogeli-

jke verkleuring van het filteroppervlak behouden.

a) Deksel van de uitblaasfilter openen door hem in te

drukken en aan het sluitlipje te trekken.

b) Hepa-filter ontgrendelen en uit het toestel nemen.

c) Filtereenheid uitkloppen en wassen onder stromend

De eenheid kan optioneel in de wasmachine worden

gereinigd, bij max. 30°C met een fijnwasprogramma

en het laagste toerental.

TIP: Doe de filtereenheid in een waszak, ter bescher-

ming van de overige was.

d) Hepa-filter weer in het toestel plaatsen en vergren-

delen nadat hij volledig gedroogd is (minstens 24h).

>= Deksel van de uitblaasfilter sluiten. Hiervoor de

grendel naar boven drukken tot hij hoorbaar inklikt.

Hepa-filter vervangen

(alleen bij apparaten zonder wasbare Hepa-filter)

Voor een blijvend optimale werking van de stofzuiger

dient de Hepa-filter na een jaar te worden vervangen.

a) Deksel van de uitblaasfilter openen door hem in te

drukken en aan het sluitlipje te trekken.

b) Hepa-filter ontgrendelen en uit het toestel nemen.

c) Oude Hepa-filter afvoeren via het huisvuil.

d) Nieuwe Hepa-filter in het toestel plaatsen en ver-

>= Deksel van de uitblaasfilter sluiten. Hiervoor de

grendel naar boven drukken tot hij hoorbaar inklikt.

De microfilter hoeft niet te worden vervangen wanneer

het toestel in het huishouden en op de juiste manier

Voor een blijvend optimale werking van de stofzuiger

dient de uitblaasfilter na een jaar te worden uitgewas-

sen. De werking van de filter blijft ongeacht een mogeli-

jke verkleuring van het filteroppervlak behouden.

a) Deksel van de uitblaasfilter openen door hem in te

drukken en aan het sluitlipje te trekken.

b) Filtereenheid met filterschuim en microfilter door

aan het sluitlipje te trekken ontgrendelen en uit het

c) Filterschuim en microfilter uit het filterraam nemen.

d) Filterschuim en microfilter onder stromend wa-

ter uitwassen. Deze kunnen optioneel bij max.

30°C met een fijnwasprogramma en het laags-

te toerental in de wasmachine worden gereinigd.

TIP: Doe de eenheid in een waszak, ter bescherming

e) Filterschuim en microfilter pas weer terugplaats-

en in het filterraam nadat ze volledig gedroogd zijn

f) Plaats de filtereenheid in het toestel en laat het slu-

itlipje hoorbaar inklikken.

g) Deksel van de uitblaasfilter sluiten. Hiervoor de

grendel naar boven drukken tot hij hoorbaar inklikt.

Schoonmaakinstructies

Voor het schoonmaken dient de stofzuiger altijd te wor-

den uitgeschakeld en de stekker uit het stopcontact te

worden gehaald. Stofzuigers en accessoires van kunst-

stof kunnen worden onderhouden met een in de handel

gebruikelijk schoonmaakmiddel voor kunststof.

Geen schuurmiddelen, glas- of allesreiniger gebru-

iken. De stofzuiger nooit in water dompelen.

Technische wijzigingen voorbehouden.

* afhankelijk van de uitvoering56

Tak, fordi du har valgt en Bosch støvsuger fra serien

BE Belgique, België, Belgium

BSH Huishoudapparaten B.V.

territorio dell’Unione Europea.

Dit apparaat is gekenmerkt in overeenstemming met

de Europese richtlijn 2012/19/EU

betreffende afgedankte elektrische en elektronische

apparatuur (waste electrical and electronic equipment

De richtlijn geeft het kader aan voor de in de EU geldi-

ge terugneming en verwerking van oude apparaten.

Dette apparat er klassificeret iht. det europæiske

fiscale di acquisto rilasciato dal venditore.

NL Garantievoorwaarden

Voor het aangeschafte apparaat gelden de

garantievoorwaarden welke door de vertegen-

woordiging van de moederorganisatie in het land

van aankoop zijn uitgegeven.

Eventuele bijzonderheden hiervoor zal de leveran-

cier, waarbij het apparaat is gekocht, desgevraagd

Om aanspraak te kunnen maken op eventuele

garantie is het overleggen van de aankoopbon met

koopen/of leverdatum vereist.
