ПОСІБНИК КОРИСТУВАЧА BGS3310 BOSCH

uk Інструкція з експлуатації

Інструкція з експлуатації . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .115

(conform EN60312-1).

Інструкцію з експлуатації потрібно зберігати. Якщо

пилосос передається новому власнику, йому слід

передати також цю інструкцію з експлуатації.

Застосування за призначенням

Цей пилосос призначений тільки для побутового,

а не для професійного використання.

Використовуйте пилосос відповідно до даної

інструкції з експлуатації. Виробник не відповідає

за можливі пошкодження, завдані внаслідок

неналежного використання пилососа або його

неправильного обслуговування.

Ретельно виконуйте наведені далі настанови!

Пилосос може використовуватись тільки з:

 фірмовими запасними частинами, приладдям або

спеціаль-ним обладнанням

Щоб уникнути травм та пошкоджень, пилосос не

можна застосовувати для :

 чищення людей чи тварин;

− дрібних живих істот (наприклад, мух, павуків ...),

− шкідливих для здоров'я речовин, гострих,

гарячих або розжарених предметів,

− вологих або рідких речовин,

− легкозаймистих або вибухонебезпечних

матеріалів, зокрема газів,

− попелу з печей або пристроїв центрального

− тонерного порошку з принтерів або ксероксів.

Цей пилосос відповідає встановленим

правилам щодо технічних засобів та

належним стандартам з техніки безпеки.

 Діти до 8 років, особи з фізичними чи

розумовими вадами або особи, які не

мають достатнього досвіду та знань,

можуть користуватися приладом, лише

якщо знаходяться під наглядом або

навчені правильному користуванню

пилососом та усвідомлюють можливі

 Дітям заборонено гратися з приладом.

 Дітям забороняється без нагляду

проводити очищення або користувацьке

 Пластикові пакети та фольгу необхідно

зберігати й утилізовувати поза

досяжністю маленьких дітей.

>= Небезпека задихнутись!

Правильне використання

 Підключення пилососу до електромережі та

його експлуатація повинна здійснюватись тільки

відповідно до даних паспортної таблички.

 Ніколи не використовуйте пилосос без пилозбірника

чи контейнера для пилу, захисного та випускного

>= Пилосос може бути пошкоджений!

 Не підносьте всмоктувальну насадку і трубку до

>= Це може призвести до травмування!

 Прибираючи сходи, завжди розташовуйте прилад

 Заборонено переносити або пересувати пилосос за

кабель живлення чи шланг.

 Для уникнення небезпечних ситуацій, роботи по

заміні пошкодженого мережного кабелю даного

приладу можуть бути виконані тільки виробником,

авторизованою сервісною службою або особою,

що має аналогічну кваліфікацію.

 При тривалості експлуатації більше 30 хвилин,

кабель електроживлення необхідно повністю

 При від'єднанні від мережі ніколи не тягніть за

кабель живлення, тримайте його тільки за вилку.

 Слідкуйте, щоб кабель живлення не перегинався

через гострі краї та ніде не був затиснутий.

 Перед автоматичним змотуванням кабелю

електроживлення переконайтеся в тому, що його

штекер не чіпляється за людей, частини тіла, тварин

>= Від'єднайте кабель електроживлення від мережі,

потягнувши за штекер.

 Перед будь-якими роботами з технічного

обслуговування пилососа від'єднуйте його від

 Не використовуйте несправний пилосос. При

виявленні несправності від'єднайте пилосос від

 Для запобігання можливій небезпеці, ремонт та

заміну запчастин пилососу повинен здійснювати

лише сертифікований технічний персонал.

 Пилосос слід захищати від впливу несприятливих

кліматичних умов, вологи, джерел тепла.

 Фільтри та пилозбірники (пилозбірник, захисний

фільтр мотора, випускний фільтр тощо) не повинні

вступати в контакт із легкозаймистими або

спиртовмісними сполуками.

 Пилосос не призначений для використання при

будівельних роботах.

>= Збирання будівельного сміття може призвести

до пошкод-ження пилососа.

 Після закінчення експлуатації, вимкніть прилад і

змотайте кабель електроживлення.

 Прилад, що відпрацював свій термін експлуатації,

приведіть в неробочий стан і передайте для

належної утилізації.

Пилосос слід вмикати тільки в розетку з

встановленим запобіжником не менш як на 16 А.

Якщо запобіжник спрацьовує одразу після

вмикання пилососу, це може означати, що до

цієї мережі приєднані ще якісь електроприлади

з високою споживаною потужністю.

Щоб попередити спрацьовування запобіжника,

вмикайте прилад на мінімальну потужність, а

потім поступово збільште її.

Настанови щодо видалення відходів

Упаковка захищає пилосос від пошкодження

під час транспортування. Вона виготовлена

з екологічно чистих матеріалів та може

перероблюватися. Непотрібні пакувальні

матеріали здайте в пункт приймання

 Відпрацьовані прилади

Старі прилади містять ще багато цінних

матеріалів. Тому прилад, строк експлуатації

якого закінчився, слід здати або продавцю,

або на спеціальний пункт приймання для

подальшої переробки. За роз'ясненнями щодо

утилізації звертайтесь до продавця або місцевих

компетентних органів.

 Утилізація фільтрів та пилозбірників

Фільтри та пилозбірники виготовлені з

екологічно чистих матеріалів. Вони можуть

утилізовуватись як побутове сміття, якщо в них

не містяться недопустимі для цього речовини.

Вказівки до таблички

Цей пилосос є універсальним.

Для досягнення заявленого енергоспоживання

та классу чищення на килимових та підлогових

покриттях, використовуйте універсальну насадку,

Наведені у табличці показники

енергоспоживання були розраховані з

застосуванням нормативних методів

вимірювання (відповідно до EN60312-1).31

إرشادات بخصوص ملصق الطاقة

керамической плитки и т. д.)

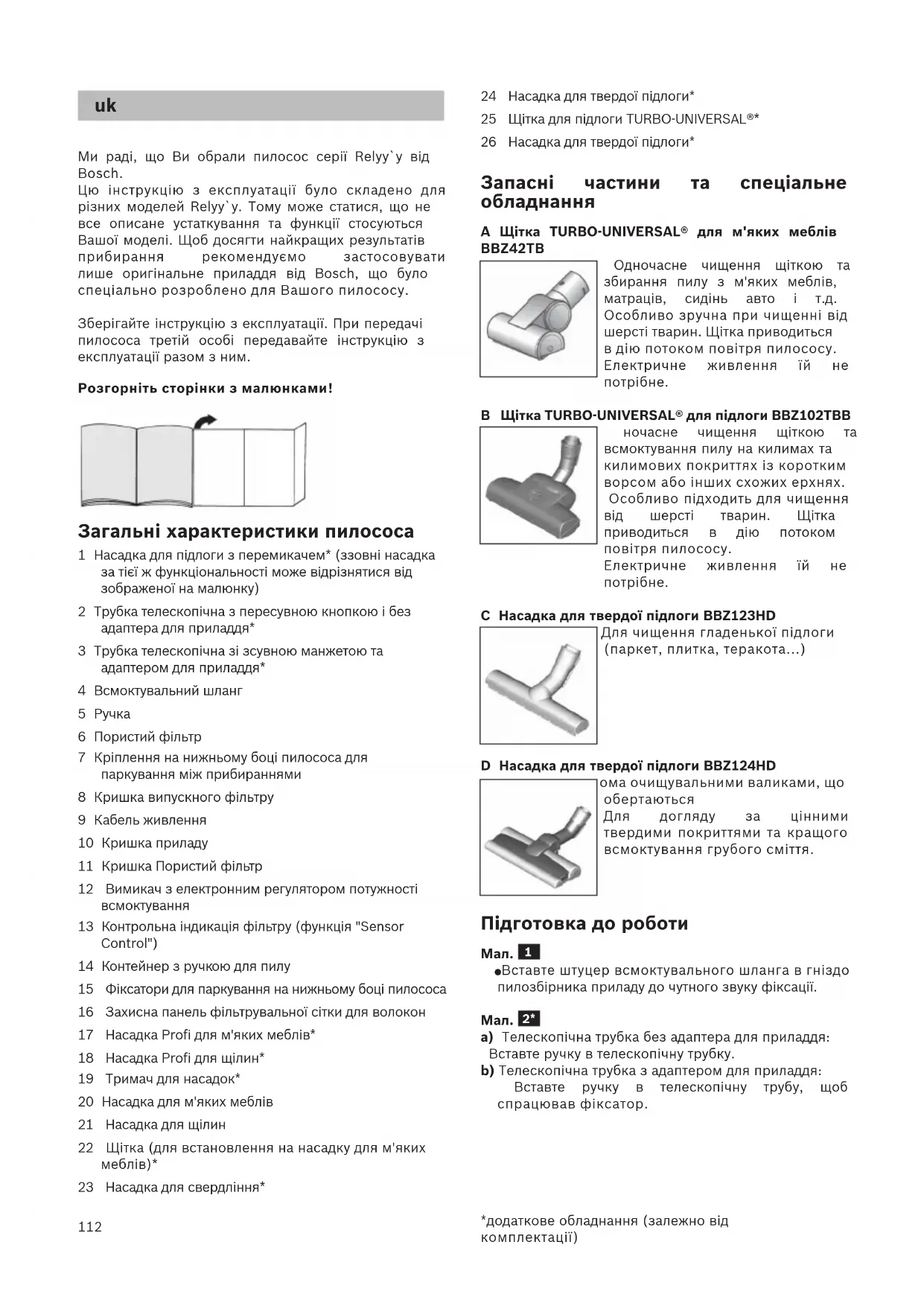

Ми раді, що Ви обрали пилосос серії Relyy`y від

Цю інструкцію з експлуатації було складено для

різних моделей Relyy`y. Тому може статися, що не

все описане устаткування та функції стосуються

Вашої моделі. Щоб досягти найкращих результатів

прибирання рекомендуємо застосовувати

лише оригінальне приладдя від Bosch, що було

спеціально розроблено для Вашого пилососу.

Зберігайте інструкцію з експлуатації. При передачі

пилососа третій особі передавайте інструкцію з

експлуатації разом з ним.

Розгорніть сторінки з малюнками!

Загальні характеристики пилососа

1 Насадка для підлоги з перемикачем* (ззовні насадка

за тієї ж функціональності може відрізнятися від

зображеної на малюнку)

2 Трубка телескопічна з пересувною кнопкою і без

адаптера для приладдя*

3 Трубка телескопічна зі зсувною манжетою та

адаптером для приладдя*

4 Всмоктувальний шланг

7 Кріплення на нижньому боці пилососа для

паркування між прибираннями

8 Кришка випускного фільтру

11 Кришка Пористий фільтр

12 Вимикач з електронним регулятором потужності

13 Контрольна індикація фільтру (функція "Sensor

14 Контейнер з ручкою для пилу

15 Фіксатори для паркування на нижньому боці пилососа

16 Захисна панель фільтрувальної сітки для волокон

17 Насадка Profi для м'яких меблів*

18 Насадка Profi для щілин*

19 Тримач для насадок*

20 Насадка для м'яких меблів

21 Насадка для щілин

22 Щітка (для встановлення на насадку для м'яких

23 Насадка для свердління*

24 Насадка для твердої підлоги*

25 Щітка для підлоги TURBO-UNIVERSAL®*

26 Насадка для твердої підлоги*

Запасні частини та спеціальне

A Щітка TURBO-UNIVERSAL® для м'яких меблів

Одночасне чищення щіткою та

збирання пилу з м'яких меблів,

матраців, сидінь авто і т.д.

Особливо зручна при чищенні від

шерсті тварин. Щітка приводиться

в дію потоком повітря пилососу.

Електричне живлення їй не

B Щітка TURBO-UNIVERSAL® для підлоги BBZ102TBB

ночасне чищення щіткою та

всмоктування пилу на килимах та

килимових покриттях із коротким

ворсом або інших схожих ерхнях.

Особливо підходить для чищення

від шерсті тварин. Щітка

приводиться в дію потоком

Електричне живлення їй не

C Насадка для твердої підлоги BBZ123HD

Для чищення гладенької підлоги

(паркет, плитка, теракота...)

D Насадка для твердої підлоги BBZ124HD

ома очищувальними валиками, що

Для догляду за цінними

твердими покриттями та кращого

всмоктування грубого сміття.

Підготовка до роботи

Вставте штуцер всмоктувального шланга в гніздо

пилозбірника приладу до чутного звуку фіксації.

a) Телескопічна трубка без адаптера для приладдя:

Вставте ручку в телескопічну трубку.

b) Телескопічна трубка з адаптером для приладдя:

Вставте ручку в телескопічну трубу, щоб

*додаткове обладнання (залежно від

Вставте телескопічну трубку в патрубок насадки

b) Насадка з адаптером для приладдя:

Вставте телескопічну трубу в патрубок насадки

для підлоги та поверніть.

Натиснувши на пересувну кнопку або зсувну

манжету в напрямку, показаному стрілкою,

розблокуйте телескопічну трубку та встановіть

бажану довжину. При повністю витягнутій

телескопічній трубці опір пересування по килиму

a) Встановіть тримач для насадок у телескопічну

трубку в потрібному положенні.

b) Легким натисканням знизу або зверху встановіть

у тримач насадку для м'яких меблів зі щіткою та

Візьміть шнур живлення за вилку, витягніть на

потрібну довжину та вставте вилку в розетку.

Пилосос вмикається і вимикається натисканням

на кнопку увімкнення/вимкнення.

Регулювання потужності всмоктування

Повертанням регулювальної кнопки можна плавно

встановити потрібну потужність всмоктування.

 Режим слабкого всмоктування

>= Для чищення делікатних матеріалів,наприклад,

м'яких меблів, гардин тощо.

 Режим середньої потужності

>= Для щоденного чищення при незначних

>= Для чищення сильно забрудненого килимового

покриття, твердої підлоги та при стійкому

Покриття насадки для підлоги зношується в

залежності від властивостей Вашої твердої

підлогинаприклад, шорстка, фактурна плитка).

Тому Вам потрібно регулярно перевіряти

нижню (контактну) частину насадки. Зношена

нижня частина насадки гострими краями може

пошкодити легкоушкоджувані поверхні підлоги,

наприклад, паркет або лінолеум. Виробник не

відповідатиме за можливі збитки, спричинені

зношеною насадкою для підлоги.

Регулювання насадки для підлоги

 для килимів та килимових покриттів =>

 для твердої підлоги або паркету=>

Якщо необхідно зібрати пилососом великі частини

сміття, стежте, щоб всмоктування відбувалось

поступово та обережно, аби не забився

всмоктувальний канал насадки.

За необхідності потрібно трохи підняти насадку,

щоб частки бруду всмоктувались краще.

Чищення з додатковим обладнанням

Вставте ручку або трубку в потрібну насадку:

a) Насадка для щілин: для чищення в щілинах,

b) Насадка для м'яких меблів: для чищення м'яких

меблів, гардин тощо.

c) Насадка для м'яких меблів з установленою

щіткою: для чищення віконних рам, шаф,

Після використання знову встановіть у тримач

насадки для щілин та для м'яких меблів.

d) Насадка Profi для щілин*

Надзвичайно довга насадка для щілин для

чищення щілин, кутів та площин в обмеженому

просторі,наприклад, в автомобілі.

e) Насадка Profi для м'яких меблів

Для легкого та ретельного чищення м'яких

меблів, портьєр тощо.

Очистити насадку Profi для м'яких меблів

можна просто ручкою пилососа, увімкнувши

f) М'яка щітка для корпусних меблів

Для чищення віконних рам, шаф, профілів тощо.

g) Насадка для твердої підлоги для чищення

твердого покриття (плитки, паркету тощо)

Очищення насадки для твердої підлоги

a) Насадку слід очищати всмоктуванням знизу.

b) Розріжте ножицями нитки та волосся, що

намотались на щітку, та зберіть їх всмоктуванням.

Насадка для свердління

Закріпіть насадку для свердління на ручці та

приставте до стіни так, щоб місце свердління

опинилося прямо навпроти отвору на насадці.

Встановіть найменшу потужність всмоктування

та увімкніть пилосос.

Насадка для свердління триматиметься на

місці завдяки силі всмоктування. Аби насадка

для свердління міцно трималася, можливо

доведеться збільшити потужність, це залежить

від якості поверхні стіни.

Під час свердління увесь дрібний пил

*додаткове обладнання (залежно від

Якщо Ваш пилосос оснащений щіткою "Turbo", то

порядок її використання та обслуговування Ви

знайдете у інструкції до щітки.

Під час коротких перерв у роботі можна

користуватися кріпленням для паркування, яке

знаходиться на тильному боці пилососа.

Після вимкнення пилососа вставте гачок насадки

для підлоги у кріплення для паркування.

Прибираючи сходи, завжди розташовуйте прилад

внизу перед сходами. Якщо цього недостатньо,

пилосос можна перенести за ручку для

транспортування або за ручку контейнера для пилу.

Витягніть кабель живлення.

Л егко потягніть за кабель живлення та відпустіть

його. (Він автоматично змотається).

Натиснувши на рухому кнопку в напрямку,

показаному стрілкою, розблокуйте телескопічну

трубку та складіть її.

Для зберігання пилососу можна використовувати

фіксатори для паркування, які знаходяться на

нижньому боці пилососа.

a) Поставте прилад вертикально, взявшись за

шланг або ручку контейнеру для пилу.

b) Вставте насадку для підлоги гачком у фіксатори

Для того щоб вийняти всмоктувальний шланг,

натисніть одночасно на обидві фіксуючі защіпки

та витягніть шланг з гнізда пилозбірника.

a) Телескопічна трубка без адаптера для приладдя:

Для від'єднання трохи проверніть ручку та

витягніть із телескопічної трубки.

b) Телескопічна трубка з адаптером для приладдя:

Для від'єднання натисніть на розблокувальну

муфту на телескопічній трубці та витягніть трубку

a) Насадка без адаптера для приладдя:

Для від'єднання трохи проверніть телескопічну

трубку та витягніть її з насадки для підлоги.

b) Насадка з адаптером для приладдя:

Для від'єднання натисніть на розблокувальну

муфту та витягніть телескопічну трубку з насадки

Спорожніть контейнер для пилу

Для досягнення кращих результатів, бажано

спорожнювати контейнер після кожного

прибирання, в будь-якому випадку – не пізніше,

коли пил хоча б в одній точці контейнера досягне

Контейнер для пилу можна виймати, лише

коли прилад знаходиться в горизонтальному

положенні. Тому, перш ніж натиснути на педаль

розблокування, поставте пилосос на підлогу.

a) Натисніть на педаль розблокування й витягніть

за ручку контейнер для пилу.

b) Зніміть кришку з контейнера для пилу та

c) Встановіть кришку на контейнер для пилу.

d) Видаліть бруд, який міг накопичитись біля

e) Вставте контейнер для пилу в пилосос та

зафіксуйте з характерним клацанням.

Обслуговування системи відведення пилу

Ваш прилад обладнаний індикатором Sensor Con-

trol. Ця функція забезпечує постійний контроль над

оптимальним рівнем потужності під час роботи

Індикатор (синє кільце) блимає червоним, якщо

потрібно почистити пористий фільтр. Пилосос

автоматично встановлюється на найнижчу ступінь

Чищення пористого фільтру

a) Потягніть за важіль-заскочку та відкрийте

кришку пористого фільтру.

b) Вийміть касетний фільтр з пористим фільтром,

потягнувши за спеціальні вушка.

c) Вийміть пористий фільтр з касетного фільтру і

витрусіть обидві частини.

d) При сильному забрудненні потрібно промити

пористий і касетний фільтри під проточною

водою.Виріб можна додатково прати при макс.

30°C в делікатному режимі і при найменшому

числі обертів віджимання у пральній машині.

ПОРАДА: для захисту решти білизни періть

фільтр-систему у спеціальному

*додаткове обладнання (залежно від

e) Фільтрувальну пористу вкладку і касетний фільтр

залишіть сохнути мін. 24 години і потім знову

вставте вкладку в касетний фільтр.

f) Касетний фільтр з пористою вкладкою знову

вставте в прилад. Закрийте кришку пористого

Кришка закриється лише з установленим фільтром.

У випадку несправності

Індикатор Sensor Control блимає також після

чищення пористого фільтру:

видаліть засмічення з сепаратору

a) Відкрийте кришку приладу за допомогою ручки-

b) Розблокуйте захисну панель, повернувши

її проти годинникової стрілки, та вийміть з

>= Видаліть засмічення з сепаратора.

c) Установіть захисну панель та зафіксуйте її,

повернувши за годинниковою стрілкою.

>= Закрийте кришку приладу.

Якщо індикатор Sensor Control продовжує блимати

червоним, перевірте, чи не засмічені сопла, труба

всмоктування або шланг. Це також може призвести

до спрацьовування індикатора Sensor Control.

Догляд за випускним фільтром

Залежно від виконання Ваш прилад обладнаний

фільтром "HEPA" мал.

або мікрофільтром мал.

Залежно від моделі приладу, після фільтру HEPA

або мікрофільтру можлива наявність шумоізоляції –

її не потрібно чистити.

Яким фільтром "HEPA" обладнано Ваш прилад,

можна визначити по відтиску на рамі фільтру поруч

з номером замовлення:

"washable" – фільтр можна мити.

Додатково нічого не надруковано фільтр потрібно

Очищення фільтру "HEPA", що миється.

Фільтр "HEPA" з позначкою "washable" має таку

конструкцію, що його не потрібно міняти, якщо

прилад використовується за призначенням в

домашньому господарстві.

Щоб пилосос працював на своєму оптимальному

рівні потужності, випускний фільтр потрібно

мити щороку. Його фільтруюча дія залишається

незмінною, незалежно від можливої зміни кольору

a) Відкрийте кришку випускного фільтру,

натиснувши на ручку-засув та потягнувши за неї.

b) Розблокуйте фільтр "HEPA" та вийміть його з

c) Витрусіть фільтр-систему та промийте під

Елементи системи можна додатково прати в

пральній машині при макс. 30°C в делікатному

режимі при найнижчій швидкості віджиму.

ПОРАДА: для захисту решти білизни періть

фільтр-систему у спеціальному

d) Фільтр "HEPA" після повного висихання (мін.

24 год.) знову вставити в прилад і зафіксувати.

>= Закрийте кришку випускного фільтру. При цьому

натисніть на заскочку догори до чутного звуку

Заміна фільтру "HEPA"

(лише для приладів без фільтру "HEPA", який можна

Щоб пилосос міг працювати на своєму

оптимальному рівні потужності, фільтр "HEPA"

потрібно щороку міняти.

a) Відкрийте кришку випускного фільтру,

натиснувши на ручку-засув та потягнувши за неї.

b) Розблокуйте фільтр "HEPA" та вийміть його з

c) Утилізувати фільтр "HEPA" з побутовим сміттям.

d) Вставте новий фільтр "HEPA" у прилад та

>= Закрийте кришку випускного фільтру. При цьому

натисніть на заскочку догори до чутного звуку

Очищення мікрофільтру

Мірофільтр має таку конструкцію, що його не

потрібно міняти, якщо прилад використовується

відповідно до призначення в домашньому

Щоб пилосос працював на своєму оптимальному

рівні потужності, випускний фільтр потрібно

мити щороку. Його фільтруюча дія залишається

незмінною, незалежно від можливої зміни кольору

*додаткове обладнання (залежно від

комплектації)116 Мал. 28* a) Відкрийте кришку випускного фільтру, натиснувши на ручку-засув та потягнувши за неї.b) Розблокуйте фільтр-систему із пористою вкладкою, потягнувши за ручки-засуви, та витягніть її з приладу.c) Вийміть фільтрувальну вкладку із мікрофільтром з рамки.d) Промийте мікрофільтр та пористу вкладку під проточною водою. Їх можна додатково прати в пральній машині при макс. 30°C в делікатному режимі на мінімальній швидкості віджимання. e) ПОРАДА: для захисту решти білизни періть фільтр у спеціальному мішечку для прання.f) Вставляйте пористу фільтрувальну вкладку і мікрофільтр лише після повного висихання (мін. 24 год.) назад в раму фільтра.g) Встановіть фільтр-систему назад у прилад до чутного звуку фіксації ручок-засувів.h) Закрийте кришку випускного фільтру. При цьому натисніть на заскочку догори до чутного звуку фіксації. Поради щодо прибирання Перед кожним чищенням пилососу спочатку вимкніть його і вийміть мережевий штекер з розетки. За пилососом і приладдям з пластику можна доглядати за допомогою стандартного очищувача для пластику. ! УВАГА: Не використовуйте абразивні засоби, мийні засоби для скла або універсальні мийні засоби. Заборонено занурювати пилосос у воду!Технічні характеристики можуть змінюватися без попередження. 8 (d  .               

.    

ТОВ "БСХ Побутова Техніка"

та директива 2012/19/EC

valabilă în întreaga UE, şi valorificarea aparatelor vechi.

Цей прилад маркіровано згідно положень європей-

ської Директиви 2012/19/EU стосовно електронних

та електроприладів, що були у використанні (waste

electrical and electronic equipment - WEEE).

Директивою визначаються можливості, які є дійсни-

ми у межах Європейського союзу, щодо прийняття

назад та утилізації бувших у використанні приладів.

اين دستگاه مطابق ضوابط اروپائی 2012/19/EU در
