GEBRUIKSAANWIJZING WS92GDBI HAIER

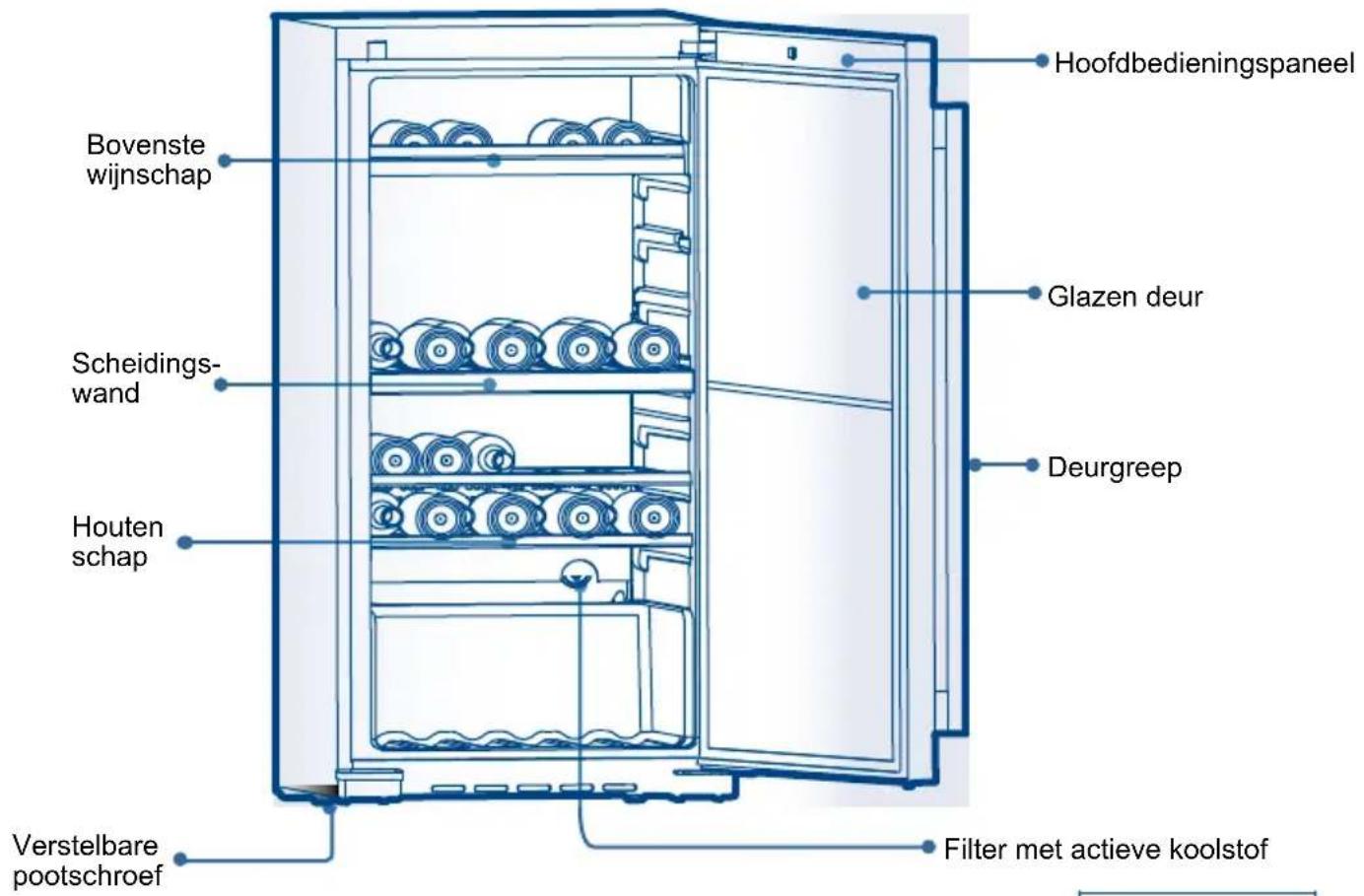

Onderdelen van de wijnkast

Filter met actieve koolstof

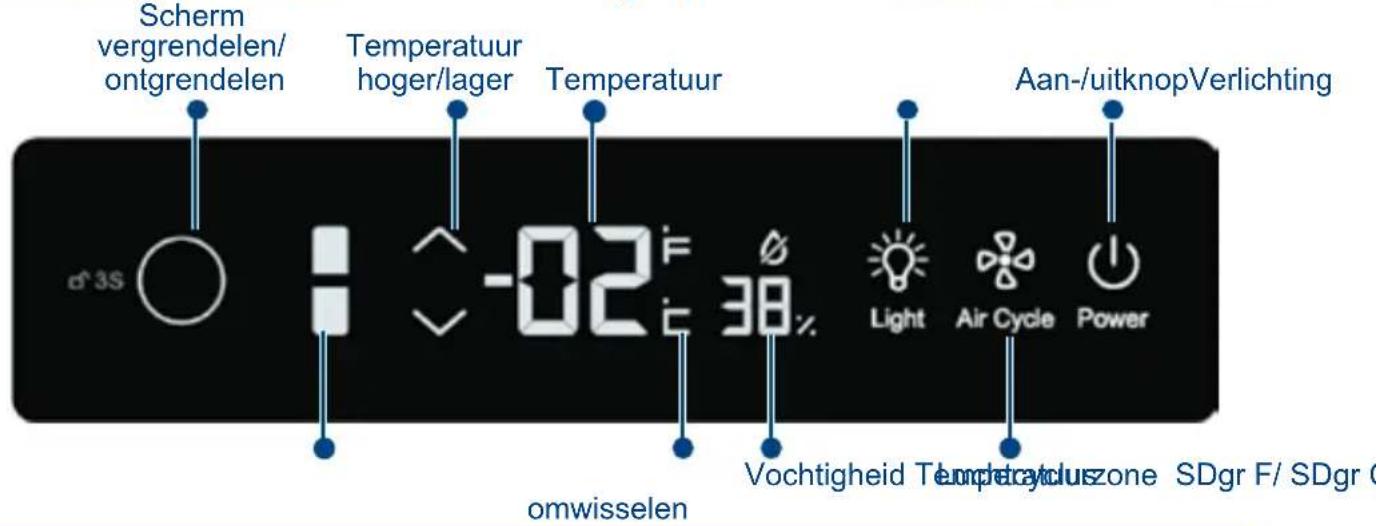

Hoofdbedieningspaneel

NL BELANGRIJKE VOORZORGSMAATREGELEN 64

Uw wijnkast installeren 65

De wijnkast uitpakken 65

De wijnkast waterpas zetten 65

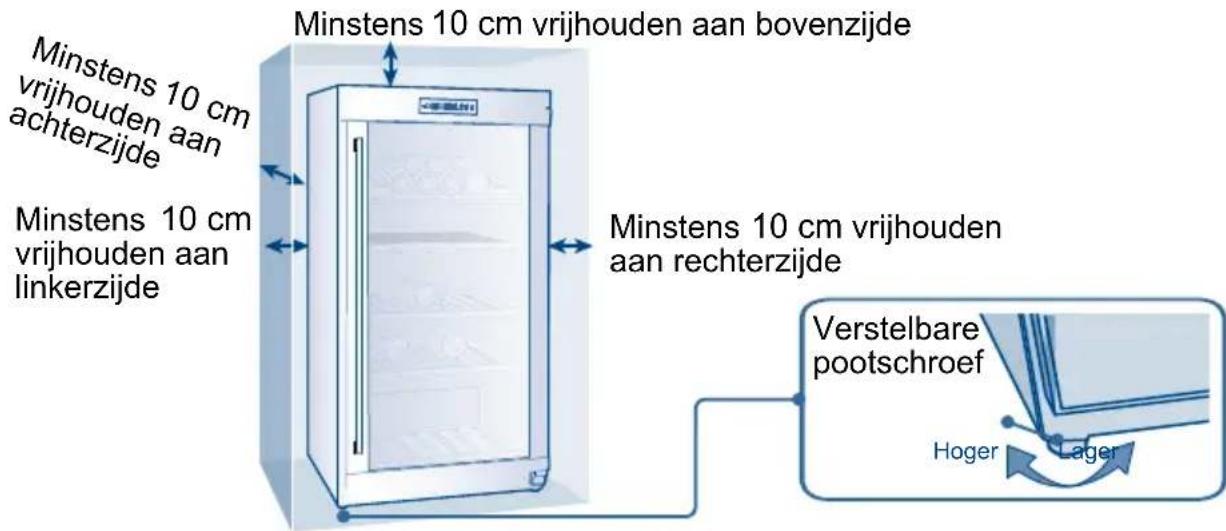

Juiste luchtcirculatie 65

Elektriciteitsbenodigdheden 66

Installatiebeperkingen 66

Gebruik van verlengsnoer 66

Inleiding tot de hoofdfuncties van de wijnkast 67

1.Automatische vergrendeling en ontgrendeling 67

2.Temperatuurregeling 67

3.Luchtvochtigheidsweergave 68

4.Koelkastverlichting 68

5.Luchtstroming in de wijnkast 68

6.Wisselen tussen Celsius en Fahrenheit 68

7.Power (Aan-/uitknop) 68

8.Ondertemperatuurcompensatie 68

9.Temperatuurgeheugen bij stroomonderbreking 68

Voorzorgsmaatregelen voor gebruik van wijnkast 69

Automatisch ontdooien 69

Operationele geluiden die u zou kunnen horen 70

Onderhoud en reiniging van de wijnkast 71

Problemen oplossen 72

Technische gegevens•Paklijst 73

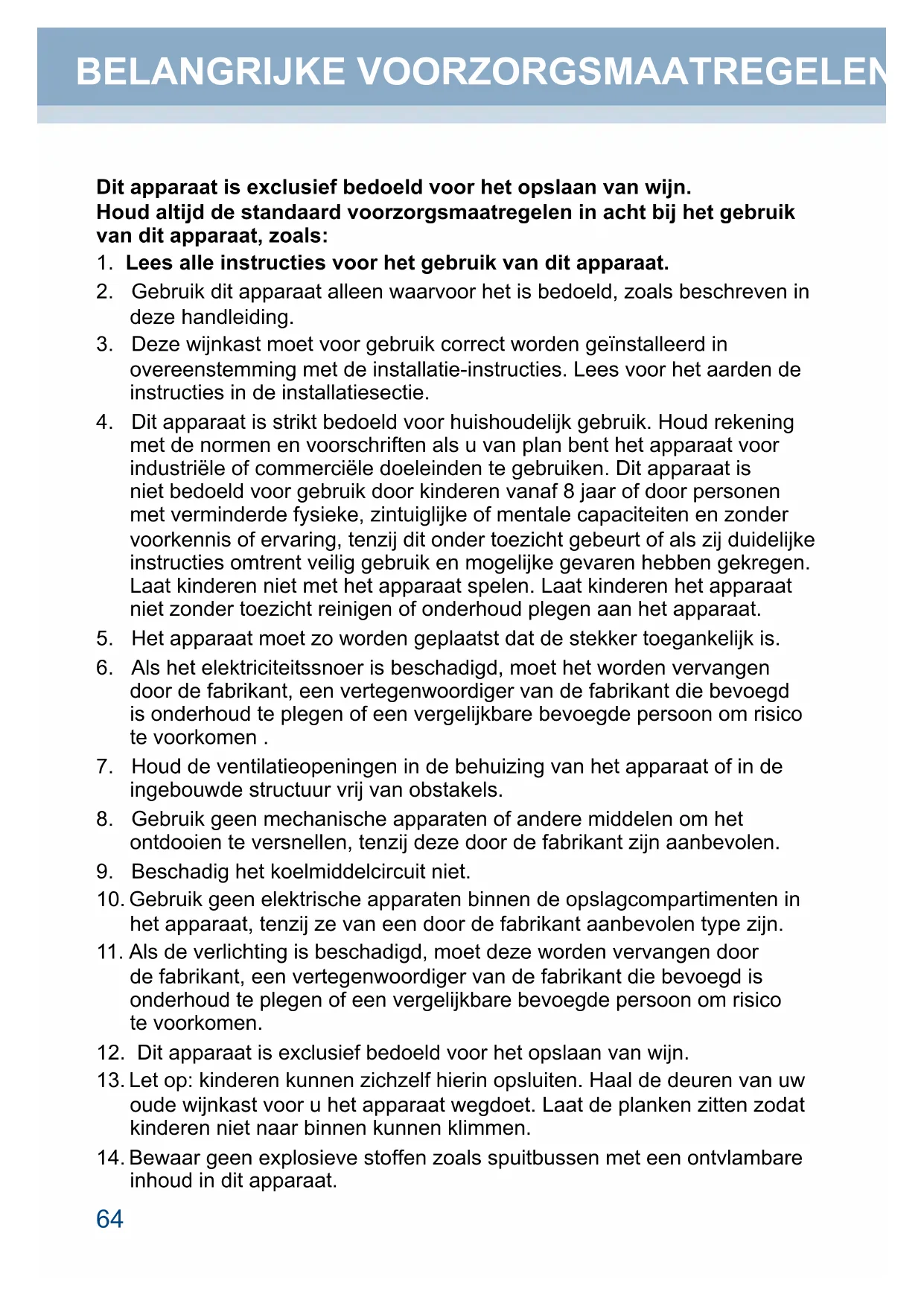

Dit apparaat is exclusief bedoeld voor het opslaan van wijn.

Houd altijd de standaard voorzorgsmaatregelen in acht bij het gebruik

van dit apparaat, zoals:

1. Lees alle instructies voor het gebruik van dit apparaat.

2. Gebruik dit apparaat alleen waarvoor het is bedoeld, zoals beschreven in

3. Deze wijnkast moet voor gebruik correct worden geïnstalleerd in

overeenstemming met de installatie-instructies. Lees voor het aarden de

instructies in de installatiesectie.

4. Dit apparaat is strikt bedoeld voor huishoudelijk gebruik. Houd rekening

met de normen en voorschriften als u van plan bent het apparaat voor

industriële of commerciële doeleinden te gebruiken. Dit apparaat is

niet bedoeld voor gebruik door kinderen vanaf 8 jaar of door personen

met verminderde fysieke, zintuiglijke of mentale capaciteiten en zonder

voorkennis of ervaring, tenzij dit onder toezicht gebeurt of als zij duidelijke

instructies omtrent veilig gebruik en mogelijke gevaren hebben gekregen.

Laat kinderen niet met het apparaat spelen. Laat kinderen het apparaat

niet zonder toezicht reinigen of onderhoud plegen aan het apparaat.

5. Het apparaat moet zo worden geplaatst dat de stekker toegankelijk is.

6. Als het elektriciteitssnoer is beschadigd, moet het worden vervangen

door de fabrikant, een vertegenwoordiger van de fabrikant die bevoegd

is onderhoud te plegen of een vergelijkbare bevoegde persoon om risico

7. Houd de ventilatieopeningen in de behuizing van het apparaat of in de

ingebouwde structuur vrij van obstakels.

8. Gebruik geen mechanische apparaten of andere middelen om het

ontdooien te versnellen, tenzij deze door de fabrikant zijn aanbevolen.

9. Beschadig het koelmiddelcircuit niet.

10. Gebruik geen elektrische apparaten binnen de opslagcompartimenten in

het apparaat, tenzij ze van een door de fabrikant aanbevolen type zijn.

11. Als de verlichting is beschadigd, moet deze worden vervangen door

de fabrikant, een vertegenwoordiger van de fabrikant die bevoegd is

onderhoud te plegen of een vergelijkbare bevoegde persoon om risico

12. Dit apparaat is exclusief bedoeld voor het opslaan van wijn.

13. Let op: kinderen kunnen zichzelf hierin opsluiten. Haal de deuren van uw

oude wijnkast voor u het apparaat wegdoet. Laat de planken zitten zodat

kinderen niet naar binnen kunnen klimmen.

14. Bewaar geen explosieve stoffen zoals spuitbussen met een ontvlambare

inhoud in dit apparaat.

BELANGRIJKE VOORZORGSMAATREGELEN65

NL Uw wijnkast installeren

De wijnkast uitpakken 1. Verwijder al het verpakkingsmateriaal. Ook de schuimbasis en het plakband waarmee de accessoires aan de binnen- en buitenkant van de wijnkast zijn bevestigd. 2. Controleer op resterende verpakking, plakband of bedrukte materialen voordat u de wijnkast inschakelt. De wijnkast waterpas zetten • De wijnkast heeft vier verstelbare poten aan de voor- en achterzijde. Nadat u de wijnkast op de juiste plaats hebt gezet, kunt u de wijnkast waterpas afstellen. • Als de wijnkast niet waterpas staat, kunnen de verstelbare poten worden gebruikt. Zet de wijnkast hoger door ze rechtsom te draaien en lager door ze linksom te draaien. De deur van de wijnkast sluit gemakkelijker als de verstelbare poten zijn uitgeschoven. Juiste luchtcirculatie • Om maximale efciëntie te garanderen, wordt aangeraden om de wijnkast te installeren op een plaats waar er goede luchtcirculatie is, en tevens leidingen en elektrische voorzieningen aanwezig zijn. • Het wordt aangeraden om de volgende ruimtes rondom de wijnkast in acht te nemen: Zijkanten 100 mm Bovenzijde 100 mm Achterzijde 100 mm • Voor goede koeling is het van belang dat u niet meer in de wijnkast plaatst dan mogelijk is. Opmerking: als uw wijnkast om wat voor reden dan ook op zijn kant of schuin heeft gestaan, mag u deze pas na 24 uur weer inschakelen. Minstens 10 cm vrijhouden aan bovenzijde Minstens 10 cm vrijhouden aan rechterzijde Hoger Lager Verstelbare pootschroef Minstens 10 cm

vrijhouden aan achterzijde Minstens 10 cm

vrijhouden aan linkerzijde66

Inleiding tot de hoofdfuncties van de wijnkast

Elektriciteitsbenodigdheden

• Zorg dat er een geschikt stopcontact is (220-240 V, 15 Amp) dat correct geaard is om de

wijnkast van stroom te voorzien.

• Vermijd het gebruik van een stekker met drie pinnen of het bewerken van de aarding van

de stekker zodat deze in het stopcontact past. Dit is zeer gevaarlijk, biedt geen effectieve

aarding voor de wijnkast en kan resulteren in een elektrische schok.

Installatiebeperkingen

• Installeer uw wijnkast niet in een locatie die niet naar behoren is geïsoleerd of verwarmd,

zoals een garage. Uw wijnkast is niet bedoeld voor gebruik in een omgevingstemperatuur die

• Kies een geschikte locatie voor de wijnkast op een harde, gelijkmatige ondergrond en buiten

het bereik van zonlicht of warmtebronnen (radiatoren, plintconvectoren, kookapparatuur,

etc.). De verstelbare poten aan de voor- en achterkant moeten worden gebruikt om eventuele

oneffenheden in de vloer op te heffen.

• De wijnkast dient vrijstaand te worden geplaatst. De wijnkast is niet geschikt als

Gebruik van verlengsnoer

• Vermijd het gebruik van een verlengsnoer vanwege het veiligheidsrisico dat het met zich

meebrengt. Als het gebruik van een verlengsnoer benodigd is, gebruik dan uitsluitend een

3-draads verlengsnoer dat beschikt over een stekker met randaarde en een stopcontact

waarin een dergelijke stekker past. Zorg ervoor dat de maximale spanning van het

verlengsnoer overeenkomt of hoger is dan de indicatie op het apparaat.

Zodra u het product hebt aangesloten op een stopcontact laat u het ten minste 30 minuten acclimatiseren

voordat u het apparaat afstelt. Gedurende deze tijd, afhankelijk van de binnentemperatuur, blijft

het lampje voor rode of witte wijn branden voor het bovenste compartiment en blijft het lampje voor

rode of witte wijn branden voor het onderste compartiment. Op de LED-display wordt de actuele

binnentemperatuur weergegeven.67

NL Inleiding tot de hoofdfuncties van de wijnkast

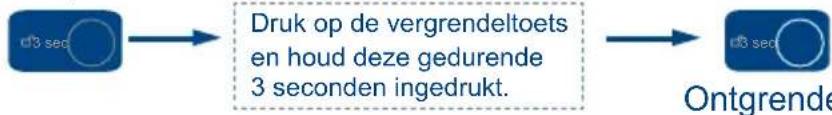

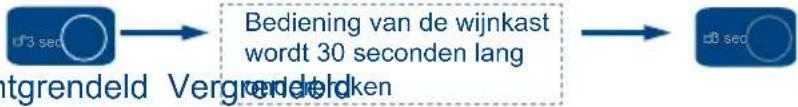

Automatische vergrendeling en ontgrendeling

Het apparaat heeft een functie voor automatische vergrendeling om een onjuiste werking van de ingestelde gebruikscondities en temperatuur als gevolg van onopzettelijke activering te voorkomen.Het hangslotpictogram wordt weergegeven en het bedieningspaneel wordt vergrendeld zodra het paneel gedurende 30 seconden niet meer is gebruikt. Om het paneel te ontgrendelen, drukt u op de toets en houdt u deze 3 seconden ingedrukt. Het bedieningspaneel wordt ontgrendeld. Wanneer het paneel is ontgrendeld, kunnen de andere toetsen worden gebruikt. 2.

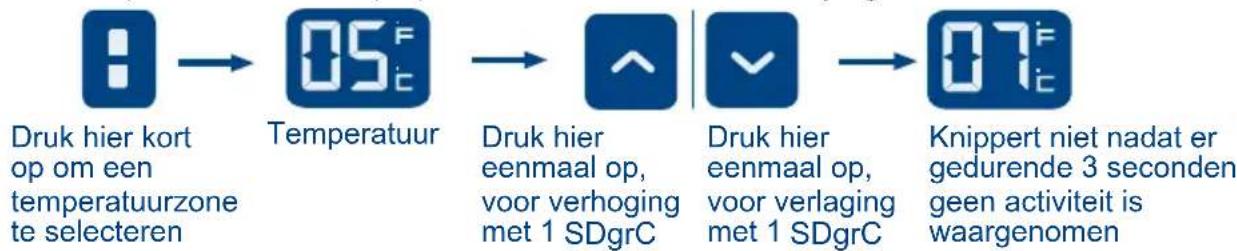

Temperatuurregeling Druk kort op de knop voor "TEMP Zone Selection" (Temperatuurzoneselectie) op de display om het gewenste temperatuurbereik van de bovenste of onderste temperatuurzone te selecteren. Als de gekozen temperatuurzone wordt ingeschakeld, ziet u op de display bij "TEMP Display Zone" (Temperatuurzone) op welke temperatuur deze temperatuurzone is ingesteld.Nadat u de gewenste temperatuurzone hebt geselecteerd, drukt u kort op de toetsen voor het verhogen of verlagen van de temperatuur om de temperatuurinstellingen te activeren. Op dat moment knipperen de cijfers in de "TEMP Display Zone" (Temperatuurweergavezone) en kunt u deze aanpassen door op de pijltjes voor het verhogen of verlagen van de temperatuur te drukken. De temperatuur stijgt steeds met 1 °C wanneer u op de pijl omhoog drukt en daalt met 1 °C wanneer u op de pijl omlaag drukt. Er kan een temperatuur worden ingesteld tussen de 5 en 20 °C. Nadat de temperatuur is geselecteerd, wordt de werking van de wijnkast 3 seconden onderbroken, waarna de zojuist door u ingestelde waarde de standaardinstelling wordt voor het systeem. Het proces voor temperatuurregeling in andere temperatuurzones verloopt op dezelfde manier als in de beschrijving hierboven. Bedieningspaneel Druk hier kort op om een temperatuurzone te selecteren Temperatuur Druk hier eenmaal op, voor verhoging met 1 SDgrC Druk hier eenmaal op, voor verlaging met 1 SDgrC Knippert niet nadat er gedurende 3 seconden geen activiteit is waargenomen Vochtigheid Temperatuurzone SDgr F/ SDgr C omwisselen Scherm vergrendelen/ontgrendelenTemperatuur hoger/lagerTemperatuurDruk op de vergrendeltoets en houd deze gedurende 3 seconden ingedrukt. Ontgrendeld Vergrendeld3 sec3 secBediening van de wijnkast wordt 30 seconden lang onderbrokenOntgrendeld Vergrendeld 3 sec3 secLuchtcyclusAan-/uitknopVerlichting68

Luchtvochtigheidsweergave

De luchtvochtigheidsweergavezone toont steeds de actuele vochtigheidsgraad in uw wijnkast.

• Om uw wijncollectie een nog beter aanzicht te geven, is er sfeerverlichting verwerkt in de wijnkast.

Druk op de toets “Light” (Verlichting) en het licht gaat branden, druk er nogmaals op om het

licht weer uit te schakelen. Voor maximale energie-efciëntie kunt u het ingebouwde licht beter

uitschakelen als u het niet nodig hebt.

• Als de deur open is, gaat het licht aan. Als de deur dichtgaat, gaat het licht uit.

Luchtstroming in de wijnkast

Druk kort op "Circulate" (Circulatie) om de ventilator in de wijnkast in te schakelen en zo een

gelijkmatigere binnentemperatuur te creëren.

Wisselen tussen Celsius en Fahrenheit

Druk op "Circulatie" (Circulatie) en houd 3 seconden ingedrukt om de weergavetemperatuur te wisselen

tussen Celsius en Fahrenheit.

Power (Aan-/uitknop)

In de oorspronkelijke stand, staat de aan-/uitknop in de stand 'aan'. Als de aan-/uitknop niet is

vergrendeld, zijn alle pictogrammen van de aan-/uitknop ingeschakeld. Nadat u de aan-/uitknop

gedurende 3 seconden hebt ingedrukt, wordt de hoofdstroomtoevoer uitgeschakeld (stroomtoevoer

naar alle elektrische apparaten in de wijnkast wordt stopgezet en het hele apparaat gaat in de stand-

bystand) en de aan-/uitknop gaat naar de halve stand. Als het apparaat is uitgeschakeld, kan de stroom

worden ingeschakeld door de aan-/uitknop gedurende 3 seconden ingedrukt te houden. Vervolgens

schakelen alle pictogrammen op het scherm in. Eerst wordt de werking van de wijnkast 30 seconden

lang onderbroken. Vervolgens wordt het displayscherm vergrendeld. Als het scherm is vergrendeld, zijn

de pictogrammen van de aan-/uitknop half ingeschakeld.

Ondertemperatuurcompensatie

Deze wijnkast heeft een functie voor ondertemperatuurcompensatie, zodat de stabiliteit van de

opslagtemperatuur van de wijn wordt gewaarborgd.

Als de omgevingstemperatuur lager is dan de ingestelde temperatuur zal de temperatuur in de wijnkast

meedalen. Als de temperatuur in de wijnkast meer dan 2 °C (4 °F) is gedaald onder de temperatuur

waarop de wijnkast zichzelf automatisch uitschakelt, zal de wijnkast automatisch de functie voor

ondertemperatuurcompensatie activeren om de wijnkast te verwarmen. Zodra de binnentemperatuur

de ingestelde temperatuur weer heeft bereikt, wordt de functie voor ondertemperatuurcompensatie

Temperatuurgeheugen bij stroomonderbreking

In geval van een stroomstoring wordt automatisch de ingestelde temperatuur opgeslagen. Zodra

de stroomtoevoer weer is hersteld, zal de wijnkast weer worden ingeschakeld op basis van de

temperatuur vóór de stroomonderbreking, terwijl andere functies weer worden teruggezet naar de

standaardinstellingen.69

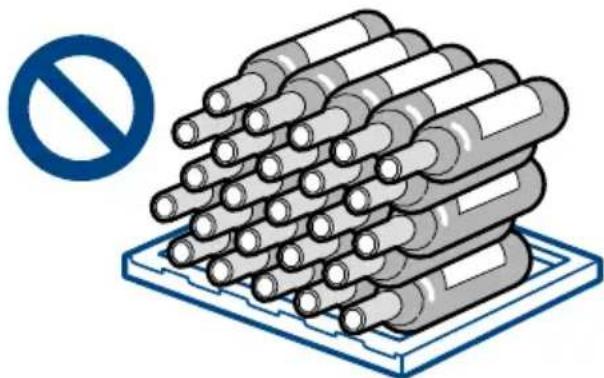

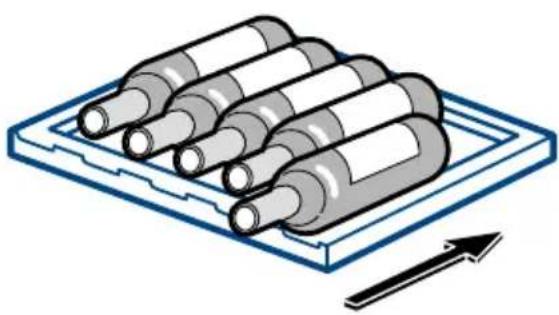

NL Plaats niet te veel wijn in de wijnkast, zodat het draagvermogen van de wijnschappen niet wordt overschreden. Plaats niet meer dan drie lagen wijnessen op elke plank. Het aantal wijnessen dient niet hoger te zijn dan drie lagen per schap. Het draagvermogen van de wijnschappen is niet groter dan 35 kg.Controleer voordat u essen in de wijnkast plaatst, of de wijnschappen volledig stabiel zijn.Controleer ook of er geen es uit de schappen steekt, om te voorkomen dat essen de glazen deur raken wanneer u de deur sluit. Voorzorgsmaatregelen voor gebruik van wijnkast

Automatisch ontdooien Dit apparaat is uitgerust met een automatisch ontdooisysteem. Wanneer u het apparaat voor de eerste keer gebruikt, plaatst u een plugpen in de afvoeropening. Zorg ervoor dat deze afvoeropening tijdens gebruik is gedeblokkeerd, zodat dooiwater geleidelijk door de afvoeropening naar de wateropvangbak in de wijnkast kan stromen. Als de afvoeropening is geblokkeerd, neemt u de plugpen uit de afvoeropening, maakt u de verstopping vrij en steekt u de pen vervolgens weer terug.Maak de reservoirs voor wateropvang onderin het bovenste en het onderste compartiment regelmatig schoon; gebruik een droge doek om water in de reservoirs te absorberen en veeg de reservoirs af (reinig ze elke drie maanden op de aangegeven wijze). Luchtverversing met geactiveerde-koolstoflter De manier waarop wijn blijft rijpen is afhankelijk van de omgevingsomstandigheden. De kwaliteit van de lucht is dus doorslaggevend voor het conserveren van de wijn. In het onderste gedeelte van de achterwand van het apparaat is een lter met geactiveerde koolstof ingebouwd om ervoor te zorgen dat de luchtdoorvoer van optimale kwaliteit blijft. LET OPWij raden u aan het lter één keer per jaar te vervangen. Filters zijn verkrijgbaar bij uw leverancier. Het lter vervangen: Neem het lter vast bij het handvat. Draai het handvat naar links en verwijder het lter. Het lter plaatsen: Plaats het lter, waarbij het handvat in een verticale positie staat. Draai het handvat naar rechts en steek het lter erin. PlugpenAfvoer-opening70

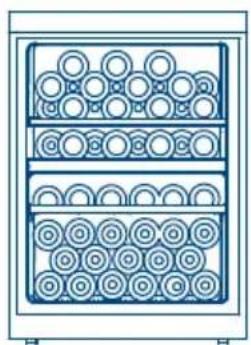

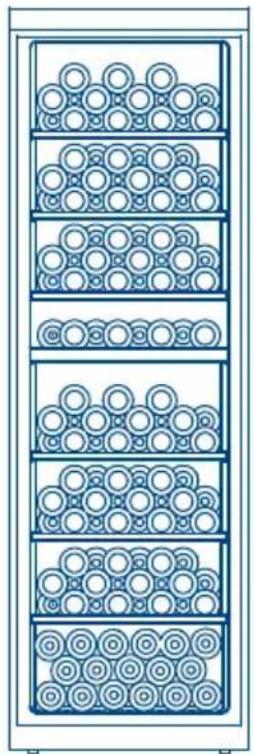

• De schappen zijn mooi ontworpen en gemakkelijk te reinigen. Grote essen Magnum passen

gemakkelijk op de horizontale schappen onderin de kast.

• De wijnessen kunnen probleemloos in het apparaat worden geplaatst en net zo gemakkelijk

weer uit het apparaat worden gehaald.

Operationele geluiden die u zou kunnen horen

• Kokend water, klokkende geluiden of lichte trillingen als gevolg van de circulerende

• De thermostaatbediening klikt wanneer de temperatuurfunctie wordt in- of uitgeschakeld.71

NL Reinging en onderhoud

verwijder voordat u de wijnkast gaat schoonmaken, altijd eerst de stekker

van de wijnkast uit het stopcontact om elektrische schokken te vermijden. Het

negeren van deze waarschuwing kan letsel of overlijden tot gevolg hebben.

lees voordat u schoonmaakproducten gebruikt altijd eerst de instructies en

waarschuwingen van de fabrikant om letsel en schade te voorkomen.

• Los 3 à 4 eetlepels soda op in warm water. Gebruik een spons of

een vochtige zachte doek en reinig uw wijnkast met het zelfgemaakte

• Spoel af met warm water en maak het droog met een zachte doek.

• Gebruik geen schuurmiddelen, agressieve schoonmaakmiddelen, ammoniak,

bleekmiddel met chloor, geconcentreerde wasmiddelen, oplosmiddelen of

metalen pannenspons. Deze chemicaliën kunnen het oppervlak van uw

wijnkast vervormen, beschadigen en/of verkleuren.

• reinig de deurafdichting elke drie maanden volgens de algemene instructies.

Deurafdichtingen moeten schoon en exibel worden gehouden zodat ze

• Smeer een klein hoeveelheid vaseline op scharnierzijde van de

deurafdichting om deze exibel en sluitend te houden.

wanneer er wijn- of waterdruppels op het wijnschap vallen, schuur het dan

op met schuurpapier met korrelgrootte 300 - 400 en veeg het stof af met een

zachte doek. Gebruik geen vochtige handdoek of zachte doek.

Stroomonderbrekingen

• Houd rekening met stroomonderbrekingen door onweer of andere oorzaken. Verwijder

het elektriciteitssnoer uit het stopcontact in het geval van stroomuitval. Sluit het

elektriciteitssnoer opnieuw aan op het stopcontact zodra er weer stroom is.

Vakantie en verplaatsen

• Verwijder de stekker uit het stopcontact bij lange afwezigheid en reinig de wijnkast en

deurafdichtingen zoals vermeld in het gedeelte 'Algemene reiniging'. Houd de deuren

open zodat de lucht binnenin kan circuleren.

• Als u de wijnkast verplaatst, moet u deze te allen tijden verticaal houden. Verplaats

het product niet als het op de achterkant ligt. Dit kan schade toebrengen aan de

Opmerking: wacht na het verplaatsen van de wijnkast ten minste 24 uur voordat u deze

Onderhoud en reiniging van de wijnkast72

• Controleer of de wijnkast is aangesloten.

• Controleer of er stroom staat op het AC-stopcontact door de zekering te controleren.

• Deur gaat te vaak open.

• Geef nieuwe wijn in de wijnkast de tijd om de gewenste temperatuur te bereiken.

• Controleer of de deurafdichtingen goed sluiten.

• Reinig de condensatiespoelen.

• Verlaag de temperatuur.

• Als de wijn te koud is, kunt u de temperatuurinstellingen aanpassen.

Wijnkast staat te vaak aan:

• Dit kan nodig zijn om de temperatuur constant te houden op warme en vochtige dagen.

• Deuren zijn vaak geopend of hebben langere tijd opengestaan.

• Reinig de condensatiespoelen.

• Controleer of deurafdichting goed sluit.

• Controleer of de deuren volledig sluiten.

Vochtophoping aan binnenkant of buitenkant van de wijnkast:

• Dit is normaal tijdens perioden van hoge luchtvochtigheid.

• Deur staat lang open of wordt regelmatig geopend.

• Controleer of deurafdichtingen goed sluiten.

Deur van wijnkast sluit niet goed:

• Zet de wijnkast waterpas.

• Controleer op obstakels, zoals wijnessen, schappen.

Dank elektrische apparaten niet af bij ongescheiden

huisafval. Maak gebruik van de hiervoor bestemde

ophaaldiensten. Neem contact op met de plaatselijke

instanties voor informatie over de beschikbare

ophaaldiensten. Als elektrische apparaten op

een afvalstortplaats terechtkomen, kunnen er

schadelijke stoffen in het grondwater lekken en in de

voedselketen terecht komen. Dit heeft gevolgen voor

uw gezondheid en welzijn. Bij het vervangen van

oude apparaten door nieuwe, is de winkelier wettelijk

verplicht om gratis de afvoer van uw oude apparaat

Problemen oplossen73

NL Technische gegevens•Paklijst

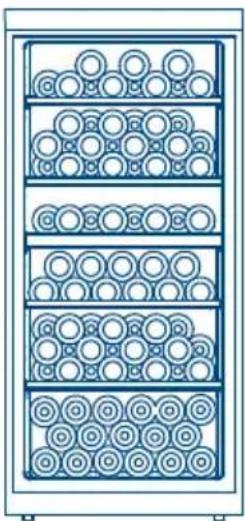

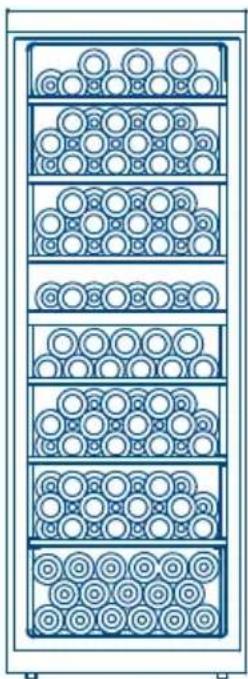

Paklijst Dit apparaat wordt voortdurend ontwikkeld. Wij behouden het recht voor om de onderdelen van de wijnkast zonder aankondiging vooraf te wijzigen.Gebruikers-handleidingInforma-tiepakketSchuin wijnschap voor bovenin (optioneel)Klein houten schapHouten schapPlugpen ToetsWS50GDBI 1 1 0 1 1 1 2WS92GDBI 1 1 1 1 3 1 2WS136GDBI 1 1 1 1 5 1 2WS151GDBI 1 1 1 0 6 1 2 Model Klimaattype

5~20 50 Y 86 39 695 × 595 × 1655

5~20 55 Y 92 39 695 × 595 × 1850 Opmerkingen: 1. Volgens internationale normen moet in een klimaat van het type SN~ST de omgevingstemperatuur voor gebruik van de wijnkast variëren tussen 10 °C en 38 °C. 2. "Geluid (akoestisch geluidsniveau)" aangegeven in de technische gegevens heeft betrekking op een situatie

normen. In het geval van een lege wijnkast wordt hierin een veerkrachtig rubberen kussen van 5 mm tot

6 mm dikte geplaatst. De wijnkast kan minstens 30 minuten draaien nadat de deur gesloten is. Een test wordt

uitgevoerd na een periode van stabiel functioneren (exclusief opstarten en uitschakelen). De achtergrondruis

wordt gemeten op 1 m van de voorzijde, achterzijde en linker- en rechterkant van de wijnkast.

Tijdens gebruik is het normaal dat het werkelijke geluid verschilt van het in de tabel aangegeven geluidsniveau ten gevolge van de effecten van het type wijn dat is opgeslagen in de wijnkast, het omgevingsgeluid, het openen en sluiten van de deur, het opstarten en uitschakelen van de compressor, enz. 3. Het standaard implementatievolgnummer van Haier voor deze productserie is: Q/ 0212BGC 007-2012
