MANUAL DE USUARIO WS92GDBI HAIER

Nombres de componentes de la bodega

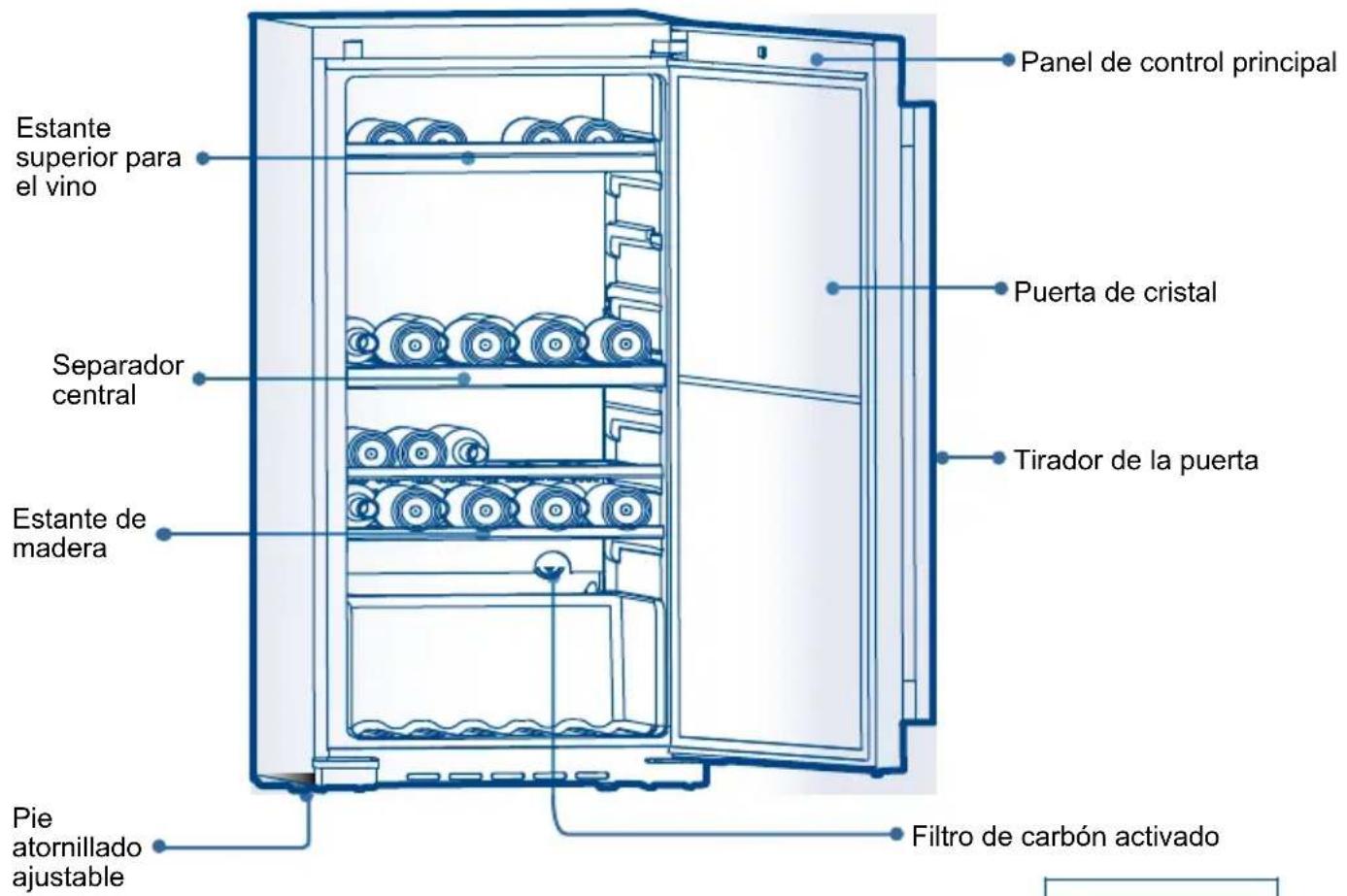

Estante superior para el vino Separador central Estante de madera Pie atornillado ajustable Panel de control principal Puerta de cristal Tirador de la puerta Filtro de carbón activado

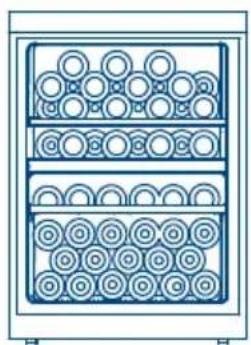

WS50GDBI (Capacidad para 50 botellas)

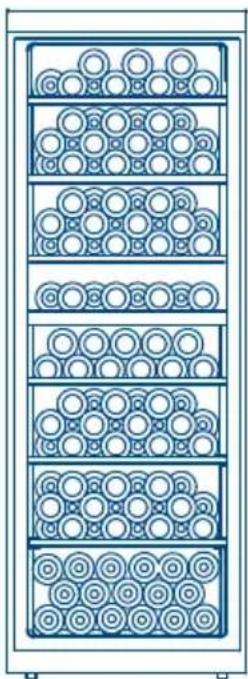

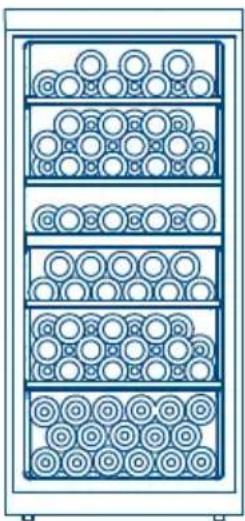

WS92GDBI (Capacidad para 92 botellas)

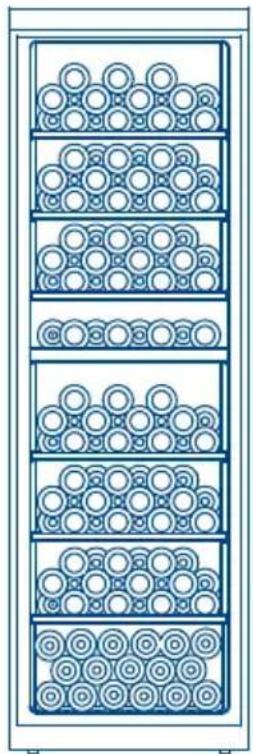

WS136GDBI (Capacidad para 136 botellas)

WS151GDBI (Capacidad para 151 botellas)

Página

ADVERTENCIAS DE SEGURIDAD 28

Instalación de la bodega 29

Desembalaje de la bodega....29

Nivelación de la bodega 29

Ventilación....29

Requisitos eléctricos 30

Limitaciones de la instalación....30

Uso de la regleta de extensión 30

Configuración inicial....30

Introducción a las funciones principales del aparato.... 31

1.Bloqueo y desbloqueo automático 31

2.Configuración de la temperatura 31

1. Indicador de humedad.... 32

4.Illuminación interior....32

5.Circulación interior de la bodega 32

6.Conversión Celsius/Fahrenheit 32

1. Alimentación eléctrica....32

2. Compensación de baja temperatura.... 32

9.Memoria de temperatura ante cortes en el suministro eléctrico 32

Precauciones de uso de la bodega 33

Desescarchado automático 33

Estantes....34

Ruidos de funcionamiento normales 34

Cuidado y limpieza de la bodega 35

Solución de problemas 36

Datos técnicos•Lista del paquete.... 37

El uso previsto de este electrodoméstico es el almacenamiento de vino. Asegúrese de tomar las debidas precauciones de seguridad antes de utilizar el aparato:

1. Lea estas instrucciones con detenimiento antes de utilizar la bodega por primera vez.
2. Utilice este aparato sólo para el uso que se describe en esta guía de uso y mantenimiento.
3. Instale la bodega siguiendo las instrucciones de instalación proporcionadas antes de utilizar el producto. Consulte las instrucciones de conexión enumeradas en la sección dedicada a la instalación.
4. Este producto está diseñado exclusivamente para uso doméstico. En caso de utilizarlo con fines comerciales o industriales, asegúrese de cumplir con las normativas y regulaciones pertinentes. Este aparato puede ser utilizado por niños de 8 años en adelante y por personas con capacidad física, psíquica o sensorial reducida, o bien, faltas de experiencia y conocimiento si se realiza bajo supervisión o se les ha dado instrucciones acerca del uso del aparato de forma segura y comprenden los riesgos que entraña. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento por parte del usuario no será llevada a cabo por niños sin supervisión.
5. El aparato debe situarse de manera que el enchufe quede accesible.
6. Si el cable de alimentación se daña, deberá sustituirlo el fabricante, un agente del servicio técnico o personal cualificado similar, para evitar que pueda ocurrir un accidente.
7. Mantenga las aperturas de ventilación libres de obstrucciones en el recinto donde esté colocado el aparato o en la estructura donde esté encastrado.
8. No intente acelerar el proceso de descongelación haciendo uso de un dispositivo mecánico ni por ningún otro medio que no sea el que recomiende el fabricante exclusivamente.
9. No dañe el circuito refrigerante.
10. No utilice aparatos eléctricos en el interior de los compartimentos de almacenamiento de alimentos del aparato, salvo que sean del tipo recomendado por el fabricante.
11. Si la iluminación sufre algún daño, deberá sustituirla el fabricante, un agente del servicio técnico o personal cualificado similar, para evitar que pueda ocurrir un accidente.
12. El uso previsto de este electrodoméstico es el almacenamiento de vino.
13. Evite que los menores se queden atrapados en el aparato. Antes de deshacerse de su antigua bodega, retire las puertas. Coloque los estantes de la misma en un lugar seguro para evitar que los menores puedan introducirse dentro del aparato.
14. No almacene sustancias explosivas como latas de aerosoles con propelente inflamable dentro del aparato.

Desembalaje de la bodega

1. Retire todo el material de embalaje. Retire la base de espuma y la cinta adhesiva que sujeta los accesorios interiores y exteriores de la bodega.
2. Revise y elimine cualquier resto de embalaje, cinta o materiales impresos antes de conectar la bodega.

Nivelación de la bodega

• La bodega cuenta con cuatro patas de nivelación ubicadas en las esquinas delanteras y traseras del aparato. Coloque la bodega en el lugar adecuado y, a continuación, proceda a su nivelación.
• Si desea ajustar las patas de nivelación, gírelas en el sentido de las agujas del reloj para subir la bodega o en dirección contraria para bajarla. La puerta de la bodega se cerrará con más facilidad cuando se hayan extendido las patas de nivelación.

Ventilación

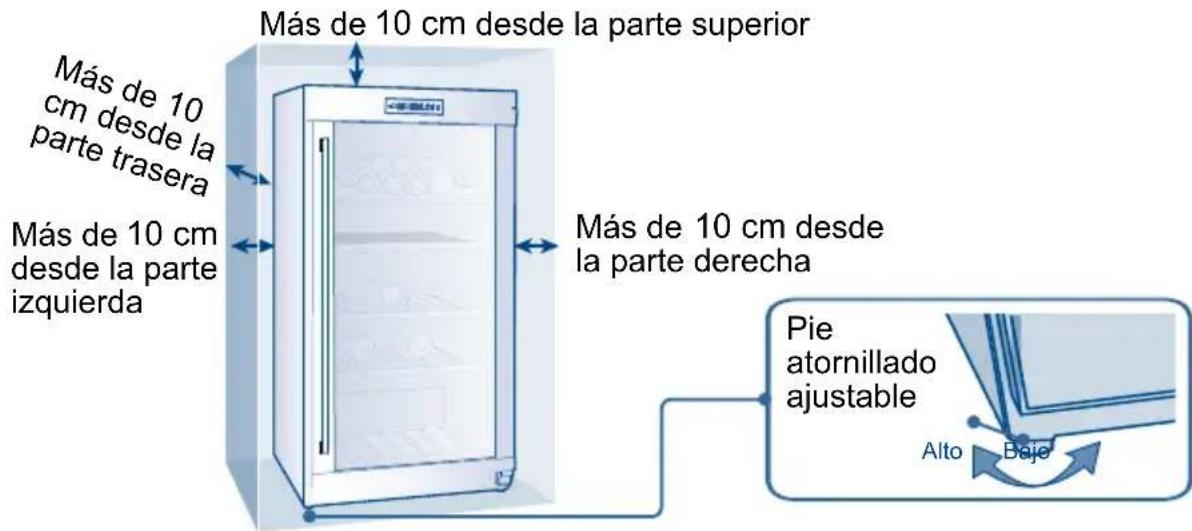

• Si desea que su bodega funcione con la máxima eficacia, debe instalarla en un lugar que garantice la circulación de aire sin obstáculos y cerca de conexiones eléctricas y tuberías.
• Se recomienda dejar los siguientes espacios mínimos alrededor de la bodega:

Laterales 100 mm
Parte superior ..... 100 mm
Parte trasera ..... 100 mm
- Si desea que el sistema de refrigeración funcione correctamente, no sobrecargue la bodega.

Más de 10 cm desde la parte superior Más de 10 cm desde la parte trasera Más de 10 cm desde la parte izquierda Más de 10 cm desde la parte derecha Pie atornillado ajustable Alto Bajo

Nota: si la bodega se ha inclinado por cualquier motivo, espere 24 horas antes de volver a conectarla.

Requisitos eléctricos

• Compruebe que dispone de una toma de corriente (220 - 240 V, enchufe de 15 A) y una toma de tierra adecuadas antes de encender la bodega.
• Evite utilizar ladrones de tres enchufes o cortar la tercera toma de tierra para adaptar una toma de dos enchufes. Es una práctica muy peligrosa ya que no proporciona la toma de tierra que necesita la bodega y podría causar una descarga eléctrica.

Limitaciones de la instalación

• No instale la bodega en lugares que no se encuentren convenientemente aislados o climatizados, por ejemplo un garaje, etc. La bodega no ha sido diseñada para funcionar si la temperatura ambiente es inferior a 10 °C.
• Seleccione una ubicación adecuada para la bodega y sitúela en una superficie plana resistente que se encuentre protegida de la radiación solar directa o de las fuentes de calor, por ejemplo radiadores, calentadores, aparatos de cocina, etc. Puede corregir cualquier desnivelación del suelo gracias a las patas de nivelación ubicadas en las esquinas delanteras y traseras de la bodega.
• La bodega ha sido diseñada exclusivamente para una instalación independiente. No ha sido diseñada para integrarse en otras aplicaciones.

Uso de la regleta de extensión

- Evite el uso de regletas de extensión ya que pueden representar un riesgo para la salud en determinadas condiciones. Si necesita utilizar una regleta de extensión, utilice sólo una que disponga de toma de tierra y que sea adecuada para el enchufe del aparato. La capacidad de la regleta de extensión debe ser igual o superior a la capacidad eléctrica del aparato.

Configuración inicial

Cuando haya conectado la unidad a una toma de corriente, déjela funcionar durante al menos 30 minutos para que se aclimate antes de realizar los ajustes necesarios. Durante este tiempo, en función de la temperatura interior, la luz de vino tinto o blanco permanecerá encendida para el compartimento superior y el compartimento inferior. El indicador LED mostrará la temperatura interna actual.

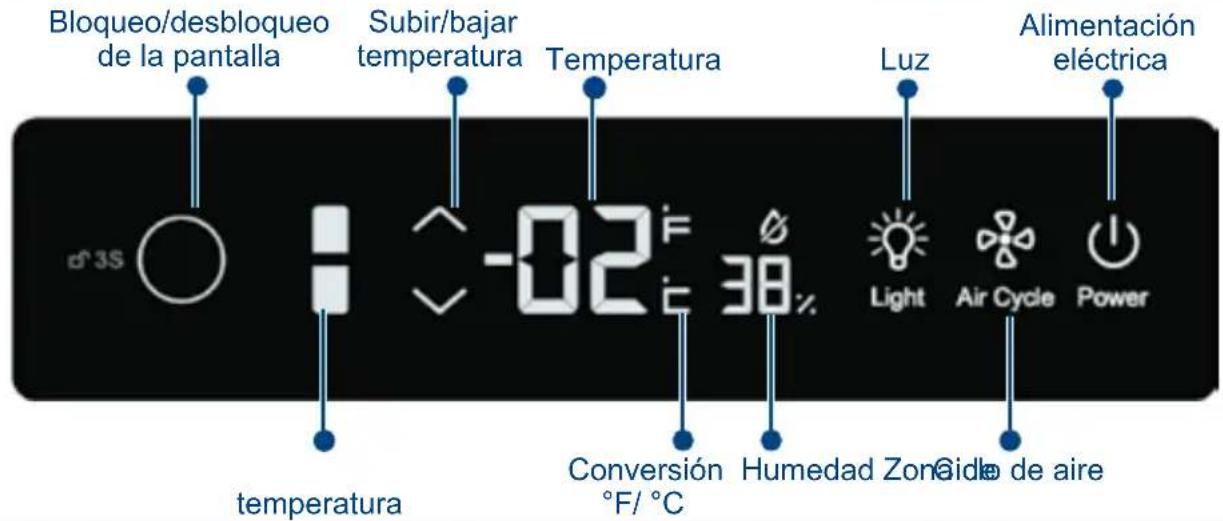

Panel de control

Bloqueo/desbloqueo de la pantalla Subir/bajar temperatura Temperatura Luz Alimentación eléctrica -02°F 38% Light Air Cycle Power temperatura Conversion °F/°C Humedad Zone Gido de aire

ES

1. Bloqueo y desbloqueo automático

El aparato dispone de una función de bloqueo automático para evitar un mal funcionamiento de las condiciones de funcionamiento y temperatura establecidas debido a una activación accidental. Se mostrará el icono "Lock" y el panel de control se bloqueará si se detiene el funcionamiento durante 30 segundos.

Para desbloquear el panel, mantenga pulsada la tecla durante 3 segundos. El panel de control se desbloqueará. Las demás teclas se podrán utilizar cuando el panel esté desbloqueado.


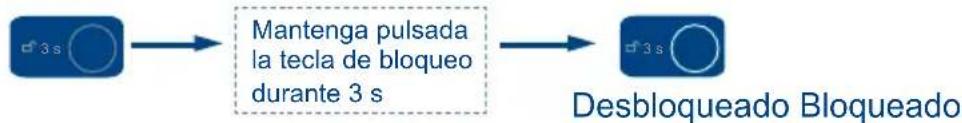

    A["3 s"] --> B["Mantenga pulsada la tecla de bloqueo durante 3 s"]
    B --> C["3 s Desbloqueado Bloqueado"]

2. Configuración de la temperatura

Pulse la tecla de selección de zonas de temperatura brevemente para seleccionar la zona de temperatura necesaria. Cuando la zona de temperatura seleccionada se enciende, la zona de indicador de temperatura muestra la temperatura de la zona actual.

Después de completar la selección de la zona de temperatura, pulse las teclas para subir/bajar la temperatura brevemente para establecer la configuración de la temperatura. En este momento, las cifras de la zona de indicador de temperatura parpadean y se pueden establecer pulsando las teclas para subir/ bajar la temperatura. La temperatura aumenta en 1 °C cada vez que se pulsa la tecla para subir y se reduce en 1 °C cada vez que se pulsa la tecla para bajar. El intervalo de configuración de la temperatura es entre 5 y 20 °C. Tras seleccionar la temperatura, el funcionamiento se suspenderá durante 3 segundos y, a continuación, el parámetro establecido se convertirá en el valor predeterminado del sistema. El proceso de ajustes de la temperatura en otras zonas de temperatura es el mismo que se indica anteriormente.


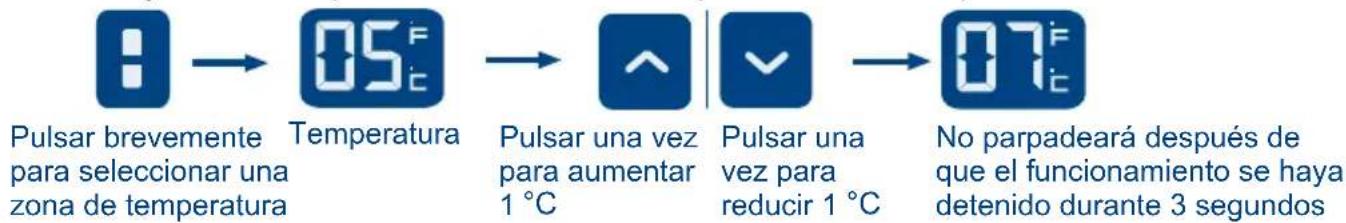

    E["Pulsar brevemente para seleccionar una zona de temperatura"] --> F["Temperatura"]
    F --> G["Pulsar una vez para aumentar 1 °C"]
    G --> H["Pulsar una vez para reducir 1 °C"]
    H --> I["No parpadeará después de que el funcionamiento se haya detenido durante 3 segundos"]

3. Indicador de humedad

La zona de indicador de humedad mostrará la humedad del interior de la bodega en tiempo real.

4. Iluminación interior

• Para complementar el diseño de su colección de vinos, se ha incorporado una iluminación interior suave a la bodega. Sólo tiene que pulsar el botón "Light" y se encenderá la luz. Púlselo de nuevo si desea apagarla. Si desea obtener un uso más eficiente del consumo energético, apague la luz cuando no necesite ver su colección.
• La luz se enciende cuando se abre la puerta y se apaga cuando se cierra.

5. Circulación interior de la bodega

Pulse la tecla de circulación brevemente para poner en marcha el ventilador interior de la bodega con el fin de que la temperatura en el interior sea más uniforme.

6. Conversión Celsius/Fahrenheit

Mantenga pulsada la tecla de circulación durante 3 segundos para activar la conversión entre grados Celsius y Fahrenheit.

7. Alimentación eléctrica

En el estado inicial, la tecla de encendido está en la posición de encendido. Si el panel no está bloqueado, todos los iconos de la tecla de encendido estarán encendidos. Tras mantener pulsada la tecla de encendido durante 3 segundos, la alimentación principal se apagará (la alimentación de todos los dispositivos eléctricos interiores se cortará y todo el aparato pasará a modo de espera) y la tecla de encendido se enciende a medias. Si el dispositivo está apagado, la alimentación se puede encender manteniendo pulsada la tecla de encendido durante 3 segundos y, a continuación, todos los iconos de la pantalla de visualización se encenderán. Si se detiene el funcionamiento durante 30 segundos, la pantalla de visualización se bloqueará. Si la pantalla se bloquea, los iconos de la tecla de encendido se encienden a medias.

8. Compensación de baja temperatura

Esta bodega tiene una función de compensación de baja temperatura para asegurar la estabilidad de la temperatura de almacenamiento del vino.

Si la temperatura ambiente es inferior a la temperatura establecida, la temperatura en el interior de la bodega se reducirá en consecuencia. Si la temperatura en el interior de la bodega es 2 °C (4 °F) inferior a la temperatura de apagado, la bodega activa automáticamente la función de compensación de baja temperatura para calentar la bodega. Si la temperatura del interior alcanza la temperatura establecida, la función de compensación de baja temperatura se desactivará.

9. Memoria de temperatura ante cortes en el suministro eléctrico

En caso de producirse un corte en el suministro eléctrico, la bodega guarda de forma automática la temperatura establecida. Tras la recuperarse el suministro eléctrico, funcionará basándose en la temperatura establecida antes del corte en el suministro eléctrico, mientras que las demás funciones volverán a su estado predeterminado.

Precauciones de uso de la bodega

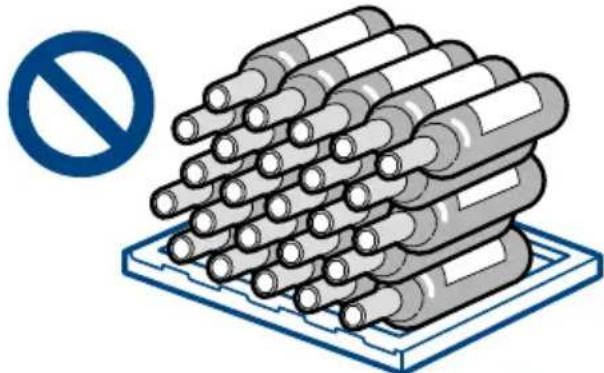

No coloque demasiado vino en la bodega para no sobrepasar la capacidad de carga de los estantes. No coloque más de tres capas de vino en cada estante. El número de botellas de vino no debe superar las tres capas en cada balda ni soportar una capacidad superior a 35 kg.

Antes de colocar las botellas dentro de la bodega, confirme si los estantes están completamente estables.

Además, compruebe si cualquier botella sobresale de los estantes para evitar que las botellas golpeen la puerta de cristal al cerrarla.

Desescarchado automático

Este aparato dispone de una función de desescarchado automático.

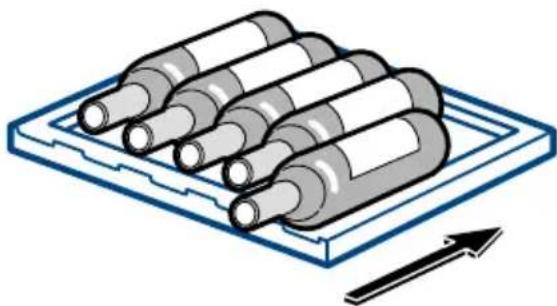

Cuando utilice el aparato por primera vez, coloque un pasador en el orificio de drenaje.

Durante su uso, asegúrese de que el orificio de drenaje no está bloqueado para que el agua generada durante el desescarchado fluya con facilidad a través del orificio de drenaje hasta el receptor de agua del interior de la cabina

Orificio de drenaje Pasador

de la bodega. Si se bloquea, saque el pasador del interior del orificio de drenaje, elimine las obstrucciones y, a continuación, vuelva a colocar el pasador.

Limpie con regularidad los receptores de agua de la parte inferior de los compartimentos superior e inferior; utilice un paño seco para absorber el agua del interior de los receptores de agua y límpielos (realice esta operación cada tres meses, como se sugiere).

Intercambio de aire con el filtro de carbón activado

La forma en la que los vinos siguen madurando depende de las condiciones ambientales. La calidad del aire es, por lo tanto, determinante para la conservación del vino. Se ha colocado un filtro de carbón activado en la zona inferior de la pared trasera del aparato para garantizar que el aire mantenga una calidad óptima.

PRECAUCIÓN

Le recomendamos que sustituya el filtro una vez al año. Los filtros se pueden solicitar al distribuidor.

Cambio del filtro:

Agarre el filtro por el tirador. Gírelo hacia la izquierda y extráigalo.

Colocación del filtro:

Introdúzcalo con el tirador en posición vertical. Gírelo hacia la derecha e introdúzcalo.

• Los estantes han sido diseñados para mejorar el aspecto físico del aparato y facilitar su limpieza. Las botellas más grandes o de tamaño Magnum se adaptan con más facilidad a los estantes de rejilla situados en la parte posterior de la bodega.
• Existen varios estantes para facilitar el almacenamiento y la extracción del vino.

Ruidos de funcionamiento normales

• Los ruidos de gorgoteo o burbujeo y las ligeras vibraciones son el resultado de la circulación del refrigerante a través del serpentín de refrigeración.
• El control del termostato hace un clic cuando se activa y desactiva.

Limpieza y mantenimiento

Advertencia: Desconecte la bodega antes de limpiarla para reducir el riesgo de descarga eléctrica. No prestar atención a estas precauciones podría causar lesiones graves o la muerte.

Precaución: Lea las instrucciones y advertencias del fabricante antes de utilizar productos de limpieza para evitar daños personales o en el producto.

General:

• Prepare una solución limpiadora de 3-4 cucharadas de bicarbonato de sodio mezclado con agua tibia. Humedezca una esponja o un paño suave con la solución y limpie la bodega.
• Aclare el aparato con agua tibia y séquelo con un paño suave.
• No utilice productos químicos, abrasivos, amoniaco, blanqueadores con cloro, detergentes concentrados, disolventes o estropajos de metal. ALGUNAS de estas sustancias químicas podrían disolver, dañar o decolorar la bodega.

Juntas de la puerta: • Limpie las juntas de la puerta cada tres meses de acuerdo con las instrucciones generales. Las juntas deben mantenerse limpias y flexibles para que la puerta se cierre correctamente.

- Puede aplicar un poco de vaselina en las bisagras de las juntas para mantener la flexibilidad de éstas y asegurarse de que las puertas se cierren correctamente.

Botellero: Si el botellero se mancha con gotas de vino o agua, utilice papel de lija de 300-400 para pulirlo. Después, utilice un trapo suave para limpiar el serrín. No utilice una toalla o un trapo suave con agua.

Cortes en el suministro eléctrico

- De forma ocasional, pueden producirse cortes en el suministro eléctrico debido a tormentas eléctricas o a otras causas. En ese caso, debe retirar el cable de alimentación de la toma de corriente. Una vez que se restablezca el suministro, vuelva a conectar el cable de alimentación a la toma de corriente.

Cuidado durante las vacaciones y traslados

• En caso de no usar el aparato durante un tiempo prolongado, desconecte y limpie la bodega y las juntas de la puerta tal como se indica en la sección"Limpieza general". Deje las puertas abiertas a fin de permitir la circulación de aire.
• Cuando vaya a mover el aparato, transpórtelo siempre en posición vertical. Si lo transporta en posición horizontal podría provocar daños en el sistema de cierre.

Nota: una vez trasladado el aparato, espere 24 horas antes de volver a conectarlo.

La bodega no funciona:

• Compruebe si el aparato se encuentra enchufado.
• Examine el disyuntor para comprobar si hay suministro en la toma de corriente.

La temperatura del vino es demasiado alta:

• Reduzca la frecuencia de apertura de las puertas.
• Espere a que el vino que acaba de almacenar alcance la temperatura deseada.
• Compruebe que las juntas de la puerta cierran correctamente.
• Limpie el condensador.
• Disminuya la temperatura de la bodega.

La temperatura del vino es demasiado baja:

- Aumente la temperatura de la bodega.

La bodega se pone en marcha con demasiada frecuencia:

• La bodega siempre intenta mantener la temperatura óptima, por lo que es normal que esto suceda durante periodos de altas temperaturas o humedad.
• También puede deberse a la frecuencia o a la duración de la apertura de las puertas.
• Limpie el condensador.
• Compruebe que las juntas de la puerta cierran correctamente.
• Compruebe que las puertas están completamente cerradas.

Se acumula humedad en el interior o en el exterior de la bodega:

• Es normal en periodos de alta humedad.
• Reduzca la frecuencia de apertura de las puertas y no las mantenga abiertas durante mucho tiempo.
• Compruebe que las juntas de la puerta cierran correctamente.

Las puertas de la bodega no se cierran correctamente:

• Nivele la bodega.
• Compruebe si la puerta está bloqueada, por ejemplo, por alguna botella de vino o un estante.

No deseche aparatos los eléctricos como si se tratara de basura urbana no clasificable, utilice las instalaciones correspondientes de reciclaje. Póngase en contacto con la administración local para obtener información relacionada con el sistema de recogida de material para reciclaje. Si los aparatos eléctricos se desechan en vertederos o basureros normales, las sustancias peligrosas que contienen pueden filtrarse a las aguas subterráneas y llegar así hasta la cadena alimenticia, con el consiguiente daño para la salud de la población. Si desea sustituir su aparato antiguo por otro nuevo, el comerciante que se lo vendió está obligado por ley a recogerlo para su posterior reciclaje y sin coste alguno para el usuario.

Datos técnicos

Modelo	Tipo de clima	Tipo de resistencia a descargas eléctricas	Capacidad disponible (I)	Voltaje nominal (V)	Frecuencia nominal (Hz)	Potencia de entrada (W)
WS50GDBI N~ST | 106 220~240 50			80
WS92GDBIN~ST | 206 220~240 50			85
WS136GDBI	SN~ST	I	306	220~240	50	75
WS151GDBI	SN~ST	I	356	220~240	50	85

ES

Intervalo de temperaturas (°C)	Refrigerante (R600a) (g)	Modo de conexión del cable de alimentación	Peso (kg)	Ruido (nivel de potencia acústica) dB (A)	Dimensiones totales (profundidad × anchura × altura) (mm)
5~20	22	Y	55	39	695×595×820
5~20	32	Y	76	39	695×595×1.265
5~20	50	Y	86	39	695×595×1.655
5~20	55	Y	92	39	695×595×1.850

Comentarios:
1. De acuerdo con las normas internacionales, si el clima es de tipo SN\~ST, la temperatura ambiente para el uso de la bodega de vinos oscila entre 10 °C y 38 °C.
2. El valor de "Ruido (nivel de potencia acústica)" indicado en los datos técnicos se refiere a una situación en la que se configura una cámara semianecoica según se especifica en las normas nacionales; en el caso de una bodega de vino vacía, se coloca una almohadilla de goma elástica con un espesor de 5 mm a 6 mm en el interior. Puede funcionar durante al menos 30 minutos tras cerrar la puerta. Se llevará a cabo una prueba tras funcionar de forma estable (excepto en el encendido y apagado). El ruido a tierra se comprueba a 1 m de las superficies delantera, trasera, izquierda y derecha de la bodega de vinos, respectivamente. Durante el uso, es normal que el ruido real sea diferente del indicado, debido a los efectos del tipo de vino almacenado en la bodega, el ruido ambiente, la apertura y cierre de la puerta, el encendido y apagado del compresor, etc.
3. La secuencia de implementación de las normas de la empresa para esta serie de aparatos es: Q/0212BGC 007-2012

Lista del paquete

Este aparato se está desarrollando continuamente. Nos reservamos el derecho a cambiar los componentes de la bodega sin previo aviso.

NombreCantidadModelo de producto	Manual del usuario	Kit de información	Estante superior oblicuo para el vino (opcional)	Estante de madera pequeño	Estante de madera	Pasador	Llave
WS50GDBI 1 1 0 1	1 1 2
WS92GDBI 1 1 1 1	3 1 2
WS136GDBI 1 1 1	1 5 1 2
WS151GDBI 1 1 1	0 6 1 2
