Type product	LED-zonnelamp met bewegingsmelder
Merk	Brennenstuhl
Model	SOL SV0805 P1
Categorie	Buitenverlichting
Beschermingsgraad	IP44
Omgevingstemperatuur	-15 °C tot +45 °C
Bewakingshoek	180° horizontaal
Detectiebereik	max. 10 meter
Instelbare verlichtingsduur	10 seconden tot 1 minuut
Reactiegevoeligheid	instelbaar (dag tot nacht)
Accutype	3 x 1,2 V / 2200 mAh Ni-MH oplaadbaar
Zonnepaneel	190 x 115 mm
Voeding	Zonne-energie
Werking	Automatisch via bewegingsmelder
Eerste lading	Tot 4 dagen met schakelaar op OFF
Materiaal	Kunststof en metaal
Onderhoud	Reinig de bewegingsmelder en het zonnepaneel met een vochtige doek; gebruik geen chemicaliën
Veiligheid	Gebruik alleen het meegeleverde zonnepaneel; niet gebruiken bij beschadigde kabel; let op de polariteit van de accu's
Reserveonderdelen	Ni-MH 1,2 V AA accu's (3x)
Repareerbaarheid	Vervangen van accu's mogelijk
Opslagtemperatuur	Blootstelling aan zonlicht of omgevingslicht om de lading te behouden
Veelvoorkomende storingen	Lamp gaat niet aan: controleer schakelaar, LUX-instelling, oriëntatie van de bewegingsmelder, lading

Veelgestelde vragen - SOL SV0805 P1 BRENNENSTUHL

Hoe laad ik de lamp voor het eerst op?

Sluit voor het eerste gebruik de kabel van het zonnepaneel aan op de hoofdeenheid en zet de schakelaar op OFF. Plaats het zonnepaneel in de volle zon. Het opladen kan tot 4 dagen duren, afhankelijk van de weersomstandigheden.

De lamp gaat niet aan, wat moet ik doen?

Controleer of de schakelaar op ON staat. Zorg ervoor dat de LUX-regelaar niet te ver naar de nachtstand (€) is ingesteld. Controleer of de bewegingsmelder correct is gericht en of de accu voldoende is opgeladen (laad 3-4 dagen met schakelaar op OFF).

Wat is het bereik van de bewegingsmelder?

De melder heeft een maximaal bereik van 10 meter en een bewakingshoek van 180° horizontaal.

Hoe stel ik de verlichtingsduur in?

Gebruik de TIME-regelaar onder de melder. Draai naar (+) om de duur te verlengen (tot 1 minuut) of naar (-) om te verkorten (minimum 10 seconden). De duur wordt opnieuw ingesteld bij elke nieuwe detectie.

Hoe stel ik de reactiegevoeligheid (LUX) in?

Met de LUX-regelaar kiest u de omgevingshelderheid waarbij de lamp inschakelt. In de stand (€) (nacht) gaat de lamp alleen aan in het donker. In de stand (€) (helder) gaat hij ook overdag aan. Stel naar wens in.

De lamp gaat overdag aan, waarom?

Dit betekent dat de LUX-regelaar te ver naar de heldere stand is ingesteld. Draai hem naar de nachtstand (€) zodat hij alleen bij zonsondergang inschakelt.

Kan ik de batterijen zelf vervangen?

Ja. Zet de schakelaar op OFF en koppel het zonnepaneel los. Open de behuizing, verwijder de oude accu's en plaats nieuwe van het type Ni-MH 1,2 V AA (3x). Let op de polariteit.

Waar moet ik het zonnepaneel installeren?

Plaats het zonnepaneel op een plek die zoveel mogelijk direct zonlicht ontvangt, idealiter op het zuiden gericht met een hellingshoek van 30° tot 40°. Vermijd schaduw.

Hoe reinig ik de lamp?

Reinig de bewegingsmelder en het zonnepaneel met een vochtige doek. Gebruik nooit chemische of schurende middelen, omdat deze het apparaat kunnen beschadigen.

Wat moet ik doen als ik de lamp langdurig opberg?

Zet de schakelaar op OFF. Bewaar het geheel op een plaats die dagelijks licht ontvangt (zonlicht of omgevingslicht) om de lading te behouden. Laad elke vier maanden volledig op.

GEBRUIKSAANWIJZING SOL SV0805 P1 BRENNENSTUHL

Hartelijk dank voor de aankoop van dit product.

Maak eerst kennis met het product voordat u het in gebruik neemt. Lees hierbij de volgende bedieningshandleiding en veiligheidsvoorschriften zorgvuldig door. Gebruik het apparaat alleen volgens de beschrijving en voor de aangegeven gebruiksmogelijkheden.

Bewaar deze handleiding. Overhandig alle documenten als u deze doorgeeft aan derden.

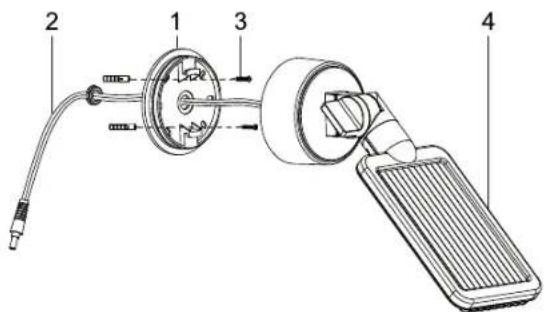

ONDERDELENLIJST

1 Houder zonnepaneel
2 Aansluitkabel zonnepaneel
3 Montageschroeven voor zonnemodule, hoofdeenhei (5x)
4 Zonnemodule
5 Hoofdeenheid
6 LED-eenheid
7 Bewegingsmelder
8 ON/OFF-schakelaar
9 Regelaar brandduur
10 Regelaar reactiegevoeligheid

Voordat u de zonnelamp in gebruik neemt, moet deze eerst via de zonnemodule worden opgeladen.

Sluit de kabel van de zonnemodule op de hoofdeenheid aan. De ON/OFF-schakelaar moet op OFF zijn ingesteld. Plaats de zonnemodule op een plek waar deze zo lang mogelijk door direct zonlicht wordt bestraald. Neem in de volgende paragraaf de aanwijzingen voor geschikte montageplaatsen in acht.

Afhankelijk van jaargetijde, weersomstandigheden en positie van de zonnemodule kan het opladen maximaal 4 dagen duren voordat de lamp in gebruik kan worden genomen.

GESCHIKTE MONTAGEPLAATSEN VOOR ZONNELAMP EN ZONNEMODULE

Hoofdeenheid:

Deze hoofdeenheid bevat de lamp, de bewegingsmelder en de accu. Houd er rekening dat bij het monteren van de hoofdeenheid het detectiegebied max 180° bedraagt, bij een reikwijdte van max. 10 meter.

Voor montage op een stabiele ondergrond, zoals bijv. metselwerk, heeft in het pakket meegeleverde schroeven (nr. 3 van de onderdelenlijst) nodig. Afhankelijk van de ondergrond moeten geschikte schroeven en pluggen worden gebruikt.

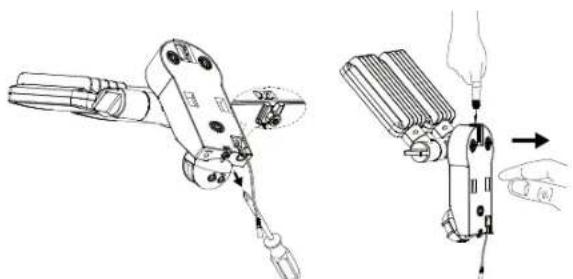

Montage:

• Verwijder de schroeven (afb. 1) van de wandhouder
• Druk op de ontgrendelingsknop aan de bovenzijde (afb. 2) en open de behuizing door aan de wandhouder te trekken
• Let op dat bij het boren van montagegaten in de muur, ofwel bij het vastschroeven, geen aanwezige kabels of leidingen worden beschadigd

De zonnemodule is de hoofdstroomvoorziening van de zonne-lamp. Deze zet zonlicht om in stroom en laadt de accu op. Merk op dat bij de montage van de zonnemodule de zonnecel-len zo veel mogelijk DIRECT ZONLICHT nodig hebben. Hoe langer de zonnecellen aan direct zonlicht worden blootgesteld, des te langer kan de lamp worden gebruikt. De zonnemodule moet bij voorkeur naar het zuiden zijn gericht, om optimaal van de zonnestraling gebruik te kunnen maken. Vermijd elke vorm van schaduw. Voor Midden-Europa wordt een hellings-graad van ca. 30° tot 40° aanbevolen. Gebruik de in het pakket meegeleverde schroeven (nr. 3 van de onderdelenlijst).

Afhankelijk van de ondergrond moeten geschikte schroeven en pluggen worden gebruikt.

Leg nu de kabel van de zonnecellen naar de hoofdeenheid en sluit de kabel van de hoofdeenheid en de zonnecellen met behulp van de stekker en het stopcontact op elkaar aan.

Na de succesvolle installatie van de zonnelamp kunt u het apparaat met weinig, eenvoudige stappen instellen.

Belangrijk:

Zorg ervoor dat de zonnelamp, zoals beschreven in de paragraaf „Eerste keer opladen van de zonnelamp“, is opgeladen voordat de lamp wordt ingeschakeld.

Op de hoofdeenheid bevindt zich een schakelaar met twee instelmogelijkheden:

ON: Instelling voor werking met bewegingsmelder.

OFF: Schakelt de functie van de bewegingsmelder/LED-lamp uit. Instelling voor het opladen.

De bewegingsmelder instellen

Stel na een succesvolle eerste oplading de schakelaar in op de positie ON. Positioneer de bewegingsmelder in de richting van waaruit u beweging wilt detecteren. Stel de ①-regelaar aan de achterzijde van de bewegingsmelder in op „minimum“ (-) en de LUX-regelaar op de positie „helder“ (○). Test het detectiegebied door langzaam om het te detecteren gebied te lopen. Als de zonnelamp niet naar wens inschakelt, moet de positie van de bewegingsmelder worden aangepast.

Op de bewegingsmelder bevinden zich twee regelaars:

(TIME) = brandduur: U kunt de tijd dat de lamp ingeschakeld blijft nadat de beweging werd gedetecteerd, binnen een tijdsduur van ca. 10 seconden en 1 minuut instellen. Draai de TIME-

regelaar in de richting (+) om de brandduur te verhogen ofwel in de richting (-) om de brandduur te verlagen.

Let op: De ingestelde tijdsduur begint na het in werking stellen van de bewegingsmelder. Bij elk volgende detectie van een beweging begint de ingestelde tijdsduur weer van voren af aan.

/(LUX) = reactiegevoeligheid: Met de LUX-regelaar kan de helderheid van de omgeving worden ingesteld, waarbij de bewegingen worden opgenomen. Daarmee wordt voorkomen dat de lamp bij daglicht gaat branden. In de positie (☐) wordt de lamp dag en nacht ingeschakeld, terwijl de lamp in de positie (☐) alleen 's nachts wordt ingeschakeld. U kunt de gewenste lichtsterkte, waarbij de eenheid uw bewegingen opneemt, met de LUX-regelaar instellen.

DE ACU VERVANGEN

Let op: Wanneer u de accu vervangt, moet de schakelaar op de lichtenheid op ON staan en moet de stekker van de zonnemodule zijn losgekoppeld van de eenheid. Bij het vervangen van de accu opent u de behuizing van de eenheid volgens de paragraaf „Hoofdeenheid“, zoals beschreven in afb. 1 en 2. Verwijder de accu uit de houder en vervang de accu voor een nieuwe accu. Indien mogelijk laadt u de accu van te voren op met een in de handel verkrijgbare oplader voor 1,2 V AA Ni-MH-accu's. Is opladen met een oplader niet mogelijk, volg dan de paragraaf „EERSTE KEER OPLADEN VAN DE ZONNELAMP“. Zet het apparaat in omgekeerde volgorde weer in elkaar.

Let op: Bij het plaatsen van de accu moet perse de juiste polariteit in acht worden genomen. Het apparaat en de accu kunnen bij onjuiste poolaansluiting schade oplopen.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

1. Gebruik alleen de meegeleverde zonnemodule. Het gebruik van een andere zonnemodule kan letsel veroorzaken of tot beschadiging van de lamp leiden en de garantie doen vervallen.

2. Leg de kabel zo neer, dat het goed bevestigd is en geen gevaar (bijv. struikelgevaar) oplevert. Staak het gebruik van de zonnelamp wanneer de kabel beschadigd of defect is.

REINIGEN

Houd de bewegingsmelder vrij van stof en afzettingen door deze regelmatig af te nemen met een vochtige doek. Gebruik geen chemicaliën of schuurmiddelen voor het reinigen van het apparaat. Zorg ervoor dat de zonnemodule te allen tijde vrij is van vuil en afzettingen. Een vervuilde zonnecel kan de accu niet volledig opladen. Dit kan tot vroegtijdige slijtage van de accu en tot onbetrouwbare werking van het apparaat leiden.

BEWAREN

Volg deze stappen als u uw lamp meer dan twee of drie dagen in huis wilt opbergen zonder dat de batterij schade oploopt:

1. Stel de schakelaar in op de OFF-positie.
2. Bewaar de lamp en de zonnemodule daar waar u dagelijks zonlicht of kamerlicht opvangt. De accu heeft licht nodig om de lading tijdens de opslag te behouden.
3. Tijdens langere opslag moet de eenheid elke vier maanden volledig worden opgeladen. Om het vermogen van de accu te behouden moet deze niet voor langere tijd worden opgeslagen.

STORINGEN

(STORING/OORZAAK → OPLOSSING)

Lamp schakelt niet in bij bewegingen binnen het bewakingsgebied.

Mogelijke oplossingen:

Let op dat:

• De schakelaar in de positie „ON“ staat.
• De LUX-regelaar niet te ver in de richting ( ℃) staat ingesteld.
• De bewegingsmelder zodanig is ingesteld, dat bewegingen kunnen worden geregistreerd.
• De zonnecel zo gepositioneerd is, dat deze overdag zoveel mogelijk zonlicht opvangt.
• De lading van de accu niet te weinig is (gedurende 3-4 zonnedagen opladen, met schakelaar op OFF).

Lamp schakelt gedurende de dag in.

Mogelijke oplossingen:

Let op dat de LUX-regelaar niet te ver in richting ( ^N_10 ) staat ingesteld.

Raadpleeg voor meer informatie Service/FAQs op onze homepage www.brennenstuhl.com.

Brandduur: instelbaar van ca. 10 seconden tot 1 minuut

Detectiehoek: 180° horizontaal

Reikwijdte: max. 10 meter

Reactiegevoeligheid: instelbaar van daglicht tot nacht

Omgevingstemperatuur: -15 °C - +45 °C

VERWIJDERING

Elektrische apparaten milieuvriendelijk vernietigen! Elektrische apparaten behoren niet bij het huisvuil.

Volgens Europese richtlijn 2012/19/EU voor elektrische en elektronische apparaten moeten gebruikte elektrische apparaten gescheiden worden ingezameld en op milieuvriendelijke wijze worden afgevoerd. Voor mogelijkheden over vernietiging van afgedankte apparaten kunt u informeren bij uw gemeente of stadsbestuur.

Milieuschade door onjuist weggooien van de batterijen en accu's!

Batterijen en accu's behoren niet bij het huisvuil. Ze kunnen giftige zware metalen bevatten en moeten als chemisch afval worden behandeld. Lever daarom uw gebruikte batterijen in bij een gemeentelijk inzamelpunt.
