| Vrsta izdelka | Solarna LED luč z detektorjem gibanja |
| Znamka | Brennenstuhl |
| Model | SOL SV0805 P1 |
| Kategorija | Zunanja razsvetljava |
| Stopnja zaščite | IP44 |
| Temperatura okolice | -15 °C do +45 °C |
| Kot nadzora | 180° vodoravno |
| Doseg detektorja | max. 10 metrov |
| Nastavljiv čas osvetlitve | 10 sekund do 1 minute |
| Občutljivost odziva | nastavljiva (dan do noč) |
| Vrsta akumulatorja | 3 x 1,2 V / 2200 mAh Ni-MH polnilne |
| Solarni modul | 190 x 115 mm |
| Napajanje | Sončna energija |
| Delovanje | Samodejno prek detektorja gibanja |
| Prvo polnjenje | Do 4 dni s stikalom na OFF |
| Material | Plastika in kovina |
| Vzdrževanje | Očistite detektor in solarni modul z vlažno krpo; ne uporabljajte kemikalij |
| Varnost | Uporabljajte samo priloženi solarni modul; ne uporabljajte, če je kabel poškodovan; upoštevajte polarnost akumulatorjev |
| Nadomestni deli | Ni-MH 1,2 V AA (3x) akumulatorji |
| Možnost popravila | Zamenjava akumulatorjev je možna |
| Temperatura shranjevanja | Izpostavitev sončni ali okoliški svetlobi za ohranjanje napolnjenosti |
| Pogoste okvare | Luč ne sveti: preverite stikalo, nastavitev LUX, usmerjenost detektorja, napolnjenost |
Pogosto zastavljena vprašanja - SOL SV0805 P1 BRENNENSTUHL
Vprašanja uporabnikov o SOL SV0805 P1 BRENNENSTUHL
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Osvetlitev v formatu PDF brezplačno! Poiščite svoja navodila SOL SV0805 P1 - BRENNENSTUHL in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. SOL SV0805 P1 znamke BRENNENSTUHL.
NAVODILA ZA UPORABO SOL SV0805 P1 BRENNENSTUHL
Zahvaljujemo se Vam, da ste se odločili za nakup tega izdelka.
Pred prvim zagonom se najprej seznanite z izdelkom. V ta namen skrbno preberite naslednja navodila za uporabo in varnostne napotke Napravo uporabljajte samo na opisan način in za navedena področja uporabe.
Navodila za uporabo je potrebno shraniti. Pri predaji izdelka tretjim osebam priložite zraven vse dokumente.
SEZNAM DELOV
1 Nosilec solarnega panela
2 Povezovalni kabel solarnega panela
3 Montažni vijaki za solarni modul in glavne enote (5x)
4 Solarni modul
5 Glavna enota
6 LED enota
7 Detektor gibanja
8 Stikalo ON / OFF
9 Regulator trajanja osvetlitve
10 Regulator odzivnosti
Pred prvo uporabo solarne svetilke jo je potrebno najprej napolniti preko solarnega modula.
Kabel solarnega modula povežite z glavno enoto.
Stikalo ON / OFF na glavni enoti mora biti nastavljeno na pozicijo OFF. Solarni modul postavite na mesto, kjer ga bo sončna svetloba najlažje obsevala. Prosimo, upoštevajte tudi napotke glede ustreznih mest za montažo v naslednjem odstavku.
Pred prvo uporabo svetilke lahko traja polnjenje solarnega modula tudi do 4 dni, odvisno od letnega časa, vremenskih razmer in kraja namestitve.
PRIMERNA MESTA MONTAŽE ZA SOLARNO SVETILKO IN SOLARNI MODUL
Glavna enota:
Glavna enota vsebuje svetilko, detektor gibanja in akumulator. Prosimo, da pri montaži glavne enote upoštevate, da področje nadzora detektorja gibanja obsega glede na višino montaže maks. 180° pri dosegu maks. 10 metrov.
Za montažo na stabilni podlagi, npr. na zidu uporabite v paketu priložene vijake (poz. 3 na seznamu delov). Odvisno od podlage je potrebno uporabiti ustrezne vijake in zidne vložke.

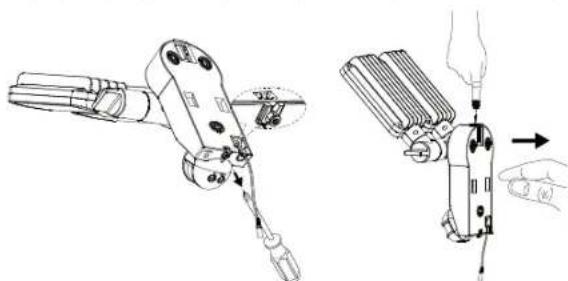

Montaža:
- Odvijte vijak (slika 1) na zidnem držalu
- Pritisnite gumb za odklepanje na zgornji strani (slika 2) in odprite ohišje, tako da povlečete za jeziček zidnega držala
- Bodite pozorni na to, da pri vrtanju lukenj za montažo v zidu oz. pri privitju vijakov ne poškodujete obstoječih kablov ali napeljav

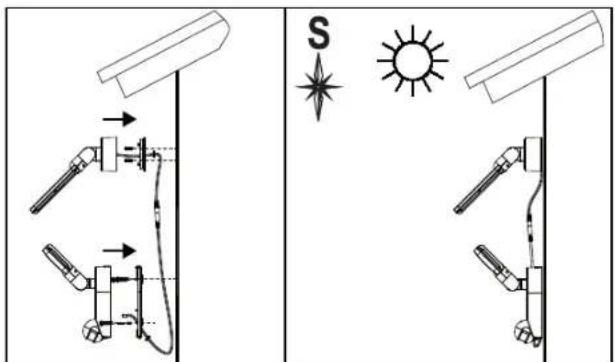

Solarni modul je glavni vir električnega toka za solarno svetilko. Sončno svetlobo spreminja v elektriko in na ta način polni akumulator. Prosimo, da pri montaži solarnega modula upoštevate, da potrebuje solarna celica čim bolj DIREKTNO SONČNO SVETLOBO. Kolikor dalje je sončna celica izpostavljena direktni sončni svetlobi, toliko dalj časa je možno svetilko uporabljati. Solarni modul naj bo po možnosti obrnjen proti jugu, da tako dosežete direktno sevanje sonca. Preprečite kakršenkoli nastanek sence. V Srednji Evropi priporočamo kot nagiba od 30° do 40°. Da bi solarni modul lahko montirali na trdno podlago npr. na zid, uporabite v paketu priložene vijake (pozicija 3 na seznamu delov). Odvisno od podlage je potrebno uporabiti ustrezne vijake in zidne vložke.
Sedaj položite kabel od solarne celice do glavne enote in s pomočjo vtiča in vtičnice povežite kabel glavne enote in solarne celice.
Po uspešni inštalaciji solarne svetilke lahko napravo nastavite v samo nekaj enostavnih korakih.
Pomembno
Pred vklopom svetilke zagotovite, da je svetilka napolnjena tako, kot je opisano v poglavju „Prvo polnjenje solarne svetilke“.
Na glavni enoti se nahaja stikalo z dvema možnostma nastavitve: ON: Pozicija za obratovanje z detektorjem gibanja.
OFF: Izklop funkcije detektorja gibanja / LED svetilke. To je pozicija za polnjenje.
Nastavljanje detektorja gibanja
Po opravljenem osnovnem polnjenju nastavite stikalo na pozicijo ON. Detektor gibanja usmerite v smeri, v kateri naj detektor zaznava gibanje. Regulator 📋-na hrbtni strani detektorja gibanja nastavite na „Minimum“ (-) in regulator LUX nastavite na pozicijo „svetlo“ ⚙). Območje zaznave testirajte tako, da greste počasi preko območja, kjer je potrebna zaznava. Če se solarna svetilka ne vklopi tako, kot je želeno, je potrebno prilagoditi smer detektorja gibanja.
Na detektorju gibanja se nahajata dva regulatorja:
(STIME) = trajanje osvetlitve: čas, ko ostane svetilka po zaznavi gibanja vklopljena, lahko nastavite na cca. 10 sekund do 1 minute. Regulator TIME zavrtite v smeri (+), da čas trajanja osvetlitve zvišate oz. v smeri (-), da čas trajanja osvetlitve zmanjšate.
Pozor: Nastavljeno obdobje se prične po sprožitvi detektorja gibanja. Z vsakim naslednjim zaznavanjem gibanja prične ta čas ponovno teči od začetka.
♣/♣(LUX) = Odzivnost: z regulatorjem LUX je možno nastaviti svetlost okolja, ob kateri se svetilka vklopi. Tako preprečimo, da bi se svetilka vklopi pri dnevni svetlobi. Na poziciji (♣) se svetilka vklaplja podnevi in ponoči, medtem ko se na poziciji (♣) vklaplja samo ponoči. Želeno moč osvetlitve, kadar se naj svetilka vklopi, lahko nastavljate z regulatorjem LUX.
ZAMENJAVA BATERIJ
Pozor: Ob zamenjavi baterij mora biti stikalo svetilne enote nastavljeno na OFF in vtič solarnega modula mora biti izklopljen iz glavne enote. Za zamenjavo baterij odprite ohišje glavne enote, kot je opisano v odseku „Glavna enota“ v sliki 1 in 2. Baterije odstranite iz držala in vstavite nove baterije. Če je možno baterije najprej napolnite z običajnim polnilcem za baterije vrste 1,2 V AA Ni-MH. Če polnjenje s polnilcem za baterije ni možno, potem upoštevajte odsek „PRVO POLNJENJE SOLARNE SVETILKE“. Napravo ponovno sestavite v obratnem vrstnem redu.
Pozor: Pri vlaganju baterij obvezno upoštevajte ustrezno polarnost. Naprava in baterije se lahko v primeru napačne polarnosti poškodujejo.
SPLOŠNI VARNOSTNI NAPOTKI
- Ne uporabljajte nobenega drugega solarnega modula, kot le tega, ki je dobavljen zraven. Uporaba drugega solarnega modula lahko pripelje do poškodb ali okvare svetilke, s čimer ugasne tudi garancija.
- Kabel položite tako, da je trdno pritrjen in ne predstavlja nikakršne nevarnosti (npr. nevarnost, da se spotaknete). Če je kabel poškodovan ali okvarjen potem solarne svetilke ne uporabljajte naprej.
ČIŠČENJE
Na detektorjih gibanja ne sme biti prahu ali drugih ostankov, zato jih morate občasno obrisati z vlažno krpo. Za čiščenje naprave ne uporabljajte kemikalij ali sredstev za drgnjenje. Poleg tega zagotovite, da solarni modul ni umazan in da na njem ni nikakršnih drugih ostankov. Umazana solarna celica ne more v celoti napolniti akumulatorja. To lahko pripelje do predčasnega zastaranja akumulatorja in do nezanesljivega delovanja naprave.
SKLADIŠČENJE
Če želite vašo svetilko skladiščiti dva ali več dni v hiši, potem sledite tem korakom, da tako preprečite škodo na bateriji:
- Stikalo nastavite na pozicijo OFF.
- Svetilko in solarni modul skladiščite tam, kjer lahko dnevno sprejmeta sončno svetlobo ali osvetlitev prostora. Akumulator potrebuje svetlobo, da lahko vzdržuje polnjenje v času skladiščenja.
- V času daljšega skladiščenja je potrebno enoto polno napolniti vsake štiri mesece. Da bi obdržali popolno zmogljivost, svetilke ne skladiščite v daljših časovnih obdobjih.
MOTNJE OBRATOVANJA
Svetilka se pri premikih na področju nadzora ne vklopi.
Možne rešitve:
Zagotovite, da:
- je stikalo nastavljeno na pozicijo „ON"
- regulator LUX ni nastavljen preveč v smeri ( ©).
- je detektor gibanja nastavljen tako, da je možno zajeti gibanje.
- je solarna celica tako usmerjena, da čez dan prejema čim več direktne sončne svetlobe.
- polnjenje akumulatorja ni prenizko (polniti 3-4 sončne dni, stikalo naj bo na poziciji OFF
Svetilka se podnevi vklopi.
Možne rešitve:
Zagotovite, da regulator LUX ni nastavljen preveč v smeri (2).
Za nadaljnje informacije vam priporočamo obisk odseka Service/FAQ's na naši spletni strani www.brennenstuhl.com.
TEHNIČNI PODATKI:
Akumulator:
SOL SV0805 P1 IP44, SOL LV0805 P1 IP44,
SOL SV0805 P2 IP44, SOL LV0805 P2 IP44:
3 x 1,2 V / 2200 mAh Ni-MH baterije za ponovno polnjenje
SOL SV1205 P2 IP44, SOL LV1205 P2 IP44:
3 x 1,2 V / 2500 mAh Ni-MH baterije za ponovno polnjenje
Solarni modul:
SOL SV0805 P1 IP44, SOL LV0805 P1 IP44:
190 x 115 mm
Odzivnost: nastavljivo od dnevne svetlobe do noči
Vrsta zaščite: IP44
Temperatura okolja: -15 °C - +45 °C
ODLAGANJE MED ODPADKE
Električne naprave je potrebno odložiti med odpadke na okolju prijazen način! Električne naprave na sodijo med gospodinjske odpadke.
V skladu z evropsko smernico 2012/19/EU o električnih in elektronskih napravah je potrebno odslužene električne naprave ločeno zbirati in jih odložiti za okolju primerno recikliranje. Več o možnostih odlaganja med odslužene naprave lahko izveste pri občinski ali mestni upravi.
Zaradi napačnega odlaganja baterij in akumulatorjev lahko nastane okoljska škoda!
Baterije in akumulatorji ne sodijo med gospodinjske odpadke Vsebujejo lahko težke strupene kovine in sodijo med posebne odpadke. Zaradi tega oddajte odslužene baterije pri komunalnem zbirnem mestu.
