Toote tüüp	Päikeseenergia LED-lamp liikumisanduriga
Bränd	Brennenstuhl
Mudel	SOL SV0805 P1
Kategooria	Välisvalgustus
Kaitsetase	IP44
Ümbritsev temperatuur	-15 °C kuni +45 °C
Jälgimisnurk	180° horisontaalne
Anduri ulatus	max. 10 meetrit
Reguleeritav valgustuse kestus	10 sekundit kuni 1 minut
Reageerimistundlikkus	reguleeritav (päev kuni öö)
Aku tüüp	3 x 1.2 V / 2200 mAh Ni-MH laetavad
Päikesepaneel	190 x 115 mm
Toiteallikas	Päikeseenergia
Töörežiim	Automaatne liikumisanduri abil
Esimene laadimine	Kuni 4 päeva lüliti asendis OFF
Materjal	Plastik ja metall
Hooldus	Puhasta andurit ja päikesepaneeli niiske lapiga; ära kasuta kemikaale
Ohutus	Kasuta ainult kaasasolevat päikesemoodulit; ära kasuta, kui kaabel on kahjustatud; järgi akude polaarsust
Varuosad	Ni-MH 1.2 V AA akud (3x)
Remonditavus	Akude vahetamine võimalik
Ladustamistemperatuur	Päikesevalguse või ümbritseva valguse käes hoidmine, et säilitada laadung
Levinud rikked	Lamp ei sütti: kontrolli lülitit, LUX seadet, anduri suunda, laadimist

Korduma kippuvad küsimused - SOL SV0805 P1 BRENNENSTUHL

Kuidas laadida lampi esmakordselt?

Enne esmakordset kasutamist ühendage päikesemooduli kaabel põhiseadmega ja seadke lüliti asendisse OFF. Asetage päikesemoodul otsese päikesevalguse kätte. Laadimine võib kesta kuni 4 päeva sõltuvalt ilmastikutingimustest.

Lamp ei sütti, mida teha?

Kontrollige, et lüliti on asendis ON. Veenduge, et LUX regulaator pole liiga palju ööasendisse (€) keeratud. Kontrollige, et liikumisandur on õigesti suunatud ja aku on piisavalt laetud (laadige 3-4 päeva lüliti asendis OFF).

Milline on liikumisanduri ulatus?

Anduri maksimaalne ulatus on 10 meetrit ja jälgimisnurk on horisontaalselt 180°.

Kuidas reguleerida valgustuse kestust?

Kasutage anduri all asuvat TIME regulaatorit. Keerake (+) suunas, et kestust pikendada (kuni 1 minut) või (-) suunas lühendada (minimaalselt 10 sekundit). Kestus lähtestub iga uue tuvastatud liikumise korral.

Kuidas reguleerida reageerimistundlikkust (LUX)?

LUX regulaator võimaldab valida ümbritseva valguse taseme, mis aktiveerib lambi. Asendis (€) (öö) süttib lamp ainult pimedas. Asendis (€) (hele) süttib see ka päeval. Reguleerige vastavalt vajadusele.

Lamp süttib päeva jooksul, miks?

See tähendab, et LUX regulaator on keeratud liiga palju heledasse suunda. Keerake seda ööasendi (€) poole, et lamp süttiks ainult pimeduse saabudes.

Kas ma saan patareid ise vahetada?

Jah. Seadke lüliti asendisse OFF ja ühendage päikesemoodul lahti. Avage korpus, eemaldage vanad akud ja sisestage uued Ni-MH 1.2 V AA tüüpi akud (3x). Järgige polaarsust.

Kuhu paigaldada päikesemoodul?

Asetage päikesemoodul kohta, mis saab maksimaalselt otsest päikesevalgust, ideaalselt lõuna suunas kaldenurgaga 30° kuni 40°. Vältige varju.

Kuidas lampi puhastada?

Puhastage liikumisandurit ja päikesemoodulit niiske lapiga. Ärge kunagi kasutage kemikaale ega abrasiivseid aineid, kuna need võivad seadet kahjustada.

Mida teha, kui hoian lampi pikka aega?

Seadke lüliti asendisse OFF. Hoidke seadet kohas, kus see saab iga päev valgust (päikese- või ümbritsev valgus), et säilitada laengut. Laadige täielikult iga nelja kuu tagant.

KASUTUSJUHEND SOL SV0805 P1 BRENNENSTUHL

Täname teid, et otsustasite selle toote kasuks.

Enne esmakordset kasutuselevõttu tutvuge tootega. Lugege järgnev kasutusjuhend ja ohutusnõuded tähelepanelikult läbi. Kasutage seadet ainult kirjeldatud viisil ning ettenähtud kasutusvaldkondades.

Hoidke see kasutusjuhend alles. Seadme edasiandmisel kolmandatele isikutele andke kaasa ka kogu dokumentatsioon.

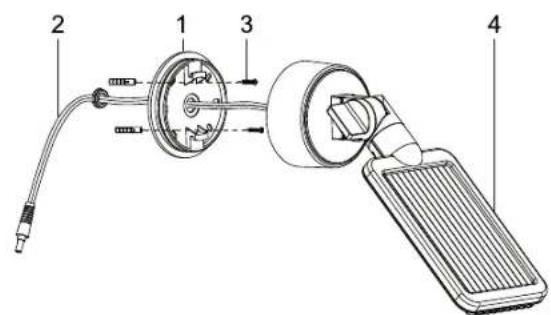

OSADE NIMEKIRI

1 Solaarpaneeli hoidik
2 Solaarpaneeli ühenduskaabel
3 Kruvid solaarmooduli paigaldamiseks ja põhimooduli paigaldamiseks (5x)
4 Solaarmoodul
5 Põhimoodul
6 LED-moodul
7 Liikumisandur
8 ON / OFF-lüliti
9 Põlemiskestvuse regulaator
10 Reageerimistundlikkuse regulaator

Enne solaarvalgusti kasutuselevõtmist tuleb seda esmalt solaarmooduli abil laadida.

Ühendage solaarmooduli kaabel põhimooduliga.

Põhimooduli ON / OFF-lüliti peab olema asendis OFF. Paigutage solaarmoodul kohta, kus see oleks võimalikult kaua otsese päikesevalguse käes. Palun pidage silmas ka järgmises lõigus toodud märkusi seoses sobivate paigalduskohtadega.

Olenevalt aastaajast, ilmastikust ja solaarmooduli positsioonist võib laadimine kesta kuni 4 päeva, enne kui valgusti saab kasutusele võtta.

SOBIVAD PAIGALDUSKOHAD SOLAARVALGUSTI JA SOLAARMOODULI JAOKS

Põhimoodul:

Põhimoodul sisaldab valgustit, liikumisandurit ja akut. Palun möelge põhimoodulit paigaldades sellele, et liikumisanduri poolt kontrollitav ala on olenevalt paigalduskõrgusest maks. 180° maks. 10 m tegevusulatuse juures.

Paigaldamiseks stabiilsele aluspõhjale, nt müüritisele, kasutage pakiga kaasasolevaid kruvisid (nr 3 osade nimekirjas).

Olenevalt alusest tuleb kasutada sobivaid tüübleid.

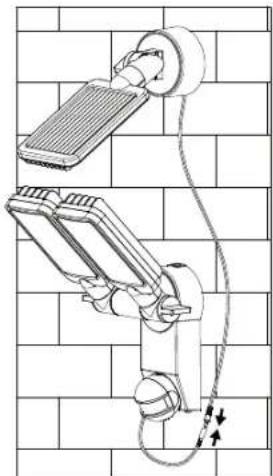

Paigaldamine:

• Keerake lahti seinale kinnitatava hoidiku kruvi (joonis 1)
• Vajutage ülemisel küljel olevat vabastusnuppu (joonis 2) ja avage korpus, tömmates seinale kinnitatava hoidiku lapatsist
• Jälgige, et seina paigalduseks auke puurides või kruvisid kinni keerates ei vigastataks olemasolevaid kaableid või juhtmeid

Solaarmoodul on solaarvalgusti põhiline vooluallikas. See muudab päikesevalguse vooluks ja laeb akut. Solaarmoodulit paigaldades pidage palun meeles, et solaarelement vajab võimalikult OTSEST PÄIKESEVALGUST. Mida kauem langeb solaarelemendile otsene päikesevalgus, seda kauem võib valgusti töötada. Otsese päikesevalguse huvides peaks solaarmoodul olema võimaluse korral suunatud lõunasse. Vältige igasugust varju. Kesk-Euroopas soovitatakse kaldenurka u. 30° kuni 40°. Kasutage nelja pakiga kaasas olevaid kruvisid (nr 3 osade nime - kirjas), et paigaldada solaarmoodul kindlale pinnale, nt müüritisele. Olenevalt alusest tuleb kasutada sobivaid tüübleid.

Paigaldage nüüd kaabel solaarelemendist põhimoodulini ning ühendage põhimooduli ja solaarelemendi kaabel pistmiku abil omavahel.

Enne solaarvalgusti sisselülitamist veenduge, et seda on laetud viilsil, mida kirjeldatakse osas „Solaarvalgusti esmakordne laadimine“.

Põhimoodulil lüliti, millel on kaks asendit:

ON: asend tööks koos liikumisanduriga.

OFF: lülitab liikumisanduri / LED-valgusti välja. Laadimisasend.

Llikumisanduri seadistamine

Pärast põhilaadimist seadke lüliti asendisse ON. Seadke liikumisandur suunda, kust tahate tuvastada liikumist. Seadke liikumisanduri tagaküljel olev -regulaator miinimumile (-) ja LUX-regulaator asendisse „valge“ (○). Tuvastamisala testimiseks tehke aeglaselt ring ümber kontrollitava ala. Kui solaarvalgusti ei lülitu soovitud viisil sisse, tuleb liikumisanduri suunatust reguleerida.

Liikumisanduril on kaks regulaatorit:

(TIME) = valgustuskestvus: Aega, mille vältel jääb valgusti pärast liikumise tuvastamist sisselülitatuks, saab reguleerida vahemikus u. 10 sekundit kuni 1 minut. Keerake TIME-regulaatorit suunas (+), et valgustuskestvust suurendada, või suunas (-), et valgustuskestvust vähendada.

Tähelepanu: Seadistatud aeg algab liikumisanduri vallandumisega. Pärast järgmise liikumise tuvastamist algab see aegu uuesti algusest peale.

©/©(LUX) = reageerimistundlikkus: LUX-regulaatoriga saab reguleerida ümbritseva keskkonna valgust, mille puhul lülitub seade sisse. Nii välditakse valgusti põlemist päevasel ajal. Asendis (©) lülitub seade sisse päeval ja öösel, asendis (©) ainult öösel. Soovitud valgustugevuse, mille juures moodul tööle rakendub, saab valida LUX-regulaatorist.

AKU VAHETAMINE

Tähelepanu: Aku vahetamise ajal peab valgusti lüliti olema asendis OFF ning solaarmooduli pistik olema põhimoodulist lahutatud. Akude vahetamiseks avage põhimooduli korpus nagu kirjeldatud osas „Põhimoodul“, joonis 1 ja 2. Eemaldage akud hoidikust ja vahetage uute vastu. Võimaluse korral laadige akusid eelnevalt tavalise 1,2 V AA Ni-MH akude laaduriga. Kui laaduriga laadimine ei ole võimalik, toimige viisil, mida kirjeldatakse osas „SOLAARVALGUSTI ESMAKORDNE LAADIMINE“.

Pange seade vastupidises järjekorras uuesti kokku.

Tähelepanu: Akusid paigaldades järgige kindlasti öiget polaarsust. Vale polaarsus vöib kahjustada seadet ja akusid.

ÜLDISED OHUTUSNÖUDED

1. Ärge kasutage muud solaarmoodulit kui juuresolev. Erineva solaarmooduli kasutamine võib valgustit vigastada või kahjustada ja toob kaasa garantii kustumise.

2. Paigaldage kaabel nii, et see oleks korralikult kinnitatud ning sellest ei lähtuks ohtu (nt komistamine). Kui kaabel on kahjustatud, löpetage solaarvalgusti kasutamine.

PUHASTAMINE

Hoidke liikumisandur puhas tolmust ja ladestustest. Selleks pühkige seda aeg-ajalt niiske lapiga. Ärge kasutage seadme puhastamiseks kemikaale ega küürimisvahendeid. Ühtlasi jälgige, et solaarmoodulil ei oleks kunagi mustust ja ladestusi. Must solaarelement ei suuda akut täis laadida. See võib põhjustada aku enneaegset vananemist ja häireid seadme töös.

LADUSTAMINE

Toimige vastavalt järgmistele soovitustele, kui soovite ladustada valgustit majas rohkem kui kaks-kolm päeva. Nii väldite patareide kahjustusi:

1. Seadke lüliti asendisse OFF.

2. Ladustage valgustit ja solaarmoodulit seal, kus neile langeks iga päev päikesevalgus või ruumi valgustus. Et ladustamise ajal säiliks aku laetus, on vaja valgust.

3. Pikema ladustamise ajal tuleb seade iga nelja kuu tagant täis laadida. Vältige ladustamist pikema aja jooksul, et säilitada maksimaalne töhusus.

TALITLUSHÄIRED

(HÄIRE / PÖHJUS → KÖRVALDAMINE)

Valgusti ei lülitu sisse, kui kontrollitavas alas esineb liikumine.

Võimalikud lahendused:

Veenduge, et

- lüliti on asendis ON

- LUX-regulaator ei ole liiga kaugel suunas ( © )

- liikumisandur on reguleeritud nii, et liikumisi oleks võimalik tuvastada

- solaarelement on suunatud nii, et sellele langeks päeval võimalikult palju otsest päikesevalgust - aku laetus ei oleks liiga madal (laetud 3-4 päikesepaistelise päeva jooksul, lüliti asendis OFF)

Valgusti lülitub päeva ajal sisse.

Võimalikud lahendused:

Veenduge, et LUX-regulaator ei ole liiga kaugel suunas (✗).

Lisainfo saamiseks soovitame tutvuda rubriigiga

Teenindus/KKK meie kodulehel www.brennenstuhl.com.

TEHNILISED ANDMED:

Aku:

SOL SV0805 P1 IP44, SOL LV0805 P1 IP44, SOL SV0805 P2 IP44, SOL LV0805 P2 IP44: 3 x 1,2 V / 2200 mAh Ni-MH laetavad patareid SOL SV1205 P2 IP44, SOL LV1205 P2 IP44: 3 x 1,2 V / 2500 mAh Ni-MH laetavad patareid

Solaarmoodul:

SOL SV0805 P1 IP44, SOL LV0805 P1 IP44: 190 x 115 mm SOL SV0805 P2 IP44, SOL LV0805 P2 IP44 SOL SV1205 P2 IP44, SOL LV1205 P2 IP44: 220 x 190 mm

LEDide arv:

SOL SV0805 P1 IP44, SOL LV0805 P1 IP44, SOL SV0805 P2 IP44, SOL LV0805 P2 IP44: 8 x 0,5 W SOL SV1205 P2 IP44, SOL LV1205 P2 IP44: 12 x 0,5 W

Valgustuskestvus: reguleeritav vahemikus u.

10 sekundit kuni 1 minut

Kontrollitav ala: 180° horisontaalselt

Tegevusulatus: maks. 10 m

Reageerimistundlikkus: reguleeritav päevavalgusest öiseni Kaitseklass: IP44

Töökeskkonna temperatuur: -15 °C - +45 °C

JÄÄTMEKÄITLUS

Körvaldage elektriseadmed keskkonnanõudeid järgides! Elektriseadmete koht el ole majapldamisprahl hulgas.

Vastavalt Euroopa direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta tuleb kasutuselt kõrvaldatud elektritööriistad koguda eraldi ja suunata keskkonnasõbralikku taaskasutusse. Kasutuselt kõrvaldatud seadme utiliseerimise võimaluste kohta saate teavet oma valla- või linnavalitsusest.

Patareide ja akude vale kõrvaldamine kahjustab keskkonda!

Patareide ja akude koht ei ole majapidamisprahi hulgas. Need võivad sisaldada mürgiseid raskemetalle ja tuleb kõrvaldada ohtlike jäätmetena. Seetõttu tuleb kasutuselt kõrvaldatud akud viia kogumispunkti.
