NAUDOJIMO INSTRUKCIJA SOL SV0805 P1 BRENNENSTUHL

Prieš pirmajj paleidimą susipažinkite su gaminiu. Tam atidžiai perskaitykite toliau pateikiamą naudojimo instrukciją ir saugos nuorodas. Prietaisą naudokite tik kaip aprašyta ir tik nurodytose naudojimo srityse.

Išsaugokite šią instrukciją. Perduodami prietaisą tretiesiems asmenims, kartu perduokite visus dokumentus.

DALIŲ SĄRAŠAS

1 Saulès skydelio laikiklis
2 Saulès skydelio jungiamasis kabelis
3 Saulės modulio montavimo varžtai ir pagrindinio bloko montavimo varžtai (5x)
4 Saulès modulis
5 Pagrindinis blokas
6 LED blokas
7 Judesio detektorius
8 ON / OFF jungiklis
9 Švietimo trukmės reguliatorius
10 Suveikties jautrumo reguliatorius

Prieš paleisdami saulės energijos šviestuvą, jį pirmiausia turite ikrauti saulės modulių.

Sujunkite saulès modulio kabelj su pagrindiniu bloku.

Pagrindinio bloko ON / OFF jungiklis turi būti nustatytas i padėtį OFF. įrenkite saulės modulį tokioje vietoje, kur jis būtų kiek galima ilgiau apšviečiamas tiesioginės saulės šviesos. Taip pat atsižvelkite i nuorodas dėl tinkamų montavimo vietų, pateikiamas kitame skirsnyje.

Priklausomai nuo metų laiko, oro ir saulės modulio padėties, įkrovimas gali trukti iki 4 dienų, kai šviestuvą bus galima paleisti.

TINKAMOS SAULÉS ENERGIJOS ŠVIESTUVO IR SAULÉS MODULIO MONTAVIMO VIETOS

Pagrindinis blokas:

Pagrindiniame bloke yra šviestuvas, judesio detektorius ir akumuliatorius. Montuodami pagrindinį bloką, atminkite, kad judesio detektoriaus stebėsenos diapazonas, priklausomai nuo montavimo aukščio, yra maks. 180°, kai veikimo nuotolis maks. 10 metrai. Montavimui prie stabilaus pagrindo, pvz., mūro, naudokite su paketu pateikiamus varžtus (dalių sąrašo 3 poz.). Priklausomai nuo pagrindo, reikia naudoti tinkamus varžtus ir kaiščius.

Montavimas:

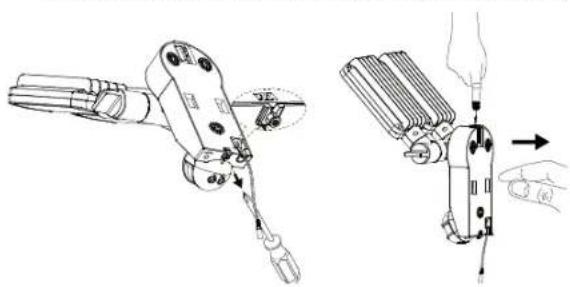

• Atsukite sieninio laikiklio varžta (1 pav.).
• Paspauskite atrakinimo mygtuka, esantj viršutinėje pusėje (2 pav.), ir atidarykite korpusą, traukdami už sieninio laikiklio antdėklo.
• Isitikinkite, kad sienoje grężdami montavimo skyles arba prisukdami varžtus nepažeisite jokių esamų kabelių ar linijų.

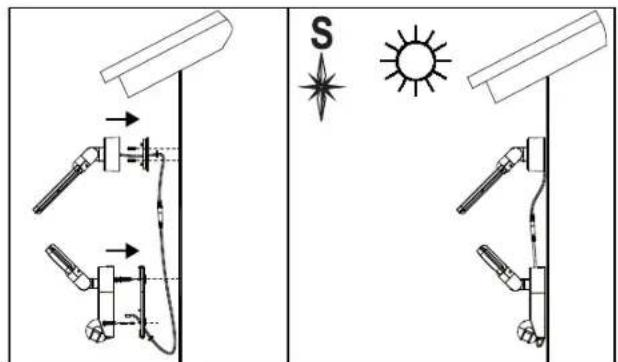

Saulès modulis yra pagrindinis saulès energijos šviestuvo elektros srovès šaltinis. Jis verčia saulès šviesą i elektros srove ir jkrauna akumuliatorių. Montuodami saulès modulį, atminkite, kad saulès elementui reikalinga kiek galima TIESIOGINĖ SAULĖS ŠVIESA. Kuo ilgiau saulès elementą veikia tiesioginė saulės šviesa, tuo ilgiau gali veikti šviestuvas. Saulės modulis geriau turėtų būti nukreiptas į pietus, kad pasiektų tiesioginius saulės spindulius. Venkite bet kokio šešėlinimo. Vidurio Europoje rekomenduojamas pokrypio kampas yra maždaug nuo 30° iki 40°. Naudokite su paketu pateikiamus varžtus (dalių sąrašo 3 poz.), kad primontuotumėte saulės modulį prie tvirto pagrindo, pvz., mūro. Priklausomai nuo pagrindo, reikia naudoti tinkamus varžtus ir kaiščius.

Dabar nutieskite kabelj nuo saulės elemento iki pagrindinio bloko ir sujunkite pagrindinio bloko kabelj ir saulės elementą kištuku ir lizdu tarpusavyje.

Po sėkmingo saulės energijos šviestuvo įrengimo prietaisą galite nustatyti per keletą paprastų žingsnių.

Svarbu:

Prieš tai, kai šviestuvas bus jungiamas, jsitikinkite, kad saulės energijos šviestuvas buvo ikrautas, kaip aprašyta skirsnyje „Pirmasis saulės energijos šviestuvo ikrovimas”.

Pagrindiniame bloke yra jungiklis su dviem nustatymo galimybėmis: ON: režimo su judesio detektoriumi padėtis.

OFF: išjungiamas judesio detektoriaus / šviestuvo veikimas. Ikrovimo padėtis.

Judesio detektoriaus nustatymas

Po pradinio ikrovimo nustatykite jungikli i padetj ON. Nukreipkite judesio detektorių ta kryptimi, kurioje norite aptikti judesius. Nustatykite reguliatorių, esanti galinėje judesio detektoriaus pusėje, i padetj „Minimumas” (-), o LUX regulatorių i padetj „šviesi” (◦). Išbandykite aprėpties diapazoną, tuo tikslu lėtai eidami per kontroliuojamą teritoriją. Jei saulės energijos šviestuvas užsidega ne taip, kaip pageidaujate, reikia suderinti judesio detektoriaus kryptj.

Judesio detektoriuje yra du reguliatoriai:

TIME LUX

(TIME) = švietimo trukmė: Jūs galite nuo maždaug 10 sekundžių iki 1 minutės nustatyti trukmę, per kurią šviestuvas, aptikęs judėjimą, lieka jjungtas. Sukite TIME reguliatorių kryptimi (+), norėdami padidinti švietimo trukmę, arba kryptimi (-), norėdami sumažinti švietimo trukmę.

Dèmesio: nustatytas laiko tarpas prasideda suveikus judesio detektoriui. Po kiekvieno tolesnio judėjimo aptikimo šis laiko tarpas prasideda vėl iš pradžių.

/©(LUX) = suveikties jautrumas: LUX reguliatoriumi galima nustatyti aplinkos šviesumą, kuriam esant prasideda veikimas. Tokiu būdu išvengiama, kad šviestuvas nepradėtų šviesti dienos šviesoje. (©) padėtyje šviestuvas yra jjungiamas dieną ir naktį, tuo tarpu (©) padėtyje – tik naktį. Pageidaujamą šviesos stiprį, kuriam esant blokas pradeda veikti, galite nustatyti LUX reguliatoriumi.

AKUMULIATORIAUS KEITIMAS

Dèmesio: Kai keičiate akumuliatorių, apšvietimo bloko jungiklis turi būti OFF padėtyje, o saulės modulio kištukas atjungtas nuo pagrindinio bloko Kad pakeistumėte akumuliatorių, atidarykite pagrindinio bloko korpusą, kaip aprašyta skirsnyje „Pagrindinis blokas“, 1 ir 2 pav. Pašalinkite akumuliatorius iš laikiklio ir pakeiskite juos naujais. Jei įmanoma, akumuliatorius pirma įkraukite įprastiniu krovikliu, skirtu 1,2 V AA Ni-MH akumuliatoriams. Jei įkrovimas krovikliu negalimas, vadovaukitės skirsniu „PIRMASIS SAULĖS ENERGIJOS ŠVIESTUVO IJKROVIMAS“.
Vėl surinkite prietaisą atvirkštine tvarka.

Dèmesio: Idėdami akumuliatorius, būtinai laikykitės teisingo poliškumo. Esant neteisingam poliškumui, prietaisas ir akumuliatoriai gali sugesti.

BENDROSIOS SAUGOS NUORODOS

1. Nenaudokite jokio kita saulės modulio, nei pateikiamas. Naudojant kitą saulės modulį, galimi sužalojimai ar šviestuvo pažeidimas, ir gali nustoti galioti garantija.
2. Nutieskite kabeli taip, kad jis būtų patikimai pritvirtintas ir negalėtų kelti pavojaus (pvz., užkliuvimo pavojaus). Nebenaudokite saulės energijos šviestuvo, jei kabelis pažeistas ar sugedęs.

VALYMAS

Prižiūrėkite, kad ant judesio detektoriaus nebūtų dulkių ir nuogulu, tuo tikslu jį retkarčiais nuvalydami drėgna šluoste. Prietaiso valymui nenaudokite chemikalų ar šveitiklių. Be to, užtikrinkite, kad ant saulės modulio niekada nebūtų purvo ir nuogulu. Užterštas saulės elementas negali iki galo įkrauti akumuliatoriaus. Dėl to galimas priešlaikinis akumuliatoriaus senėjimas ir nepatikimas prietaiso veikimas.

SANDÉLIAVIMAS

Vadovaukitės šiais žingsniais, jei savo šviestuvą norite ilgiau kaip dvi ar tris dienas sandėliuoti namuose, kad išvengtumėte akumuliatoriaus pažeidimų:
1. Nustatykite jungiklj i OFF padėtį.
2. Sandėliuokite šviestuvą ir saulės modulį ten, kur šie kasdien galėtų gauti saulės ar patalpos šviesos. Akumuliatoriui reikalinga šviesa, kad būtų įkraunamas sandėliavimo metu.
3. Sandėliuojant ilgiau, bloką reikia kas keturis mėnesius jkrauti iki galo. Norėdami išsaugoti pilną pajėgumą, nesandėliuokite ilgesnį laiko tarpą.

VEIKIMO SUTRIKIMAI

(SUTRIKIMAS / PRIEŽASTIS → ŠALINIMAS)

Šviestuvas nejsijungia esant judesiams stebėsenos diapazone.

Galimi sprendimai:

Isitikinkite, kad:

• Jungiklis yra padėtyje „ON“.
• LUX reguliatorius nenustatytas per daug kryptimi ( ©).
• Judesio detektorius nustatytas taip, kad galėtų fiksuoti judesius.
• Saulès elementas nukreiptas taip, kad ištisą dieną gautų kiek galima daugiau tiesioginės saulės šviesos.
• Akumuliatoriaus jkrova néra per maža (kraukite 3–4 saulėtas dienas, jungikliui esant padėtyje OFF).

Šviestuvas jsijungia dienos metu.

Galimi sprendimai:

Isitikinkite, kad LUX reguliatorius nenustatytas per daug kryptimi (○).

Dél išsamesnės informacijos rekomenduojame mūsų svetainės www.brennenstuhl.com aptarnavimo / DUK sritį.

TECHNINIAI DUOMENYS:

Akumuliatorius:

SOL SV0805 P1 IP44, SOL LV0805 P1 IP44,
SOL SV0805 P2 IP44, SOL LV0805 P2 IP44:
3 x 1,2 V / 2200 mAh Ni-MH jkraunamos baterijos
SOL SV1205 P2 IP44, SOL LV1205 P2 IP44:
3 x 1,2 V / 2500 mAh Ni-MH ikraunamos baterijos

Saulès modulis:

SOL SV0805 P1 IP44, SOL LV0805 P1 IP44:

190 x 115 mm

Švietimo trukmė: nustatoma nuo maždaug

10 sekundžių iki 1 minutės

Stebėsenos kampas: 180° horizontaliai

Veikimo nuotolis: maks. 10 metrai

Suveikties jautrumas: nustatomas nuo dienos šviesos iki

nakties

Apsaugos laipsnis: IP44

Aplinkos temperatūra: -15 °C - +45 °C

ŠALINIMAS

Ekologiškai šalinkite elektros prietaisus! Elektros prietaisus draudžiama šalinti su buitinėmis atliekomis.

Remiantis ES direktyva 2012/19/ES dėl elektros ir elektroninės

jrangos atlieku, naudotus elektros prietaisus privaloma surinkti atskirai ir atiduoti ekologiškai perdirbti. Dėl nebenaudojamų prietaisų šalinimo galimybių teiraukitės savo savivaldybėje.

Žala aplinkai dėl neteisingo baterijų ir akumuliatorių šalinimo!

Baterijas ir akumuliatorius draudžiama šalinti su buitinėmis atliekomis. Jų sudėtyje gali būti nuodingų sunkiųjų metalų, ir jiems yra taikomos specialiųjų atliekų tvarkymo taisyklės. Todėl naudotas baterijas atiduokite komunaliniam surinkimo punktui.
