GEBRUIKSAANWIJZING TK76201RW SIEMENS

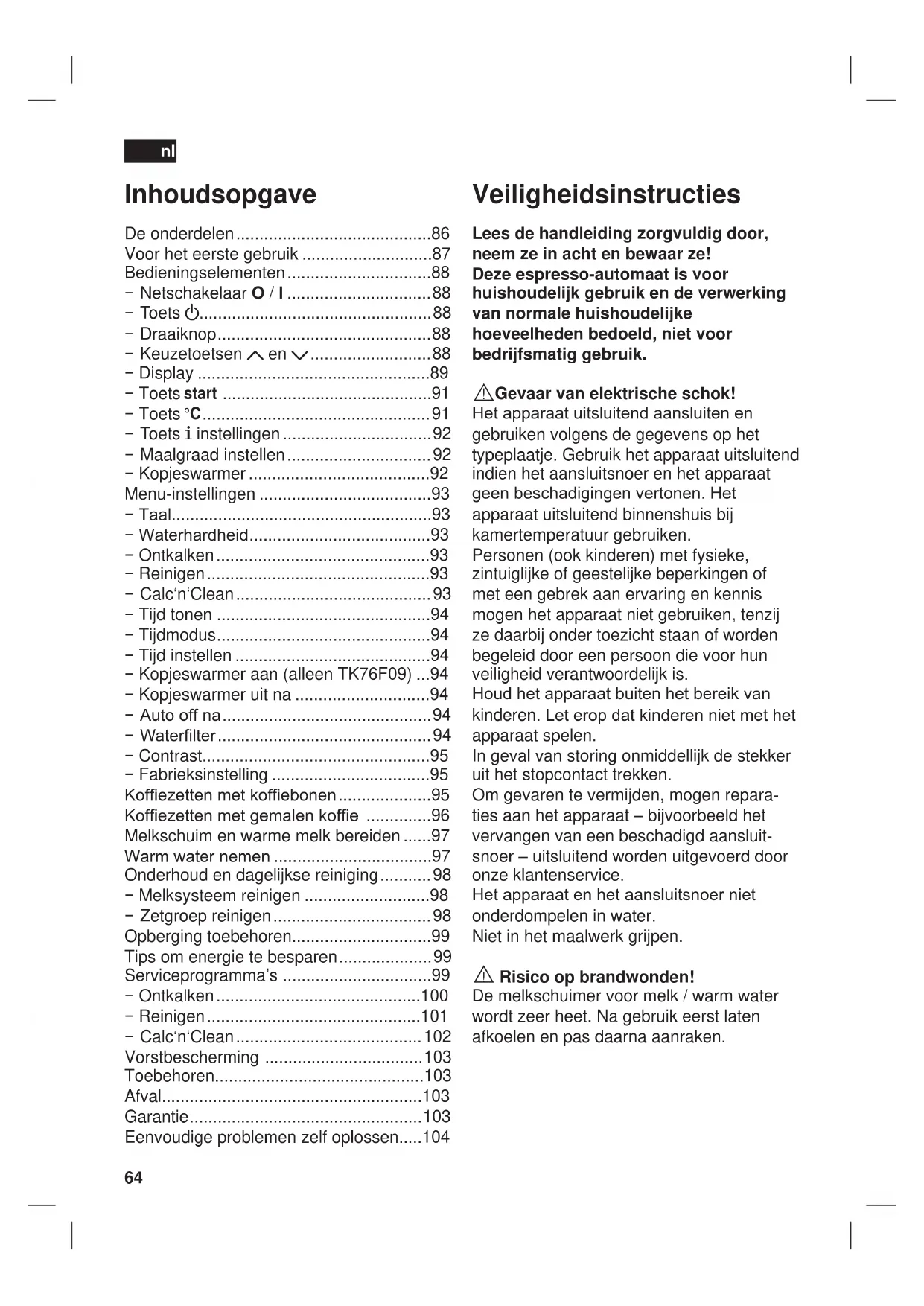

Veiligheidsinstructies

Lees de handleiding zorgvuldig door,

neem ze in acht en bewaar ze!

Deze espresso-automaat is voor

huishoudelijk gebruik en de verwerking

van normale huishoudelijke

hoeveelheden bedoeld, niet voor

bedrijfsmatig gebruik.

! Gevaar van elektrische schok!

Het apparaat uitsluitend aansluiten en

gebruiken volgens de gegevens op het

typeplaatje. Gebruik het apparaat uitsluitend

indien het aansluitsnoer en het apparaat

geen beschadigingen vertonen. Het

apparaat uitsluitend binnenshuis bij

kamertemperatuur gebruiken.

Personen (ook kinderen) met fysieke,

zintuiglijke of geestelijke beperkingen of

met een gebrek aan ervaring en kennis

mogen het apparaat niet gebruiken, tenzij

ze daarbij onder toezicht staan of worden

begeleid door een persoon die voor hun

veiligheid verantwoordelijk is.

Houd het apparaat buiten het bereik van

kinderen. Let erop dat kinderen niet met het

In geval van storing onmiddellijk de stekker

uit het stopcontact trekken.

Om gevaren te vermijden, mogen repara-

ties aan het apparaat – bijvoorbeeld het

vervangen van een beschadigd aansluit-

snoer – uitsluitend worden uitgevoerd door

onze klantenservice.

Het apparaat en het aansluitsnoer niet

onderdompelen in water.

Niet in het maalwerk grijpen.

! Risico op brandwonden!

De melkschuimer voor melk / warm water

wordt zeer heet. Na gebruik eerst laten

afkoelen en pas daarna aanraken.

Voor het eerste gebruik 87

− Keuzetoetsen < en > 88

− Kopjeswarmer aan (alleen TK76F09) ...94

− Kopjeswarmer uit na 94

− Fabrieksinstelling 95

Kofezetten met kofebonen 95

Kofezetten met gemalen kofe 96

Melkschuim en warme melk bereiden 97

Onderhoud en dagelijkse reiniging 98

− Melksysteem reinigen 98

− Zetgroep reinigen 98

Eenvoudige problemen zelf oplossen10465

Beste kofeliefhebber,

Gefeliciteerd met uw nieuwe espresso-

automaat van Siemens.

Deze handleiding beschrijft verschillende

modellen, die anders zijn uitgerust.

Lees ook de beknopte handleiding.

Ze kan in een speciaal opbergvak 25

worden bewaard, zodat ze altijd binnen

Afbeeldingen A, B, C, D en E

(temperatuur / kinderbeveiliging)

6 Draaiknop voor instellingen display

9 Kofe-uitloop in hoogte verstelbaar

(maatlepel en toebehoren

14 Maatlepel (handvat voor waterlter)

17 Draaiknop voor maalgraadinstelling

20 Knop voor kopjeswarmer verlicht

(gemalen kofe / reinigingstablet)

22 Deur van de zetgroep

25 Opbergvak beknopte handleiding

26 Afsluiting opbergvak

27 Scherm lekschalen

28 Lekschaal kofe-uitloop

29 Lekplaat kofe-uitloop

30 Lekplaat melkschuimer

31 Kofedikreservoir

33 Melkreservoir (geïsoleerd)

Voor het eerste gebruik

Doe alleen schoon en koolzuurvrij water en

bij voorkeur espresso- of bonenmelanges

voor volautomatische apparaten in de over-

eenkomstige reservoirs. Gebruik geen ge-

glaceerde, gekaramelliseerde of met an-

dere suikerhoudende additieven behan-

delde kofebonen, want deze verstoppen

Bij dit apparaat is de waterhardheid

instelbaar. In de fabriek is de waterhardheid

ingesteld op 4. Bepaal de hardheid van het

gebruikte water met het bijgevoegde

teststrookje. Wordt een andere waarde dan

hardheid 4 aangegeven, dan dient het

apparaat na de ingebruikname aangepast

te worden geprogrammeerd (zie onder

hoofdstuk ‘Menu-instellingen

Het apparaat in gebruik nemen

Plaats de espresso-automaat op een

vlakke ondergrond met voldoende draag-

Info: Het apparaat heeft aan de onderkant

vier wielen en kan in een boogvorm zij-

waarts worden verschoven, om de bedie-

ning en plaatsing te vergemakkelijken.

Trek het netsnoer uit het snoervak 32 en

steek de stekker in. De gepaste lengte

kan worden ingesteld door het snoer naar

boven terug te schuiven of naar beneden

uit te trekken. Zet het apparaat daarvoor

met de achterzijde aan bijv. de tafelrand

en trek het snoer naar beneden of schuif

het terug naar boven.

Klap het deksel van het waterreservoir 12

Neem het waterreservoir 11 weg, spoel

het uit en vul het met vers, koud water.

Neem hierbij de markering ‘max’ in acht.

Zet het waterreservoir 11 rechtop in het

apparaat zetten en druk het helemaal

Sluit het deksel van het waterreservoir 12

Vul het bonenreservoir 15 met

Druk op de netschakelaar 1 O / I, de toets

licht op en op het display 5

verschijnen verschillende talen.

Selecteer nu met de keuzetoetsen 4 <

en > de gewenste taal waarin de

displayteksten moeten verschijnen.

LanguageengLish  startPycckийnederLands De geselecteerde taal wordt met een

kader gemarkeerd. Volgende talen zijn

● Druk op de toets 8

geselecteerde taal is opgeslagen, de

●67 denl● Druk op de toets 2 a, het merklogo verschijnt op het display 5. Het apparaat warmt nu op en spoelt, er loopt wat water uit de kofe-uitloop 9. Als op het display 5 de symbolen voor het kiezen van de bereiding verschijnen, is het apparaat klaar voor gebruik. esPresso Ë Í

 à À Á Ä Å Info: De espresso-automaat is in de fabriek geprogrammeerd met standaardinstellingen voor een optimale werking. Het apparaat schakelt na 1 uur automatisch in de ‘spaarmodus’ (zie hoofdstuk ‘Menu- instellingen auto oFF na’). Opmerking: Bij het eerste gebruik of als het apparaat gedurende lange tijd niet is gebruikt, heeft de eerste kop kofe nog niet het volle aroma.Als u de espressomachine voor het eerst gebruikt, krijgt u pas een voldoend dikke en stabiele laag ‘crema’ nadat u de eerste paar kopje hebt getapt. Bedieningselementen Netschakelaar O / IMet de netschakelaar 1 O / I wordt het apparaat in de ‘spaarmodus’ geschakeld of volledig uitgeschakeld. In de ‘spaarmodus’ brandt alleen de toets 2 a. Belangrijk: Schakel het apparaat pas uit met de netschakelaar, als het zich in de ‘spaarmodus’ bevindt, zodat het automatische spoelproces plaatsvindt.Toets aMet de toets 2 a wordt het apparaat ingeschakeld (gebruiksklaar) of opnieuw in de ‘spaarmodus’ geschakeld.Toets 2 a knippert, zolang het apparaat spoelt. Het apparaat spoelt niet, als:het bij het inschakelen nog warm is;er voor het overschakelen naar de ‘spaarmodus’ geen kofe werd gezet.Het apparaat is gebruiksklaar, als op het display 5 de symbolen voor de drankkeuze en de toets 8 start branden. DraaiknopMet de draaiknop 6 kan op het display 5 naar links en rechts worden genavigeerd. Met deze knop kunnen ook in het menu parameters worden versteld.Keuzetoetsen < en > Met behulp van de keuzetoetsen 4 < en > kunnen de menuniveaus (navigatie 5c) omhoog en omlaag doorbladerd worden. ●

●68 denlDisplay Op het display 5 verschijnen symbolen voor keuzemogelijkheden, kofesterkte en -hoe-veelheid alsmede teksten voor de instellin-gen, lopende processen en meldingen. Met behulp van de draaiknop 6 en keuzetoetsen 4 kunnen hier instellingen worden gewij-zigd. De geselecteerde instelling wordt met een kader gemarkeerd. esPresso ËË Í

 à À Á Ä Å In de regel ‘status’ 5a van het display wordt de naam van de drank en de ingestelde sterkte, bijv. 55, en hoeveelheid, bijv. �

, vermeld. In de regel ‘keuze’ 5b verschijnen symbolen voor de drankkeuze.De pijltjes in de regel ‘navigatie’ 5c geven aan in welke richting er zich nog menuni-veaus bevinden.DisplaymeldingenOp het display 5 worden verschillende meldingen getoond.Informatie Waterreserv. Bijna Leeg

Bonenreserv. Bijna Leeg

meLkschuimer PLaatsen

d eur sLuiten zetgroeP controLeren a.u.B.

c aLc‘n‘cLean temPeratuur te Laag

meLksyst. Kofesterkte (alleen voor kofedranken) 5 5 5 5 5 5 mild normaal sterk Hoeveelheid (alleen voor kofedranken) � Ð Ò klein normaal grootNaast de kofesterkte en hoeveelheid kan voor de eigen kofe-instelling my coFFee Ç nog de mengverhouding espresso-melk worden gekozen. De instelling kan in stappen van 20% worden gewijzigd door aan de draaiknop 6 te draaien.70

Met een druk op de toets 8

bereiding gestart of een serviceprogramma

Door tijdens de bereiding nogmaals op de

te drukken, kan het proces

vroegtijdig worden afgebroken.

°C Met deze toets 3 °

voor kofe en warm water worden ingesteld

(kort indrukken) en kan de kinderbeveili-

ging worden in- of uitgeschakeld (min. 3 s

Temperatuur instellen

vervolgens met de toetsen 4

draaiknop 6 de instellingen.

in te drukken, worden de

wijzigingen bewaard en keert u naar de

Deze instellingen gelden automatisch voor

alle bereidingswijzen.

Om kinderen tegen brandwonden te

beschermen, kan het apparaat worden

seconden ingedrukt. Op het display 5

verschijnt een sleutel, de

kinderbeveiliging is geactiveerd.

Nu is er geen bediening meer mogelijk, de

kopjeswarmer 19 is uitgeschakeld.

seconden ingedrukt te houden. De sleutel

op het display 5 verdwijnt weer.71

Toets j instellingen

j 7 kunt u informatie

opvragen (kort indrukken) en instellingen

aanpassen (ten minste 3 s ingedrukt

In het infomenu kan de volgende informatie

hoeveel dranken sinds de ingebruikname

van de espresso-automaat werden

wanneer de volgende service nodig is.

j 7 kort in en blader met de

*Verschijnt alleen als het lter geactiveerd

Door de toets j 7 nogmaals kort in te druk-

ken, keert u terug naar de drankkeuze.

Wordt gedurende ca. 10 seconden geen

toets bediend, dan keert het apparaat auto-

matisch weer naar de drankkeuze terug.

Instellingen aanpassen

(Zie hoofdstuk ‘Menu-instellingen’.)

Met de draaiknop 17 voor de

maalgraadinstelling kan de gewenste

jnheid van de gemalen kofe worden

Stel de maalgraad alleen bij draaiend

maalwerk in! Anders kan het apparaat

● Stel, terwijl het maalwerk draait, de draai-

knop 17 in van jn gemalen kofe • • • tot

grof gemalen kofe ● ● ●.

Opmerking: De nieuwe instelling wordt pas

bij het tweede kopje kofe merkbaar.

Opmerking: Kies een jnere maalgraad

voor donker gebrande bonen en een

grovere voor lichtere bonen.

! Let op, de kopjeswarmer 19 wordtLet op, de kopjeswarmer 19 wordt

De espresso-automaat beschikt over een

kopjeswarmer 19 die met toets 20

handmatig kan worden in- en uitgeschakeld.

Is de kopjeswarmer 19 ingeschakeld, dan

Opmerking: Voor een optimale verwarming

van de kopjes, dienen deze met de

onderzijde op de kopjeswarmer 19 te

De kopjeswarmer 19 kan ook worden

voorgeprogrammeerd (zie hoofdstuk ‘Menu-

instellingen koPjesWarmer aan’).72 denl Menu-instellingen

● Houd de toets j 7 minstens 3 s ingedrukt. Nu verschijnen de verschillende instelmogelijkheden. insteLLingen

ontkaLken In het vervolg van deze handleiding begint elke nieuwe instelling met j 3 sec + >

, gevolgd door een beschrijving. Met de toetsen 4 < en > kunnen de verschillende instelmogelijkheden worden geselecteerd.insteLLingenWaterhardheidontkaLken  startreinigenOpmerking: De uitgevoerde wijzigingen worden automatisch bewaard. Een extra bevestiging is niet nodig. j 3 sec + >

taaL ● Door de draaiknop 6 te verdraaien, kan de gewenste taal worden geselecteerd. j 3 sec + >

Waterhardheid ● Door de draaiknop 6 te verdraaien, kan de gewenste waterhardheid 1, 2, 3 en 4 worden ingesteld.Opmerking: De juiste instelling van de waterhardheid is belangrijk, opdat het apparaat tijdig zou aangeven dat het moet worden ontkalkt. De vooringestelde waterhardheid is 4. De waterhardheid kan met het bijgevoegde teststrookje worden vastgesteld of bij uw waterleidingbedrijf worden nagevraagd. ● Dompel het teststrookje kort in het water en lees na ca. 1 minuut het resultaat af.Stand WaterhardheidDuits (°dH) Frans (°fH) 1

ontkaLken ● Dient het apparaat te worden ontkalkt, druk dan op de toets 8 start en voer het ontkalkingsprogramma uit (zie hoofdstuk ‘Ontkalken’). j 3 sec + >

reinigen ● Dient het apparaat te worden gereinigd, druk dan op de toets 8 start en voer het reinigingsprogramma uit (zie hoofdstuk ‘Reinigen’). j 3 sec + >

caLc‘n‘cLean ● Dient het apparaat tegelijkertijd te worden ontkalkt en gereinigd, druk dan op de toets 8 start en voer het programma Calc‘n‘Clean uit (zie hoofdstuk ‘Calc‘n‘Clean’).73

Hiermee kan worden ingesteld dat in de

‘spaarmodus’ de tijd op het display 5 wordt

● Door de draaiknop 6 te verdraaien, kan

de tijdsweergave worden in- (

uitgeschakeld (nee).

Opmerking: De tijd moet vooraf onder tijd

insteLLen worden ingesteld.

In de tijdmodus kan met de draaiknop 6

de uursweergave worden ingesteld op

● Door aan de draaiknop 6 te draaien, kan

de huidige tijd worden ingesteld, bijv.

08:25. Het cijfer dat gewijzigd kan wor-

den, heeft een verlichte achtergrond. De

achtergrondverlichting schakelt automa-

tisch om tussen de uren en minuten.

Met deze functie schakelt de kopjeswarmer

19 op een programmeerbaar tijdstip auto-

matisch in, onafhankelijk van het feit of het

apparaat zich in de ‘spaarmodus’ bevindt of

Opmerking: De tijd moet vooraf onder tijd

insteLLen worden ingesteld.

Door aan de draaiknop 6 te draaien, kan

de gewenste tijd worden ingesteld. Bij de

instelling oFF is de functie uitgeschakeld.

Hiermee kan de tijdspanne worden

ingesteld, waarna de kopjeswarmer 19 na

het inschakelen automatisch weer wordt

Door aan de draaiknop 6 te draaien, kan

de tijdspanne worden ingesteld, waarna

het apparaat automatisch na de laatste

bereiding in de ‘spaarmodus’ wordt ge-

De instelling is mogelijk van 5 minuten tot 8

Alvorens een nieuw waterlter 34 kan

worden gebruikt, moet dit gespoeld worden.

Daarvoor het waterlter 34 met behulp

van de maatlepel 14 in het waterreservoir

11 vastduwen. Het waterreservoir tot aan

de markering ‘max’ met water vullen.

Door de draaiknop 6 te verdraaien start

kiezen en op de toets 8

● 0,5L-reservoir onder meLkschuimer

Plaats een reservoir met een inhoud van

0,5 liter onder de melkschuimer 10.

water door het lter 34, om dit te spoelen.

Giet vervolgens het reservoir leeg. Het

apparaat is weer klaar voor gebruik.

Opmerking: Door het lter 34 te spoelen, is

tegelijk ook de instelling voor de indicatie

van de ltervervanging geactiveerd.

Uitvoerige informatie over het waterlter

vindt u in de bijgevoegde lterhandleiding.

FiLter vervangen verschijnt, of na maximaal 2 maanden is de werking van het lter 34 uitgeput. Het dient om hygiënische redenen en opdat het apparaat niet zou verkalken (het apparaat kan schade oplopen) te worden vervangen.Reservelters zijn in de handel (TZ70003) of via de klantenservice (467873) verkrijgbaar. Wordt er geen nieuw lter 34 geplaatst, draai de instelling WaterFiLter dan op nee.Opmerking: Wordt het apparaat langere tijd niet gebruikt (bijv. vakantie), dan dient het geplaatste lter 34 te worden gespoeld, alvorens het apparaat opnieuw wordt gebruikt. Laat het apparaat daarvoor gewoon een kop warm water bereiden.j 3 sec + >  

contrast Het contrast van het display 5 kan tussen –20 en +20 worden ingesteld. De fabrieksinstelling is +0.Stel met de draaiknop 6 de gewenste waarde in.j 3 sec + >  

FaBrieksinsteLLing Het is mogelijk de eigen instellingen ongedaan te maken en de fabrieksinstellingen weer te activeren.Om de fabrieksinstelling te activeren, drukt u op de toets 8 start . Opmerking: De fabrieksinstellingen in het apparaat ook handmatig met een bepaalde toetsencombinatie worden hersteld. Het apparaat moet hiervoor compleet uitgeschakeld zijn. Houd de toetsen 4 < en > en de net- schakelaar 1 O / I tegelijk ten minste 5 seconden ingedrukt. Druk vervolgens op de toets 8 start en de fabrieksinstellingen zijn weer geactiveerd. ●

met kofebonen Deze espresso-automaat maalt voor elke bereiding verse kofe. Gebruik bij voorkeur espresso- of bonenmelanges voor volautomatische apparaten gebruiken. Voor een optimale kwaliteit dienen de bonen koel en afgesloten te worden bewaard of te worden diepgevroren. De kofebonen kunnen ook diepgevroren worden gemalen. Belangrijk: Vul het waterreservoir 11 dagelijks met vers water. In het waterreservoir 11 dient zich altijd voldoende water te bevinden voor de werking van het apparaat.Opmerking: Verwarm de kopjes, vooral kleine espressokopjes met een dikke wand, voor op de kopjeswarmer 19.Met een eenvoudige druk op een toets kunnen verschillende kofedranken worden bereid. Kofedranken zonder melkHet apparaat moet gebruiksklaar zijn.Plaats de voorverwarmde kop(pen) onder de kofe-uitloop 9. Selecteer met de draaiknop 6 de gewenste espresso of kofe. Op het display 5 verschijnt de gekozen drank en de voor deze drank ingestelde sterkte en hoeveelheid. esPresso Ë Í

●75 denlDe instellingen kunnen worden veranderd (zie hoofdstuk ‘Bedieningselementen’).Druk op de toets 8 start . De kofe wordt bereid en loopt vervolgens in de kop(pen). Kofedranken met melkHet apparaat moet gebruiksklaar zijn.● Steek het melkpijpje 10d van de melk-schuimer 10 diep in het melkreservoir 33.Draai de kofe-uitloop 9 naar rechts tot hij hoorbaar vastklikt.Plaats een voorverwarmd kopje of glas onder de kofe-uitloop 9 en melkschuimer 10.Kies met behulp van de draaiknop 6 de gewenste macchiato Å , cappuccino Æ, kofe met melk Ä of my coffee Ç. Op het display 5 verschijnt de gekozen drank en de voor deze drank ingestelde sterkte en hoeveelheid. caPPuccino Ë Í

À Á Ä Å Æ Ç De instellingen kunnen worden veranderd (zie hoofdstuk ‘Bedieningselementen’).Druk op de toets 8 start. Eerst wordt de melk in het kopje of glas gepompt. Direct daarna wordt de kofe bereid, die vervolgens in het kopje of glas loopt.Belangrijk: Gedroogde melkresten zijn moeilijk te verwijderen. Reinig de melkschuimer 10 daarom na elk gebruik met lauw water (zie hoofdstuk ‘Melksysteem reinigen’). ●

met gemalen kofe Met deze espressoautomaat kan ook met gemalen kofe (geen oploskofe) kofe worden gezet.Kofedranken zonder melkSelecteer met de draaiknop 6 À of Á .Plaats de voorverwarmde kop(pen) onder de kofe-uitloop 9. Open de poederlade 21 met een druk.Doe er maximaal 2 afgestreken maatlepels 14 gemalen kofe in.Let op! Doe geen hele bonen of oploskofe in de poederlade!Sluit de poederlade 21.Druk op de toets 8 start . De kofe wordt bereid en loopt vervolgens in de kop(pen). Opmerking: Voor een volgende kop kofe dient deze werkwijze te worden herhaald. Als binnen 90 seconden geen kofe wordt genomen, wordt het bereidingscomparti-ment automatisch leeggemaakt, om overla-ding te voorkomen. Het apparaat spoelt. Kofedranken met melkKies met behulp van de draaiknop 6 kofe met melk Ä, macchiato Å

, cappuccino Æ of my coffee Ç .Steek het melkpijpje 10d van de melk-schuimer 10 in het melkreservoir 33.Draai de kofe-uitloop 9 naar rechts, tot hij hoorbaar vastklikt.Plaats een voorverwarmd kopje of glas onder de kofe-uitloop 9 en melkschuimer 10. Open de poederlade 21 met een druk.Doe er maximaal 2 afgestreken maatlepels 14 gemalen kofe in. ●

Let op! Doe geen hele bonen of oploskofe

melk in het kopje of glas gepompt.

Aansluitend wordt de kofe bereid, die

vervolgens in het kopje of glas loopt.

Belangrijk: Gedroogde melkresten zijn

moeilijk te verwijderen. Reinig de

melkschuimer 10 daarom na elk gebruik

met lauw water (zie hoofdstuk ‘Melksysteem

Opmerking: Voor een tweede kop kofe-

melkdrank dient deze werkwijze te worden

herhaald. Als binnen 90 seconden geen

kofe wordt genomen, wordt het

bereidingscompartiment automatisch

leeggemaakt, om overlading te voorkomen.

Het apparaat spoelt.

! Risico op brandwonden

De melkschuimer 10 wordt heel heet. Na

gebruik eerst laten afkoelen en pas daarna

Het apparaat moet gebruiksklaar zijn.

Steek het melkpijpje 10d van de

melkschuimer 10 diep in het

Plaats een voorverwarmd kopje of glas

onder de uitloop van de melkschuimer 10.

Kies met de draaiknop 6 de gewenste

instelling ‘Melkschuim’

melk (ca. 60 s lang) uit de uitloop van de

Door nogmaals op de toets 8

drukken, kan het proces vroegtijdig

Opmerking: Tijdens de bereiding van

warme melk zijn soms uitende geluiden

hoorbaar. Die zijn eigen aan de constructie

van de melkschuimer 10.

Opmerking: Voor optimale melkschuim

gebruikt u bij voorkeur koude melk met een

vetgehalte van 1,5%.

Belangrijk: Gedroogde melkresten zijn

moeilijk te verwijderen. Reinig de melk-

schuimer 10 daarom na elk gebruik met

lauw water (zie hoofdstuk ‘Melksysteem

! Risico op brandwonden

De melkschuimer 10 wordt heel heet. Na

gebruik eerst laten afkoelen en pas daarna

Het apparaat moet gebruiksklaar zijn.

Plaats een voorverwarmd kopje of glas

onder de uitloop van de melkschuimer 10.

Kies met behulp van de draaiknop 6 de

gewenste instelling warm water

ca. 40 s lang warm water uit de uitloop

van de melkschuimer 10.

Door nogmaals op de toets 8

drukken, kan het proces vroegtijdig

Opmerking: De temperatuur voor warm

water kan worden ingesteld (zie hoofdstuk

‘Bedieningselementen toets

Onderhoud en dagelijkse

 ! Risico op elektrische schokken! Trek vóór het reinigen de netstekker uit.

Dompel het apparaat nooit in water.

Gebruik geen stoomreiniger.

Veeg de buitenzijde met een zachte,

vochtige doek af. Gebruik geen

schurende doeken of reinigingsmiddelen.

Spoel het waterreservoir 11 en de

zetgroep 24 alleen met water.

Het slot van het opbergvak 26, het

scherm van de lekschalen 27 en de

isolatiehuls van het melkreservoir 33

mogen slechts voorzichtig worden

schoongeveegd met een vochtige doek.

Niet in de vaatwasser plaatsen.

Verwijder de lekplaat kofe-uitloop 29 en

lekplaat melkschuimer 30. Trek de

lekschaal van de kofe-uitloop 28 met het

kofedikreservoir 31 naar voren uit, maak

de onderdelen leeg en reinig ze. Deze

onderdelen kunnen ook in de

vaatwasser worden gereinigd.

Maatlepel 14, aromadeksel 16 en het

binnendeel van het melkreservoir 33 met

de hand spoelen of in de vaatwasser

Veeg en zuig de binnenkant van het

apparaat (houders van de schalen) uit.

Belangrijk: De lekschaal 28 dient dagelijks

te worden leeggegoten en gereinigd, om

schimmelvorming te voorkomen.

Opmerking: Als het apparaat met de toets

2 a in koude toestand wordt ingeschakeld

of na het kofezetten in de a-modus wordt

gezet, spoelt het automatisch. Zo reinigt het

Melksysteem reinigen

Reinig het melksysteem 10 na elk gebruik!

Het melksysteem 10 kan automatisch

worden voorgespoeld.

Selecteer op het display 5 het symbool

en druk op de toets 8

gLas onder schuimer PLaatsen,

anzuigPijPje in gLas steken

Plaats een leeg glas onder het

melksysteem 10 en steek het uiteinde

van het melkpijpje 10d in het glas.

het glas nu automatisch met water en

zuigt dit vervolgens via het melkpijpje 10d

weer op, om dat te spoelen. Na ca. 1 min

stopt het spoelproces automatisch.

Giet nu het glas leeg en reinig het

Daarnaast dient het melksysteem

regelmatig grondig te worden gereinigd (in

de vaatwasser of met de hand).

Melksysteem 10 voor de reiniging

Trek het melksysteem 10 recht naar

voren uit het apparaat.

Demonteer alle onderdelen (afb. C).

Reinig deze met een sopje en een zachte

Spoel alle onderdelen met helder water af

Zet de afzonderlijke onderdelen ineen en

duw de melkschuimer 10 tot aan de

aanslag in het apparaat.

Opmerking: Alle onderdelen van de

melkschuimer 10 kunnen ook in de

vaatwasser worden gereinigd.

(zie ook beknopte handleiding)

Aanvullend bij het automatische reinigings-

programma dient de maalunit 24 regelmatig

te worden verwijderd en gereinigd.

Schakel het apparaat met de toets 2 a in

Schakel het met de netschakelaar 1 O / I

volledig uit. Er brandt geen enkele toets

Schuif de deuropener 23 naar rechts en

open de deur 22 van de zetgroep 24.

Schuif de rode vergrendeling 24b aan de

zetgroep 24 helemaal naar links.

Druk op de rode drukknop 24a, neem de

zetgroep 24 aan de handvatten (afb. E)

vast en trek hem voorzichtig uit het

Reinig de zetgroep 24 onder stromend

Belangrijk: Zonder afwasmiddel reinigen

en niet in de vaatwasser plaatsen.

Veeg het apparaat aan de binnenkant

schoon met een vochtige doek.

Laat de zetgroep 24 en de binnenkant

van het apparaat drogen.

Plaats de zetgroep 24 tot aan de aanslag

Schuif de rode vergrendeling 24b

helemaal naar rechts en sluit de deur 22.

Opberging toebehoren

De espresso-automaat heeft speciale

vakken om accessoires en de beknopte

handleiding in het apparaat op te bergen.

Om de maatlepel 14, het melkpijpje 10d

en de slang 10c op te bergen, verwijdert

u het waterreservoir 11 en plaatst u de

onderdelen in de voorgevormde

De beknopte handleiding heeft een eigen

vak aan de zetgroep 24.

Open de deur 22 van de zetgroep.

Verwijder de rode afsluiting 26 van het

opbergvak 25 door aan de lip te trekken.

Berg de beknopte handleiding erin op,

breng de afsluiting 26 weer aan en sluit

de deur van de zetgroep 22.

De espresso-automaat schakelt na een

uur (fabrieksinstelling) automatisch in de

spaarmodus. In de ‘spaarmodus’ verbruikt

het apparaat zeer weinig elektriciteit. De

vooringestelde tijd van een uur kan

worden gewijzigd (zie hoofdstuk ‘Menu-

instellingen onder auto oFF na’).

Wordt de espresso-automaat niet

gebruikt, schakel het apparaat dan uit

met de netschakelaar 1 O / I aan de

voorzijde van het apparaat.

Onderbreek de kofe- of melkschuim-

bereiding indien mogelijk niet. Een

voortijdig stoppen van de kofe- of

melkschuimbereiding leidt tot een

verhoogd energieverbruik en tevens tot

meer restwater in de lekschaal.

Ontkalk het apparaat regelmatig, om

kalkafzettingen te voorkomen. Kalkresten

leiden tot een hoger energieverbruik.

Opmerking: Zie ook de beknopte

handleiding in het opbergvak 25.

Na een bepaalde periode verschijnt op het

Dan moet het apparaat onverwijld met het

betreffende programma worden gereinigd of

ontkalkt. Indien nodig kunnen beide

processen worden gecombineerd met

behulp van de functie Calc‘n‘Clean (zie

hoofdstuk ‘Calc‘n‘Clean’). Als het

serviceprogramma niet volgens de

instructies plaatsvindt, kan het apparaat

–79 denlLet op!Wanneer u het serviceprogramma laat lopen, dient u altijd ontkalkings- en reinigingsmiddel volgens de handleiding te gebruiken.Onderbreek het serviceprogramma in geen geval! De vloeistoffen niet opdrinken!Gebruik nooit azijn, middelen op basis van azijn, citroenzuur of middelen op basis van citroenzuur!Doe in geen geval ontkalkingstabletten of andere ontkalkingsmiddelen in de poederlader 21!Gebruik voor het ontkalken en het reinigen uitsluitend de bijgeleverde tabletten. Deze werden speciaal voor deze espresso-automaten ontwikkeld. Speciaal ontwikkelde en geschikte ontkalkings- en reinigingstabletten zijn in de handel of via de klantenservice verkrijgbaar.Bestelnr. Handel KlantenserviceReinigings-tablettenTZ60001 310575Ontkalkings-tablettenTZ60002 310967Belangrijk: Als er zich een waterlter 34 in het waterreservoir 11 bevindt, dient dit in elk geval te worden verwijderd, voor het serviceprogramma wordt gestart. Ontkalken

i-knoP 3 sec indrukken Tijdens de verschillende ontkalkingsstappen knippert de toets 8 start . De cijfers rechtsboven geven aan hoever het proces gevorderd is.Houd de toets j 7 minstens 3 s ingedrukt. ontkaLken

start Druk op de toets 8 start, het display 5 leidt u door het programma. LekschaaL Legen

ekschaaL PLaatsen Lekschaal 28 leeggieten en weer terugplaatsen. 0,5L- reservoir onder meLkschuimer PLaatsen 

start Plaats een reservoir met een inhoud van 0,5 liter onder de melkschuimer 10.Druk op de toets 8 start . Opmerking: Is het waterlter 34 geactiveerd, dan verschijnt de instructie om het lter 34 te verwijderen en nogmaals op de toets 8 start te drukken. WaterFiLter Wegnemen

start Giet lauw water in het lege waterreservoir 11, tot aan de markering ‘0,5 l’ en los daarin 2 Siemens-ontkalkingstabletten op. Druk op de toets 8 start. Het ontkalkings-programma loopt nu gedurende ca. 20 minuten. ontkaLkingsProgr. LooPt

ntkaLker BijvuLLen Opmerking: Is er te weinig ontkalkingsop-lossing in het waterreservoir 11, dan ver-schijnt deze instructie. Vul de ontkalkingop-lossing bij en druk opnieuw op de toets 8 start .

Waterreservoir sPoeLen en vuLLen

start Spoel het waterreservoir 11 en vul het tot de markering ‘max’ met vers water.Druk op de toets 8 start. Het ontkalkingsprogramma loopt nu gedurende ca. 1 minuut en spoelt het apparaat. ontkaLkingsPr. LooPt

LekschaaL PLaatsen Lekschaal 28 leeggieten en weer terugplaatsen.Het apparaat is ontkalkt en weer klaar voor gebruik. ●

i -knoP 3 sec indrukken Tijdens de verschillende reinigingsstappen knippert de toets 8 start. De cijfers rechtsboven geven aan hoever het proces gevorderd is. Vul het waterreservoir 11 tot ‘max’. Houd de toets j 7 minstens 3 s ingedrukt. reinigen

start Druk op de toets 8 start, het display 5 leidt u door het programma. LekschaaL Legen

ekschaaL PLaatsen Lekschaal 28 leeggieten en weer terugplaatsen. Het apparaat spoelt tweemaal. koFFie-uitLooP draaien Draai de kofe-uitloop 9 naar links, tot hij hoorbaar vastklikt. reinigingsProgr. LooPt

PoederLade oPenen Open de poederlade 21 met een druk. siemens-reinigingstaBLet inLeggen en Lade sLuitenLeg een Siemens-reinigstablet in de lade 21 en sluit deze. oP start drukken Druk op de toets 8 start. Het reinigings-programma loopt nu gedurende ca. 7 minuten. ●

ekschaaL PLa atsen Lekschaal 28 leeggieten en weer terugplaatsen.Het apparaat is gereinigd en weer klaar voor gebruik. Calc‘n‘Clean

Calc‘n‘Clean combineert de functies voor combineert de functies voor ontkalking en reiniging. Als het apparaat ongeveer op hetzelfde moment beide functies vereist, stelt de espresso-automaat automatisch dit serviceprogramma voor. esPresso Ë Í

i-knoP 3 sec indrukken Tijdens de verschillende Calc‘n‘Clean-Calc‘n‘Clean--stappen knippert de toets 8 start. De cijfers rechtsboven geven aan hoever het proces gevorderd is.Houd de toets j 7 minstens 3 s ingedrukt. caLc‘n‘cLean

start Druk op de toets 8 start, het display 5 leidt u door het programma. LekschaaL Legen

ekschaaL PLa atsen Lekschaal 28 leeggieten en weer terugplaatsen.Draai de kofe-uitloop 9 naar rechts, tot hij hoorbaar vastklikt.Plaats een reservoir met een inhoud van ten minste 1 liter onder de melkschuimer 10.Druk op de toets 8 start. Het apparaat spoelt tweemaal. ●

P oederLade oPenenOpen de poederlade 21 met een druk. siemens-reinigingstaBLet inLeggen en Lade sLuitenLeg een Siemens-reinigstablet in de lade 21 en sluit deze.Opmerking: Is het waterlter 34 geactiveerd, dan verschijnt de instructie om het lter 34 te verwijderen en nogmaals op de toets 8 start te drukken. WaterFiLter Wegnemen

start Giet lauw water in het lege waterreservoir 11, tot aan de markering ‘0,5 l’ en los daarin 2 Siemens-ontkalkingstabletten op. Druk op de toets 8 start. Het ontkalkings-programma loopt nu gedurende ca. 20 minuten. ontkaLkingsPr. LooPt

ntkaLker BijvuLLen Opmerking: Is er te weinig ontkalkingsop-lossing in het waterreservoir 11, dan ver-schijnt deze instructie. Vul de ontkalkings-oplossing bij en druk opnieuw op de toets 8 start .

Waterreservoir sPoeLen en vuLLen

start Spoel het waterreservoir 11 en vul het tot de markering ‘max’ met vers water.Druk op de toets 8 start. Het ontkalkings-programma loopt nu nog gedurende ca. 1 minuut, aansluitend loopt het reinigings-programma ca. 7 minuten en spoelt het apparaat. ●

ekschaaL PLaatsen Lekschaal 28 leeggieten en weer terugplaatsen.Het apparaat is gereinigd en ontkalkt en weer klaar voor gebruik.Belangrijk: Werd een van de service-programma’s bijv. door een stroomuitval onderbroken, ga dan als volgt te werk:Spoel het waterreservoir 11 en vul het tot de markering ‘max’ met vers water.Druk op de toets 8 start. Het reinigings-programma loopt nu gedurende ca. 3 minuten en spoelt het apparaat. reinigingsProgr. LooPt

ekschaaL PLaatsen Lekschaal 28 leeggieten en weer terugplaatsen.Het apparaat is weer klaar voor gebruik. Vorstbescherming

 ! Om vorstschade bij het transport en de opslag te voorkomen, dient het apparaat vooraf volledig te worden leeggemaakt.Opmerking: Het apparaat moet gebruiks-klaar zijn, het waterreservoir 11 gevuld.Plaats een grote, smalle kan onder de melkschuimer 10.Selecteer de instelling ‘melkschuim’ È

, start het apparaat en laat het ca. 15 se-conden stomen.Schakel het apparaat met de netschakelaar 1 O / I uit. Het waterreservoir 11 en de lekschaal 28 leeggieten. ●

Toebehoren Onderstaand toebehoren is in de handel of bij de klantenservice verkrijgbaar.Bestelnr. Handel KlantenserviceReinigings- tablettenTZ60001 310575Ontkalkings-tablettenTZ60002 310967Waterfilter TZ70003 467873 Afval A Dit apparaat is gemarkeerd volgens de Europese richtlijn betreffende afgedankte elektrische en elektronische apparatuur (AEEA) 2002/96/EG. Deze richtlijn bepaalt het kader voor de terugname en verwerking van afgedankte apparatuur, dat over heel Europa wordt toegepast. Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering. Garantie Voor dit apparaat gelden de garantievoor-waarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier, bij wie u het apparaat heeft gekocht, geeft u hierover graag meer informatie. Om aanspraak te maken op de garantie heeft u altijd uw aankoopbewijs nodig.Wijzigingen voorbehouden.83

Probleem Oorzaak Oplossing

Op het display verschijnt

Bonenreservoir vuLLen,

hoewel het bonenreservoir

15 gevuld is, of het

De bonen vallen niet in het

maalwerk (bonen zijn te

Klop zachtjes tegen het

Gebruik eventueel een

Maak het bonenreservoir 15

leeg en veeg het uit met een

Er kan geen warm water

de melkschuimer 10 zuigt

Ongeschikte melk. Gebruik melk met een

vetgehalte van 1,5%.

De melkschuimer 10 is niet

Monteer de melkschuimer

De kofe loopt slechts

druppelsgewijs of er loopt

helemaal geen kofe meer.

De maalgraad is te fijn. De

gemalen koffie is te fijn.

Stel de maalgraad grover in.

Gebruik grover gemalen

Het apparaat is sterk

Ontkalk het apparaat.

De koffie heeft geen

Ongeschikte koffiesoort. Gebruik een andere

De bonen niet meer vers. Gebruik verse bonen.

De maalgraad is niet op de

koffiebonen afgestemd.

Stel de maalgraad fijn in.

De koffie is te ‘zuur’. De maalgraad is te

of gebruik fijner gemalen

Ongeschikte koffiesoort. Gebruik een donkerder

Als de storing niet kan worden verholpen, neem dan in elk geval contact op met

Eenvoudige problemen zelf oplossen84

Probleem Oorzaak Oplossing

Ongeschikte koffiesoort. Gebruik een andere

Op het display verschijnt

BeL de hotLine a.u.B.

In het apparaat is een

Het waterfilter 34 blijft niet

Het waterfilter 34 is niet

Het waterfilter 34 in het

reservoir drukken, tot het

Het koffiedik is niet compact

De maalgraad is te fijn of te

grof ingesteld of er wordt te

weinig gemalen koffie

Stel de maalgraad grover of

fijner in, of gebruik 2

afgestreken maatlepels

Op het display verschijnt

zetgroeP controLeren

Verontreinigde zetgroep. Zetgroep reinigen.

Te veel gemalen koffie in de

Zetgroep reinigen. (Gebruik

maximaal 2 afgestreken

maatlepels gemalen koffie).

Sterk wisselende koffie- of

melkschuimkwaliteit.

Het apparaat is verkalkt. Het apparaat volgens de

handleiding met twee ont-

kalkingstabletten ontkalken.

Lekwater op binnenzijde

verwijderde lekschaal.

seconden na de laatste

drankbereiding wegnemen.

Als de storing niet kan worden verholpen, neem dan in elk geval contact op met

Eenvoudige problemen zelf oplossen85

BE Belgique, België, Belgium

BSH Huishoudapparaten B.V.

www.siemenshuishouden.nl
