Producttype	Presentatieafstandsbediening met laserpointer
Merk	Logic3
Model	PowerPoint LG290
Categorie	Afstandsbediening
Frequentieband	2400-2483 MHz (16 kanalen, 65535 ID)
Werkafstand	20 meter binnen
Voeding afstandsbediening	CR2032-batterij (1x)
Werkspanning	2,6 V - 3,3 V
Stroomverbruik	Normaal < 5 mA, Laser < 30 mA, Standby < 10 µA
Afmetingen	75 mm (L) x 34 mm (B) x 5 mm (H)
Gewicht	Ongeveer 14 g (inclusief ontvanger en batterij)
Laserpointer	Klasse II, vermogen 1 mW, golflengte 650 nm
Systeemcompatibiliteit	Windows 2000/XP/Vista, Mac OS X 10.4/10.5, USB-poort
Ondersteunde software	PowerPoint 2000+, Keynote (Mac)
Hoofdfuncties	Vorige/volgende dia, laserpointer, zwart/wit scherm, Alt+Tab, FN, link
Opberging	Opbergvak voor ExpressCard/PCMCIA-poort
Batterij-indicator laag	Ja (lampje op de afstandsbediening)
Ontvanger	USB met linkindicator en ID-knop
Veiligheid	Let op laser klasse II, niet rechtstreeks in kijken, buiten bereik van kinderen houden
Reserveonderdelen	Beschikbaar op www.logic3.com
Onderhoud	Reinigen met een zachte, droge doek

Veelgestelde vragen - PowerPoint LG290 Logic3

Hoe koppel ik de afstandsbediening met de USB-ontvanger?

Plaats de batterij, sluit de USB-ontvanger aan, druk op de ID-knop van de ontvanger (lampje brandt), houd vervolgens de FN- en Link-knoppen van de afstandsbediening ingedrukt totdat de linkindicator knippert. Voor Mac volgt u de keyboard pairing wizard.

Wat te doen als de afstandsbediening niet werkt?

Controleer of de ontvanger goed is aangesloten en de linkindicator brandt. Zorg ervoor dat de batterij correct is geplaatst en werkt. Vervang de batterij indien nodig. Controleer de compatibiliteit van uw systeem en blijf binnen 20 meter.

Hoe vervang ik de batterij?

Open het batterijklepje aan de achterkant van de afstandsbediening, verwijder de oude CR2032-batterij en plaats een nieuwe met de juiste polariteit (+/-). Sluit het klepje.

Is de laserpointer gevaarlijk?

Ja, de laser is klasse II met een vermogen van 1 mW. Kijk nooit rechtstreeks in de straal en richt deze niet op de ogen van mensen of dieren. Houd het apparaat buiten bereik van kinderen.

Werkt de afstandsbediening met Keynote op Mac?

Ja, deze is compatibel met Keynote op Mac OS X 10.4 en 10.5. Let op: de Slide-knop (diavoorstelling) werkt niet onder Keynote. Volg de specifieke koppelingsprocedure voor Mac bij het eerste gebruik.

Hoe gebruik ik de FN-toets?

De FN-toets wordt in combinatie met andere knoppen gebruikt om toegang te krijgen tot secundaire functies (aangegeven in blauw). Bijvoorbeeld, FN + Zwart voor zwart scherm, FN + Wit voor wit scherm, FN + Alt+Tab om van programma te wisselen.

Wat is het bereik van de afstandsbediening?

Het bereik is 20 meter binnen met een frequentieband van 2,4 GHz. Gebruik 16 kanalen en maximaal 65535 ID om interferentie te voorkomen.

Hoe wijzig ik de ID van de afstandsbediening?

Bij interferentie houdt u de knoppen FN en Link ingedrukt totdat de linkindicator op de ontvanger knippert. Deze handeling mag alleen worden uitgevoerd bij ernstige interferentie.

Kan ik de afstandsbediening gebruiken met andere software dan PowerPoint?

Ja, de afstandsbediening wordt herkend als een standaard toetsenbord. Het kan dus werken met elke presentatiesoftware die navigatietoetsen gebruikt (pijltjes, spatie, etc.). Specifieke functies (zwart/wit scherm) worden mogelijk niet ondersteund.

Waar kan ik reserveonderdelen of technische ondersteuning krijgen?

Reserveonderdelen zijn beschikbaar op de website www.logic3.com. Voor technische ondersteuning kunt u contact opnemen met de helpdesk op [phone] of per e-mail op [e-mail].

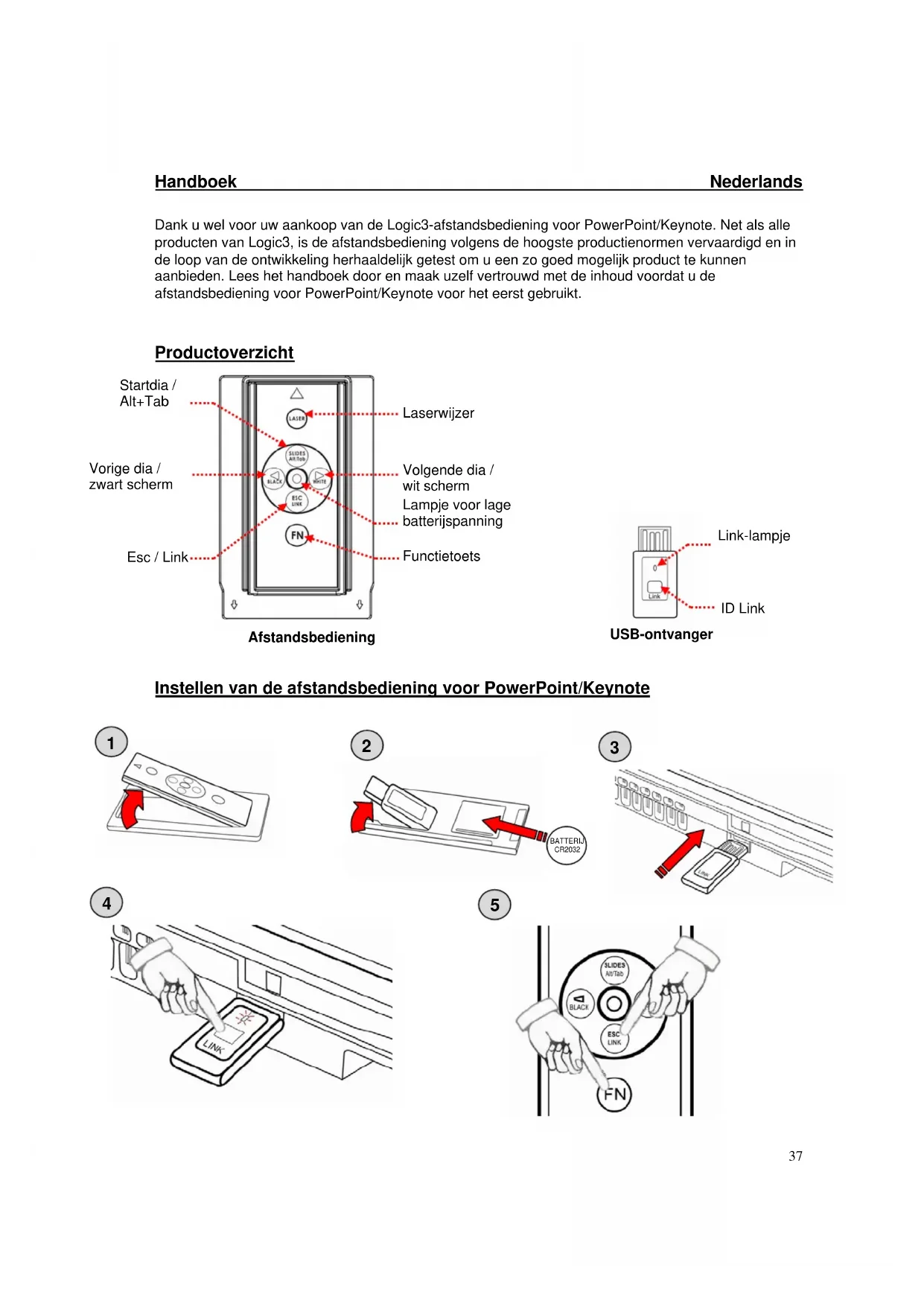

GEBRUIKSAANWIJZING PowerPoint LG290 Logic3

Dank u wel voor uw aankoop van de Logic3-afstandsbediening voor PowerPoint/Keynote. Net als alle producten van Logic3, is de afstandsbediening volgens de hoogste productienormen vervaardigd en in de loop van de ontwikkeling herhaaldelijk getest om u een zo goed mogelijk product te kunnen aanbieden. Lees het handboek door en maak uzelf vertrouwd met de inhoud voordat u de afstandsbediening voor PowerPoint/Keynote voor het eerst gebruikt.

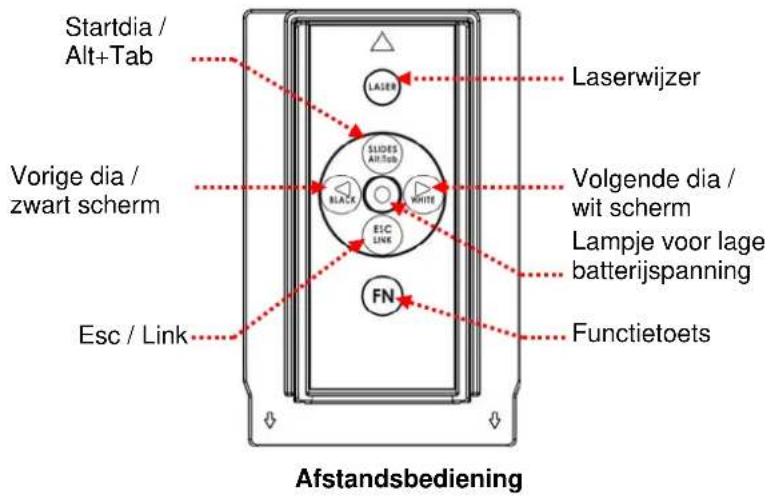

Productoverzicht

Startdia / Alt+Tab Vorige dia / zwart scherm Esc / Link LASER SLIDES Alt+Tab BLACK WHITE EIC LINK FN Laserwijzer Volgende dia / wit scherm Lampje voor lage batterijspanning Functietoets Afstandsbediening

Link-lampje ID Link USB-ontvanger

Instellen van de afstandsbediening voor PowerPoint/Keynote

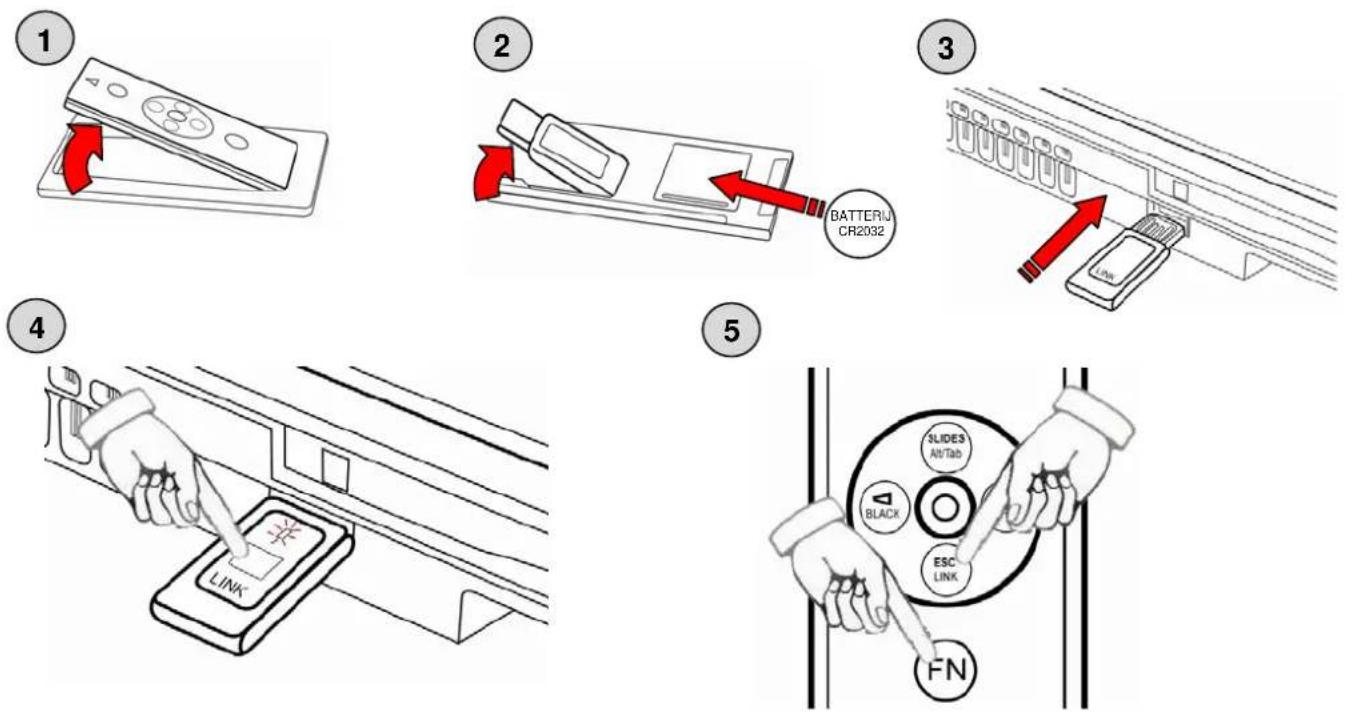

Instellen/Koppelen van de afstandsbediening voor PowerPoint/Keynote

1. Neem de afstandsbediening uit de houder.

2. Verwijder de USB-ontvanger van de achterkant van de afstandsbediening.

Open de batterijkap en steek de batterij erin. Doe de kap weer dicht.

WAARSCHUWING: Let op dat de batterij op de juiste manier aangebracht wordt. Als de batterij verkeerd om wordt aangebracht (omgekeerde polariteit), kan dit persoonlijk letsel en beschadiging van de afstandsbediening voor PowerPoint veroorzaken.

1. Steek de USB-ontvanger in de USB-poort van uw notebook.

2. Druk op de ID Link-knop op de USB-ontvanger (het Link-lampje gaat branden).

3. Houd de FN en Link-knop op de afstandsbediening ingedrukt tot het Link-lampje op de ontvanger begint te knipperen. Het koppelen is dan voltooid.

Volg voor MAC onderstaande stappen op (dit hoeft alleen bij de eerste keer worden gedaan):-

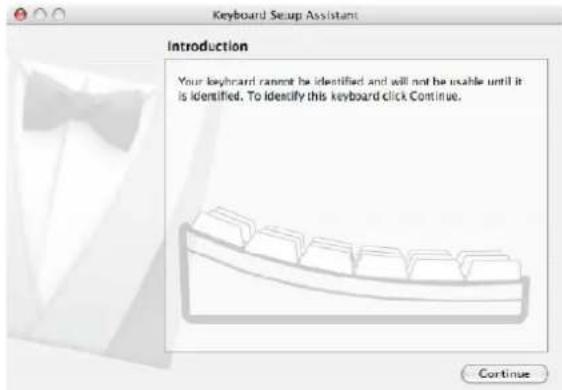

(1) Als u de ontvanger voor het eerst aansluit wordt er een Mac OS X synchronisatiescherm voor het toetsenbord weergegeven.

(2) Volg de instructies zoals aangegeven in Instellen/Koppelen van de PowerPoint/Keynote Afstandsbediening

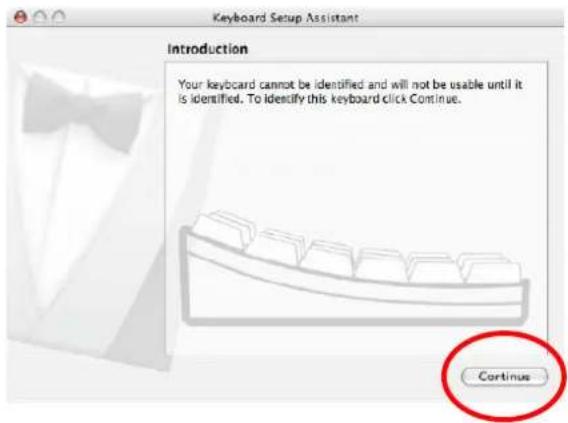

(3) Klik op 'Doorgaan' in de Instellingsassistent voor toetsenbord. Let op : de PowerPoint/Keynote Afstandsbediening is ontworpen om door je systeem als een toetsenbord te worden gezien zodat dat je aanvullende softwaredrivers hoeft te installeren.

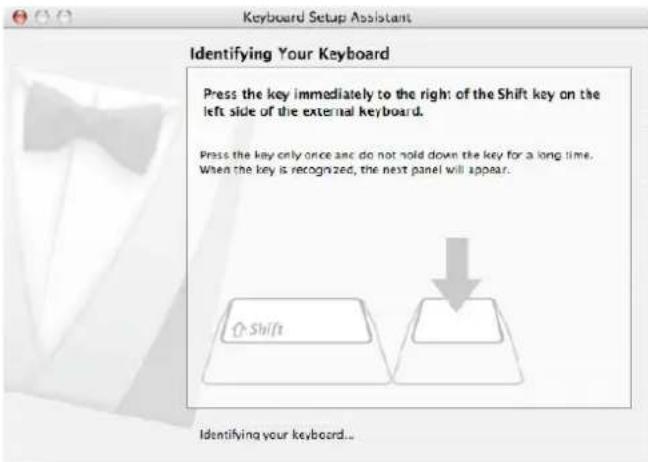

(4) De instellingsassistent zal u nu vragen op de rechtertoets of op de shifttoets te drukken.

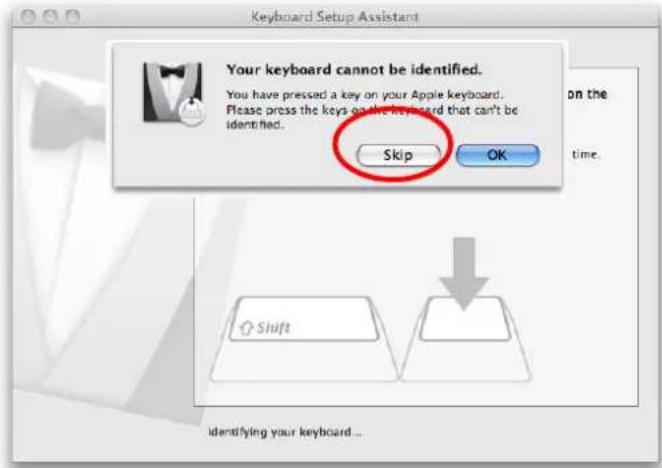

(5) In het venster dat vervolgens wordt weergegeven moet u op Overslaan drukken

(7) Uw PowerPoint/Keynote Afstandsbediening is nu klaar voor gebruik

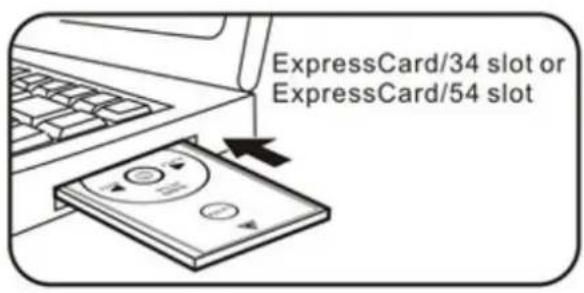

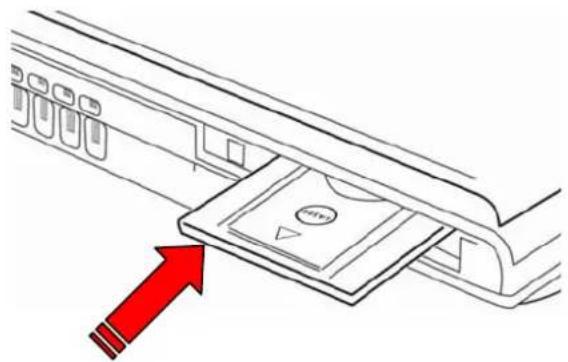

De afstandsbediening voor PowerPoint/Keynote is ontworpen om in de Express/PCMCIA-kaartsleuf van uw notebook te kunnen worden opgeslagen in zijn houder.

ExpressCard/34 slot or ExpressCard/54 slot

Gebruik van de afstandsbediening

N.B.: De FN-knop wordt in combinatie met de knoppen op de afstandsbediening gebruikt (FN-functies met blauwe tekens aangegeven).

Knop met blauw teken	Functie	Hoe	te
Fn + Black	scherm zwart	Indrukken om het hele scherm zwart te maken. Druk nogmaals op “Black” om verder te gaan.
Fn + Wit	scherm wit	Indrukken om het hele scherm wit te maken. Druk nogmaals op “White” om verder te gaan.
Fn + Alt+Tab	Van presentatieprogramma/- bestanden wisselen	Houd de Fn-knop ingedrukt en klik op Alt+Tab om het bestand te selecteren. Laat vervolgens de Fn-knop los om het geselecteerde bestand te ruilen.N.B.: Alt/Tab is niet een functie van Mac OS
Fn + Link	ID wijzigen	Raadpleeg “Instellen/koppelen van de afstandsbediening voor PowerPoint/Keynote”.N.B.: Voer de ID-wijziging ALLEEN uit indien de afstandsbediening niet goed werkt door HF-storing.

N.B.:

a. Het lampje voor lage batterijspanning ① gaat branden wanneer de batterij bijna leeg is. De batterij moet dan vervangen worden.
b. De Knoop Slide werkt niet op Keynote Mac OS

Systeemvereisten

Windows 2000/XP/Windows Vistapc met een beschikbare USB-poort Presentatiesoftware: PowerPoint 2000 of later

Mac OS X v.10.4 en 10.5 met een USB-aansluiting Presentatiesoftware: PowerPoint v. X voor Mac OS X of later

Productspecificaties

Bereik afstandsbediening: 20 meter binnen

Bedrijfsspanning: Afstandsbediening 2,6 V-3,3 V

Vermogen: Batterij CR2032 x1

Stroomverbruik: Bij normaal gebruik <5 mA

Bij gebruik van de laser <30 mA

In

de

slaApstand

<10

Afgegeven vermogen: Onder 1 mW

Productafmetingen

Afmetingen: 75 mm(L) x 34 mm(B) x 5 mm(H)

Gewicht: Ong. 14 g (inclusief ontvanger en batterij)

BELANGRIJKE INFORMATIE VOOR VEILIGHEID EN GEZONDHEID

VOORZICHTIG

LASERSTRALING – NIET IN STRAAL

MAX. AFGEGEVEN VERMOGEN:

1 mW

GOLFLENGTE: 650 ± 20 nm

Dit product voldoet aan 21 CFR.

De laserstraal kan permanente beschadiging van de ogen veroorzaken. Kijk niet rechtstreeks in de laserstraal en richt de laserstraal niet in uw ogen, de ogen van anderen, of de ogen van huisdieren.

Bewaar dit apparaat buiten het bereik van kinderen. Dit apparaat is bedoeld als werktuig, niet als speelgoed of ter vermaak. Het mag uitsluitend door volwassenen gebruikt worden.

Problemen oplossen

Probleem Wat moet ik doen?
De afstandsbediening werkt niet	Controleer of de afstandsbediening en de dongle aangesloten zijn. Controleer of het Link-lampje op de dongle brandt.
	Controleer of de batterij van de afstandsbediening juist aangebracht is
	Vervang de batterij van de afstandsbediening door een nieuwe
	Controleer de systeemcompatibiliteit
	Zorg ervoor dat u op de juiste afstand staat (max. 20 meter)

Mocht u problemen hebben bij het aansluiten of instellen van de afstandsbediening voor PowerPoint/Keynote (LG290), raadpleeg dan onze technische hulplijn via [phone] (internationaal beltarief) of via e-mail [e-mail]. Voor sommige modellen zijn reserveonderdelen verkrijgbaar op onze website, www.logic3.com
