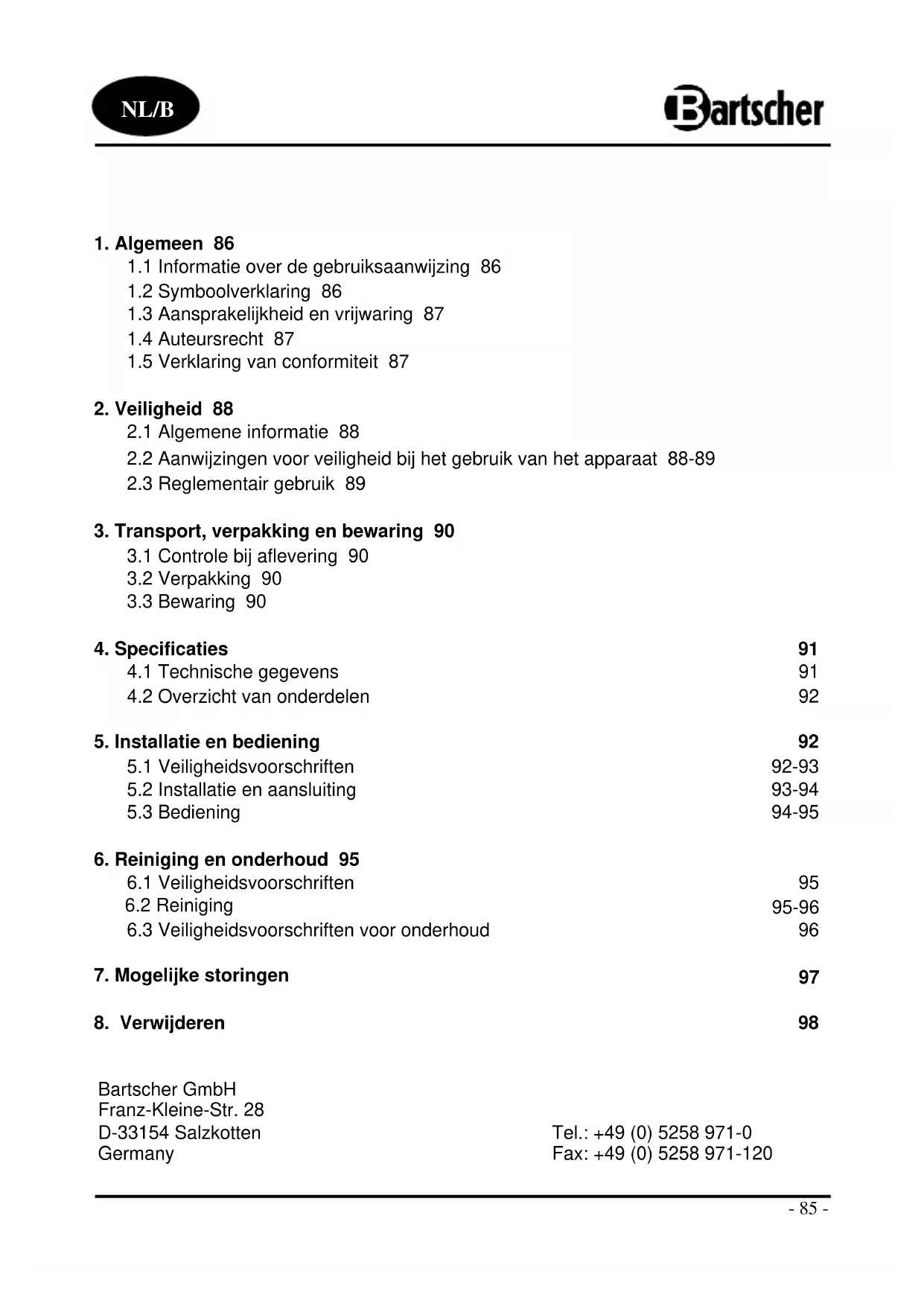

GEBRUIKSAANWIJZING A150671 BARTSCHER

1.1 Informatie over de gebruiksaanwijzing 86

1.2 Symboolverklaring 86

1.3 Aansprakelijkheid en vrijwaring 87

1.5 Verklaring van conformiteit 87

2.1 Algemene informatie 88

2.2 Aanwijzingen voor veiligheid bij het gebruik van het apparaat 88-89

3.1 Controle bij aflevering 90

4.2 Overzicht van onderdelen 92

5.1 Veiligheidsvoorschriften 92-93

5.2 Installatie en aansluiting 93-94

6. Reiniging en onderhoud 95

6.1 Veiligheidsvoorschriften 95

6.3 Veiligheidsvoorschriften voor onderhoud 96

7. Mogelijke storingen

1.1 Informatie over de gebruiksaanwijzing

Deze gebruiksaanwijzing bevat de beschrijving van de installatie, de bediening en het onderhoud van het apparaat en dient als belangrijke informatiebron en naslagwerk. De kennis en het inachtnemen van alle hier beschreven veiligheidsvoorschriften en instructies is een voorwaarde voor veilig en juist gebruik van het apparaat. Daarom moeten de voor het toepassingsgebied van het apparaat geldende lokale voorschriften inzake ongevallenpreventie en algemene veiligheidsvoorschriften worden opgevolgd. De gebruiksaanwijzing is een integraal onderdeel van het product en moet altijd binnen handbereik bewaard worden, zodat deze installatie-, bedienings-, onderhouds- en reinigingspersoneel er gebruik van kan maken.

1.2 Symboolverklaring

Belangrijke veiligheids- en technische instructies zijn in deze gebruiksaanwijzing aangeduid door symbolen. Deze instructies moeten bij het gebruik van dit apparaat absoluut in acht worden genomen om ongelukken, gevaar voor personen of materiële schade te vermijden. WAARSCHUWING! Dit symbool waarschuwt voor gevaren, die tot lichamelijk letsel kunnen leiden. Volgt u de aangegeven veiligheidsinstructies op en wees in deze gevallen heel voorzichtig. WAARSCHUWING! Gevaar voor elektrische schokken! Bij dit symbool moet men op gevaarlijke situaties letten, die elektrische schokken kunnen veroorzaken. Als de veiligheidsvoorschriften niet worden opgevolgd, bestaat het gevaar van lichamelijke letsel en levensgevaar. OPLETTEN! Met dit symbool worden aanwijzingen gegeven, die als zij niet in acht worden genomen, tot beschadiging, slecht functioneren en/of storing van het apparaat kunnen leiden. AANWIJZING! Dit symbool wijst op tips en informatie die wezenlijk zijn voor efficiënt en storingsvrij gebruik van het apparaat. WAARSCHUWING! Heet oppervlak! Dit symbool waarschuwt ervoor dat het werkende apparaat een heet oppervlak heeft. Veronachtzaming van de waarschuwing kan verbranding veroorzaken!- 87 -

1.3 Aansprakelijkheid en vrijwaring

Alle gegevens en tips die zijn opgenomen in deze gebruiksaanwijzing zijn samengesteld rekening houdend met de geldende voorschriften, de actuele technische stand van zaken en onze langdurige inzichten en ervaring. Ook de tekst van deze gebruiksaanwijzing is zo goed mogelijk vertaald. Wij zijn echter niet aansprakelijk voor eventuele fouten in de vertaling. Doorslaggevend is de bijgevoegde Duitse versie van deze gebruiksaanwijzing. Het geleverde apparaat kan bij speciale bestellingen, aanvullende bestelopties of vanwege de nieuwste technische ontwikkelingen afwijken van de hier beschreven regels en grafische afbeeldingen. Hebt u vragen, neem dan contact op met de fabrikant. AANWIJZING! Lees deze gebruiksaanwijzing zorgvuldig door voordat u begint met de werkzaamheden, met name voordat u het apparaat in gebruik neemt! De fabrikant is niet aansprakelijke voor schade en storingen die zijn veroorzaakt door het niet in acht nemen van de informatie uit deze gebruiksaanwijzing. Bewaar de gebruiksaanwijzing in de buurt van het product en zorg dat hij toegankelijk is voor alle personen, die met het apparaat werken. Wij behouden ons het recht voor om technische veranderingen in het product aan te brengen die leiden tot verbetering van de gebruikseigenschappen en de verdere ontwikkeling van het apparaat.

De gebruiksaanwijzing en de erin opgenomen teksten, tekeningen, foto’s en andere afbeeldingen zijn auteursrechtelijk beschermd. Niets (ook gedeeltelijk) uit deze uitgave mag in ongeacht welke vorm worden verveelvoudigd, verwerkt en/of gepubliceerd zonder voorafgaande schriftelijke toestemming van de fabrikant. Overtreding van het bovenstaande verplicht tot schadevergoeding. Wij behouden ons het recht voor tot verdere vorderingen. AANWIJZING! De inhoudelijke gegevens, teksten, tekeningen, foto’s en andere afbeeldingen vallen onder het auteursrechten het recht op de bescherming van de industriële eigendom. Ieder misbruik is strafbaar.

1.5 Verklaring van Conformiteit

Het apparaat beantwoordt aan de actuele EU-normen en richtlijnen. Dit bevestigen we in de EG-Verklaring van Conformiteit. Indien gewenst, sturen we u graag de betreffende Verklaring van Conformiteit toe.- 88 -

In dit gedeelte wordt een overzicht gegeven van alle belangrijke veiligheidsaspecten. Bovendien zijn er in de onderstaande hoofdstukken concrete veiligheidsvoorschriften opgenomen (aangeduid met symbolen) om risico’s te voorkomen. Daarom moeten de op het apparaat aangebrachte pictogrammen, tekens en opschriften in acht genomen worden en steeds goed leesbaar gehouden. Het in acht nemen van alle veiligheidsvoorschriften garandeert een optimale bescherming tegen gevaren en een veilig en storingsvrij gebruik van het apparaat.

Het apparaat is gemaakt volgens de laatste stand der techniek. Het kan echter een bron van gevaar vormen als het apparaat niet in overeenstemming met zijn bestemming gebruikt wordt. Kennis van de inhoud van deze gebruiksaanwijzing is een van de voorwaarden, om gevaren en fouten te vermijden waardoor het apparaat veilig en storingsvrij gebruikt kan worden. Om gevaren te vermijden en om de optimale werking te garanderen mag het apparaat zonder uitdrukkelijke toestemming van de fabrikant niet veranderd of omgebouwd worden. Het apparaat mag alleen gebruikt worden als het zich in goede technische en veilige staat bevindt.

2.2 Aanwijzingen voor de veiligheid bij het gebruik van het apparaat

De veiligheidsinstructies hebben betrekking op de EU-verordeningen, die op het tijdstip van productie van het apparaat van kracht zijn. Als het apparaat voor commerciële doeleinden wordt gebruikt, is de gebruiker ertoe verplicht, om gedurende de hele exploitatieperiode van het apparaat te controleren of de genoemde veiligheids-voorschriften overeenstemmen met de actuele regels en om nieuwe voorschriften na te leven. Buiten de Europese Unie moeten de geldende veiligheidsvoorschriften en regels in acht worden genomen van de plaats waar het apparaat gebruikt wordt. Behalve de arbeidsveiligheidsvoorschriften uit deze gebruiksaanwijzing moeten de voor het toepassingsgebied van het apparaat algemeen geldende veiligheidsvoorschriften, voorschriften inzake ongevallenpreventie en de geldende richtlijnen inzake milieubescherming in acht worden genomen en opgevolgd.- 89 - OPLETTEN!

o Het toestel is niet bestemd voor gebruik door personen (inclusief kinderen) met een fysieke, sensorische of geestelijke handicap en/of met onvoldoende ervaring en/of onvoldoende kennis, tenzij deze personen onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of van die persoon voldoende uitleg hebben gekregen betreffende het gebruik maken van het apparaat. o Kinderen dienen onder toezicht te zijn om te voorkomen dat ze met het apparaat gaan spelen. o Deze gebruiksaanwijzing zorgvuldig bewaren. Als het apparaat aan een derde persoon ter beschikking wordt gesteld, moet de handleiding ook overgedragen worden. o Alle personen die het apparaat gebruiken, moeten zich aan de regels uit deze gebruiksaanwijzing houden en de veiligheidsvoorschriften in acht nemen. o Het apparaat alleen in gesloten ruimtes gebruiken.

OPLETTEN! Het toestel is ontworpen voor vakgebruik en kan alleen door gespecialiseerd personeel in restauraties worden bediend. De veiligheid is alleen dan gegarandeerd als het apparaat gebruikt wordt in overeenstemming met zijn bestemming. Alle technische ingrepen, ook de montage en het onderhoud, mogen uitsluitend worden uitgevoerd door de gekwalificeerde klantenservice. Contactgrill is bestemd alleen voor grillen van grillproducten! OPLETTEN! Elk gebruik van het apparaat voor andere en/of afwijkende doeleinden dan waarvoor het bestemd is, is verboden en wordt aangemerkt als niet in overeenstemming met zijn bestemming. Alle vorderingen, ongeacht in welke vorm op de fabrikant en/of zijn gemachtigde met betrekking tot schade die is veroorzaakt door oneigenlijk gebruik, zijn uitgesloten. Voor alle schade die is veroorzaakt door verkeerde bediening van het apparaat is alleen en uitsluitend de gebruiker aansprakelijk.- 90 -

3. Transport, verpakking en bewaring

3.1 Controle bij aflevering

Als het apparaat afgeleverd is, onmiddelijk controleren of het compleet en zonder transportschade is. Als er duidelijk zichtbare transportschade is, het geleverde apparaat niet of alleen onder voorbehoud aannemen. De schade opschrijven op de transportdocumenten/ het leveringsdocument van de leverancier. Vervolgens reclameren. Verborgen gebreken onmiddellijk nadat ze zijn geconstateerd, reclameren, omdat eisen tot schadevergoeding alleen binnen de reclamatieperiode mogelijk zijn.

Gooi het verpakkingsmateriaal van het apparaat niet weg. U kunt het eventueel gebruiken voor het bewaren van het apparaat, bij een verhuizing of als u het apparaat bij eventuele schade aan ons servicepunt moet sturen. Verwijder voor de ingebruikname het buitenste en binnenste verpakkingsmateriaal volledig van het apparaat. AANWIJZING! Indien u de verpakking wilt weggooien, let dan op de in uw land geldende regels. Lever het verwerkbare verpakkingsmateriaal aan voor recycling. Controleer of het apparaat en de accessoires compleet zijn. Indien er onderdelen ontbreken, neem dan contact op met onze Klantenservice.

Bewaar de gesloten verpakking tot de installatie en volgens de op de buitenkant aangebrachte plaats- en bewaringsmarkering. Verpakpakte apparaten alleen als volgt bewaren:

- Niet buitenshuis bewaren. - Droog en stofvrij bewaren. - Niet blootstellen aan agressieve middelen. - Tegen straling van de zon beschermen. - Mechanische schokken vermijden. - Bij langere bewaring (> 3 maanden) regelmatig de allgemene toestand van alle bestanddelen en van de verpakking controleren. Indien nodig verbeteren of vernieuwen.- 91 -

Naam Elektrisch contactgrill Artikel nr.: A150.670 A150.669 A150.668 Uitvoering grillvlakken: geribbeld glad boven geribbeld, beneden glad Uitvoering: Bekinsting van chroomnikkel, grillvlakken van gietijzer Bereik van temperatuurregeling: 50° - 300°C Vermogen: 230 V ~ 50 Hz 1800 W Afmetingen: breedte 290 x diepte 370 x hoogte 200 mm Afmetingen boven-grillvlak: breedte 214 x diepte 214 mm Afmetingen onder-grillvlak: breedte 220 x diepte 235 mm Gewicht: 14 kg Naam Dubbel elektrisch contactgrill Artikel nr.: A150.671 A150.672 A150.673 Uitvoering grillvlakken: geribbeld glad boven geribbeld, beneden glad Uitvoering: Bekinsting van chroomnikkel, grillvlakken van gietijzer Bereik van temperatuurregeling: 50° - 300° C Vermogen: 230 V ~ 50 Hz 3600 W Afmetingen: breedte 570 x diepte 370 x hoogte 200 mm Afmetingen boven-grillvlak: breedte 215 x diepte 215 mm Afmetingen onder-grillvlak: breedte 470 x diepte 230 mm Gewicht: 26 kg Technische wijzigingen voorbehouden!- 92 -

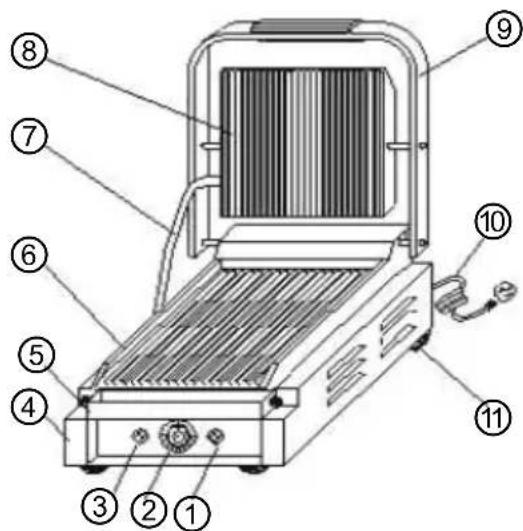

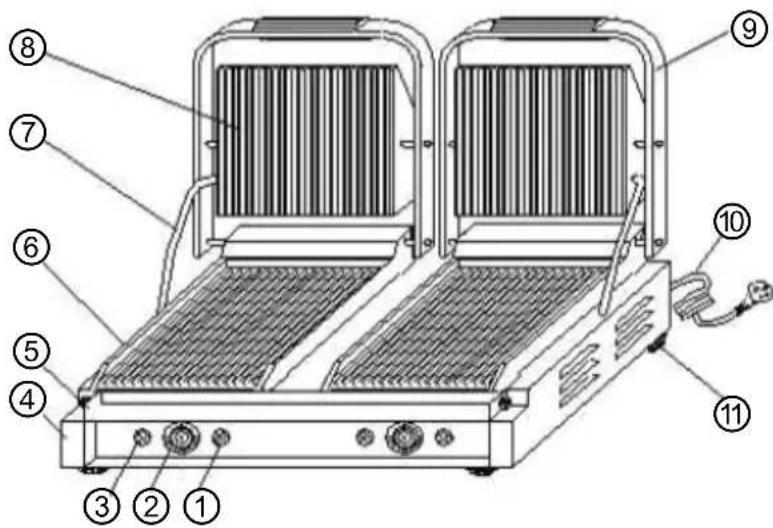

4.2 Overzicht van onderdelen

1. Temperatuur controlelampje (rood)

2. Knop voor temperatuurregeling

3. Netwerkaansluiting controlelampje (groen)

5.1 Veiligheidsvoorschriften

WAARSCHUWING! Gevaar door elektrische stroom! Het apparaat mag uitsluitend aangesloten worden op correct geïnstalleerde, enkelvoudige geaarde stekkers. De stekker niet aan de kabel uit het stopcontact trekken. De kabel mag niet met hete onderdelen in aanraking komen.

• Let op, dat de kabel niet in contact komt met warmtebronnen of scherpe randen. De kabel niet van de tafel of van de toonbank laten hangen. WAARSCHUWING! Heet oppervlak! Sommige elementen van het apparaat worden tijdens het gebruik erg heet. Om verbranding te voorkomen deze hete elementen niet aanraken!

• Gebruik het apparaat niet als het niet juist functioneert, beschadigd is of is gevallen.

• Gebruik uitsluitend accessoires en onderdelen die door de fabrikant worden aanbevolen. De garantie vervalt als er andere accessoires worden gebruikt, ze kunnen gevaarlijk zijn voor de gebruiker, schade aan het apparaat veroorzaken en leiden tot lichamelijke letsel.

• De kabel niet onder tapijt of andere warmteisolatie leggen. De kabel niet afdekken. De kabel weghouden van het werkvlak en niet in water onderdompelen.

• Het apparaat niet bewegen of kantelen terwijl het in werking is.

• Bij onweer (plensbui etc.) onmiddellijk stroomtoevoer afsluiten. Het zal beschadiging van het toestel door bliksemslag voorkomen. WAARSCHUWING! Gevaar van verwonding! Verwijder nooit de bekisting en voer nooit veranderingen aan het toestel zelf door. Veranderingen aan het toestel kan tot zware verwondingen aan personen en zaken voeren.

WAARSCHUWING! Gevaar voor elektrische schokken! Ondeskundige installatie van het apparaat kan verwondingen veroorzaken! Vergelijk de installatiegegevens van het lokale stroomnetwerk met de technische gegevens van het apparaat (zie typeschild). Het apparaat alleen aansluiten als bovenstaande gegevens overeenkomen! De veiligheidsvoorschriften in acht nemen!

5.2 Installatie en Aansluiting

OPLETTEN! Het installeren en onderhouden van het apparaat dient alleen maar door de deskundigen uitgevoerd te worden.

• Het apparaat uitpakken en al het verpakkingsmateriaal verwijderen.

• Haal de beschermende folie van het apparaat. Verwijder eventuele lijmresten met een geschikt oplosmiddel.

• Plaats het apparaat op een vlakke en stabiele ondergrond die het gewicht van het apparaat kan dragen en ongevoelig is voor temperatuur.

• Plaats het apparaat nooit op een makkelijke ontvlambare ondergrond (zoals bv. een tafelkleed oid.).

• Plaats het apparaat nooit in de buurt van bronnen van open vuur, elektrische kachels, verwarmingsketels of andere warmtebronnen.- 94 -

• Elk elektriciteitscircuit van het stopcontact moet met minimaal 16A beveiligd zijn. Het apparaat mag alleen aangesloten worden op een wandcontactdoos; het is niet toegestaan om verlengsnoeren of verdeelstekkers te gebruiken.

• Plaats het apparaat dusdanig, dat u makkelijk toegang heeft tot de stekker, zodat u indien noodzakelijk het apparaat snel los kunt koppelen van het lichtnet.

• Aan de achterkant bevindt zich een aardingspin. Verbind de aardingskabel met de koperen kabel (diameter tenminste 2 mm²) volgens algemeen van kracht zijnde veiligheidsvoorschriften.

• Dubbel grill dient aan twee aparte contactdozen worden aangesloten.

• Het toestel aan een enkel stopcontact aansluiten.

• Groene netwerkaansluiting controlelampje brandt.

• Het toestel is uitgerust met een knop voor temperatuurregeling. De temperatuur die afgestemd kan worden bevindt zich tussen 50° en 300 °C. Het wordt aanbevolen om een maximale werktemperatuur tussen 200°-250°C te h ouden.

• Roode temperatuur controlelampje brandt op het moment dat de temperatuur regelingknop op gekozen waarde wordt ingesteld.

• Na aanzetten heeft het toestel ca. 10 min. nodig om de temperatuur 250°C te bereiken.

• Als het toestel de gekozen temperatuur bereikt gaat het roode controlelampje uit.

• Als de temperatuur met ca. 10°C daalt, gaat de ver warming weer aan en het roode temperatuur controlelampje brandt.

• Nu dient de boven grill-vlak met behulp van het handvat te worden opgeheven tot de juiste positie. Giet een beetje plantaardige spijsolie op de onder grill-vlak en verdeel achtereen de grillgerechten. Sluit de gill-vlakken. Bekijk de gerechten tot het grillproces is beëindigd. WAARSCHUWING! Heet oppervlak! Contactgrill verwarmt zeer tijdens werking ook aan de buiten- en bovenkant. Raak het toestel nooit tijdens werking of kort daarna aan. Bedien het toestel nooit van een geleunde positie.

• Aan de voorkant van onder grill-vlak bevindt zich een blad voor lekkende plantaardige en dierlijke olie. Het dient te worden leeggemaakt pas toen het toestel, het blad en de inhoud afkoelen.- 95 - OPMERKING! Verbrandingsgevaar! Handen en gezicht tegen eventueel spuiten van vet beschermen!

• Harde of scherpe voorwerpen vermijden te gebruiken om het beschadigen van de bovenste laag of bedieningselementen voor te komen.

• Na het beëindigen van het grillproces temperatuurschakelaar op „0“ zetten. De gegrilde gerechten eruitnemen en de steker uitschakelen. OPLETTEN! Het toestel is voorzien van een beschermingssysteem tegen oververhitten. Na aanzetten van bescherming tegen overerhitten dient het toestel van contactdoos te worden gescheiden (steker uitnemen) en grill laten afkoelen. RESET toets onderaan het toestel drukken. Bij vaker aanzetten van bescherming tegen overerhitten in korte intervallen dient men contact op te nemen met servicedienst.

Koppel het apparaat los van het stopcontact (trek de stekker er uit!) als het niet wordt gebruikt.

6. Reiniging en onderhoud

6.1 Veiligheidsvoorschriften

o Zowel voor reiniging als voor reparatie de stekker van het apparaat uit het stopcontact halen en het apparaat laten afkoelen. o Gebruik geen bijtende reinigingsmiddelen en zorg ervoor, dat er geen water in het apparaat komt. o Het is niet toegestaan het apparaat, de kabel of de stekker in water of een andere vloeistof onder te dompelen, om elektrische schokken te vermijden. OPLETTEN! Het apparaat is niet geschikt voor het direct uitspoelen met een waterstraal. Daarom is het niet toegestaan het apparaat met een hogedruk waterstraal te reinigen!

o Het toestel dient te worden gewassen na elk gebruik. o Gebruik alleen zachte doekjes en vermijd absoluut scherpe reinigingsmiddelen die het metaal kunnen krassen. o Gebruik nooit agressieve reinigingsmiddelen om spraymiddelen.- 96 - o Reinig de bekisting, het handvat en boven grill-vlak buiten met een vochtig doekje. Bij grotere verontreinigingen kan een zacht reinigingsmiddel worden gebruikt. o Grillvlakken binnen met een zacht vochtig doekje en zacht reinigingsmiddel wassen. o Poets de met ribbels uitgevoerde grill-vlakken van binnen met warm water en vochtig doekje. o Verwijder grotere verontreinigingen van met ribbels uitgevoerde vlakken met de bijgesloten borstel. o Smeer bij sterkere verontreinigingen de nog warme grill-vlakken van binnen met olie, laat enkele minuten inwerken en poets met een zacht doekje. o Reinig de vetopvanglade met warm water en zachte reinigingsmiddel. Wees voorzichtig bij het reinigen van de afneembare vetopvanglade. Vóór verwijderen afwachten totdat het vet afkoelt. o Neem, na wassen van het toestel, een zacht, droog doekje en droog de oppervlakte van het apparaat af en polijst. o Verzeker je, voor het opbergen van het toestel op een droge plaats, dat het apparaat schoon is.

6.3 Veiligheidsvoorschriften voor onderhoud

o Regelmatig dient gecontroleerd te worden of de voedingskabel niet beschadigd is. Het is niet toegestaan het apparaat te gebruiken als de kabel beschadigd is. Indien de kabel beschadigd is, moet hij om gevaar te voorkomen vervangen worden door de service of een gekwalificeerde elektricien. o Bij schade en storingen neemt u contact op met uw verkoper of onze Klantenservice. Let op de aanwijzingen uit punt 7 betreffende het opzoeken van de storingen. o Onderhouds- en reparatiewerkzaamheden mogen alleen door gekwalificeerde vaklui worden uitgevoerd, onder gebruikmaking van originele reserveonderdelen en accessoires. Probeert u nooit zelf het apparaat te repareren!- 97 -

7. Mogelijke storingen

PROBLEEM OORZAAK OPLOSSING

Grillvlakken worden niet warm hoewel het toestel aan is en het roode temperatuur controle- lampje brandt.

temperatuur-regeling is beschadigd.

2. Tenminste één van de

verwarmingskabels is beschadigd.

3. Het beschermingsysteem

tegen oververhitten is aan.

3. Grill laten afkoelen,

RESET toets onderaan het toestel drukken. Het toestel is aan, temperatuurregeling- knop is actieg, roode temperatuur controle- lampje brandt maar temperatuur kan niet worden geregeld.

temperatuurregeling is beschadigd.

1. Met handelaar contact

opnemen. Het roode temperatuur controlelampje brandt niet hoewel het toestel aan is en de verwarming normaal verloopt.

controlelampje is beschadigd.

1. Met handelaar contact

opnemen. Groene netwerkaansluiting controlelampje brandt niet hoewel het toestel aan is.

controleren en beschadigingen op de leiding controleren.

2. Met handelaar contact

opnemen. Bovenstaande gevallen worden getoond alleen als voorbeelden en richtlijnen. Indien een dergelijk of soortgelijk probleem ontstaat, dient het toestel onmiddellijk te worden uitgezet en de werking gestopt. Contacteer alstublieft zo snel mogelijk een gekwalificeerde specialist of handelaar.- 98 -

Oude apparaten Het gebruikte apparaat moet worden verwijderd in overeenstemming met in uw land geldende voorschriften. Aanbevolen wordt om contact op te nemen met een bedrijf dat gespecialiseerd is in verwijdering. WAARSCHUWING! Om misbruik en de daaraan verbonden gevaren te voorkomen, maakt u uw oude apparaat vóór de verwijdering onbruikbaar. Het apparaat uit het stopcontact halen en de aansluitkabel uit het apparaat verwijderen. AANWIJZING!

Bij de verwijdering van het apparaat dient u de in uw land geldende voorschriften in acht te nemen.
