Producttype	Elektrische open haard met stoomvlam effect
Merk	FABER
Model	CAS400 - CAS600
Voeding	240 V ~ 50 Hz, 13 A
Afstandsbediening	Ja, met 3 knoppen (aan/uit, standby)
Vlam effect	Waterdamp met instelbare intensiteit via draaiknop
Verlichting	Halogeenlampen 12 V, 45 W, fitting GU5.3
Waterreservoir	Verwijderbaar, capaciteit niet gespecificeerd
Luchtfilter	Ja, wasbaar met water
Onderhoud	Reiniging elke 2 weken: reservoir, bak, mondstuk, filters; lamp vervangen indien defect
Reiniging	Gebruik een zachte doek, water en meegeleverde borstel; geen schurende reinigingsmiddelen gebruiken
Veiligheid	Thermische beveiliging (stroomonderbreker, herstart na 30 min), biocide Silver Biocide, kinderslot (minimaal 8 jaar oud)
Onderdelen	Lamp OPTIMYST 12V 45W GU5.3, transducer, bak, reservoir, luchtfilter
Garantie	Volgens de geldende voorwaarden in het land van aankoop
Recycling	Conform AEEA: niet weggooien met huishoudelijk afval
Installatie	Zelfstandig, op de grond geplaatst, op minimaal 1 meter van brandbare materialen
Gebruik	Alleen binnenshuis, gefilterd kraanwater verplicht
Handbediening	3 knoppen onder de scharnierende klep: voeding (ON/OFF), vlam (aan/standby), vlamintensiteit

Veelgestelde vragen - CAS400 - CAS600 FABER

Wat te doen als het vlameffect niet start?

Controleer of de stekker is aangesloten, of het waterreservoir vol is, of de laagspanningsconnector correct is aangesloten en of de transducer goed in de bak is geplaatst.

Hoe het waterreservoir vullen?

Zet schakelaar A op OFF, verwijder de brandstoflaag, neem het reservoir eruit, draai de dop los (tegen de klok in), vul met kraanwater gefilterd, draai de dop er weer op, plaats het reservoir terug (dop naar beneden) en plaats de brandstoflaag terug.

Waarom is het vlameffect te zwak?

Misschien staat de bedieningsknop C te laag, of is de metalen schijf van de transducer vuil. Verhoog de vlam door knop C naar links te draaien, of reinig de schijf met de meegeleverde borstel.

Hoe vaak moet het apparaat worden gereinigd?

Elke twee weken, vooral als het water hard is. Reinig het waterreservoir, de bak, het mondstuk, de dop en de luchtfilters volgens de instructies in de handleiding.

Hoe een lamp vervangen?

Schakel de stroom uit (knop A op OFF en trek de stekker eruit), wacht 20 minuten tot de lampen zijn afgekoeld, verwijder de bak, neem de defecte lamp eruit door deze verticaal op te tillen, plaats een lamp OPTIMYST 12V 45W GU5.3 door de pinnen in de gaten te richten, duw stevig aan en monteer alles weer.

Kan ik het apparaat buiten gebruiken?

Nee, het apparaat is alleen ontworpen voor gebruik binnenshuis. Gebruik het niet in de buurt van een bad, douche of zwembad.

Welke veiligheidsmaatregelen moet ik nemen?

Bedek het apparaat niet, houd een afstand van minimaal 1 meter tot brandbare materialen, plaats het apparaat niet direct onder een stopcontact, haal de stekker eruit bij storing of langdurig niet-gebruik en houd toezicht op kinderen en kwetsbare personen.

De afstandsbediening werkt niet, wat moet ik doen?

Zorg ervoor dat schakelaar A op het bedieningspaneel op ON (I) staat. Richt de afstandsbediening op het rooster van de haard. Controleer indien nodig de batterijen.

Er komt een onaangename geur uit, waarom?

Dit kan komen door vuil of ongefilterd water. Reinig het apparaat volgens de instructies in de sectie 'Reiniging' en gebruik alleen kraanwater gefilterd.

Het vlameffect produceert te veel rook, hoe aanpassen?

Draai de bedieningsknop van het vlameffect C naar rechts (verlagen) met kwartslagen. Wacht tot de vlamgenerator reageert voordat u opnieuw instelt.

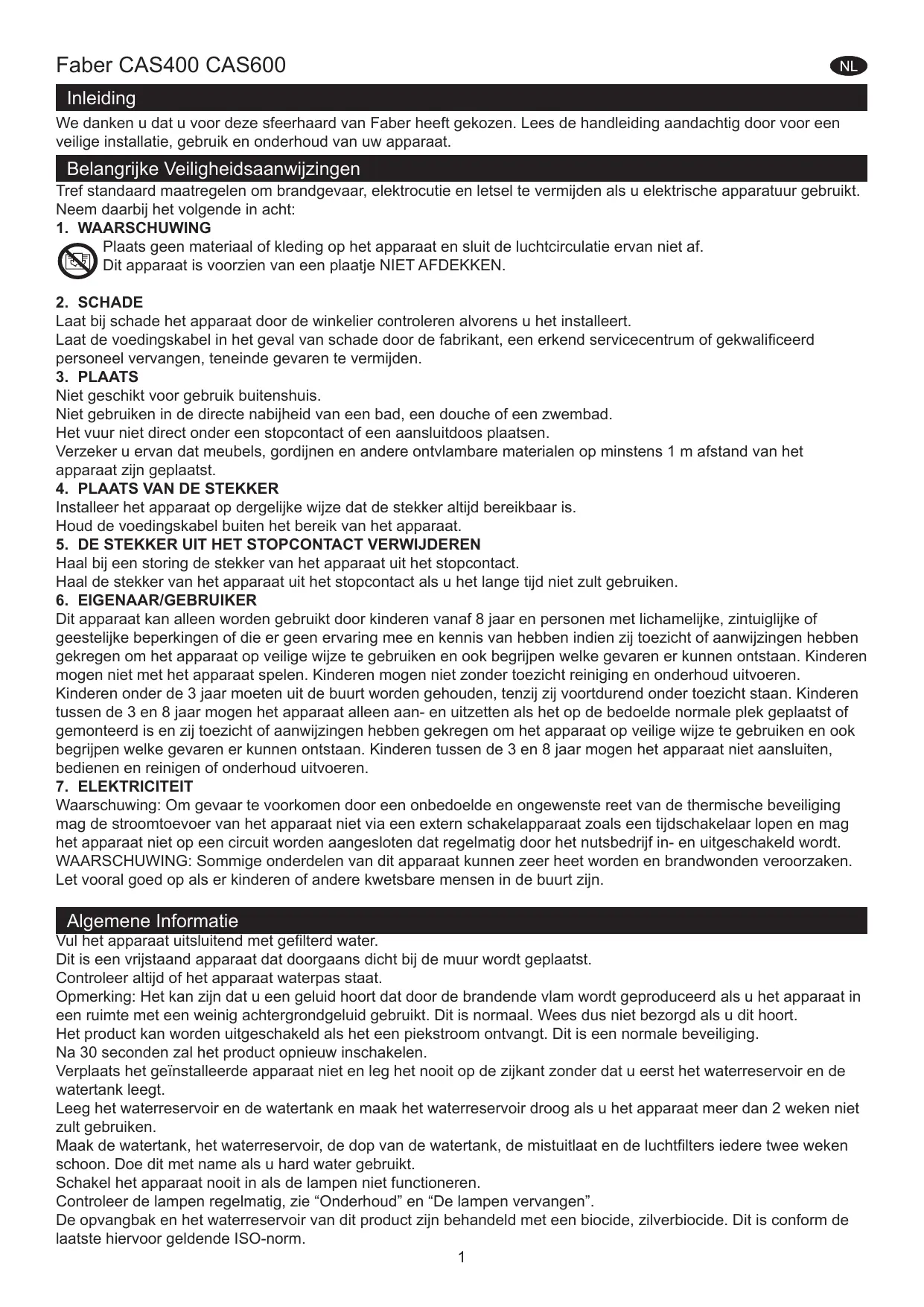

GEBRUIKSAANWIJZING CAS400 - CAS600 FABER

Wij danken u dat u voor deze sfeerhaard van Faber heeft gekozen. Lees de handleiding aandachtig door voor een veilige installatie, gebruik en onderhoud van uw apparaat.

Belangrijke veiligheidsaanwijzingen

Neem standaard maatregelen om brandgevaar, elektrische schokken en letsel te vermijden wanneer u elektrische apparatuur gebruikt.

Neem vooral het volgende in acht:

1. WAARSCHUWING

Plaats geen materiaal of kleding op het apparaat en sluit de luchtcirculatie ervan niet af.

Dit apparaat is voorzien van een plankje. NIET AFDEKKEN.

2. SCHADE

Laat bij schade het apparaat door de winkelier controleren voordat u het installeert.

Laat de voedingskabel in geval van schade door de fabrikant, een erkend servicecentrum of gekwalificeerd personeel vervangen, teneinde gevaren te vermijden.

3. PLAATS

Niet geschikt voor gebruik buitenshuis.

Niet gebruiken in de directe nabijheid van een bad, een douche of een zwembad.

Het vuur niet direct onder een stopcontact of een aansluitdoos plaatsen.

Verzeker u ervan dat meubels, gordijnen en andere ontvlambare materialen op minstens 1 m afstand van het apparaat zijn geplaatst.

4. PLAATS VAN DE STEKKER

Installeer het apparaat zodanig dat de stekker altijd bereikbaar is.

Houd de voedingskabel buiten het bereik van het apparaat.

5. DE STEKKER UIT HET STOPCONTACT VERWIJDEREN

Haal bij een storing de stekker van het apparaat UIT het stopcontact.

Haal de stekker van het apparaat uit het stopcontact als u het lange tijd Niet zult gebruiken.

6. EIGENAAR/GEBRUIKER

Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8 jaar en personen met lichamelijke, zintuiglijke of geestelijke beperkingen of die er geen ervaring mee en kennis van hebben indien zij toezicht of aanwijzingen hebben gekregen om het apparaat op veilige wijze te gebruiken en ook begrijpen welke gevaren er kunnen ontstaan. Kinderen mogen niet met het apparaat spelen. Kinderen mogen zonder toezicht geen reiniging en onderhoud uitvoeren.

Kinderen onder de 3 jaar moeten uit de buurt worden gehouden, tenzij zij voortdurend onder toezicht staan. Kinderen tussen de 3 en 8 jaar mogen het apparaat alleen aan- en uitzetten als het op de bedoelde normale plek geplaatst of gemonteerd is en zij toezicht of aanwijzingen hebben gekregen om het apparaat op veilige wijze te gebruiken en ook begrijpen welke gevaren er kunnen ontstaan. Kinderen tussen de 3 en 8 jaar mogen het apparaat niet aansluiten, bedienen en reinigen of onderhoud uitvoeren.

7. ELEKTRICITEIT

Waarschuwing: Om gevaar te voorkomen door een onbedoelde en ongewenste reset van de thermische beveiliging mag de stroomtoevoer van het apparaat niet via een extern schakelapparaat zoals een tijdschakelaar lopen en mag het apparaat niet op een circuit worden aangesloten dat regelmatig door het nutsbedrijf in- en uitgeschakeld wordt.

WAARSCHUWING: Sommige onderdelen van dit apparaat kunnen zeer heet worden en brandwonden veroorzaken.

Let vooral goed op als er kinderen of andere kwetsbare mensen in de buurt zijn.

Algemene Informatie

Vul het apparaat uitsluitend met gefilterd water.

Dit is een vrijstaand apparaat dat doorgaans tegen de muur wordt geplaatst.

Controleer altijd of het apparaat waterpas staat.

Opmerking: Het kan zijn dat u een geluid hoort dat door de brandende vlam wordt geproduceerd als u het apparaat in een ruimte met weinig achtergrondgeluid gebruikt. Dit is normaal. Wees dus niet bezorgd als u dit hoort.

Het product kan worden uitgeschakeld als het een piekstroom ontvangt. Dit is een normale beveiliging.

Na 30 seconden zal het product opnieuw inschakelen.

Verplaats het geïnstalleerde apparaat niet en leg het nooit op de zijkant zonder dat u eerst het waterreservoir en de watertank leegt.

Leeg het waterreservoir en de watertank en maak het waterreservoir droog als u het apparaat meer dan 2 weken niet zult gebruiken.

Maak de watertank, het waterreservoir, de dop van de watertank, de mistuitlaat en de luchtfilters iedere twee weken schoon. Doe dit met name als u hard water gebruikt.

Schakel het apparaat nooit in als de lampen niet functioneren.

Controleer de lampen regelmatig, zie "Onderhoud" en "De lampen vervangen".

De opvangbak en het waterreservoir van dit product zijn behandeld met een biocide, silverbiocide. Dit is conform de laatste hiervoor geldende ISO-norm.

Installatieaanwijzingen

Dit deel beschrijft hoe u uw sfeerhaard moet installeren.

VOOR DE INSTALLATIE

1. Controleer of al het verpakkingsmateriaal is verwijderd (bestudeer de stickers aandachtig) en bewaar het voor verder gebruik, bijv. als u verhuist of het apparaat naar de winkelier terugbrengt.
2. Voordat u het apparaat op het lichtnet aansluit, controleert u of het lichtnet voldoet aan de voorwaarden die op het apparaat zijn vermeld.

INSTALLATIE

Plaats het apparaat tegen de muur.

De transducer en lampen aansluiten

1. Haal de twee rode lipjes los door ze 90 graden te draaien. (zie Afb. 2)
2. Demonteer de mistuitlaat van het waterreservoir. (Afb. 3)
3. Breng de lampen aan in de fittingen (Afb. 4) en stop de pennen voorzichtig in de gaatjes. (Afb. 4a)
4. Druk de lampen stevig aan.
5. Plaats de transducer in het waterreservoir en sluit de kabel aan op de connector. (Afb. 5)
6. Als de transducer correct in het waterreservoir is aangebracht, past het lipje op de transducer perfect in de holte in het waterreservoir. (Afb. 5a)
7. Verzeker u ervan dat de kabel niet boven de schijf op de transducer is aangebracht (Afb. 5b). Zorg ervoor dat de kabel niet tussen de mistuitlaat en het waterreservoir ingeklemd raakt door de kabel in de wand van het waterreservoir aan te brengen.
8. Hermonteer de mistuitlaat op het waterreservoir en zet deze vast door de twee rode lipjes 90 graden te draaien. (Afb. 6)

De watertank vullen

1. Plaats de watertank in de gootsteen en verwijder de dop (linksom draaien). (Afb. 7)
2. Vul de watertank uitsluitend met gefilterd kraanwater. Op deze manier verlengt u de levensduur van het apparaat dat de vlam en de rook produceert. Filter het water met behulp van een normaal huishoudelijk filtersysteem. Vervang het filter regelmatig. Maak geen gebruik van gedistilleerd water.
3. Draai de dop weer op de watertank - draai de dop niet te strak aan.
4. Plaats de watertank op het waterreservoir met de dop naar beneden gericht en de platte zijde naar boven gekeerd. (Afb. 8)

De houtset monteren

1. Plaats de houtset op de watertank en de mistuitlaat. (Afb. 9)

Sluit de voedingskabel aan op de connector aan de achterkant van het apparaat en steek de stekker in een 13amp/240volt stopcontact. Nu kunt u het apparaat gebruiken.

De sfeerhaard gebruiken

Dit deel beschrijft hoe de sfeerhaard met behulp van de handmatige bediening of de afstandsbediening kunt inschakelen.

HANDMATIGE BEDIENING

De handmatige bediening is onder het klepje aangebracht.

(Zie Afb. 10 voor de opstelling van de handmatige bediening)

Schakelaar 'A': Regelt de stroomvoorziening van de sfeerhaard.

Opmerking: Plaats de schakelaar op 'ON' (I) om de sfeerhaard in te schakelen.

Schakelaar 'B': Activeer de vlam door eenmaal op te drukken. U hoort een luide pieptoon. De lampen zullen onmiddellijk gaan branden. Desondanks duurt het 30 seconden voor de vlam gaat branden.

Plaats de sfeerhaard in stand-by door op te drukken. U hoort een pieptoon.

Draaiknop 'C': Regelt de intensiteit van de vlam.

Draai de draaiknop linksom om de vlam te verhogen, rechtsom om de vlam te verlagen.

DE GEWENSTE VLAM INSTELLEN

1. Voor een realistischer effect kunt u de draaiknop 'C' (Afb. 10) omhoog of omlaag draaien.
2. De vlam is vaak realistischer als u de controlekop omlaag draait.
3. Geef de vlamgenerator de tijd om op uw wijzigingen te reageren.
4. Het apparaat zal minder water verbruiken als u de vlam op een laag niveau laat branden (draaiknop 'C').
5. Kantel of verplaats het apparaat niet als de watertank of het waterreservoir met water zijn gevuld.
6. Controleer altijd of het apparaat waterpas staat.

DE AFSTANDSBEDIENING GEBRUIKEN

Plaats schakelaar A (zie Afb. 10) op het bedieningspaneel op 'ON' (I) om de afstandsbediening te kunnen gebruiken. De afstandsbediening is voorzien van 3 knoppen. (Zie Afb. 12). Richt de afstandsbediening op het rooster om het apparaat te kunnen bedienen. (Zie Afb. 17). De afstandsbediening heeft de volgende functies:

Activeer de vlam door eenmaal op deze knop te drukken. U hoort een pieptoon.

Stand-by

U hoort een pieptoon.

Onderhoud

ALGEMENE TIPS

Vul het apparaat uitsluitend met gefilterd water.

Controleer altijd of het apparaat waterpas staat.

Leeg het waterreservoir en de watertank als u het apparaat meer dan 2 weken niet zult gebruiken.

Verplaats het geïnstalleerde apparaat niet en leg het nooit op de zijkant zonder dat u eerst het waterreservoir en de watertank leegt.

Schakel het apparaat nooit in als de lampen niet functioneren.

Controleer de lampen regelmatig, zie "De lampen vervangen".

DE WATERTANK VULLEN

U hoort 2 pieptonen als de watertank leeg is en de vlam en de rook worden uitgeschakeld. Pas de volgende procedure toe.

1. Plaats de schakelaar 'A' op (0). (Zie Afb. 10)
2. Verwijder de houtset voorzichtig en leg deze opzij.
3. Demonteer de watertank door deze op te tillen en uit het apparaat te halen.
4. Plaats de watertank in de gootsteen en draai de dop linksom open. (Afb. 7)
5. Vul de watertank uitsluitend met gefilterd kraanwater. Op deze manier verlengt u de levensduur van het apparaat dat de vlam en de rook produceert. Filter het water aan de hand van een normaal huishoudelijk filtersysteem. Vervang het filter regelmatig.
6. Draai de dop weer op de watertank. Draai deze niet te strak aan.
7. Plaats de watertank in het waterreservoir met de dop naar beneden gericht en de platte zijde naar boven gericht. (Afb. 8)
8. Breng de houtset weer aan. (Afb. 9)
9. Plaats de schakelaar 'A' op 'ON' (I). (Zie Afb. 10)

DE LAMPEN VERVANGEN

Het is mogelijk dat een of meer lampen zijn doorgebrand als de vlam en de rook grijs of kleurloos zijn.

Controleer de lampen met de volgende procedure.

1. Laat de vlam branden en verwijder de houtset en de watertank.
2. Nu zijn de lampen en de mistuitlaat zichtbaar. Controleer welke lamp moet worden vervangen.
3. Plaats schakelaar 'A' op 'OFF' (0) en haal de stekker uit het stopcontact.
4. Laat het apparaat minstens 20 minuten afkoelen alvorens u de lampen demonteert.
5. Demonteer het waterreservoir, zie het hoofdstuk Reinigen.
6. Demonteer de defecte lamp door hem verticaal op te tillen en uit de fitting te verwijderen. (Zie Afb. 4 en 4a).

Vervang de lamp door een gekleurde lamp OPTIMYST 12V, 45W Gu.3 basis, 8° lichtbundelhoek. Breng de twee pennen van de lamp voorzichtig in de fitting aan. Druk de lamp goed aan. (Zie Afb. 4 en 4a). Hermonteer het waterreservoir, de mistuitlaat, de watertank en de houtset.

REINIGEN

Waarschuwing: plaats de schakelaar 'A' altijd op 'OFF' (0) (zie afbeelding 10) en haal de stekker uit het stopcontact voordat u de sfeerhaard reinigt.

Wij raden u aan de volgende onderdelen elke 2 weken te reinigen, vooral als u hard water gebruikt:

Watertank, waterreservoir, mistuitlaat, dop van de watertank en pakking, luchtfilter.

Maak voor de reiniging gebruik van een schone, zachte doek - gebruik geen schurende middelen. Verwijder af en toe stof of vuil met de borstelmond van de stofzuiger.

Watertank

1. Demonteer de watertank, zie hierboven, plaats hem in de gootsteen en leeg hem.
2. Maak de binnenkant van de dop voorzichtig schoon met de meegeleverde borstel. Schenk vooral aandacht aan de rubberen ring in de buitenste sleuf en de rubberen pakking in het midden.
3. Vul de watertank met een klein beetje afwasmiddel, draai de dop op het reservoir en schud goed. Spoel de watertank vervolgens goed uit tot alle resten van afwasmiddel verdwenen zijn.
4. Vul de watertank met water en draai de dop erop.

Waterreservoir

1. Plaats de schakelaar 'A' op 'OFF' (0).
2. Verwijder de houtset voorzichtig en leg hem opzij.
3. Demonteer de watertank door hem uit het apparaat te halen.
4. Haal de elektrische connector aan de rechterzijde van het waterreservoir los. (Zie afbeelding 5).
5. Draai de lipjes van het waterreservoir 90 graden naar rechts. Nu kunt u het waterreservoir verwijderen.
6. Vul het waterreservoir en houd het recht om morsen te voorkomen. Plaats het waterreservoir in de gootsteen.
7. Draai de lipjes aan de linkerzijde 90 graden en demonteer de mistuitlaat. (Zie Afb. 3)
8. Demonteer de transducer en kantel het waterreservoir zodat het water eruit kan wegstromen. (Zie Afb. 13)
9. Vul het waterreservoir met een kleine hoeveelheid afwasmiddel en maak alle oppervlakken schoon met de meegeleverde borstel. Maak de transducer en de metalen schijven voorzichtig schoon. (Zie Afb. 14)
10. Spoel het waterreservoir goed uit tot alle resten van afwasmiddel zijn verwijderd.
11. Maak de mistuitlaat schoon met de borstel en spoel deze met water. (Zie Afb. 15)
12. Monteer de elementen weer door de beschreven procedure in omgekeerde volgorde uit te voeren.

Luchtfilter

1. Verwijder de houtset voorzichtig en leg hem opzij.
2. Schuif het luchtfilter omhoog en haal het uit de houder. (Zie Afb. 16)
3. Spoel het luchtfilter met water en laat het drogen.
4. Monteer het luchtfilter weer en zorg ervoor dat het ruwe zwarte filter naar de voorkant van de sfeerhaard is gericht.
5. Breng de houtset weer aan.

Extra informatie

Garantie en service

Voor service en garantie dient u het product aan te melden via de website http://www.gdbservice.com/

Kies de optie Faber en selecteer op elektrisch en selecteer uw model uit de lijst.

Het serienummer van het toestel vindt u op het typeplaatje. Bewaar de aankoopnota; deze geldt als garantiebewijs.

Klantenservice

De garantie voor uw product is vanaf de aankoopdatum een jaar geldig. Binnen deze periode repareren of vervangen wij dit product zonder hiervoor kosten in rekening te brengen (met uitzondering van de gloeilampen en afhankelijk van de beschikbaarheid), op voorwaarde dat de haard overeenkomstig deze voorschriften is geïnstalleerd en gebruikt. Uw rechten volgens deze garantie zijn een aanvulling op uw wettelijke rechten, die door deze garantie niet worden beïnvloed.

Als u service nodig hebt, of als u reserveonderdelen wilt aanschaffen, neem dan contact op met de winkel waar u de haard hebt gekocht, of bel het servicenummer voor uw land dat op het garantiebewijs staat. Bewaar uw aankoopbon als bewijs van aankoop.

RECYCLEN

Voor elektrische producten die binnen de Europese Unie worden verkocht - gooi elektrische apparaten aan het einde van hun nuttige leven niet bij het huisvuil. Breng dergelijk afval naar erkende recyclebedrijven.

Wend u tot de gemeentelijke dienst voor informatie over recycling.

Producten uit het Optimyst-assortiment worden door de volgende octrooien en octrooiaanvragen beschermd:

Groot-Brittannië GB 2402206, GB 2460259, GB 2460453, GB 2418014, GB 2465738, GB 2449925, GB 2465537, GB 2455277, GB 1020534.2, GB 1020537.5, GB 1110987.3

Verenigde Staten US 7967690, US 2010299980, US 2011062250, US 2008028648, US 13/167, 042

Rusland RU2008140317

Europa EP 2029941, EP 2201301, EP 2315976, EP 1787063, EP 07723217.1, EP 11170434.2, EP 11170435.9

China CN 101883953, CN 200980128666.2, CN 101057105, CN 101438104

Australië AU 2009248743, AU 2007224634

Canada CA 2725214, CA 2579444, CA 2645939

Internationale octrooiaanvrage WO 2006027272

Zuid-Afrika ZA 200808702

Nieuw-Zeeland NZ 571900

Problemen opsporen

Probleem	Oorzaak	Corrigerende handling
De vlam worden nicht geactiveerd.	Stekker Niet in het stopcontact gestoken. Laag waterpeil. Laagsspanningsconnector Niet correct aangesloten. (Zie Afb. 5) De transducer is Niet goed in het waterreservoir aangebracht.	Controller of de stekker goed in het stopcontact is gestoken. Controller of de watertank gemvuld is en water in het waterreservoir aanwezig is. Controller of de connector correct is aangebracht. (Zie Afb. 5) Controller of de transducer in het waterreservoir is aangebracht.
Vlam te laag.	Draaiknop omlaag gedraaid. (Zie Afb. 10) De metalen schijf van de transducer is vuil. (Zie Afb. 14) De draad van de transducer loopt over de metalen schijf.	Draai de draaiknop 'C' langzaam�n links. (Zie Afb. 10) Maak de metalen schijf met de meegeleverde zachte borstel schoon. (Zie Afb. 14) Zie 'Onderhoud' voor de procedure. Voer de draad maar de achterkant van het waterreservoir en zorg ervoor dat deze in de uitsparing in de hoek van het waterreservoir is aangebracht.
Het apparaat producereert een nare geur.	Oud of vuil water. U gezruikt ongefilterd kraanwater.	Maak het apparaat schoon, zich onderhoud. Gebruik uitsluitend gefilterd kraanwater.
De vlam produeert te veel rook.	Vlam te hoog ingesteld.	Draai de draaiknop 'C'¼ slag per keer rechtsom. Geef de vlamgenerator deijd om zich aan de neue instelling aan te passen. (Zie Afb. 10)
De lampen branden Niet en er is geen vlam of rook.	De watertank is leeg.	Volg de aanwijzingen in het hoofdstuk Onderhoud, 'De watertank vullen'. Controller of u de stekker in het stopcontact heeft gestoken en of de schakelaar 'A' Afb. 10 'ON' (I) is geplaatst.

Inleiding

1. Garantiebewijs
2. Garantieperiode (in jaren)
3. Model(len)
4. Aankoopdatum
5. Stempel & ondertekening
6. Fout/defect
7. Telefoonnummer & adres

DK 1. Garantiekaart 2. Garantieperiode (in jaren) 3. Model(len) 4. Aankoopdatum 5. Stempel & ondertekening van de detailhandelaar 6. Fout/defect 7. Contactnummer & -adres
