Produkttype	Elektrisk peis med dampflamme
Merke	FABER
Modell	CAS400 - CAS600
Strømforsyning	240 V ~ 50 Hz, 13 A
Fjernkontroll	Ja, med 3 knapper (på/av, standby)
Flammeeffekt	Vanndamp med justerbar intensitet via dreiebryter
Belysning	Halogenpærer 12 V, 45 W, sokkel GU5.3
Vanntank	Avtakbar, kapasitet ikke spesifisert
Luftfilter	Ja, vaskbart i vann
Vedlikehold	Rengjøring hver 2. uke: tank, kar, dyse, filtre; bytt pære hvis defekt
Rengjøring	Bruk en myk klut, vann og medfølgende børste; ikke bruk slipende rengjøringsmidler
Sikkerhet	Termisk beskyttelse (bryter, omstart etter 30 min), biocid Silver Biocide, barnesikring (minst 8 år)
Reservedeler	Pære OPTIMYST 12V 45W GU5.3, transducer, kar, tank, luftfilter
Garanti	I henhold til gjeldende vilkår i kjøpslandet
Resirkulering	I samsvar med WEEE: må ikke kastes med husholdningsavfall
Installasjon	Frittstående, plassert på gulvet, minst 1 meter fra brennbare materialer
Bruk	Kun innendørs, filtrert springvann er obligatorisk
Manuell betjening	3 knapper under den leddede klaffen: strøm (ON/OFF), flamme (på/standby), flammeintensitet

Ofte stilte spørsmål - CAS400 - CAS600 FABER

Hva gjør jeg hvis flammeeffekten ikke starter?

Sjekk at støpselet er plugget inn, at vanntanken er full, at lavspenningskontakten er riktig tilkoblet, og at transduseren er riktig plassert i karet.

Hvordan fyller jeg vanntanken?

Sett bryter A på OFF, fjern brenselssjiktet, ta ut tanken, skru av hetten (mot klokken), fyll med filtrert springvann, skru på igjen, sett tanken på plass (hetten ned) og brenselssjiktet.

Hvorfor er flammeeffekten for svak?

Kontrollknappen C kan være stilt for lavt, eller transduserens metallskive er skitten. Øk flammen ved å dreie knapp C mot venstre, eller rengjør skiven med den medfølgende børsten.

Hvor ofte bør apparatet rengjøres?

Hver annen uke, spesielt hvis vannet er hardt. Rengjør vanntanken, karet, dysen, hetten og luftfiltrene i henhold til instruksjonene i manualen.

Hvordan bytter jeg en pære?

Slå av strømmen (knapp A på OFF og trekk ut støpselet), vent 20 minutter til pærene er avkjølt, fjern karet, ta ut den defekte pæren ved å løfte den vertikalt, sett inn en OPTIMYST 12V 45W GU5.3 pære ved å justere pinnene i hullene, trykk godt, og sett alt sammen igjen.

Kan jeg bruke apparatet utendørs?

Nei, apparatet er kun beregnet for innendørs bruk. Ikke bruk det i nærheten av badekar, dusj eller svømmebasseng.

Hvilke sikkerhetstiltak må følges?

Ikke dekk til apparatet, hold minst 1 meters avstand til brennbare materialer, ikke plasser apparatet direkte under en stikkontakt, koble fra ved feil eller lengre tids ikke-bruk, og overvåk barn og sårbare personer.

Fjernkontrollen fungerer ikke, hva gjør jeg?

Forsikre deg om at bryter A på kontrollpanelet er på ON (I). Rett fjernkontrollen mot peisgitteret. Sjekk batteriene om nødvendig.

Det kommer en ubehagelig lukt, hvorfor?

Dette kan skyldes skittent eller ufiltrert vann. Rengjør apparatet i henhold til instruksjonene i 'Rengjøring'-delen og bruk kun filtrert springvann.

Flammeeffekten produserer for mye røyk, hvordan justere?

Drei flammeeffektbryter C mot høyre (reduser) med kvart omdreining. Vent til flammegeneratoren reagerer før du justerer igjen.

BRUKSANVISNING CAS400 - CAS600 FABER

På kontrollpanelet skal Kontakt A (se Fig. 10) stå på 'ON' (I) for at fjernbetjeningen skal fungere.

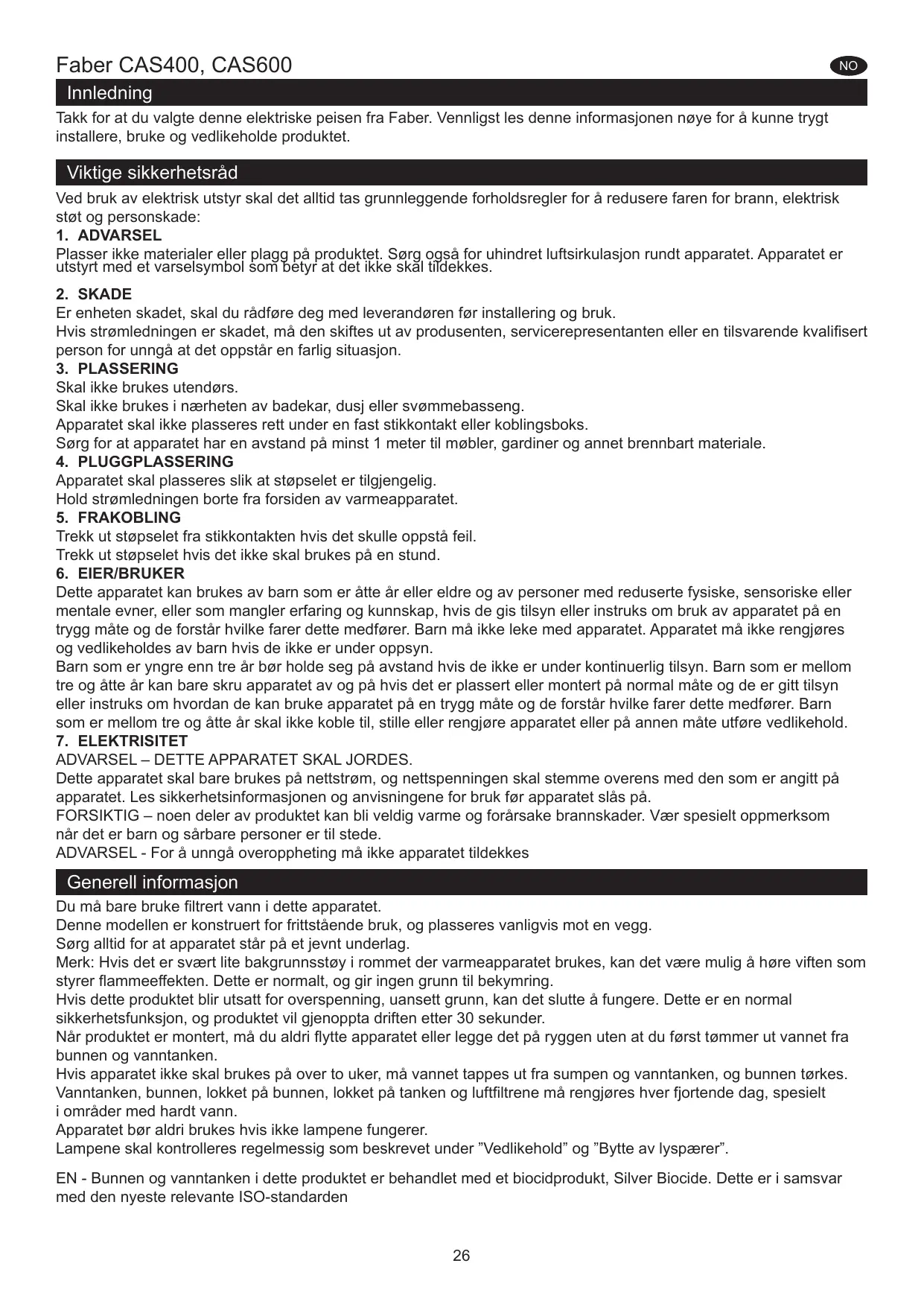

Takk for at du valgte denne elektriske peisen fra Faber. Vennligst les denne informasjonen nøye før du installerer, bruker og vedlikeholder produktet.

Viktige sikkerhetsråd

Ved bruk av elektrisk utstyr skal det alltid tas grunnleggende forholdsregler for å redusere faren for brann, elektrisk støt og personskade:

1. ADVARSEL

Plasser ikke materialer eller plagg på produktet. Sørg også for uhindret luftsirkulasjon rundt apparatet. Apparatet er utstyrt med et varselsymbol som betyr at det ikke skal tildekkes.

2. SKADE

Hvis strømledningen er skadet, må den skiftes ut av produsenten, servicerepresentanten eller en tilsvarende kvalifisert person for å unngå at det oppstår en farlig situasjon.

3. PLASSERING

Skal ikke brukes utendørs.

Skal ikke brukes i nærheten av badekar, dusj eller svømmebasseng.

Apparatet skal ikke plasseres rett under en fast stikkontakt eller koblingsboks.

Sørg for at apparatet har en avstand på minst 1 meter til møbler, gardiner og annet brennbart materiale.

4. PLUGGPLASSERING

Apparatet skal plasseres slik at støpselet er tilgjengelig.

Hold strømledningen borte fra forsiden av varmeapparatet.

5. FRAKOBLING

Trekk ut støpselet fra stikkontakten hvis det skulle oppstå feil.

Trekk ut støpselet hvis det ikke skal brukes på en stund.

6. EIER/BRUKER

Dette apparatet kan brukes av barn som er åtte år eller eldre, og av personer med reduserte fysiske, sensoriske eller mentale evner, eller som mangler erfaring og kunnskap, hvis de gis tilsyn eller instruks om bruk av apparatet på en trygg måte og de forstår hvilke farer dette medfører. Barn må ikke leke med apparatet. Apparatet må ikke rengjøres eller vedlikeholdes av barn hvis de ikke er under oppsyn.

Barn som er yngre enn tre år bør holdes på avstand hvis de ikke er under kontinuerlig tilsyn. Barn som er mellom tre og åtte år kan bare skru apparatet av og på hvis det er plassert eller montert på normal måte og de er gitt tilsyn eller instruks om hvordan de kan bruke apparatet på en trygg måte og de forstår hvilke farer dette medfører. Barn som er mellom tre og åtte år skal ikke koble til, stille eller rengjøre apparatet eller på annen måte utføre vedlikehold.

7. ELEKTRISITET

Dette apparatet skal bare brukes på nettstrøm, og nettspenningen skal stemme overens med den som er angitt på apparatet. Les sikkerhetsinformasjonen og anvisningene for bruk før apparatet slås på.

FORSIKTIG – noen deler av produktet kan bli veldig varme og forårsake brannskader. Vær spesielt oppmerksom når det er barn og sårbare personer til stede.

ADVARSEL - For å unngå overoppheting må ikke apparatet tildekkes.

Generell informasjon

Du må bare bruke filtrert vann i dette apparatet.

Denne modellen er konstruert for frittstående bruk, og plasseres vanligvis mot en vegg.

Sørg alltid for at apparatet står på et jevnt underlag.

Merk: Hvis det er svært lite bakgrunnsstøy i rommet der varmeapparatet brukes, kan det være mulig å høre viften som styrer flammeeffekten. Dette er normalt, og gir ingen grunn til bekymring.

Hvis dette produktet blir utsatt for overspenning, uansett grunn, kan det slutte å fungere. Dette er en normal sikkerhetsfunksjon, og produktet vil gjenoppta driften etter 30 sekunder.

Når produktet er montert, må du aldri flytte apparatet eller legge det på ryggen uten at du først tømmer ut vannet fra bunnen og vanntanken.

Hvis apparatet ikke skal brukes på over to uker, må vannet tappes ut fra sumpen og vanntanken, og bunnen tørkes.

Vanntanken, bunnen, lokket på bunnen, lokket på tanken og luftfiltrene må rengjøres hver fjortende dag, spesielt i områder med hardt vann.

Apparatet bør aldri brukes hvis ikke lampene fungerer.

Lampene skal kontrolleres regelmessig som beskrevet under "Vedlikehold" og "Bytte av lyspærer".

1. Sørg for at all emballasje er fjernet (les alle advarsler nøye) og behold all emballasje for eventuell fremtidig bruk, for eksempel ved flytting eller retur av apparatet til leverandøren.
2. Før strømmen tilkobles, må du kontrollere at nettspenningen stemmer overens med den som er angitt på apparatet.

INSTALLERING

Plasser apparatet mot en vegg.

Tilkobling av omformerenheten og lampene

1. Slipp de to røde fanene ved å vri dem 90 grader (Fig 2)
2. Løft ut bunnmunnstykket (Fig. 3)
3. Sett inn lyspærer i lampeholderne (fig. 4), og før stiftene forsiktig inn i hullene (Fig. 4a)
4. Skyv lyspærene godt på plass.
5. Legg omformerenheten i bunnen og fest kabelen til kontakten på bunnen (Fig. 5).
6. For å sikre at omformerenheten er riktig plassert i bunnen, skal fliken på omformerenheten være i flukt med den støpte fordypningen i bunnen (Fig. 5a).
7. Sørg for at kabelen ikke er plassert over platen på omformerenheten (Fig. 5b). Legg kabelen i sporet på siden av bunnen for å forhindre at kabelen blir klemt mellom munnstykket og bunnen.
8. Bytt bunnmunnstykket og fest det ved å dreie de to røde flikene 90 grader (Fig. 6).

Fylling av vanntanken

1. Legg vanntanken i en utslagsvask og ta av hetten (skru den mot urviseren for å åpne den) (Fig. 7).
2. Fyll vanntanken med avkalket vann. Dette er nødvendig for at enheten som produserer flammer og røyk skal vare lengre. Vannet bør være filtrert gjennom et vanlig vannfilter til hjemmebruk, og filteret bør byttes ut jevnlig. Destillert vann må ikke brukes.
3. Skru på hetten igjen, stram ikke for mye.
4. Sett vanntanken tilbake i bunnen slik at hetten på tanken peker ned og den flate siden av tanken peker utover (Fig. 8).

Montering av peisen

1. Sett fuelbed på toppen av vanntanken og munnstykket (Fig. 9).

Koble strømledningen til den egnede strøminngangen på baksiden av apparatet, og sett strømledningen inn i en 13 A / 240 Volt stikkontakt. Apparatet er nå klart til bruk.

Bruk av peisen

Denne delen beskriver hvordan du aktiverer peisen ved hjelp av enten de manuelle kontrollene eller fjernkontrollen.

MANUELLE KONTROLLER

De manuelle kontrollene er plassert under hengslet.

(Se Fig. 10 for informasjon om hvordan de manuelle kontrollene er plassert)

Bryter "A" - kontrollerer strømtilførselen til peisinnsatsen.

Merk: Denne bryteren må være i "ON" (I)-stilling for at peisen skal fungere.

Bryter "B": - Trykk en gang for å slå på flammeeffekten. Dette indikeres av et hørbart pip. Selv om strømlampen aktiveres umiddelbart, tar det ytterligere 30 sekunder før flammeeffekten starter.

Trykk for å sette peisinnsatsen i hvilemodus. Dette indikeres av ett pip.

Kontrollbryter "C": - styrer intensiteten av flammeeffekten.

Vri kontrollbryteren til venstre for å øke flammeeffekten, vri kontrollbryteren til høyre for å redusere flammeeffekten.

ØNSKET FLAMMEEFFEKT

1. Flammekontrollbryteren "C" (Fig. 10) kan skrus opp eller ned for å gi en mer realistisk effekt.
2. Vanligvis virker flammene mer realistiske når flammekontrollen er skrudd ned.
3. Gi flammegeneratoren litt tid til å reagere på endringene du gjør.
4. Apparatet vil bruke mindre vann hvis flammeeffekten er satt til et lavere nivå (kontrollbryter "C").
5. Du må ikke bikke eller flytte peisinnsatsen når det er vann i tanken eller i bunnen.
6. Sørg for at peisen plasseres på et flatt underlag.

BRUK MED FJERNKONTROLL

På kontrollpanelet (se Fig.10) må bryteren være i "PÅ" (I)-posisjon for å bruke fjernkontrollen.

Det er tre knapper på fjernkontrollen. (Fig.12) Fjernkontrollen må peke mot forsiden av risten for at den skal brukes riktig. (Se Fig. 17). Fjernkontrollen fungerer på følgende måte:

Hvis apparatet ikke skal brukes på over to uker, må du tappe ut vannet fra bunnen og vanntanken.

Apparatet bør aldri brukes hvis ikke lampene fungerer.

Lampene skal kontrolleres regelmessig som beskrevet under "Bytte av lyspærer".

FYLLE PÅ VANNTANKEN

Når vanntanken er tom, skrus flamme- og røykeffekten av, og du vil høre to "pip". Følg disse trinnene.

1. Sett bryter "A" til (0) (Se Fig.10).
2. Løft forsiktig ut brenselsbedet, og legg det til side.
3. Ta ut vanntanken ved å løfte den opp og ut.
4. Legg vanntanken i en utslagsvask og ta av hetten, skru den mot urviseren for å åpne den. (Fig. 7)
5. Fyll tanken med avkalket vann. Dette er nødvendig for at enheten som produserer flammer og røyk skal vare lenger.

Vannet bør være filtrert gjennom et vanlig vannfilter til hjemmebruk, og filteret bør byttes ut jevnlig.

1. Skru lokket på igjen, og ikke stram til for hardt.
2. Sett tanken tilbake i bunnen slik at hetten på tanken peker ned og den flate siden av tanken peker utover. (Fig. 8)
3. Sett brenselsbedet forsiktig tilbake i posisjon. (Fig. 9)
4. Sett bryter "A" til "ON" (I)-posisjon (Se Fig. 2)

BYTTE AV LYSPÆRER

Hvis flammen eller røyken ser grå eller fargeløs ut, kan det hende at én eller flere lyspærer har gått.

Du kan sjekke om lyspærer har gått på følgende måte.

1. Mens du lar flammeffekten være på, løfter du ut brenselsbedet og vanntanken.
2. Det bør være mulig å se lampene med munnstykket på plass og observere hvilken som må endres.
3. Sett bryter "A" i "OFF"-(0)-stilling og trekk ut strømstøpselet.
4. La apparatet være avslått i 20 minutter slik at pærene kan kjøle seg ned før du tar dem ut.
5. Ta av bunnen slik det er beskrevet i avsnittet Renhold.
6. Ta ut den ødelagte pæren ved å løfte den forsiktig ut rett opp slik at stiftene løsner fra sokkelen. (Se Fig. 4 og 4a) Bytt ut med en farget pære av typen Optomyst, 12 V, 45 W, GU5.3-base med 8° lysvinkel.
7. Sett forsiktig de to stiftene på den nye pæren inn i de to hullene på lampesokkelen. Skyv godt på plass. (Se Fig. 4 og 4a)
8. Sett tilbake bunnen, dysen, vanntanken og brenselsbedet.

RENGJØRING

AdvarseI - Alltid sett bryter "A" i "OFF" (0) posisjon (fig. 10) og koble fra strømmen før peisinnsatsen rengjøres.

Vi anbefaler at du rengjør følgende deler en gang hver fjortende dag, spesielt i området med hardt vann: vanntank, bunn, dyse, tankhette og -forsegling, luftfilter.

Støv og lo som har samlet seg kan fjernes med den myke børsten på en støvsuger.

Vanntanken

1. Ta ut vanntanken slik det ble beskrevet tidligere, legg den i en utslagsvask og tøm den for vann.
2. Bruk den medfølgende børsten til forsiktig å gni på innsiden av hetten, og vær spesielt omhyggelig med gummiringen i det ytre sporet og gummiforseglingen i midten.
3. Legg litt oppvaskmiddel og vann i tanken, sett på hetten og rist godt. Skyll godt slik at du får alt oppvaskmiddelet.
4. Fyll opp med filtrert springvann, sett tilbake hetten, men pass på at du ikke overstrammer.

Bunn

1. Sett bryter "A" i "OFF"- (0) posisjon
2. Løft forsiktig ut brenselsbedet, og legg det på bakken.
3. Ta ut vanntanken ved å løfte den opp.
4. Koble fra den elektriske kontakten som du finner på høyre side av bunnen. (Se Fig. 5)
5. Slipp låsetappene på høyre bunn ved å dreie den 90° . Dette gjør at bunnen kan løftes fullstendig fra plasseringen.
6. Løft forsiktig opp bunnen, og pass på at du holder den i vater slik at du ikke søler ut noe vann. Legg bunnen i en utslagsvask.
7. Frigjør de venstre låsetappene på bunnen ved å øve dem 90 grader, deretter løfter du av dysen. (Se Fig. 3)
8. Ta ut omformeren og vri bunnen forsiktig slik som vist, slik at asken renner ut av bunnen. (Se Fig. 13)
9. Hell litt oppvaskmiddel i bunnen og bruk den medfølgende børsten til forsiktig å rengjøre alle overflater i bunnen. Rengjør omformeren forsiktig, inkludert metallplatene du finner i uthulingen på toppen. (Se Fig. 14)
10. Skyll bunnen med rent vann for å fjerne alle spor av oppvaskmiddel når den er rengjort.
11. Rens dysen med børsten og skyll grundig med vann. (Se Fig. 15)
12. Gjenta trinnene ovenfor i motsatt rekkefølge for å montere på nytt.

Luftfilter

1. Løft forsiktig ut brenselsbedet, og legg det på bakken.
2. Skyv luftfilteret forsiktig opp og ut av plastholderen. (Se Fig. 16)
3. Skyll forsiktig med vann i utslagsvasken og tørk med et kjøkkenhåndkle før du setter den på plass igjen.
4. Sett tilbake filteret og kontroller at det grove, svarte filteret er rettet inn mot forsiden av peisinnsatsen.
5. Sett tilbake brenselsbedet.

Tilleggsinformasjon

GARANTI OG SERVICE

Vennligst oppbevar kvitteringen som kjøpsbevis.

RESIRKULERING

For elektriske produkter solgt innen EU - Når elektriske produkter skal kasseres etter endt bruk, skal de ikke kastes sammen med husholdningsavfall. Send dem til resirkuleringsanlegg der slike finnes. Hør med den lokale forhandleren hvis du vil ha informasjon om resirkulering i landet ditt.

PATENT/PATENTSØKNAD

Produkter i Optimyst-produktlinjen er beskyttet av en eller flere av følgende patenter og patentsøknader:

Storbritannia GB 2402206, GB 2460259, GB 2460453, GB 2418014, GB 2465738, GB 2449925, GB 2465537, GB 2455277, GB1020534.2, GB1020537.5, GB1110987.3

Internasjonal patentsøknad WO 2006027272

Sør-Afrika ZA 200808702

Symptom	Årsak	Korrigerende tiltak
Flammeeffekten starter ikke.	Strømledningen er ikke koblet til.Lavt vannivå.Lavspenningskontakten er/DDke riktig tilkoblet. (Se Fig. 5).Omformerenheten er/DDke riktig koblet til bunnen	Kontroller at stopselet er riktig koblet til veggkontakten.Kontroller at vanntanken er full og at det er vann i bunnen.Kontroller at kontakten er riktig satt i.(Se Fig. 5).Kontroller at omformeren sitter god fast i den stæpte uthulingen i bunnen
Flammeeffekten er for lav.	Kontrollknotten til flammeeffekten er stilt innfor lavt. (Se Fig. 10).Metalplaten i omformeren kan/vare skitten.(Se Fig.14).Kabelen fra omformerenheten er plassert over metallplaten	Øk flammenivået ved øv rvi kontrollknotten "D"langsomt til venstre. (Se Fig. 10).Rengjør metallplaten med den medfølgende myke børsten. (Se Fig.14) Les "Vedlikehold"hvis du vil lese en trinnvis fremgangsmåte.Rett kabelen mot baskide av bunnen, ogkontroller at den er festet inn i sidesporet somkommen ut av bunnen.
Ubehagelig lukt nagenhedenbrukes.	Skittent eller gammadelt vann.Bruke uflitrert springvann.	Rengjør,enheten slick det er beskrevet undervedlikehold.Du på bare bruke filtrert springvann.
Flammeeffekten har for mye røyk.	Innstillingen til flammeeffekten er satt forhøyt.	Skru kontrollknotten for flammeeffekt, "D",omtrent en kvart omdreining av gangen medklokken. La flammegeneratoren fã litt tid tilå justere seg til den nye innstillingen.(Se Fig. 10).
Strømlampen fungerer ikke, og deter ingen flamme ellerrøyk.	Det er tomt for vann i tanken	Følg instruksjonene underVedlikehold, "Fylling av vanntanken".Kontroller at kontakten er riktig koblet tilvegguttaket og at bryter "A"Fig. 10 stäri "PÅ"(I)-posisjon.
