GEBRUIKSAANWIJZING HSA26 STIHL

1 Voorwoord 129
2 Informatie met betrekking tot deze handleiding 129
2.1Geldende documenten 129
2.2 Aanduiding van de waarschuwingen in de tekst....130
2.3 Symbolen in de tekst 130
3 Overzicht 130
3.1 Struikschaar, accu en acculader 130
3.2 Struikmessen en grasmessen 131
3.3 Pictogrammen 131
4 Veiligheidsinstructies 132
4.1 Waarschuwingssymbolen 132
4.2 Gebruik conform de voorschriften 132
4.3 Eisen aan de gebruiker 133
4.4 Kleding en uitrusting 133
4.5 Werkgebied en -omgeving 134
4.6 Veilige staat 135
4.7 Werken 137
4.8 Laden 138
4.9 Elektricite iansluiten 138
4.10 Vervoeren 139
4.11 Opslaan 140
4.12 Reinigen, onderhoden en repareren 141
5 Struikschaar maarMakervoorgebruik 142
5.1 Struikschaar maar makeen voor gebruik 142
6 Accu laden en leds 142

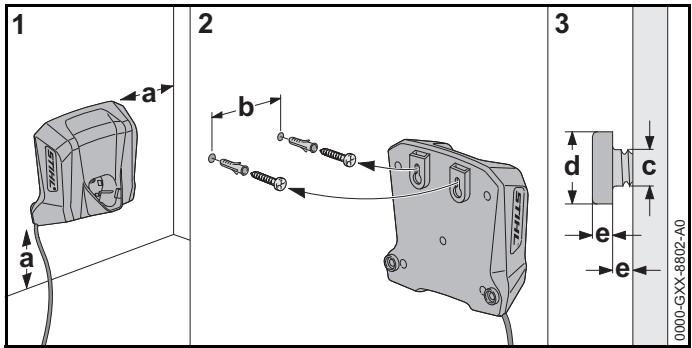

6.1 Acculader aan een muur monteren 142

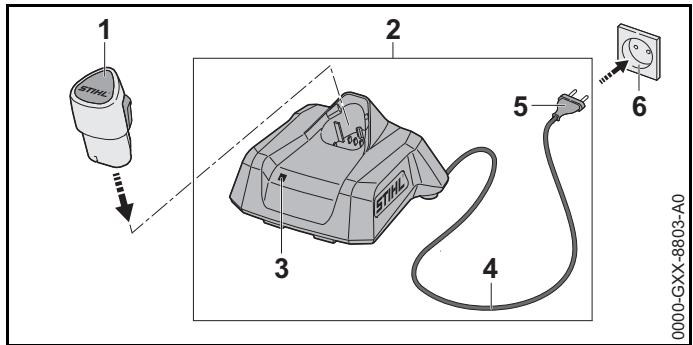

6.2 Accu laden 142

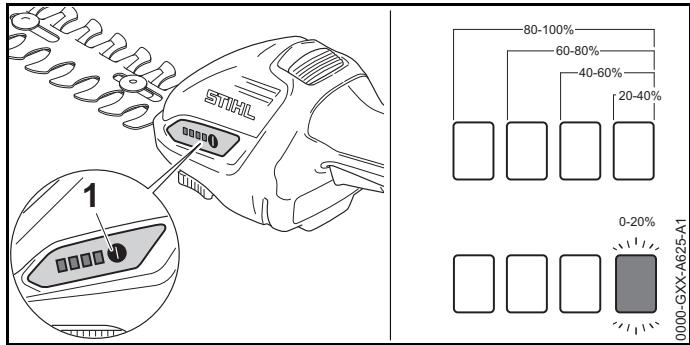

6.3 Laadtoestand weergeven 143
6.4Leds op de struikschaar 143
6.5 Led op acculader 143
7 Struikschaar monteren 143

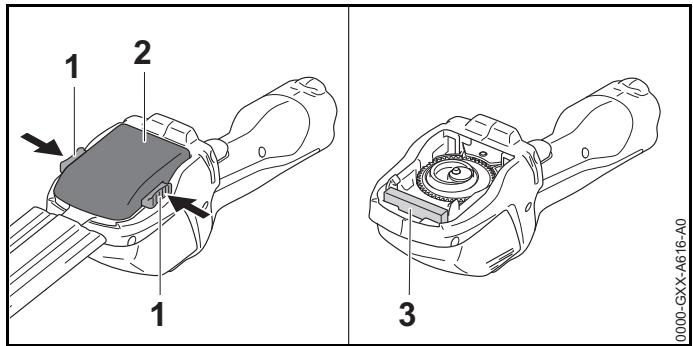

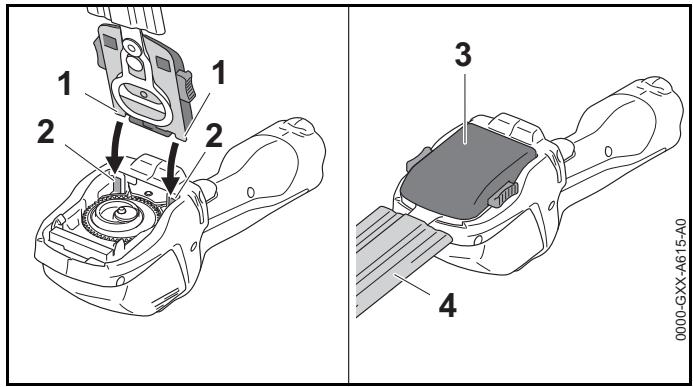

7.1 Messen monteren en uitbouwen 143
8 Accu aanbrengen en wegemen 144

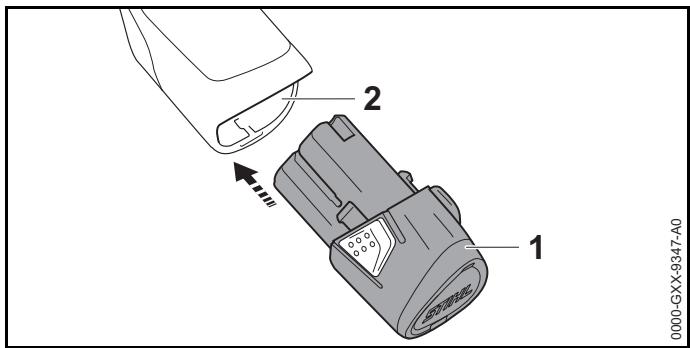

8.1 Accu aanbrengen 144

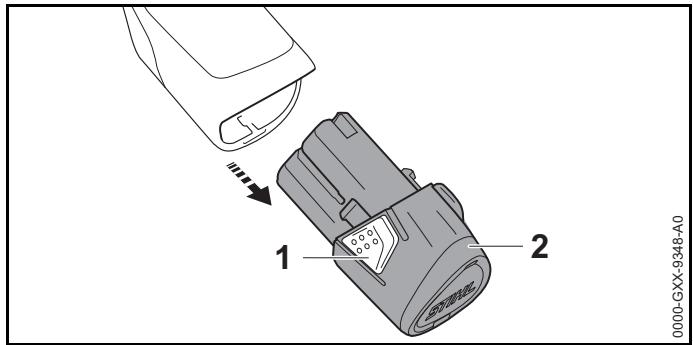

8.2 Accu wegemen 145

B

20 Onderdelen en toebehoren 154
20.1 Onderdelen en toebehoren 154
21 Milieuverantvoord afvoeren 154
21.1 Struikschaar, accu en acculader milieuverantwoord afvoeren 154
22 EU-conformiteitsverklaring 154
22.1 Struikschar STIHL HSA 26. 154
22.2 Opmerking conformiteit acculader STIHL AL 1 . . .155
23 Algemene veiligheidswaarschuwingen voor elektrische gereedschappen 155
23.1 Inleiding 155
23.2 Veiligeid op de werkplek 155
23.3 Elektrische verilgheit 156
23.4 Veiligheid van personen 156
23.5 Gebruik en behandeling van het elektrisch gereedschap 157
23.6 Gebruik en behandeling van het accugereedschap 157
23.7 Service 158
23.8 Veiligheidsinstructies voor heggenscharen 158

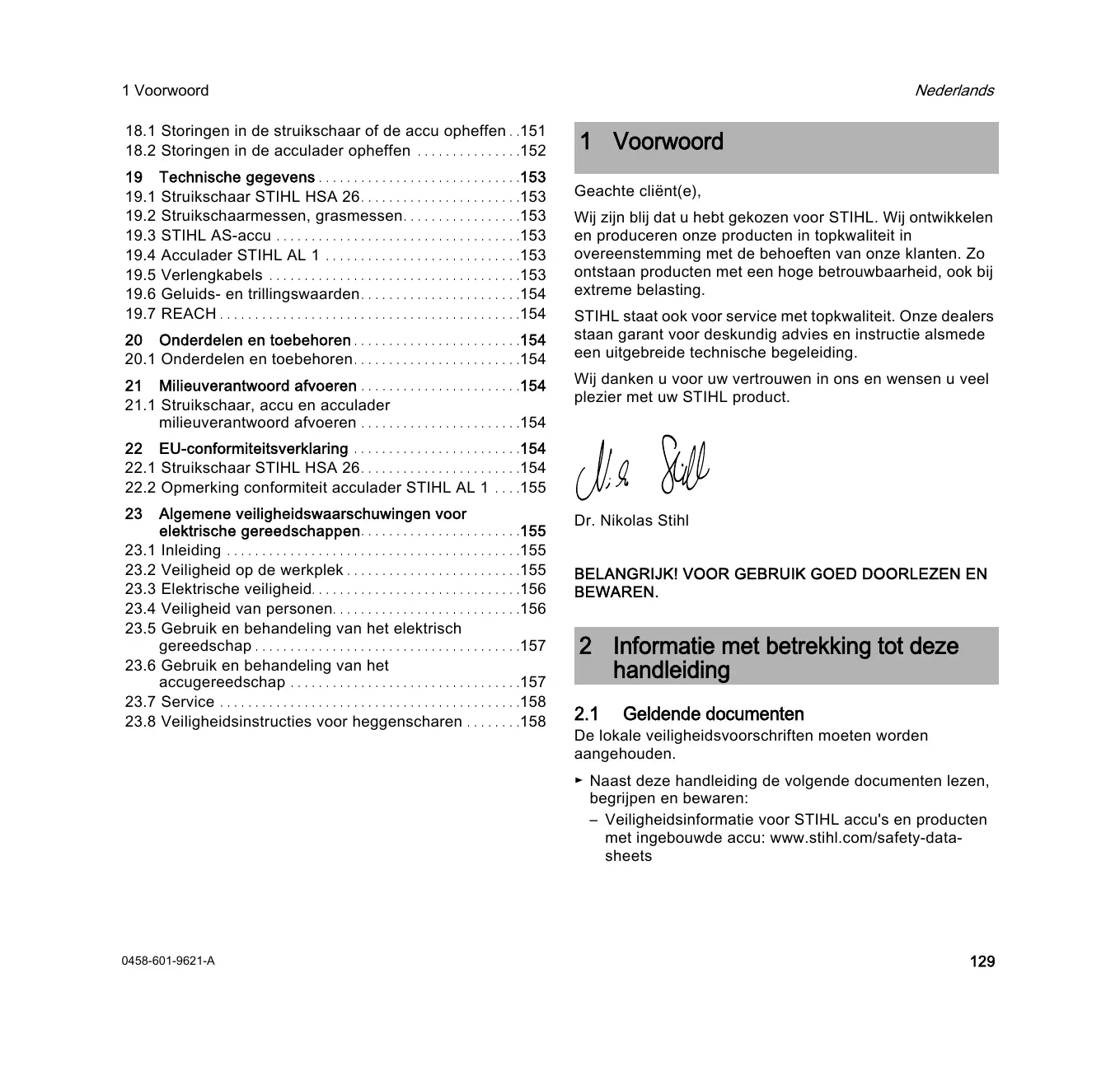

1 Voorwoord

Geachte client(e),

Wij zijn bijdat u hebts gekozen voor STIHL. Wij ontwikkelen en produceren once producten in topkwaliteit in overeenstemming met de behoeften van onder klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.

STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.

Wij danken u voor uw ver Trouwen in ons en wensen u veel plezier met uw STIHL product.

Dr. Nikolas Stihl

BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.

2 Informatie met betrekking tot deze handleiding

2.1 Geldende documenten

De lokale verilgheidsvoorschriften要去en worden aangehouden.

• Naast deze handleiding de volgende documenten lezen, begrijpen en Bewaren:
• Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data-sheets

2.2 Aanduiding van de waarschuwingen in de tekst

GEVAAR

De aanwijzing duidt op gezaren die leiden tot ernstig letsel of zichs tot de dood.

• De genoemde maatregelen können ernstig letsel of de dood voorkomen.

WAARSCHUWING

De aanwijzing duidt op gezaren die kuren leiden tot ernstig letsel of zelfs tot de dood.

• De genoemde maatregelen können ernstig letsel of de dood voorkomen.

LET OP

De aanwijzing duidt op gezaren die kuren leiden tot materièle schade.

• De genoemde maatregelen können materielle schade voorkomen.

2.3 Symbolen in de tekst

Dit symbol verwijst maar een hoofdstuk in deze handleiding.

3 Overzicht

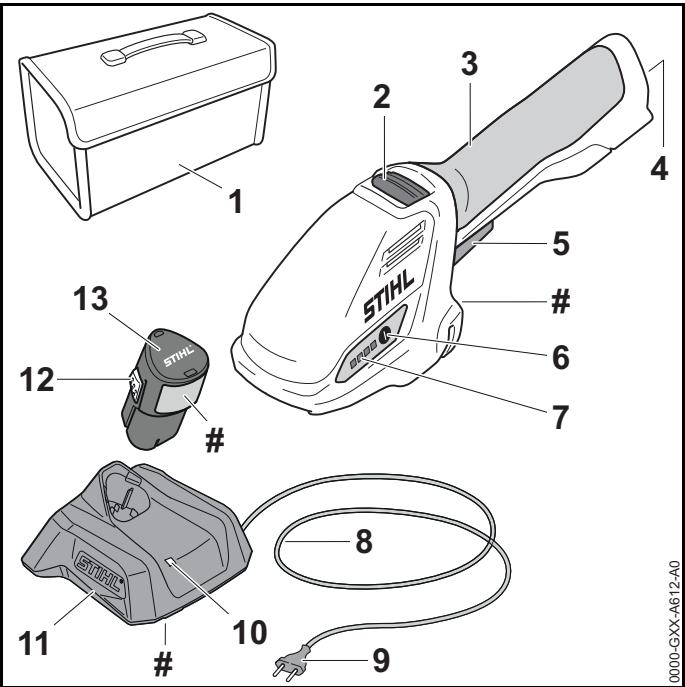

3.1 Struikschaar, accu en acculader

1 Tas

De tas dient voor het vervoeren en opslaan van de struikschaar, de accu en de acculader. De tas behoort alleen tot de leveringsomvang van de set (bestaande uit de struikschaar, accu en acculader).

2 Deblokkeringsschuif

De deblokkeringssschuif ontgrendelt de schakelhendel.

3 Bedieningshandgreep

De bedieningshandgreep dient voor het bedieren,
vasthonden en hanteren van de struikschaar.

4 Accuschacht

De accuschacht neemt de accu op.

5 Schakelhendel

De schakelhendel schakelt de struikschaar in en UIT.

6 Druktoets

De druktoets activeert de leds op de struikschaar.

7 LEDs

De leds geben de laadtoestand van de accu en storing aan.

8 Aansluitkabel

De aansluitkabel verbindt de acculader met de netstekker.

9 Netstekker

De netstekker verbindt de aansluitkabel met een contactdoos.

10 Led

De led geeft de status van de acculader waar.

11 Acculader

De accu voorziet de struikschaar van energia.

# Typeplaatje met machinenummer

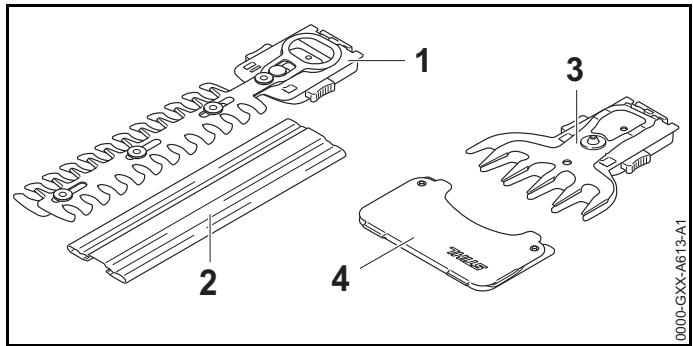

3.2 Struikmessen en grasmessen

1 Struikmessen, messen

De messen knippen struiken.

2 Mesbeschermer

De mesbeschermer bildet bescherming gegen contact met het struikmes.

De messen knippen het gras.

4 Mesbeschermer

De mesbeschermer bildt bescherming gegen contact met het grasmes.

3.3 Pictogrammen

De pictogrammen können op de struikschaar, de accu en de acculader staan en hebben de volgende betekenis:

De led brandt of knippert groen. De accu worden geladen.

De led knippert rood. Tussen de accu en de acculader is geen elektrisch contact of in de accu of in de acculader is een storing.

LwA

Gegarandeerd geluidvermogensniveau volgens de richtlijn 2000/14/EG in dB(A) om de geluidsemissies van producten vergelijkbaar te make.

De gevevens naast het pictogram duiden op de energie-inhoud van de accu volgens specificatie van de fabrikant van de accucellen. Het voor het gebruik beschikbare aantal ampere-uren is minder.

Elektrisch apparatus in een gesloten en droge ruimte gebruiken.

Het product Niet met het huisvuil afoeren.

De handleiding lezen, begrijpen en bewaren.

4 Veiligheidsinstructies

4.1 Waarschuwingssymbolen

De waarschuwingssymbolen op de struikschaar, de accu of de accelader hebben de volgende betekenissen:

Op de veiligheidsinstrumentes en de maatregelen hiervoor letten.

De handleiding lezen, begrijpen en bewaren.

Veiligheidsbril dragen.

Op de veiligheidsinstrumentes voor opgeslingerde voorwerpen en de maatregelen hiertegen letten.

Veiligheidsafstand aanhoden.

Struikschaar en acculader beschermen gegen regen en vocht.

De accuijdens werkonderbrekingen, het vervoer, de opslag, onderhouds- of reparatiewerkzaamheden uit het apparaat nemen.

Accu beschermen gegenitte en vuur.

4.2 Gebruik conform de voorschriften

De struikschaar STIHL HSA 26 is bedoeld voor de volgende toepassen:

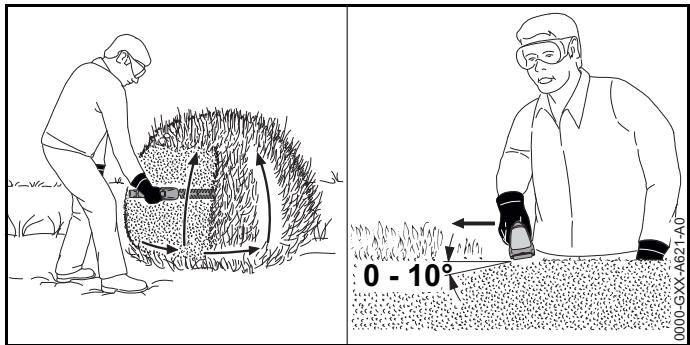

• Met een struikmes: knippen van struiken
• Met een grasmes: knippen van gras

De struikschaar mag nicht worden gebruikt bij regen.

De STIHL AS-accu voorziet de struikschaar van energia.

De acculader STIHL AL 1 laadt de STIHL AS-accu.

WAARSCHUWING

Accu's en acculaders die nicht door STIHL voor de struikschaar zijn vrijgegeven, hunnen leiden tot brand en explosiegevaar. Personen kan den zwaar letsel oplopen of worden gedood en er kan materiaèle schade ontstaan.

• Struikschaar gebruiken met een STIHL AS-accu.
  STIHL AS-accu laden met een acculader STIHIL AL 1.

• Als de struikschaar, de accu of de acculader Niet volgens voorschrift worden gebruikt, kan dit leiden tot ernstig personlijk letsel of zichs de dood en er kan materiele schade ontstaan.

• De struikschaar, accu en acculader zo gebruiken als staat beschreiben in deze handleiding.

4.3 Eisen aan de gebruiker

WAARSCHUWING

• Gebruikers die nicht zich geinstrueerd können de geziven van de struikschaar, de accu en de acculader Niet herkennen of nicht inschatten. De gebruiker of andere Personen können ernstig of zichs dodelijk letsel oplopen.

De handleiding lezen, begrijpen en bewaren.

• Als de struikschaar, de accu of de acculader aan een andere person wordt doorgegeven: de handleiding meegeven.
  Controlleren of de gebruiker aan de volgende eisen voldoet:

• De gebruiker isuitgerust.

• De gebruiker is lichamelijk, sensorisch en geestelijk in staat de struikschaar, de accu en de acculader te bedieren en hiermee te werken. Als de gebruiker lichamelijk, sensorisch of geestelijk beperkt is, mag de gebruiker slechts

onder toezicht van of na instructie dooreen hiertoe verantwoordelijke ofbevoegde persoon hiermee werken.

• De gebruiker kan de bevaren van de struikschaar, accu en acculader herkennen en inschatten.
• De gebruiker is meerderjarig of de gebruiker worden overeenkomstig de nationale regelgeving onder toezicht onderwezen in een beroep.
• De gebruiker is geinstrueerd door een STIHL dealer of een hiertoe bevoegd persoon, voordat deze voor de eerste keer met de struikschaarGaat werken en de acculader in gebruik neemt.

• De gebruiker verkeert nicht onder invloed van alcohol, medicamenten of drugs.

• Indien er onduidelijkheden bestaan: contact opnemen met een STIHL dealer.

4.4 Kleding en uitrusting

WAARSCHUWING

• Tijdens de werkzaamheden können lange haren in de struikschaar worden getrokken. De gebruiker kan hierdoor ernstig letsel oplopen.
• Lang haar in een knot dragen en zo beveiligden dat dit Niet in de struikschaar kan worden getrokken.
• Tijdens de werkzaamheden können voorwerpen met een hoge slelheid maar boven worden geslingerd. De gebruiker kan letsel oplopen.

• Een nauwsluitende veiligheidsbril dragen. Geschikte veiligheidsbrillen zijn aan de hand van de norm EN 166 of de nationale voorschriften getest en met de betreffende codering te koop.

Een strak bovendeel met lange mouwen en een lange broek dragen.

• Tijdens de werkzaamheden kan stof opdwarrelen.
  Ingeademstof kan schadelijk zijn voor de gezondheid en allergische reacties verroorzaken.
  Als er stof opdwarrett: een stofmasker dragen.
• Ongeschikte kleding kan blijven haken in hout, struikgewas en in de struikschaar. Gebruikers zonder geschikte kleding konnen ernstig letsel oplopen.
  ▶ Nauwsluitende kleding dragen.
  Sjaals en sieraden afdoen.
• Tijdens de werkzaamheden kan de gebruiker in contact komen met de bewegende messen. De gebruiker kan hierdoor ernstig letsel oplopen.
  Schoeisel van een slijt vast materiaal dragen.
  Een Lange broek van slijt vast materiaal dragen.
• Tijdens de reinigings- of onderhoudswerkzaamheden kan de gebruiker in contactkommen met de messen. De gebruiker kan letsel oplopen.
  Werkhandsschoenen van een slijt vast materiaal dragen.
• Als de gebruiker ongeschickt schoeisel draagt, kan hij uitgliden. De gebruiker kan letsel oplopen.
  Stevig, dicht schoeisel met stroeve zool dragen.

4.5 Werkgebied en -omgeving

4.5.1 Struikschaar

WAARSCHUWING

■ Buitenstaanders, kinderen en dieren können de gevaren van de struikschaar en de opgeworpen voorwerpen nicht herkennen en de gevaren hiervan Niet inschatten.

Onbevoegde Personen, kinderen en dieren kannen ernstig letsel oplopen en er kan materiaële schade ontstaan.

Buitenstaanders, kinderen en huisdieren op afstand houden van het werkgebied.

Struikschaar nicht zonder toezicht laten.
Zorg ervoor dat kinderen nicht met de struikschaar können spelen.

• De struikschaar is nicht waterdicht. Als er in de regen of in een vochtige omgeving worden gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de struikschaar kan worden beschadigd.

Niet in de regen en Niet in een vochtige omgeving werken.

■ Elektrische componenten van de struikschaar kuren vonden veroorzaken. Vonden kuren inlicht ontvlambare of een explosieve omgeving brand en explosions veroorzaken. Personen kuren zwaar letsel oplopen of worden gedood en er kan materiele schade ontstaan.

• Niet werken in eenlicht ontvlambare en Niet in eenexplosieve omgeving.

4.5.2 Accu

WAARSCHUWING

Buitenstaanders, kinderen en huisdieren op afstand honden.
Accu nicht zonder toezicht latent.
Zorg ervoor dat kinderen nicht met de accu kunnen spelen.

• De accu is nicht beschermd gegen alle invloeden van buitenaf. Als de accu bloataat aan bepaalde invloeden van buitenaf kan de accu in brand vliegen of exploderen. Personen können ernstig letsel oplopen en er kan materièle schade ontstaan.

Accu beschermen gegenitte en vuur.
Accu's nooit in het vuur gooien.

• De accu gebruiken bij temperaturen:tussen de - 20^ en +50^ en bij deze temperaturen ook opslaan.

Accu weghouden van metalen voorwerpen.
Accu Niet bloatstellen aan hoge druk.
Accu Niet in de magnetron plaatsen.
Accu gegen chemicalien en zouten beschermen.

4.5.3 Acculader

WAARSCHUWING

■ Buitenstaanders, kinderen können de geziven van de acculader en de elektrische stroom Niet herkennen en ook nicht inschatten. Buitenstaanders, kinderen en dieren können ernstig of fataal letsel oplopen.
Buitenstaanders, kinderen en huisdieren op afstand houden.
Zorg ervoor dat kinderen nicht met de acculader{kunnen spelen.
- De acculader is nicht waterdicht. Als er in de regen of in een vochtige omgeving worden gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de acculader kan worden beschadigd.

• Deze Niet gebruiken in de regen en Niet in een vochtige omgeving.

• De acculader is Niet beschermrd gegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf is blootgesteld, kan de acculader in brand vliegen of exploderen. Personen können ernstig letsel oplopen en er kan materièle schade ontstaan.

Acculader in een gesloten en droge ruimte gebruiken.
Acculader nicht in een Licht ontvlambare en ook nicht in een explosieve omgeving gebruiken.
Acculader Niet op een Licht ontvlambare ondergrund gebruiken.
- De acculader gebruiken bij temperaturen:tussen de - 20^ en +50^ en bij deze temperaturen ook opslaan.

• Personen können struikelen over de aansluitkabel. Personen können letsel oplopen en de acculader kan worden beschadigd.
  De aansluitkabel plat op de vloer leggen.

4.6 Veilige staat

4.6.1 Struikschaar

De struikschaar verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

• De struikschaar is nicht beschadigd.
• De struikschaar is schoon en droog.
• De bedieningselementen functioneren en er zich geen wijzigingen aan aangebracht.
• De struikschaar of het grasmes is correct gemonteerd.
• Alleen origineel STIHL toebehoren voor deze struikschaar is gemonteerd.
• Het toebehoren is correct gemonteerd.

WAARSCHUWING

In een nicht-veilige staat kannen componenten nicht更是 correct functioneren en kuren de veiligheidsinrichtingen zijn uitgeschakeld. Personen kuren ernstig of zichs dodelijk letsel oplopen.
Met een onbeschadigde struikschaar werken.
- Als de struikschaar verruild of nat is: Struikschaar reinigen en laden drogen.
Struikschaar Niet veranderen.
- Als de bedieningselementen nicht functioneren: Niet met de struikschaar werken.
Alleen origineel STIHL toebehoren voor deze struikschaar monteren.
- Toebehoren zo monteren als in deze handleiding of in de handleiding van het toebehoren staat beschreiben.
- Geen voorwerpen in de openingsen van de struikschaar steken.
- Versreten of beschadigde stickers verrangen.
- Indien er onduidelijkeden bestaan: contact opnemen met een STIHL dealer.

4.6.2 Messen

De messen verkeren in de veilige staat als aan de volgende voorwaarden is voldaan:

• De messen zich nicht beschadigd.
• De messen zich nicht verrormd.
• De messen lopenlicht.
• De messen zijn correct aangescherpt.
• Er bevinden zich geen bramen op de messen.

WAARSCHUWING

In een onveiligste staat können onderdelen van de messen losraken en worden weggeslingerd. Personen können ernstig letsel oplopen.

Met onbeschadigde messen werken.

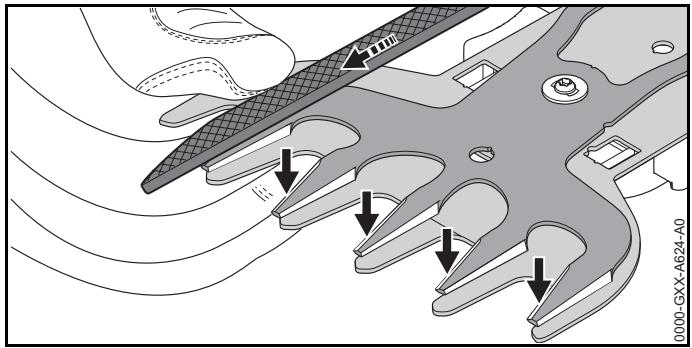

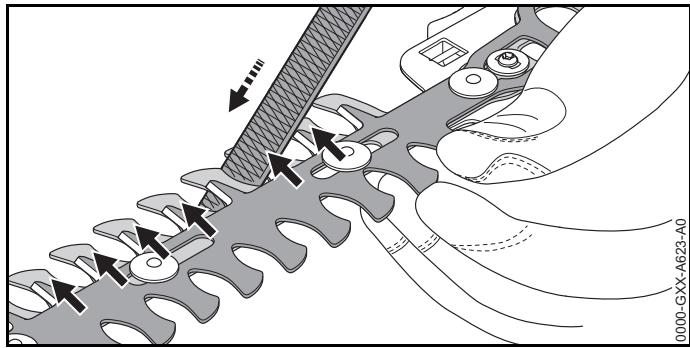

Messen correct aanscherpen en ontbramen.
- Als eén en ander nicht duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.

4.6.3 Accu

De accu verkeert in een veilige toestand, als aan de volgende voorwaarden is voldaan:

• De accu is onbeschadigd.
• De accu is schoon en droog.
• De accu werkten is ongewijzigd

WAARSCHUWING

In een nicht-veilige toestand kan de accu Niet meer veilig werken. Personen können ernstig letsel oplopen.

Werk met een onbeschadigde en functionerende accu.
Laad een beschadigde of defeche accu Niet op.
- Als de accu vuil of nat is: reinig de accu en LAST deze drogen.
Wijzig de accu Niet.
Steek geen voorwerpen in de openingsen van de accu.
- Sluit de elektrische contacten van de accu nooit op metalen voorwerpen aan en kaak geen kortsluiting.
- Open de accu Niet.
- Vervang versleten of beschadigde waarschuingsstickers.

Uit een beschadigde accu kan vloeistof lekken. Als de vloeistof met de huid of de ogen in contact komt, kunnen de huid of de ogen geirriteerd raken.

Vermijd contact met de vloeistof.
- Als er contact met de huid heeftplaatsgevonden: was de betreffende plekken van de huid met veel water en zeep.
- Als er contact met de ogen heeftplaatsgevonden: spelé de ogen minstens 15 minutes met veel water en raadpleeg een arts.

Een beschadigde of defecte accu kan vreemd ruiken, roken of branden. Personen konnen ernstig of dodelijk letsel oplopen en er kan materièle schade ontstaan.

• Als de accu vreemd ruikt of rookit: gebruik de accu nicht en houd deze uit de buurt van brandbare stoffen.
• Als de accu brandt: probeer de accu met een brandblusser of water te blussen.

4.6.4 Acculader

De acculader verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

• De acculader is nicht beschadigd.
• De acculader is schoon en droog.

WAARSCHUWING

In een nicht-veilige staat kannen componenten nicht更是 correct functioneren en kuren de veiligheidsinrichtingen zijn uitgeschakeld. Personen kuren ernstig of zichs dodelijk letsel oplopen.

Een onbeschadigde acculader gebruiken.
- Als de acculader verruild of nat is: acculader reinigen en laden drogen.
Aan de acculader geen wijzigingen aanbrengen.
- Geen voorwerpen in de openingsen van de acculader steken.
- Elektrische contacten van de acculader Niet met metalen voorwerpen verbinden en kortsluiten.

• De gebruiker kan in bepaalde situatuies nicht meer geconcentreerd werkken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.

Rustig en met overleg werken.
- Als delichtomstandigheden en het zich slecht zijn: Niet met de struikschaar werken.
Struikschaar alleen bedieren.
Op obstakels letten.
- Staand op de grond werkken en het evenwicht behouden. Als er op hoogte要去 worden gewerkt: een hefbordes of een veilige steiger gebruiken.
- Wonneer vermoeidheidsverschijnselen optreden: een pauze inlassen.

• Als de gebruiker boven schouderhoogte werkkt{kunnen eerder vermoeidheidsverschijnselen optreden. De gebruiker kan hierdoor ernstig letsel oplopen.

Slechts korteijd boven schouderhoogte werken.
Werkpauzes inlassen.

• Als de—heen en weeer schuivende messen een hard voorwerp raken hunne deze snel worden afgeremd. Door de hierbij optredende reactiekracht kan de gebruiker de contrôle over de struikschaar verliezen en ernstig letsel oplopen.
  Voor het begin van de werkzaamheden de struik of het gras op harde voorwerpen controleren en deze zo nodig verwijderen.
• De bewegende messen können de gebruiker verwonden.
  De gebruiker kan hierdoor ernstig letsel oplopen.

Vrije hand uit de buurt van de messen honden.
Bewegende messen nicht aanraken.
- Als de messen door een Voorwerp worden geblokkeerd: Struikschaar uitschakelen en de accu eruit nemen. Pas dan het voorwerp wegnemen.

• Wonneer de struikschaarijdens het werk verandert of zich ongebruikelijk gedraagt, kan de struikschaar zich in een onveiligte toestand bevinden. Personen können ernstig letsel oplopen en er kan materiaèle schade ontstaan.
• De werkzaamheden beeindigen, accu wegemen en contact opnemen met een STIHL dealer.
• Tijdens de werkzaamheden kan de struikschaar trillingen veroorzaken.
• Handschoenen dragen.
  Werkpauzes inlassen.
• Als er tekenen van een slechte doorbloeding optreden: een arts raadplegen.
• Als de schakelhendel worden losgelaten zullen de messen nog ca. 1 seconde verder bewegen. De bewegende messen können persoonlijk letsel veroorzaken. Personen können ernstig letsel oplopen.

• De struikschaar bij de bedieningshandgreep vasthouden en wachten tot de messen nicht meer bewegen.

GEVAAR

• Als in de buurt van onder spanning staande kabels worden gewerkt können de messen in contactkommen met de onder spanning staande kabels en deze beschadigen. De gebruiker kan ernstig of dodelijk letsel oplopen.

• Niet in de buurt van onder spanning staande kabels werken.

4.8 Laden

WAARSCHUWING

• Tijdens het laden kan een beschadigde of een defecte acculader stinken of roken. Personen konnen letsel oplopen en er kan materiaèle schade ontstaan.
  De netstekker uit de contactdoos trekken.
• De acculader kan bij een ontoereikende warmteafvoer oververhit worden en in brand raken. Personen können zwaar letsel oplopen of worden gedood en er kan materièle schade ontstaan.
  Acculader nicht afdekken.

4.9 Elektriciteit aansluiten

Contact met stroom geleidende componenten kan ontstaan door de volgende oorzaken:

• De aansluitkabel of de verlangkabel is beschadigd.
• De netstekker van de aansluitkabel of de verlangkabel is beschadigd.
• De contactdoos is nicht correct geinstalleerd.

GEVAAR

• Contact met stroom geleidende componenten kan leiden tot een stroomschok. De gebruiker kan ernstig of dodelijk letsel oplopen.

Controller et de aansluitkabel, de verlangkabel en de netstekker hiervan Niet zichn beschadigd.

Als de aansluitkabel of de verlangkabel beschadigd is:

beschadigdeplaatsnietaanraken.
- De netstekker uit de contactdoos trekken.

Aansluitkabel, verlengkabel en de netstekkers ervan met droge handen beetpakken.
- Netstekker van de aansluitkabel of de verlangkabel in een correct geinstalleerde en beveiligde contactdoos met randaarde steken.

Acculader via een aardlekschakelaar (30 mA, 30 ms) aansluiten.
- Een beschadigde of nicht geschikte verlangkabel kan leiden tot een elektrische schok. Personen können ernstig of zichs dodelijk letsel oplopen.
Een verlangkabel met de juiste kabeldoorsnede gebruiken, 19.5.

WAARSCHUWING

• Tijdens het laden kan een verkeerde netspanning of een verkeerde netfrequentie leiden tot overspanning in de acculader. De acculader kan hierbij worden beschadigd.
  Controlleren of de netspanning en de netfrequentie van hetlichtnet corresponderen met de gegevens op het typeplaatje van de acculader.
• Een verkeerd neergelegde aansluitkabel en verlangkabel kuren beschadigd raken en personen kuren hierover struiikelen. Personen kuren letsel oplopen en de aansluitkabel of verlangkabel kan worden beschadigd.
• De aansluitkabel en verlangkabel zo neerleggen en kenmerken, dat personen nicht können struikelen.
• De aansluitkabel en verlangkabel zo neerleggen, dat deze Niet gespannen zijn of verwikkeld können raken.
• De aansluitkabel en verlangkabel zo neerleggen, dat deze nicht;kennen worden beschadigd, kennen knikken of afgekneld worden of ergens tegenaan schuren.
  Aansluitkabel en verlangkabel beschermen gegenitte, olie en chemicalien.
• De aansluitkabel en verlangkabeleerleggen op een droge ondergrond.
• Tijdens de werkzaamheden worden de verlangkabel warm. Als de warmte nicht kan worden afgevoerd, kan dit leiden tot brand.
• Als een kabelhaspel worden gebruikt: De kabelhaspel volledig uitrollen.
  ■ Als er elektrische bedrading en leidingen in de muur zitten, können diese worden beschadigd als de acculader op de muur worden bevestigd. Contact met elektrische

bedrading kan leiden tot een elektrische schok. Personen können ernstig letsel oplopen en er kan materièle schade ontstaan.

Controller of er op de geplande plaats geen elektrische bedrading en leidingen in de muur zitten.

• Als de acculader Niet Zoals in deze handledging staat beschreiben op de muur is gemonteerd, kan de acculader of de accu van de muur vallen of kan de acculader te heet worden. Personen können letsel oplopen en er kan materiele schade ontstaan.
  Acculader zo op de muur monteren als in deze handleding staat beschreiben.
• Als de acculader met aangebrachte accu op een muur worden gemonteerd, kan de accu uit de acculader vallen. Personen können letsel oplopen en er kan materièle schade ontstaan.
• De acculader eerst aan de muur monteren en daarna de accu plaatsen.

4.10 Vervoeren

4.10.1 Struikschaar

WAARSCHUWING

Tijdens het vervoer kan de struikschaar Kantelen of verschuiven. Personen können letsel oplopen en er kan materièle schade ontstaan.

Accu wegemen.

• Mesbeschermer zo over de messen schuiven of klappen dat deze de messen volledig bededuct.
  Struikschaar vervoeren in de meegeleverde tas.
• Als de tas Niet behoort tot de leveringsomvang: Struikschaar met spanbanden, riemen of een net dusdanig beveiligigen, dat hij Niet kan kantelen en nicht kan bewegen.

4.10.2 Accu

WAARSCHUWING

• De accu is Niet beschermd gegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf worden blootgesteld, kan de accu worden beschadigd en kan er materièle schade ontstaan.

Een beschadigde accu Niet vervoeren.
Accu vervoeren in de meegeleverde tas.
- Als de tas Niet behoort tot de leveringsomvang: De accu in een elektrisch Niet geleidende verpakking vervoeren.

Tijdens het vervoer kan de accu omvallen of verschuiven. Personen konnen letsel oplopen en er kan materièle schade ontstaan.

Tijdens het vervoer kan de acculader omvallen of versuschuiven. Personen konnen letsel oplopen en er kan materièle schade ontstaan.

De netstekker uit de contactdoos trekken.
Accu wegemen.
Acculader vervoeren in de meegeleverde tas.
- Als de tas Niet behoort tot de leveringsomvang: De acculader met spanbanden, riemen of een net dusdanig beveiligden, dat deze Niet kan kantelen en nicht kan verschuiven.

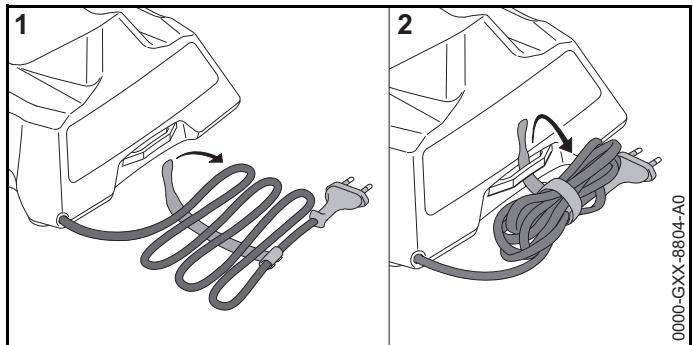

• De aansluitkabel is nicht bedoeld om de acculader daaraan te dragen. De aansluitkabel en de acculader können worden beschadigd.

• De aansluitkabel opwikkelen en aan de acculader bevestigen.

4.11 Opslaan

4.11.1 Struikschaar

WAARSCHUWING

• Mesbeschermer zo over de messen schuiven of klappen dat deze de messen volledig bededuct.
  Struikschaar buiten het bereik van kinderen opslaan.

• De elektrische contacten op de struikschaar en metalen onderdelen können door voucht corroderen. De struikschaar kan worden beschadigd.

Accu wegemen.

De struikschaar schoon en droog opslaan.

4.11.2 Accu

WAARSCHUWING

De accu buiten het bereik van kinderen opslaan.

• De accu is nicht beschermd gegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf worden blootgesteld, kan de accu worden beschadigd.

De accu schoon en droog opslaan.
De accu in een gesloten ruimte opslaan.

• De accu gescheiden van de struikschaar en de acculader opslaan.
  De accu in een elektrisch nicht geleidende verpakking opslaan.
• De accu bij temperaturen:tussen de - 20^ en + 70^ opslaan.

4.11.3 Acculader

WAARSCHUWING

• Kinderen können de geziven van de acculader nicht herkennen en ook Niet inschatten. Kinderen können ernstig of zichs dodelijk letsel oplopen.

Accu wegemen.
De accrulader buiten het bereik van kinderen opslaan.

• De acculader is nicht beschermd gegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf worden blootgesteld, kan de acculader worden beschadigd.

Accu wegemen.
Als de acculader warm is: de acculader lately afkoelen.
De acculader schoon en droog opslaan.
De accrulader in een gesloten ruimte opslaan.
- De acculader opslaan bij temperaturen:tussen de 20^ en +70^

• De aansluitkabel is nicht bedoeld om de acculader daaraan te dragen of op te hangen. De aansluitkabel en de acculader können worden beschadigd.

• De acculader bij het huis vastpakken en vasthouden. Een handgreepkom voor het gemakkelijk optillen van de acculader is aan de acculader aangebracht.
  De accrulader ophangen aan de muurhouser.

4.12 Reinigen, onderhouden en repareren

WAARSCHUWING

• Alsijdens de reinigings-, onderhouds- of reparatiewerkzaamheden de accu in de struikschaar worden geplaatst, kan de kettingzaag onbedoeld worden ingeschakeld. Personen können ernstig letsel oplopen en er kan materiele schade ontstaan.

Accu wegemen.

• Agressieve reinigingsmiddelen, het reinigen met een waterstraal of puntige voorwerpen+kunnen de struikschaar, de messen, de accu en de acculader beschadigen. Als de struikschaar, de messen, de accu of de acculader Niet op de juiste wijze werden gereinigd, kunnen componenten Niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen hunnen ernstig letsel oplopen.

• Struikschaar, messen, accu en acculader reinigen zoals staat beschreiben in denen handleiding.

• Als de struikschaar, de messen, de accu of de acculader nicht op de juiste wijze werden onderhonden of gerepareerd, kuren componenten Niet meer correct functioneren en kuren de veiligheidsinrichtingen zich uitgeschakeld. Personen kuren ernstig of zelfs dodelijk letsel oplopen.

• De struikschaar, accu en acculader nicht selbst onderhonden of repareren.

• Als aan de struikschaar, de accu of de acculader onderhouds- of reparatiewerkzaamheden要去en worden uitgevoerd: contact opnemen met een STIHL dealer.

• De mesbalk/messen zo onderhonden als in deze handleiding staat beschreiben.

• Tijdens de reinigings- of onderhoudswerkzaamheden aan de messen kan de gebruiker letsel oplopen door descherpe zaagtanden. De gebruiker kan letsel oplopen.

Werkhandsschoenen van een slijtvest materialaal dragen.

5 Struikschaar maarMaker voor gebruik

5.1 Struikschaar maar makeen voor gebruik

Telkens voor het begin van de werkzaamheden要去en de volgende handelingen worden uitgevoerd:

Controlleren of de volgende delen zich in de veilige staat bevinden:

• Struikschaar, 4.6.1.
• messen/mesbalk, 4.6.2.
• accu, 4.6.3.
  -Acculader, 4.6.4.

Accu controlleren/testen, 10.2.
Accu volledig laden, 6.2.
▶ Struikschaar reinigen, 15.1.
Bedieningselementen controlleren, 10.1.

• Alsijdens de contrôle/test van de bedieningselementen 3 leds rood knipperen: de accu er uitmelen en contact opnemen met een STIHL dealer. In de struikschaar zit een storing.

• Als de stappen nicht{kennen worden uitgevoerd: de struikschaar Niet gebruiken en contact opnemen met een STIHL dealer.

6 Accu laden en leds

6.1 Acculader aan een muur monteren

De acculader kan aan een muur worden gemonteerd.

Acculader zo op een muur monteren dat aan de volgende voorwaarden worden voldaan:

• Juiste bevestigingsmaterialen zijn gebrukt.
• De acculader is waterpas.

• De volgende maatvoering is aangehouden:

• a = minimaal 100 mm

• b = 54 mm
• c = 4,5 ~mm
• d = 9 ~mm
• e = 2,5 mm

6.2 Accu laden

De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de accu of de omgevingstemperatuur. De werkelijkke laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd staat onder www.stihl.com/charging-times weergegeven.

Als de netstekker op een contactdoos is aangesloten en de accu in de acculader worden geplaatst, start de laadprocedure automatisch. Als de accu volledig is geladen schakelt de acculader automatisch uit.

Tijdens het laden worden de accu en de acculader warmer.

Netstekker (5) in een goed bereikbare contactdoos (6) aansluiten.

De acculader (2) voert een zelftest UIT. De led (3) brandt ca. 1 seconde lang groen en ca. 1 seconde lang rood.

Aansluitkabel (4) aanbrengen.
- Accu (1) in de geleidingen van de acculader (2)plaatsen en tot aan de aanslag hierop drukken.

De led (3) brandt of knippert groen. De accu (2) worden geladen.

• Als de led (3) Niet meer brandt: de accu (1) is volledig geladen en kan uit de acculader (2) worden genomen.
• Als de acculader (2) zich more worden gezruikt: netstekker (5) uit de contactdoos (6) trekken.

6.3 Laadtoestand weergeven

Accu aanbrengen.

Druktoets (1) indrukken.
De leds branden ca. 5 seconden lang groen en given de laadtoestand wee.
Als de linkerled groen knippert: Accu laden.

6.4 LEDs op de struikschaar

De leds kuren de laadtoestand van de accu of storingen aangeven. De leds kuren groen of rood branden of knipperen.

Als de leds groen branden of knipperen worden de laadtoestand weergegeven.

• Als de leds rood branden of knipperen: storingen opheffen, 18.1.

In de struikschaar of in de accu zit een storing.

6.5 Led op acculader

De led geeft de status van de acculader of storingen wee. De led kan groen of rood branden of knipperen.

Als de led groen brandt of knippert worden de accu geladen.

• Als de led rood brandt of knippert: storingen opheffen, 18.2.

In de acculader of in de accu zit een storing.

7 Struikschaar monteren

7.1 Messen monteren en uitbouwen

7.1.1 Struikmessen of grasmessen monteren

De struikmessen en de grasmessen worden opdezelfde wijze op de struikschaar gemonteerd.

Struikschaar uitschakelen en de accu eruit nemen.
- Mesbeschermer zo over de messen schuiven of klappen dat deze de messen volledig bedekt.

Borgnokken (1) van de struikmessen (3) of de grasmessen (3) op de geleidingen (2)plaatsen.
- Struikmessen (3) of grasmessen (3) maar beneden klappen en stevig aandrukken.

De struikmessen (3) of de grasmessen (3) klikken hoorbaar vast.
Mesbeschermer (4) lostrekken of wegemen.

7.1.2 Struikmessen of grasmessen demonteren

De struikmessen en de grasmessen worden opdezelfde wijze gedemonteerd.

Struikschaar uitschakelen en de accu eruit nemen.
- Mesbeschermer zo over de messen schuiven of klappen dat deze de messen volledig bedekt.

Beide blokkerhendels (1) indrukken.
De struikmessen (2) of de grasmessen (2) zijn ontgrendeld.
Struikmessen (2) of grasmessen (2) Wegnemen.

Tijdens de werkzaamheden beschermt een beschemer (3) van schuimstof het aandrijfmechanisme gegen vuil. De beschemer (3) is vast verbonden met de struikschaar en kan nicht worden verwijderd.

8 Accu aanbrengen en wegnemen

8.1 Accu aanbrengen

Accu (1) tot aan de aanslag in de accuschacht (2) drukken.

De accu (1) worden vergrendeld met een klik.

8.2 Accu wegemen

De accu (2) is ontgrendeld en kan worden weggenomen.

9 Struikschaar inschakelen en uitschakelen

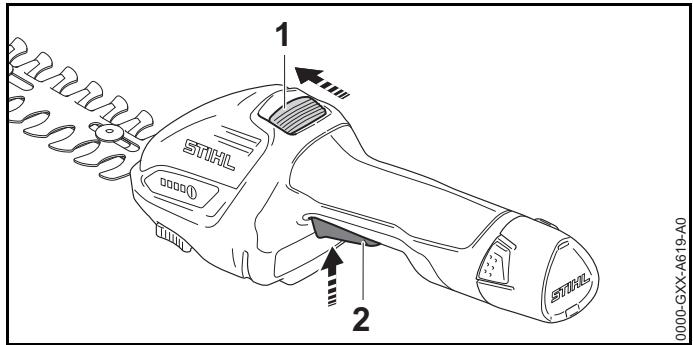

9.1 Struikschaar inschakelen

• Deblokkeringsschuif (1) met de duim in de richting van de messen schuiven en vasthouden.
  Schakelhendel (2) met de wijsvinger indrukken en ingedrukt honden.

De deblokkeringsschuif (1) kan worden losgelaten. Het toerental van de struikschaar loopt op en de messen bewegen.

9.2 Struikschaar uitschakelen

Schakelhendel en deblokkeringsschuif loslaten.
Wachten tot de messen na ca. 1 seconde nicht meer bewegen.
- Als de messen na ca. 1 seconde nog bewegen: de accu eruit nemen en contact opnemen met een STIHL dealer. De struikschaar is defect.

10 Struikschaar en accu controleren

10.1 Bedieningselementen controleren

Deblokkeringsschuif en schakelhendel

Accu wegemen.
Probeer de schakelhendel in te drukken zonder de deblokkeringsschuif in te drukken.
- Als de schakelhendel kan worden ingedrukt: de struikschaar Niet gebruiken en contact opnemen met een STIHL dealer.

De deblokkeringssschuif is defect.

• Deblokkeringsschuif met de duim in de richting van de messen schuiven en vasthonden.
  Schakelhendel indrukken.
  Schakelhendel en deblokkeringsschuif loslaten.
• Als de schakelhendel of de deblokkeringsschuif stroef bewegen of Niet terugkeren in de uitgangsstand: de struikschaar Niet gebruiken en contact opnemen met een STIHL dealer.

De schakelhendel of de deblokkeringsschuif is defect.

Struikschaar inschakelen

Accu aanbrengen.
- Deblokkeringsschuif met de duim in de richting van de messen schuiven en vasthonden.
- Schakelhendel indrukken en ingedrukt houden. De messen bewegen.
Schakelhendel loslaten. De messen blijven na ca. 1 Seconde stilstaan.

• Als de messen na ca. 1 seconde nog bewegen: de accu eruit nemen en contact opnemen met een STIHL dealer. De struikschaar is defect.

10.2 Accu controlleren/testen

Accu aanbrengen.
- Druktoets op de struikschaar indrukken. De leds branden of knipperen.
- Als de leds nicht branden of knipperen: de struikschaar en de accu Niet gebruiken en contact opnemen met een STIHL dealer.

In de struikschaar of in de accu zit een storing.

11 Met de struikschaar werken

11.1 Struikschaar vasthouden en gebruiken

• Struikschaar met een hand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
  Vrije hand uit de buurt van de messen honden.

11.2 Struiken knippen

Struikmessen monteren.
Dikke takken en twijgen met een takkenschaar, een heggenschaar of een kettingzaag verwijderen.

• De struikschaar aan een zijde van de struik boogvorming van benedenaar boven geleiden en de struik knippen.
• De struikschaar weer maar beneden bewegen zonder de struik te knippen.
  Langzaam en gecontroleerd in voorwaartse richting lopen.
• De struikschaar opniew boogvorming van beneden maar boven geleiden en de struik knippen.
  De andere ziche van de struik op bezelfde wijze knippen.
• De struikmessen aan de bovenzijde van de struik onder een hoek tussen de 0^ en 10^ honden.
• De struikschaar horizontally houden en boogvormig heb en weer geleiden en de struik knippen.
• Als de knipprestaties teruglopen: Messen aanscherpen/sijpen.

11.3 Gras knippen

• Struikschaar op de gewenste kniphhoogte door het gras geleiden.

12 Na de werkzaamheden

12.1 Na de werkzaamheden

• Struikschaar uitschakelen en de accu eruit nemen.
  Als de struikschaar nat is: de struikschaar lately drogen.
• Als de accu nat is: De accu laten drogen.
  Struikschaar reinigen.
  Messen schoonmaken.
• Mesbeschermer zo over de messen schuiven of klappen dat deze de messen volledig bedekt.
  De accu reinigen.

13 Vervoeren

13.1 Struikschaar vervoeren

• Struikschaar uitschakelen en de accu eruit nemen.
• Mesbeschermer zo over de messen schuiven of klappen dat deze de messen volledig bedekt.
• Struikschaar met een hand aan de bedieningshandgreep dragen.
• Als de struikschaar in een auto worden vervoerd:

struikschaar vervoeren in de meegeleverde tas.
- De tas zo borgen dat de tas Niet kan omvallen en versuschuiven.
- Als de tas Niet behoort tot de leveringsomvang: struikschaar zo borgen dat de struikschaar Niet kan kantelen en verschuiven.

13.2 Accu vervoeren

• Struikschaar uitschakelen en de accu eruit nemen.
• Controlleren of de accu in een veilige, goede staat verkeert.

Accu verpakken in de meegeleverde tas.
- Als de tas Niet behoort tot de leveringsomvang: Accu zo verpakken dat aan de volgende voorwaarden worden voldaan:

• De verpakking is nicht elektrisch geleidend.

• De accu kan in de verpakking Niet schuiven.

• De verpakking zo zekeren, dat deutsche nicht kan verschuiven. De accu valt onder de eisen die worden gesteld aan het transport van gevaarlijke goederen. De accu is als UN 3480 (lithium-ion-accu's) geclassified en werk conform het UN handboek Prüfungen und Kriterien Teil III (Tests en criteria deel III), sub 38.3, gecontrolerd/getest.

De transportvoorschriften zijn onder www.stihl.com/safety-data-sheets weergegeven.

13.3 Acculader vervoeren

De netstekkeruit de contactdoostrekken.
Accu wegemen.
- De aansluitkabel opwikkelen en aan de acculader bevestigen.
- Als de acculader in een auto worden vervoerd:

acculader vervoeren in de meegeleverde tas.
- De tas zo borgen dat de tas Niet kan omvallen en versuschuiven.
- Als de tas Niet behoort tot de leveringsomvang: de acculader zo borgen dat de acculader Niet kan omvallen en verschuiven.

14 Opslaan

14.1 Struikschaar opslaan

Struikschaar uitschakelen en de accu eruit nemen.
- Mesbeschermer zo over de messen schuiven of klappen dat deze de messen volledig bedekt.
- Struikschaar zo opslaan, dat aan de volgende voorwaarden worden voldaan:

• De struikschaar bevindt zich buiten het bereik van kinderen.
• De struikschaar is schoon en droog.

14.2 Accu opslaan

STIHL advisert, de accu bij een laadtoestand:tussen 40 % en 60 % (2 groen brandende leds) op te slaan.

• De accu zo opslaan dat aan de volgende voorwaarden worden voldaan:
• De accu bevindt zich buiten het bereik van kinderen.
• De accu is schoon en droog.
• De accu befindt zich in een gesloten ruimte.
• De accu is losgekoppeld van de struikschaar en de accelader.
• De accu zit in een elektrisch nicht geleidende vergakking.
• De accutemperatuur ligt:tussen de - 20^ en +60^

14.3 Acculader opbergen

• De netstekker uit de contactdoos trekken.
  Accu wegemen.

• De aansluitkabel opwikkelen en aan de acculader bevestigen.
  De acculader zo opslaan dat aan de volgende voorwaarden worden voldaan:

• De acculader bevindt zich buiten het bereik van kinderen.

• De acculader is schoon en droog.
• De acculader bevindt zich in een gesloten ruimte.
• De acculader is losgekoppeld van de accu.
• De acculader is nicht opgehangen aan de aansluitkabel.
• De acculader staat bloot aan temperaturen tussen - 20^ en + 60^ .

15 Reinigen

15.1 Struikschaar reinigen

De struikschaar uitschakelen en de accu eruit nemen.
De struikschaar met een vochtige doek of STIHL harsoplosmiddel reinigen.

15.2 Messen schoonmaken

De struikschaar uitschakelen en de accu eruit nemen.
- De messen aan beiden zijden inspuiuten met STIHL harsoplosmiddel.
Accu aanbrengen.
- Struikschaar 5 seconden inschakelen. De messen bewegen. Het STIHL horsoplosmiddel verdweit zich gelijkmatig.

15.3 Accu reinigen

De accu met een vochtige doek reinigen.

15.4 Acculader reinigen

• De netstekeruit de contactdoos trekken.
  De acculader met een vochtige doek reinigen.
• Elektrische contacten van de acculader met een kwast of een zachté borstel reinigen.

16 Onderhoud

16.1 Messen slijpen

Struikschaarmessen

STIHL advisert de struikschaarmessen door een STIHL dealer te lately aanscherpen/sijpen.

WAARSCHUWING

De zaagtanden van de messen zijn scherp. De gebruiker kan zich verwonden.

Werkhandsschoenen van een slijt vast materiaal dragen.
Struikschaar uitschakelen en de accu eruit nemen.
Struikmessen demonteren, 7.1.2.

• Messen zo ten opzichte van elkaar verschuiven dat de snijvlakken goed toegankelijk zijn.
• Elk snijvlak van de bovenste mesbalk met een platte STIHL vrij met een voorwaartse beweging aanscherpen. Daar bij de aanscherphoek aanhonden, 19.2.
  Struikmessen omdraaien.
  De resterende snijvlakken aanscherpen.
• Hetijdens het vrijen vrijkomende stof met een vochtige doek wegemen.
• De struikschaarmessen aan beiden zijden inspuien met STIHL harsoplosmiddel.

Struikmessen monteren, 7.1.1.
- Struikschaar 5 seconden inschakelen. De messen bewegen. Het STIHL horsoplosmiddel verdweit zich gelijkmatig.
- Indien er onduidelijkeden bestaan: contact opnemen met een STIHL dealer.

Grasmessen

STIHL adviseert, de grasmessen door een STIHL dealer te latent aanscherpen/slijpen.

WAARSCHUWING

De zaagtanden van de messen zijn scherp. De gebruiker kan zich verwonden.

Werkhandsschoenen van een slijt vast materiaal dragen.

Struikschaar uitschakelen en de accu eruit nemen.
▶ Grasmessen demonteren, 7.1.2.

• Bovenste mes dusdanig volledig in een richting verschuiven, dat telkens een zich de van de snijkanten goed bereikbaar is.
• Elke goed bereikbare snijkant van het bovenste mes met een platte STIHL vrij met een voorwaartse beweging aanscherpen. Daar bij de aanscherphoek aanhouden, 19.2.
• Bovenste mes dusdanig volledig in de andere richting verschuiven, dat telkens een ziche van de snijkanten goed bereikbaar is.

• De resterende snijvlakken aanscherpen.

• Hetijdens het vrijlen vrijkomende stof met een vochtige doek wegemen.

• De grasmessen aan beiden zijden inspuien met STIHL harsoplosmiddel.
  ▶ Grasmessen monteren, 7.1.1.
• Struikschaar 5 seconden inschakelen. De messen bewegen. Het STIHL horsoplosmiddel verdweit zich gelijkmatig.
• Indien er onduidelijkheden bestaan: contact opnemen met een STIHL dealer.

17 Repareren

17.1 Struikschaar, accu en acculader repareren

De gebruiker kan de struikschaar, de messen, de accu en de acculader Niet zich repareren.

• Als de struikschaar is beschadigd: de struikschaar Niet gebruiken en contact opnemen met een STIHL dealer.
  Als de messen zich beschadigd: de messen verrangen.
• Als de accu defect of beschadigd is: de accu verrangen.
• Als de accumulator defect of beschadigd is: de accumulator verrangen.
• Als de aansluitkabel defect of beschadig is: de acculader Niet gebruiken en de aansluitkabel door een STIHL dealer latent verrangen.

18 Storingen opheffen

18.1 Storingen in de struikschaar of de accu opheffen

Storing	Leds op de kreipelhoutsnoei er	Oorzaak	Remedie
De struikschaar loopt bij het inschakenen Niet aan.	1 led knippert groen.	De laadtoestand van de accu is te laag.	Accu laden.
	1 led brandt rood.	De accu is te warm of te koud.	Accu wegemen. Accu soften afkoelen of verwarmen.
	3 leds knipperen rood.	In de struikschaar zit een storing.	Accu wegemen. Elektrische contacten in de accuschacht reinigen. Accu aanbrengen. Struikschaar inschaken. Als er nog steeds 3 leds rood knipperen: de struikschaar nicht gebruiken en contact opnemen met een STIHL dealer.
	3 leds branden rood.	De struikschaar is te warm.	Accuwegemen. Struikschaar soften afkoelen.
	4 leds knipperen rood.	In de accu zit een storing.	De accu wegemen en opniew aanbrengen. Struikschaar inschaken. Als er nog steeds 4 leds rood knipperen: de accu缜 gebruiken en contact opnemen met een STIHL dealer.
		De elektrische aansluiting tussen de struikschaar en de accu is onderbroken.	Accuwegemen. Elektrische contacten in de accuschacht reinigen. Accu aanbrengen.
		De struikschaar of de accu zichn vochtig.	De struikschaar of accu soften drogen.
		De mesbalk/messen loopt/lopen zwaar.	De messen aan beiden zijden inpuieten met STIHL horsoplosmiddel. Als de struikschaar nog steeds bij het inschakenen Niet aanloopt: de struikschaar nicht gebruiken en contact opnemen met een STIHL dealer.
De struikschaar schakeltijdens het gebruik UIT.	3 leds branden rood.	De struikschaar is te warm.	► Accu wegemen. ► Struikschaar laden afkoelen.
		Er is een elektrische storing.	► De accu wegemen en opnieuw aanbrengen. ► Struikschaar inschaken.
De werktijd van de struikschaar is te kort.		De accu is nicht voldoende geladen.	► Accu volledig laden.
		De levensduur van de accu is overschreden.	► Accu verrangen.

18.2 Storingen in de acculader opheffen

Storing	Led op acculader	Oorzaak	Remedie
De accu worden nicht opgeladen.	De led brandt rood.	De accu is te warm of te koud.	➢Accu in de acculader latent zitten. De laadprocedure start automatisch zodia het toelaatbare temperatuurbereik is bereikt.
	De led knippert rood.	De elektrische aansluiting tussen de acculader en de accu is onderbroken.	➢Accu wegemen. ➢Elektrische contacten op de acculader reinigen. ➢Accu aanbrengen.
		In de acculader zit een storing.	➢Acculader Niet gebruiken en contact opnemen met een STIHL dealer.
		In de accu zit een storing.	➢de accu Niet gebruiken en contact opnemen met een STIHL dealer.
De acculader voert geen zelftest UIT.	De led brandt nicht ca. 1 seconde lang groen en ca. 1 seconde lang rood.	De elektrische verbinding met de acculader ward kortstondig onderbroken.	➢De netstekker UIT de contactdoos trekken. ➢1 minuut wachten. ➢De netstekker in de contactdoos steken.

19.1 Struikschaar STIHL HSA 26

Vrijgegeven accu: STIHL AS
Gewicht zonder accu:

• met struikmessen: 0,9 kg
• met grasmessen: 0,7 kg

De werkelijk staat onder www.stihl.com/battery-life weergegeven.

19.2 Struikschaarmessen, grasmessen

Struikschaarmessen

• Maximale opening: 8 mm
  Tandsteek: 19 mm
• Snoeilengte: 200 mm
  Aanscherphoek: 30^

Grasmessen

Tandsteek: 16 mm
- Snoeilengte: 120 mm
-Aanscherphoek: 35^

19.3 STIHL AS-accu

• Accutechnologie: lithium-ionen
• Spanning: 10,8 V
• Capaciteit in Ah: zie typeplaatje
• Aantal ampère-uren in Wh: zie typeplaatje
  Gewicht in kg: zie typeplaatje
• Toelaatbaar temperatuurbereik voor gebruik en opslag: - 20^ tot + 50 °C

Als de accu worden gebruikt bij een temperatuur lager dan 0^ of bij een temperatuur hoger dan +30^ , kan de looptijd van de accu korter zich en het vermogen van de struikschaar afnemen.

19.4 Acculader STIHL AL 1

• Nominale spanning: zietypeplaatje
• Frequentie: zi typeplaatje
• Nominaal vermogen: zietypeplaatje
• Laadstroom: zie typeplaatje
• Toelaatbaar temperatuurbereik voor gebruik en opslag: -20°C en + 50°C
• Maximale energia-inhoud van de vrijgegeven accu STIHL AS: 12,5 Ah

De laadtijden zijn onder www.stihl.com/charging-times weergegeven.

Als de acculader worden gezbruikt bij een temperatuur lager dan +5^ of bij een temperatuur hoger dan +30^ können de laadtijden longer worden.

19.5 Verlngkabels

Als gebruik worden gemaakt van een verlangkabel, moeten de aders, afhankelijk van de spanning en de lengte van de verlangkabel minimaal de volgende doorsnede hebben:

Als de nominale spanning op het typeplaatje 220 V tot 240 V bedraagt:

• Kabellenge tot 20 m: AWG 15/1,5 mm²
• Kabellengte 20 m tot 50 m: AWG 13/2,5 mm²

Als de nominale spanning op het typeplaatje 100 V tot 127 V bedraagt:

• Kabellenge tot 10 m: AWG 14/2,0 mm²
• Kabellenge 10 m tot 30 m: AWG 12/3,5 mm²

19.6 Geluids- en trillingswaarden

De K-waarde voor het geluiddrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidvermogensniveau bedraagt 2 dB(A). De K-waarde voor de trillingswaarden bedraagt 2m / s^2

HSA 26

• Geluiddrukniveauu L_pA gemeten volgens EN 60745-2-15: 69 dB(A)
• Geluidvermogensniveau L_WA gemeten volgens EN 60745-2-15: 80 dB(A)
• Trillingswaarde a_hv gemeten volgens EN 60745-2-15: 1 m/s^2

De gevegen trillingswaarden zijn volgens een genormeerde testprocedure gemeten en+kunnen worden geraadpleegd voor de vergelijkking van elektrische apparaten. De werkelijk optredende trillingswaarden kan denafwijken van de vermelde gegevens, afhankelijk van het gebruik. De opgevegen trillingswaarden kan den worden gebruikt voor een eerste inschatting van de trillingsbelasting. De werkelijkke trillingsbelasting moet worden geschat. Hierbij kan ook rekening worden gehonden waarin het elektrische apparaat is uitgeschakeld en die waarin dit weliswaar is ingeschakeld, maar zonder belasting draait.

Informatie m.b.t. de arbo-wetgeving voor wat betreft trillingen 2002/44/EG staat onder www.stihl.com/vib weergegeven.

19.7 REACH

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicalien.

Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.

20 Onderdelen en toebehoren

20.1 Onderdelen en toebehoren

STIHL Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren.

STIHL advisert alleen originele STIHL onderdelen en origineel STIHL toebehoren te gebruiken.

Originele STIHL onderdelen en origineel STIHL toebehoren zich leverbaar via de STIHL dealer.

21 Milieuverantwoord afvoeren

21.1 Struikschaar, accu en acculader milieuverantwoord afvoeren

Informatie betreffende het milieuvriendelijk verwerken/afvoeren is verkrijgbaar bij de STIHL dealer.

• Struikschaar, accu, acculader, toebehoren en verpakking volgens voorschrift en milieuvriendelijk afvoeren.

22 EU-conformiteitsverklaring

22.1 Struikschaar STIHL HSA 26

ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Duitsland
verklaart als enige verantwoordelijke, dat
- Constructie: accustruikschaar met struikschaarmessen en grasschaarmessen
- Fabrieksmerk: STIHL
- Type: HSA 26

- Serie-identificatie: HA03

voldoet aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2000/14/EG en in overeenstemming met de tenijdve van de productiedatum geldende versies van de volgende normen is ontwikkeld en geprodueerd: EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-15, EN 60335-1 en EN 50636-2-94.

Toegepast conformiteitswaarderingsproces volgens richtlijn 2000/14/EG bijlage V.

• Gemeten geluidvermogensniveau: 80 dB(A)
• Gegerandeerd geluidvermogensniveau: 82 dB(A)

De technische documentation wird bij de productgoedkeuring van ANDREAS STIHL AG & Co. KG bewaard.

Het productiejaar, het productieland en het machinenummer staan vermeld op de struikschaar.

Waiblingen, 10-09-2019

22.2 Opmerking conformiteit acculader STIHL AL 1

Deze acculader wird in overeenstemming met de volgende richtlijnen geprodueerd en gedistribueree: 2014/35/EU, 2014/30/EU en 2011/65/EU.

Het productiejaar, het productieland en het machinenummer staan vermeld op de acculader.

De complete EG-conformiteitsverklaring is bij de firma ANDREAS STIHL AG & Co. KG, Badstraße 115, 71336 Waiblingen, Duitsland verkrijgbaar.

23 Algemene verilgheidswaarschuwingen voor elektrische gereedschappen

23.1 Inleiding

In dit hoofdstuk staan de algemene veiligheidsinstrcties volgens de norm EN/IEC 62841 voor handgeleide, door een elektromotor aangedreten gereedschappen.

STIHL moet deze teksten afdukken.

De onder "Elektrische verilgheit" beschreiben.
veiligheidsinstrumenties ter voorkoming van elektrische
schokken gelden Niet voor de STIHL accuproducten.

WAARSCHUWING

Lees alle verilgheidsinstructies, voorschriften, illustraties en technische gegevens, waarvan dit elektrische gereedschap is voorzien. Als de hierna volgende instructies Niet worden opgevolgd, kan dit leiden tot elektrische schokken, branden/of ernstig letsel. Bewaar alle verilgheidsaanwijzingen en voorschriften voor toekomstig gebruik.

Het in de verilgheidsaanwijzingen gebruike begrip 'elektrisch gereedschap' heeft betrekking op elektrisch gereedschap voor aansluiting op het lichtnet (met netkabel) of op elektrisch gereedschap dat als energiebron een accu heeft (zonder netkabel).

23.2 Veiligung op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelig of onverlicht werkgebied kan leiden tot ongevallen.
b) Niet met elektrisch gereedschap werken in een omgeving waar explosiegevaar bestaat en waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap genereert vonken die stof of dampen tot ontsteking können brengen.
c) Kinderen en andere Personen tijdens het werken met elektrisch gereedschap op afstand honden. Als de aandacht worden afgeleid,kest u de controle over het apparaat verliezen.

a) De aansluitsteker van het elektrische gereedschap moet in de contactdoos passen. Aan de steker mogen op geen enkele wijze wijzigingen worden aangebracht. Gebruik geen verloopstekers in combinatie met geaard elektrisch gereedschap. Ongewijzigde stekers en passende contactdozen beperken het risico op een elektrische schok.
b) Voorkom lichaamscontact met geaarde oppervlakken, zoals bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er is een hoger risico op een elektrische schok wonneer uw lichaam geaard is.
c) Elektrisch gereedschap beschemmen gegen regen of vocht. Het binnendringen van water/vocht in elektrisch gereedschap verhoegt de kans op een elektrische schok.
d) De kabel Niet voor andere doeleinden gebruiken, bijv. om het elektrische gereedschap te dragen, op te hangen of om de stekeruit de contactdoos te trekken. De kabel uit de buurt honden van hittebronnen, olie, scherpe randen of bewegende delen van het apparaat. Beschadigde of in de war geraakte kabels verhogen de kans op een elektrische schok.
e)Bij het in de open lucht werkken met elektrisch gereedschap, alleen verlangkabels gebruiken die geschikt zijn voor gebruik buitenshuis. Het gebruik van voor buiten geschikte verlangkabels beperkt het risico op een elektrische schok.
f) Als werkten met elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, kaak dan gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar verkleint de kans op een elektrische schok.

a) Wees alert, let goed op wat u doet en ga met overleg te werk bij het werken met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe of onder de

invloed van drugs, alcohol of medicijnen bent. Eén moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.

b) Draag persoonlijke beschermende uitrusting en alttijd een veiligheidsbril. Draag alttijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, werksochoenen met stroeve zool, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert de kans op letsel.
c) Voorkom het per ongeluk inschakelen. Controller of het elektrische gereedschap is uitgeschakeld voordat de steker in de contactdoos worden gestoken en/of de accu worden aangesloten, het gereedschap worden opgepakt of gedragen. Als bij het dragen van het elektrische gereedschap uw vinger op de schakelaar ligt of als het gereedschap ingeschakeld op hetlichtnet worden aangesloten, kan dit leiden tot ongevallen.
d) Afstelgereedschap of schroefsleutels verwijderen voordat het elektrische gereedschap worden ingeschakeld. Afstelgereedschap of een sleutel dat/die in een draaiend deel van het apparaat zit kan leiden tot letsel.
e)Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele houding en bewaar alkijd het evenwicht. Hierdoor kan het elektrische gereedschap in onverwachte situatuies beter onder controle worden gezogen.
f) Geschikte kleding dragen. Geen loshangende kleding of sieraden dragen. Haren en kleding uit de buurt van bewegende delen houden. Loshangende kleding, sieraden of lange haren können blijven haken aan bewegende delen.
g) Als er een stofafzuiig- en -opvanginrichting moet worden gemonteerd,要去 den deze worden aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiiginrichting beperkt het gevaar door stof.
h) Wees alert, voorkom een vals gevoel van verilheid en lap de veriligheidsregels voor elektrisch gereedschap Niet aan uw laars, ook als u na veelvuldig gebruik volledig vertrouwd bent met elektrisch gereedschap. Achteloos handelen kan binnen een fractie van een seconde tot zwaar letsel leiden.

23.5 Gebruik en behandeling van het elektrisch gereedschap

a) Het apparaat Niet overbelasten. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
b) Geen elektrisch gereedschap gebruiken waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de steker uit de contactdoos en/of verwijder de uitneembare accu alvorens afstelwerkzaamheden uit te voeren, toebehoren te verrangen of het apparaat op te bergen. Deze voorzorgsmaatregel voorkomt het onbedoeld aanlopen van het elektrische gereedschap.
d) Niet-gebruikt elektrisch gereedschap buiten het bereik van kinderen opbergen. Elektrisch gereedschap Niet laten gebruiken door Personen die er nicht mee vertrouwd zijn of die de instructies Niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als dit door onervaren Personen worden gezruikt.
e) Elektrisch gereedschap en toebehoren zorgvuldig onderhoden. Controller of de bewegende delen correct functioneren en dat deze nicht klemmen, gebroken of zodanig beschadigd zijn dat de werking van het elektrische gereedschap nadelig worden beinvloed. Beschadigde onderdelen voor het gebruik van het elektrische apparaat lately repareren. Vele ongevalten zich te wijten aan slecht onderhoven elektrisch gereedschap.
f) De messen scherp en schoon houden. Zorgvuldig geslepen messen met scherpe snijkanten klemmen minder snug en+zijn gemakkelijker te hanteren.
g) Elektrisch gereedschap, toebehoren, wisselgereedschap enz. volgens deze instructies gebruiken. Hierbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden letten. Het gebruik van elektrisch gereedschap voor andere dan de bedoelde toepassingen kan tot gevaarlijke situatuies leiden.

h) Houd de handgrepen en handgreepvlakken, schoon en olie- en vetvrij. Gladde handgrepen en handgreepvlakken staan een veilige bediening en controle over het elektrische gereedschap in onvoorziene situatuies in de weg.

23.6 Gebruik en behandeling van het accugereedschap

a) Laad de accu's alleen met acculaders die door de fabrikant worden geadviseerd. Met een acculader die geschikt is voor een bepaald type accu is er kans op brandgevaar als deze worden gezruikt voor een ander type accu.
b) Gebruik alleen de waaroor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
c) De Niet-gebruekte accu uit de buurt houden van paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen waarmee de contacten+kennen worden overbrugd. Kortsluiting tussen de accucontacten kan leiden tot brandwonden of brand.
d) Bij verkeerd gebruik kan accuvloeistof UIT de accu weglekken. Contact hiermee voorkomen. Bij toevalig contact, met water afspoelen. Als de accuvloeistof in de ogen komt bovendien een arts raadplegen. Weglekkende accuvloeistof kan leiden tot huidirritaties of brandwonden.
e) Gebruik geen beschadigde accu's of accu's waaraan wijzigingen zijn aangebracht. Beschadigde of gewijzigde accu's können zich onvoorspelbaar gedragen en leiden tot kans op explosie of letsel.
f) Stel een accu Niet bloot aan vuur of hoge temperaturen.
Vuur of temperaturen boven de 130^ ( 265^ ){kunnen leiden tot explosies.
g) Volg alle instructies met betrekking tot het laden op en laad de accu of het accugereedschap nooit op buiten het in de handleiding genoemde temperatuurbereik. Verkeerd laden of laden buiten het vrijgeveen temperatuurbereik kan de accu beschadigen en kans op brand verhogen.

23.7 Service

a)Laat elektrisch gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de verilgheid van het elektrische apparaat behouden blijft.
b)Voer geen onderhoudswerkzaamhedenuit aan beschadigde accu's. Al het onderhoud aan accu's mag alleen door de fabrikant of een hiertoe gemachtigd bedrijf worden uitgevoerd.

23.8 Veiligheidsinstrumenties voor heggenscharen

• De messen weghouden van het lichaam. Bij bewegende messen Niet proberen afgeknipte takjes te verwijderen of nog af te knippen takjes vast te honden. Ingeklemde takjes alleen bij een uitgeschakeld apparaat verwijderen. Eén moment van onachtzaamheid bij gebruik van de heggenschaar kan leiden tot ernstig letsel.
• De heggenschaar aan de handgreep dragen bij stilstaande messen. Bij vervoer of opslag van de heggenschaar.altijd de beschermer aanbrengen. Zorgvuldig omgaan met het apparaat voorkomt de kans op letsel door de messen.
• Houd het elektrische gereedschap vast bij de geisoleerde handgrepen, waar dat de messen contact konnen makeen met Niet zichtbare elektrische kabels. Het contact van de messen met een onder spanning staande kabel kan de metalen delen van het apparaat onder spanning zetten en leiden tot een elektrische schok.

0458-601-9621-A

INT1

www.stihl.com
