GEBRUIKSAANWIJZING LIGHT SHOW 5FX BOOMTONEDJ

5- Veiligheidsvoorschriften

Alvorens uw apparatuur te gebruiken, raden wij u aan alle instructies in deze handleiding te lezen.

WAARSCHUWING

LET OP :

Zichtbare en onzichtbare LASER straling. Vermijd directe of indirecte blootstelling aan ogen of huid! LASER Klasse III R EN60825-1:2014 in overeenstemming met de volgende Europese Richtlijnen:

LVD-richtlijn nr. 2006/95/EG

RoHS 2 Richtlijn nr. 2011/65/EU

EMC-richtlijn nr. 2014/30/EU

Bewaar deze handleiding voor toekomstig gebruik. Indien u dit toestel doorverkoopt, gelieve er dan voor te zorgen dat u ook deze gebruiksaanwijzing doorgeeft aan de nieuwe eigenaar.

Pak het toestel en alle accessoires volledig uit. Controleer of er geen schade is en of het toestel in perfecte staat verkeert.

Het is belangrijk dat u het bijgeleverde netsnoer (geaard snoer) gebruikt.

Koppel het apparaat altijd los van de netstroom voordat u onderhoud of service uitvoert.

Maximale omgevingstemperatuur voor een optimale werking van het toestel: 40°C. Gebruik het toestel niet als de omgevingstemperatuur hoger is dan deze waarde.

In geval van een storing dient u het toestel onmiddellijk uit te schakelen. Probeer het niet zelf te repareren. Neem contact op met uw dealer of een erkende reparateur. Er zijn geen onderdelen die door de gebruiker kunnen worden vervangen, behalve de zekering.

Sluit dit toestel niet aan op een dimmerpack.

Gebruik dit product niet in een vochtige of regenachtige omgeving om het risico op brand of elektrische schokken te verminderen.

- Kijk niet rechtstreeks in de lichtstraal. Het licht van een LASER kan permanente schade aan de ogen veroorzaken.

Deze voorziening moet worden geïnstalleerd met een sterke haak van voldoende grootte voor het vervoerde gewicht. Het apparaat moet aan de haak worden vastgeschroefd en goed worden vastgedraaid om te voorkomen dat het valt ten gevolge van de trillingen die de machine tijdens het gebruik produceert. De haak moet worden vastgemaakt met een veiligheidstouw. Zorg er ook voor dat de structuur (of het ophangpunt) ten minste 10X het gewicht van de opgehangen eenheid kan dragen.

Het apparaat moet worden geïnstalleerd door een gekwalificeerd persoon en buiten het bereik van het publiek worden geplaatst.

Bedrijfsruimten: een LASER moet zoveel mogelijk worden gebruikt in een ruimte of op een plaats die voor dit doel is gereserveerd, afgesloten of afgebakend.

De toegangen tot de lokalen en hun openingen naar buiten mogen zich niet in de as van een directe straal bevinden.

De vloer moet vrij zijn van obstakels. Oorzaken van toevallige reflectie en verstrooiing van laserstralen moeten worden geëlimineerd (slecht geplaatste ramen, meubilair of voorwerpen met gepolijste oppervlakken).

Verfwerk (muren, scheidingswanden, plafonds, enz.) en vloerbedekkingen moeten bij voorkeur mat zijn. In dit verband moeten diffuse reflecties van lasers van klasse 4 en gefocusseerde stralen van zichtbare of nabij-infrarode lasers van klasse 3 als gevaarlijk worden beschouwd en als zodanig worden behandeld.

Bij het gebruik van krachtige lasers (klasse 3 gericht of 4) moet de mogelijkheid worden uitgesloten dat de laserstraal ontvlambare materialen (hout, papier, weefsels of kunststoffen) treft, die brand kunnen veroorzaken bij vermogensdichtheden van de orde van enkele W.cm-2 die gedurende enkele seconden worden toegepast.

De toegang tot zones met laserstraling moet worden aangegeven met borden die voldoen aan het ministerieel besluit van 4 november 1993 "Veiligheids- en gezondheidssignalering op de werkplek" en de norm NF X 08-003 "Grafische symbolen en pictogrammen - kleuren en veiligheidssignalering" van december 1994. Deze signalisatie wordt aangevuld met de vermelding van de klasse van het laserapparaat en de in de norm NF EN 60825-1 voorziene instructies. Deze toegangen kunnen worden gecontroleerd, althans wanneer de lasers in werking zijn.

Controle van de emissies: het controlepaneel moet buiten de aan gevaarlijke emissies blootgestelde zones worden geplaatst. De bediening van lasers van klasse 3 en 4 moet onder controle staan van een controlesleutel, die verwijderd moet worden wanneer hij niet in gebruik is en in het bezit moet zijn van een gekwalificeerd persoon.

Waarschuwing:

Het gebruik van deze apparatuur is beperkt tot professionele amusements- en vertoningsactiviteiten.

Bij gebruik moet dit apparaat zodanig worden opgesteld dat de stralen boven de ooghoogte van het publiek blijven en hen in geen geval bereiken.

Het is verboden dit toestel te gebruiken voor een ander doel dan waarvoor het bestemd is.

De fabrikant en distributeur zijn niet verantwoordelijk voor enige schade veroorzaakt door de BoomtoneDJ LASER. De gebruiker is verantwoordelijk voor het gebruik en de naleving van de voorschriften NF EN 60825-1:2014.

2- Technische specificaties

• Ultra-complete lichtset met 5 verschillende effecten
• Laser, Strob, Kristallen bol, UV, LED wash
• Crystal Ball: 1 LED 12W RGBW 4in1 lichtbronnen
• Strob- en UV-lichtbronnen: 4 x 10W witte en UV-LED's
• Laserlichtbronnen: 120mW groen en 30mW rood
• LED-waslichtbronnen: 4 x 6W RGBW 4in1 LED's
• 4 bedrijfsmodi: DMX, Automatisch, Muziekdetectie, IR-afstandsbediening
• Dekkingshoek: 120 graden
• DMX: 18 kanalen
• Stroomvoorziening: AC100-240V 50/60Hz
• Zekering: F3A/250V
• Maximaal stroomverbruik: 60W
• Eenheidsafmetingen: 185×185×120mm
• Afmetingen doos: 245 x 140 x 220 mm
• Nettogewicht: 0,8 kg
• Brutogewicht: 1,2 kg

Deze intelligente projector voldoet aan de relevante Europese normen: EN 2014/30/EU, EN 2011/65/EU, EN 2014/35/EU.

3-Wijze van functioneren

Selectie van de bedrijfsmodus

Menu	Niveau 2 menu	Functie
A001	A001-A512	DMX-adres
LE1	LE11-LE19	Kristallen bol rood, snelheid 1-9
LE2	LE21-29	Kristallen bol groen, snelheid 1-9
LE3	LE31-39	Kristallen bol blauw, snelheid 1-9
LE4	LE41-49	Kristallen bol wit, snelheid 1-9
LE5	LE51-59	Kristallen bol auto modus, 1-9 snelheid
LS	LS1-LS9	LASER modus Auto, 1-9 snelheid
Pu	Pu1-Pu9	UV
Door	Par1-Par9	LED-wasmodus auto, 1-9 snelheid van verandering
FL	FL1-FL9	Strob wit, 1-9 flitssnelheid
Au1	Au11-Au19	Automatische modus, 1-9 programmasnelheid
S1	S11-S19	Geluidsfunctie 1, 1-9 microfoongevoeligheid
S2	S21-S29	Geluidsfunctie 2, 1-9 microfoongevoeligheid

A. DMX-stand

In deze modus kunt u uw armatuur besturen met een DMX-controller. Elke armatuur moet "geadresseerd" worden van 1 tot 512.

Druk op MENU tot u A001 ziet, druk op ENTER, gebruik dan de DOWN en UP toetsen om het gewenste DMX-adres te kiezen. Druk op ENTER om de waarde te bevestigen.

Wanneer het DMX-adres knippert, bevestigt dit dat uw armatuur een DMX-signaal ontvangt van uw controller.

DMX protocol:

Kanaal	Waarde	Functie
CH1	0-255	Snelheid van rotatie van de kristallen bol
CH2	0-255	Positie van de kristallen bol
CH3	0-255	LASER gobo rotatie
CH4	0-255	Dimmer
CH5	0-255	Algemeen stroboscopisch effect
CH6	0-255	Kristallen bol rood
CH7	0-255	Kristallen bol groen
CH8	0-255	Kristallen bol blauw
CH9	0-255	Kristallen bol wit
CH10	0-255	Rode LASER
CH11	0-255	Groen LASER
CH12	0-255	Rode LED
CH13	0-255	Groene LED
CH14	0-255	Blauwe LED
CH15	0-255	LED wit
CH16	0-255	UV
CH17	0-255	Witte strob van langzaam naar snel
CH18	0-50	N/A
	51-150	Auto mode
	151-255	Geluidsmodus

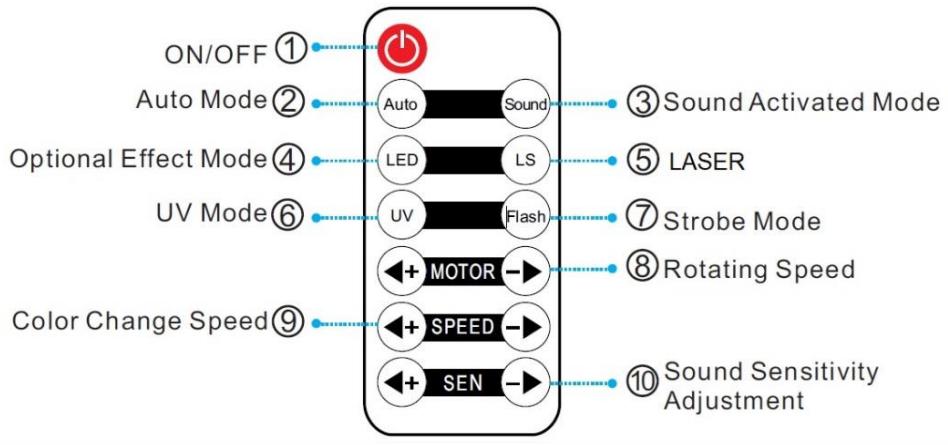

B. Gebruik met IR afstandsbediening :


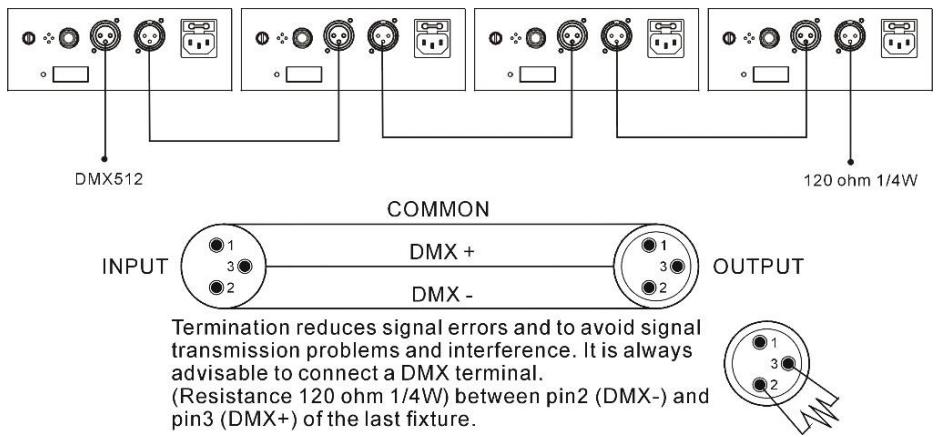

4. DMX-stand (DMX-aansluiting)

• Als u een controller met een XLR 5-pin DMX-uitgang gebruikt, moet u een XLR 5-pin/3-pin adapter aanschaffen.
• Op het laatste apparaat van de DMX-keten wordt het gebruik van een "DMX-stekker" aanbevolen. (een weerstand van 120 Ohm 1/4W tussen pen 2 (DMX-) en pen 3 (DMX+)

geplaatst in een mannelijke DMX-connector).

• Sluit de armaturen na elkaar aan: DMX-uitgang op DMX-ingang van het volgende armatuur. De DMX-kabel mag NOOIT een "Y"-kabel zijn. De DMX-512 link draagt een hoog snelheidssignaal. De voor deze verbinding gebruikte kabels moeten van goede kwaliteit zijn en in goede staat verkeren.
• Elke armatuur moet een specifiek DMX-adres hebben om door de DMX-controller te kunnen worden aangestuurd. (zie tabel hierboven).

5- Problemen oplossen

Hier zijn enkele suggesties als u problemen heeft met uw toestel.

- Het apparaat werkt helemaal niet.

• Controleer het netsnoer en de zekering.
  ○ Zorg ervoor dat uw stopcontact goed gevoed is.

- De armatuur reageert niet of niet correct op DMX-commando's.

○ Controleer uw DMX-kabels
○ Controleer uw DMX adressering
○ Probeer een andere DMX-controller
○ Zorg ervoor dat uw DMX-kabels niet in de buurt van hoogspanningskabels lopen, die storing kunnen veroorzaken.

• Reageert niet op geluid

• Controleer de geselecteerde bedrijfsmodus
• Controleer of er geen DMX-kabel is aangesloten op DMX IN
• Tik rechtstreeks op de microfoon om de respons te testen.

6 - Onderhoud

De buitenkant van de camera moet regelmatig worden schoongemaakt. De lenzen moeten worden schoongemaakt voor een optimale helderheid. Als de unit in een stoffige of rokerige omgeving is geïnstalleerd, is deze regelmatige reiniging zeer belangrijk. Het kan ook nodig zijn de lenzen van binnenuit schoon te maken. Trek de stekker uit het stopcontact voordat u onderhoud gaat plegen!

Gebruik een schone doek met heel weinig glasreiniger. Droog de gereinigde onderdelen altijd goed af.
