BEDIENUNGSANLEITUNG LIGHT SHOW 5FX BOOMTONEDJ

3- Sicherheitshinweise

Bevor Sie Ihr Gerät benutzen, sollten Sie alle Anweisungen in diesem Handbuch lesen.

WARNUNG:

LASERGERÄT DER KLASSE 3R

EXPOSITION GEGENÜBER DEM GEFÄHRLICHEN STRAHL

LASERSTRAHLUNG

Sichtbare und unsichtbare LASER-Strahlung. Vermeiden Sie eine direkte oder indirekte Exposition der Augen oder der Haut! LASER Class III R EN60825-1:2014 in Übereinstimmung mit den folgenden europäischen Richtlinien:

LVD-Richtlinie Nr. 2006/95/EG

RoHS-Richtlinie 2 Nr. 2011/65/EU

EMC-Richtlinie Nr. 2014/30/EU.

Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf. Wenn Sie das Gerät weiterverkaufen, geben Sie bitte auch diese Bedienungsanleitung an den neuen Käufer weiter.

Packen Sie das Gerät und das gesamte Zubehör vollständig aus. Überprüfen Sie das Gerät auf Schäden und stellen Sie sicher, dass es sich in einem einwandfreien Zustand befindet.

Es ist wichtig, dass Sie das mitgelieferte Netzstromkabel (Kabel mit Erdung) verwenden.

Ziehen Sie vor technischen Eingriffen oder vor der Wartung des Geräts immer den Netzstecker.

Maximale Umgebungstemperatur für einen optimalen Betrieb des Geräts: 40°C. Verwenden Sie das Gerät nicht, wenn die Umgebungstemperatur diesen Wert überschreitet.

Schalten Sie das Gerät bei Funktionsstörungen sofort aus. Versuchen Sie nicht, es selbst zu reparieren. Wenden Sie sich an Ihren Händler oder beauftragen Sie einen autorisierten Fachmann mit der Reparatur. Es gibt außer der Sicherung keine vom Benutzer austauschbaren Teile.

Schließen Sie dieses Gerät nicht an einen variablen Leistungsblock vom Typ "Dimmer pack" an.

Um die Gefahr eines Stromschlags oder Brandes zu verringern und zu vermeiden, sollten Sie dieses Gerät nicht in feuchter Umgebung oder bei Regen verwenden.

- Schauen Sie nicht direkt in den Lichtstrahl. Das Licht eines LASERs kann die Augen dauerhaft schädigen.

Dieses Gerät muss mit einem stabilen Haken montiert werden, dessen Größe

dem zu tragenden Gewicht entspricht. Das Gerät muss an den Haken geschraubt und angemessen festgezogen werden, um zu verhindern, dass es aufgrund der Vibrationen, die durch die laufende Maschine erzeugt werden, herunterfällt. Die Aufhängung des Geräts muss mit einer Sicherheitsschlinge gesichert werden. Stellen Sie außerdem sicher, dass die Struktur (oder der Aufhängepunkt) mindestens das 10-fache Gewicht des aufgehängten Geräts tragen kann.

Das Gerät muss von einer qualifizierten Person installiert werden und sollte außerhalb der Reichweite der Öffentlichkeit platziert werden.

Betriebsräume: Der Betrieb eines Lasergeräts muss so weit wie möglich in einem Raum oder an einem Ort erfolgen, der für diesen Zweck bestimmt, umschlossen oder abgegrenzt ist.

Die Zugänge zu den Räumen und ihre Öffnungen nach außen dürfen nicht in der Achse eines direkten Strahls liegen.

Der Boden muss frei von Hindernissen sein. Ursachen für die zufällige Reflexion und Streuung von Laserstrahlen müssen beseitigt werden (schlecht eingesetzte Fensterscheiben, Möbel oder Gegenstände mit polierten Flächen).

Anstriche (Wände, Trennwände, Decken ...) und Bodenbeläge sollten vorzugsweise matt sein. In dieser Hinsicht sollten diffuse Reflexionen von Lasern der Klasse 4, fokussierte Strahlen von Lasern der Klasse 3 mit sichtbarem Licht oder nahem Infrarotlicht als gefährlich angesehen und entsprechend behandelt werden.

Bei der Verwendung starker Laser (der Klassen 3 mit fokussiertem Strahl oder 4) muss die Möglichkeit ausgeschlossen werden, dass der Strahl auf brennbare Materialien (Holz, Papier, Gewebe oder Kunststoffe) trifft, die bei Leistungsdichten in der Größenordnung von einigen W.cm-2, die für einige Sekunden angewendet werden, Brände auslösen können.

Der Zugang zu Bereichen mit Laserstrahlung muss mit Schildern gekennzeichnet werden, die dem Ministerialerlass vom 4. November 1993 "Signalisation de sécurité et de santé sur les lieux de travail" und der Norm NF X 08-003 "Symboles graphiques et pictogrammes - couleurs et signaux de sécurité" vom Dezember 1994 entsprechen. Diese Kennzeichnung wird durch die Angabe der Klasse des Lasergeräts und die in der Norm NF EN 60825-1 vorgesehenen Anweisungen ergänzt. Diese Zugänge können kontrolliert werden, zumindest wenn Laser in Betrieb sind.

Steuerung der Emissionen: Die Steuerkonsole sollte außerhalb von Bereichen aufgestellt werden, die gefährlichen Emissionen ausgesetzt sind.

Die Steuerung von Lasern der Klassen 3 und 4 sollte von einem Kontrollschlüssel abhängig sein, der entfernt wird, wenn das Gerät nicht in Gebrauch ist, und sich im Besitz einer qualifizierten Person befindet.

Warnung :

Die Verwendung dieses Geräts ist ausschließlich für professionelle Show- und Plakataktivitäten vorgesehen.

Bei der Verwendung dieses Geräts muss es so aufgestellt werden, dass die Strahlen oberhalb der Augenhöhe des Publikums bleiben und diese unter keinen Umständen erreichen.

Es ist verboten, dieses Gerät für einen anderen als den vorgesehenen Zweck zu verwenden.

Der Hersteller und der Vertreiber haften nicht für Schäden, die durch den BoomtoneDJ LASER verursacht werden. Der Benutzer ist für die Verwendung und die Einhaltung der Vorschriften NF EN 60825-1:2014 verantwortlich

2- Technische Daten

• Ultrakomplettes Lichtspiel mit 5 verschiedenen Effekten
• Laser, Strob, Crystal Ball, UV, LED wash
• Crystal Ball: 1 LED-Lichtquellen mit 12W RGBW 4in1
• Strob- und UV-Lichtquellen: 4 weiße und UV-LEDs à 10W
• Laser-Lichtquellen: 120mW Grün und 30mW Rot
• LED-Wash-Lichtquellen: 4 LEDs mit 6W RGBW 4in1
• 4 Betriebsarten: DMX, Automatisch, Musikerkennung, IR-Fernbedienung
• Erfassungswinkel: 120 Grad
• DMX-Kanäle: 18 Kanäle
• Stromversorgung : AC100-240V 50/60Hz
• Sicherung: F3A/250V
• Max. Stromverbrauch: 60W
• Abmessungen des Geräts: 185×185×120mm
• Abmessungen des Kartons: 245 x 140 x 220 mm
• Nettogewicht: 0,8 kg
• Bruttogewicht: 1.2 kg

3-Betriebsarten

Auswahl der Betriebsart

Menü	Menü Ebene 2	Funktion
A001	A001-A512	DMX-Adresse
LE1	LE11-LE19	Crystal Ball rot, 1-9 Drehgeschwindigkeit
LE2	LE21-29	Crystal Ball grün, 1-9 Drehgeschwindigkeit
LE3	LE31-39	Crystal Ball blau, 1-9 Drehgeschwindigkeit
LE4	LE41-49	Crystal Ball weiß, 1-9 Drehgeschwindigkeit
LE5	LE51-59	Auto-Modus des Crystal Ball, 1-9 Rotationsgeschwindigkeit
LS	LS1-LS9	LASER Modus Auto, 1-9 Geschwindigkeit
Pu	Pu1-Pu9	UV
Durch	Par1-Par9	LED wash Auto-Modus, 1-9 Wechselgeschwindigkeit
FL	FL1-FL9	Weißer Stroboskop, 1-9 Blitzgeschwindigkeit
Au1	Au11-Au19	Auto-Modus, 1-9 Programmgeschwindigkeit
S1	S11-S19	Tonmodus 1, 1-9 Mikrofonempfindlichkeit
S2	S21-S29	Tonmodus 2, 1-9 Mikrofonempfindlichkeit

A. DMX-Modus

In diesem Modus können Sie Ihr Gerät mit einem DMX-Controller steuern. Sie müssen jedes Gerät von 1 bis 512 "adressieren".

Drücken Sie MENU, bis A001 angezeigt wird, drücken Sie ENTER und wählen Sie dann mit den Tasten DOWN und UP die gewünschte DMX-Adresse aus. Drücken Sie ENTER, um den Wert zu bestätigen. Wenn die DMX-Adresse blinkt, bestätigt dies, dass Ihr Gerät ein DMX-Signal von Ihrem Controller empfängt.

DMX-Protokoll:

Kanal	Wert	Funktion
CH1	0-255	Rotationsgeschwindigkeit des Crystal Ball
CH2	0-255	Position des Crystal Ball
CH3	0-255	Rotation der LASER-Gobos
CH4	0-255	Dimmer
CH5	0-255	Allgemeiner Stroboskopeffekt
CH6	0-255	Crystal Ball rot
CH7	0-255	Crystal Ball grün
CH8	0-255	Crystal Ball blau
CH9	0-255	Crystal Ball weiß
CH10	0-255	Roter LASER
CH11	0-255	Grüner LASER
CH12	0-255	Rote LED
CH13	0-255	Grüne LED
CH14	0-255	Blaue LED
CH15	0-255	LED weiß
CH16	0-255	UV
CH17	0-255	Weißer Strob von langsam bis schnell
CH18	0-50	N/A
	51-150	Auto-Modus
	151-255	Tonmodus

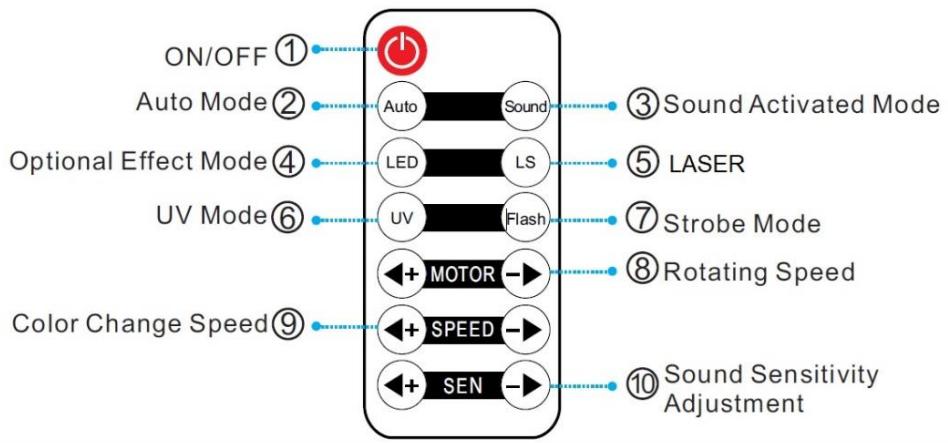

B. Verwendung mit IR-Fernbedienung :


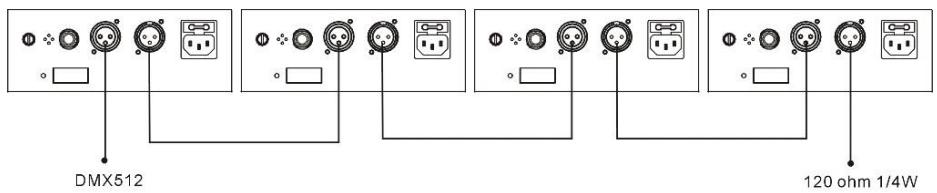

1. DMX-Modus (DMX-Verbindung)

DMX512 120 ohm 1/4W

COMMON INPUT DMX + DMX - OUTPUT

• Wenn Sie einen Controller mit einem 5-poligen XLR-DMX-Ausgang verwenden, müssen Sie sich einen 5-poligen XLR/3-poligen Adapter besorgen.
• Beim letzten Gerät in der DMX-Kette ist es ratsam, einen "DMX-Stopper" zu verwenden. (Ein 120 Ohm 1/4W Widerstand zwischen Pin 2(DMX-) und Pin 3(DMX+), der in einen DMX-Stecker gesteckt wird).
• Verbinden Sie die Geräte nacheinander: DMX-Ausgang zum DMX-Eingang des nächsten Geräts. Das DMX-Kabel darf NIEMALS ein "Y"-Kabel sein. Die DMX-512-Verbindung überträgt ein Hochgeschwindigkeitssignal. Die für diese Verbindung verwendeten Kabel müssen von guter Qualität und in gutem Zustand sein.
• Jedes Gerät muss eine ganz bestimmte DMX-Adresse haben, damit es vom DMX-Controller gesteuert werden kann. (siehe Tabelle oben).

5- Fehlerbehebung

Hier sind einige Vorschläge, falls Sie Probleme mit Ihrem Gerät haben.

• Das Gerät funktioniert überhaupt nicht.

• Überprüfen Sie das Netzkabel und die Sicherung.
  ○ Vergewissern Sie sich, dass Ihre Steckdose mit Strom versorgt ist.

• Das Gerät reagiert nicht oder nicht richtig auf DMX-Befehle.

• Überprüfen Sie Ihre DMX-Kabel
• Überprüfen Sie Ihre DMX-Adressierung
• Versuchen Sie einen anderen DMX-Controller
  ○ Stellen Sie sicher, dass Ihre DMX-Kabel nicht in der Nähe von Hochspannungskabeln verlaufen, da dies zu Störungen führen könnte.

• Reagiert nicht auf Ton

• Überprüfen Sie die gewählte Betriebsart
• Stellen Sie sicher, dass kein DMX-Kabel an DMX IN angeschlossen ist.

- Tippen Sie direkt auf das Mikrofon, um seine Reaktionsfähigkeit zu testen.

6 - Pflege

Eine Außenreinigung des Geräts sollte regelmäßig durchgeführt werden. Die Linsen müssen für eine optimale Helligkeit gereinigt werden. Wenn das Gerät in einer staubigen oder rauchigen Umgebung aufgestellt wird, ist diese regelmäßige Pflege sehr wichtig. Möglicherweise ist auch eine Reinigung der Optik von innen erforderlich. Ziehen Sie vor jedem Eingriff den Netzstecker!

Verwenden Sie ein sauberes Tuch mit sehr wenig Glasreiniger. Trocknen Sie die gereinigten Stellen immer gut ab.
