BEDIENUNGSANLEITUNG STAR LIGHT LZR BOOMTONEDJ

4- Sicherheitshinweise

Bevor Sie Ihr Gerät benutzen, sollenn Sie alle Anweisungen in thism Handbuch lesen.

ACHTUNG :

LASERGERÄT DER KLASSE 3R

GEFÄHRLICHE STRAHLENEXPOSITION

LASERSTRAHLUNG

Sichtbare und unsichtbare LASER-Strahlung. Vermeiden Sie eine direkte oder indirekte Exposition der Augen oder der Haut! LASER Class III R

EN60825-1:2014 in Übereinstimmung mit den folgenden europäischen

Richtlinien:

LVD-Richtlinie Nr. 2006/95/EG

RoHS-Richtlinie 2 Nr. 2011/65/EU

EMV-Richtlinie Nr. 2014/30/EU

• Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Wenn Sie das Gerät weiterverkaufen, geben Sieitte auch diese Bedienungsanleitung an den neuen Käfer unter.
• Packen Sie das Gerät und das gesamte Zubehör vollständig aus. Überprüfen Sie das Gerät auf Beschädigungen und den einwandfreiigen Zustand.
• Es ist wichtig, dass Sie das mitgelieferte Netzstromkabel (Kabel mit Erdung) verwenden.
• Ziehen Sie vor einem technischen Eingriff oder vor der Wartung des Geräts immer den Stecker.
• Maximale Umgebungstemperatur für einen optimalen Betrieb des Geräts: 40^ . Verwenden Sie das Gerät nicht, wenn die Umgebungstemperatur diesen Wert überschreitet.
• Wenn eine Funktionstörung auftritt, schalten Sie das Gerät sofort aus. Versuchen Sie nicht, das Gerät selbst zu reparieren. Wenden Sie sich an ihren Handler oder beauftragen Sie einen autorisierten Fachmann mit der Reparatur. Außen der Sicherung gibt es keine vom Benutzer austauschbaren Teile.
• Schließen Sie diese Gerät nicht an einen variablen Leistungsblock vom Typ "Dimmer pack" an.
• Um die Gefahr eines Stromschlags oder Brandes zu verringern und zu vermeiden, sollen den sie dieser Gesät nicht in feuchter Umgebung oder bei Regen verwenden.
• Schauen Sie nicht direkt in den Lichtstrahl. Das Licht eines LASERs kann die Augendauerhalt schädigen.
• Dieses Gerät muss mit einem stabilen Haken installiert werden, dessen Groß dem zu tragenden Gewicht entspricht. Das Gerät muss an den Haken geschraubt und angemessen festgezogen werden, um zu verhindern, dass es aufgrund der Vibrationen, die durch die laufende Maschine erzeugt werden, herunterfällt. Die Aufhängung des Geräts muss mit einer Sicherheitsschlinge gesichert werden. Stellen Sie außerdem safer, dass die Struktur (oder der Aufhängepunkt) mindestens das 10-fache Gewicht des aufgehängten Geräts/TRagen kann.
  Das Gerät muss von einer qualifizierten Person installiert werden und sollena außerhalb

der Reichweite der öffentlichkeit aufgestellt werden.

• Betriebsräume: Der Betrieb eines LASER sollte soweit wie möglich in einem Raum oder an einem Ort erfolgen, der für diesen Zweck bestimmt, umschlossen oder abgegrenzt ist.
  Die Zugänge zu den Räumen und ihre Öffnungen nach außen dürfen nicht in der Achse eines direkten Lichtstrahls liegen.
• Der Boden sollene frei von Hindernissen sein. Ursachen für die zufällige Reflexion und Streung von Laserstrahlen sollenn beseitigt werden (ungünstig positionierte Fenster, Möbel oder Gegenstände mit polierten Flächen).
  Anstriche (Wände, Trennwände, Decken ...) und Bodenbeläge sollenn vorzugsweise matt sein. In dieser Hinsicht sollenn diffuse Reflexionen von Lasern der Klasse 4, fokussierten Strahlen von Lasern der Klasse 3 mit sightbarem Licht oder nahem Infrarotlicht als gefährlich angegeben und entsprechend behandelt werden.
• Bei der Verwendung von leistungsstarken Lasern (der Klassen 3 mit fokussiertem Strahl oder 4) muss die Möglichkeit ausgeschlossen werden, dass der Strahl auf brennbare Materialien (Holz, Papier, Stoffe oder Kunststoffe) trifft, die bei Leistungsdachten in der Großnordnung von einzelnen W.cm-2, die für eineugekunden angewendet werden, Brände verursachen können.
  Die Zugänge zu den Laserbereichen müssen mit Schildern gekennzeichnet werden, die dem Ministerialerlass vom 4. November 1993 "Signalisation de sécurité et de santé sur les lieux de travail" und der Norm NF X 08-003 "Symboles graphiques et pictogrammes - couleurs et signaux de sécurité" vom Dezember 1994 entsprechen. Diese Kennzeichnung wird durch die Angabe der Klasse des Lasergeräts und die in der Norm NF EN 60825-1 vorgesehenen Anweisungen ergänzt. Diese Zugänge können kontrolliert werden, zumindest wenn Laser in Betrieb sind.
• Emissionssteuerung: Die Steuerkonsole sollte sich außerhalb von Bereichen befinden, die gefährlichen Emissionen ausgesetzt sind. Die Steuerung von Lasern der Klassen 3 und 4 sollte von einem Kontrollschlüssel abhängig sein, der entfernt wird, wenn das Gerät nicht benutzt wird, und sich im Besitz einer qualifizierten Person befindet.

Warning :

Die Verwendung dieser Geräts ist ausschließlich für professionelle Show- und Plakativitäten vorgesehen.
- Bei der Verwendung dieser Geräts muss es so aufgestellt werden, dass die Strahlen oberhalb der Augenhöhe der Zuschauer bleiben und diese unter keinen Umständen erreichen.
- Es ist verboten,这点es Gerät für einen anderen als den vorgesehenen Zweck zu verwenden.
- Der Hersteller und der Vertreiber haften nicht für Schäden, die durch BoomtoneDJ LASER verursacht werden. Der Benutzer ist für die Verwendung und die Einhaltung der Vorschriften NF EN 60825-1:2014 verantwortlich.

2- Technische Daten

LED-Lichtspiel

Lichtquellen:

2 LEDs mit 10W RGBW 4in1

LASER: 100mW rot + 40mW grün

4 Betriebsarten: DMX, Automatisch, Musikerkennung, Fernbedienung

Erfassungswinkel: 120 Grad

Inklusive Fernbedienung

DMX-Kanäle: 15 Kanäle

Max. Stromverbrauch: 30W

Stromversorgung : AC100- 240V 50/60Hz

Abmessungen: L 215 × B 215 × H185mm

Gewicht: 1,35 kg

Dieser intelligente Projektor erfüllt die geltenden europäischen Normen: EN 2014/30/EU, EN 2011/65/EU, EN 2014/35/EU.

3-Betriebsarten

Auswahl der Betriebsart

MENU	Wert	Beschreibung
d__	001~512	DMX-Steuerungsmodus oder Slave-Modus
A1~3	1~9	Gruppenmodus, 1-9 Motorgeschwindigkeit von langsam bis schnell
L1~6	1~9	Lasermodus, 1-9 Motorgeschwindigkeit von langsam bis schnell
E1~7	1~9	Derby-Modus, 1-9 Motorgeschwindigkeit von langsam bis Schnell
F1	1~9	Stroboskopmodus, 1-9 Stroboskopgeschwindigkeit von langsam bis Schnell
P1~2	1~9	5050 LED Strip Mode, 1-9 Geschwindigkeit von langsam bis Schnell
SOU_	1~4	Geräuschempfindlich, 4 ist am empfindlichsten	Drücken Sie lange auf "ENTER" 5s im Sub-MENU
ir_	Ein/OF	Fernbedienung ON/OFF

A. DMX-Modus

In diesen Modus können Sie Ihr Gerät mit einem DMX-Controller steuern. Sie müssen jedem Gerät von 1 bis 512 "adressieren".

Drücken Sie MENU, bis A001 angezeigt wird, drücken Sie ENTER und wahlen Sie dann mit den Tasten DOWN und UP die gewünschte DMX-Adresse aus. Drücken Sie ENTER, um den Wert zu bestätigen. Wenn die DMX-Adresse blinkt, bestätigt dies, dass Ihr Gerät ein DMX-Signal von Ihr Controller empfängt.

DMX-Protokoll:

Channel	Wert	Funktion
CH1	0	INAKTIV
	1~255	Master Dimmer von dunkel zu hell
CH2	0	Kein Stroboskop
	1~255	Stroboskopgeschwindigkeit von langsam bis schnell
CH3	0	INAKTIV
	1~255	Linearer Dimmer rote LED von dunkel zu heller
CH4	0	INAKTIV
	1~255	Linearer Dimmer LED grün von dunkel zu heller
CH5	0	INAKTIV
	1~255	Linearer Dimmer LED blau von dunkel zu heller
CH6	0	INAKTIV
	1~255	Weißer LED-Lineardimmer von dunkel zu heller
CH7	0	INAKTIV
	1~255	Linearer Dimmer Rotlaser von dunkel zu heller
CH8	0	INAKTIV
	1~255	Linearer Dimmer grüner Laser von dunkel zu heller
CH9	0	Stroboskop deaktiviert
	1~255	Stroboskopgeschwindigkeit von langsam bis schnell
CH10	0~12	INAKTIV
	13~75	Farbe des LED-Streifens wahren
	76-255	LED-Streifen 20 Arten von Effektiven
CH11	0~255	Effektgeschwindigkeit von langsam bis schnell, CH10 gültig
CH12	0~155	Position der LED-Engine
	156~255	LED-Motorrotation, Geschwindigkeit von langsam bis schnell
CH13	0~2	Lasermotor aus
	3~210	Position des LASER-Motors
	211~255	Vorwärtsrotation des Lasermotors, Geschwindigkeit von langsam bis schnell
CH14	0~10	CH1~CH13 gültig
	11~45	Wechsel in einen einzelnen Farbsprung
	46~80	Mischen Sie den Farbsprungwechsel 1
	81~115	Mischen Sie den Farbsprungwechsel 2
	116~150	Tonsteuerung 1
	151~185	Tonsteuerung 2
	186~220	Tonsteuerung 3
	221~255	Tonsteuerung 4
CH15	0~255	Geschwindigkeit von langsam bis schnell (sensiblere Klangsteuerung), CH14 gültig

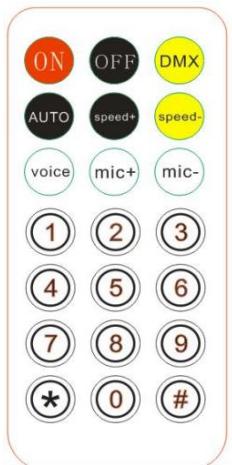

B. Verwendung mit IR-Fernbedienung :

ON	Automatischer Betrieb
OFF	Alle deaktiviert
DMX	DMX-Modus
Auto	Automatischer Betriebsmodus, drücken, um den Effekt zu wechseln
Speed+	Automatische Beschleunigung des Laufs
Speed-	Automatische Laufgeschwindigkeit nach unten
Voice	Tonsteuerungsmodus, drücken, um den Effekt zu wechseln
Mic+	Tonempfindlich +
Mic-	Empfindlich gegenüber Schall -
1	Gruppeneffekt Auto Running
2	Roter Laser
3	Grüner Laser
4	Automatischer Laserbetrieb
5	Rote LED
6	Grüne LED
7	Blaue LED
8	Weiße LED
9	Automatischer LED-Betrieb
0	Automatischer Betrieb des LED-Streifens
*	Stroboskop
#	Ton kontrollieren

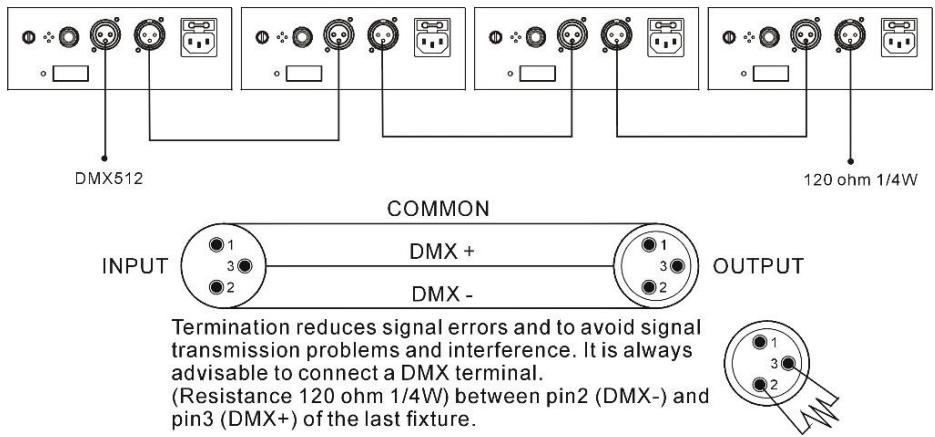

4. DMX-Modus (DMX-Verbindung)

• Wenn Sie einen Controller mit einem 5-poligen XLR-DMX-Ausgang verwenden, müssen Sie sich einen 5-poligen XLR/3-poligen Adapter bescharen.
• Beim letzten Gerät in der DMX-Kette ist es ratsam, einen "DMX-Stopper" zu verwenden. (Ein 120 Ohm 1/4W Widenstand zwischen Pin 2(DMX-) und Pin 3(DMX+), der in einen DMX-Stecker gesteckt wird).
• Verbinden Sie die Geräte nacheinander: DMX-Ausgang zum DMX-Eingang des

nachsten Geräts. Das DMX-KabelarfNDIEMALSein"Y"-Kabelsein.DieDMX-512Verbindung übertrag ein Hochgeschwindigkeitssignal.Die fur diese Verbindungverwendeten Kabel müssen von guter Qualitat und in gutem Zustand sein.

• Jedes Gerät muss eine ganz bestimmte DMX-Adresse haben, damit es vom DMX-Controller gesteuert werden kann. (siehe Tabelle oben).

5-Fehlerbehebung

Hier sind einige Vorschläge, falls Sie Probleme mit ihrem Gerät haben.

Das Gerät Funktioniert überhaupt nicht.

Überprüfen Sie das Netzkabel und die Sicherung.
O Vergewissern Sie sich, dass ihre Steckdose mit Strom versorgt ist.

Das Gerät reagiert nicht oder nicht richtig auf DMX-Befehle.

Überprüfen Sie ihre DMX-Kabel
Überprüfen Sie ihre DMX-Adressierung
○ Versuchen Sie einen anderen DMX-Controller
Stellen Sie sicher, dass ihre DMX-Kabel nicht in der Höhe von Hochspannungskabeln verlaufen, da dies zu Störungen führen können.

Reagiert nicht auf Ton

Überprüfen Sie die gewähltes Betriebsart
O Stellen Sie sicher, dass kein DMX-Kabel an DMX IN angeschlossen ist.
Tippen Sie direkt auf das Mikrofon, um seine Reaktionsfähigkeit zu testen.

6-Pflege

Eine Außenreinigung des Geräts sollte regelmäßig durchgeführt werden. Die Linsen müssen für eine optimale Helligkeit gereinigt werden. Wenn das Gerät in einer staubigen oder rauchigen Umgebung aufgestellt wird, ist diese regelmäßige Pflege sehr wichtig. Mölicherweise ist auch eine Reinigung der Optik voninnen erforderlich. Ziehen Sie vor jedem Eingriff den Netzstecker!

• Verwenden Sie ein sauberes Tuch mit sehr weniger Glasreiniger. Trocknen Sie die gereinigten Stellen immer gut ab.
