GEBRUIKSAANWIJZING STAR LIGHT LZR BOOMTONEDJ

5- Veiligheidsvoorschriften

Alvorens uw apparatuur te gebruiken, raden wij u aan alle instructies in deze handleiding te lezen.

WAARSCHUWING

ATTENTIE:

Zichtbare en onzichtbare LASER straling. Vermijd directe of indirecte bloootstelling aan ogen of huid! LASER Klasse III R EN60825-1:2014 in overeenstemming met de volgende Europese Richtlijnen:

LVD-richtlijn nr. 2006/95/EG

RoHS 2 Richtlijn nr. 2011/65/EU

EMC-richtlijn nr. 2014/30/EU

• Bewaar deze handleiding voor toekomstig gebruik. Indien u dit toestel doorverkoopt, geef dan zeker deze gebruiksaanwijzing door aan de nieuwe eigenaar.
• Pak het toestel en alle toebehoren volledig UIT. Controller er een schade is en of het toestel in perfecte staat verkeert.
• Het is belangrijk dat u het bijgeleverde netsnoor (geaard snoer) gebruikt.
• Koppel het apparaat algijd los van de netstroom voordat u onderhoud of serviceuitvoert.
• Maximale omgevingstemperatuur voor een optimale werkung van het apparaat: 40^ . Gebruik het apparaat Niet als de omgevingstemperatuur hoger is dan deze waarde.
• In geval van een storing dient u het apparaat onmiddelijkuit te schakelen. Probeer het Niet zich te repareren. Neem contact op met uw dealer of een erkende reparateur. Er zich geen onderdelen die door de gelebruiker setzen worden verrangen, behalve dezekering.
  Sluit dit apparaat nicht aan op een dimmer
• Om het risico van elektrische schokken of brand te verminderen en te vermijden, mag u dit apparaat Niet gebruiken in een natte of vochtige omgeving.
• Kijk Nietrechtstreeks in de lichtstraal. Licht van een LASER kan permanente schade aan de ogen veroorzaken.
• Dit apparaat要去 worden geinstalleelerd met een stevige haak van voldoende grootte voor het ondersteunde gewicht. Het apparaat要去 aan de haak worden

vastgeschroefd en goed worden vastgedraaid om te voorkomen dat het valt ten gevolge van de trillingen die de machine tijdens het gebruik produeert. De haak moet worden vastgemaakt met een veiligheidstouw. Zorg er ook voor dat de structuur (of het ophangpunt) ten minste 10X het gewicht van het opgehangen toestel kan dragen.

• Het toestel moet worden geinstalleerd door een gekwalificeerd persoon en buiten het bereik van het publiek worden geplaatst.
  Bedrijfsruimten: een LASER要去 zoveel möglichk worden gebruikt in een ruimte of op eenplaats die voor dit doel is gereserveerd, afgesloten of afgebakend.
• De toegangen tot de lokalen en hun openingsaar buiten mogen zich nicht in de as van een direkte straal bevinden.
• De vloer要去 vrij zijn van obstakels. Oorzaken van toevalige reflectie en verstrooing van laserstralen要去en worden geelimeerd (slecht geplaatste ramen, meubilair of voorwerpen met gepolijste oppervlakken).
• Verf (muren, scheidingswanden, plafonds, enz.) en vloerbedekking要去en bij voorkeur mat�. In dit verband要去en diffuse reflecties van lasers van classe 4 en gefocuseerde bundels van lasers van classe 3 met zichtaar of bijna-infraroodlicht als gevaarlijk worden beschouwd en als zodanig worden behandeld.
• Bij het gebruik van krachtige lasers (lasers van klasse 3 met gefocusseerde bundel of klasse 4)要去 de mogelijkheid worden uitgesloten dat de laserstraal ontvlambare materialen (hout, papier, weefsels of kunststoffen) treft die brand+kennen veroorzaken bij vermogensdichtheden van de orde van enkele W.cm-2 die gedurende enkele seconden worden toegepast.
• De toegang tot zones met laserstraling moet worden aangegeven met borden die voldoen aan het ministerieel besluit van 4 november 1993 "Veiligheids- en gezondheidssignalering op de werkplek" en de norm NF X 08-003 "Grafische symbolen en pictogrammen - kleuren en veiligheidssignalering" van deember 1994. Deze signalisatie worden aangevuld met de vermeling van de classe van het laserapparaat en de instructies van de norm NF EN 60825-1. Deze toegangen können worden gecontroleerd, althans wonneer de lasers in werkung zich.
• Emissiebeperking: Het bedieningspaneel要去 worden geplaatst buiten locaties die blootstaan aan gevaarlijke emissies. De bediening van lasers van classe 3 en 4要去 onder controle staan van een controlledleutel, die verwijderd要去 worden wanner hij Niet in gebruik is en in het bezit要去ন van een gekwalificeerd persoon.

Waarschuwing:

• Het gebruik van dit toestel is uitsluitend voorbehonden aan professionele amusements- en vertoningsactiviteiten.
• Bij gebruik要去 deze apparatuur zodenig worden opgesteld dat de stralen boven het oog van de toeschouwers blijven en hen in geen geval bereiken.
• Gebruik dit toestel zich voor een ander doel dan waarvoort het bestemd is.
• De fabrikant en distributeur zijn nicht verantwoordelijk voor eenige schade veroorzaakt.

door de BoomtoneDJ LASER. De gebruiker is verantwoordelijk voor het gebruik en de naleving van de voorschriften NF EN 60825-1:2014.

4 bedrijfsmodi: DMX, Automatisch, Muziekdetectie, Afstandsbediening

Dekkingshoek: 120 graden

Afstandsbediening inbegrepen

DMX: 15 kanalen

Maximaal stroomverbruik: 30W

Stroomvoorziening: AC100-240V 50/60Hz

Afmetingen: L 215 × B 215 × H185mm

Gewicht: 1,35 kg

Deze intelligente projector voldoet aan de relevante Europesenormen: EN 2014/30/EU, EN 2011/65/EU, EN 2014/35/EU.

3-Modes van werking

Selectie van de bedrijfsmodus

MENU	Waarde	Beschrijving
d__	001~512	DMX-regelmodus of slave-modus
A1~3	1~9	Groepsmodus, 1-9 motorsnelheid van langzaam tot snel
L1~6	1~9	Lasermodus, 1-9 motorsnelheid van langzaam tot snel
E1~7	1~9	Derby mode, 1-9 motorsnelheid van traag tot snel
F1	1~9	Stroboscoopmodus, 1-9 stroboscoopsnelheid van langzaam tot snel
P1~2	1~9	5050 LED Strip Mode, 1-9 snelheid van langzaam tot snel
SOU_	1~4	Gevoelig voor geluid, 4 is de meest gevoelige	Houd "ENTER" gedurende 5 seconden ingedrukt in het sub-MENU
ir_	Aan/Uit	Afstandsbediening ON/OFF

A. DMX-stand

In deze modus=kunt u uw armatuur besturen met een DMX-controller. Elke armatuur要去 "geadresseerd" worden van 1 tot 512.

Druk op MENU tot u A001 ziet, druk op ENTER, gebruik dan de DOWN en UP toetsen om het gewenste DMX-adres te kiezen. Druk op ENTER om de waarde te bevestigen.

Wonneer het DMX-adres knippert, bevestigt dit dat uw armatuur een DMX-signaal ontvangt van uw controller.

DMX protocol:

Kanaal	Waarde	Functie
CH1	0	UIT
	1~255	Masterdimmer van donker maarlicht
CH2	0	Geen stroboscoop
	1~255	Stroboscoopsnelheid van langzaam�nl
CH3	0	UIT
	1~255	Rode LED lineaire dimmer van donker�nl
CH4	0	UIT
	1~255	Groene LED lineaire dimmer van donker�nl
CH5	0	UIT
	1~255	Blauwe LED lineaire dimmer van donker�nl
CH6	0	UIT
	1~255	Witte LED lineaire dimmer van donker�nl
CH7	0	UIT
	1~255	Rode laser lineaire dimmer van donker�nl
CH8	0	UIT
	1~255	Groene laser lineaire dimmer van donker�nl
CH9	0	Stroboscoopuit
	1~255	Stroboscoopsnelheid van langzaam�nl
CH10	0~12	UIT
	13~75	LED strip kleur instelbaar
	76-255	LED strip 20 soorten effecten
CH11	0-255	EffectNELheid van langzaam�nl, CH10 geldig
CH12	0~155	Positie van de LED-motor
	156~255	LED motor rotatie,能力和 van langzaamঀ
CH13	0~2	Laser motor UIT
	3~210	Positie van de LASER motor
	211~255	Voorwaartse rotatie van de lasermotor,能力和 van langzaamঀ
CH14	0~10	CH1~CH13 geldig
	11~45	Veranderingaar enkele kleur spreng
	46~80	Mengen van de kleurverandering 1
	81~115	Mengen van de kleurverandering 2
	116~150	Geluidsbediening 1
	151~185	Geluidsbediening 2
	186~220	Geluidsbediening 3
	221~255	Geluidsbediening 4
CH15	0~255	Snelheid van langzaamঀ and snel (gevoeligere geluidsregeling), CH14 geldig

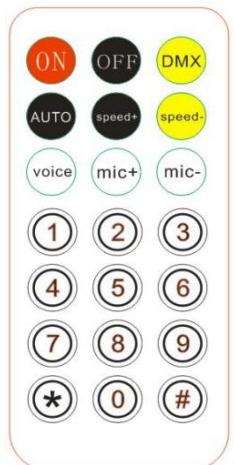

B. Gebruik met IR afstandsbediening :

OP	Automatische werkung
UIT	Alle gehandicapten
DMX	DMX-stand
Auto	Automatische gebruiksmodus, druk om het effect te veranderen
Snelheid+	Automatische slagversnelling
Snelheid-	Automatische neerwaartse snelheid
Stem	Geluidsregelingsmodus, druk om het effect te veranderen
Mic+...	Geluidsgevoelig +
Mic-	Geluidsgevoelig -
1	Groepeffect Automatische werkung
2	Rode laser
3	Groene laser
4	Automatische laserbediening
5	Rode LED
6	Groene LED
7	Blauwe LED
8	Witte LED
9	Automatische LED-bediening
0	Automatische werkung van de LED-strip
*	Stroboscoop
#	Geluidsbeheersing

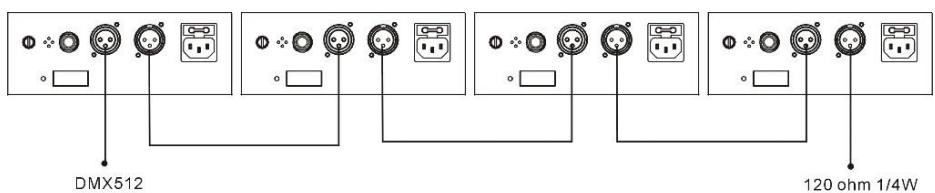

4. DMX-stand (DMX-aansluiting)

• Als u een controller met een XLR 5-pin DMX-uitgang gebrukt,要去 een XLR 5-pin/3-pin adapter aanschaffen.
• Op het letzste apparaat van de DMX-keten worden het gebruik van een "DMX-stekker" aanbevolen. (eenoorstand van 120 Ohm 1/4W tussen pen 2 (DMX-) en pen 3 (DMX+) geplaatst in een mannelijke DMX-connector).
• Sluit de armaturen na elkaar aan: DMX-uitgang op DMX-ingang van het volgende armatuur. De DMX-kabel mag NOOIT een "Y"-kabel�. De DMX-512 link draagt een hoge snugheid signal. De voor deze verbinding gebruikte kabels要去en van goede kwaliteit� en in goede staat verkeren.
• Elke armatuur要去en specifiek DMX-adres hebben om door de DMX-controller te kuren worden aangestuurd. (zie tabel hierboven).

5- Problemen oplossen

Hier zijn enkele suggesties als u problemen—heeft met uw toestel.

• Het apparaat werkkt helemaal Niet.

O Controller het netsnoer en de zekering.
Zorg ervoor dat uw stopcontact goed gevoed is.

• De armatuur reageert nicht of Niet correct op DMX-commando's.

O Controller uw DMX-kabels
O Controller uw DMX adressering
Probeer een andere DMX-controller
Zorg ervoor dat uw DMX-kabels Niet in de buurt van hoogspanningskabels lopen, die storing können veroorzaken.

O Controller de geselecteerde bedrijfsmodus
O Controller of er geen DMX-kabel is aangesloten op DMX IN
Tik recktstreeks op de microfoon om de respons te testen.

6-Onderhoud

De buitenkant van de camera要去 regelmatig worden schoongemaaakt. De lenzen要去en worden schoongemaaakt voor een optimale helderheid. Als de unit in een stoffige of rokerige omgeving is geinstalleerd, is deze regelmatige reiniging zeer belangrijk. Het kan ook nodig�zijn de lenzen van binnenuit schoon te make. Trek de stekker uit het stopcontact voordat u onderhoud gaat plegen!

• Gebruik een schon doeck met heel weinig glasreiniger. Droog de gereinigde onderdelen algtd goed af.

Geimporteerd door :

BoomtoneDJ - MSC
