GEBRUIKSAANWIJZING WASH 7 LEDS EDENWOOD

GEBRUIKSAANWIJZINGEN 30

INSTRUCCIONES DE USO 44

A

Merci!

Proficiat met uw keuze voor een product van EDENWOOD.

De selectie en de testen van de toestellen van EDENWOOD gebeuren volledig onder controle en supervisie van ELECTRO DEPOT. We staan garant voor de kwaliteit van de toestellen van EDENWOOD, dieuitmunten in hun eenvoudig gebruik, hun betrouwbare werkinq en hun onberispelijke kwaliteit.

ELECTRO DEPOT beveelt de EDENWOOD toestellen aan en is ervan overtuigd dat u uiterst tevreden zal zich bij elk gebruik van het toestel.

Welkom bij ELECTRO DEPOT.

Bezoek unsere website: www.electrodepot.be

A	Richtlijnen	Veiligheidsinstrumentes Afdanken van uw oude toestel
B	Overzicht van het toestel	Onderdelen Overzicht van het apparaat Specificaties
C	Gebruik van het toestel	Bediening DMX
D	Reinigung en onderhoud	Reinigung en onderhoud Opslag

Lees de gebruiksaanwijzing na het lezen van deze handleiding met belangrijke veiligheidsvoorschriften.

Veiligheidsinstructies

• Lees de handleiding aandachtig door voordat u het apparaat in gebruik neemt en bewaar ze voor latere raadpleging. Als u dit apparaat aan een derde geeft, doe dan tevens deze gebruiksaanwijzing erbij.
• Dit product is alleen geschikt voor gebruik binnenshuis. Gebruik het product Niet in een ruimte die continu aan vocht onderhevig is, Zoals een badkamer.
• Plaats de lamp op een vlak, droog en schoon oppervlak. Dek de lamp Niet af. Houd ze uit de buurt van gordijnen, beddengoed, etc.
• Plaats of hang geen enkel voorwerp aan dit product.
• Opgelet! Leg het snoer op een dergelijkke manier zodate het geen gevaar kan opleveren (vermijd hangende lussen in de kabel waar eenvoudig aan getrokken kan worden).
• Maak de lamp schoon met een schone, droge doek. Dompel het Niet in water.
• Om elektrische ontlading te vermiijden, raak de “aan/uit”-schakelaar Niet aan. Als de schakelaar los kommt of beschadigd worden, vernietig het product.
• Als het snoer beschadigd is, maar het verwangen door de fabrikant of zijn servicecentrum om elk gevaar te vermiijden.
• Plaats het product op minstens 1 m afstand van het te verlichten gebied.
• Installeer het product in een ruimte waar voldoende ventilatie aanwezig is. Laat een vrij ruimte van minstens 0,5m :tussen dit product en een muur.
• Kijk nooitrechtstreeks in de lichtstraal.
• Controller het veiligheidsglas op barsten of andere schade. Gooi het product weg als het glas beschadigd is.

A Richtlijnen

• Delichtbron in deze lamp kan alleen worden verrangen door de fabrikant, zich reparateur of een gelijksoortig vakbekwaam persoon.

Afdanken van uw oude toestel

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL

Aan het einde van de levensduur van een product mag het Niet worden gesorteerd of gerecycled met ander huishoudelijk afval.

Het product, inclusief de verpakking, is onderworpen aan een sorter instructatie voor recycling.

Neem de volgende regels in acht om de impact van uw aankoop op het milieu te beperken. U bent wettelijk verantwoordelijk te sorteren om het product, de handleiding(en) en de verpakkingsonderdelen te konnen recyclen (inclusief eventuele accessoires).

Elektrische of elektronische apparatuur mag nicht worden gesorteerd of gerecycled met ander huishoudelijk afval.

Laat gebruekte producten en verpakkingsonderdelen nooit binnen bereik van kinderen,,ondat ze gevaarlijk zijn.

Bewaar de handleiding(en) gedurende de gehele levensduur van het apparaat en voeg deze documentationatie bij het apparaat wanner het aan een derde partij worden verkocht.

Gelieve contact op te nemen met uw lokale overheid voor informatatie over de inzamelpunten en hoe u uw afval=kunt sorteden en recycleren.

Voor de verilgheid van de kinderen, bewaart u uw oude toestellen op een verilige plek tot ze waar de selectieve afvalplaats buiten uw woning gebracht worden.

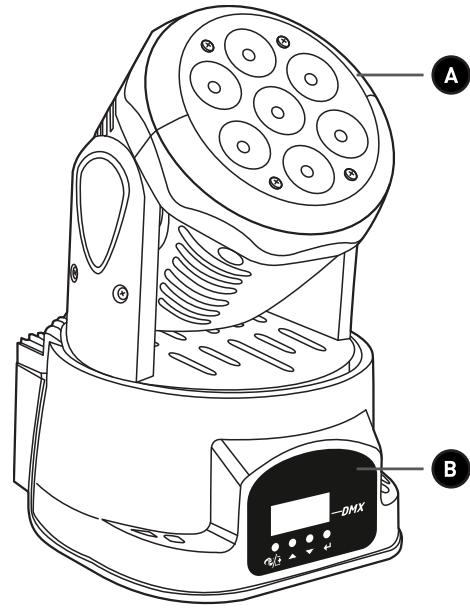

Onderdelen

LED-lens

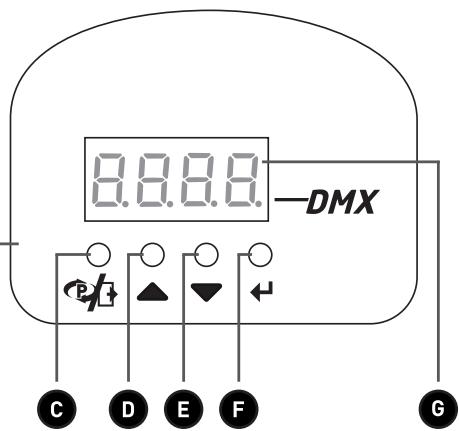

Scherm (Het nummer van de gekozen modus tonen)

Bedieningspaneel

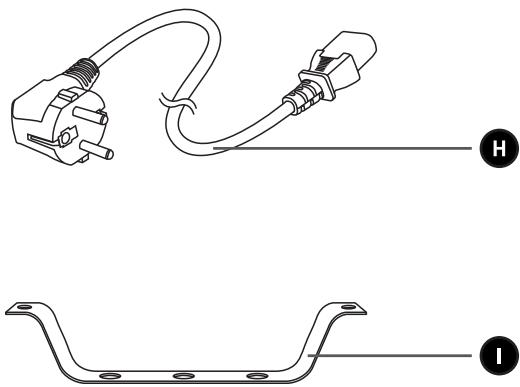

Afneembaar snoer met stekker

Tussen verschillende modischakelen/de modus aflsuiten

Montageklem en metalen ring

De waarden verhogen

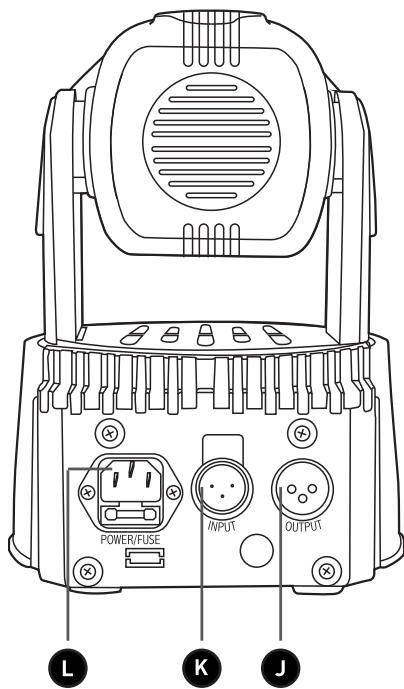

OUTPUT Aansluitstuk

De waarden verlagen

INPUT Aansluitstuk

Deinstallingenbevestigen

POWER/ Voedingsaansluiting
FUSE [en zekeringenvak]

Overzicht van het apparatus

• Haal het apparaatuit de verpakking. Verwijder alle labels van het product. Controller of het volledig is en zich in een goede staat bevindt. Als het apparaat beschadigd of defect is, gebruik het Niet en breng hettering aan uw handelaar of klantenservice.
• Houd alle verpakking buiten het bereik van kinderen. Er is risico op een ongeval als kinderen met de verpakking spelen.

Specificaties

Model:	972159
Voedingsspanning:	110-240 V~, 50/60 Hz
Stroomverbruik:	53 W
Lichtbron:	7 x 10 W LED (RGBW 4 IN 1)
Werkingduur:	60000=uur
Stralingshoek:	45°
Bedieningsmodus:	audio-activering, auto, master/slave, DMX-512
DMX-kanalen:	2 kanalen modi (9 kanalen en 14 kanalen)
Panoramische rotatie / Helling:	540° / 180°, regelbare snelheid
Regelaar:	0-100 %
Zekering:	T1A
Afmetingen / Gewicht:	175 x 175 x 240 mm / 2,8 kg

Bediening

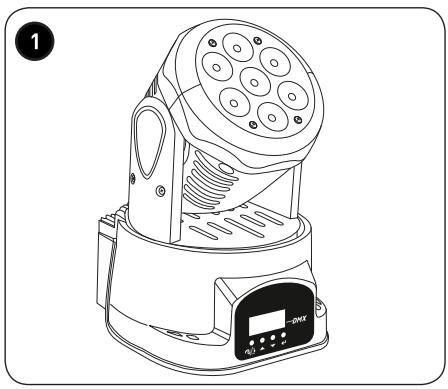

1 Plaats de lamp op een effen oppervlak.

Montage

WAARSCHUWING

• Voordat u de lamp installeert, haal algijd de stekker uithet stopcontact.
• Gebruik een leidingdetector om te controleren of er zich geen leidingen weiter of in het oppervlak bevinden.

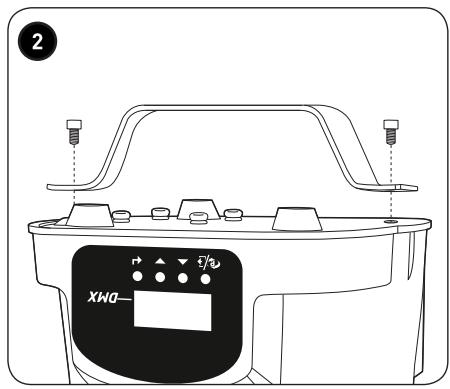

2 Draai de 2 schroeven van de lampvoet los. Breng de montageklem aan op de basis van het apparaat. Maak het apparaat.altijd stevig vast aan de haak met behulp van een veiligheidskabel (niet inbegren).

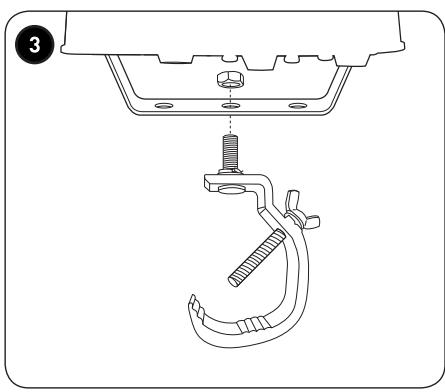

Maak een ophanghaak (inbegrepen) vast aan de montageklem van het apparaat.

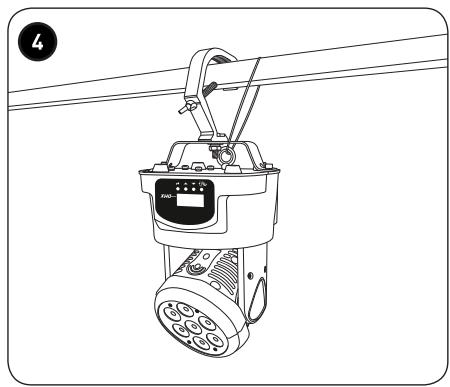

Hang de haak met het apparaat aan een houder. Maak de haak verwolgens stevig vast met een gegaste bout en moer (niet inbegren).
Steek de stekker van het apparaat in een gepast stopcontact. Het apparaat is na enkele seconden klaar voor gebruik.

Opmerking: De gegaste bevestigingen zijn afhankelijk van de samenstelling van het montageoppervlak.

Numerieke waarden weergegeven op het scherm

Scherm	Beschrijving	Extra informatatie
Auto	Automatische modus
← Slou	Langzaam	Het apparaat werkt in de automatische modus, langzaam of snel.
← FAST	Snel
SoUn	Geluid	Het apparaat geeft een volgorde van kleuren
← Son	Geluid	weer volgens het ritme van het geluid.
Slav	Slave modus	Slave: Het apparaat kopieert de bewegingen en effecten van een aangesloten Master- apparaat deed.
← chili	Slave
← mast	Master
Schem	Beschrijving	Extra informatie
DMH ← d001...d512	DMX DMX	Selecteer en bevestig een DMX-adres. Zorg dat dit nummer overeenstemt met de configuratie van uw DMX-controller.
rESt	Resetten
← rSt	Mechanische reset.
← Fact	Op de standard fabrieksinstellingen terugzetten.	Alle oude instelleningen worden gewist.
Pro	Expertmodus
← diSP	Weergaverichting
← ndS	Normale weergave
← rdS	Omgekeerde weergave
← dmch	DMX-kanaal
← 9CH
← 14CH
← PAn	Maximale rotatiehoek
← P180	180°	De expertmodus stelt u in staat om de helling, de panoramicische beweging, de hoeken en alle andere bewegingen of gedragingen handmatig te regelen.
← P360	360°
← P540	540°
← Pdir	Richting van panoramicische beweging	Als u het apparaat via een DMX-controller wilt bedieren,kest u tevensuit de instelleningen 9 kanalen en 14 kanalen kiezen (zie “DMX-regeling: 9 kanalen / 14 kanalen”).
← nPan	Normalerichting van panoramicische beweging
← rPan	Omgekeerderichting van panoramicische beweging
← tilt	Maximale hellingshoek
← t90	90°
← t180	180°
← tdir	Hellingsrichting
← ntil	Normale hellingsrichting
← rtil	Omgekeerderichting

DMX

Benodigde accessoires (niet inbegrepen):

• Ver bindingskabel (signaalkabel)
  DMX-controller

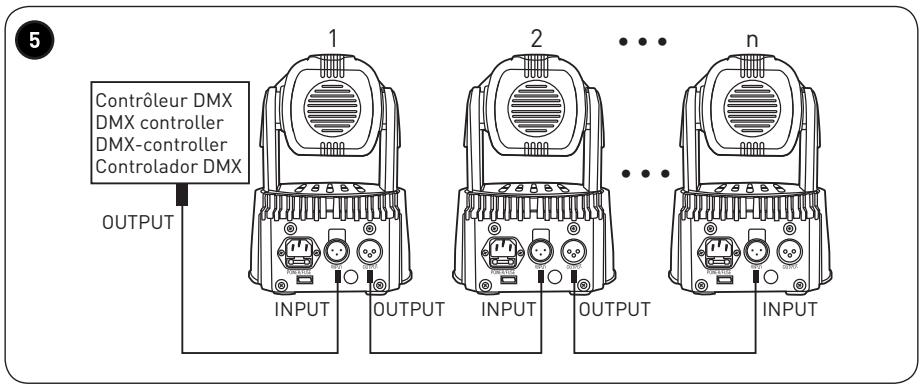

6 Sluit de signaalkabel vanaf de uitgang van de controller aan op de INPUT-ingang van de eerste lamp.
- Sluit een andere signaalkabel vanaf de OUTPUT-uitgang van de eerste lamp aan op de INPUT-ingang van de tweede lamp.
Herhaal bovenstaande stap om alle slave-lampen te verbinden.

Master/slave-modus

Benodigde accessoires (niet inbegrepen):

Master/Slave is een werkingsmodus die toestaat dat eén lamp werkt als een master en alle andere slave-lampen regelt.

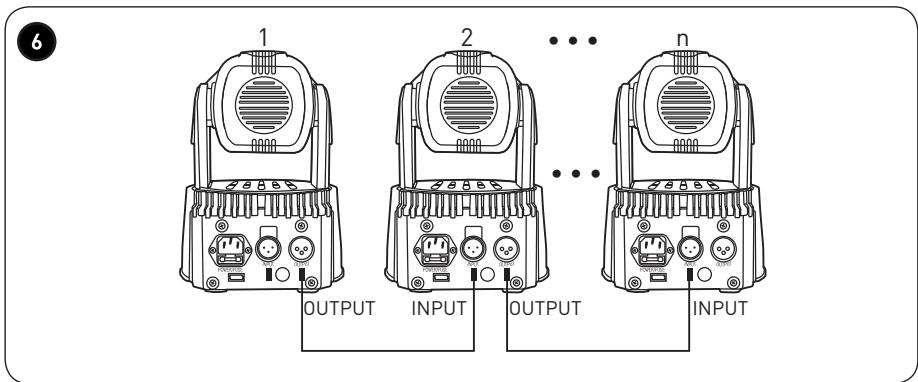

7 Sluit de signaalkabel vanaf de OUTPUT-uitgangsaansluiting van de eerste master-lamp aan op de INPUT-ingangsaansluiting van de tweede slave-lamp.

Herhaal deze stap om alle slave-lampen te verbinden.
Stel de AUTO of AUDIO modus in op de eerste master-lamp.

Opmerking: Slechts een lamp kan als master worden ingesteld.

DMX-regeling

9 canaux

Kanaal	Waarde	Beschrijving
1 CH	0-255	Rotatie van panoramaische beweging
2 CH	0-255	Hellingsrotatie
3 CH	0-134	Totale Lichtsterkteregeling (donker-licht)
	135-239	Stroboscoop (langzaam-snel)
	240-255	Medaillon
4 CH	0-255	Lichtsterkteregeling voor rood (donker-licht)
5 CH	0-255	Lichtsterkteregeling voor groen (donker-licht)
6 CH	0-255	Lichtsterkteregeling voor blauw (donker-licht)
7 CH	0-255	Lichtsterkteregeling voor wit (donker-licht)
8 CH	0-255	Snelheidsregeling van motor
9 CH	0-249	Geen functie
	250-255	Resetten

14 kanalen

Kanaal	Waarde	Beschrijving
1 CH	0-255	Rotatie van panoramaische beweging
2 CH	0-255	Aanpassing van panoramaische beweging
3 CH	0-255	Hellingsrotatie
4 CH	0-255	Hellingsaanpassing
5 CH	0-255	Snelheidsregeling van motor
6 CH	0-134	Totale Lichtsterkteregeling (donker-licht)
	135-239	Stroboscoop (langzaamথ nanel)
	240-255	Medaillon
7 CH	0-255	Lichtsterkteregeling voor rood (donker-licht)
8 CH	0-255	Lichtsterkteregeling voor groen (donker-licht)
9 CH	0-255	Lichtsterkteregeling voor blauw (donker-licht)
10 CH	0-255	Lichtsterkteregeling voor wit (donker-licht)
11 CH	0-21	Geen functie
	22-77	Kleurselectie (RGBW)
	78-231	Kleuren mixen
	232-255	Kleurenwijziging
12 CH	0-255	Snelheidsregeling voor kleurenwijziging (snel-langzaam)
13 CH	0-7	Geen effect
	8-127	Automatisch
	128-255	Geluid
14 CH	0-249	Geen functie
	250-255	Resetten

Reiniging en onderhoud

WAARSCHUWING

Haal altijd de stekker uit het stopcontact voordat u het toestel schoonmaakt of onderhoudt. Laat het toestel volledig afkoelen.

Reiniging

Opmerking: Het is aanbevolen om het product om de 2 weken te reinigen.

• Haal de stekker uit het stopcontact.
• Verwijder het stof op de externe ventilatieoppeningen met behulp van een stofzuiger of luchtcompressor.
• Reinig alle lenzen met een milde oplossing van glasreiniger of isopropylalcohol en een zachte, pluisvrijde doek of lensdoek.
• Breng de oplossing aan op het doek en veeg het vuil maar de buitenkant van de lens.
• Polijst de optische oppervlakken voorzichtig totdat ze damp- en pluisvrij bijn.
• Maak uw apparaat Niet schoon met een agressief schoonmaakmiddel, metalen borstel, schuursponsje of een metalen/scherp voorwerp.
  Veeg het apparaat na elke reiniging volledig droog.
• Berg het apparaat op in een koele en droge ruimte, buiten het bereik van kinderen en huisdieren.

Onderhoud

• Controller de schroeven op de lamp regelmatig en schroef ze vast indien nodig.
• Vervang verroeste schroeven door{nieuwe.
• Controller de toestand van het oppervlak waar de lamp op is vastgemaakt. Zorg dat er geen schade of verrorming aanwezig is.

D

Reiniging en onderhoud

• Controller of het snoer en de isolatielaag Niet beschadigd়n.
• Controller de verbindingen:tussen de verschillende delen van het circuit. Voer elke 3 maanden een grondige controle op de lampuit.

Opslag

• Haal.altijd de stekker uit het stopcontact voordat u het apparaat opbergt.
• Bewaar het apparaat in een koele, droge en schone ruimte, uit de buurt van kinderen en huisdieren.
• Bewaar de verpakking om uw apparaat in op te bergen als u het langerearend Niet denkt te gebruiken.

Muchasgracias!

Dit product worden gegarandeerd voor eenperiode van 2aar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagebout of het materiaal. Gebreken of schade door slechte installmentie, onjuist gelebruik of abnormale slijtage van het product worden Niet gedekt door.Deze garantie.

*op vertoon van kassabon.
