GEBRUIKSAANWIJZING Robinet de douche ou baignoire LIVARNO

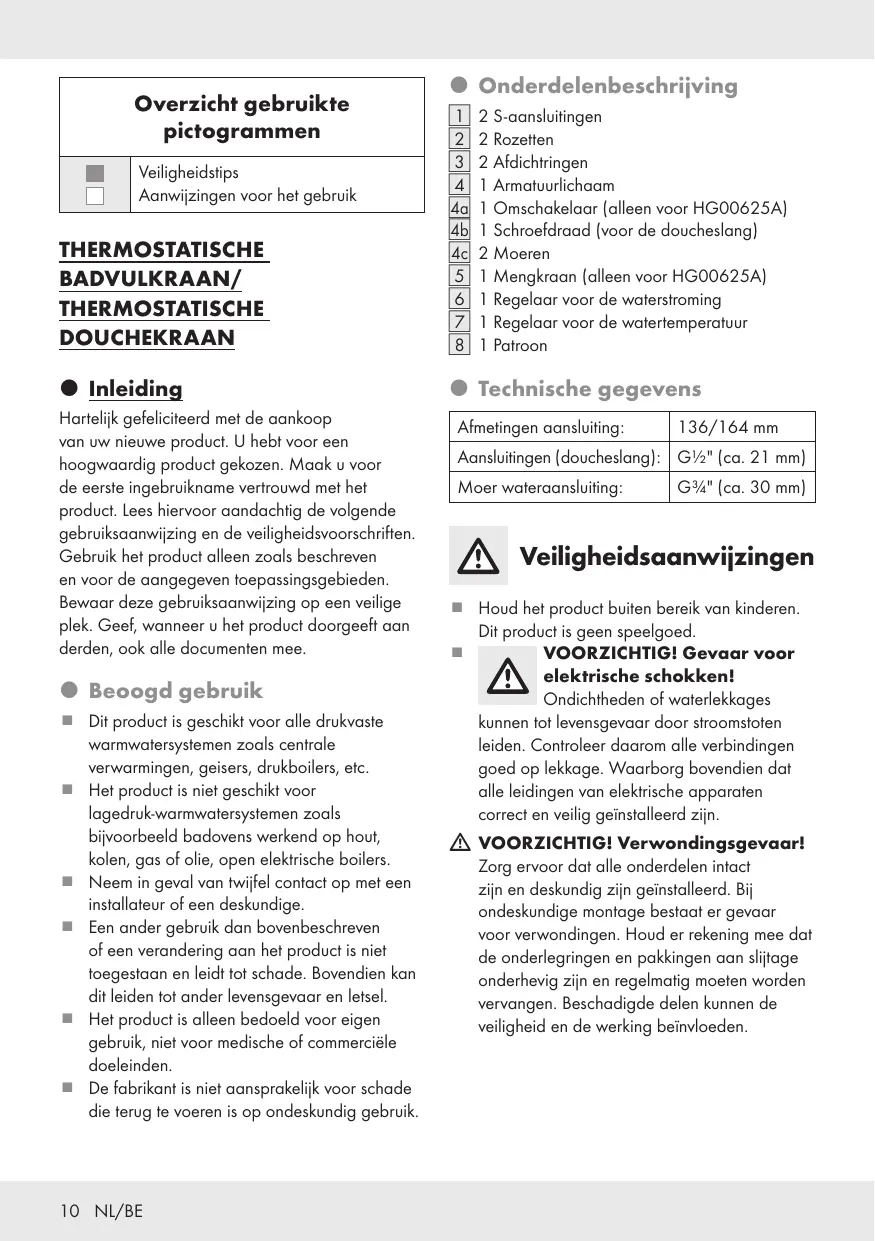

Overzicht gebruikte pictogrammen ˜ Onderdelenbeschrijving 2 S-aansluitingen 2 Rozetten 2 Afdichtringen 1 Armatuurlichaam 1 Omschakelaar (alleen voor HG00625A) 1 Schroefdraad (voor de doucheslang) 2 Moeren 1 Mengkraan (alleen voor HG00625A) 1 Regelaar voor de waterstroming 1 Regelaar voor de watertemperatuur 1 Patroon THERMOSTATISCHE BADVULKRAAN/ THERMOSTATISCHE DOUCHEKRAAN [1] [2] [3] [4] [4a] [4b] [4c] [5] [6] [7] [8] ˜ Inleiding ˜ Technische gegevens Veiligheidstips Aanwijzingen voor het gebruik Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U hebt voor een hoogwaardig product gekozen. Maak u voor de eerste ingebruikname vertrouwd met het product. Lees hiervoor aandachtig de volgende gebruiksaanwijzing en de veiligheidsvoorschriften. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar deze gebruiksaanwijzing op een veilige plek. Geef, wanneer u het product doorgeeft aan derden, ook alle documenten mee. ˜ Beoogd gebruik Dit product is geschikt voor alle drukvaste warmwatersystemen zoals centrale verwarmingen, geisers, drukboilers, etc. Het product is niet geschikt voor lagedruk-warmwatersystemen zoals bijvoorbeeld badovens werkend op hout, kolen, gas of olie, open elektrische boilers. Neem in geval van twijfel contact op met een installateur of een deskundige. Een ander gebruik dan bovenbeschreven of een verandering aan het product is niet toegestaan en leidt tot schade. Bovendien kan dit leiden tot ander levensgevaar en letsel. Het product is alleen bedoeld voor eigen gebruik, niet voor medische of commerciële doeleinden. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondeskundig gebruik. 10 NL/BE Afmetingen aansluiting: 136/164 mm Aansluitingen (doucheslang): G½" (ca. 21 mm) Moer wateraansluiting: G¾" (ca. 30 mm) Veiligheidsaanwijzingen Houd het product buiten bereik van kinderen. Dit product is geen speelgoed. VOORZICHTIG! Gevaar voor elektrische schokken! Ondichtheden of waterlekkages kunnen tot levensgevaar door stroomstoten leiden. Controleer daarom alle verbindingen goed op lekkage. Waarborg bovendien dat alle leidingen van elektrische apparaten correct en veilig geïnstalleerd zijn. m VOORZICHTIG! Verwondingsgevaar! Zorg ervoor dat alle onderdelen intact zijn en deskundig zijn geïnstalleerd. Bij ondeskundige montage bestaat er gevaar voor verwondingen. Houd er rekening mee dat de onderlegringen en pakkingen aan slijtage onderhevig zijn en regelmatig moeten worden vervangen. Beschadigde delen kunnen de veiligheid en de werking beïnvloeden. m OPGELET! Kans op materiële schade! Laat de montage uitsluitend door vaklieden uitvoeren. Lekkages of vrijkomend water kunnen aanzienlijke materiële schade aan bouwwerken of inboedel veroorzaken. Controleer daarom alle verbindingen goed op eventuele lekkage. Let er op, dat alle afdichtingen juist gemonteerd zijn om te voorkomen dat water door een niet goed afsluitende verbinding kan lekken. m VOORZICHTIG! Gevaar voor verbrandingen! Let er bij de warmwaterinstelling op dat u de watertemperatuur niet te hoog instelt. Maak u voor installatie vertrouwd met alle eigenschappen van de locatie bi jv. de wateraansluiting en de afsluiters. Lees de gebruiksaanwijzing voorafgaande aan montage en gebruik goed door. Bewaar alle veiligheidsinstructies en aanwijzingen voor gebruik in de toekomst! ˜ Voorbereiding ˜ Vereiste gereedschappen en materialen De genoemde gereedschappen en materialen zijn niet opgenomen in de leveringsomvang. Het gaat hierbij om niet-bindende gegevens en waarden voor oriëntatie. De aard van het materiaal is afhankelijk van de individuele omstandigheden op locatie.

Waterpomptang/verstelbare moersleutel Afdichtingstape Inbussleutel S3 Reinigingsborstel ˜ Installatie ˜ Armatuur installeren (Afb. A) Tip: Draai voor de installatie de hoofdwatertoevoer dicht om ernstige waterlekkage te voorkomen.

Bedek de onderdelen die moeten worden vastgeschroefd met een vochtige doek of plastic klemmen om krassen op de onderdelen te voorkomen.

1. Installeer de armatuur op de muuraansluiting.

2. Omwikkel de S-aansluitingen [1] met

3. Draai de moeren [4c] vast met een

waterpomptang of een verstelbare moersleutel. Accessoires (douchekop en doucheslang) aansluiten Tip: o Douchekop en doucheslang zijn niet meegeleverd. o Bedek de accessoires met een vochtige doek of plastic klemmen om krassen op de accessoires te voorkomen. o Volg bovendien de montage-instructies voor de accessoires.

1. Schroef een in de handel verkrijgbare

doucheslang vast aan de schroefdraad [4b].

2. Bevestig een in de handel verkrijgbare

douchekop aan de doucheslang. ˜ Armatuur doorspoelen (Afb. B) Tip: Om mogelijke verontreinigingen te verwijderen moet de armatuur voor het eerste gebruik worden doorgespoeld.

1. Schroef de mengkraan [5] eraf.

2. Open de hoofdwaterkraan en laat het water

2 minuten lang lopen.

3. Draai de mengkraan [5] weer dicht.

˜ Bediening ˜ In gebruik nemen Tip: Voorkom stilstaand water en opgehoopte residuen in de drinkwatervoorziening: Spoel de leidingen eerst grondig door als de armatuur gedurende lange tijd niet is gebruikt. NL/BE 11 ˜ Waterstroming instellen

Draai aan de regelaar voor de waterstroming [6] om de sterkte van de waterstroom aan te passen: Waterstroming Draairichting Verhogen Omhoog Verlagen Omlaag ˜ Onderhoud en reiniging ˜ Armatuur onderhouden en reinigen (Afb. D, E, F, G, H, I, J) Tip: Bij het niet in acht nemen van de onderhoudsinstructies dient u rekening te houden met beschadigingen aan het oppervlak. In dit geval komen de garantieclaims te vervallen. ˜ Watertemperatuur instellen

Draai aan de regelaar voor de watertemperatuur [7] om de watertemperatuur in te stellen: Watertemperatuur Draairichting Verhogen Omlaag Verlagen Omhoog ˜ Temperatuurbegrenzing

Een temperatuurbegrenzing voorkomt dat de watertemperatuur per ongeluk boven +38 °C wordt ingesteld. Als u een hogere temperatuur wenst: Druk op de drukknop op de regelaar voor de watertemperatuur [7]. Draai tegelijkertijd de regelaar voor de watertemperatuur omlaag totdat de gewenste temperatuur is bereikt. ˜ Eco-stopfunctie

De armatuur heeft een Eco-stopfunctie die de waterstroom beperkt. Stel een hogere waterstroom in: Druk op de drukknop op de regelaar voor de waterstroming [6]. Draai tegelijkertijd de regelaar voor de waterstroming omhoog. ˜ Omschakelaar waterinlaat bad/douchekop (alleen voor HG00625A) (Afb. C) Tip: Als u de waterstroming met de regelaar voor de waterstroming [6] instelt: De armatuur schakelt automatisch over op het vullen van het bad. 12 NL/BE
